MANUALE UTENTE TRP 741 O L SCHOLTES

TABLE DE CUISSON Istruzioni per l’uso

Sommaire Mode d’emploi,1 ATTENTION,2 Description de l’appareil-Tableau de bord, 6 Installation,21 Mise en marche et utilisation,25 Précautions et conseils, 29 Nettoyage et entretien,30 Description technique des modèles,31

PIANO COTTURA Sommario Istruzioni per l’uso,1 ATTENZIONE,2 Descrizione dell’apparecchio- Pannello di controllo,6 Installazione, 65 Avvio e utilizzo,69 Precauzioni e consigli,73 Manutenzione e cura,74 Descrizione tecnica dei modelli,75

• ATTENZIONE: Questo apparecchio e le sue parti accessibili diventano molto caldi durante l’uso. • Bisogna fare attenzione ed evitare di toccare gli elementi riscaldanti. • Tenere lontani i bambini inferiori agli 8 anni se non continuamente sorvegliati. • Il presente apparecchio puo’ essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacita’ fisiche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorveglianza oppure se sono stati istruiti circa l’uso dell’apparecchio in modo sicuro e se si rendono conto dei pericoli correlati. I bambini non devono giocare con l’apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza. • ATTENZIONE: Lasciare un fornello incustodito con grassi e olii puo’ essere pericoloso e puo’ provocare un incendio. • Non bisogna MAI tentare di spegnere una fiamma/incendio con acqua, bense bisogna spegnere l’apparecchio e coprire la fiamma per esempio con un coperchio o con una coperta ignifuga •ATTENZIONE: Rischio di incendio: non lasciare oggetti sulle superfici di cottura. •ATTENZIONE: Se la superficie vetroceramica e’ incrinata, spegnere l’apparecchio per evitare la possibilit? di scossa elettrica. •Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio. •L’apparecchio non e’ destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato.

* Nur bei einigen Modellen.

IT Descrizione dell’apparecchio Pannello di controllo

Il pannello di controllo che qui viene descritto è rappresentato a fini esemplificativi: può non essere una esatta riproduzione del modello acquistato.

1 Tasto AUMENTO POTENZA per accendere la piastra e regolare la potenza (vedi Avvio e utilizzo). 2 Tasto DIMINUZIONE POTENZA per regolare la potenza e spegnere la piastra (vedi Avvio e utilizzo). 3 Indicazione ZONA DI COTTURA indica la zona di cottura corrispondente. 4 Indicatore POTENZA: segnala visivamente il livello di calore raggiunto. 5 Tasto ON/OFF per accendere e spegnere l’apparecchio. 6 Spia ON/OFF: segnala se l’apparecchio è acceso o spento. 7 Tasto TIMER DI PROGRAMMAZIONE* per regolare la programmazione della durata di una cottura (vedi Avvio e utilizzo). 8 Display TIMER DI PROGRAMMAZIONE*: visualizza le scelte relative alla programmazione (vedi Avvio e utilizzo). 9 Spie ZONA DI COTTURA PROGRAMMATA*: indicano le zone di cottura quando si avvia una programmazione (vedi Avvio e utilizzo). 10 Tasto BLOCCO DEI COMANDI per impedire modifiche fortuite alle regolazioni del piano cottura (vedi Avvio e utilizzo). 11 Spia COMANDI BLOCCATI: segnala l’avvenuto blocco dei comandi (vedi Avvio e utilizzo). 12 Spia CONTAMINUTI* indica che è attivo il contaminuti 13Tasto AUMENTO TEMPO* per aumentare il tempo durante l’uso del contaminuti o di una programmazione (vedi Avvio e utilizzo). 14

Tasto DIMINUZIONE TEMPO* per diminuire il tempo durante l’uso del contaminuti o di una programmazione (vedi Avvio e utilizzo).

! Questo prodotto soddisfa i requisiti imposti dalla nuova Direttiva Europea sulla limitazione dei consumi energetici in standby. Se non si eseguono operazioni per 2 minuti, dopo lo spegnimento delle spie di calore residuo e della ventola (ove presenti), l’apparecchio si dispone automaticamente in modalità “off mode”. L’apparecchio ritorna in modalità operativa agendo sul tasto ON/OFF.

* Presente solo in alcuni modelli.

HO = hilight oval HD = hilight doppelt HT = hilight dreifach

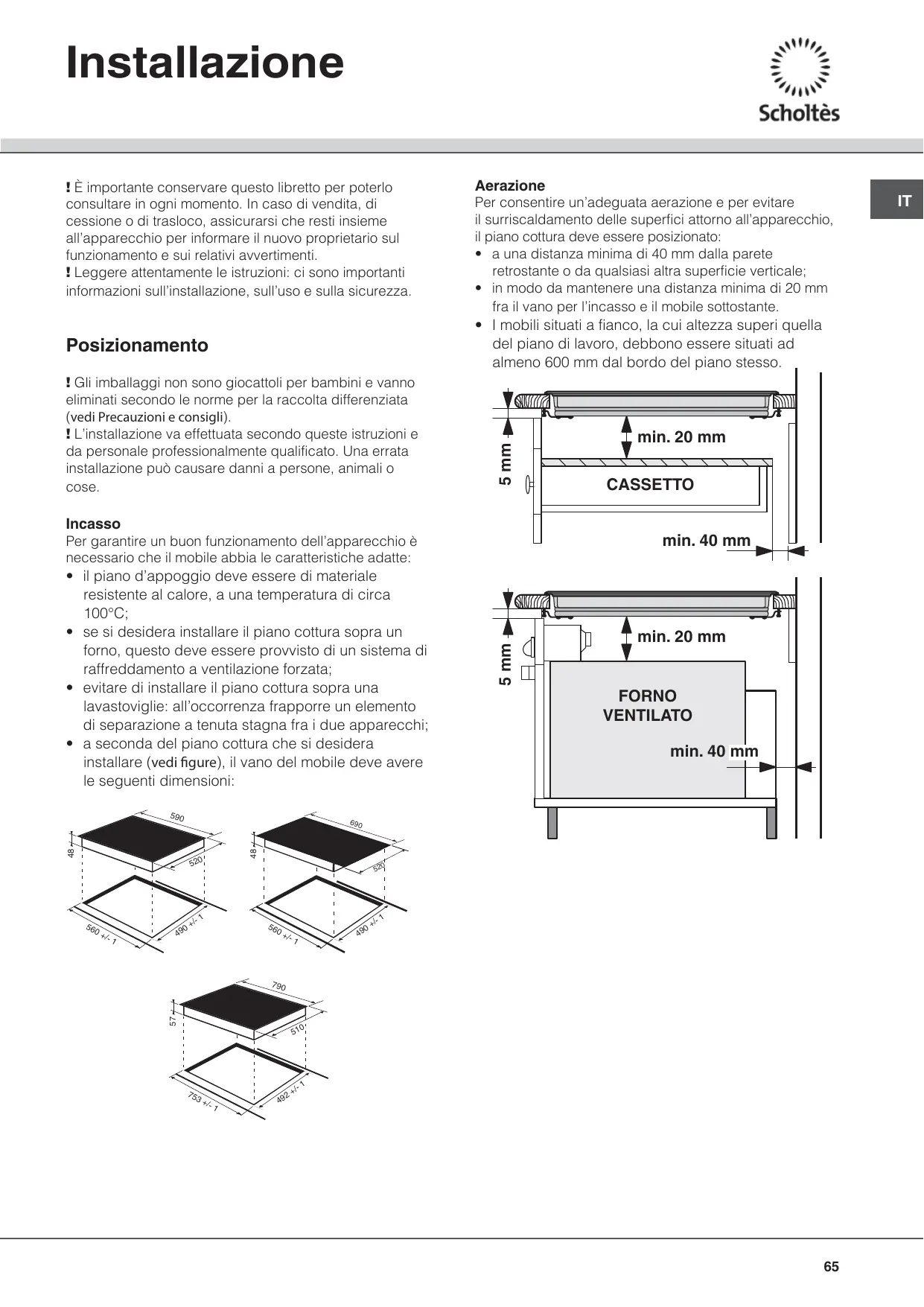

Installazione ! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

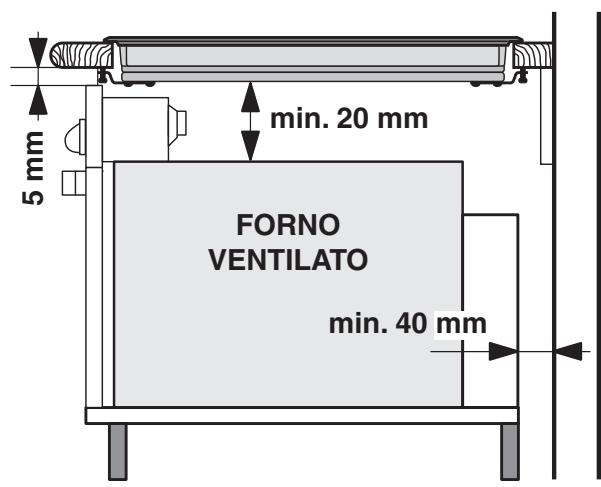

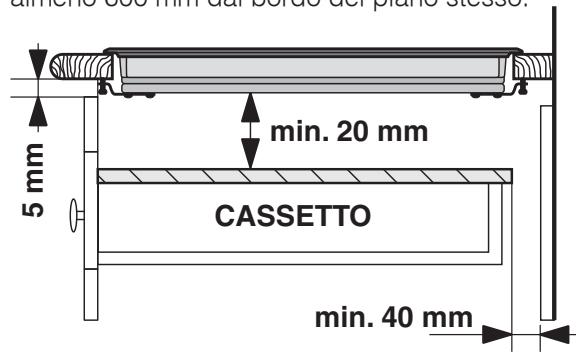

Aerazione Per consentire un’adeguata aerazione e per evitare il surriscaldamento delle superfici attorno all’apparecchio, il piano cottura deve essere posizionato: • a una distanza minima di 40 mm dalla parete retrostante o da qualsiasi altra superficie verticale; • in modo da mantenere una distanza minima di 20 mm fra il vano per l’incasso e il mobile sottostante.

! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli). ! L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose.

• I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 600 mm dal bordo del piano stesso.

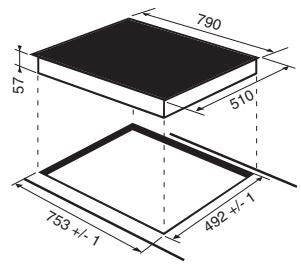

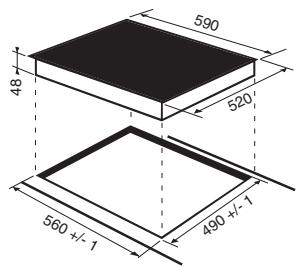

CASSETTO Incasso Per garantire un buon funzionamento dell’apparecchio è necessario che il mobile abbia le caratteristiche adatte:

• il piano d’appoggio deve essere di materiale resistente al calore, a una temperatura di circa 100°C; • se si desidera installare il piano cottura sopra un forno, questo deve essere provvisto di un sistema di raffreddamento a ventilazione forzata; • evitare di installare il piano cottura sopra una lavastoviglie: all’occorrenza frapporre un elemento di separazione a tenuta stagna fra i due apparecchi; • a seconda del piano cottura che si desidera installare (vedi figure), il vano del mobile deve avere le seguenti dimensioni:

! È indispensabile che le viti delle molle di centraggio rimangano accessibili.

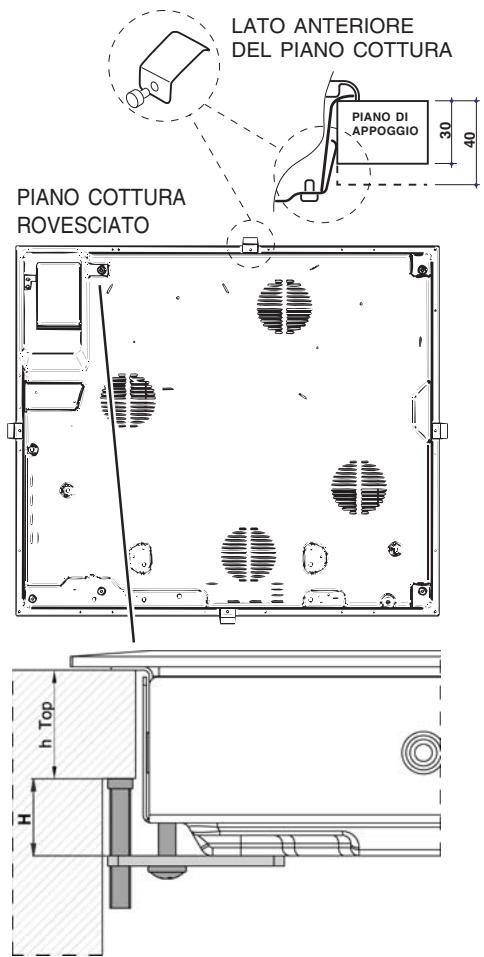

LATO ANTERIORE DEL PIANO COTTURA IT PIANO COTTURA ROVESCIATO

! In conformità alle norme di sicurezza, una volta incassato l’apparecchio, non debbono essere possibili eventuali contatti con le parti elettriche. ! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte senza l’aiuto di qualche utensile.

Collegamento elettrico ! L’allacciamento elettrico del piano cottura e quello di un eventuale forno da incasso devono essere realizzati separatamente, sia per ragioni di sicurezza elettrica sia per facilitare le operazioni di estrazione del forno.

PIANO COTTURA ROVESCIATO L’apparecchio è provvisto, nella parte inferiore, di una scatola per il collegamento a differenti tipi di alimentazione elettrica (l’immagine è indicativa e può non corrispondere al modello acquistato).

Collegamento monofase Fissaggio L’installazione dell’apparecchio deve essere effettuata su un piano d’appoggio perfettamente piano. Le eventuali deformazioni provocate da un errato fissaggio potrebbero alterare le caratteristiche e le prestazioni del piano cottura. La lunghezza della vite di regolazione dei ganci di fissaggio va impostata prima del loro montaggio, in base allo spessore del piano d’appoggio: • spessore di 30 mm: vite 17,5 mm; • spessore di 40 mm: vite 7,5 mm. Per il fissaggio agire come segue: 1. Con le viti corte senza punta, avvitare le 4 molle di centraggio nei fori posti al centro di ogni lato del piano; 2. inserire il piano cottura nel vano del mobile, centrarlo ed esercitare una adeguata pressione sull’intero perimetro affinché il piano di cottura aderisca bene al piano d’appoggio. 3. per i piani con profili laterali: dopo aver inserito il piano cottura nel mobile, inserire i 4 ganci di fissaggio (ognuno con il suo perno) sul perimetro inferiore del piano cottura, avvitandoli con le viti lunghe con punta finché il vetro non aderisce al piano d’appoggio.

Il piano è dotato di cavo di alimentazione già collegato e predisposto per il collegamento monofase. Effettuare l’allaccio dei fili in accordo con la tabella e i disegni che seguono: Tensione tipo e frequenza rete

230-240V 1+N ~ 220-240V 1+N ~ 50/60 Hz

Collegamento fili : giallo/verde

N: i 2 fili blu insieme L: marrone insieme al nero

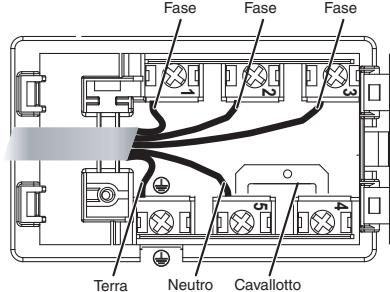

Altri tipi di collegamento Se l’impianto elettrico corrisponde a una delle seguenti caratteristiche: Tensione tipo e frequenza di rete • 400V - 2+N ~ 50/60 Hz • 220-240V 3 ~ 50/60 Hz • 230-240V 3 ~ 50/60 Hz • 400V - 2+2N ~ 50/60 Hz Separare i cavi ed effettuare il collegamento dei fili in accordo con la tabella e i disegni che seguono:

N: i 2 fili blu insieme L1: nero L2: marrone

Tensione tipo e frequenza rete

: giallo/verde; N1: blu N2: blu L1: nero L2: marrone

400V - 2+2N ~ 50/60 Hz

Se l’impianto elettrico corrisponde a una delle seguenti caratteristiche: Tensione tipo e frequenza di rete • 400V 3 - N ~ 50/60 Hz procedere come segue: ! L’eventuale cavo in dotazione non è utilizzabile per questi tipi di installazione. 1. Utilizzare un cavo di alimentazione appropriato, tipo H05RR-F o di valore superiore, delle dimensioni adatte (sezione cavo: 25 mm). 2. Servendosi di un cacciavite, far leva sulle linguette del coperchio della morsettiera e aprirla (vedi immagine Morsettiera). 3. Svitare la vite del serracavo e le viti dei morsetti relativi al tipo di allaccio necessario e posizionare i cavallotti di collegamento secondo la tabella e i disegni che seguono. 4. Posizionare i fili in accordo con la tabella e i disegni che seguono ed effettuare il collegamento stringendo a fondo tutte le viti dei morsetti. Tensione tipo e frequenza rete

Collegamento fili Trifase 400

5. Fissare il cavo di alimentazione nell’apposito fermacavo e chiudere il coperchio. Fase

Allacciamento del cavo di alimentazione alla rete In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm. ! L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza. Prima di effettuare l’allacciamento accertarsi che: • la presa abbia la messa a terra e sia a norma di legge; • la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche posta sull’apparecchio; • la tensione di alimentazione sia compresa nei valori della targhetta caratteristiche; • la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple. ! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. ! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati. ! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

! Non rimuovere o sostituire per nessun motivo il cavo di alimentazione. L’ eventuale rimozione o sostituzione fa’ decadere la garanzia e il marchio CE. INDESIT non si assume alcuna responsabilita’ per incidenti o danni derivanti dalla sostituzione/rimozione del cavo di alimentazione originale. E’ ammessa solo la sostituzione con un ricambio originale ed effettuata da personale autorizzato INDESIT.

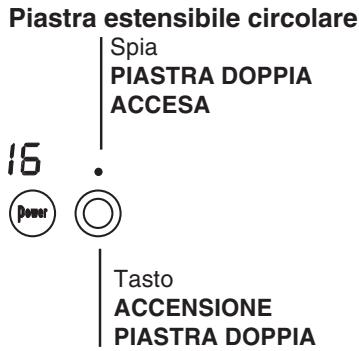

IT Zone di cottura estensibili In alcuni modelli sono presenti piastre estensibili. Queste possono avere diversa forma (circolare od ovale) e diversa estensibilità (piastra doppia o tripla). Sono qui illustrati i comandi relativi, presenti solo sui modelli dotati di queste opzioni.

Piastra estensibile circolare

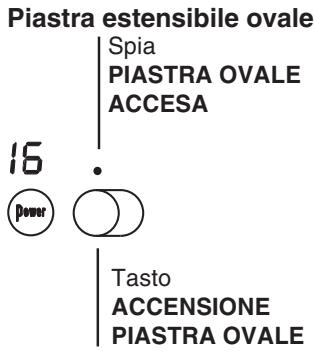

Piastra estensibile ovale Spia

ACCENSIONE PIASTRA DOPPIA Tasto ACCENSIONE PIASTRA OVALE

• Tasto ACCENSIONE PIASTRA DOPPIA per attivare la piastra doppia (vedi Avvio e utilizzo).

• Tasto ACCENSIONE PIASTRA OVALE per attivare la piastra doppia (vedi Avvio e utilizzo).

• Spia PIASTRA DOPPIA ACCESA: segnala l’accensione della piastra doppia.

• Spia PIASTRA OVALE ACCESA: segnala l’accensione della piastra doppia.

Avvio e utilizzo ! La colla applicata sulle guarnizioni lascia alcune tracce di grasso sul vetro. Prima di utilizzare l’apparecchio, si raccomanda di eliminarle con un prodotto specifico per la manutenzione non abrasivo. Durante le prime ore di funzionamento è possibile avvertire un odore di gomma, che comunque scomparirà presto. ! Quando il piano cottura viene collegato elettricamente, dopo acuni secondi viene emesso un breve segnale acustico. Soltanto a questo punto è possibile accendere il piano cottura.

Spegnimento delle zone di cottura

IT Per spegnere una zona di cottura:

• Premere il tasto : la potenza della zona di cottura scende progressivamente, fino allo spegnimento. • Oppure premere contemporaneamente i tasti

e : la potenza torna immediatamente a 0 e la zona di cottura si spegne.

Programmazione della durata di una cottura

Accensione del piano cottura L’accensione del piano cottura avviene tenendo premuto il tasto

per circa un secondo.

Accensione delle zone di cottura Per mettere in funzione una zona di cottura impostare

e . la potenza desiderata tramite i tasti • Premere e mantenere premuto per circa 2 secondi

: la potenza della zona di cottura sale il tasto immediatamente al livello massimo (16). • Premere e mantenere premuto per circa 2 secondi

il tasto : la potenza della zona di cottura scende al livello 2 (funzione cottura lenta).

Funzione power* Per accelerare i tempi di riscaldamento delle zone di cottura, è possibile attivare la funzione power. Accendere e impostare la potenza della zona di cottura desiderata come descritto nel paragrafo precedente. p ower

.Sul display, indicatore della Premere il tasto power potenza, si alterna la visualizzazione della lettera “P” e del livello di potenza precedentemente impostato per tutto il tempo necessario al raggiungimento del livello di potenza desiderato. A raggiungimento avvenuto il display tornerà a visualizzare il livello di potenza impostato. Per disattivare questa funzione, premere p ower

oppure scegliere un diverso nuovamente il tasto livello di potenza tramite i tasti di selezione della potenza da 0 a 16.

! La pressione prolungata dei tasti

e l’avanzamento veloce dei minuti del timer.

! È possibile programmare contemporaneamente tutte le zone di cottura per una durata compresa tra 1 e 99 minuti. 1. Regola il livello di potenza della zona di cottura. . 2. Premere il tasto di programamzione Lampeggia la spia corrispondente alla zona scelta. 3. Impostare la durata di cottura desiderata tramite i tasti

oppure si 4. Confermare premendo il tasto seleziona in automatico dopo 10 secondi. Il conto alla rovescia del timer ha inizio immediatamente. La fine della cottura programmata è indicata da un segnale acustico (per la durata di 1 minuto) e la zona di cottura si spegne. Ripetere la procedura sopra descritta per ogni piastra che si intende programmare. Visualizzazione in caso di programmazione multipla Quando una o più piastre sono state programmate, il display visualizza il tempo rimanente della piastra che è più vicina al termine del tempo programmato, indicandone la posizione con la spia corrispondente che lampeggia. Le spie delle altre piastre programmate sono accese. Per visualizzare il tempo restante delle altre piastre programmate, premere ripetutamente il tasto : verranno mostrati in sequenza e in senso orario i tempi del contaminuti e di tutte le piastre programmate, a partire da quella anteriore sinistra.

* Presente solo in alcuni modelli.

IT Spegnimento del piano cottura

Modificare la programmazione

Premendo il tasto l’apparecchio si spegne. Se i comandi dell’apparecchio sono stati bloccati, continueranno ad essere bloccati anche dopo aver riacceso il piano di cottura. Per poter riaccendere il piano è necessario prima sbloccare i comandi.

1. Premere ripetutamente il tasto finché non viene mostrato il tempo della piastra che si intende modificare. 2. Agire sui tasti tempo.

per impostare il nuovo

3. Confermare premendo il tasto

Per cancellare una programmazione, agire come sopra. Al punto 2 premere il tasto : la durata scende progressivamente fino allo spegnimento 0. La programmazione si azzera e il display esce dalla modalità programmazione.

e per 6 secondi. Allo scadere dei i tasti 6 secondi la spia ON/OFF e la spia BLOCCO COMANDI lampeggiano per un secondo. Rilasciare

Il contaminuti Il piano di cottura deve essere acceso. Il contaminuti permette di impostare una durata fino a 99 minuti. 1. Premere il tasto di programamzione spia contaminuti non si accende

È possibile impostare una modalità dimostrativa nella quale il pannello comandi funziona normalmente (inclusi i comandi relativi alla programmazione), ma gli elementi riscaldanti non si accendono. Per attivare la modalità “demo” occorre che il piano sia acceso e tutte le piastre siano spente: • Premere e tenere premuti contemporaneamente

2. Impostare la durata desiderata tramite i tasti

. . 3. Confermare premendo il tasto Il conto alla rovescia del timer ha inizio immediatamente. A tempo scaduto viene emesso un segnale acustico (per la durata di 1 minuto).

Blocco dei comandi Quando il piano cottura è in funzione, è possibile bloccare i comandi per evitare il rischio di modifiche fortuite alle regolazioni (bambini, operazioni di pulizia, per qualche istante i ecc.). Premendo il tasto comandi si bloccano e la spia che si trova sopra al tasto si accende. Per tornare ad agire sulle regolazioni (es. interrompere la cottura) è necessario sbloccare i

e e premere il tasto ; i tasti • il display visualizza la scritta DE e MO e il piano si spegne; • alla successiva riaccensione il piano si troverà in modalità “demo”. Per uscire da questa modalità seguire la procedura sopra descritta. Il display visualizza la scritta DE e OF e il piano si spegne. Alla successiva riaccensione funzionerà normalmente.

Consigli pratici per l’uso dell’apparecchio Per ottenere le migliori prestazioni dal piano di cottura: • Adoperare pentole con fondo piatto e di elevato spessore, per essere certi che aderiscano perfettamente alla zona riscaldante.

• Adoperare pentole di diametro sufficiente a coprire completamente la zona riscaldante, in modo da garantire lo sfruttamento di tutto il calore disponibile.

per qualche istante, la comandi: premere il tasto spia si spegne e i comandi si sbloccano. • Accertarsi che il fondo delle pentole sia sempre perfettamente asciutto e pulito, per garantire la corretta aderenza e una lunga durata, sia alle zone di cottura che alle pentole stesse.

• Evitare di utilizzare le stesse pentole utilizzate sui bruciatori a gas: la concentrazione di calore sui bruciatori a gas può deformare il fondo della pentola, che perde aderenza.

Dispositivi di sicurezza Rilevamento dei recipienti Ciascuna zona di cottura è provvista di un dispositivo di rilevamento della pentola. La piastra emette calore unicamente in presenza di una pentola di dimensioni adeguate alla zona di cottura stessa. Il display indicatore di potenza lampeggiante può indicare: • una pentola incompatibile • una pentola di diametro insufficiente • il sollevamento della pentola Indicatori di calore residuo Ciascuna zona di cottura è provvista di un indiatore di calore residuo. Tale indicatore segnala quali sono le zone di cottura ancora a temperatura elevata. Se il , la zona di cottura è display di potenza visualizza ancora calda. E’ possibile ad esempio mantenere in caldo una pietanza o far scigliere burro o cioccolato. Con il raffreddamento della zona di cottura, il display di . Il display si spegne quando la potenza visualizza zona di cottura si è sufficientemente raffreddata. Surriscaldamento In caso di surriscaldamento dei componenti elettronici, il piano cottura si spegne automaticamente e sul display

appare seguito da un numero lampeggiante. Questo messaggio scompare e il piano torna utilizzabile non appena la temperatura è scesa a un livello accettabile.

Tempo limite di funzionamento in ore

IT Segnale acustico Alcune anomalie, quali: • un oggetto (pentola, posata, ecc.) posto per oltre 10 secondi sull’area dei comandi, • un versamento sull’area dei comandi, • una pressione esercitata a lungo su un tasto, possono provocare l’emissione di un segnale acustico. Rimuovere la causa del malfunzionamento per interrompere il segnale acustico. Se la causa dell’anomalia non viene rimossa, il segnale acustico persiste e il piano si spegne.

Interruttore di sicurezza L’apparecchio è dotato di un interruttore di sicurezza che spegne le zone di cottura automaticamente quando viene raggiunto un tempo limite di utilizzo a un dato livello di potenza. Durante l’interruzione di sicurezza, il display indica “0”. Esempio: la piastra posteriore destra è impostata su 5, mentre la piastra anteriore sinistra su 2. La posteriore destra si spegnerà dopo 7 ore e mezza di funzionamento, la anteriore sinistra dopo 9 ore e mezza.

Cottura a Pressione Pentola a Pressione

Cottura a fuoco vivo e doratura (Arrosti, Bistecche, Scaloppine, Filetti di pesce, Uova al tegamino)

Addensamento rapido (Sughi liquidi) Acqua bollente (Pasta, Riso, Verdure) Latte

Addensamento lento (Sughi consistenti)

Cottura a bagnomaria

Cottura Pentola a pressione dopo il sibilo

Cottura a fuoco lento

Cottura a fuoco medio

Cottura a fuoco vivo

Cottura a fuoco vivissimo

Consigli pratici per la cottura

Cottura a fuoco lento (Stufati)

Riscaldamento delle pietanze

Cottura a fuoco lentissimo

IT Salsa al cioccolato

Mantenimento al caldo

Precauzioni e consigli ! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CEE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. - 1275/2008 stand-by/off mode.

Sicurezza generale • ! Controllare che la presa d’aria tramite la griglia del ventilatore non sia mai ostruita. Il piano da incasso, infatti, necessita di una corretta aerazione per il raffreddamento dei componenti elettronici. • L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione. • L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali. • Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi. • L’apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Non utilizzare il piano come superficie di appoggio, né come tagliere. • Il piano in vetroceramica è resistente agli urti meccanici, tuttavia può incrinarsi (o eventualmente frantumarsi) se colpito con un oggetto appuntito, quale un utensile. In questi casi, scollegare immediatamente l’apparecchio dalla rete di alimentazione e rivolgersi all’Assistenza. • Se la superficie del piano è incrinata, spegnere l’apparecchio per evitare la possibilità di scosse elettriche. • Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del piano cottura. • Non dimenticare che la temperatura delle zone di cottura rimane piuttosto elevata per almeno trenta minuti dopo lo spegnimento. Il calore residuo è segnalato anche da un indicatore (vedi Avvio e utilizzo). • Tenere a debita distanza dal piano cottura qualsiasi oggetto che potrebbe fondere, ad esempio oggetti in plastica, in alluminio o prodotti con un elevato contenuto di zucchero. Fare particolare attenzione a imballaggi e pellicole in plastica o alluminio:

se dimenticati sulle superfici ancora calde o tiepide possono causare un grave danno al piano. Assicurarsi che i manici delle pentole siano sempre rivolti verso l’interno del piano cottura per evitare che vengano urtati accidentalmente. Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina. Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica. Non è previsto che l’apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull’uso dell’apparecchio. Se presenti, non guardare a lungo le zone di cottura alogene. Evitare che i bambini giochino con l’apparecchio. Non posare oggetti metallici (coltelli, cucchiai, coperchi, ecc.) sul piano perchè possono diventare caldi. L’apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato.

Smaltimento • Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati. • La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

IT Manutenzione e cura

IT Escludere la corrente elettrica Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica.

Pulire l’apparecchio ! Evitare l’uso di detergenti abrasivi o corrosivi, quali i prodotti in bombolette spray per barbecue e forni, smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimediabilmente la superficie. ! Non utilizzare mai pulitori a vapore o ad alta pressione

per la pulizia dell’apparecchio. • Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quindi con una carta assorbente per cucina. • Se il piano è particolarmente sporco, strofinare con un prodotto specifico per la pulizia delle superfici in vetroceramica, sciacquare e asciugare. • Per rimuovere gli accumuli di sporco più consistenti servirsi dell’apposito raschietto fornito in dotazione. Intervenire non appena possibile, senza attendere che l’apparecchio si sia raffreddato, per evitare l’incrostazione dei residui. Eccellenti risultati si possono ottenere usando una spugnetta in filo d’acciaio inossidabile - specifica per piani in vetroceramica - imbevuta di acqua e sapone. ! Il raschietto in dotazione è tagliente: utilizzarlo con attenzione. • In caso sul piano cottura si fossero accidentalmente fusi oggetti o materiali quali plastica o zucchero, rimuoverli con il raschietto immediatamente, finché la superficie è ancora calda. • Una volta pulito, il piano può essere trattato con un prodotto specifico per la manutenzione e la protezione: la pellicola invisibile lasciata da questo prodotto protegge la superficie in caso di scolamenti durante la cottura. Si raccomanda di eseguire queste operazioni con l’apparecchio tiepido o freddo. • Ricordarsi sempre di risciacquare con acqua pulita e asciugare accuratamente il piano: i residui di

prodotti potrebbero infatti incrostarsi durante la successiva cottura. Telaio in acciaio inox (solo nei modelli con cornice) L’acciaio inossidabile può macchiarsi per effetto di un’acqua molto calcarea lasciata per un periodo di tempo prolungato a contatto dello stesso oppure a causa di prodotti per la pulizia contenenti fosforo. Si consiglia di sciacquare abbondantemente e asciugare con cura dopo la pulizia del piano. In caso di versamenti d’acqua, intervenire rapidamente asciugando con cura. ! Alcuni piani cottura hanno una cornice in alluminio somigliante all’acciaio inox. Non utilizzare prodotti per la pulizia e lo sgrassaggio non idonei per l’alluminio.

Smontare il piano Nel caso si renda necessario smontare il piano cottura: 1. togliere le viti che fissano le molle di centraggio sui lati; 2. allentare le viti dei ganci di fissaggio sugli angoli; 3. estrarre il piano cottura dal vano del mobile. ! Raccomandiamo di evitare di accedere ai meccanismi interni per tentare una riparazione. In caso di guasto, contattare l’Assistenza.

Descrizione tecnica dei modelli In queste tabelle sono riportati, modello per modello, i valori di assorbimento energetico, il tipo di elemento riscaldante e il diametro di ciascuna zona di cottura.

Piani cottura Zone di cottura Posteriore sx Posteriore dx Anteriore sx Anteriore dx Potenza totale

TRP 642 D L Potenza (in W) Diametro (in mm) HD 2200/1000 210/140 H 1400 160 H 1200 145 HD 1700/700 180/120 6500

Piani cottura Zone di cottura Posteriore sx Posteriore dx Centrale sx Centrale dx Anteriore sx Anteriore dx Potenza totale

TRP 632 TD L Potenza (in W) Diametro (in mm)

Piani cottura Zone di cottura Posteriore sx Posteriore dx Anteriore sx Anteriore dx Potenza totale

Legenda: A = alogena singolo H = hilight singolo

H 1400 HT 2700/1950/1050

HO = hilight ovale HD = hilight doppio HT = hilight triplo
