EBS9576VFHG - Schuurmachine RYOBI - Gratis gebruiksaanwijzing en handleiding

Producttype	Bandschuurmachine
Merk	RYOBI
Model	EBS9576VFHG (EBS-9576V)
Vermogen	950 W
Voeding	230 V ~ 50 Hz
Onbelaste bandsnelheid	240-400 m/min (instelbaar)
Schuurbandmaat	76 x 533 mm
Netto gewicht	5,0 kg
Toepassingen	Schuren van hout, roestige oppervlakken en polijsten van metaal
Hoofdfuncties	Toerentalregelaar, inschakelvergrendeling, banduitlijning, ingebouwde stofzak
Afzuigsysteem	Verwijderbare stofzak met rits, afzuigmond voor externe stofzuiger
Inbegrepen accessoires	Stofzak, schuurband
Optionele accessoires	Klem, schuurframe
Dubbele isolatie	Ja
Veiligheid	Schakelaar met vergrendeling, onmiddellijke stop, veiligheidsinstructies voor stof en lawaai
Onderhoud en reiniging	Regelmatig de stofzak legen, volledige reiniging van de zak, jaarlijkse smering in erkend centrum
Garantie	24 maanden tegen fabricagefouten (uitgezonderd normale slijtage en accessoires)
Conformiteit	CE, EN60745

Veelgestelde vragen - EBS9576VFHG RYOBI

Hoe vervang ik de schuurband van mijn Ryobi EBS9576VFHG bandschuurmachine?

Zorg ervoor dat het gereedschap is losgekoppeld. Trek de spanningsontgrendelingshendel (3) om de voorste rol in te trekken. Draai indien nodig de uitlijnknop (9) los. Verwijder de oude band. Plaats de nieuwe band met de pijl in de juiste richting (moet overeenkomen met die op het gereedschap). Plaats de hendel terug en controleer de uitlijning.

Hoe stel ik de bandsnelheid in?

Gebruik de toerentalregelaar (10) op de handgreep. Draai deze om de snelheid tussen 240 en 400 m/min in te stellen. Positie A is minimale snelheid, F is maximale snelheid. Deze instelling is alleen beschikbaar op de modellen EBS-9576V en EBS-1310V.

Kan ik de stofzak gebruiken voor het schuren van metaal?

Nee, gebruik de stofzak niet bij het schuren van metaal, omdat vonken brand kunnen veroorzaken. Gebruik in plaats daarvan een stofzuiger aangesloten op de afzuigmond.

Hoe lijn ik de schuurband correct uit?

Plaats de schuurmachine ondersteboven, zet hem aan en observeer de uitlijning. Stop het gereedschap en draai de uitlijnknop (9) totdat de rand van de band is uitgelijnd met de uiteinden van de voor- en achterrollen. Zorg ervoor dat de band niet tegen de behuizing schuurt.

Welke veiligheidsmaatregelen moet ik nemen voordat ik de schuurmachine gebruik?

Draag een stofmasker en gehoorbescherming als het geluidsniveau hoger is dan 85 dB. Werk in een goed geventileerde ruimte. Controleer of het werkstuk geen spijkers of vreemde voorwerpen bevat. Houd uw handen uit de buurt van roterende onderdelen en houd het gereedschap stevig met beide handen vast.

Wat moet ik doen als de schuurband tijdens gebruik scheurt?

Stop onmiddellijk het gereedschap en trek de stekker eruit. Verwijder de beschadigde band volgens de vervangingsprocedure. Inspecteer het werkstuk op vreemde voorwerpen voordat u doorgaat. Vervang de band door een nieuwe.

Hoe onderhoud ik mijn Ryobi schuurmachine?

Na elk gebruik het gereedschap reinigen en de stofzak legen. Voor een grondige reiniging van de zak opent u de rits. Het wordt aanbevolen om het gereedschap één keer per jaar naar een erkend Ryobi-servicecentrum te brengen voor volledige smering en reiniging.

Wat is de garantieperiode en wat wordt gedekt?

De garantie is 24 maanden vanaf de aankoopdatum (op vertoon van de originele factuur). Het dekt fabricagefouten en defecte onderdelen. Uitgesloten zijn: normale slijtage, abnormaal gebruik, overbelasting en accessoires zoals schuurbanden en zakken.

Kan ik de schuurmachine als vast gereedschap gebruiken?

Ja, met de optionele klem kunt u de schuurmachine bevestigen. Gebruik ook het schuurframe (optioneel) voor precisiewerk. Zorg ervoor dat het gereedschap goed is vastgezet voordat u het in vaste modus gebruikt.

Wat moet ik doen als de schuurmachine niet start?

Controleer of het gereedschap is aangesloten en of het stopcontact stroom heeft. Zorg ervoor dat de schakelaar (8) is ingedrukt en dat de inschakelvergrendeling (7) niet per ongeluk is geactiveerd. Als het probleem aanhoudt, neem dan contact op met een erkend Ryobi-servicecentrum.

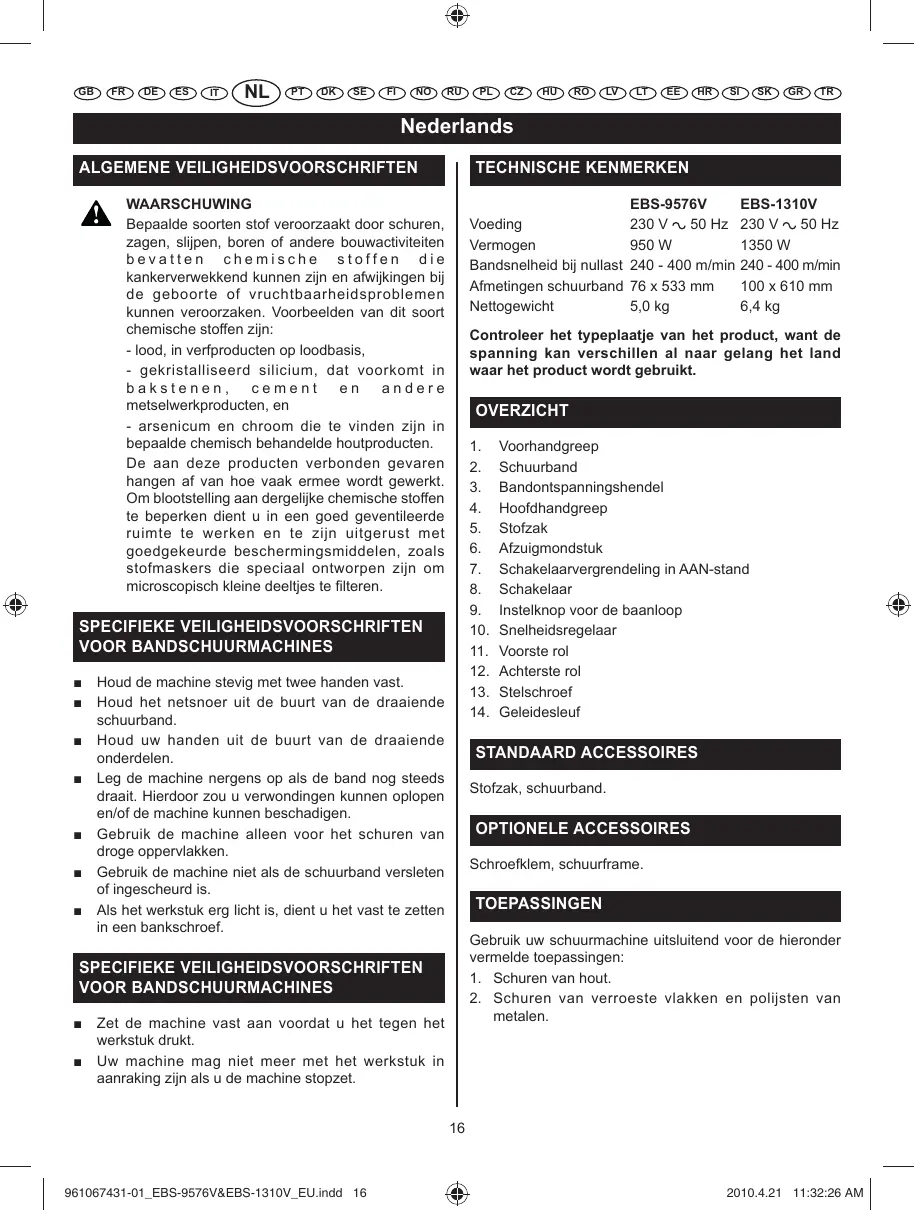

GEBRUIKSAANWIJZING EBS9576VFHG RYOBI

Bepaalde soorten stof veroorzaakt door schuren, zagen, slijpen, boren of andere bouwactiviteiten bevatten chemische stoffen die kankerverwekkend kenn uneven en afwijkingen bij de geboorte of vruchtbaarheidsproblemen kunden veroorzaken. Voorbeelden van dit soort chemische stoffen zijn:

• lood, in verpfroducten op loodbasis,
• gekristalliseerd silicium, dat voorkommt in bakstenen, cements en andere metelswerkproducten, en
• arsenicum en chroom die te vinden+zijn in bepaalde chemisch behandelde houtproducten.

De aan deze producten verbonden bevaren hangen af van hoe vaak ermee worden gewerkt. Omblootstelling aan dergelijk chemische stoffen te beperken dient u in een goedGeVentileerde ruimte te werken en te zich uitgerust met goedgekeurde beschermingsmiddelen,zoals stofmaskers die speciaal ontworpen zijn om microscopisch keine deeltjes te filteren.

SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN VOOR BANDSCHUURMACHINES

Houd de machine stevig met twee handen vast.
Houd het netsnoer uit de buurt van de draaiende schuurband.
Houd uw handen uit de buurt van de draaiende onderden.
Leg de machine nergens op als de band nog steeds draait. Hierdoor zou u verwongingen können oplopen en/of de machine halten beschaden.
- Gebruik de machine alleen voor het schuren van droge oppervlakken.
- Gebruik de machine nicht als de schuurband versleten of ingescheurd is.
■ Als het werkstuk erglicht is,dient u het vast te zetten in een bankschoef.

SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN VOOR BANDSCHUURMACHINES

Zet de machine vast aan voordat u het gegen het werkstuk drukt.
Uw machine mag Niet更是 met het werkstuk in aanraking zich als u de machine stopzet.

Controller het typeplaatje van het product, want de spanning kan verschillen alaar gelang het land waar het product worden gebruikt.

OVERZICH

1. Voorhandgreep
2. Schurband
3. Bandontspanningshendel
4. Hoofdhandgreep
5. Stofzak
6. Afzuigmondstuk
7. Schakelaarvergrendeling in AAN-stand
8. Schakelaar
9. Instelknop voor de baanloop
10. Snelheidsregelaar
11. Voorste rol
12. Achterste rol
13. Stelschroef
14. Geleidesleuf

Gebruik uw schuurmachine uitsluitend voor de hieronder vermelde toepassingen:

1. Schuren van hout.
2. Schuren van verroeste vlakken en polijsten van metalen.

Nederlands

GELUIDSDRUK

Het niveau van de geluidsdruk op de werkplek kan de 85 dB(A) overschrijden. In dat geval moet de gebruiker geluidsisolerende voorzieningen treffen en gehoorbescherming dragen.

AAN-/UITSCHAKELAAR (AFB.1)

Door indrukken of loslaten van de schakelaar (8) kurz u deze machine aan- of uitzetten.

U vergrendelt de schuurmachine in de AAN-stand door de vergendelknop geheel (7) in te drukken en tegelijk op de hoofdschakelaar te drukken. Druk opnieuw op de hoofdschakelaar als u de vergendeling wilt opheffen.

U kunt de bandsnelheid regelen van 240 tot 400m / min met behulp van de snelheidsregelaar (10) (alleen bij EBS-9576V / EBS-1310V).

(A = minimum snelheid / F = maximum snelheid)

STOFZAK (AFB.2)

Wij raden u aan om de stofzak (5) te gebruiken als u hout schuurt.

Hoewel deze zak een grote capacitit te heft, dient u hem toch regelmatig te legen.

Open de zak met de ritssluiting om hem—helemaal leeg te kunnen make.

WAARSCHUWING!

Gebruik geen stofzak als u metaal schuurt: door vonkvorming kan brand ontstaan.

SCHUURBAND VERVANGEN (AFB. 3 T/M 5)

WAARSCHUWING!

TREK DE STEKKER UIT HET STOPCONTACT ALS U EEN SCHUURBAND WILT VERWIJDEREN OF BEVESTIGEN.

Leg de machine op+zijn kant en trek aan de hendel (3) om de voorste rol in te trekken en de band te ontspannen (afb. 3).
Trek aan de band om hem te verwijderen. Als door het trekken aan de hendel de band nicht voldoende ontspannen worden, kut u de draaiknop van de baanloop loser zetten (9) (afb. 4).
Plaats een neue schuurband.

OPMERKING:

Zorg ervoor dat de pijl, die binnen op de schuurband

is afgedrukt, indezelfde richtingGaat als de pijl die op de schuirmachine staat.

Druk de hendel terug in de oorspronkelijke stand (afb. 5).

WAARSCHUWING!

Zorg ervoor dat uw vingers Niet klem komen te zitten als u hiermee bezig bent.

BAANLOOP INSTELLLEN (AFB.6)

Als de baanloop juist is ingesteld, gaat de schuurband langer mee.

Draai de machine andersom en houd hem stevig vast met een hand. Zet hem dan aan en controllere de uitlijning van de schuurband.

Zet de machine daarna uit en stel de baanloop in met behulp van de draaiknop totdat de rand van de band goed is uitgelijnd met de uiteinden van de voorste en achterste rollen.

WAARSCHUWING!

Zorg ervoor dat de band Niet gegen de ombouw van de machine schuurt.

GEBRUIK (AFB. 7)

LAAT DE VENTILATIEOPENINGEN VRIJ ZODAT DE MOTOR VOLDOENDE KOELING KRIJGT. CONTROLER OF HET WERKSTUK GEEN SPIJKERS OF ANDERE ONGEWONE VOORWERPEN BEVAT DIE DE BAND ZOUDEN KUNNEN INSCHEUREN.

Houd de machine stevig met twee handen vast. Zet de machine in werkung en wacht tot de schuurband zijn maximum snugheid heeft bereikt.

Druk de machine cervolgenslicht gegen het te behandelen werkstuk en kaak heen-en-weer gaande bewegingen met de machine.U mag gereedschap nooit overbelasten: het gewicht van de machine zelf zorgt al voor voldoende druk.Overmatige druk belemmert deschurende werkking van de band,maakt regelmatifshuren onmogelijk enveroorzaakt vroegtijdige slijtaga aan de band maar ook aan de machine.Haal de machine van het werkstuk voordat u het stopzet.

SCHROEFKLEM

(Optioneel accessione)

Met behulp van de schroefklem kut u de machine op+zijnplaats houden als u het gebruikt in stationaire opstelling.

Nederlands

MONTAGE EN AFSTELLING VAN HET SCHUURFRAME (AFB.8)

Plaats de machine op het schuurframe en bevestig het door de vier lippen in de geleidesleuven (14) te schuiven.

Om het mete weer te verwijderen duwt u het omlaag terwijl u de stelschroef linksom draait. Om het schurfmeester hager te zetten en zodoende de schuurdiepte te vergroten, draait u de schroef rechtsom.

Met deze stelschroef (13) kurz u nauwkeurig deschurende werking van de band afstellen.

ONDERHOUD

Controller na elk gebruik of uw machine in perfecte staat van werking verkeert.

Aanbevolen worden om uw machine minstens éénmaal per一年多 door een erkend Ryobi Servicecentrum volledig te soften doormeren en schoonmaking.

PROBEER NIET OM EEN AFSTELLING TE WIJZIGEN ALS DE MOTOR DRAAIT.

TREK ALTIJD DE STEKKER UIT HET STOPCONTACT VOORDAT U ACCESSOIRES VERWISSELT OF SLIJTENDE DELEN VERVANGT (ZAAGBLAD, BOOR, SCHUURPAPIER, ENZ.) EN VOORDAT U DE MACHINE GAAT ONDERHOUDEN OF IETS ANDERS AAN DE MACHINE GAAT DOEN.

WAARSCHUWING!

Alle reparations dienen door een erkend Ryobi Servicecentrum te worden uitgevoerd om een zo voeilig en betrouwbaar möglichke werkung van de machine te waarborgen.

MILIEUBESCHERMING

Zorg dat grondstoffen gerecyeererd en nicht vernietigd worden. U dient uw afvalstoffen gescheiden aan te bieden en oude machines, accessoires en verpakkingen in speciale bakken te deponeren of maar instanties te brengen die belast zich met de recyclering ervan.

SYMBOLEN

De volgende symbolen können op de machine of in deze handleiding zijn aufgebeeld. Zorg dat u weet wat ze beteken voordat u de machine in gebruik neemt.

V. Volt

Hz.. Hertz

Wisselstroom

W. Watt

n_0 . Toerental bij nullast min-1. Aantal toeren of bewegingen per minut

Veiligheidswaarschuwing

EU-conformiteit

.Dubbele isolatie

.Lees de gebruiksanaanjwijing

Zorg dat grondstoffen gerecycleerd worden. ZetARAOM een afgedanktteelektrisch machine nicht bij het huishoudelijk afval. Om het milieu te beschemmen moeten de machine, de accessoires en de verpakking gesorteerd bij een erkend recyclingcentrum worden aangeleverd.

Portugues

RECOMENDAÇÉS GERAIS DE SEGURANÇA

ADVERTÉNCIA

Nr. Apgriezieni bez slodzes

apgr./min........Apgiezieni minute

Drosibas brdfinajums

CE atbilstiba

Dubultā izolacija

.Lasiet rokasgramatu

Nododiet izejmaterialus

Dit Ryobi product is gewaarborgd gegen fabricagefouten en defecte onderden vegetudende en episode van vierentwintig (24) maanden, te rekenen vanat de officiele datum op het origineen van de door de wederverkoper aan de eindegruiker uilgeschreiben rekening.

Beschadigingen veroorzaakt door normale slijtage, door abnormaal of onceoorloofd gebruik of onderhoud, of door overbelasting vallen nicht onder deze garantie, evenmin als accu's, lampen, bits, snijbladen, zakken enz.

InGeVan slechte werking tjedens de garantieperiode,wordt u verzocht het NIET GEDEMONTIERDE product samen met de koopbon aan uw leverancier of aan het dichtsbijzijnde Ryobi servicecentrum te sturen.

Deze garantie doet Niet af aan uw wettelijk rechten met betrekking tot defiecte producten.

GARANTIA - CONDIÇÖNES

Het trillingsemmissieneauve dat op dit informatiefabad worden gevegen, is gemeten in overeenstemming met een gestandaardiserde test, vastgelegd in EN60745 en mag worden gebrukt om machines met elkaar te vergelijkden. Het verklaarde trillingsemmissieneveau geeft de hoofdtfoepassing van het gereeschap werk. Als de machine beschuer voor andere toepassingen of met andere accessoires worden gebrukt of slecht wordt onderhoden, kan de trillingsemisse verschillen. Dit kan de blootstelinggedurrende de gehele werkduur aanzienlijk verhogen.

Bijen een schatting van het niveau vanblootstelling aan trillingen要去ek rekening worden gezchoolen met het tantal keren dat de machine wordt uItgeschakeld of draait, maar nicht worden gebruikt. Dit kan het niveau van blootstelling geduergende de gehele werkduur aanzienlijk verlagen. Stel bijkomende verlieghedmaatregelen op om de gebruiker gegen te degevlogen van trillingen te beschermen: zoals onderhout heden gereedschap en de accessoires, houd de handen warm, de organiseatie van werkpatronen.

PT

AVISO

Wij verwarken op eenige verantwoordelijkheid dat dit product voldoet aan de volgende normen of normatieve documenten:
