Merk	BORETTI
Model	BR178
Producttype	Inbouwkoelkast
Afmetingen (H x B x D)	1780 x 560 x 550 mm
Voeding	220-240 V / 50 Hz
Klimaatklasse	SN-ST (van +10°C tot +38°C)
Inhoud koelgedeelte	Ongeveer 200 L (schatting)
Geluidsniveau	Niet gespecificeerd
Energieverbruik	Niet gespecificeerd
Hoofdfuncties	Koeling, Shoppingfunctie, deuralarm, automatische ontdooiing
Temperatuurinstelling	Mechanische thermostaat, continu instelbaar
Binnenverlichting	Vervangbare lamp (max. vermogen aangegeven op de diffuser)
Legplateaus	Verwijderbaar en in hoogte verstelbaar
Deurvakken	Verstelbaar
Groentelade	Ja
Deur openingsrichting	Omkeerbaar (geleverd met opening rechts)
Onderhoud	Binnen reinigen met lauw water en zuiveringszout; condenser stofvrij maken
Veiligheid	Stroom uitschakelen vóór reiniging; geen metalen voorwerpen gebruiken; koelcircuit niet wijzigen
Reserveonderdelen en repareerbaarheid	Originele onderdelen verkrijgbaar bij de klantenservice; reparaties door gekwalificeerd personeel
Installatie	Vereist ventilatie; 2 uur wachten vóór inbedrijfstelling
Koelmiddel	Koolwaterstoffen (onderhoud door bevoegd personeel)
Gewicht	Niet gespecificeerd (schatting ~55 kg)

Veelgestelde vragen - BR178 BORETTI

Wat is de ideale temperatuur in de koelkast?

De aanbevolen temperatuur is ongeveer +5°C. Gebruik de thermostaat (knop D) om in te stellen: draai met de klok mee om verder te koelen.

Hoe verander ik de openingsrichting van de deur?

Draai de bovenste scharnierpin los, verwijder de deur, draai vervolgens de onderste scharnierpin los en plaats deze aan de andere kant. Plaats de deur terug en draai de bovenste scharnierpin weer vast. Volg de gedetailleerde instructies in de handleiding.

Wat te doen als er een geluidsalarm afgaat?

Het geluidsalarm geeft aan dat de deur langer dan 5 minuten open heeft gestaan. Sluit de deur of druk op de toets C om het alarm te stoppen.

Hoe activeer ik de Shoppingfunctie?

Druk meerdere keren op de toets C tot het bijbehorende pictogram verschijnt. De functie koelt warme voedingsmiddelen snel en schakelt na ongeveer 6 uur automatisch uit.

Hoe ontdooi ik de koelkast?

Het ontdooien is automatisch: het water wordt afgevoerd naar een opvangbak aan de achterkant. Maak de afvoeropening regelmatig schoon met het meegeleverde staafje om overstroming te voorkomen.

Hoe reinig ik de binnenkant?

Koppel het apparaat los. Reinig met lauw water en zuiveringszout, spoel af en droog. Gebruik nooit schurende middelen of een metalen spons.

Wat te doen als het apparaat niet voldoende koelt?

Controleer of de stekker in het stopcontact zit, of de thermostaat niet op de minimumstand staat, of de deur goed sluit en of de achterste condensor niet vervuild is. Wacht 2 uur na de installatie.

Kan ik het apparaat in de buurt van een warmtebron installeren?

Nee, installeer het uit de buurt van radiatoren, kookplaten of direct zonlicht. De omgevingstemperatuur moet tussen +10°C en +38°C liggen, afhankelijk van de klimaatklasse.

Hoe vervang ik de binnenlamp?

Druk op de achterste vergrendeling en verwijder het deksel in de richting van de pijl. Vervang door een lamp van hetzelfde type en maximaal vermogen (aangegeven op de diffuser). Koppel los vóór de handeling.

Wat te doen bij een storing?

Neem contact op met de erkende klantenservice. Repareer niet zelf. Houd het modelcode en het registratienummer bij de hand (op het typeplaatje aan de binnenkant).

GEBRUIKSAANWIJZING BR178 BORETTI

Het is uiterst belangrijk dat het bij het apparaat behorende instructieboekje bewaard blijft. Zou het apparaat door u aan lemand anders geveven of verkocht worden, of zou het apparaat in het huis van waaruit u verhuist acheerblijven, dan dient de neue gebruik(st)er over het instructieboekje en de daarin opgenomen waarschuwingen te kunnen beschikken.

Indien dit apparaat in de plaat van een oud model met haak- of veersluiting opgesteld wordt, dan is het raadzaam de sluiting van het oude apparaat, dat terzijde gezet wordt, onbruikbaar te make. Hiermee worden voorkomen dat spelende kinderen zich erin opsluiten, hetgeen levensgevaarlijk is.

Deze waarschuwingen zijn bedoeld voor uw en andermanseilighid. U wordt geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

Algemene veiligheid

• Dit apparaat is Niet bedoeld voor gebruik door kinderen, personen met verminderde lichamelijke, zintuigelijkde of geestelijkde capacititeit of een gebrek aan kennis en ervaring, tenzij er toezicht is ingesteld door de persoon die verantwoordelijk is voor hun verilgheid of tenzij zij van deze persoon instructies hebden gekreten over het gebruik. Laat kinderen Niet zonder toezicht in de buurt van het apparaat.
• Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen waarvan te veranderen.
• Neem vór u aan onderhouds- of schoonmaakwerkzaamheden begint.altijd de stekkeruit het stopcontact.
• Dit apparaat is zwaar. Wees voorzichtig bij het tillen.
• Het direct vanuit een vriesvak, vriesgedeelte of vriezer consumeren van ijslolly's en dergelijkke, kan verbranding van de mondhuid tot gevolg hebben;
  Heel goed oppassen,ijdens het verplaatsen, dat de delen van het koelcircuit Niet zodiacig worden beschadigd, dat de koelvloeistofaar buiten zou(APennen lekken.
• Plaats het apparaat Niet in de nabijheid van een centrale verwarming of een gasfornuis.
• Vermijd een installmentieplaats metrechtstreekse zoninval.
  Zorgat der voldoende lucht aan de achterkant van het apparaat kan circuleren. Vermijds schade aan de koelkringloop.
• Alleén voor diepvrieskasten (uit gezonderd ingebouwde): het apparaat kan zeer goed in de kelder geplaatst worden.
• Plaats elektrische apparaten (bijv. ijsmachines) nooit in het apparaat.

Onderhoud / Reparatie

• Een eventueleoodzakelijke wijziging aan de elektrische huisinstallatie ten behoeve van de

installatie van dit apparaat, mag uitsluitend dooreen daartoe bevoegd personuuitgevoerd worden.

• Laat inspectie-en/of herstelwerkzaamheden uitvoeren door een erkend servicecentrum en laat geen andere dan originèle reserveonderdelen plaatsen.
• Tracht, in geval van storing of een defect, dit apparaat Niet zich te repareren. Reparations welke door Niet-deskundige Personen uitgevoerd worden, kuren tot schade of een ernstigere storing leiden. Raadpleeg hetplaatselijkste servicecentrum en vraag algijd om originele reserveonderdelen.
• Dit apparaat bevat koolwaterstoffen in de koudekringloop; het onderhoud en het bijvullen dient aankom uitsluitend door deskundig personeel uitegevoerd te worden.

Gebruik

• Huishoudelijkke koel- en/of vriesapparaten zijnuitsluitend bedoeld voor het bewaren en/ofinvrieken van eet- of drinkbare producten.
• De Beste resultaten worden bereikt bij een omgevingstempoatuur:tussen +18^ en +43^ (klasse T);tussen +18^ en 38^ (klasse ST);tussen +16^ en 32^ (klasse N) +10^ en 32^ (klasse SN);de klasse staat op hetypeplaatje vermeld.

Attentie: u dient Niet alleen rekening te houden met de omgevingstemperatuur voor dit type product, maar tevens met de volgende aanwijzingen: wonneer de omgevingstemperatuur onder de aangeduide minimum waarde daalt, worden de bewaarttemperatuur in het vriesvak Niet meer gegardeerd; u kurz de bewaarde levensmiddelen dan het beste zo snel möglichnuttigen.

• Ontdoode diepvriesproducten mogen nicht wederom ingevroren worden.
  Volg de raadgevingen van de fabrikant op met betrekking tot waar en hoe u spijzen en dranken bewaart of invriest.
• De vriezende binnenwanden of -vlakken in het

apparaat bevatten koelmiddel. Plaats geen scherpe voorwerpen谈起 zo'n wand of vlak . Lekkage kan het geolg+zijn, hetgen een onherstelbare schade aan het apparaat en bederf van de levensmiddelen veroorzaakt. SCHRAAP EVENMIN MET SHERPE VOORWERPEN rijp of ijs af Rijp kan verwijderd worden met een kunststof spatel. Verwijder ijs Niet met geweld. IJs worden alleen verwijderd bij het ontdooien van het apparaat.

• Plaats geen koolzuurhoudende of mousserende dranken in het vriesvak, het vriesgedeelte of de vriezer, waarde de blikjes of flessen onder druk komen te staan; Hierdoor kannen deze exploderen, waardoor het apparaat beschadigd worden. Gebruik geen andere mechanische toestellen of kunstmatige middelen om het ontdooingsproces te versnellen dan die, die door de fabrikant aanbevolen worden. Gebruik geen metalen voorwerpen om uw apparaat schoon te makeen, waarat het hierdoor beschadigd kan worden.

Installatie

Tijdens de normale werkung worden de condensator en de compressor aan de城县 te hoorlijk warm. Uit veiligheidsoverwegingen dient voor een minimum aan ventilatie te worden gezorgd, zoals aangeduid worden in de instructies.

Let op: Zorg ervoor dat de ventilatieopengeniet bedekt worden.

• Kijk uit dat het apparaat Niet op het aansluitsnoor staat.

Belangrijk: Als het aansluitsnoor beschadigd raakt, moet het snoer, eventueel met stekkers, verranken worden; deze onderdelen zijn verkriijgbaar bij de fabrikant of once serviceafdeling.

• Indien het apparaat horizontally vervoerd worden kan olie vanuit de compressor in het koelcircuit vloeien. Wacht, na hetplaatsen van het apparaat, ten minste twee uur alvorens de stekker in het stopcontact te steken, zodat de olie terug kan vloeienaar de compressor.
• Er zijn werkende delen die warm worden. Zorg.altijd voor een goede ventilatie, waar dat anders

onderdelen kapot hunnen gaan en de inhoud van de diepvriezer verloren kan gaan. Zie de installment-instructions.

• Delen die heet wordenogens Niet toegankelijk zijn. Plaats het apparaat waar maybek gegen een muur.

Milieubescherming

Dit apparatus bevat, zowel in het koelcircuit als in de isolatie, geen ozononvriendelijk stoffen.
Het apparatusaq met nog父子 met huisvul of gesloopte apparaten weggegoood worden Vermijd dat het koelcircuit wordt beschadigd, vooral aan de achterkant in de buurt van de warmtewisselaar. Informeer bij uw gemeenteaar de dumpgebieten in uw woonplaats. De materialien in dit apparatusaat die voorzien zichen van het symbol发展格局 voortrecycling.

Weggooien van oude apparaten

Het symbool op het product of op de verpakking wijst erop dat dit product Niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur worden gerecycled. Als u ervoor zorgt dat dit product op de juiste manier worden verwijderd, voorkomt u möglichn negatieve gezolgen voor mens en milieu die zich zouden+kunnen voordoen in geval van verkeerde afvalwerking.Voor gedetailleerdere informatie over het recyclen van dit product, kutn u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekoch.

AANWIJZINGZN VOOR HET WEGWERPEN VAN VERPAKKINGSMATERIALAAL

Het verpakkingsmaterialaal van onsze grote elektische huishoudelijkke apparaten kan met uitzondering van houten onderdelen, gerecycled worden en dus bij het kringloopafval worden gezet. Wij bevelen u aan om:

• Papier, karton en golfkarton in de speciale papierbakken te werpen.
• Plastik verpakkingsmaterial in de specialaal waarvoort bestemde plastic-containers te gooien. Indien dit soort bakken in uw buurt nog nicht voorkomen mag u hat materiaal aan de vulnilnisman meegeven.

Als verpakkingsmaterialaal gebruiken wij slechts
recycleerbare kunststoffen, Zoals bijv.:
In de voorbeelden staat

PE voor Polyethyleen** 02 = PE-HD; 04 = PE-LD
PP voor Polypropyleen
PS voor Polystyrol

PLASTIC BESTANDDELEN

Omer gemakkelijker anschter te komen hoe u het materiaal van dit apparaat要去 wegwerpen en/of recycleren zich er op verschillende punten herkenbare symbolen op aangebracht.

INHOUD

Waurschuwingen en Belangrijke adviezen. 2

Aanwijzingzn voor het wegwerpen van verpakkingsmaterial 4

Het gebruik - Reiniging van de binnenkant - Het bedieningspaneel - Display 5

Het gebruik - Werking - De functies inschakel - Het uitschaken - Temperatuurinstelling

Shopping functie - Geluidsalarm bij open deur - Koelen van levensmiddelen - 6

Het gebruik - Verplaatsbare platen - Het verplaatsen van deurvakken - Tips - Tips het koelen - . . . . . 7

Onderhoud - Schoonmaken - Geprolongeerd stilstand - Vervangen ven de lamp - Het ontdooien . . . . 8

Storing - Installatie - Plaats van opstelling - Plaatblokkering 9

Installatie - Elektrische aansluiting - Verander de draazin van de deuren 10

Installatie - Aanwijzingen voor de geintegreerde inbouw 11

Reiniging van de binnenkant

Voor u de kast in gebruik neemt, dient u de binnenkant met lauw water en een neutraal schoonmaakmiddel te reinigen om de typische geur van een newu apparaat weg te nemen. Droog verwolgens de wanden goed af.

Gebruik geen schurende

schoonmaakmiddelen, waarmee u de afwerkingen van het apparaat zou+kennen beschadigen.

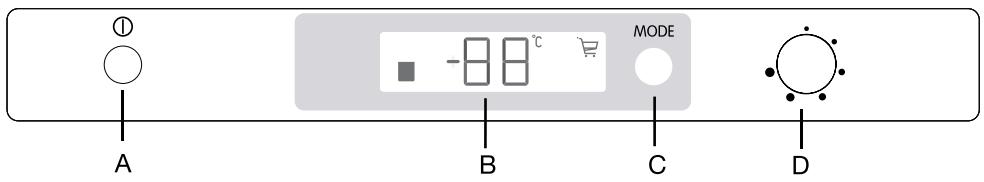

Het bedieningspaneel

A - Aan / uitoets van de apparatuur
B - Display om de temperatuur en functies af te lezen

C - Inschakeltoets van de functies
D - Regelknop voor de temperatuur (koeler)

DISPLAY

1. Alarmindicator open deur
2. Indicator positieve of negatieve temperatuur
3. Temperatuurindicator
4. Als deze brandt, betekent dit dat de shopping werkkt

Werking

Druk op toets (A) om de apparatuur in te schaken, als het display Niet brandt nadat de stekker in het stopcontact gedaan is.

Zodra de apparatuur ingeschakeld is, zich de volgende signaleringen op het bedieningspaneel te zien:

• Het symbol (2) zal positief zijn om aan te geven dat de temperatuur boven nul is.

Door de knop van de koeler(D) op een tussenstand te zetten, za de diepvriezer de volgende temperatuur versuschaffen:

circa +5^ in de koeler.

Temperatuurinstelling

De temperatuur worden automatisch geregeld en kan worden vergroot om een hogere temperatuur te bereiken (warmer) door dethermostataktnopaar te draaien of verminderd (kouder) door de knop maar te draiaien.

Bij het instellen van de juiste stand dient u er rekening mee te houden dat de temperatuur in het apparaat afhankelijk is van:

• de kamertemperatuur;
• de frekwentie waarmee de deuren geopend worden;
• de hoeveelheid levensmiddelen in de kast;
• deplaats van het apparaat.

Aangeraden wird de knop op de tussenstand te draalien om een interne temperatuur van ongeveer +5^

Attentie

Het kan voorkomen dat, indien de thermostaatknop in de koudste stand gedraaid is, bijvoorbeeld ten gevolge van zeer warme omgevingstemperatuur of het snel wilten koelen van grote hoeveelheden dranken, de kompressor kontinu loopt, waardoor automatische ontdooijnd van de koelverdamper Niet plaatsvindt en zich aanrop ij5 afzet. Draai, in dat geval, de thermostaatknop maar een wat minder koude stand, zodat automatische ontdooing kan plaatsvinden; hierdoor spaart u tevens energia.

De functies inschakelen

Iedere keer dat op toets C gedrukt worden met de klok mee de volgende functies ingeschakeld:

Symbool 4 : de shoppingsfunctie

De diepvriezer wordenuitgeschakeld door toets (A) Ianger dan 1 seconde ingedrukt te houden. Hierna wordt aangegeven dat de temperatuur vanaf -3-2-1 afgetedl wordt. Als de apparatuur uita gaat, gaat ook het display (B)uit.

Shopping functie

Indien men grote hoeveelheden ongekoelde voedingsmiddelen in de ijskast moet doeon, bijvoorbeced nadat u boodschappen heeft gedaan, wordt aangeraden de shopping functie in te schakelen om ze sneller af te laten koelen en te voorkomen dat de temperatuur van de andere voedingsmiddelen in de ijskast oploopt.

U schakelt de shopping functie in door op toets C te drukken (indien nodig meerdere keren) tot de bijbehorende icono

verschijnt.

De shopping functie gaat na 6uar automatisch uit. Tijdens de shopping functie wordt ook automatisch de ventilator in de ijskast ingeschakeld.

De functie kan op ieder willekeurig momentuitgeschakeld worden door op toets C te drukken (zie paragraaf "De functies inschakenel").

Geluidsalarm bij open deur

Een geluidsalarm waarschuwt als de deur langer dan 1 minuut openblift.

De open deur alarmsituatie worden aangeduid door:

• het knipperen van het symbool (1);
• de rode verlichting van het display;
• het geluidsalarm.

Om het geluidsalarm ui te schakelen, dient men op toets (C) te drukken.

Als de normale omstandigheden weehersteld zijn (gesloten deur):

• gaat het geluidssignaal UIT.

Koelen van levensmiddelen

Voor een optimaal gebruik van de koelruimte advisieren wij u de volgende eenvoudige regels in acht te nemen:

• Plaats geen warme of dampende spijzen of dranken in de koelruimte;
• dek vooral sterk geurend voedsel af of verpak het;
• plaats de levensmiddelen zo, dat de lucht vrij eromheen kan cirkuleren.

Verplaatsbare platen

De koelkastwanden zijn van richels voorzien, zodate platen maar wens op verschillende hoogten kunkt plaatsen.

U krijgt更是ruimte in de koeler, wonneer u het voorste deel van de rekjes omklapt.

Het verplaatsen van deurvakken

De ruimte:tussen deurvakken kan naar behoefte aangepast worden. Ga daartoe als volgt te werk: Trek het vak geleidelijk waar de door de pijlen aangegevenrichting totdat het loskomt. Daarna verplaats het vak waar de gewenste hoogte.

TIPS

Tips het koelen

Enkele praktische tips:

Vlees (alle soorten): worden in plastic zakjes op de glazen staat boven de groentelade geplaatst.

Bewaar vlees Niet longer dan een of twee davon.

Gekoekt voedsel, koude schotels enz.: können, goed afgedekt, op elk rooster geplaatst worden.

Fruit en groente: worden schoongemaakt in de groentelade(n) gelegd.

Boter en kaas: worden, om blootstelling aan de lucht te voorkomen, in speciale koeldoen bewaar of in plastie- of alluminiumfolle vepakt.

Flessen melk: worden, goed gesloten, in het flessenrek geplaatst.

Neem voor iedere handeling altijd eerst de stekeruit de wandkontaktdoos.

Belangrijk: Dit apparaat bevat koolwaterstoffen in de koudekringloop; het onderhoud en het bijvullenClient aanomuitsluitend door door het bedrijf aangewezen deskundig personeel uitgevoerd te worden.

Schoonmaken

Gebruik nooit metalen voorwerpen voor het schoonmaken van het apparaat; dit zou beschadigingen tot gevolg hunnen hebben.

Reinig de binnenkant van de kast regelmatig met lauw sodawater. Lap de wanden na met schoon water en droog ze zorgvuldig.

Stop op de condensor verhoogt het energieverbruk.
Daarom eenmaal per Jaar de condensor aan de城县
achterkant van het apparaat met een zachte borstel of met de stopzuiger voorlichtig schoonmaken.

Vervangen van de lamp

Om de lamp eventuele te verrangen, dient men op de城县ste vasthechting te drukken en tegelijkertijd het dekseltje in de richting van de pijltjes weg te nemen.

Let op:

Vervang de lamp met een exemplaar van gewijke sterkte (het maximum vermogen staat op delichtverspreider aangegeven).

Het ontdooien

Het ontdooien van de koelkast heeft automatisch plaats elk teer dat de kompressor stopt. Het dooiwater wordt via een afvoerkanaaltje opgevangen in een bakje dat zich aan de achterkant van het apparatusa boven de kompressor bevindt. Hier verdampt het water.

Wij raden u aan het gaatje in het afvoerkanaal regelmatin schoon te makein, teneinde te voorkommen dat het dooiwater de levensmiddelen nat kaart. Gebruik voor het doorprikken het staafje dat zich in het gaatje bevindt.

Geprolongeerd stilstand

Wij advisieren u vór de期内e dat de koelkast Niet gebruikt worden de volgende handelingenuit te voeren:

• neem de steker uit de wandkontaktdoos;
• verwijder alle spijzen en dranken uit de kast;
  -That de kast geheel ontdooien en maak de binnenwanden,rekken,korven en dergelijkke goed schoon;
• laut de deuren open staan, teneinde het ontstaan van onaangename geur te voorkomen.

STORING

Indien het apparaat Niet of Niet goed funkioneert, kontroleer dan:

of de steker goed in het stopkontakt zit;
of de elektriciteit soms uitgevallen is;
of de thermostaatknop op de juiste stand staat;
- en indien er water op de bodem van de koeler ligt, of het afvoerkanaaltje soms verstopt is (zie hoofdstuk "Het ontdooien").

INSTALLATIE

Plaats van opstelling

Plaats het apparaat UIT de buurt van warmtebronnen: centrale verwarming, kachels, felle zonnestralen enz.

Zie voor inbouw de betreffende aanwijzingen.

Plaatblokkering

Uw apparatuur is voorzien van blokkeringen, waardoor de platen tijdens het transport op hun plaats blijven.

Handel als volgt om deze te verwijdersen:

Beweeg de blokkeringen in de richting van de pijl, til de glasplaat aan de achterkant op en duw deze in de richting van de pijl tot deze los raakt en verwijder de blokkeringen.

Kunt u de storing Niet zichl lokaliseren en verhelpen, raadpleeg dan de dichtsbijzijdene servicedienst.

Geef় als het model en het typenummer van de kast op. Deze gegevens vindt u op het garantiebewijs of op het typeplaatje dat zich linksonder aan de binnenzijde van het apparaat bevindt.

Attentie

Het apparaat moet van het elektriciteitsnet
afgehaald hunnen worden; de stekker要去 dus ook
na de installmentereikbaar blijven.

Elektrische aansluiting

Overtuig u ervan dat de netspanning en de netfrekwentie, welche op het typeplaatje in de kast staan aangegeven, overeenkomen met de netspanning en de netfrekwentie in uw woning. Een afwijking op de netspanning tot plus of minus 6% is toegestaan.

Bij aansluiting op een andere spanning dient u een geschichte transformator te gebruiken.
De steker mag alleen geplaatst worden in een geaard stopkontakt.

De kast is waarom voorzien van een speciaal drieaderig snoer, geschikt voor een geaard stopkontakt. Mocht het stopkontakt in uw woning Niet geaard+zijn, dan dient een erkend installerat het apparaat volgens de geldende normen te aarden.

Wij wijzen u er op dat schade of letsel,verooraakt door het net voldoen aan ditveiligehdvoorschrift, Niet onder deverantwoordelijkkheid van de fabrikant vait.

Verander de draaizin van de deuren

De apparatuur worden geleverd met deuren die waar rechts opengaan. Om de deur maar de tegenovergestelde Kant te lately openen, dient men de volgende handelingen te verrichten Alvorens de installmente uit te voeren.

1. Draai de bovenste stift uit en verwijder de afstandshouder.
2. Neem de seuIos.
3. Schroef de onderste pen los met een sleutel en monteer hem op de gegenoverliggende kant.
4. Zet de deur weeop zijnplaats, monteer het afstandsstuk en schroef de bovenste pen vast op de tegenoverliggende kant.

Cit apparatus voldoet aan de volgende EG-richtlijnen:

• 87/308 EG-richtlijnvan 2.6.87 met betrekking tot de radio-ontstoring.
• 73/23 EG-richtlijn van 19/02/73 (Laagspanning) en opeenvolgende wijzingen;
• 89/336 EG-richtlijn van 03/05/89

(Elektromagnetische compatibiliteit) en openvolgende wijzingen.

Aanwijzingen voor de geintegreerde inbouw

Nismaten

Hoopte (1) 1780 mm

Diepte (2) 550 mm

Breedte (3) 560 mm

Om veiligheidsredenen要去 de ventilatie zodanig zich als aangegeven in Fig.

Attentie: zorg ervoor dat de ventilatie openingen tijdens gelebruik Niet worden afgedekt.

De nis要去vens voorzijn van een luchtkanaal met de volgende afmetningen:

diepte 50 mm

breedte 540 mm

Doorboor het meubel met een boor die van een boortje met 2,5 voorzien is (maximaal 10 mm diep);

Bevestig de haken aan het apparaat.

Zorg ervoor dat er een afstand van 44 mm vrij blijft tussen het keukenmeubel en de rand van het apparatusat. Het onderste scharnierdeksel, dat in het zakje met accessoires zit, is handig om de exacte positie van het keukenmeubel en het apparatusat te bepalen. Zorg er ook voor dat het apparatusaat het netsnoer nicht afklemt.

Bevestig het apparaat met de vier rnegeleverde schrm even.

Breng, onder lichte druk, de voegafdichtingussen apparaat en meubel aan.

U moet het gedeelte van het kunststof dekel (E), dat gebruikt worden om het scharnier af te deken, verwijdenen, zoals aangegeven op de tekening. Deze handlinge wordt vergemakkelijk?!Dat er aan de binnenkant van het scharnierdekel een groef is aangebracht, waardoor u dit onderdeel makkelijk kerunt verwijdenen."Verwijder het onderdeel dat gemarkeeerd is met DX, als de scharnierpen in het rechter scharnier is geplaatst, in het gegenovergestelde geval het onderdeel gemarkeeerd met SX verwijdenen."

Breng de ajdichtstopsels (C-D) in de gaten in de eklijsten aan.

Bevestig het ventilatierooster (B).

Breng, onder lichte druk, het dekseltje (E) aan.

Onderdelen Ha, Hb, Hc, Hd scheiden zoals u in de tekening ziet.

Plaats de geleider (Ha) zoals op de tekening staat aangeven tegen de binnenkant van de kastdeur en teken de positie van de buitenste gaten af. Nadat u de gaten geboard heeft, kutn u de geleider met de bijgeleverde schroeven vastzetten.

Afdekking (Hc) op geleider (Ha) vastklikken.

De deur van het apparaat en die van de kast met een hoek van ongeveer 90^ openen. IJzer (B) in geleider (A) aanbrengen. De deuren samen vasthouden en de gaten aangeven zoals in de tekening. De ijzers weghalen en gaten van 2mm boren op een afstand van 8 mm. van de buitenrand van de deur.

Plaats het ijzer opnieuw op de geleider en bevestig het met de bijgeleverde schroeven.

Voor hetrechtstellen van de kastdeur kunt u gebruik makeen van de langwerpige gaten.

Tenslotte dient u te controleren of de deur van het apparaat goed sluit.

Afdekking (Hd) op geleider (Hb) vastklikken.

Controleer na de richting van de deuren gewijzigd te hebben, dat alle schroeven goed vastgedraaid zitten en dat het deurrubber goed op de sponning sluit. In een koud vertrek (in de winter) kan het gebeuren dat dat Niet het geval is. Na enkeleragen za het rubber zich echchter aangepast hebben. Wilt u dat bespoedi-gen, dan kunt u het rubber warm makes met een fohn.

i AVERTISSEMENTS ET CONSEILS IMPORTANTS
