Producttype	Basis voor houtkachel
Merk	STUV
Model	16-H
Compatibiliteit	Stuv 16-cube (serienummers: 16/58 vanaf nr. 90817, 16/68 vanaf nr. 95166, 16/78 vanaf nr. 81637)
Materiaal	Gelakt staal (niet gebakken verf, kwetsbaar)
Verstelbare voeten	Ja, 4 voeten voor waterpas stellen
Buitenluchtaansluiting	Optioneel, kit beschikbaar (kanaal, flexibele slang, klemmen, moeren)
Installatie	Voor de installatie van de haard; vereist het naleven van veiligheidsafstanden en draagvermogen van de vloer
Inhoud van de verpakking	1 basis, 4 schroeven M6x16 zeshoekige kop; optioneel: kit voor buitenluchtaansluiting
Veiligheid	Controleer de sterkte van de vloer; voorzichtig hanteren (kwetsbare verf); transportschade melden binnen 48 uur
Garantie	Dekking van transportschade onder voorbehoud van melding binnen 48 uur
Fabricage	België door Stuv SA
Onderhoud	Zachte reiniging; vermijd krassen op de verf

Veelgestelde vragen - 16-H STUV

Welke modellen van Stuv-kachels zijn compatibel met de basis 16-H?

De basis 16-H is alleen ontworpen voor de Stuv 16-cube. Deze is compatibel met de versies 16/58 (vanaf nr. 90817), 16/68 (vanaf nr. 95166) en 16/78 (vanaf nr. 81637).

Moet ik de basis vóór de kachel installeren?

Ja, de basis moet vóór de haard zelf worden geïnstalleerd. Het wordt aanbevolen om de kit voor buitenluchtaansluiting vóór de installatie van de haard te voorzien om te voorkomen dat deze later moet worden gedemonteerd.

Hoe stel ik de basis waterpas?

Gebruik de 4 meegeleverde verstelbare voeten. Schroef ze volledig in op de basis terwijl deze op de rug ligt, pas daarna de hoogte aan om de basis waterpas te stellen op de definitieve plaats.

Kan ik na installatie van de kachel een buitenluchtaansluiting toevoegen?

Het is beter om de kit voor buitenluchtaansluiting vóór de haard te installeren. Als u eerst de haard installeert, moet u deze later demonteren om de kit te installeren. We raden aan dit vooraf te doen.

Is de verf van de basis bestendig?

De verf van de basis is niet in de oven gebakken, dus relatief kwetsbaar. Ga voorzichtig om met de basis tijdens de installatie en vermijd krassen.

Wat is de procedure als de basis tijdens het transport beschadigd raakt?

De garantie dekt transportschade alleen als deze binnen 48 uur na levering wordt gemeld en er een voorbehoud is gemaakt bij ontvangst. Neem contact op met uw distributeur.

Moet ik het draagvermogen van de vloer controleren?

Ja, zorg ervoor dat de vloersterkte voldoende is om de haard en basis te dragen. Bij twijfel, raadpleeg een specialist.

Wat zijn de referentienummers van de basis 16-H?

De referenties van de basis zijn afhankelijk van de maat: voor 16/58 (ref 13010012), 16/68 (ref 13010013), 16/78 (ref 13010014).

Hoe bevestig ik de kap van de haard op de basis?

Plaats de kap op de haard met behulp van de handgrepen, centreer de opening ten opzichte van de rookuitgang, bevestig deze vervolgens met de 4 voorste schroeven. Verbind het bovenste gedeelte met de vergrendeling door de zeskantschroef los te draaien, deze 3/4 slag te draaien en weer vast te zetten.

Waar wordt dit accessoire gemaakt?

Stuv-haarden worden ontworpen en vervaardigd in België door Stuv SA, rue Jules Borbouse 4, 5170 Bois-de-Villers, België.

GEBRUIKSAANWIJZING 16-H STUV

Dit toebehoor wird ontworpen om u een maximum aan comfort en veiligheid te bieden.

Aan de fabricage ervan werk de grootste zorg besteed.

Mocht u toch iets abnormaalst
vaststellen, neem dan contact op met uw verdeler.

VOORSTELLING VAN HET PRODUCT

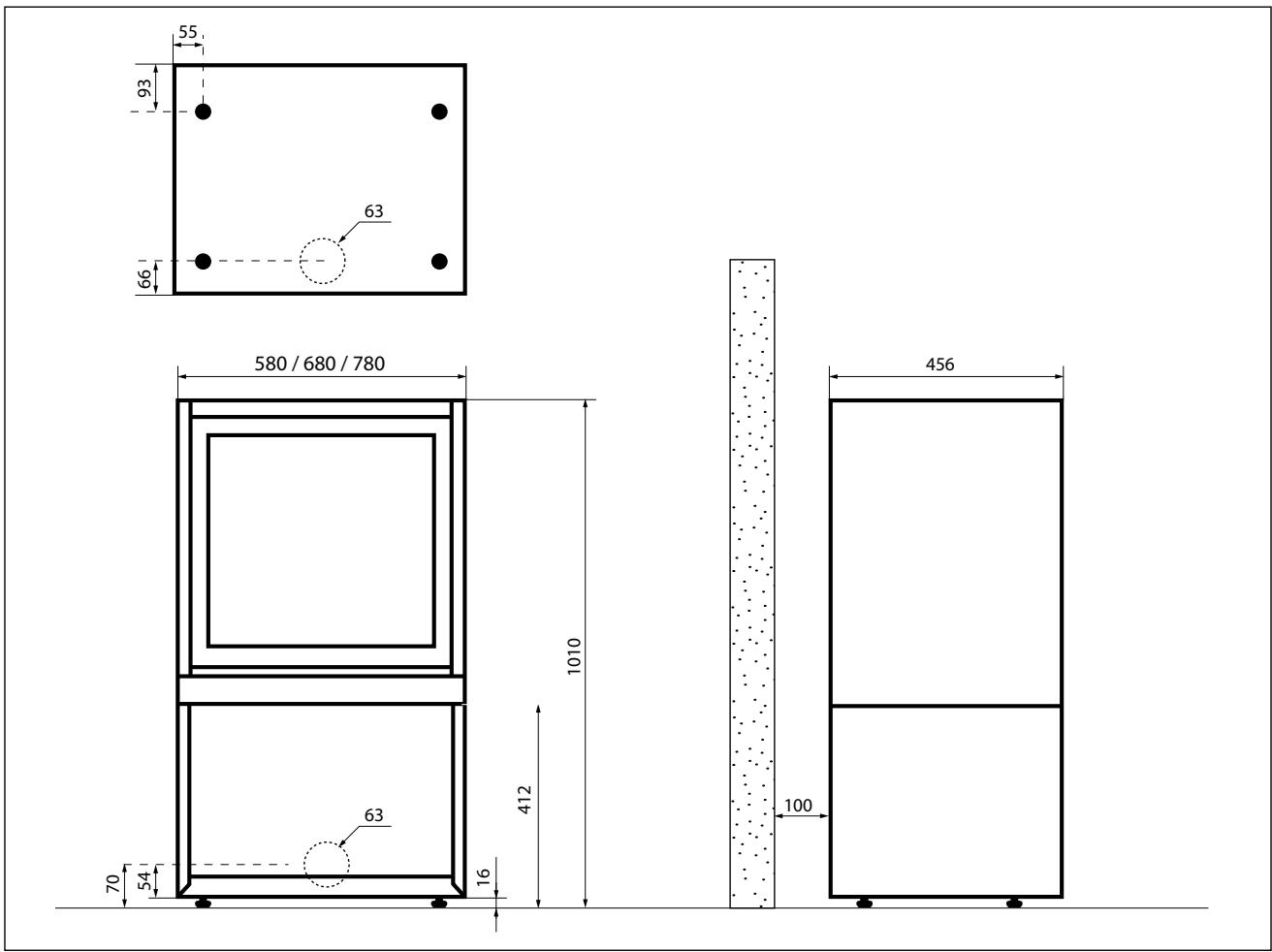

Afmetingen

Aanbevelingen

Lees aandachtig de installatiehandleiding en de gebruiksaanwijzing voor de eigenlijke installmente en ingebruikname.

Dit toebehoor (onderstel) erd ontworpen om uitsluitend te worden aangebracht alleen op een Stuv 16-cube.

De garantie dekt enkel transportschade die binnen de 48u na levering werden gemeld en waarvoor bij ontvangst voorbehoud werden geformuleerd.

De installmentie van de haard bij dit toebehoor, de omliggende materialen moet gebeuren overeenkomstig installmentie handleiding van de Stuv 16-cube, alle (lokale en nationale) reglementeringen en alle (natione en Europese) normen.

De onderstellen passen bij de 16-cube die beginnen met de volgende serienummers:

• 16/58-cube: vanaf nr. 90817
• 16/68-cube: vanaf nr. 95166
• 16/78-cube: vanaf nr. 81637

Het onderstel要去en geinstalleerd voor de installmentie van de eigenlijke haard.

Installer waterpas met behulp van de verstelbare poten.

Ter herinnering: installeer de kit voor toevoer van buitenlucht bij voorkeur voor installmentatie van de haard. Is dit Niet het geval, dan za u de haard waar moeten demonteren.

Benodigd gereedschap

Luchttoevoer voor de verbranding

De haard heeft lucht nodig voor de verbranding.

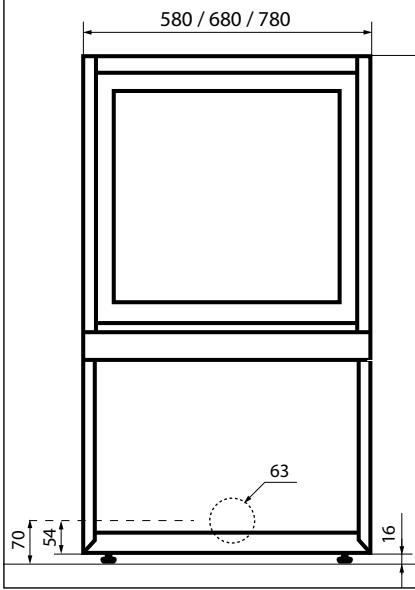

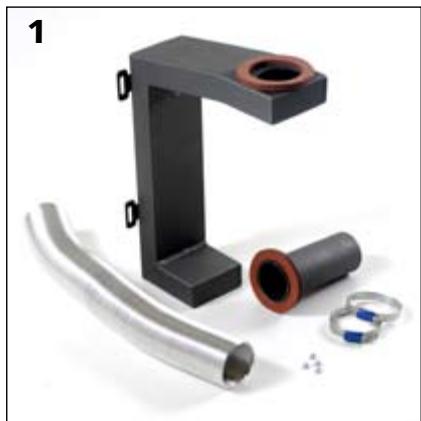

Controleerijdens de installment met de kit voor toevoer van buitenlucht [foto 1] de inlaatassen met behulp van de maataanduidingen [schema 2]. De luchttoevoerkit zal nicht+kennen worden geinstalleerd zonder de haard weer te demonteren.

Let op dat de buis nicht platgedrukt wordtijdens de montage.

Draagcapaciteit van de structuur

Vergewis u ervan dat de waarstand van de vloer voldoende is om de haard en+zijn onderstel te+kennen dragen; raadpleeg eenvakman in geval van twijfel

Uitpakken

Opgelet!

De verf van het onderstel werk Niet in de oven gebakken en is dus relatief kwetsbaar. Hanteer het onderstel voorzichtig bijশijn installmentie.

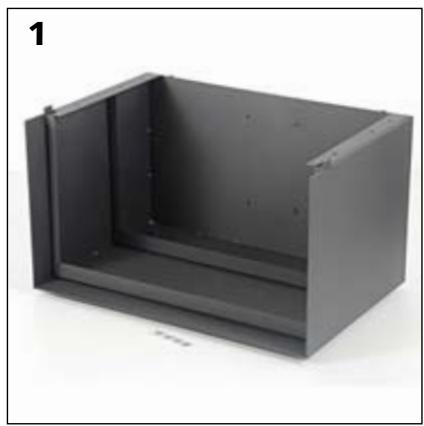

Controle van de inhoud

• 1 onderstel (voor 16/58:

réf 13010012, voor 16/68:

réf 13010013, voor 16/78:

réf 13010014)

• 4 schroeven M6x16 met zeskante kop

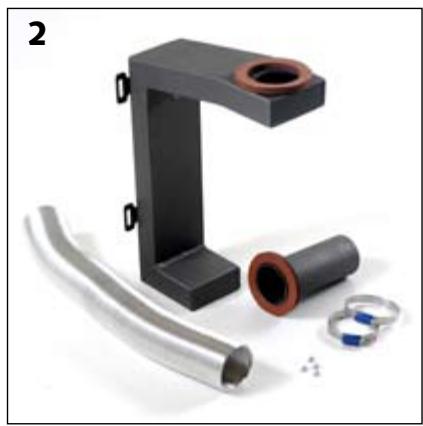

In optie: toevoer voor buitenlucht voor het onderstel 16-cube:

• 1 luchttoevoerkanaal
• 1 mondstuk
• 1 flexibele buis
• 2 buisklemmen
• 4 moeren M4

Installatie

Voorbereiding van de bodemplaat en het onderstel van de Stuvi 16-cube

Neem de Stuv 16-cubeuit de verpakking (zie pagina's 8 & 9 van de installmenthandleiding van de 16-cube).

Neem de bodemplaat en de 4 verstelbare poten.

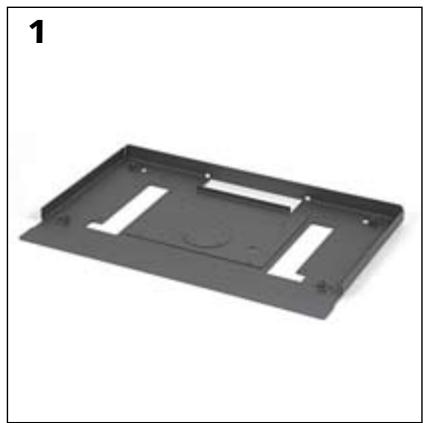

Verwijder met behulp van een inbussleutel nr. 3 de stop van de luchttoevoer en de voorste enchterste toegangsschuif van de bodemplaat [foto's 1 & 2]. Deze elementen zijn hier voor deze installmentie nicht van nut.

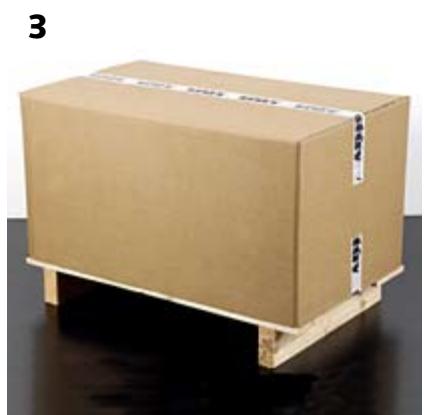

Verwijder de verpakking van het onderstel van de StuV 16-cube [foto 3].

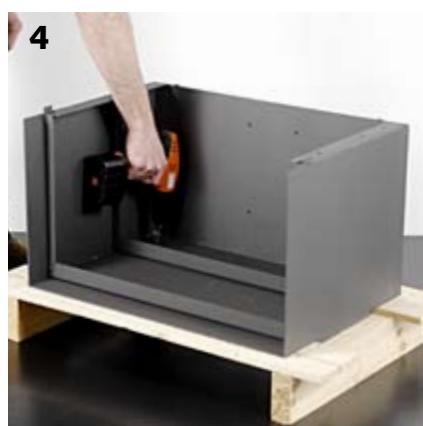

Schroef met behulp van een elektrische schroevendraaier (bit Tx20) het onderstel los van de houten pallet [foto 4].

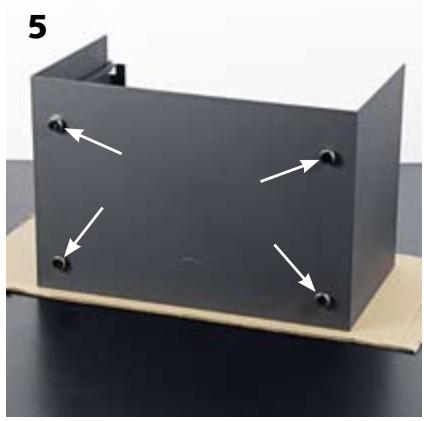

Plaats een bescherming op de vloer, kantel het onderstel op de rugzijde en schroef de 4 verstelbare poten goed op het onderstel vast [foto 5].

Voorbereiding van de kit voor toevoer van buitenlucht (in optie)

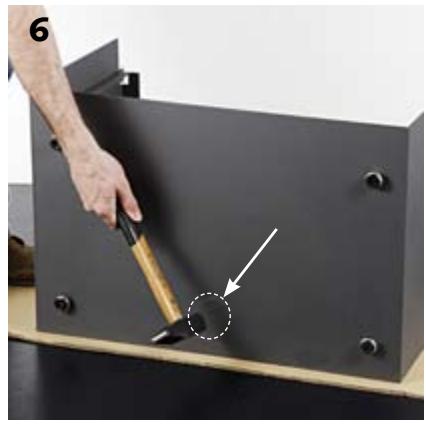

Maak met behulp van een hamer de onderste of darüberste stop van het onderstel los naargelang de gewenste configuratie [foto 6].

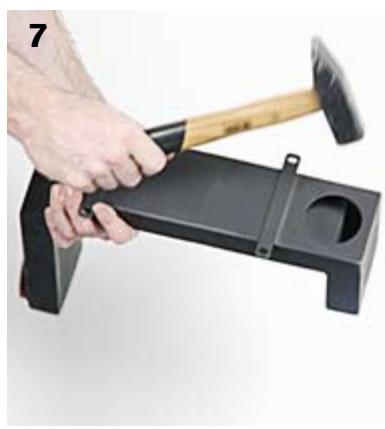

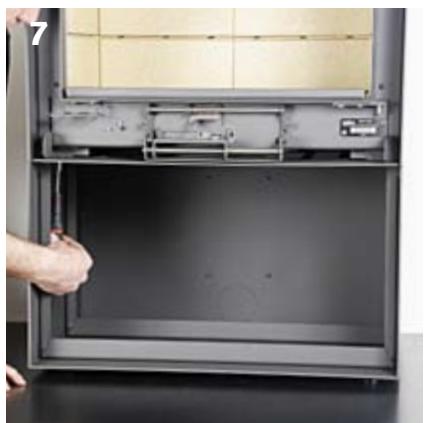

Ga opdezelfde manier tewerk voor het luchttoevoerkanaal naargelang de gewenste configuratie [foto 7].

Zet het onderstel op zijn definitieve plaats.

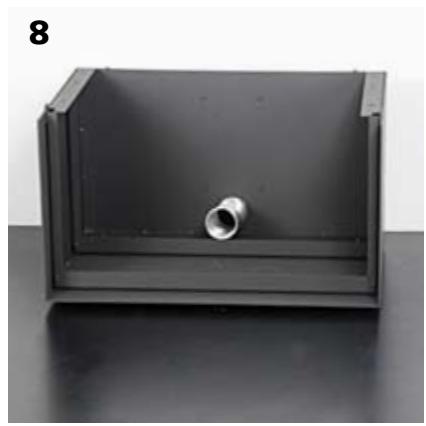

Breng de flexibele luchttoevoerbuis in de opening van het onderstel aan [photo 8].

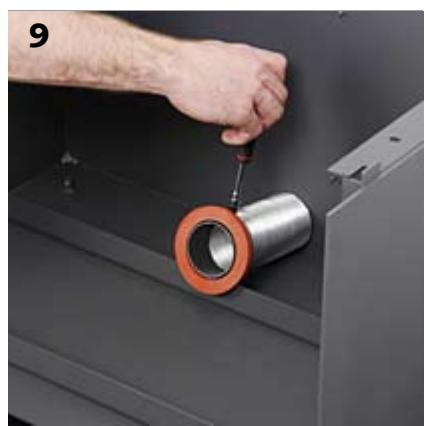

Schuif de buisklem rond de flexibele buis. Breng het mondstuk in de flexibele buis aan tot aan de aanslag. Schroef met behulp van een sleutel nr. 7 de buisklem vast zodat het geheel netjes aansluit [photo 9].

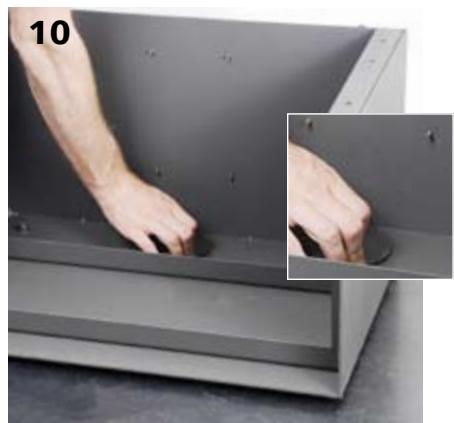

In het geval van een luchttoevoer via de achterkant, gezruikt u de stop dieuit de houtsokkel in punt [6] gesneden is en brengt u die aan op de uitsnijding in de bodem van de houtsokkel (tussen het kanaal en de houtsokkel). Deze stop dient dan als verbindingsstuk [foto 10].

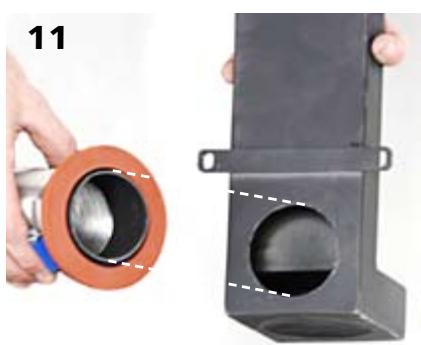

Breng het luchttoevoerkanaal op zichplaats. Let erop dat het uiteinde van het mondstuk dat aansluit op het kanaal goed worden ingebracht [foto 11].

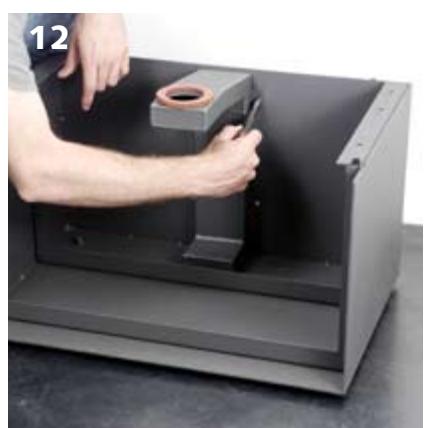

Zet het kanaal vast met behulp van 4 moeren M4 [photo 12].

Plaats het onderstel op zijn poten indien dit nog Niet is gebeurd. Zet het onderstel op zijn definitieve plaats. Controller de veilige afstand ten opzichte van brandbare materialen. Voor de afstand aan de voorkant, zie de installmentehandleiding van de Stu v 16-cube.

Plaatsing van de bodemplaat en de haard

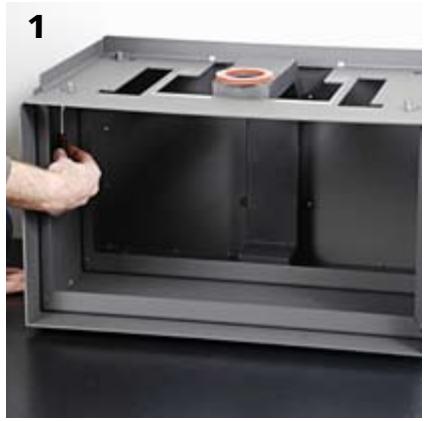

Plaats de bodemplaat op het onderstel. Schroef voorlopig aan, breng de schroeven M6x16 met geziskante kop aan zonder ze helemaal vast te zetten om de elementen nog te konnen afstellen [foto 1].

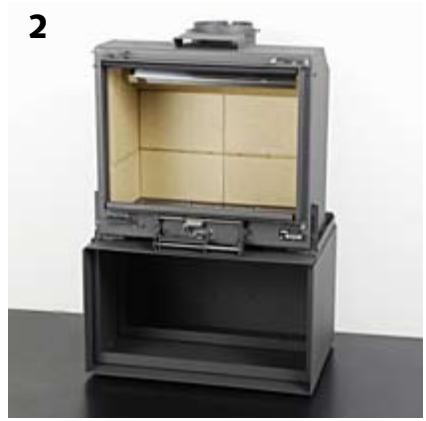

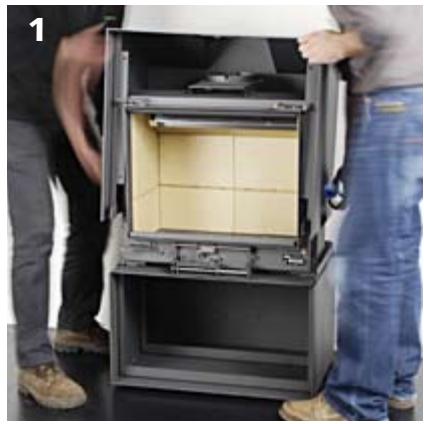

Plaats de haard op de bodemplaat [foto 2].

Bevestiging van de verbindingspoten "haardbodemplaat"

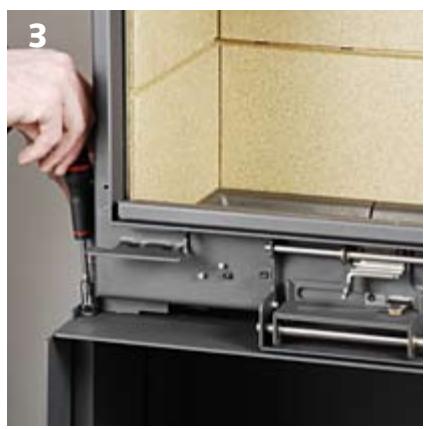

Schroef met behulp van de schroeven M5x12 met zeskante kop de 2 voorste verbindingspoten – links en rechts – vast [foto 3].

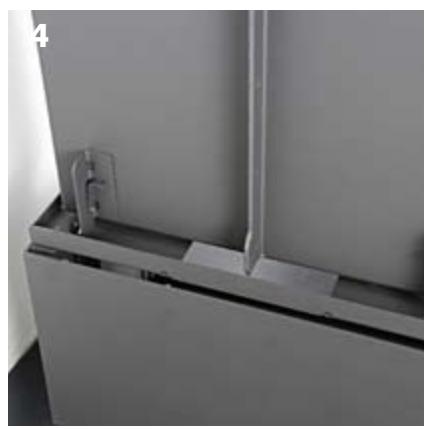

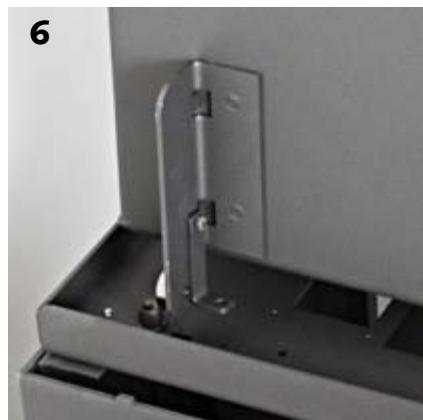

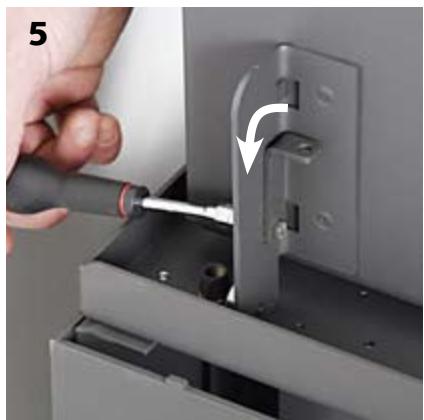

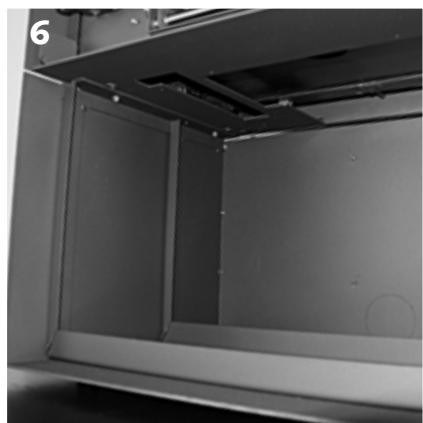

Schroef de 2 achefterste verbindingspoten los [foto's 4 & 5]. Kantel de haard Lichtjes maar voren zodat de achefterste poten verticalk konnen bewegen [foto 6].

Maak de rotatieas weeer vast en schroef de achefterste poten vast met behulp van de 2 schroeven M5x12 met zeskante kop.

Plaatsing van de kap van de haard

Plaats met behulp van de voorziene handgrepen de kap op de haard [foto 1].

De inkening moet zich in het midden van de kap bevinden ten opzichte van de rookuitlaat van de haard.

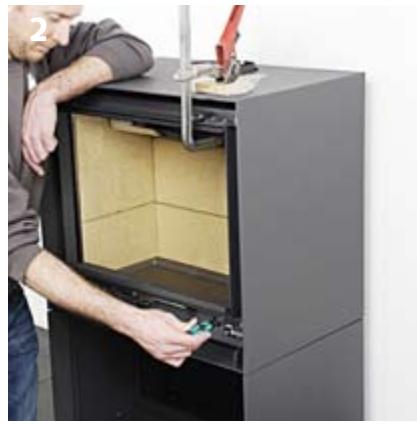

Bevestig de kap met de 4 voorste schroeven [foto 2], te beginnen met de onderste schroeven. Om de gaten te doen samenvallen, kan u een sergeant gebruiken (vermijd krassen op de kap).

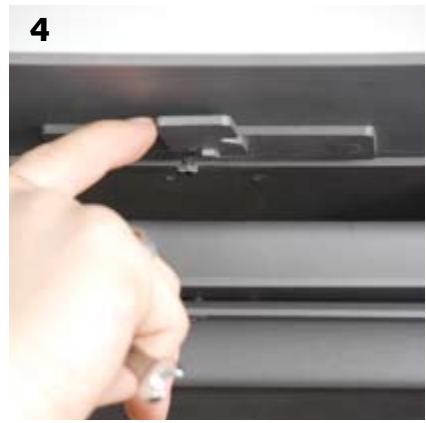

Het bovenste deel van de kap要去 aansluiten op de haard, een grendel is daartoe voorzien [foto's 3 en 4].

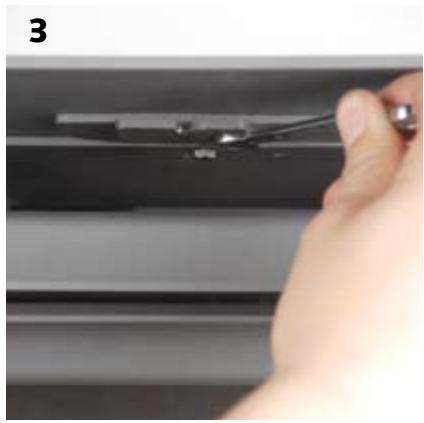

• deblokkeer de zeskantschroef van de grendel [foto 3]
• maak een 3/4 draai en zet opniew vast [foto 4].

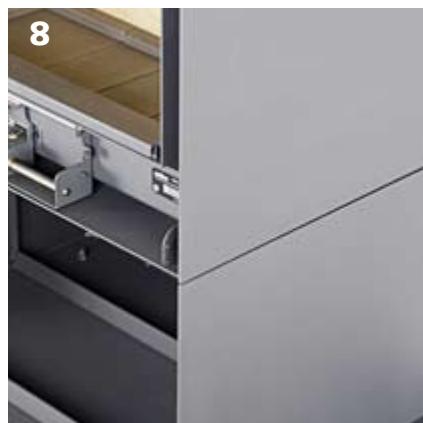

Uitlijning van de kap van de haard met het onderstel

Controleer de afstelling van de awhilekant, eerst in de diepte en dan aan de zijkanten. Corrigeer indien nodig.

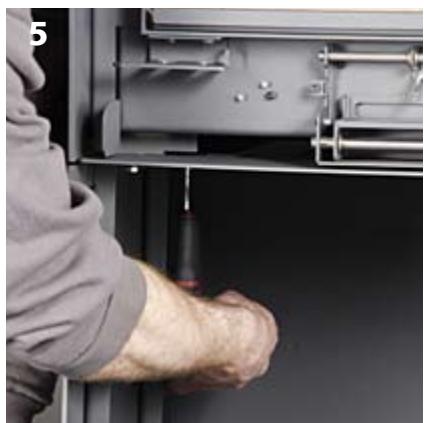

Schroef met behulp van een sleutel nr. 10 de awhilekant van de sukkel op de haard vast via de binnenkant van het onderstel [foto 5].

Pas indien nodig de Voorkant aan en schroef de Voorkant van de sukkel vast, nog algijd via de binnenkant van het onderstel.

Voor het verwolg van de montage, ziede installmentiehandleiding van de Stuv 16-cube, vanaf pagina 13.

PRODUKTVORSTELLUNG

Abmessungen

Empfehlung

De Stúv haarden worden ontworpen

en vervaardigd in Belgie door Stuv sa

Stúv behoudt zich hetrecht voor wijzigingen door te voeren zonder

vooraftergaande kennisgeving. Deze handleiding werd met de grootste zorg opgesteld; we wijzen darüber elke verantwoordelijkheid af voor enige fouit die er toch zou zich ingeslopen.

Verantwoordelijk je uitgever: Gerard Pitance - rue Jules Borbouse 4

5170 Bois-de-Villers - Belgie

Afgedrukt op 100% gerecycled papier
