16-H - Zubehör für Holzofen STUV - Kostenlose Bedienungsanleitung

Produkttyp	Basis für Holzofen
Marke	STUV
Modell	16-H
Kompatibilität	Stuv 16-cube (Seriennummern: 16/58 ab Nr. 90817, 16/68 ab Nr. 95166, 16/78 ab Nr. 81637)
Material	Lackierter Stahl (nicht eingebrannte Lackierung, empfindlich)
Verstellbare Füße	Ja, 4 Füße zum Nivellieren
Außenluftzufuhr	Optional, Kit erhältlich (Kanal, flexible Leitung, Schellen, Muttern)
Installation	Vor der Installation des Ofens; Einhaltung der Sicherheitsabstände und der Tragfähigkeit des Bodens erforderlich
Packungsinhalt	1 Basis, 4 Schrauben M6x16 Sechskantkopf; optional: Kit Außenluftzufuhr
Sicherheit	Bodenbelastbarkeit prüfen; vorsichtig handhaben (empfindliche Lackierung); Transportschäden innerhalb von 48 Stunden melden
Garantie	Abdeckung von Transportschäden unter Vorbehalt der Meldung innerhalb von 48 Stunden
Herstellung	Belgien von Stuv SA
Pflege	Sanfte Reinigung; Kratzer auf der Lackierung vermeiden

Häufig gestellte Fragen - 16-H STUV

Welche Stuv Ofenmodelle sind mit der Basis 16-H kompatibel?

Die Basis 16-H ist ausschließlich für den Stuv 16-cube ausgelegt. Sie ist kompatibel mit den Versionen 16/58 (ab Nr. 90817), 16/68 (ab Nr. 95166) und 16/78 (ab Nr. 81637).

Muss ich die Basis vor dem Ofen installieren?

Ja, die Basis muss vor dem eigentlichen Ofen installiert werden. Es wird empfohlen, das Kit für die Außenluftzufuhr vor der Installation des Ofens vorzusehen, um eine erneute Demontage zu vermeiden.

Wie wird die Basis nivelliert?

Verwenden Sie die 4 mitgelieferten verstellbaren Füße. Schrauben Sie sie vollständig auf die umgekippte Basis, dann passen Sie die Höhe an, um die Basis an ihrem endgültigen Standort zu nivellieren.

Kann ich nach der Installation des Ofens eine Außenluftzufuhr hinzufügen?

Es ist besser, das Kit für die Außenluftzufuhr vor dem Ofen zu installieren. Wenn Sie den Ofen zuerst installieren, müssen Sie ihn für die Kit-Installation wieder demontieren. Wir empfehlen, dies im Voraus zu tun.

Ist die Lackierung der Basis widerstandsfähig?

Die Lackierung der Basis ist nicht eingebrannt, daher relativ empfindlich. Gehen Sie bei der Installation vorsichtig mit der Basis um und vermeiden Sie Kratzer.

Wie ist das Vorgehen, wenn die Basis während des Transports beschädigt wird?

Die Garantie deckt Transportschäden nur ab, wenn sie innerhalb von 48 Stunden nach Lieferung gemeldet werden und bei Erhalt ein Vorbehalt vermerkt wurde. Kontaktieren Sie Ihren Händler.

Muss ich die Tragfähigkeit des Bodens prüfen?

Ja, stellen Sie sicher, dass die Bodenbelastbarkeit ausreicht, um den Ofen und seine Basis zu tragen. Im Zweifelsfall einen Fachmann konsultieren.

Welche Referenznummern hat die Basis 16-H?

Die Referenzen der Basis hängen von der Größe ab: für 16/58 (Ref. 13010012), für 16/68 (Ref. 13010013), für 16/78 (Ref. 13010014).

Wie wird die Ofenverkleidung auf der Basis befestigt?

Setzen Sie die Verkleidung mit den Griffen auf den Ofen, zentrieren Sie die Öffnung im Verhältnis zum Rauchabzug, befestigen Sie sie dann mit den 4 vorderen Schrauben. Verbinden Sie den oberen Teil mit der Verriegelung, indem Sie die Sechskantschraube lösen, sie um 3/4 Umdrehung drehen und wieder festziehen.

Wo wird dieses Zubehör hergestellt?

Die Stuv-Öfen werden in Belgien von Stuv SA, rue Jules Borbouse 4, 5170 Bois-de-Villers, Belgien, entworfen und hergestellt.

BEDIENUNGSANLEITUNG 16-H STUV

Bitte lessen Sie vor Einbau bzw. Benutzung die Einbauanleitung und die Gebrauchsanweisung.

Beachten Sie, dass der Zubehör (Sockel) nur für den Stüv 16-cube bestimmt ist.

Die GarantiedecktTransportschaedenur dann ab,when sie innerhalb von48 Stunden nach der Auslieferunggemeldet wurden und die Annahme unter Vorbehalt erfolgte.

Der Einbau des zu dieserem Zubehör sowie der angrenzenden Materialien muss gemäß den Montageanleitung de Stuv 16-cube, den geltenden lokalen und nationalen Vorschriften bzw. den nationalen und europäischen Normen erfolgen.

Die Sockel sind für die Modelle ab den folgenden Seriennummern geeignet:

• 16/58-cube: ab Nr. 90817
• 16/68-cube: ab Nr. 95166
• 16/78-cube: ab Nr. 81637

Die Montage des Sockels muss vor dem eigentlichen Einbau des Kaminofens erfolgen.

Richten Sie den Sockel mithilfe der verstellbaren Füße waagerecht aus.

Zur Erinnerung: Es wird empfohlen, das Frischluftzufuhrset vor der Installation des Kaminofens zu montieren. Andernfalls muss der Kaminofen wieder demontiert werden.

Benöttiges Werkzeug

Frischluftzufuhr für die Verbrennung

Der Kaminofen besteht Luft für die Verbrennung.

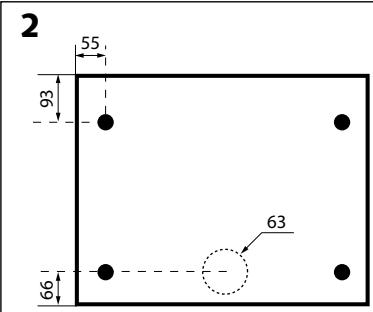

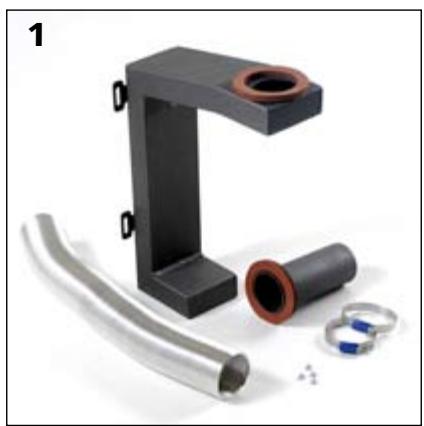

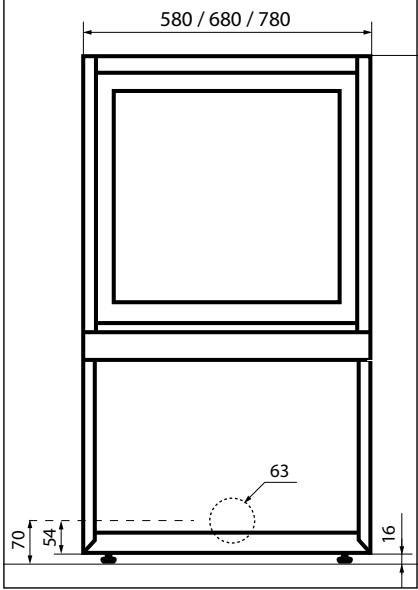

Prufen Sie im Falle einer Montage mit dem Frischluftzufuhrset [Foto 1] anhand der angegebenen Maße [Schemazeichnung 2] die Achsen der Luftzufuhr. Ein späterer Einbau des Luftzufuhrsets ist nur mit einer Demontage des Kaminofens möglich.

Achten Sie darauf, dass das Rohr beim Einbau nicht beschädigt wird.

Tragfähigkeit des Untergrunds

Vergewisern Sie sich, dass die Tragfähigkeit des Bodens für die Aufstellung des Kaminofens und sein Sockel ausreichend ist. Ziehen Sie im Zweifelsfall einen Fachmann zu Rate.

Auspacken

Achtung!

Die Lackierung des Sockels wurde nicht im Ofen gebrannt und ist davon relativ empfindlich. Gehen Sie bei der Montage entsprechend vorsichtig mit dem Sockel um.

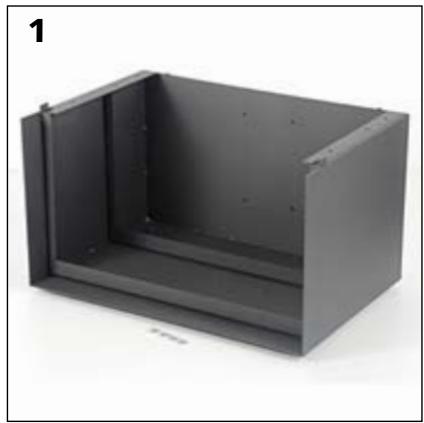

Überprüfung des Lieferumfangs

• 1 Sockel (für 16/58: Nr. 010012, für 16/68: Nr. 13010013, für 16/78: Nr. 13010014)
• 4 Sechskantschrauben M6 x 16

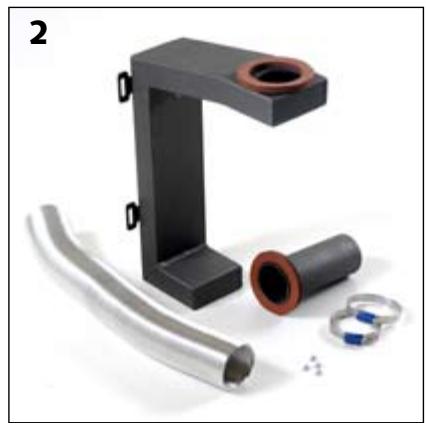

Option: Frischluftzufuhr für den Sockel des Stüv 16-cube:

• 1 Luftzufuhrkanal
• 1 Anschlussstutzen
  -1 Flexrohr
• 2 Rohrschellen
• 4 Muttern M4

Montage

Vorbereitung der Bodenplatte und des Sockels für den Stúv 16-cube

Packen Sie den Stüv 16-cube aus (siehe Seite 8 und 9 der Installationsanleitung des Stüv 16-cube).

Nehmen Sie die Bodenplatte und die 4 verstelltbaren Füße zur Hand.

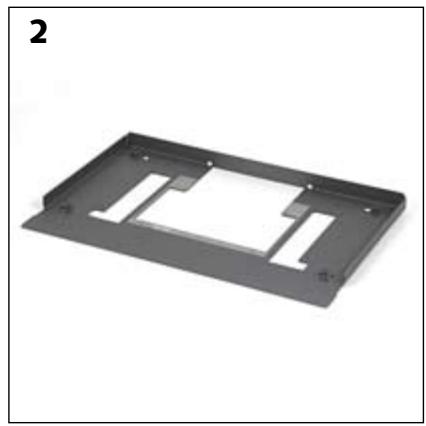

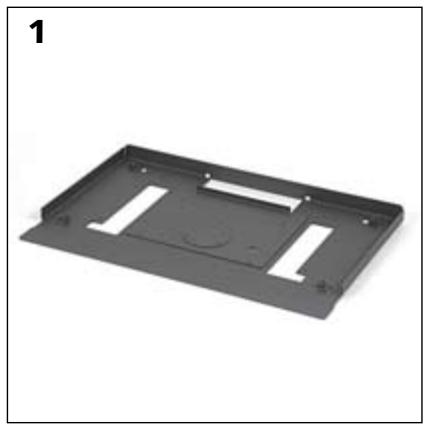

Entfernen Sie mit einem 3-mm-Inbusschluss den Verschluss der Luftzuführ und die vordere und hintere Zugangsklappe der Bodenplatte [Foto 1 und 2]. Die Bauteile werden bei dieser Installation nicht mehr benötigt.

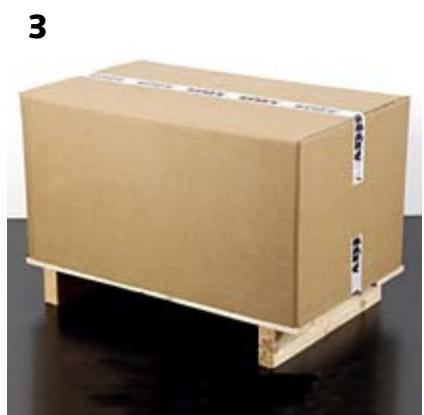

Entfernen Sie die Verpackung des Sockels für den Stüv 16-cube [Foto 3].

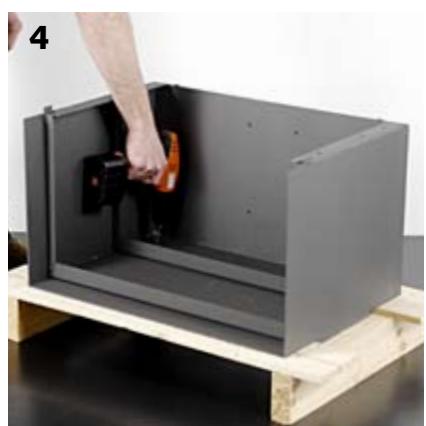

Schrauben Sie den Sockel mithilfe eines Akkuschraubers (Bit TX 20) vonder Holzpalette ab [Foto 4].

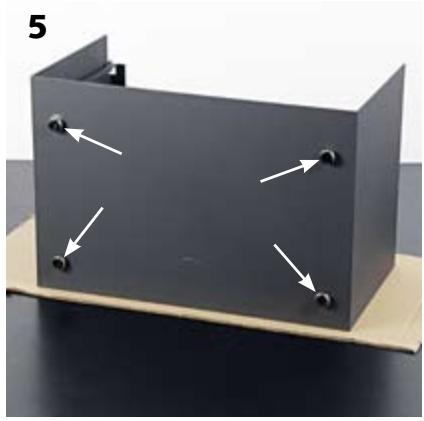

Legen Sie einen Schutzkarton am Boden auf und kippen Sie den Sockel auf den Rücken. Bringen Sie die 4 verstellbaren Fuß am Sockel an undziehen Sie sie ganz fest [Foto 5].

Vorbereitung des Frischluftzufuhrsets (Option)

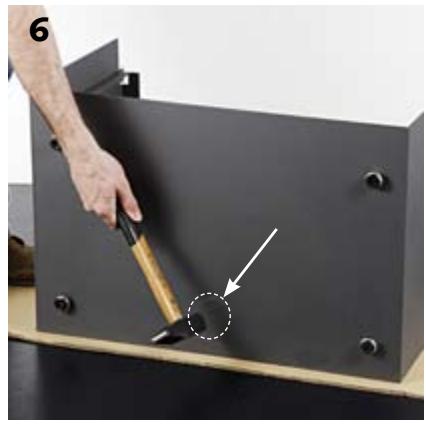

Stemmen Sie mit einem Hammer entsprechend der gewünschten Konfiguration die untere bzw. darüber Luftzufuhröffnung frei [Foto 6].

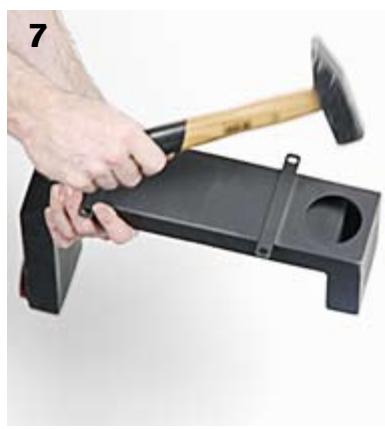

Gehen Sie entsprechend der gewünschten Konfiguration gleichermaBen mit dem Luftzufuhrkanal vor [Foto 7].

Stellen Sie den Sockel am endgültigen Standort auf.

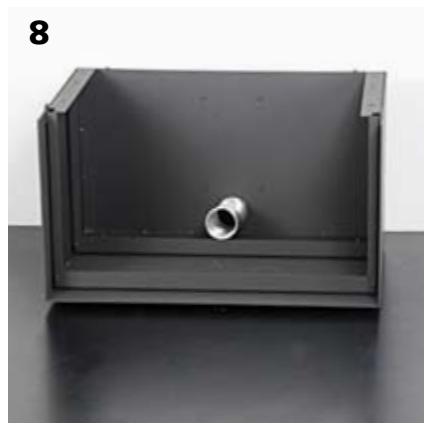

Fuhren Sie das Flexrohr der Luftzufuhr durch die Sockelöffnung [Foto 8].

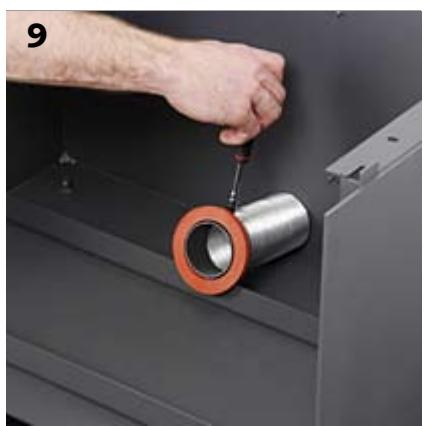

Schieben Sie die Rohrschelle auf das Flexrohr. Stecken Sie das Anschlussstück bis zum Anschlag in das Flexrohr. Schrauben Sie die Rohrschelle mit einem 7-mm-Schlüssel fest, um die Teile zusammenzuhalten [Foto 9].

Im Falle einer Luftzufuhr durch den hinteren Teil, erhalten Sie die Kappe vom Holzsockel entfernt (Punkt 6) und legteihn auf die Aussparung von der Unterseite der Holzsockel (zwischen dem Kanal und Holzsockel). Diese Kappe dient dann als Querstrebe [Foto 10].

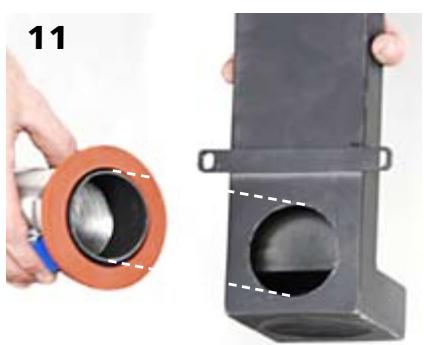

Positionieren Sie den Luftzufuhrkanal an seinem Einbauort. Achten Sie daraufuf, dass das Anschlussstück ordnungsgemäß in der Öffnung des Kanals sitzt [Foto 11].

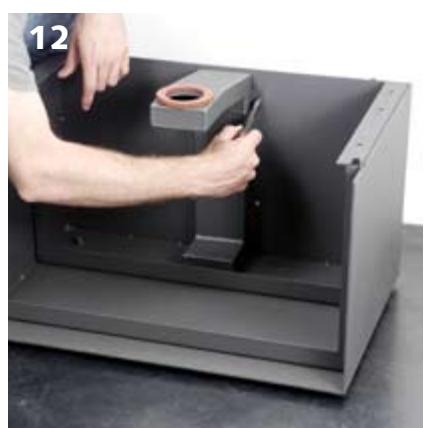

Befestigen Sie den Kanal mit den 4 Muttern M4 [Foto 12].

Wenn dies nicht bereits der Fall ist, stellen Sie den Sockel auf die Fuße. Stellen Sieihn dann am endgültigen Standort auf. Überprüfen Sie die Einhaltung des Sicherheitsabstands zu brennbaren Materialien. Bezüglich des Abstands im Vorderbereich siehe die Installationsanleitung des Stuv 16-cube.

Aufsetzen der Bodenplatte und des Kaminofens

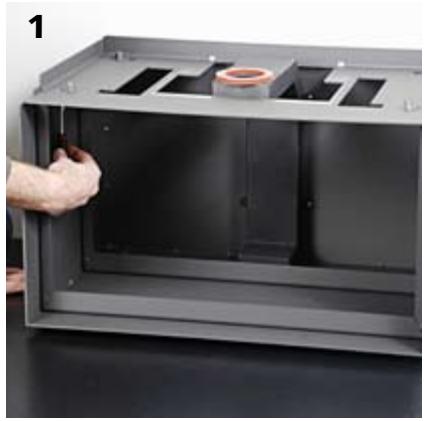

Setzen Sie die Bodenplatte auf den Sockel auf. Die Sechskantschrauben M6x16 provisorisch anschrauben, ohne festuziehen, um die Bauteile noch entsprechend ausrichten zu konnen [Foto 1].

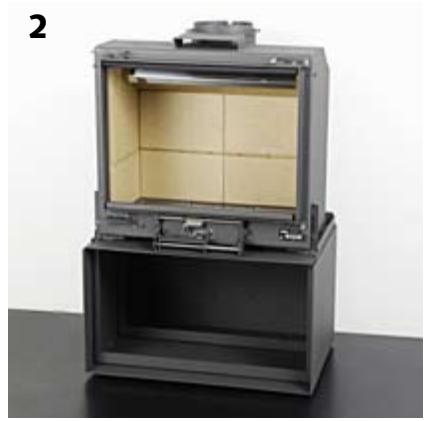

Stellen Sie den Kaminofen auf die Bodenplatte [Foto 2].

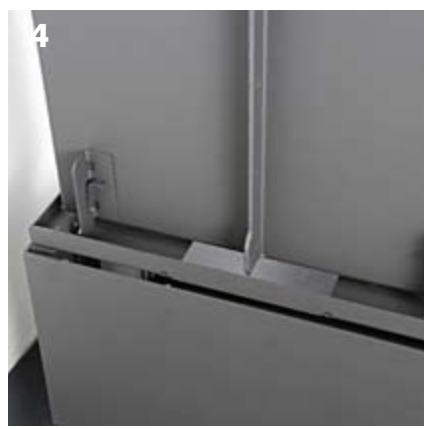

Befestigung der Bodenplatte-Kaminofen-Verbindungsstücke

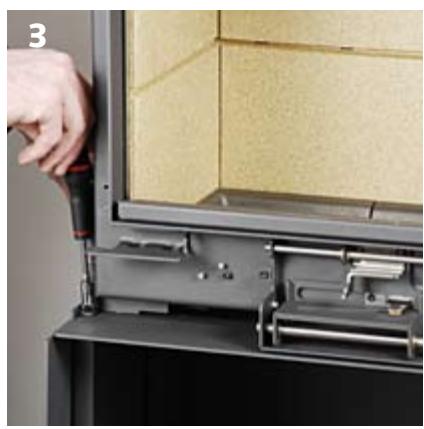

Schrauben Sie die 2 Verbindungsstücke - links und rechts - mit den Sechskantschrauben M5 x 12 fest [Foto 3].

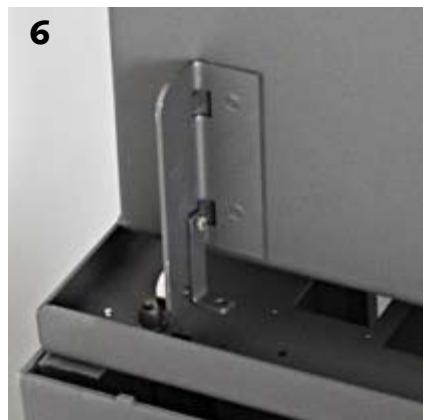

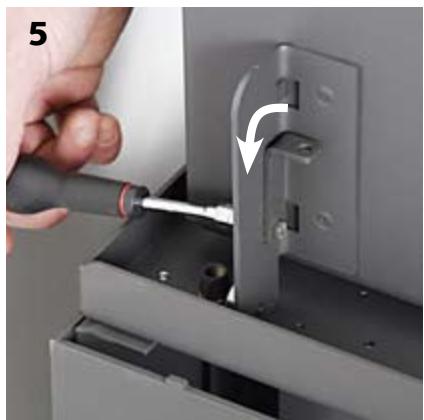

Lockern Sie die 2 hinteren Verbindungsstücke [Foto 4 und 5]. Kippen Sie den Kaminofen weniger nach vorne, damit die hinteren Verbindungsstücke nach unterzeigen [Foto 6].

Ziehen Sie die Schraube an der Drehachse wieder fest und befestigen Sie die Verbindungsstücke mit den 2 Sechskantschrauben M5 x 12.

Anbringen der Außenverkleidung des Kaminofens

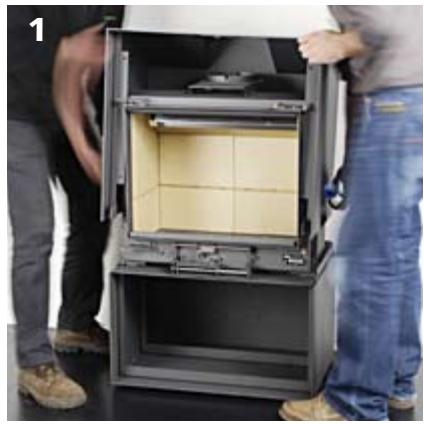

Die Außenverkleidung mithilfe der darauf vorgesehenen Griffe auf den Kaminofen aufsetzen [Foto 1].

Fluchten Sie den Ausschnitt der Außenverkleidung mit dem Rauchabzug des Kaminofens.

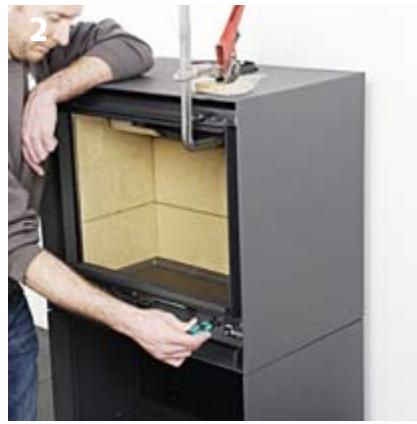

Befestigen Sie die Außenverkleidung vorne [Foto 2] mit den 4 Schrauben. Beginnen Sie mit den unteren Schrauben. Zum Fluchten der Öffnungen können Sie eine Schraubzwinge verwenden (nicht die Außenverkleidung zerkratzen).

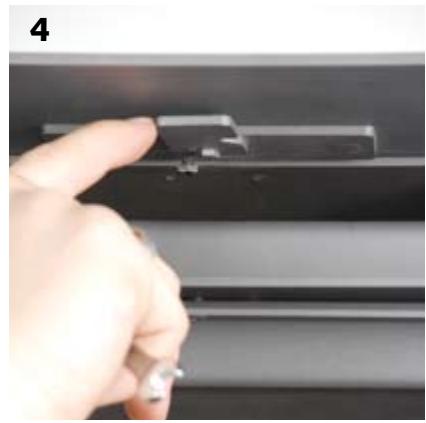

Der obere Teil der Außenverkleidung wird mithilfe einer Verriegelung am Kaminofen fixiert [Foto 3 und 4].

• Lockern Sie die Sechskantschraube der Verriegelung [Foto 3].
• Drehen Sie den Riegel um 270^ [Foto 4] undziehen Sie die Schraube wieder fest.

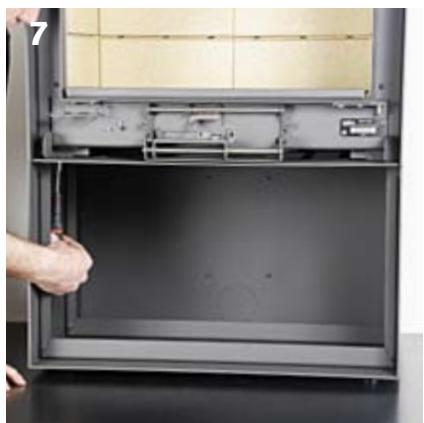

Bündiger Abschluss zwischen Kaminofen-Außenverkleidung und Sockel

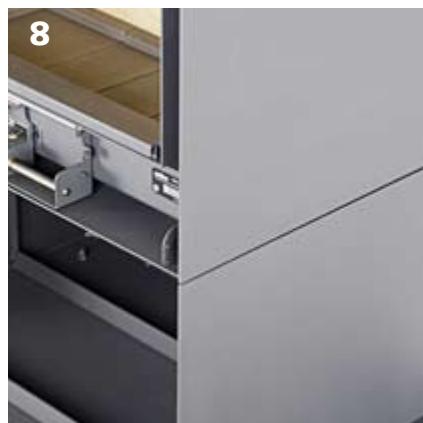

Überprüfen Sie, ob halten, seitlich und in der Tiefe ein bündiger Abschluss besteht. Korrigieren Sie gegebenenfalls.

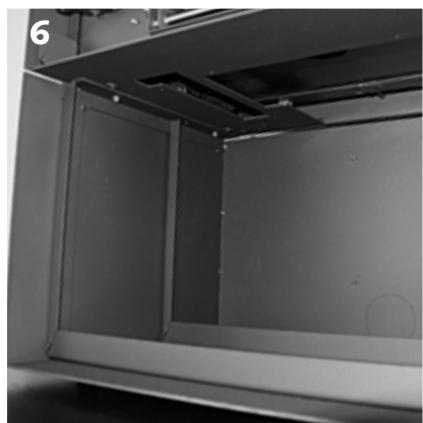

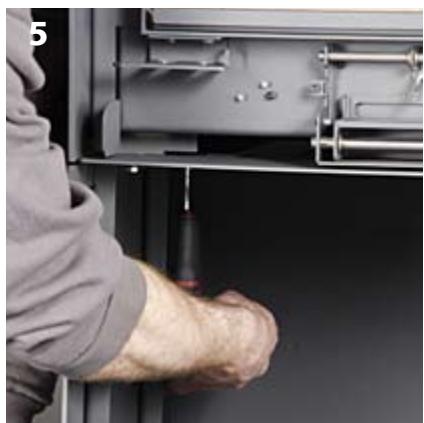

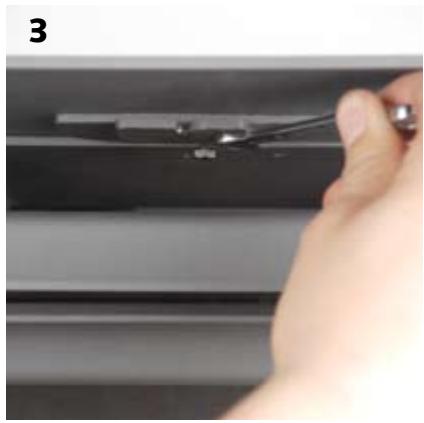

Schrauben Sie den hinteren Teil des Sockels von der Sockelinnenseite aus mit einem 10-mm-Schlüssel am Kaminofen an [Foto 5].

Nehmen Sie vorne ggf. Anpassungen vor und schrauben Sie den Vorderteil wieder von der Sockelinnenseite aus fest.

Bezüglich der weiteren Montageschritte siehe die Installationsanleitung des Stüv 16-cube ab Seite 13.

Stúv-Kaminöfen werden in Belgien

entworfen und hergestellt von

Stuv sa

B-5170 Bois-de-Villers (Belgien)

[e-mail] - www.stuv.com

Stúv besteht sich unangekündigte Änderungen vor. Diese Anleitung wurde

mit größter Sorgfalt verfasst, davon wird für etwaige Fehler keine Haftung

übernommen. Verantwortlicher Herausgeber: Gérard Pitance - rue Jules

Borbouse 4 - 5170 Bois-de-Villers - Belgien

Gedruckt auf 100% Altpapier
