GEBRUIKSAANWIJZING ADH 254 A ATIKA

Bedieningshandleiding - Veiligheidsinstrcties -

Reserveonderdelen

ADH 254 A

Seite 1

Page 12

Page 23

Blz. 34

U mag het apparaat Niet in bedrijf nemen, voordat U deze bedieningsaanwijzing heeft gelezen, alle instructies heb tegevolgd en het apparaat volgens de beschrijving heegt gemonteerd. Bewaar deze bedieningsaanwijzing voor alle toekomstige toepassingen.

Elektrische toestellen behoren nicht in de huisafval. Toestellen, toebehoren en verpakkingaar een milieuvriendelijk recycling brengen.

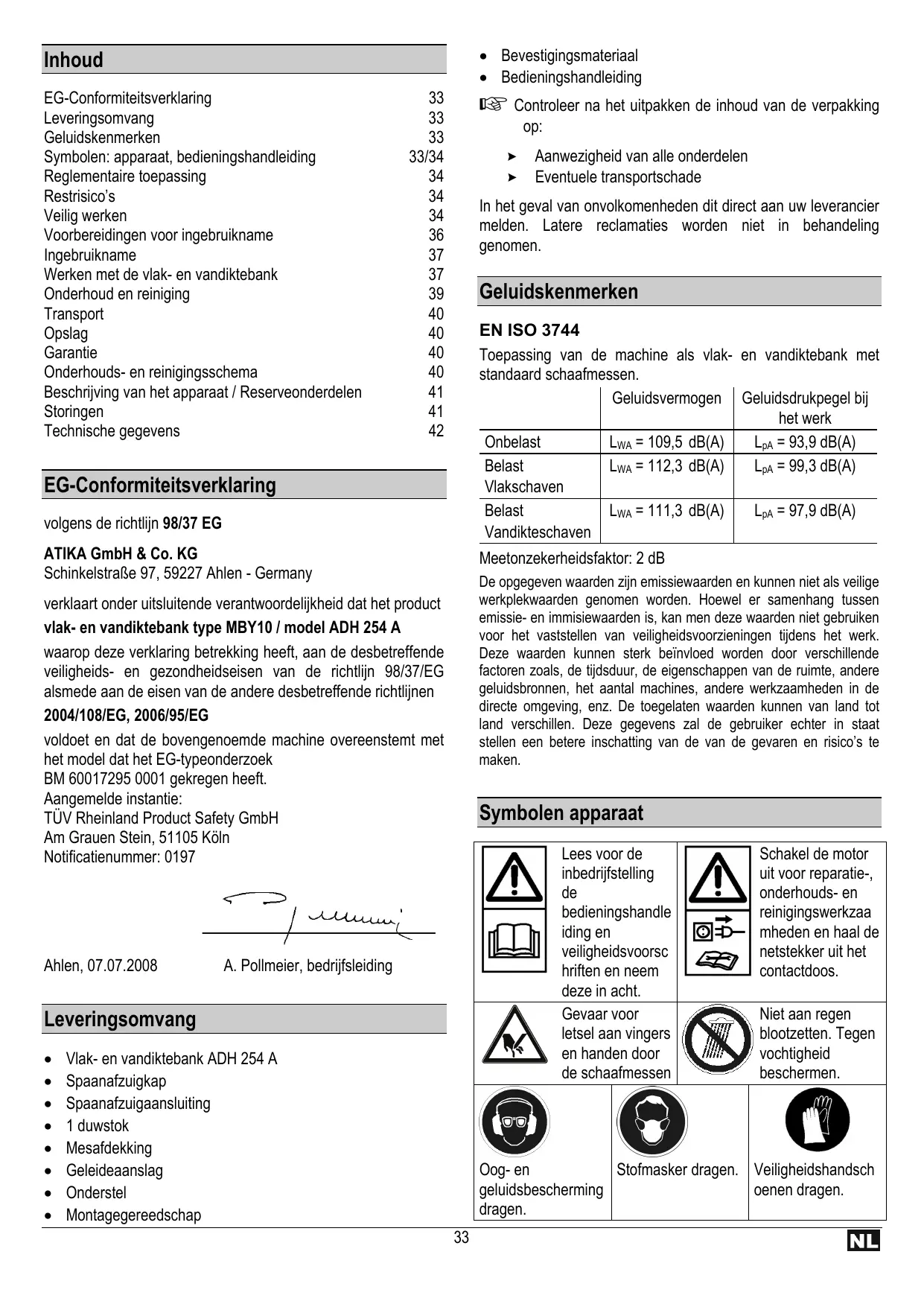

Inhalt

EG-Conformiteitsverklaring 33

Leveringsomvang 33

Geluidskenmerken 33

Symbolen: apparatus, bedieningshandleiding 33/34

Reglementaire toepassing 34

Restrisico's 34

Veiligwerken 34

Voorbereidingen voor ingebruikname 36

Ingebruikname 37

Werken met de vlak- en vandiktebank 37

Onderhoud en reiniging 39

Transport 40

40

Garantie 40

Onderhouds-enreinigingschemaa 40

Beschrijving van het apparaat / Reserveonderdelen 41

Storingen 41

EG-Conformiteitsverklaring

volgens de richtig 98/37 EG

ATIKA GmbH & Co. KG

verklaart onder uitsluitende verantwoordelijkheid dat het product

vlak- en vandiktebank type MBY10 / model ADH 254 A

haarop.Deze verklaring betrekking heeft, aan de desbetreffendeveiligheids- en gezondheidseisen van de richtlijn 98/37/EGalsmede aan de eisen van de andere desbetreffende richtlijnen

voldoet en dat de bovengenoemde machine overeenstemt met het model dat het EG-typeonderzoek

BM 60017295 0001 gekregen heeft.

Aangemelde instantie:

TÜV Rheinland Product Safety GmbH

Notificatienummer: 0197

Ahlen, 07.07.2008

A. Pollmeier, bedrijfsleiding

Leveringsomvang

Vlak-en vandiktebank ADH 254A
- Spananafzuigkap
- Spananafzuigaansluiting
1 duwstok
- Mesafdekking
- Geleideaanslag
- Onderstel
Montagegereedschap

• Bevestigingsmaterial
  Bedieningshandleiding

Controller na het uitpakken de inhoud van de verpakking op:

Aanwezigheid van alle onderdelen
Eventuele transportschade

In het geval van onvolkomenheden dit direct aan uw leverancier melden. Latere reclamaties worden nicht in behandeling genomen.

Geluidskenmerken

EN ISO 3744

Toepassing van de machine als vlak- en vandiktebank met standard schaafmessen.

	Geluidsvermogen	Geluidsdrukpegel bij het werk
Onbelast	LWA=109,5 dB(A)	LpA=93,9 dB(A)
Belast Vlakschaven	LWA=112,3 dB(A)	LpA=99,3 dB(A)
Belast Vandikteschaven	LWA=111,3 dB(A)	LpA=97,9 dB(A)

Meetonzekerheitsfaktor: 2 dB

De opgegeven waarden zijn emissiewaarden en{kunnen nicht als veilige werkplekwaarden genomen worden. Hoewel er samenhang:tussen emissie- en immisiewaarden is, kan men deze waarden Niet gebruiken voor het vaststellen van veriligheidsvoorzieningen tijdens het werk. Deze waarden kunnen sterk beinvloed worden door verschillende factoren zoals, de tijsduur, de eigenschappen van de ruimte, andere geluidsbronnen, het aantal machines, andere werkzaamheden in de directe omgeving, enz. De toegelaten waarden kunnen van land tot land verschillen. Deze gevevens zal de gebruiker beschter in staat stellen een betere inschatting van de van de gevaren en risico's te make.

Symbolen apparatus

Lees voor de inbedrijfstelling de bedieningshandle iding en veiligheidsvoorsc hriften en neem deze inRCT.		Schakel de motor uit voor reparatie., onderhouds- en reinigingswerkzaa mheden en haal de netstekker uit het contactdoos.
Gevaar voor letsel aan vingers en handen door de schaafmessen		Niet aan regen blootzetten. Tegen vochtigheid beschemen.
Oog- en geluidsbescherming dragen.	Stofmasker dragen.	Veiligheidshandsch openen dragen.

Symbolen bedieningshandleiding

	Dreigend gevaar of gevaarlijke situatie. Het nicht opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.
	Belangrijke aanwijzing voor het vakkundig gebruik. Het nicht opvolgen van deze aanwijzingen kan storingen aan de machine veroorzaken.
	Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.
	Montage, gebruik en onderhoud. Hier worden preciesuitgelegd wat u moet doen.

Reglementaire toepassing

• De vlak- en vandiktebank is alleen geschikt voor thuisgebruik en hobbiesmatig gebruik. De vlak- en vandiktebank is bedoeld voor het vlakschaven en vandikteschaven van massief hout. De toegestane afmetingen van de werkstukken要去en in acht worden genomen (zie Technische geevens). Bij het vandikteschaven要去 het contactoppervlak van het werkstuk vlak�.
• De vlak- en vendiktebank is nicht geschikt voor buitengebruik.
  U mag alleen werkstukken verwerken die vielig ondersteund of geleid können worden.
• Om veilig te werken, moet de machine stevig worden bevestigd op de ondergrond waarop ze is neergezet (zie "Montage")
• De vlak- en vandiktebank is nicht geschikt voor het snijden van holten, tappen of andere vormen.
• Tot de reglementaire toepassing behoort ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en het opvolgen van de veiligheidsvoorschriften van de fabrikant.
• Men要去 sich tevens houden aan de algemeen geldende verilgheid- en gezondheids- voorschriften en die aanvullende voorschriften van het bedrivf.
• Alle verdere toepassingen gelden als nicht volgens de voorschriften. Voor de hieruit voortvloeijeende schade is de fabrikant Niet aansprakelijk – de aansprakelijkheid is alleen voor de gebruiker.
• Bij eigenmachtige veranderingen aan de vlak- en vandiktebank is de fabrikant Niet aansprakelijk voor hieruit voortvloeijeende schade van welke aard dan ook.
• De vlak- en vandiktebank mag alleen voorbereid, gezrukten onderhoven worden door Personen die hiermee vertrouwd en over de gezvaren geinformeerd zichn. Reparatiewerkzaamheden mogen alleen via ons resp. door een door ons benoemde servicedienst worden uitgevoerd.
• De machine mag Niet in door explosie bedreigde omgeving worden toegepast of aan regen worden blootgesteld.
• Metalen onderdelen (spijkers etc.) moeten absolut uit het te schaven materiaal verwijderd worden.

Restrisico's

Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een aantal restricties.

De restrictions können geminaliseerd worden wanner de veiligheids-, gebruiks-, gezondheid- en onderhoudsvoorschriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen.

• Gevaar voor letsel aan vingers en handen door het aanraken van de messen opplaatsen die Niet afgedekt zich.
• Gevaar voor letsel aan vingers en handen bij het wisselen van gereedschap.
• Knellen van de vingers bij het openen van de veiligheidsafdekkingen.
• Terugslag van het werkstuk of delen hiervan.
• Gevaar door stroom door het nicht juist aansluiten van de aansluitdraden.
• Het aanraken van onder spanning staande delen bij geopende elektrische delen.
• Verminding van het gezoor bij langdurig werkken zonder gezoorbeschemming.
• Emissie van gezondheidsschadelijk houtstof bij gebruik zonder afzuiging of spaanzak.

Verder kann er ondanks alle genomen maatregelen nicht zichtbare restrictions bestaan.

Veilig werken

Bij ondeskundig gebruik konnen houtbewerkingsmachines gevaarlijk zijn. Worden elektrowerktuigen toegepast,要去en de principiele verilgheidsvoorzieningen worden opgevolgd om het risico van vuur, elektrische slag en verwondingen van Personen uit te sluiten.

Lees en volg de onderstaande aanwijzingen, de voorschriften ter voorkoming van ongevalten en de algemene veriligeidsvoorschriften op, om u zich en anderen gegen verwondingen te beschermen.

Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.
Bewaar deze veiligheidsvoorschriften goed.

Maak u voor gebruik met het apparaat vertrouwd, met behulp van de gebruiksaanwijzing.
- Gebruik de machine alleen waar hij voor gemaakt is (zie het betreffende hoofdstuk).
- Stel de machine op een antislipvaste en rechte ondergrond (gevaar van kantelen). Let erop dat de tafelbladen horizontal zijn.
- Vermijdt een abnormale lichaamshouding. Zorg voor een stabiele en uitgebalanceerde houding.
Wees oplettend. Let op dat, wat u doet. Ga met verstand te werk. Gebruik het apparaat Niet, wonneer u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.

Draag de juiste werkkleding.

• geen wijde kleding of sierraden, ze können worden gegrepen door bewegende delen
• Geen schoenen met gladde zolen dragen.
  Bij lang haar een haarnet dragen.

Draag persoonlijke beschermingsmiddelen:

• Gehoorbeschermer dragen (het geluidsnivo in de werkplaats komt over het algemeen boven de 85dB(A).
  Veiligheidsbril
  Stofmasker bij stofvervaardigende werkzaamheden

• Handschoenen bij het verwangen van de messen

• Zorg dat uw werkomgeving in orde is. Rommel kan ongevallen veroorzaken.

Let op de omgevingsinvloeden:

Stel de vlak- en vandiktebank nicht bloot aan regen.
- Gebruik de machine nicht in een vochtige of native omgeving.
Werk alleen bij toereikend zich. Zorg voor een goedeverlichting.
- Gebruik de machine nicht in de buurt van brandbare vloeistoffen of gassen.
- De bij het gebruik ontstane houtstof belemmert het vereist zich en is gedeeltelijk schadelijk voor de gezondheid. Sluit de spaanzak algid op het afzuigstuk van de machine aan.

Laat de machine nicht zonder toezicht aller.
- Personen onder 18 jaren mogen het werktuig nicht bedieren.
- Hou andere Personen op afstand.

Laat andere Personen, in het bijzonder kinderen, het gereedschap of de kabel Niet aanraken.

Houdt ze ver van uw werkplek weg.

• Overbelast de machine nicht. U werkkt beter en zeker met de juiste belasting van de machine.
• Werk alleen met alle veriligeidsvoorzieningen op de juiste wijze aangebracht en verander niets aan de machine wat de veriligeid in gevaar kan brengen.
• Neem de juiste werkpositie in. Ga aan de zijkant van de machine staan.
• Houd uw handen bij een draaiende machine op veilige afstand van de snijrol en van deplaats waar de spanen uitgeworpen worden.
• Houd algijd voldoende afstand tot de snijrol. Houdt gedurende het bedrijf voldoende afstand tot aangedreten bouwdelen.
• Verwijder voor het schaven alle spijkers en metalen onderdelen uit het werkstuk.
• Let erop dat het werkstuk geen kabels, touwen, snoeren of dergelijkke omvat.
  Bewerk geen hout dat veel knoesten of knoestgaten bevat.
• Begin pas met schaven, als de snijrol het vereiste toerental bereiktHSV.

• Gebruik uitsluitend scherpe schaafmessen, aangezien stompe schaafmessen nicht alleen het terugslaggevaar verhogen, maar ook de motor belasten.

• Gebruik voor het schaven van dunne werkstukken voorzieningen om de stukken hout in positie te brengen en te verplaatsen.

• Let er bij het schaven op dat de Niet-gebruekte snijrol door de mesafdekking worden afgedekt.
• Gebruik alleen gereedschap dat aan de norm NEN-EN 847-1 voldoet en met MAN gekenmerkt is.

Het gebruik van gereedschappen en toebehoren van een ander fabrikaat kan risico's met zich meebrengen.

• Gebruik voor het bewerken van korte werkstukken duwhouten of duwstkoken.
• Gebruik geen kapotte duwstokken en -houten.

• Bewaar duwhouten en -stokken algid bij de machine, als zeniet gebruikt worden.

• Beveilig lange werkstukken gegen afglieden aan het einde van het schaven. Gebruik hiervoord bijvoorbeeld afrolstandaards of soortgelijke voorzieningen.

• Verwijder splinters, spanen en afval nicht met uw handen uit deGeVarenzone van de snijrol.

• Schakel de machine uit en neem de steker uit het stopcontact bij:

• reparatiewerkzaamheden

• onderhouds- en reinigingswerkzaamheden
• Verhelpen van storingen (aar hoor ook het verwijderen van vastzittende spanen of splinters bij)
• controle van de aansluitleidingen, of deze verstrengeld of beschadigd zijn
• transport van de machine
• verranging van messen

• Het verlaten van de machine (ook voor een korteijd).

• Onderhoud uw machine zorgvuldig:

• Houdt de werktuigen scherp en schoon, om beter en veilig te können werken.

• Volg de onderhoudsvoorschriften en de instructies omtrent voor de werktuigwissel op.

• Hou de handgrepen vrij van vet en olie.

• Onderzoek de machine op eventuele beschadigingen.

• Voordat de machine verder worden gebruikt,要去 zorgvuldig worden onderzocht of de beschermingsvoorzieningen enlicht beschadigde onderdelen fouloos en volgens de voorschriften functioneren.

• Controleer of alle bewegende delen van de machine goed functioneren en Niet klemmen of beschadigd zich. Alle onderdelen要去en correct gemonteerd zich en aan alle voorwaarden voldoen om een optimale werkung van de machine te garanderen.
• Beschadigde bescherminrichtingen en delen要去en, indienoodzakelijk,dooreenerkende reparatiewerkplaats gerepareerd of verwisseld worden. Met uitzondering indien in de gebruiksaanwijzing anders aangegeben.
• Beschadigde of onleesbare veiligheids stickers davon te worden verrangen.

Laat geen sleutels steken!

Controleer vór het inschakelen algijd of de sleutels en instelgereedschappen verwijderd�.
- Bewaar ongebruike apparaten op een droge, afgesloten plaats buiten de reikwijdte van kinderen op.

• Uitvoering van de verlangkabel volgens IEC 60 245 (H 07 RN-F) met een aderdoorsnede van minimaal

1,5 mm² bij een lenght tot 25 m.
2,5 mm² bij een lenghte vanaf 25 m.

• Lange en dunne aansluitkabels zorgen voor een spanningsverlies. De motor bereikt zijn maximaal vermogen Niet meer, de werkking van het apparaat worden gereduceerd.
• Stekker en aansluitdozen aan aansluitleidingen moeten uit rubber, zicht PVc of een ander thermoplastisch materiaal vandezelfde mechanische vastheid+zijn of met dit materiaal zichn gecoat.
• Beschermt u zich gegen elektrische slag. Raak geen geaarde delen aan.
• De stekkervoorzieening van de aansluitleiding要去 gegen spatwater beveiligd�.
• Wikkel bij gelebruik van een kabeltrommel de kabel geheel af.
• Gebruik de kabel Niet voor doeleinden waroor hij nicht geschikt is. Bescherm de kabel gegen但它, olie of scherpe randen. De steker Niet met de kabel uit het stopcontact trekken.
• Controller de aansluitkabel van de machine regelmatig en LAST hem indien nodig verwangen door een vakman.
• Bij het verleggen van de aansluitkabel erop letten dat deze Niet stoort, gekneust, geknikt en de steekverbinding Niet nat worden.
• Controller de verlngkabel regelmatig op beschadigungen en verrang hem als hij beschadigd is.
• Gebruik geen defecte kabels.
  Maak geen geknutselde elektrische aansluitingen.
• Veiligheidsvoorzieingen nooit overbruggen of buitenwerking stellen.
• Het apparatus via een veiligheidsschakelaar (30 mA) aansluiten.

Elektrische aansluitingen of reparaties mogen alleen door een erkend bedrijf of een erkende reparatiewerkplaatsuitgevoerd worden. Deplaatselijke voorschriften要去en opgevolgd worden.

Reparaties aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaats uitgevoerd worden.

Alleen de originele toebehoren en onderdelen gebruiken. Bij het gebruik van Niet originele onderdelen können risico's voor de gebruiker ontstaan. De fabrikant kan nicht aansprakelijk gesteld worden voor ongevalten hierdoor ontstaan.

Voorbereidingen voor ingebruikname

Om de machine correct te latent functioneren moet u de volgende aanwijzingen opvolgen.

• Zet de vlak- en vandiktebank neer op eenplaats die aan de volgende voorwaarden voldoet:

slipbestendig
Trillingsvrij
Vlak
- geen struikelgevaren
voldoendelichtomstandigheden

• Controleer voor ieder gebruik:

• de aansluitkabels op beschadiging (scheuren, sneden o. d.)

gebruik geen beschadigde aansluitkabels.

• De duwstok binnen handbereik is.

• of de nicht-gebruikte snijrol door de mesafdekking is afgedekt

• Ga bij het werkken Niet direct voor ofijken de machine, maar ernaat staan.

U moet de volgende delen aanbrengen:

Onderstel A1 - A7

• Monteer de vier delen van het onderstel aan de hand van de afbeeldingen A1 - A7.
  Roep de hulp van een tweede persoon in enplaats de vlaken vandiktebank op het onderstel.
• Bevestig de vlak- en vendiktebank op het onderstel.

Bevestiging op de vloer A8

Bevestig de vlak- en vendiktebank met vier schroeven op de vloer.

Geleideanslag B1 - B9

• Bevestig de aanslaggeideplaat (7) op de behuizing.
  Schuif de aanslagdrager (10) in en bevestig de bevestigingshendel (12).
  Monteer de aanslag (13).

Afzuiging C1 - C7

• Breng het afzuiigstuk (16) aan.
• Steek de afzuigslang (17) op en bevestig deze met de klem (18).
• Verbind de afzuigkap (27) met de afzuigslang en draai de klem vast.
• Plaats de spaanzak (19) op het afzuigstuk en bevestig hem met de klem.

Ingebruikname

Aansluiting op het net

Vergelijk de op het typeplaatje van de machine vermelde spanning, bv. 230 V, met de netspanning en sluit de machine aan het desbetreffend en reglementair stopcontact aan.

Wisselstroommotor:

Schuko contactdoos gebruiken met een netspanning van 230V , een aardlekschakelaar en 10 A traag afgezekerd.

• Gebruik aansluit- resp. verlengkabels met eenaderdoorsnede van ten minste 1,5 ~mm^2

In-/ uitschakelaar

Gebruik geen toestel waar bij de schakelaar Niet kan worden in- en uitgeschakeld. Beschadigde schakelaars要去en onmiddelijk worden gerepareerd of verrangen door de klantenservice.

Inschakelen

Druk op de groene knop (I) aan de schakelaar.

Bij stroom uitval schakelt de machine automatisch uit. Om de machine wee in te schakelen druk op de groene knop (I).

Uitschakelen

Druk op de rode knop (0)

NOOD-UIT-schakelaar

In een noodgeval kan de vlak- en vendiktebankuitgeschakeld worden door op de NOOD-UIT-schakelaar (21) te drukken.

(motorveiligheid)

De motor is uitgerust met een veiligheidsschakelaar en schakelt bij overbelasting zichstandiguit.

Als de motor is afgekoeld (ca. 5 - 10 min)kest u de machine wee inschakelen.

Druk op

1. de rode (0) knop
2. dekleine knop naast de schakelaar (20)
3. de groene knop (I) om te starten

De bij het gebruik ontstane houtstof belemmert het vereist zichen is gedeeltelijk schadelijk voor de gezondheid.

Sluit de spaanzak (19) waarom algijd op het afzuigstuk (16) aan.

Maak de spaanzak regelmatig leeg.

De motor loopt alleen, als de afzuigkap (27) correct aangebracht is en daardoor de veiligheidsschakelaar activeert.

Werken met de vlak- en vandiktebank

Voor aanvang van de werkzaamheden dient u de volgende punten in acht te nemen om de kans op verwondingen zo laag möglich te houden.

Werkplek opgeruimd?
Staat de vlak- en vendiktebank stabel?
Zijn alle bevestigingssschroeven goed vastgedraaid?
Zijn de messen correct op de snijrol bevestigd?
Is de duwstok binnen handbereik?
- U mag het apparaat Niet gebruiken voordat u deze bedieningshandleidning heeft gelezen, alle voorschriften.haveft opgevolgd en het apparaat als voorgeschreven heeft gemonteerd!

De volgende punten zijn belangrijk:

• Let erop dat het Niet-begruike gedeelte van de snijrol door de mesafdekking afgedekt worden.
• Blijf buiten deGeVarenzone.
• Leg uw handen vlak en met gesloten vingers op het werkstuk.
• Verwijder losese delen, spanen en splinters nicht met de hand.
  Sluit de spaanzak aan.
• Let erop dat de aanvoerrollen en snijgereedschappen vrij van spaanders en schaafmeel�.
• Bewerk alleen werkstukken die aan de voor deze machine aangegeven afmetingen voldoen (zie Technische gegevens, pagina 42)
  Leid het werkstuk Niet terug via de onbeschermd draaiende snijrol.
  Stel na afloop van het werk dekleinste snijdiepe in.

Volg in ieder geval de veiligheidsvoorschriften van pag. 34

Vlakschaven

Het vlakschaven worden toegepast om een onregelmatig oppervlak vlak te schaven, bijvoorbeeld om de rand van een plank netjes af te werken.

Hierbij ligt het werkstuk boven op het aanvoertafelblad en wordt het aan de onderzijde bewerkt. De voedingsrichting is van rechtsaar links. E1

Voorbereidingen:

Vór instelwerkzaamheden de netsteker uithet stopcontact nemen.

Aanbrengen van de stofafzuiginrichting

1. Maak het vastzetwiel (24) op de slinger (25) los en draai de slinger maar links om het vlaktafelblad in de laagste positie te brengen. E2 - E3

2. Schuif de afzugkap (27) onder het aanvoertafelblad. Schuif de twee bevestigingsclips in de gleuven van het tafelblad. E4 - E5

3. Let erop dat de afzuigslang en spaanzak goed aangebracht zich.

Vlakschaven en voegen van werkstukken

Instellen van de geleideanslag

1. Zet de vastzehendel (12) los

Wanneer u de vastzethendel Niet voldoende kunt draaien, trekt u de hendelkop UIT en draait u deze terug.

1. Draai de geleideaanslag in de gewenste hoek, die u op de hoekschaal (40) kurz aflezen. Let erop dat de onderkant van de geleideaanslag bij het zwenken over de tafelrand loopt.

E8

1. Trek de vastzehendel (12) wee aan.

Instellen van de schaafdiepte

1. Draai aan de stelschroef voor de snijdiepe (29).
2. Op de snijdiepteschaal (45) kurz u de snijdiepie aflezen.

Instellen van de mesafdekking E10 - E12

1. Leg het werkstuk gegen de geleideanslag.
2. Maak de vastzetklem voor de mesafdekking (46) los.
3. De arm van de mesafdekking kan ingesteld worden door de stelschroef (30) te draaien.
4. Bij vlakke werkstukken (< 75 mm): schuif de mesafdekking (23) tot aan de geleideaanslag (13) en breng de mesafdekking overeenkomstig de werkstukdike omhoog. Draai de regelschroef (30).

Schuif het werkstuk iets onder de mesafdekking en LAST de mesafdekking op het werkstuk zakken.

Bij hoge werkstukken (>75mm)

laat de mesafdekking tot op het tafelblad en tot aan het werkstuk zakken. E12

Vlakschaven

1. Zet de motor aan.
2. Schuif het werkstuk over het aanvoertafelblad. E13
3. Houd uw vingers hierbij gesloten en voer het werkstuk met de vlakke hand over het aanvoertafelblad.
4. Druk het werkstuk bij het schaven van smalle zijden (voegen) met twee gesloten vuisten gegen de aanslag en het tafelblad en schuif het over het aanvoertafelblad. E14
5. Gebruik voor het vlakschaven en voegen van korte werkstukken de duwstok (31). E15
6. Oefen eerst op het afnametafelblad druk op het werkstukuit.
7. Schakel de machine uit, als u nicht meteen verder werkst.

Aanschuinen E16

1. Leg het werkstuk gegen de schuin geplaatste aanslag.
2. Stel de mesafdekking zodanig in dat ze het werkstuk net raakt.
3. Druk het werkstuk met uw linkerhand, met een gesloten vuist, gegen de aanslag en het afnametafelblad. Schuif het werkstuk met uw gesloten rechterhand over het aanvoertafelblad.
4. Schakel de machine uit, als u nicht meteen verder werkst.

Vandikteschaven

Het vendikteschaven worden toegepast om een werkstuk met een reeds vlak geschaafd oppervlak<dunner te schaven.

Hierbij worden het werkstuk door de schaafmachine geleid en op het oppervlak bewerkt. Het reeds vlak geschaaafde oppervlak ligt op het vlaktafelblad. De aanvoerrichting is tegenovergesteld aan de aanvoerrichting bij het vlakschaven, d.w.z. van links maar rechts.

i

Bij het vandikteschaven ontstaat aan het begin en aan het einde een uitstekend gedeelte op het werkstuk. Zaag het werkstuk waarom pas na het schaven op lengte.

Voorbereidingen:

Vór instelwerkzaamheden de netsteker uithet stopcontact nemen.

Aanbrengen van de stofafzuiiginrichting F1

1. Zet de vastzethendel (46) los en schuif de mesafdekking\ aar beneden van het tafelblad af.
2. Stel de geleideaanslag (13) op 90^ in en schuif hem over der rand van het tafelblad.
3. Plaats de afzuigkap (27) op de vlakplaat. Schuif de twee bevestigingsclips in de gleuven van het tafelblad.
4. Let erop dat de afzuigslang en spaanzak goed aangebracht zich.

Vandikteschaven F2-F3

1. Let erop dat de hendel voor de vandiktebankinstelling (35) zich in de bovenste positie befindt.
2. Stel de schaafdikte in. E2-E3

① De machine kan in een keer maximaal 2 mm afschaven. Stel deze afmetingECHTER alleen in bij:

• zeer scherpe schaafmessen,
• zachthout

• een werkstukbreedte die kleiner dan de maximale werkstukbreedte is

• Zet de motor aan.

• Schuif het werkstuk langzaam enrecht in de richting van de pijl. Het werkstuk worden automatisch ingetrokken.

• Leid het werkstukrecht door de schaafmachine.
• Schakel de machine UIT, als u nicht meteen verder werkt.

Onderhoud en reiniging

Voor aanvang van iedere onderhouds- en reinigingsbeurt

apparaat uitschakelen
Wachten tot de machine stilstaat
- Neem de steker uit het stopcontact.

Verder gaande onderhouds- en reinigingswerkzaamheden dan in dit hoofdstuk�zijn beschreiben,要去en door de klantenservice worden uitgevoerd.

De in het kader van onderhoud of reiniging verwijderde veiligheidsvoorzieningen要去en absolut weer correct aangebracht en gecontroleerd worden.

Gebruik alleen originele onderdelen. Andere onderdelen können onverwachte schade en verwondingen tot gevolg hebben.

Reiniging

i

Om de goede werkig van de machine te behouden,要去 het volgende in ache nemen:

Spuit het toestel Niet schoon met water.
- Verwijder houtkruls en stof uitsluitend met een borstel of stofzuiger.
- Spuit de hoogteverstelinrichting (5) van de vandiktetafel Licht in met onderhoudsspray of droogsmeermiddel (gebruik geen vet).
- Zorg ervoor dat de transportrollen roest- en horsvrij blijven.
- Verwijder harsresten van het oppervlak van de tafelbladen.

Harsresten können worden verwijderd met een gangbare onderhouds- en verzorgingsspray.

• Behandel de aanvoer-, uitloop- en vlaktafelbladen met een dunne laag skiwax.Behandel de aanvoer-, uitloop- en vlaktafelbladen met een dunne laag skiwax.
• Verwijder regelmatig hars van de snijrol en de hierop aangebrachte onderdelen. De kleminrichtingen, mesholders en messen kurz u hiertoe 24 eer in paraffine, benzine of een gebruikelijke horsverwijderaar leggen.
  Schud de spaanzak goed uit. Was de stofzak bij sterke verontreiniging of minstens eenmaal per jaar met de hand in mild zeepsop.

Onderhoud

De schaafmessen zijn onderhevig aan slijtage en worden na langdurig of regelmatig gebruik stomp.

Vervang in dat geval de schaafmessen of LASTZe slijpen.

De schaafmessen mogen slechts tot een hoogte van 15 mm nageslepen worden.

Gebruik alleen schaafmessen die geschikt zijn voor de machine (zie "Technische gegevens")

Vervang of slijp altijd beide schaafmessen.

Vór het verwangen of slijpen van de schaafmessen de stekkeruit het stopcontact trekken.

Sniijgevaar! Draag handschoenen bij het verrangen van de schaafmessen.

Vervangen van de schaafmessen

1. Stel de geleideaanslag (13) op 90^ in en schuif hem over der rand van het tafelblad.
2. Zet de vastzethendel (46) los en schuif de mesafdekking\ aar beneden van het tafelblad af.
3. Draai de klemschroeven (34) met de meegeleverde steeksleutel (32) in. G1 - G2

Als de schroeven Niet zichtaar়, moet u de snijrol (47) voorzichtig draaien met een stuk afvalhout.

Neem het mes (33)uit. G3

1. Reinig alle onderdelen, ook de mesgleuven in de snijrol.

2. Breng een/New of geslepen mes aan.

3. Breng het mes in de juiste positie:

4. Leg de instelmal (53) voor schaafmessen op het afnametafelblad.

5. Druk de instelmal stevig op het afnametafelblad. Let er hierbij op dat de rand van de instelmal gegelijk ligt met de rand van het afnametafelblad. G4
6. De instelmal drukt het mes nu in de juiste positie.

7. Draai de klemschroeven weeR vast. Ga hierbij van binnen naar buiten te werk.

8. Vervang ook het andere mes van de snijrol.

9. Schuif de mesafdekking weer over de snijrol.

Onderhoud aan het drijfwerk

Doe om de ca. 50 bedrijsuren het volgende:

1. Neem de drijfwerkafdekking (48) af.
2. Verwijder houtstof en spanen met een stofzuiger of een kwast.
3. Spuit de rollenketting (44) en de lagers van de riemrol en schijf (pijlen) Licht in met een onderhoudsspray.

Gebruik geen vet!

1. Breng de drijfwerkafdekking waar aan.

Transport

Voor het transport de steker uit het stopcontact nemen.

Controller vór het transport of de mesafdekking de snijrol volledig afdekt.

Hiermee voorkomt u letsel door de messen.

U hebt een tweede person nodig om de machine te transporteren.

Opslag

Neem de steker uit het stopcontact.

Bewaar ongebruikte apparaten op een droge, afgesloten plaats buiten de reikwijdte van kinderen op.

Neem vór een langdurige opslag het volgende in acht om de levensduur van de machine te verlungen en een soepele bediening te garanderen:

• Voer een grondige reiniging en onderhoudsbeurt UIT.

Nooit vet gebruiken!

Garantie

Houdt u alstublieft rekening met de ingesloten garantieverklaring.

Onderhouds- en reinigungsschema

Vóör elke inbedrijfstelling	Controler • de aansluitkabels • de terugslagbeveiliging (49) G5 • de schaafmessen • in- en uittrekwals (50/51) G5 • de opname- en uitlooptafel	Op beschadigingen controleren en desgewenst door een elektricien laden verragen De grijpers要去 automatisch terugvallen en de uiteinden mooten nicht afgerond zijn. De schaafmessen要去 scherp+zijn en goed vastzitten Is de coating onbeschadigd, worden de werkstukken correct getransporteerd? Breng een dunne laag skiwax aan.
Na elk gebruik	Controler en reinig • het binnengedeelte van het apparaat • de draadstangen voor de hoogteverstelling • Afzuigaansluiting	Verwijder houtstof en spaanders
1x per maand (bij dagelijkgegebruik)	Controler • de draadstangen voor de hoogteverstelling	Licht inspuiten met onderhoudsspray

Pos.	Benaming	Order no.		Pos.	Benaming	Order no.
1	Onderstel - darüber	} 363902		28	Bevestigingsclips voor afzuigkap	-
2	Onderstel - zijkant			29	Stelschroef voor snijdiepte	-
3	Inbusbout M 6 x 10			30	Stelschroef voor houder voor mesafdekking	-
4	Onderstel - Voor			31	Duwstok	361110
5	Gereedschap compleet	363884		32	Steeksleutel SW 8/10	-
6	Inbusbout M 8 x 16	-		33	Schaafmes	363880
7	Aanslaggeleideplaat	-		34	Klemschroef	-
8	Slotbout	-		35	Hendel voor vandiktebankinstelling	-
9	Inbusbout M 8 x 20	-		36	Veiligheidssticker	363742
10	Aanslagdrager	-		37	Inbussleutel SW 6	-
11	Afstandsplaat	-		38	Inbussleutel SW 5	-
12	Vastzethendel voor aanslagdrager	-		39	Inbussleutel SW 4	-
13	Geleideaanslag	363862		40	Schaal voor hoekverstelling	-
14	Slotbout	-		41	Aandrijfrem	363892
15	Vastzethendel voor geleideaanslag	-		42	Aandrijfrem	363891
16	Afzuigstuk	363889		43	Aandrijfrem	363882
17	Afzuigslang	363895		44	Rollenketting	363908
18	Klem	363893		45	Snijdiepteschaal	363864
19	Spanzak	363890		46	Klerminrichting	363881
20	Motorveiligheidsschakelaar	-		47	Messenwals	-
21	NOOD-UIT-schakelaar	-		48	Drijfwerkafdekking	-
22	In-/uitschakelaar	-		49	Terugslagbeveiliging	-
23	Mesafdekking	363888		50	Intrekwals	-
24	Vastzetwiel	-		51	Uittrekwals	-
25	Slinger voor hoogte-instelling	-		52	Inbussleutel SW 3	-
26	Schaal voor hoogte-instelling	363875		53	Instelmal voor schaafmessen	363878
27	Afzuigkap	363876

Storingen

Voor het verhulpen van iedere storing

apparaat uitschakelen
Wachten tot de machine stilstaat
- Neem de steker uit het stopcontact.

Na het verhopen van iedere storing moeten alle veiligheidsvoorzieningen wee in werking gesteld en getest worden.

Storing	Mogelijk oorzaak	Oplossing
De machine schakelt nicht in of schakelt onbelast waaruit.	• Stroomuitval. • Verlengkabel defect. • Motor of schakelaar defect.	• Zekering controleren • Kabel controleren, defecte kabel Niet meer gebruiken • Motor of schakelaar door een serviceworkplaats lately repareren of met originele onderdelen halten verrangen.
Machine blijft stilstaan tijdens het schaven	• Schaafmessen stomp • Te große aanvoer • De motorveiligheidsschakelaar is geactiveerd	• Messen verrangen of slijpen • Met een lagere aanvoersnelheid verdierwerken • Na de afkoelperiode de motor waarinschakelen("Motorbeveiliging", pagina 9)
Werkstuk klemt bij hetvandikteschaven	• Snijdiepte te groot	• Snijdiepte verminderen en werkstuk inmeerdere fasen bewerken
Onbevredigende toestand van hetoppervlak	• Schaafmessen stomp • Verstopping van de schaafmessen doorspanen • Ongeeljkmatige aanvoer	• Messen verrangen of slijpen • Spanen verwijderen • Werkstuk met constante druk en verminderde aanvoersnelheid aanvoeren
Bewerkt oppervlak te ruw	• Werkstuk bevat nog te veel vocht	• Werkstuk drogen
Scheuren in bewerkt oppervlak	• Werkstuk is gegen de groegrichting in bewerkt • Te veel materiaal in een keer afgeschaffd	• Werkstuk vanuit de tegenovergestelderichting bewerken • Werkstuk in meerdere fasen bewerken
Te geringe werkstukaanvoer bijhet vandikteschaven	• Hendel voor vandiktebankinstelling Niet in debovenste positie • Hars op het vlaktafelblad • Transportrollen stroef	• Zet de hendel voor de vandiktebankinstellingin de bovenste positie • Tafelblad reinigen en met een dunne laagskiwax behandelen • Transportrollen repareren

Technische gegevens

Type / model	MBY10 / ADH 254
Vermogen P1	1600 W (S1)
Spanning	230 V~
Frequentie	50 Hz
Zekering van het net	10 A traag
Onbelast toerental (schaafmessen)	6700 min-1
Aanvoersnelheid bij het vendikteschaven	8 m / min
Werkstukbreedte max.	254 mm
Werkstukhoogte bij het vendikteschaven	5 - 160 mm
Snijdiepte vlakschaven	0 - 3 mm
Snijdiepte vendikteschaven	0 - 2 mm
Afmetingen van de schaafmessen (length x bredte x dikte)	258 x 20 x 2,5 mm
Tafelgrootte vlikbank	1050 x 260 mm
vandiktebank	480 x 254 mm
Tafelhoogte met onderstel	890 mm
Gewicht	ca. 82 kg
Diam. spanaufzuiiging	75 mm

Als afziging=kunt u een stofzuiger of een industriiezuiger gebruiken

ATIKA GmbH & Co. KG
