GEBRUIKSAANWIJZING RA-1070 ROTEL

De bedieningsorganen en aansluitingen

De afstandsbediening RR-969

De platenspeleringang en lijningangen; opname/weergave-apparaat in- en uitgang

De luidsprekeraansluitingen

Contents

WAARSCHUWING: Om het risico op elektrische schokken of brand te vermiiden: zorg dat het apparaat Niet nat worden. Verwijder de kast Niet: er bevinden zich in het apparaat geen bedieningsorganen. Indien nodig waarschuw een bevoegd technicus!

EEN LAATSTE WAARSCHUWING: Om het risico op elektrische schokken te voorkomen: maar het apparaut gesloten. Ledere reparatie dient door een gekwalificierde technicus verricht te worden.

Lees de gehele gebruiksaanwijing. Voordat u met het apparaat gaat werken is het van groot belang dat u weet hoe u ermeer om moet gaan en dat zo veilig möglichk. Bewaar deze gebruiksaanwijing op een plek, die u zich na verloop van tijd nog weet te herinneren.

De waarschuwingen op het apparaat en in de gebruiksaanwijzing zijn belangrijk, sla ze Niet in de wind.

Als het apparaat vuil wordt, stof het dan af met een zachte droge doeck, of maak gebruik van een stofzuiger. Gebruik nooit een oplosmiddel van welke soort dan ook.

Het apparaat要去 dusdanig gebruikt worden, dat een behoorlijke koeling Niet in het gedrang komt. Voorbeeldjes: Gebruik het apparaat Niet op: bed, sofa, plaid of andere onregelmatige oppervakken, waardoor de ventilatiegaten geblokkeerd zonden kan uneven worden. Ook het inbouwen in een tekleine ruimte kan een voldoende koeling in de weg staan.

Het apparaat moet verre gehonden worden van warmtebronnen zoals: radiatoren en kachels, maar ook versterkers.

Het apparaat mag alleen aingesloten worden op het voltage zoals aangegeven op de achterkant, in dit geval 220 - 240 Volts 50Hz

Het apparaat dient alleen aangesloten te worden met de bijgeleverde netkabel, of een soortgelijke.

Maatregelen dienen genomen te worden, die de aarding en polarisatie van het apparaat Niet te Niet doen. Gebruik vooral geen verlengsnoeren.

De lichtnetkabel dient zo neergelegd te worden, dat er nicht op getrapt kan worden of geklemd kan worden door scherpe voorwerpen. Vooral de aansluitpunten zijn belangrijk: de aansluiting in de wandcontactdoos enaar waar de kabel het apparaat binnengaat.

Wonneer het apparaat voor langereijd Niet in gebruik is, dient de lichtnetkabel uit het lichtnet verwijderd te zich.

Het apparaat zal in service gevegen要去en worden wonneer een van de volgende situaties zich voordoet:

• Wonneer het netsnoer en/of steker beschadigd zijn.
• Wonneer er toch voorwerpen/vloeistof in het apparaat verecht zichen gekommen.
• Als het apparataat in de regen hebelt gestaan.
• Als het apparaat Niet normal functioneert of een duidelijk afwijkend gedrag vertoont.
• Wonneer het apparaat gevallen is en/of de kast beschadigd is.

Plaats de versterker op een vaste,
vlakke en stevige ondergrond.
Plaats hem nicht op een verrijdbare
wagen die gemakkelijk om kan
vallen.

Inhoud

Figur 1: De bedieningsorganen en aansluitingen3

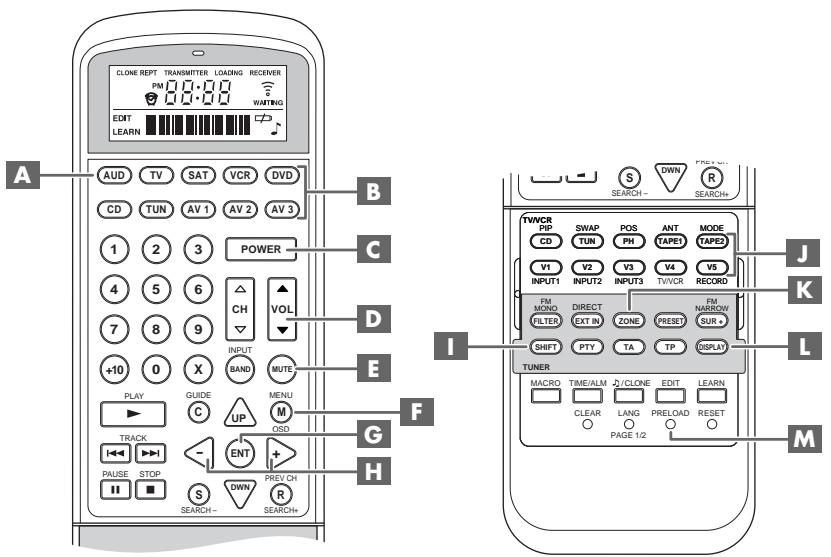

Figur 2: De afstandsbediening RR-969 3

Figur 3: De platenspeleringang en lijiningangen; opname/weergave-apparaat in- en uitgang 4

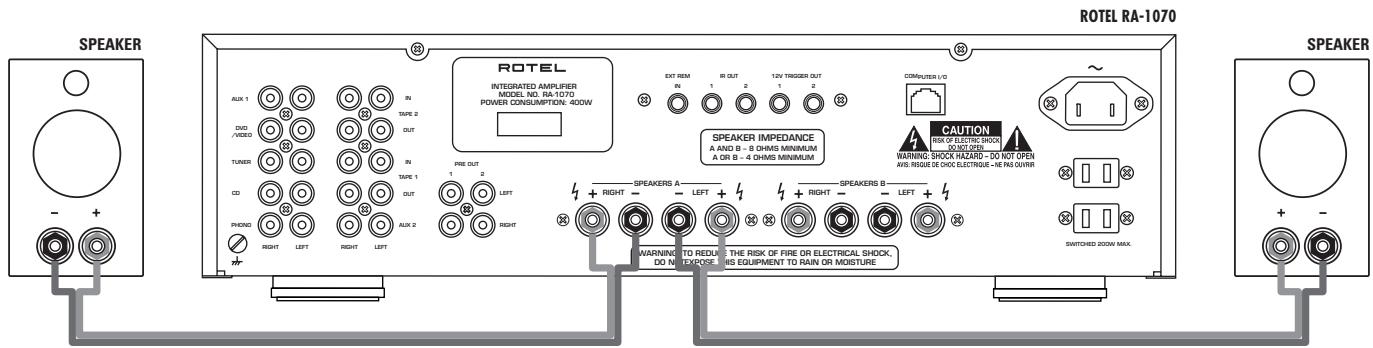

Figuur 4: De luidsprekeraansluitingen 4

Wij van Rotel 44

Aan de slag met de RA-1070 44

Een paar voorzorgsmaatregelen 44

Een plek voor de RA-1070 44

De tussenverbindingen 44

De RR-969 afstandsbediening 44

Het gebruik van de RR-969 A 45

Het bedieren van andere componenten B 45

Het afstandsbedieningsoog 3 45

Hetprogrammeren van deRR-969 M 45

Het aansluiten op het lichtnet 45

De lichtaansluiting 17 45

De aan/uitschakelaar 1 en de aan/uitschakelaar op de RR-969 C 45

Deextralichtnetvoorzieningen 23 45

Het aansluten van de ingangen 45

De pick-up aansluitingen met
aardverbinding 18 45

De lijniveau aansluitingen 19 46

De verbindingen make met een opname/ weergave apparatus 12 46

Deversterkeruitgangen 20 46

De luidsprekeruitgangen 21 22 en
luidsprekerkeuzeschakelaar 7 ......... 46

Luidsprekerkeuze 46

De keuze van het luidsprekerkabel 46

Polariteit en fase 46

De luidsprekeraansluitingen 46

De infrarood in- en uitgangen 47

De externafstandsbedieningsingang 13 47

Uitgang met het afstandsbedieningssignal 14 47

De 12V TRIGGER uitgang 15 47

In/uitgang voor een pc 16 47

De bedieningsorganen 47

De volumeregelaar 9 en D 47

De luister keuzetoetsen met
infoschem 4 47

De opname keuzetoetsen met
infoschem 5 47

De klankkleurkeuzeschekelaar "CONTOUR" 8 47

Dehooftelefoonuitgang"PHONES" 6 48

Deafstandsbedieningsfuncties 48

Het kiezen van een bron 48

Het kiezen van een bron om van op te nemen K 48

De stiltefoets "MUTE" E 48

Het werken met het_infoschemm 48

Hetinfoschemaan/uitzetten L 48

Hetinfoschemaanpassen FGH 48

Het ongedaan maken van de aanpassing 48

Het beveiligingscircuit 2 48

Wate doen bij problemen? 49

De lichtnetindicator bliftuit 49

Het verwangen van de zekering 49

Hij geeft geen geluid 49

De beveiligingsindicator brandt 49

Het is alweer meer dan 40aar geleden dat een familie met een gespassioneerde betrokkenheid bij muziek besloot om zichgeluidsapparatuur van onberispelijke kwaliteit te gaan vervaardigen onder de naam Rotel. Door de loop der jaren heen is die passie gebleven en het familiedoel om audiofielen en muziekliefhebbers voor aantrekkelijke prijzen topkwaliteit te bieden worden door iedere Rotelmedewerker gesteund.

De technici werkken als een hectt team al tweakend en luisterend totdat ieder niewu produit dat muzikale niveau heeft bereikt dat hun bij de aanvang voor ogen stond. Zij worden volkomen vrijgelaten in hun keuze van componenten, waar ze ook op de wereld vandaan要去en+komen. In Rotel apparatuur kunt u condensatoren vinden ut Duitsland en England of half geleidersuit Amerika en Japan, terwijl de ringkerntransformatoren in eigenguis worden vervaardigd.

Onze goede reputatie werk gevestigd door honderden waarderende testrapporten en vele onder Scheidingen die wij hebben mogen ontvangen van mensen die uit professie dag in dag uit maar muziek luisteren. Hun kritiek houdt ons bij de les: het vervaardigen van muzikale, betrouwbare en betaalbare apparatuur.

Door de aanschaf van dit produit Danken wij u voor het in ons gestelde vertrouwen en wensen wij u er veel en langdurig plezier mee.

Aan de slag met de RA-1070

Wij danken u voor de aankoop van deze versterker. Wij় ervan overtuigd, dat de muziek d.m.v. deze RA-1070 ten gehore gebracht, voor u een jarenlange bron van plezier zal়.

De RA-1070 is een topkwaliteit versterker met vele mogelijkheden. Hij is zo ontworpen dat het complete signal met al z^ subtiele nuances met groot aplomb worden weergegeven. Om dit te presteren is hij uitergerust met een precisie geregelde voeding. Deze is toegerust met een speciaal voor Rotel ontworpen ringkerntransformator. Deze zorgt voor de energie die nodig is om aan alle eisen van het muzieksignal te voldoen. Het is een kostbare manier van versterkers make, maar het is dan ook voor een goede zaak: muzzlek.

De beide circuits op de printboards zijn volkomen symmetrisch opgebouwd. Deze symmetrie zorgt ervoor dat de integriteit van het signala gewaarborgd blijft. Bij ongelijke signalwegen krijgt u nl. een Licht tijsverschil tussen het linker enrechtter kanaal, met alle velende gevolgen van dien. In de signalweg op de PCB's gebruiken wijuitsluitend metaalfilmweerstanden en polystyreen- of polypropyleen condensatoren, want alle aspecten van dit ontwerp�n maar met een doel voor ogen gemaakt: de natuurgetrouwe reproduktie van muziek.

Voor dit topklasse produit hebben wij natureurlijk een topklasse pick-up voortrap ontworpen. U kunt er de populaire magnetische (mm) elementen op aansluiten. Het bewijst waar eens te meer once liefde voor de ware muziekweergave-liefhebber.

In zowel bediening als installment is de RA-1070 eenrecht toerecht aan ontwerp. Heeft u ervaring met andere apparatuur dan za u dat spoedig ontdekken. De plugjes aansluiten, de steker in het stopcontact en genieten maar......

Een paar voorzorgsmaatregelen

Leest u vooral goed de gebruiksaanwijzing. Er staat behalte over het installereren en de bediening belangrijke informatie in over de wijze waarop u de RA-1070 in uw installmente moet inpassen alsmede algemene richtlijnen om het maximaleuit uw audio-installatie te halen.Mocht u,ondanks once pogingen om het u zo duidelijk maybeluk te make, toch nog vragen hebben aarzel dan nicht om met uw Rotel dealer contact op te nemen.

Bewaar als het even kan de verpakking. Altijd handig bij een eventuele verhuizing of wanner het apparaat opgestuurd要去 worden voor reparatie, want er is geen betere bescherming tijdens transport dan zich eigendoes.

Wanneer u van de ongelofelijk lange garantie van 5aar wilt genieten moet u wel even uw garantiebewijs invullen, door uw dealer lately afstempelen, een deel opsturen maar de importeur en uw deel goed bewaren bij de verkoopnota van uw leverancier.

Een plek voor de RA-1070

De planta voor de RA-1070 moet vlokঃ, vrij van vocht, trillingen en hoge temperaten. Stel het apparaat Niet bloot aan directe zonnestralen en sluit het Niet op in een Niet geventileerde ruimte. Wij raden u aan de RA-1070 te gebruiken in een speciaal audiomeubel. Daarin kan hij op+zijn eigien plank staan. Zet hem nooit op andere apparatuur. Zodoende voorkomt u oververhitting, brom en interactie met die componenten. Goede audiomeubels zich stevig gemaatk en onderdrukken en verminderen valse resonanties, aartsvijand nummer 1 in de audio. U zou het Niet zaggen maar een meubel kan dus uw installmentie danig beinvloeden. Vraag uw ROTEL dealer om advies, hij weet er alles van!!

De tussenverbindingen

Hou delichtnet-, digitale- en analogesignaalkabelsuitelkaar.Ditvermindertdekansdat hetlichtnetof de digitale informatieinvloedkan uitoefenenop het analogesignaal.Ookhet gebruik van kwaliteits verbindskabelsvoorkomt signaalvervuiling van buitenaf.Ookhier weet uw leverancier alles van.

De RR-969 afstandsbediening

Bij de RA-1070 hebben we een hele handige afstandsbediening gedaan. Naast deze versterker kan hij nog 9 andere apparaten bedieren.

Een aparte gebruiksaanwijzing bij de afstandsbediening geeft gedetailleerde informatie over hoe u hem要去 programmeren en gebruiken om die andere negen afstandsbedieningen te kuren verrangen. Om Niet in herhaling te verrallen给他们 in deze gebruiksaanwijzing alleen basisinformationie over de RR-969 in samenhang met de RA-1070.

Vrijwel alle functies op de RR-969 vindt u ook op de voorkant van de RA-1070. Daarom bespreken we de bedieningsorganen op de afstandsbediening in het betreffende hoofdstuk over dat onderwerp. De letters en cijfers in grije vakjes betreft de aanduiding van de bedieningsorganen zoals ze op de tekeningen voorin in deze gebruiksaanwijzing voorkomen. De cijfers betreffen de knappen, toetsen en aansluitingen op de RA-1070 en de letters de toetsen op de RR-969.

Het gebruik van de RR-969 A

Om de RA-1070 te konnen bedieren met de RR-969要去 uervoort zorgen dat de AUDIO functie aan het werk is. U doet dat door eerst op de toets "AUD" A te drukken. De AUDIO functie blijft actief tot u een andere apparaattoets heeft ingedrukt.

Het bedieren van andere componenten B

Om andere componenten van uw keten te bedieren met de RR-969, drukt u eenvoudigweg op een andere apparaattoets. Zie de gebruiksaanwijzing van de RR-969.

Het afstandsbedieningsoog 3

Het oog op de voorkant van de versterker ontvangt de commandosignalen van de afstandsbediening. Zorg ervoor dat niets de signalen in de weg staat anders kan de afstandsbediening Niet goed functioneren. Direct zonlicht en/of beinvloeding van halogeenverlichting dient ook vermeden te worden. Regelmatige controle van de batterijen is een must voor het goed functioneren van de afstandsbediening.

Hetprogrammeren van de RR-969 M

Als het goed is, is de RR-969 al geprogrammeerd om de RA-1070 direct te kunnen bedieren. Mocht de bovengenoemde AUDIO functieECHter Niet werken, dan is er iets met de Voorprogrammering gebeurd. Om de RR-969 weeer met de RA-1070 in de paste laten lopen, moet u het verscholen toetsje "PRELOAD" met de tip van een balpen o.i.d. indrukken.

Extra informatatie: Het indrukken van het toetsje "PRELOAD" brengt de afstandsbediening wee in de fabrikstoestand d.w.z. al het reeds geprogrammeerde is dan verdwenen!!

Het aansluten op hetlichtnet

De lichtaansluiting 17

Het vermogen dat de RA-1070 aan het lichtnet onttrekt valt op zich wel mee, maar aangezien er op de achterkant van de versterker zich tweet toegevoegde stopcontacten bevinden, kan het toch nog redelijk oplopen wonneeraar twee apparaten op+zijn aangesloten. Vandaar dat wij adviseren om de RA-1070 regelrecht, of via een goed lichtnetfilter, met meerere aansluitingen op het lichtnet aan te sluiten en pertinent geen verlengsnoer o.i.d. te gebruiken.

Extra informatatie: Sluit geen

einderverstkers op deze uitgangen aan,\ deze trekken meestal te veel stroom voor dergelijkke aansluitingen. De toegevoegde uitgangen zijn bedoeld voor het aansluiten van bronapparatuur.

Dit apparaat is ontworpen om aangesloten te worden op het Lichtnet (220/230 Volts wisselspanning). Heeft u twijfel over het correcte voltage: het staat genoteerd op de sticker op de achterkant van het apparaat en op de doos.

Extra informatatie: Mocht u ooit要去en verhuizen maar een land met een ander voltage, dan is de versterker op dat andere voltage in te stellen. Doe deze operatie NIET zich, maar LAST dat over aan een vakman.

Als u van plan bent om langdurig van huis te zich, adviseren wij u uw gehele beeel en geluidinstallatie (dus ook de RA-1070) van hetlichtnet te ontkoppelen.

De aan/uitschakelaar 1 en de aan/uitschakelaar op de RR-969 C

Met het indrukken van de "POWER" toets op het front van de versterker, zet u het apparaat aan en gaan de functielampjes en de_infoschemverlichting branden. Wanner deze schakelaar in "aan" positie staat, kan u metdezelfde toets op de afstandsbediening de RA-1070 aan en uitzetten. Wanner u de versterker uitzet met de RR-969 staat hij eigenglijk in "STANDBY".

Extra informatatie: Als u het lichnetsnoer van de RA-1070 op het lichtnet aansluit, is de RA-1070 direct operationeel. Zorg er dus voor dat bij deze handeling de volumeregelaar hebemaal dichtstaat (linksom).

De extra

lichtnetvoorzieingen

(alleen bij de Noordamerikaanse versie)

De RA-1070 heeft twee geschakelde lichtnetaansluitingen op de achechterkant. Wanner de RA-1070 in werkung is staat op deze uitgangen 220 volts. Wanner de RA-1070 uitgeschakeld is (standby) staat er geen spanning op. U kunt er in totaal voor 200 watts aan apparatuur op aansluiten. Ze zijn eigelijk bedoeld voor signaalbronnen zoals een tuner, cd-speler en/of opname apparatuur. Ze zijn Niet bedoeld voor eindversterkers. Wanner het totale vermogen van de aangesloten apparatuur de 400 wattse boven gaat loopt u het risico de standby schakelaar van de RA-1070 te vernielen.

Het aansluiten van de ingangen

(zie figuur 3)

Achterop de versterker vindt u de bekende cinch aansluitingen voor alle ingangen.

Extra informatie: Het is zeer verstandig voor uw gehoor en luidsprekers dat, wanner u signaalverbindingen maakt van welke aard dan ook, uw apparatuur UIT staat.

De pick-up aansluitingen met aardverbinding 18

Verbindt de platenspeler met de "PHONO" ingangen van de RA-1070. Let erop dat u links en rechts correct aansluit. Het (meestal) witte plugje is links en het rode is rechts. Sommige platenspelers hebben een z.g. aarddraad monteer deze awhile het schroefje links van de schakelaar 18

De liinniveau aansluitingen 19

Kies bij het aansluten van de verschillende bronnen op de RA-1070 de juiste ingang: "CD", "DVD/VIDEO", "TUNER", "AUX 1 en 2" (alle lijningangen) voor het aansluten van respectievelijk een cd-speler, een hi-fi videorecorder ofDVD-speler, een audio/TV tuner en nog twee andere lijnbronnen.

"LEFT" en "RIGHT" staan uiteraard voor links en rechts, let u er wel op dat u dat, i.v.m. een correct stereobeeld, juist aan sluit. Wij adviseren u kabels van een better type te gebruiken dan welke bij gemiddelde apparatuur worden bijgeleverd. Vraag uw adviseur hierom.

De verbindingen make met een opname/ weergave apparaat 12

"TAPE 1" en "TAPE 2"�: z.g. dubbel-aansluitingen: twee voor opname en twee voor weergave en werken op lijniveau. Ze zijn bedoeld voor het aansluiten van opname-apparatuur, zoals een cassettedeck, een hi-fi video-, een minidisc- of een cd-recorder, met gebruikmaking van de analoge in- en uitgangen.

De "IN" aansluitingen zijn ingangen en bedoeld voor de uitgangen (weergave) van het betreffende apparaat. De "OUT" aansluitingen zijn uitgangen en bedoeld voor de ingangen (opname) van het apparaat. Wilt u kopieren van de ene recorder waar de andere, dan要去 opnemende recorder aangesloten worden op "TAPE 2" en de weergevende recorder op "TAPE 1". Ook hier staan "LEFT" en "RIGHT" voor links en rechts.

De versterker uitgangen 20

Het voorversterkerdeel van de RA-1070 heeft twee stel uitgangen. Het signal dat op deze uitgangen staat is afhankelijk van de gebruekte luistertoets en is.altijd beschikbaar. Het signal(Intkunt u gebruiken voor het aansturen van nog een andere (eind)versterker of een geluidsprocessor van welk type dan ook.

De luidsprekeruitgangen

21 22 en luidsprekerkeuzeschakelaar

(zie figuur 2 voor het aansluten)

De RA-1070 bezit twee stel
luidsprekeruitgangen: een stel genaamd "SPEAKER A" 21 en een stel genaamd "SPEAKER B" 22. U kunt ze waar behoefte in en uitschaken met de keuzeschakelaar "SPEAKERS" 7.

Luidsprekerkeuze

Als u slechts eén stel luidsprekers op de RA-1070 wilt aansluiten mag de impedantie van deze luidsprekers 4 ়. Als u erchter twee stel luidsprekers tegelingkertijd op de RA-1070 wilt gebruiken dan mag de impedantie van iedere individuelle luidspreker Niet lager় dan 8 . Hoewel de opgegeven impedantie van de meeste luidsprekers verre van precies is, zal de RA-1070 weinig problemen hebben met de meeste luidsprekers. Heeft uvragen hierover: uw ROTEL-dealer is Niet verdier dan de telefoon.

De keuze van het luidsprekerkabel

We kuren het wel van de daken schreeuwen: anderschat Niet het belang van een goede luidsprekerverbinding. U kunt natuurlijk gewoon draad gebruiken, maar dat is zonde van uw kostbare aanschaf. Als u er Niet zoveel aandacht aan wilt schenken koop dan in ieder geval kabel die zo dik möglichk is. Uw versterker is darüber meer waard:母公司 hoogwaardige luidsprekerkabel. Er zich voele soorten en kwaliteiten, raadpleeg uw vakkundige Rotel leverancier, hij kan u van de juiste informatie over dit zeer belangrijke onderwerp voorzien.

Polariteit en fase

Zeer belangrijk: houdt u de fase in de gaten? Goed luidsprekerkabel is gemerkt hetzij met een tekst of met een kleur op een van de draden. Zorg dat de rode uitgang van de versterker ook met de rode of + van de luidspreker worden verbonden. Er gaat niets stuk als u deze LAST handelingen verkeerd doet, maar de muziek gaat zo beroerd klinken!

Mocht u toch nog twijfels hebben over de juiste polariteit, dan hoeft u de draden van maar een luidspreker te verwisselen. Hoe herkent u de juiste polariteit? Zet de twee luidsprekers met de fronten ongeveer 7,5cm. gegenover elkaar. Speel een stukje muziek met veel lage tonen (b.v. orgel). De verbinding met de meeste lagetonenreproductie is de juiste. Hoe kommt dat: bij aansluiting "in fase" versterken de luidsprekers elkaar, maar "uit fase" heffen ze elkaars geluid op.

De luidsprekeraansluitingen

Zorg ervoor dat bij het aansluiten van de luidsprekers alle componenten uit staan. Voor de duidelijkheid is de RA-1070 uitergerust met kleurgecodeerde luidsprekeraansluitingen. U kunt er uw luidsprekerkabel al dan Niet met contactmaterial op aansluiten. Als u uw luidsprekers zonder pluggen o.i.d. aansluit, stript u dan ongeveer 1,5cm. van de luidsprekerkabel en stek deze door de aansluiting nadat u de knop van de uitgang heeft losgedraaid en draai deze dan wee (GOED) vast.

Zorg ervoor dat er geen losse draadjesuitsteken, deze konnen sluiting veroorzaken. Gebruikt u de bekende vorkjes dan kurz u deze bevestigen achefter de losgedraide draaiknopen. Draai ze wee goed, maar nicht overdreven, vast. Herhaal deze handelingen voor alle vier de draden. Gebruikt u tegen de Europese regels toch luidsprekerpluggen dan kurz u die direct in het middengat van de aansluiting steken.

Extra informatatie: Controller

zorgvuldig of u bij het monteren van de luidsprekerbekeling geen sluiting maakt. Uw versterker vindt sluiting heel vervelend.

De infrarood in- enuitgangen

De externe afstandsbedieningsingang 13

Deze 3.5mm miniplug aansluiting kan commando's ontvangen van een industriestandaard infrarood ontvanger (o.a. Xantech), die ergens in een ruimte geplaatst worden. Deze möglichkheid kan zeer waardevol zich als u uw installmentie in een gesloten meubel geplaatst heeft waar geen infrarood signalen maar binnen+kennen treden. Neem contact op met uw Rotel leverancier hij weet hoe u dat doen moet en wat uণoor moet aanschaffen.

Extra informatatie: De infrarood signalen van de "EXT REM IN"{kennen doorgestuurd worden maar broncomponenten, door gebruikmaking van externe infraroodzenders die aangesloten worden op de "IR OUT" aansluitingen van de RA-1070.

Uitgang met het afstandsbedieningssignaal 14

Deze twee uitgangen sturen signalen die ontvangen worden door EXT REM IN 14 maar een infraroodzender welke zijn commando's weeer doorgeeft aan andere broncomponenten ofaar ROTEL bronnen met een dergelijk afstandsbedieningsingang. Ook gezemogelijkheid kan zeer waardevol zich als u uw installment in een gesloten meubel geplaatst heeft waar geen infrarood signalen maar binnen+kennen treden.

Neem contact op met uw Rotel leverancier hij weet hoe u dat doen moet en wat u waarvoormoet aanschaffen.

Extra informatatie: De "EXT REM IN"
aansluiting ernaat, is bedoeld voor
aansluiting van een extern infraroodoog
als de RA-1070 geplaatst worden
onbereikbaar voor de afstandsbediening
en dus alleen bedoeld voor de eerste zone.

De 12V TRIGGER uitgang 15

Er bestaat apparatuur die middels een 12 volts triggersignaal op afstand aan/uit gezet kuren worden. De aansluiting "12V TRIG-GER OUT" geeft dat signaal. Wanner u de RA-1070 aanzet kommt het signaal op deze aansluiting en brengt het betreffende component tot leven. Zet u de RA-1070 waar uit (STAND-BY) dan gaat ook dat apparaat weeer uit.

In/uitgang voor een pc 16

De RA-1070 kan bediend worden met software via derden geleverd. Dit worden bereikt door de codes die normal worden verzonden met uw afstandsbediening nu verzonden worden via een draadverbonden PC.

De aansluiting "COMPUTER I/O" zorgt voor de nodige verbinding met uw pc. De aansluiting is geschikt voor standard RJ-45 8-pins modulaire pluggen, zoals die gewoonlijk bij 10-BaseT UTP Ethernet verbindingen gezruikt worden.

Voor nadere informatie over dit onderwerp is het verstandig even bij uw Rotel leverancier langs te gaan.

De bedieningsorganen

De volumeregelaar 9 en D

De "VOLUME" regelaar regelt het volume van beide kanalen tegelijk: rechtsom vermeerderten linksom vermindert het volume. Op de RR-969 drukt op de bovenkant van de toets "VOLUME" om het niveau te verhogen en op de onderkant om het niveau te verlagen.

De luister keuzetoen met_infoschemr 4

Met het indrukken van een luister keuzetoets ("LISTENING") bepaalt u van welke ingang het signalaal waar de luidsprekers worden gestuurd. Ofterwel simpel gesteld: de bron waarnaar u luistert. Op het_infoschem wordt weergegeven welke ingang ingeschakeld is.

De opname keuzetoen met_infoschemm 5

Met het indrukken van een opname keuzetoets ("RECORD") 11 bepaalt u van welke ingang het signal aan de opname-uitgang worden gestuurd. Ofterwel simpel gesteld: de bron waarvan u opneemt. Op hetinfoschem 5 wordt weergegeven van welke ingang u kunt opnemen. Wanner u Niet aan het opnemen bent is het better de opname keuzetoets uit ("OFF") te activeren. Zo voorkomt u dat het opnamecircuit eventueel de kwaliteit van u luidsprekerweergave kan beinvloeden.

Doordat de luister- en opnamefuncties gescheiden zich, heeft u een bijzondere extra mogelijkheid: u kutant van een andere bron opnemen dan maar welke u luistert. B.v. genieten van uw niedwste cd'jte terwijl u een radioprogramma opneemt, of verzin zelf maar een andere combinatie.

Wilt u kopiieren van de ene recorder waar de andere, dan要去 opnemende recorder aangesloten worden op "TAPE 2" en de weergevende recorder op "TAPE 1". De opname keuzetoets要去 voor deze functie op "TAPE 1" zetten.

De klankkleurkeuzeschakelaar "CONTOUR" 8

I.p.v. van conventionele toonregeling bezit de RA-1070 een z.g. contourschakeling met 5 mogelijkheden. Ledere möglichheid biedt u een gefexeerde toonregelstand t.w.:

OFF: de contourschakelaar is uitgeschakeld: de versterkeraat horen zoals hij is: PUUR!!

L-1: geeft een versterking in het lagetonengebied (+3 dB bij 100 Hz.)

L-2: geeft nog meer versterking in het lagetonengebied (+4dB bij 100Hz .

H: geeft een versterking in het hogetonengebied (+3 dB bij 10000 Hz.)

LH: geeft een combinatie van standen L-2 en H.

De hoofdtelefoonuitgang "PHONES" 6

De "HEADPHONE" aansluiting is voor gebruik van de RA-1070 met een hoofdtelefoon. Indien uw hoofdtelefoon Niet is voorzien van de juiste plug, dan weet uw handelaaraar ongetwijfeld raad mee. Wanner u van de hoofdtelefoonuitgang gebruik maakt, worden het signalaal waar de luidsprekeruitgangen Niet onderbroken. Wilt u de rest van hetuis dus in ruste houden, dan moet u uw luidsprekers uitzetten met de luidspreker-keuzeschakelaar "SPEAKERS" 7.

Extra informatatie: Omdat de gevoeligheid:tussen luidsprekers en hoofdtelefoons nogal kan variieren advisereren wij u bij het in- en utpluggen van de hoofdtelefooh het volume dicht te draaien.

De afstandsbedieningsfuncties

Het kiezen van een bron J

Om een bront te kiezen druk:

Bron	Toets
Platenspeler	PH
CD	CD
Tuner	TUN
DVD/Video	V1
Extra ingang 1	V4
Extra ingang 2	V5
Opname-apparaat 1	TAPE
Opname-apparaat 2	TAPE

Het kiezen van een bron om van op te nemen I K

Om een bron te kiezen waarvan u wenst op te nemen drukt u eerst op de toets "ZONE" en verwolgens op de bron waarvan u de opname wenst te make. Zie hierboven. (van TAPE 2 kunt u Niet opnemen.)

Nadat u een bron heeft gekozen gaat de keuzemogelijkheid terug maar de bronnen waarnaar u kutn luisteren.

Om de bronkeuze voor opname te beeindigen drukt u op de zonetoets K, daarna drukt u op "SHIFT" I.

De stiltetoets "MUTE" E

U kunt middels de afstandsbediening de versterker acuut het zwijgen opleggen door op "MUTE" te drukken. Drukt u nogmaals op deze toets dan herneemt de muziek zich weeer op het oude geluidsniveau.

Het werken met hetinfoschem

Het infoschemaan/uitzetten L

Om het infoschemm aan of UIT te zetten drukt op de toets "DISPLAY" van de RR-969. Wanner het schermpjeuitstaat zaht het gedurende 5 seconden oplichten wanner er een bron gekozen worden.

Hetinfoschemaanpassen F G H

U kan de RA-1070 zo programmeren dat het精益求精 zielfgemaakte naambordjes kan tonen van 5 letters of cijfers lang in zowel de weergave- als opnamesectie. Voorbeeld. Wanner de AUX 1 ingang voor een satelietschotel worden gebruiktkest u delezing "SAT S" benoemen. Wanner u deleze ingang dan kiest verschijnt er SAT S in het scherm.

Voorbeeld:

1. Kies AUX 1 als bron om maar te luisteren. AUX 1 verschijnt nu in het scherm. Druk nu op de toets Menu/OSD F totdat de letters in het scherm als een blok opflitsen.
2. Gebruik verzolgens de toetsen H om door de lettermogelijkheden te gaan (zie hiervoor ook pag. 3 van de gebruiksaanwijzing van de RR-969). Wanner de letter of het cijfer in het scherm verschijnt, drukt u op "ENTER" G ter bevestiging en gaat u verder maar de volgende letter (of cijfer).
3. Ga zo door tot u de volledige naam heeft gemaakt. Nadat u de staat letter of het staat cijfer heeft gemaakt en bevestigd worden de volledige naam automatisch in het geheugen gezet.

Wanner de gehele luisterlijst is aangepast, verschijnt de naam ook in het_infoschem wanner de betreffende bron ook als opnamebron gekozen worden (met uitzondering van TAPE 2, waarvan kutu niet opnemen).

Wanner u een aangepaste naam kiest,
verschijnt eerst de originele naam gedurende
twee seconden op het_infoschem.

Het ongedaan make van de aanpassing

Om de naamsaanpassing ongedaan te makes zet u erst de RA-1070 aan. Vervolgens drukt u geleijktijdig op de luistertoets 10 "PHONO" en de opnametoets 11 "OFF". De fabrieksinstelling is nu hersteld.

Het beveiligingscircuit 2

De RA-1070 is uitgerust met zowel een thermisch- als een stroombeveiligingscircuit, welke de versterker behoeden voor schade veroorzaakt door fouitief of extreem gebruik. Niet zoals bij vele andere versterkers, werken deze circuits onafhankelijk van het audiosignaal dus hebben ze geen invloed op de geluidsweergave. De beveiliging houdt continu de temperatuur in de gaten en schakelt de versterker uit wonneer deze te heet worden.

Hoogst waarschijnlijk ziet u dit circuit nooit in werkung treden. Mocht dit darüber toch gebeuren, dan stopt de versterker met het producereren van geluid en de indicator bij "PROTECTION"Gaat branden.

Gebeurt dit, schakel de versterker dan UIT, laut hem gedurende enkele minuten afkoelen en probeer er ondertussenchyter te komen wat de ooorzaak van het probleem zou+kennen zich geweest. Wanner u nu de versterker weer aanzet,zal het beveiligingscircuit zichzelf herstellen en gaat de indicator weeit.

In de meeste gevallen wordt het beveiligingscircuit geactiveerd door een foulieve aansluiting b.v. kortsluiting van de luidspreker-bedrading of slechte ventilatie bij een oververhitte situatie. Slechts in uitzonderlijke gevallen zal de impedantie (extreem laag) of de Inductie (zeer hoog) van een luidspreker de oorzaak zijn van het ingrijpen van het beveiligingscircuit.

Wordt城县 de beveiliging herhaaldelijk aangesproken en kan u de oorzaak nicht vinden, neem dan onverwijd contact op met uw leverancier.

Wat te doeen bij problemen?

Zijn er problemen, dan zijn deze meestal te wijten aan slechte verbindingen, slecht verbindingsmaterialaal of een verkeerde gebruik van de bedieningsorganen. Controller bij zich functioneren of de juiste toetsenijken ingedrukt. Functioneert het Niet waar wens, probeer dan door elimineren erachter te komen waar het probleem zit. Blijft het stil, volgt u dan onderstaande suggesties:

De Lichtnetindicator blijt uit

Zodra de RA-1070 hetlichtnet "ziet", moet hoe dan ook delichtnetindicator branden. Probeer in zo'n geval de wandcontactdoosuit met b.v. een schemerlamp of een ander elektrisch apparatus.

Het verzangen van de zekering

Ontdekt u met de schemerlamproef dat er wel degelijk spanning staat op de door u gebruike wandcontactdoos en de lichtnetindicator doet het nog steeds Niet, dan kon de interne zekering van de RA-1070 wel eens ter ziele zich. Neem dan contact op met uw handelaar, hij regelt het snel voor u.

Hij geeft geen geluid

Het indicatorlampje brandt wel, maar uhoort nog steeds niets. Controller of de verbindingen tussen de gekozen bron en de RA-1070 wel o.k.়. Controller of de juiste luisterkeuzetaets ingedrukt is. Hoe goed+zijn de verbindingen tussen de RA-1070 en de luidsprekers?

De beveiligingsindicator brandt

Dit gebeurt meestal wanner de versterker te heet worden. Oorzaak: de ventilatie worden geblokkeerd, de luidsprekerbedrading is nicht o.k. of u hebft de versterker enigszins misbruikt. Zet de RA-1070 uit en laat hem afkoelen. Onderzoek deoorzaak en zet hem wee aan. Doet 'ie het dan nog Niet, roep dan uw leverancier erbij.

Technische gegevens

Continu vermogen (20-20-000 Hz. verr. < 0.03% bij 8Ω)	2x100 watts
Harmonische verr. (THD) (20-20.000Hz.)	< 0.03% bij vol vermogen half vermogen of 1 watt
Intermodulatievervorming (60 Hz:7 kHz, 4:1)	< 0.05% bij vol vermogen half vermogen of 1 watt
Frequentiebereik
Pick-up ingang:	20-20.000 Hz. ±0.5 dB
Lijningangen:	4-100.000 Hz. ±3 dB
Dempingsfactor (20-20.000 Hz. bij 8Ω)	400
Ingangsgevoeligheid/impedantie
Pick-up ingang MM	1.2mV, 68kΩ
Lijningangen	150mV, 33kΩ
Overbelasting
Pick-up ingang (MM)	70 mV
Lijningangen	5V
Gemiddelde uitgangsspanning voorversterker	1V
Signaal/Ruisverhouding (IHFA netwerk)
Pick-up ingang MM	70dB
Lijningangen	102dB
Netspanning (Europese uitvoering)	230Volts/50Hz.
Opgenomen vermogen	400 Watts
Afmetingen (bxhxd)	430x121x360mm.
Netto gewicht	10.3kg
Gegevens en ontwerp়োen voorbehonden.

ROTEL

The Rotel Co. Ltd.

10-10 Shinsen-Cho

Shibuya-Ku

Tokyo 150-0045

Japan

Phone: [phone]

Fax: [phone]

Rotel of America

54 Concord Street
