GEBRUIKSAANWIJZING LED PIPE RGB 230V JBSYSTEMS LIGHT

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volle te+kunnen profiteren van alle mogelijkheden en voor uw eigengeiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gebruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEN: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

Een complete JB Systems® LED PIPE 230V systeem bevat de volgende componenten:

• 1 of Meerderè LED PIPE tubes (kan in standalone modus werken of gekoppeld aan de LED PIPE controller)
• 1 optionele LED PIPE controller (controleert de aangesloten led tubes)
• Optionele signaal verlengkabels: 1m, 5m of 10m

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgevegen.

• Het toestel is ontworpen om decoratieve licheffecten te produceren en kan eventueel worden gezruikt in Lichtshows.
• Elke LED PIPE gekruikt 144 hoogintensiteit LEDs (Rood=48, Groen=48, Blauw=48)
• Elke LED PIPE is opgesplitst in 16 secties voor maximale flexibilititeit verwijl u patronen programmeert!

• Een ketting van LED PIPE toestellen kan op 3 manieren gebruikt worden:

• Standalone zonder controller: vele prachtige ingebouwde patronen, ook muziekgestuurd!

• Standalone met controller: De optionele LED PIPE controller kan tot 1000 tubes controleren met additionele flexibilitit.

• DMX controle via controller: gelerukt 3 DMX kanalen

• 4 programmamodi: auto modus (aanpasbare snelheid), Sound modus, dB modus (VU-meter), hold modus

• Zeer lichte polymeren behuizing met een frost lens van hoge kwaliteit voor gebruik binnenschuis.
• De speciale vorm van de basis maakt het möglichk om alle aansluitingen moot te verbergen achechter de toestellen!
• De interne voeding maakt het doorlussen tot 200 toestellen op slechts 1 230V/16A stopcontact zeer makkelijk!
• Kan verzem gemakkelijk bevestigd worden op muren en plafonds met de bijegeleverde muurbeugels.
• Enkel geschikt voor gebruik binnenshuis.
  Verlengde levensduur: 50.000 - 100.000 uren.
• Laag stroomverbruik: slechts 18W per tube!
• Optionele signala verlengkabels: 1m, 5m of 10m beschikbaar.
• Perfect bruikbaar in: winkels, standenbouw, architecturale belichting, decoratie binnenshuis, clubs, pubs, mobiele DJs, trussing, ...

Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werk. Mocht er schade+zijn,gebruik het dan Niet,maar raadpleeg eerst uw dealer.

Belangrijk: Dit apparaat verliet de fabrik in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veilgheidsaanwijzingen en raadgevingen in deze gebruiksaanwijing uisterst nauwkeurig volgt. Elke schadeverooraakt door verkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankindementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

Bewaar deze brochure op een veiligeplaats om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controller of de doos volgende onderden bevat:

• Handleiding
  LED PIPE RGB toestel

VEILIGHEIDSVOORSCHRIFTEN:

CAL

SK OF ELECTRIC SHOCK DON NOT OPEN

WAARSCHUWING: Om het risico op elektracutie zoveel möglichk te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zich kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De bliksempijl die zich in een gelijkbenige driehoek befindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van Niet-geisleerde onderdelen met een "gevaarlijke spanning" in het toestel die voldoende kracht heeft om een risico van elektrcutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literaturu belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbol betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

• Om het milieu te beschermen, probeer zoveel möglichk het verpakkingsmateriaal te recycleren.
• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, maar het apparaat aan de omgevingstemperatuur Wennen wanneser het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrngen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Indien een vreemd voorwerp in het apparaat geraakt, moet U het direct van het Lichtnet afkoppelen.
  Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en kaak het regelmatig schoon.
• Houd het apparaat uit de buurt van kinderen.
• Dit apparaat mag Niet door onervaren personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• Verzeker er U van dat er zich onder deplaats waar het toestel worden geinstalleerd geen ongewenste personen bevindenijdens het bevestigen en losmaken alsook bij het onderhoud.
• Trek als je stekker uit wonneer het apparaat gedurende langere tijd nicht worden gebruikt of alvorens te beginnen met de onderhoudsbeurt.
• De elektrische installmente behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller dan die beschikbare spanning nicht hoger is dan die aangegeven op dechyterzijde van het toestel.
• De elektrische kabel behoort algtd in uitstekende staat te zich. Zet het apparaat onmiddelijk af als de elektrische kabel gekneusd of beschadigd is. De kabel要去 verrangen worden door de fabrikant zich, zijn dealer of vergelijkbare bekwame Personen om een brand te voorkomen.
• Laat de elektrische draad nooit in contactkommen met andere draden.
• Volgens de veiligheidsvoorschriften要去 deze installmentie geaard worden.
• Sluit het apparaat Niet aan op een elektronische dimmer.
• Om elektrische schokken te voorkomen,要去 U de behuizing nicht openen. Er zitten er geen onderdelen in die door de gebruiker要去 worden onderhonden.
• Repareer nooit een zekering en overbrug de zekeringhouser nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.

• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.

• De behuizing en de lenzen moeten verrangen worden als ze zichtaar beschadigd zijn.

• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsreden is het verboden om oncegautoriseerde modificaties aan het toestel aan te brengen.

Belangrijk: Gebruik het licheffect Niet in de tegenwoordigheid van personen die lijden aan epilepsie.

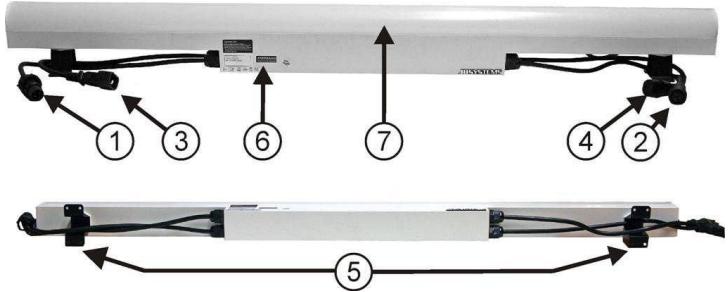

BESCHRIJVING:

1. LED PIPE SIGNALINGANG: signalingang in laagspanning die u dient aan te sluiten met de signalauitgang van een vorige tube of met de signalauitgang kabel komende van de controller. Extra signaal verlangkabels van 1m, 5m of 10m় opioneel verwrijgbaar.
2. LED PIPE SIGNAALUITGANG: signalauitgang in laagspanning die u dient aan te sluiten met de signaalingang van de volgende tube. Extra signaal verlangkabels van 1m, 5m of 10m+zijn optioneel verkrijgbaar.
3. NETSPANNINGSINGANG: dient verbonden te worden met de netspanningsuitgang van de vorige tube of direct met het net.
4. NETSPANNINGSUITGANG: dient verbonden te worden met de netspanningsingang van de volgende tube.
5. LED PIPE HODERS: Zijnoodzakelijk om de tubes makkelijk gegen een oppervlak te bevestigen. De vorm van de behuizing en de houders maakt het möglichk om uw kabels perfect te verbergen awhileuw constructie.
6. DIP SWITCHES: Worden gebrukt om de verschillende modi van de tube in te stellen.
7. PLASTIC OMHULSEL: Het melkwitte plastic omhulsel worden gebrukt om de 3 primaire kleuren te mixen. Indien u het wenst kan u de LED PIPES tubes installeren acheer een groot melkwit opaken oppervlak om zo een "eeuwig veranderende kleurenmuur" te creeren. In dit geval kan u proberen het plastic omhulsel van de LED PIPES te verwijderen om meer lichtopbrengst te bekomen. Dit kan u makkelijk doen door de 2kleine schroeven aan 1 van beiden kanten van uw plastic omhulsel te verwijderen. Wanneer de aflsuitkap verwijderd is, kan u het plastic omhulsel makkelijk uit de basis schuiven.

OPHANGEN VAN HET APPARAAT

• Belangrijk: De installment van het toestel mag uitsluitend door bekwaam onderhoudspersoneeel uitgevoord worden. Onjuisteplaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vert gevel ervaring. U behoort de grenzen te respecteren aan de werkklast; erkendeinstalleringmaterialen要去en worden gebruikt; deveiligheid van het geinstalleerde toestel要去 regelmatinig worden gecontroleerd.
• Overtuig U ervan dat het gebied onder installmentieplaats vrij is van ongewenste Personenijdens hetplaatsen, het weghalen en het onderhoud.
• Alvorens totplaatsen over te gaan, moet men controlleren dat de minimum puntbelasting van de installmentieplaats 10 keer het gewicht van het toestel bedraagt.
• Het apparaat要去 goed worden vastgezet; aan een vrij zwaaiende montage mag zichs nicht gedacht worden.
• De gebruiker要去 zich van verzekeren dat de installations met betrekking tot de verilgheid en de technische mechanismiek door een expert zijn goedgekeurd alvorens ze voor de eerste keer te gebruiken. Elk

aar moeten de installations worden gekeurd door een vakman om te controlleren of de veiligheid nog steeds perfect is.

ELEKTRISCHE INSTALLATIE + ADRESSERING

Belangrijk: De elektrische installmentie zou alleen uitgevoerd要去en worden door een bekwaam person volgens de voorschriften voor elektrische en mechanische verilgheid in uw land. U kan de tubes op 2 manieren installeren: met of zonder controller

WELL CONNECTED

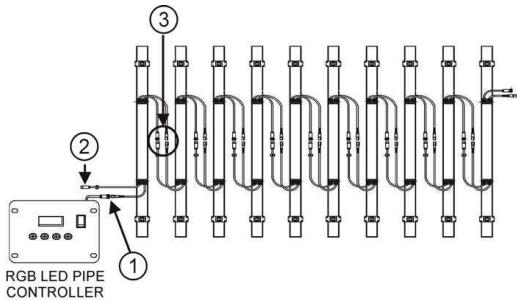

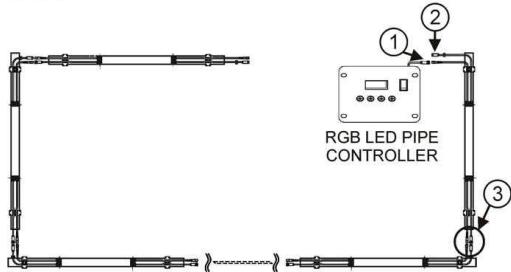

INSTALLATIE MET CONTROLLER:

1. Bevestig alle tubes correct op een muur/plafond
2. Sluit de signaalkabels van alle tubes aan elkaar aan. Verzeker u ervan de plastic ring steeds goed vast te draaien (zie n°3 op de tekening)
3. Sluit de netspanningkabels van alle tubes aan elkaar aan en sluit het eerste toestel aan op het net (zie n°2 en 3 op de Foto) PS: om het eerste toestel aan te sluiten aan op het net, moet u een optionele netkabel hebben met een IEC-socket aan 1 zijde
4. Sluit de signaalingang kabel van de eerste tube aan op de signaaluitgang connector van de LED PIPE controller. Gebruik eventuele de optionele verlangkabels (zie n°1 op de Foto)
5. Schakel de controller aan en volg de setup zoals Voorgesteld in de manual van de LED PIPE controller
6. Klaar!

Opmerkingen:

U kan tot 1000 tubes doorlussen op 1 controller en zo een "Daisy Chain" creeren. De DIP-switch instellenen op de individuèle LED PIPES been gen effekt op een setup met de controller. Voor gedetailleerde uitleg over hoe de controller werkct en Hoe u uw setup van controleren via DMX, raadpleeg de handleiding van de LED PIPE controller.

INSTALLATIE ZONDER CONTROLLER:

De installmente zonder controller is bijna identiek, dus raadpleeg punct 1 tot en met 3 hierboven. Wanner geen controller aangesloten is, za het eerste toestel in de ketting zich gedragen als de master: Gebruik enkel de DIP-switches op dit master toestel. De DIP-switch instellenen op de andere (slave) LED PIPES zullen geen effect hebben.

PATROONHERHALING

Dipswitch 1+2: Worden gebruikt om te kiezen na hoeveel tubes de ingebouwde patronen worden herhaald.

Patronen worden herhaald elke 32 tubes.

Patronen worden herhaald elke 16 tubes.

Patronen worden herhaald elke 8 tubes.

Patronen worden herhaald elke 4 tubes.

SNELHEID VAN DE PATRONEN

Dipswitch 5 + 6 : Worden gebruikt om de snelheid van de patronen in auto modus in te stellen.

Zeer traag

Traag

Sne

Zeer snel

AUTO MODUS (DIP3 = OFF - DIP4 = OFF)

DIP10 = Aanschakelen om de patronen te inverteren

1 kleur in 1 richting

1 kleur in 2 richtingen

Verschillende kleuren in 1 richting

Verschillende kleuren in 2 Richtingen

Stroboscoop met verschillende kleuren

Stroboscoop met wit Licht

Kleurverandering door geluid in een 2-wegs chase

1 kleur in 1 richting

1 kleur in 2 richtingen

Verschillende kleuren in 1 richting

Verschillende kleuren in 2 Richtingen

Kleuverandering door geluid

Kleurverandering in stroboscoop

dB MODUS (DIP3 = OFF - DIP4 = ON)

DIP10 = Aanschakelen om de patronen te inverteren

Meerkleurig chase Licht met rood als basiskleur

Meerkleurig chase Licht met groen als basiskleur

Meerkleurig chase Licht met blauw als basiskleur

Meerkleurig chase Licht met zwart als basiskleur

VU-meter met groene/gele/rode kleur

Meerkleurige VU-meter 1

Meerkleurige VU-meter 2

DIP10 = Wordt nicht gebrukt

Alle tubes wit

Alle tubes rood

Alle tubes groen

Alle tubes geel

Alle tubes blauw

Alle tubes purper

Alle tubes cyaan

Alle tubes wit

BEDIENINGSVOORSCHRIFTEN

• Als het apparaat op het net is aangesloten begint het te functioneren.
• U kan de toestellen ook aansluien op de LED PIPE controller voor extra functies en DMX-controller. Wanner u de controller gezruikt, raadpleeg dan ook zijn user manual
  Zet het toestel Niet aan en uit met korte tussenpozen odomat de lamp het anders eerder begeeft.
• Trekt U altijd de stekker uit het stopcontact als het apparaat langere vrij geen diest doet of alvorens een lamp te verrangen of alvorens een onderhoudsbeurt te beginnen.
• Stop, in geval vanSERIEUze bedieningsproblemen, met het gebruiken van het apparaat en stel U onmiddelijk in verbinding met uw dealer.
• Belangrijk: Gebruik het effect nooit in de aanwezigheid van mensen die aan epilepsie lijden.

ONDERHOUD

• Overtuig U ervan dat het gebied onder de installmentieplaats vrij is van ongewenste Personenijdens het onderhoud.

Bij inspectie要去en de volgende punten worden gecontroleerd.

• Alle schroeven gelebracht om het te toestel te installereren en al+zijn onderdelen要去en goed vastgedraaid zichen en mogen Niet verroest zich.
• Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers) mogen absolut nicht verwrongen zich.

• Wonneer een optische lens klaarblijelijk beschadigd is door barsten of diepe krassen, dan要去 deze verwangen worden.

• De stroomkabels要去en in perfecte staat zijn en behoren vervangen te worden, wanner er zichs maar een Klein probleem ontdekt werden.

• Het schoonmaken van uitwendige optische lenzen en/of spiegels moet regelmatig worden uitgevoerd om een zo goed möglichke lichtuistraling te verkrijgen. Hoe vaak ze schoon要去en worden gemaakt hangt af van de omgeving waar het toestel worden gebruikt: een klammte, rokerige of bijzonder vuile omgeving kan een grotere openhoping van vuil veroorzaken op de optische utrusting.

Reinig met een zachte doek en gebruiknormale glasreinigende producten.
Droog de onderden altiijd zorgvuldig af,
Reinig de uitwendige optische uitrusting minstens eén keer per maand.

Netvoeding: wisselstroom 230 V, 50 Hz
Stroomverbruik: 18 Watt
Aantal LEDs: 144 stuks (48 rood, 48 groen, 48 blauw)
Aantalverschillende ledsecties: 16
Stralingshoek: 120°
Levensduar LEDs: 50000-100000 uren
Geluidscontrole: Inwendige microfoon
Afmetingen: 1000 × 62 × 100 ~mm
Gewicht: 1.6 kg

Elke inlichting kan veranderen zonder waarschuwing vooraf

U kan de laatste versie van deze handleiding downloads via Onze website: www.beglec.com
