GEBRUIKSAANWIJZING IROCK 5C JBSYSTEMS LIGHT

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigengeiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gebruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEN: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM EN SCHRIJF U IN

KARAKTERISTIEKEN

In dit apparaat is radio-interferente onderdukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgevegen.

• Het toestel is ontworpen om decoratieve lichteffecten te produceren en kan eventueel worden gebruikt in Lichtshows.
• Gebaseerd op een MSD250/2 lamp
• Design kleurenwisselaar van hoge kwaliteit
• Perfect voor Pro DJ, verhuurfirma's, podia & discotheken
• Master/slave mode met interne programma's + micro
• DMX 5 kanalen (shutter&shaking - gobo - colour - gobo rotation - dimmer)
• DMX adres kan met de iLEAD controller vanop afstand worden ingesteld
  Optiek van zeer hoge kwaliteit
• 7 roterende gobo's (ook glasgobo's)
  9 dichroide kleuren + wit
• Dimmer 0-100%, blackout en high speed variabile strobe
• Perfecte controle via once iLEAD, SM1612 of enige andere universe DMX controller
• Micro stappenmotoren

Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werk. Mocht er schade+zijn,gebruik het dan Niet,maar raadpleeg eerst uw dealer.

Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veilgheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uisterst naukeurig volgt. Elke schadeverooraakt door verkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkkheid voor mankindementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controller of de doos volgende onderdelen bevat:

• Handleiding
• Netsnoer
• Ophangbeugel
• 2 adapters om het toestel rechttop teplaatsen

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT ENDF

WAARSCHUWING: Om het risico op elektracutie zoveel möglichk te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderden in het toestel die u zich kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De bliksempijl die zich in een gelijkbenige driehoek bevindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van Niet-geisoleerde onderdelen met een "gevaarlijke spanning" in het toestel die voldoende kracht heeft om een risico van elektrcutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

Dit symbol bepaalt: de minimumafstand van te belachten voorwerpen. De minimumafstandussen projector en het verlichte voorwerp要去eer dan 1 meters+zijn.

• Om het milieu te beschermen, probeer zoveel möglichk het verpakkingsmateriaal te recycleren.
• Een neue lichteffect kan soms ongewenste rook en/of reuk veroorzaken. Dit is normal en verdwijnt na een pau minuten.
• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, maar het apparaat aan de omgevingstemperatuur wennen verweer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfecte te functioneren. Het kan soms zichs schade aan het apparaat toebrachten.
• Gebruik dit apparaatuitsuitluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Indien een vreemd voorwerp in het apparaat geraakt, moet U het direct van het lichtnet akkoppenen.
• Plaats de installment op een plaat met goede ventilatie, ver van brandbare materialien en/of vloeistoffen. De installment要去 minstens 50~cm van de muren rondon geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
• Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en maak het regelmatig schoon.
• Houd het apparaat uit de buurt van kinderen.
• Dit apparaat mag Niet door onervaren Personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• De temperatuur van het oppervlak van het apparaat kan 85^ bereiken. Raak de metalen ombouwijdens het gebruik Niet met blote handen aan.
• Verzeker er U van dat er zich onder de plaat'saar het toestel worden geinstalleerd geen ongewenste personen bevinden tijdens het bevestigen en losmaken alsook bij het onderhoud.
• Laat het toestel ongeveer 10 Minutes afkoelen alvorens de lamp te verrangen of alvorens te starten met de onderhoudsbeurt.
• Trek altijd de stekker uit wonneer het apparaat gedurende langere tijd Niet wordt gebruikt of alvorens de lamp te verrangen of alvorens te beginnen met de onderhoudsbeurt.
• De elektrische installment behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller dan de beschikbare spanning nicht hoger is dan die aangegeven op dechterzijde van het toestel.
• De elektrische kabel behoort algtd in uistekende staat te zich. Zet het apparaat onmiddelijk af als de elektrische kabel gekneud eschadigd is. De kabel要去 vervangen worden door de fabrikant zich, zijn dealer of vergelijkbare bekwame personen om een brand te voorkomen.
• Laat de elektrische draad nooit in contact komen met andere draden.
• Volgens de veiligheidsvoorschriften要去 deze installmentie geaard worden.
• Sluit het apparaat Niet aan op een elektronische dimmer.
• Gebruik.altijd een geschikte en gekeurde veiligheidskabel bij het installereren van het toestel.
• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Afgezien van de lamp en de zekering zitten er geen onderdelen in die door de gebruiker要去en worden onderhonden.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.

• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.

• De behuizing en de lenzen moeten verrangen worden als ze zichtaar beschadigd+zijn.

• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.

Belangrijk: Kijk nooit rechtstreeks in delichtbron. Gebruik het lichteffect Niet in de tegenwoordigheid van personen die lijden aan epilepsie.

PLAATSEN OF VERVANGEN VAN DE LAMP

Wacht, in het geval van het verrangen van een lamp of van het gezven van een onderhoudsbeurt, 10 minutes na het uitzetten van de installmentie met het openen ervan totdat het apparaat is afgekoeld. Trek.altijd de stekker uit het stopcontact

voort U begint aan het onderhoud. Gebruik algijd hetzelfde type reserveonderdelen (lampen, zekeringen, e.d.) Gebruik bij het verrangen van onderdelenuitsuijtend authenteke reserveonderdelen.

• Zet het toestel af en trek de netstekker uiH het stopcontact.
• Wacht 10 minutes tot het apparaat is afgekoeld.

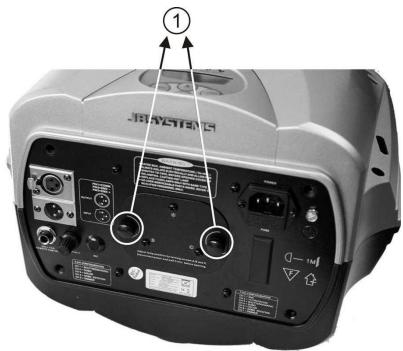

• Schroef de 2 schroeven los die het lampcompartment afsluiten aan dechterijde van het toestel (zie nummer 1 op de Foto).

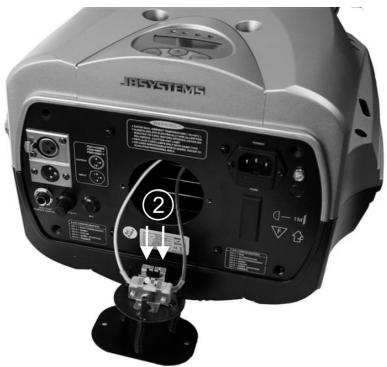

• Aan de binnenzijde zult U de lampenhouder zien. Trek de lampenhouder voorzichtiguit het lampcompartment.
• Verwijder de oude lamp. Bij het verwijdersen van de oude lamp houdt U de lampenhouser vast.
• Houd de lampenhouser vast verwijl U de neue lamp rustig in de lampenhouser drukt. Opgepast! Controleer het etiket achechter op het toestel of kijk waar de technische karakteristieken in deze gebrukswijzing om te weten welke lamp U moet gebruiken. Gebruik nooit een lamp met een hogere wattage. Lampen met een hogere wattage producero ten temperatures waarvoor het apparaat Niet ontworpen was. Als het apparaat een lampentransformer gebruikt, zal hij verbranden wegens de te grote belasting.
• Raak de lamp Niet met blote handen aan; dit za de levensduur van de lamp drastisch verkorten. Indien U de lamp aanraakte, maar hem dan schoon met

een lapje en een beetje schoonmaakalcohol. Veeg de lamp droog alvorens hem te installereren.

• Plaats de neue lamp terug in het apparaat. Vergewis U ervan dat geen draden de lamp raken.
• Sluit het lampcompartiment met de schroeven.
• Zet het toestel aan en wijs de straal op een wit oppervlak. Gebruik de drie "adjustment screws" (zie fot hieronder) aangeduid door "lamp adjust" op het toestel. Draai deze 3 schroeven zachtjes tot wanner u een maximalelichtuistoot verwkrijgt.
  Klaar.

ROTERENDE GOBOS VERVANGEN

OPGELET: Installee de gobo's alleen als het toestel uit staat! Maak nooit de schroeven van de roterende gobo's los. Zo opent u het rollager. Dit herstellen is

uiterst moeilijk!

• Schakel het toestel uit en trek de stekker uit het stopcontact.
• Open het plastieken deksel (4 schroeven)

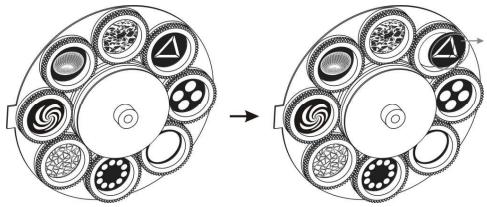

• Lokaliseer het gobowel en verwijder de bevestigingsring van de gobo die u wilt verrangen met gegast gereedschap.
• Verwijder de gobo en installeer de nieuwe gobo.
• Druk de bevestigingsring samen enplaats hem voor de gobo.
  Klaar!

OPHANGEN VAN HET APPARAAT

• Belangrijk: De installmentie van het toestel mag uitsluitend door bekwaam onderhoudspersoneeel uitgevoerd worden. Onjuisteplaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vert gevel ervaring. U behoort de grenzen te respecteren aan de werkklast; erkende installereringmaterialen要去en worden gebruikt; de veiligheid van het geinstalleerde toestel要去 regelmatig worden gecontroleerd.
• Overtuig U ervan dat het gebied onder installmentieplaats vrij is van ongewenste Personenijdens hetplaatsen, het weghalen en het onderhoud.
• Installer het toestel op een goed geventileerde plaat, ver van brandbare stoffen en/of vloeistoffen. Het toestel moet worden bevestigd op minstens 50~cm van de omringende muren.
• Het toestel moet worden geinstalleerd buiten het bereik van iedereen en weg vanplaatsen waar men mag lopen en zitten.
• Alvorens totplaatsen over te gaan, moet men controlleren dat de minimum punbelasting van de installmentieplaats 10 keer het gewicht van het toestel bedraagt.
• Gebruik bij het installereren van het toestel algintijd een gewaarmerkte veiligheidskabel die 12 keer het gewicht van het toestel kan dragen. Deze bijkomende veiligheidsbevestiging moet zo worden aangebracht dat geen deel van het toestel meer dan 20cm vallen kan als de hoofdbveeiliging faalt.
• Het apparaat要去 goed worden vastgezet; aan een vrij zwaaiende montage mag zichs Niet gedacht worden.
• Bedek geen ventilatieoppeningen, anders zou dit oververhitting tot gevolg können haben.
• De gebruiker moet er zich van verzekeren dat de installations met betrekking tot de verilgheid en de technische mechanismiek door een expert zijn goedgekeur aldorens ze voor de eerste keer te gebruiken. Elk maar要去en de installations worden gekeurd door een vakman om te controleren of de verilgheid nog steeds perfect is.

1. DISPLAY geeft de verschillende menu's en de gekozen functies weeer.
   2.LEDS

DMX	Aan	DMX signaal aanwezig
MASTER	Aan	Master mode
SLAVE	Aan	Slave mode
SOUND	Knippert	Geluidsactivering

1. TOETSEN

MENU	Om programmeringfuncties te selecteren
DOWN	Omtering te gaan in de geselecteerde functies
UP	Omverder te gaan in de geselecteerde functies
ENTER	Om de geselecteerde functies te bevestigen

1. REMOTE CONTROL INGANG: sluit de optionele CA-8 afstandsbediening aan op de 1/4 microloon jack om zo het toestel te controleren voor stand by, functie en modus
2. SENSITIVITY: worden gebruikt om de gevoeligheid van de microfoon in te stellen wanner het toestel gebruikt worden in standalone of master/slave mode.
3. MICROFOON: worden gebruikt om de ingebouwde programma's aan te sturen op het ritme van de muziek.

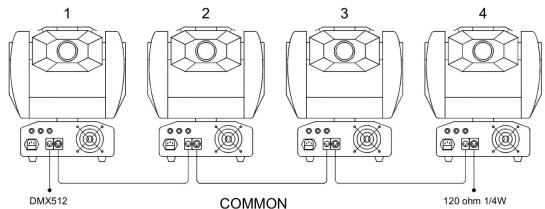

4. DMX INPUT/OUTPUT: worden gebruikt voor DMX512 verbinding. Gebruik symmetrische 3pins XLR M/V kabels van goede kwaliteit om de toestellen met elkaar te verbinden.

HOOFDMENU:

• Druk op de MENU toets om een van de pre-set functies te kiezen. Druk op de toets tot de gewenste functie op de display verschijnt.
• Selecteer de functie met de ENTER toets. De display zal knipperen.
• Gebruik de DOWN en UP toetsen om de modus te wijzigen.
• Eens u de gewenste modus geseleed hett moet u op de ENTER toets drukken om uw keuze te bevestigen. Na 8 seconden za de display automatisch maar de hoofdfuncties terugkeren zonder iets veranderend te hebden. Omaar de functies terug te keren zonder iets te wijzigelen moet u weeop de MENU toets drukken. De hoofdfuncties worden hier rechts weergegeven.

DMX512 Adresinstelling

Wordt gebruikt om het startadres van het toestel in te stellen in een DMX configuratie.

• Druk op de MENU toets tot [Add] op de display waergegeven worden.

• Druk op de ENTER toets, de display begint te knipperen.

• Gebruik de DOWN en UP toetsen om het DMX512 adres te wijzigen.

• Wonneer het juiste adres op de display wordt weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ieits gewijzigd te hebben) Om maar de functies terug te keren zonder ieits te wijzigen moet u weeer op de MENU toets drukken.

Slave Mode

Wordt gebruikt om het slave toestel synchroon of tegenovergesteld te latent werken ten opzichte van de master.

• Druk op de MENU toets tot [shn] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.

• Gebruik de DOWN en UP toetsen om (normal), (2 light show), (3 light show) mode of (4 light show) to selectoren.

• te selecteren.

• Wanner de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch.
weer maar de hoofdfunctionz zonder iets gewijzigdt te hebben)

Om maar de functies terug te keren zonder iets te wijzigen moet u weer op de MENU toets drukken.

Blackout Mode

Black-out mode: wanner geen enkel DMX signaled gedeteerd wordt, dan gaat het toestel overaar de black-out modus en wacht op het volgende DMX signaal.

No blackout mode: wonneer geen enkel DMX signal gedetecteerd worden, dan schakelt het toestel automatisch over maar standalone werkung.

• Druk op de MENU toets tot blid op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om Hba (yes blackout) of Hba (no blackout) te selecteren.
• Wanner de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer waar de hoofdfuncties zonder ie's gewijzigd te hebben) Om waar de functies terug te keren zonder ie's te wijzigoen moet u weer op de MENU toets drukken.

Color Mode

Split colors: u kurz zowel volle kleuren als 2 naast elkaar liggende kleuren van het kleurenwiel selecteren.

• Druk op de MENU toets tot [L] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om no (normal) of S (split color) te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer waar de hoofdfuncties zonder ieits gewijzigd te hebben) Om waar de functies terug te keren zonder ieits te wijzigoen moet u weer op de MENU toets drukken.

Dimmer Inversion

Standaard dimming: fader gesloten (DMX waarden 000) volledige lichtuitstoot

fader open ( DMX waarden 255 ) → blackout

Inverse dimming: fader gesloten (DMX waarden 000) blackout

fader open ( DMX Waarde 255) volledige lichtui-stoot

• Druk op de MENU toets tot op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om no (normal) of (dimmer inversion) te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch waar aan de hoofdfunctionz zonder iets gewijzigd te hebben) Om maar de functies terug te keren zonder iets te wijzigen moet u weeer op de MENU toets drukken.

Led Display

Display on: display is steeds aan.

Display off: display isuit wannerdeze nicht gebrukt worden.

• Druk op de MENU toets tot [Ed] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om [on] (display steeds aan) of [OFF] (display uit wonneer nicht in gebruik).
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen. De led display stopt met werken na ongeveer 40 seconden

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ie's gewijzigd te hebben) Om maar de functies terug te keren zonder ie's te wijzigen moet u weeer op de MENU toets drukken.

Display Inversie

Display normal: display kan afgelezen worden wanner het toestel op de grond staat.

Display inversion: display kan afgelezen worden wanner het toestel ondersteboven opgehangen is.

• Druk op de MENU toets tot [dSP] knippert op de display. (gewone weergave)
• Gebruik de ENTER toets om over te gaan maar [dSP] (omgekeerde weergave), deze optie za automatisch behonden worden na 8 seconden. Of druk werk op de ENTER om terug te gaan maar [dSP] (gewone weergave).
• Druk op de MENU toets om maar de functies weir te keren.

Focus Adjust

Deze functie helpt u bij het afstellen van de focus van de Lichtstralen en gobo's.

• Druk op de MENU toets tot FRduj knippert op de display.
• Druk op de ENTER toets en het toestel zal zich focussen op de centrale positie
  U kunt de focus instellen met de UP/DOWN toetsen (op de display worden de focuswaarde weergegeven).
• Druk op de MENU toets om maar de functies wee ter te keren.

Self-Test

Wordt gebruikt om het interne "zelftest"programma in te schakelen. Alle möglichkheden van het toestel zullen dan automatisch overlopen worden.

• Druk op de MENU toets tot ESE knippert op de display.
• Druk op de ENTER toets om het interne self-test programme te starten.
• Druk op de MENU toets om maar de functies weir te keren.

Fixture Hours

Wordt gebruikt om het aantal werkuren van het toestel wee ter te given.

• Druk op de MENU toets tot Fhr knippert op de display.
• Druk op de ENTER toets om het aantal werkuren van het toestel wee te geven op de display.
• Druk op de MENU toets om maar de functies waar te keren.

Reset

Wordt gebruikt om een algemene reset van het toestel uit te voeren.

• Druk op de MENU toets tot [Set] knippert op de display.
• Druk op de ENTER toets om alle kanalen terug in te stellen volgens hun standardwaarde.
• Druk op de MENU toets om maar de functies wee ter te keren.

Gelieve ook het hoofdstuk over de DMX kanaalconfiguratie van het toestel om een reset via DMX uit te voeren.

DMX AANSLUITINGEN

Het DMX protocol is een veelgebruikt hoge snelheidssignaal voor het besturen van "intelligente" lichteffecten. U moet een "kettingverbinding" makes tussen uw DMX controller en alle andere lichteffecten door middel van symmetrische XLR M/V kabels van goede kwaliteit. Om vreemde reacties van uw lichteffecten te Voorkomen, die te wijten+zijn aan allerlei storingen, moet u een signaalbegrenzer van 90 tot 120 plaatsen aan het einde van de ketting. Gebruik nooit Y- splitsingskabels, dit zal eenvoudigweg nicht werkken!

Elk lichteffect in de ketting moet waar eigen startadres hebben zodate het toestel weet welke instructies er van de controller要去en opgevolgd worden en welke Niet.

HOE HET JUISTE STARTADRESINSTellen:

Zie het vorige hoofdstuk (DMX-512 adresinstelling) om te leren hoe u het startadres in dit toestel moet instellen. Het startadres van elk toestel is zeer belangrijk. Het isECHER onmogelijk om u in deze handleidinguit te leggen welk startadres u moet instellen, aangezien dit volledig afhangt van de controller die u gaat gebruiken... gelieve dus de handleiding van uw DMX controller te raadplegen om uit te zoeken welk startadres u moet instellen.

• DMX-CONFIGURATE VAN DE IROCK5C:

DMX512 Configuration
Ch1	Ch2	Ch3		Ch4	Ch5
Shutter/Shaking	Gobo	Color		R-gobo	Dimmer
248-255 Open	255 Fastest speed Gobo change	Normal	Split	246-255 Stopped	255 0%
247 Fastest speed Shaking	128 Slowest speed Gobo change	255 Fastest speed Rainbow effect	255 Fastest speed Rainbow effect	245 Fastest speed clockwise
		128 Slowest speed Rainbow effect	128 Slowest speed Rainbow effect
		116-127 Light Magenta	121-127 Light Magenta
		103-115 Light Green	113-120 Light Green
132 Slowest speed shaking	096-111 Color Temperature 3200K	090-102 Purple	098-105 Purple	135 Slowest speed clockwise
			091-097 Dark Blue & Purple
			083-090 Dark Blue
131 Fastest speed shutter	080-095	077-089 Dark Blue	076-082 Dark Blue & Orange	121-134 Stopped
		064-076 Orange	068-075 Orange
			061-067 Orange & Yellow
	064-079 Frost	052-063 Yellow	053-060 Yellow	120 Slowest speed counterclockwise
		039-051 Light Blue	046-052 Light Blue
16 Slowest speed shutter	032-047	026-038 Dark Magenta	038-045 Light Blue	010 Fastest speed counterclockwise
			031-037 Dark Magenta & Light Blue
			023-030 Dark Magenta
008-015 Open	016-031	013-025 Dark Green	016-022 Dark Green & Dark Magenta
000-007 Blackout	000-015	000-012 White	000-007 White	000-009 Stopped	000 100%

HOE DIT TOESTEL BEDIENEN

Telkens u het toestel aan zet zal er Ir5c op de display verschijnen en zullen alle motoren maar hun basispositie terugkeren. Misschien zult u wat geluiden horen gedurende 20 seconde. Daarna zal het toestel waarlijk om DMX signalen te ontvangen of om de ingebouwde programme'suit te voeren.

U kunt dit toestel op 3 manieren gebruiken:

O Via de ingebouwde master/slave programma's
o Via de eenvoudige CA-8 controller
Via een universe DMX controller

VIA DE INGEBOUWDE MASTER/SLAVE PROGRAMMA'S:

Kies deze functie wanner u onmiddelijk een kant-en-klare show wilt. Wanner de toestellen via master/slave met elkaar te verbonden zijn, dan zal het eerste toestel alle andere toestellen sturen en zo een automatische, muziekgestuurde en gesynchroniseerde show uitvoeren. Er mag niets aangesloten+zijn op de DMX ingang van het eerste toestel, zich master LED zar continu aan zijn en de sound LED zar knipperen op het ritme van de muzzlek.

• De SLAVES beschikken over 2 opties: de andere toestellen staan als slave ingesteld (slave-LED is continu aan). Om een prachtige lichshow te creeren kut u gecontracteerde bewegingen invoeren (pan/tilt van het slave toestel werkdt omgekeerd) In the menu van het slave toestel kut u maar optie Sld gaan en de volgende selectie makeen:

Normal slave: slave werkt synchroon met de master.

2 light show: slave werkt gegenovergesteld ten opzichte van de master.
o 3 and 4 zijn enkel voor kleurveranderingen

VIA DE EENVODIGE CA-8 CONTROLLER:

Wanneer de toestellen in Master/slave configuratie gebruikt worden raden wij u ten sterkste aan de CA-8 "Easy controller" te gebruiken. Sluit ze dee petite controller aan op de 1/4" jack van de master. Zo kutu u de volgende functies van op afstand bedieren:

Stand by	Blackout het toestel
Functie	Strobo 1.Gobo / kleur sync. strobo 2.Sync. strobo 3."Two-light" strobo	Chase patroon selectie (6 patronen)	Color/Gobo selectie 1. Blij duwen voor gobo 2. Duw kort voor kleurverandering	Dimmer instelling
Modus	geluid 1 (LED UIT)	geluid 2 (LED knippert normalaal)	Traag/geluid 3 (LED aan)	Positie/ vergrendelen in een positie (LED knippert snel)

ONDERHOUD

• Overtuig U ervan dat het gebied onder de installmentieplaats vrij is van ongewenste Personenijdens het onderhoud.
• Zet het toesteluit, trekd netstekkeruit het stopcontact en wacht tot het toestel is afgekoeld.

Bij inspectie要去en de volgende punten worden gecontroleerd.

• Alle schroeven gelebruikt om het te toestel te installereren en al+zijn onderdelen要去en goed vastgedraaid zich en mogen Niet verroest zich.
• Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers) mogen absolut nicht verwrongen zich.
• Wonneer een optische lens klaarblijelijk beschadigd is door barsten of diepe krassen, dan要去 deze verwangen worden.
• De stroomkabels要去en in perfecte staat zijn en behoren verrangen te worden, wanner er zichs maar een Klein probleem ontdekrt werden.
• Om het toestel gegen oververhitting te beschermen, behoren de ventilatoren (als die er zich) en de ventilatieoppeningen elk meand gereinigd te worden.
• De binnenkant van het toestel behoort elk়发展格局 met een stofzuiger of een luchtspuit.

• Het schoonmaking van inwendige en uitwendige optische lenzen en/of spiegels要去 regelmatig worden uitgevoerd om een zo goed möglichke lichtuistraling te verkrijgen. Hoe vaak ze schoon要去en worden gemaakt hangt af van de om经营活动aar het toestel worden gebruikt: een klamma, rokeringe of bijzonder vuille om经营活动 kan een grotere oopenhoping van voul verroorzaken op de optische utrusting.

• Reinig met een zachte doek en gebruik nomale glasreinigende producten.

• Droog de onderden.altijd zorgvuldig af,
• Reinig de uitwendige optische uitrusting minstens een keer per maand.
• Reinig de inwendige optische uitrusting minstens om de 3 maanden.

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant worden uitgevoerd door vakkbekwaampersoneel!!

DMX verbinding: 3 pins XLR mannelijk/vrouwelijk

Lamp: MSD250/2

Afmetingen: 360 × 340 × 250 ~mm

Gewicht: 9.2 kg

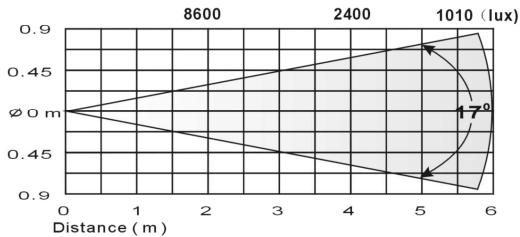

IR-5C Beam angle: 17 degree

Elke inlichting kan veranderen zonder waarschuwing vooraf

U kan de LASTe versie van deze handleiding downloads via Onze website: www.beglec.com
