GEBRUIKSAANWIJZING DMS 26 JBSYSTEMS LIGHT

Gebruiksaanwijzing NL

t Hofveld 2 ~ B1702 Groot-Bijaarden ~ Belgium

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit BRITEQ® product. Om ten volte te konnen profiteren van alle mogelijkheden en voor uw eigeneilighheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gezruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEM: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgevegen.

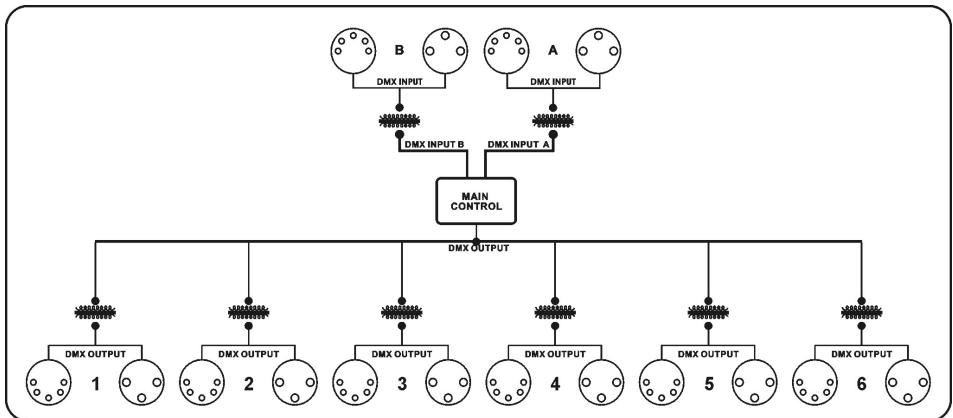

• Deperfecte all-in-one oplossing om uw DMX installations te beveiligen: 100% elektrische isolatie:tussen alle in/uitgangen!
• 2 DMX ingangen + 6 DMX uitgangen, elk uitgerust met een 3pins en een 5pins XLR aansluiting.

• De merger functie combineert 2 DMX signalen op verschillende manieren:

• HTP: de hoogste waarde van 2 identieke kanalen van 2 DMX signalen za voorrang krijgen.

• Backup: wanner het DMX signal van ingang A fault, dan neemt het DMX signal van ingang B het commando onmiddelijk over.

• Merger: DMX signalen van 2 verschillende controllers kan gecombineerd en verzonden worden over 1 kabel, u=kunt zich het startadres van de tweede controller instellen.

• De splitter functie verdeit de DMX signalen van de ingangen over 6 identieke uitgangen welke allemaal 100% van elkara geisoleerd het: indien er zich een probleem voordoet op 1 van de uitgangen, dan za dit de andere uitgangen Niet bevinoleden!

• De snelheid van de DMX uitgangen kan ingesteld worden 23ms tot 45ms, dit verbetert de compatibilititeit wanner “trage” DMX toestellen aan “snelle” DMX-controllers gekoppeld worden.

• Het uitgangsgedrag bij het plots uittallen van beiden DMX signalen kan ingesteld worden:

• Null: geen DMX signal op de uitgangen

• Hold: houd de LASTDE DMX waarden op de uitgangen.

• Clear: zet de DMX waarden van alle uitgangen op 'nul'.

• Gemakkelijk in te stellen via de LED display met 4 karakters

EERSTEINGEBRUIKNAME

Controleer de inhoud:

Kijk na of de verpakking volgende onderdelen bevat:

• DMS26 DMX merger/splitter.
• Gebruiksaanwijzing

Belangrijke instructies:

• Controller voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd werk. Mocht er schade zich, gebruik het dan Niet, maar raadpleeg eerst uw dealer.
• Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de verilheidsaanwijzingen en raadgevingen in deze gebruiksaanwijizing uisterst nauwkeurig volgt. Elke schadeverooraaktdoorverkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.
• Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.
• Om het milieu te beschermen, probeer zoveel möglichk het verpakkingsmateriaal te recycleren.

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektrocutie zoveel möglich te vermijden mag u nooit de behuizing verwijders. Er bevinden zich geen onderdelen in het toestel die u zich kan herstellen. Laat der herstellungen enkel uitvoeren door een bevoegde technicus.

De blikksempijl die zich in een gelijkbenige driehoek befindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van Niet-geisoleerde onderden met een "gevaarlijke spanning" in het toestel die voldoende kracht hebigt om een risico van elektracutie in te houden.

Het uitroepteken binnen de gelifkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbol betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Klasse I apparaten

Het toestel is geschikt om gemonteerd te worden op standard ontvlambare oppervlakten. Standaard ontvlambare oppervlakten omvatten bouwmaterialen zoals hout en houtbevattende materialen vaneer dan 2mm dik

• Stel dit toestel Niet bloot aan regen of vocht om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, waar het apparaat aan de omgevingstemperatuur Wennen wanneer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrngen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen metaal en mors geen vocht in het toestel om elektrische schokken of storing te vermijden. Objecten gezuld metal water, zoals bvb. Vazen,要不要 nop dit toestel worden geplaatst. Indien er toch een vreemd voorwerp of water in het toestel geraakt, moet U het direct van het lichtnet afkoppelen.
• Open vuur, zoals brandende kaarsen, mogen Niet op het apparaat geplaatst worden.
  Bedek geen enkele ventilatieopening om oververhitting te vermijden.
  Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en kaak het regelmatig schoon.
• Houd het apparaat UIT de buurt van kinderen.
• Dit apparaat mag Niet door onervaren personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• Trek alsijdt de stekker uit wanneer het apparaat gedurende langere tijd Niet wordt gebruikt of alvorens met de onderhoudsbeurt te beginnen.
• De elektrische installmentie behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller dat de beschikbare spanning nicht hoger is dan die aangegeven op de weiterzijde van het toestel.
• Het stopcontact zal steeds vrij toegankelijk blijven zodate stroomkabel op elk moment kan wordenuitgetrokken.
• De elektrische kabel behoort als iutstekende staat te zijn. Zet het apparaat onmiddelijk af als de elektrische kabel gekneud of beschadigd is. De kabel要去vangen worden door de fabrikant zich, zijn dealer of vergelijkbare bekwame personen om een brand te voorkomen.
• Laat de elektrische draad nooit in contact kommt met andere draden.
• Volgens de veiligheidsvoorschriften要去 deze installmentie geaard worden.
• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Afgezien van de zekering zitten er geen onderdelen in die door de gebruiker要去 worden onderhonden.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.
• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan.
• Gebruik best de originele verpakking als het toestel vervoerd要去 worden.
• Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.

ONDERHOUD

Reinig het toestel met een zacht, Lichtjes bevochtigdo doeK. Vermijd water te morsen in het toestel. Gebruik nooit vluchtige producten zoals benzeen of thinner, dit kan het toestel beschadigen.

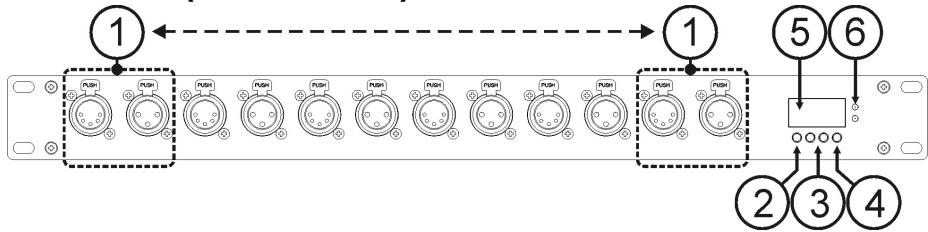

FUNCTIONS (VOORZIJDE)

1. DMX UITGANGEN: de DMS26 splittersectie bestaat uit 6 identieke noch volledig geisoleerde DMX uitgangen: wanneer er zich een probleem voordoet op eén van de uitgangen (kortsluiting, overspanning,...) zijn de andere uitgangen en de 2 ingangen beschermd en blijven deze volledig operationeel. Alle uitgangen beschikken over een 3pins en een 5pins XLR aansluiting voor een optimale compatibiliteit. (pin1 = massa/schild ; pin2 = data ; pin3 = data+ ; pinner 4/5= Niet gezruikt)
2. MENU TOETS: worden gebruikt om de verschillende opties van het hoofdmenu te overlopen. Druk gedurende 2 seconden op deze toets om uw keuze permanent op te slaan en waar de gewone werkmodus terug te keren. Zie hoofdstuk "HOE GEBRUIKEN" voor meer info
3. UP/DOWN TOETSEN: worden gebruikt om de waarden te veranderen of om verschillende opties in de submenu's te overlopen.
4. ENTER TOETS: worden gebruikt om uw keuze te bevestigen. U moet de MENU toets (2) wel gedurende 2 seconden indrukken om uw keuze permanent op te slaan!
5. DISPLAY: Multifunctionele LED display, geeft de actieve werkmodus aan en helpt voor het kiezen van de verschillende functies.
6. A/B INGANG: toont welke DMX ingang (A en/of B) maar de 6 uitgangen gestuurd worden.

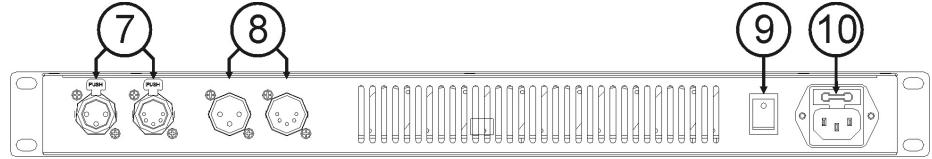

FUNCTIONS (ACHTERZIJDE)

1. DMX INGANG A: de DMS26 merger sectie heeft 2 ingangen. Ingang A (hoofdingang) worden gebruikt wanner er slechts 1 controller is aangesloten. Zie hoofdstuk "HOE GEBRUIKEN" voor meer info.
2. DMX INGANG B: ingang B (back-up ingang) worden gebrukt om een tweede controller aan te sluiten. Zie hoofdstuk "HOE GEBRUKEN" voor meer info
3. VOEDINGSSCHAKELAAR: worden gebrukt om het toestel aan/uit te zetten. De LASTE instelleningen worden steeds behouden.
4. VOEDINGSINGANG: met IEC aansluiting en ingebouwde zekeringhouser, sluit hier de meegeleverde voedingskabel aan.

HOE GEBRUIKEN

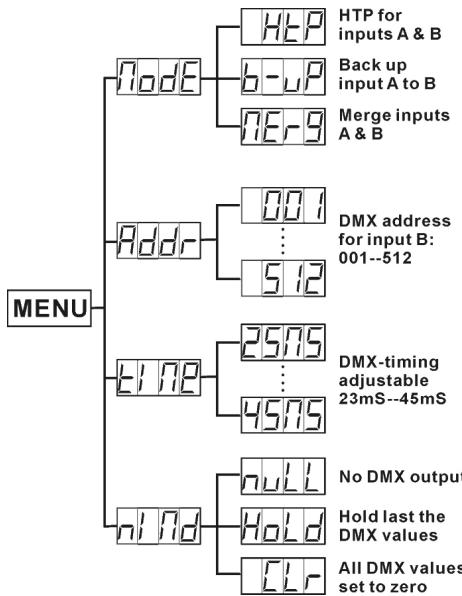

Het hoofdmenu bevat 4 sub menu's, waarvan we elke optie hieronder in detail bespreken:

Belangrijk: om uw instelling permanent te bewaren要去 steeds gedurende 2 seconden op de MENU toets (2) drukken!

MODE MENU HTP OPTIE

In HTTP modus (Highest Takes Precedence / hoogste waarde heeft voorrang) worden er 2 controllers aangesloten op de ingangen A en B (7/8). Beide controllers werken tegelijktijd zDat beiden ingangsindicatoren van de A/B INPUT (6) aan+zijn. De DMX warden van beide controllers worden naar de uitgangen gestuurd, maar voor gelijke DMX kanalen zal het signal met de hoogste waarde waar de uitgangen gestuurd worden.

Voorbeeld:

Controller A: ch1=102 + ch2=88 + ch3=246 + ch4=000
Controller B: ch1=105 + ch2=186 + ch3=101 + ch4=005
Outputs: ch1=105 + ch2=186 + ch3=246 + ch4=005

MODE MENU BACKUP OPTIE

In BACKUP modus ("b-uP" op de display) worden er 2 controllers aangesloten op de ingangen A en B (7/8). De controller die aangesloten is op ingang A is de hoofdcontroller waarvan de signalen maar de ueitgang gestuurd zullen worden. Indien de controller A om een of andere redden zou uittvallen, dan neemt controller B (de back-up controller) het commando onmiddelijk over. Aan de A/B INPUT LEDs (6) kut u steeds zich weltke controller het commando voert!

Voor wonneer beiden controllers zonden uitvallen kut u beslissen hoe de uitgang moet reageren: zich "NO INPUT optie" hieronder.

MODE MENU MERGER OPTIE

In prince is het Niet mogelijk om 2 DMX controllers op1 DMX lijn te latenten samenwerken: beiden controllers zenden bezelfde kanalen uit en de signalen zouden 'crashen'. Hier is de oplossing: in MERGER modus ("MErg" + start adres controller B altermeren op de display) Aunt u 2 controllers aansluiten via de ingangen A en B (7/8) en ze latenten samenwerken via 1 enkele DMX kabel. De controller die op ingang A (7) is aangesloten is de eerste controller, welche start vanaf DMX adres 001. Voor de controller die aangesloten wordt op ingang B (8) aunt u zich het DMX startadres instellen (zie "Addr option" hieronder)

Voorbeeld:

Controller A is een 24-kanaals DMX controller voor theater projectoren.

Controller B is een 192-kanaals DMX controller voor moving heads/scanners.

Beide controllers können samenwerken op 1 DMX kabel: zet gewoon het startadres voor controller B op 025 en voeg 24 toe aan de originele DMX kanalen van de scanner controller: origineel DMX adres 001 wordt 025, origineel DMX adres 130 wordt 154 (130+024)

ADDR OPTIE

Zal enkel gebrukt worden in MERGER modus om het startadres in te stellen van de controller die aangesloten is op ingang B (8). Zie vorg hoofdstuk voor meer informatie over de merger modus.

Hint: als u op ingang A een controller met 24 kanalen heeft aangesloten waarvan u slechts de eerste 12 kanalen wilt gebruiken, dan kurz u eventuele het startadres van de controller B instellen op 013. Zo bespaart u kanalen...

TIMING OPTIE

Moderne "high speed" DMX controllers sturen het volle pakket met 512 kanalen package met een 'refresh rate' van max. 44Hz (of 23ms). De meest gebruikt 'refresh rate' is 40Hz (25ms). Sommige goedkopere Chinese DMX apparatuur kan deze hoge "refresh rates" Niet aan, waardoor een deel van de gegevens verloren gaat en het toestel bij bevolgSomes heel vreemd kan reageren. Om dit probleem op te lossen is kan de 'refresh rate' van de DMS-26 ingesteld worden van heel snel 23ms(44Hz) tot traag 45ms(22Hz) wate compatibiliteitussen de DMX toestellen zeker ten goede kommt.

Als u hiermee dus problemen zou ondervinden, dan kurz u proberen dit op te loseen de een hogere waarde (lagere 'refresh rate') in te stellen. In de meeste gevallen za 30ms aan de eisen voldoen.

"NO INPUT" OPTIE

U kunt het reactiegedrag van de uitgangen instellen voor in het geval dat er geen DMX meer zou worden gedetecteerd op de ingangen A en B (7/8). Er zijn 3 möglichke opties:

• Null: geen DMX signal op de uitgangen (sommigee DMX toestellen zullen beginnen werken in standalone mode)
• Hold: houd de LAST DE MX vast op de uitgangen (om een algemene "blackout" op het podium te vermijden)
• Clear: brengt de DMX waarden van alle uitgangen op 'nul' (alle projectoren zullen uitgaan)

Kies gewoon het gedrag dat het Beste past bij uw toepassing.

EIGENSCHAPPEN

Voeding:

230V_ac / 50Hz

DMX in/uitgangen:

3pin + 5pin XLR

DMX refresh rate:

23ms (44Hz) 45ms (22Hz)

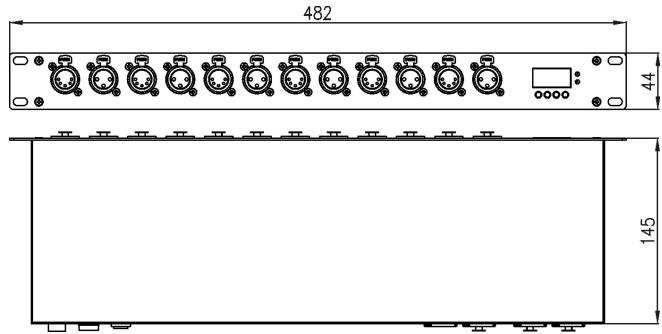

Afmetingen:

482 × 44 × 150 ~mm (19'' / 1 U)

Gewicht:

2,9kg

Elke inlichting kan veranderen zonder waarschuwing vooraf.

U kan de LASTe versie van deze handleiding downloaden via once website: www.beglec.com
