GEBRUIKSAANWIJZING GPSZ28V9CS4 FRIGIDAIRE

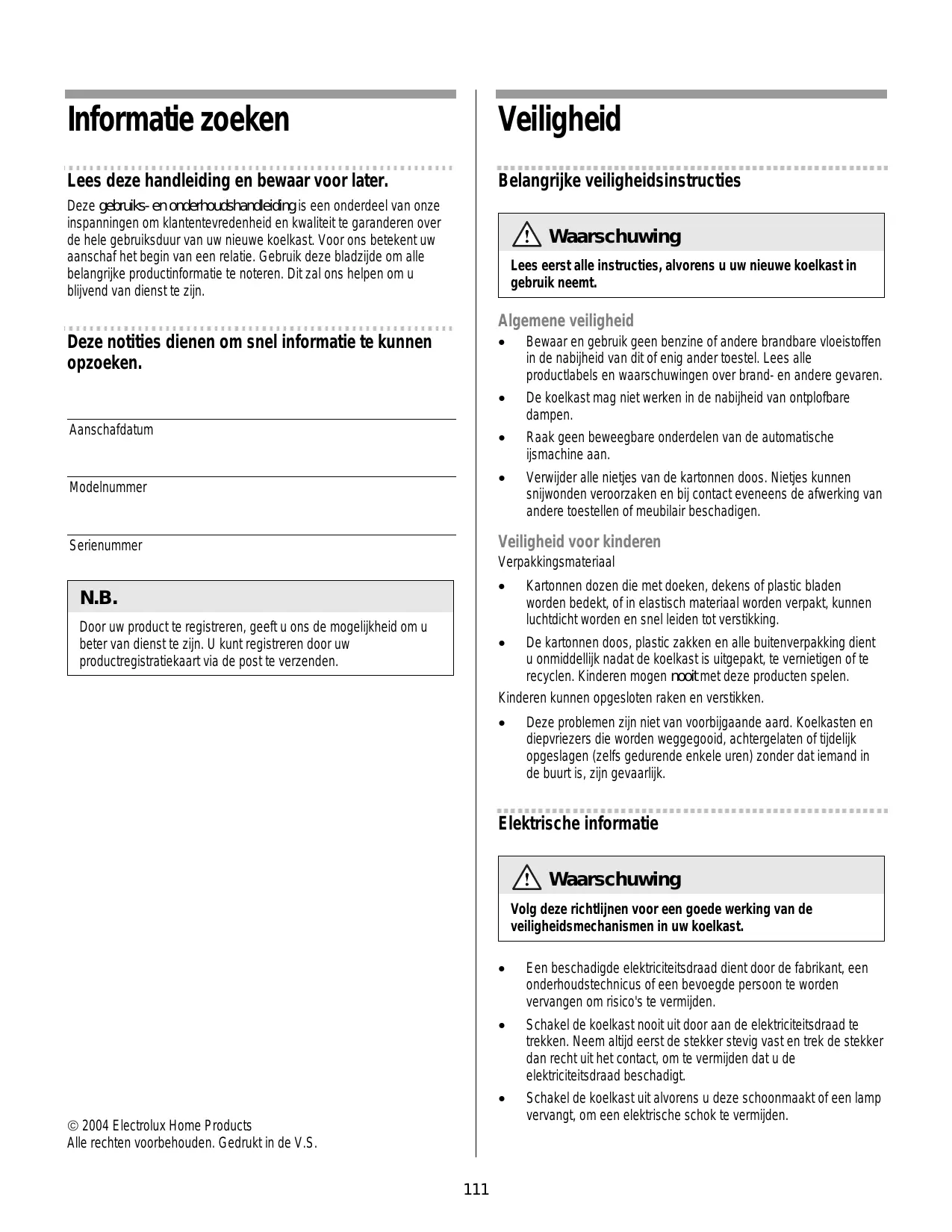

Informatie zoeken Lees deze handleiding en bewaar voor later. Deze gebruiks- en onderhoudshandieidingis een onderdeel van onze inspanningen om klantentevredenheid en kwaliteit te garanderen over de hele gebruiksduur van uw nieuwe koelkast. Voor ons betekent uw aanschaf het begin van een relatie. Gebruik deze bladzijde om alle belangrike productinformatie te noteren. Dit zal ons helpen om u blijvend van dienst te zijn. Deze notities dienen om snel informatie te kunnen opzoeken. Aanschafdatum Modelnummer Serienummer Door uw product te registreren, geeft u ons de mogelijkheid om u beter van dienst te zijn. U kunt registreren door uw productregistratiekaart via de post te verzenden. © 2004 Electrolux Home Products Alle rechten voorbehouden. Gedrukt in de V.S.

Veiligheid Belangrijke veiligheidsinstructies A Waarschuwing Lees eerst alle instructies, alvorens u uw nieuwe koelkast in gebruik neemt. Algemene veiligheid + Bewaar en gebruik geen benzine of andere brandbare vloeistoffen in de nabijheid van dit of enig ander toestel. Lees alle productlabels en waarschuwingen over brand- en andere gevaren. + De koelkast mag niet werken in de nabijheid van ontplofbare dampen. + Raak geen beweegbare onderdelen van de automatische ijsmachine aan. + Verwijder alle nietjes van de kartonnen doos. Nietjes kunnen snijwonden veroorzaken en bij contact eveneens de afwerking van andere toestellen of meubilair beschadigen. Veiligheid voor kinderen Verpakkingsmateriaal + Kartonnen dozen die met doeken, dekens of plastic bladen worden bedekt, ofin elastisch materiaal worden verpakt, kunnen luchtdicht worden en snel leiden tot verstikking. + De kartonnen doos, plastic zakken en alle buitenverpakking dient u onmiddellijk nadat de koelkast is uitgepakt, te vernietigen of te recyclen. Kinderen mogen nooîtmet deze producten spelen. Kinderen kunnen opgesloten raken en verstikken. + Deze problemen zijn niet van voorbijgaande aard. Koelkasten en diepvriezers die worden weggegooid, achtergelaten of tijdelijk opgeslagen (zelfs gedurende enkele uren) zonder dat iemand in de buurt is, zijn gevaarlik. Elektrische informatie A Waarschuwing Volg deze richtlinen voor een goede werking van de veiligheidsmechanismen in uw koelkast,

• Een beschadigde elektriciteitsdraad dient door de fabrikant, een onderhoudstechnicus of een bevoegde persoon te worden vervangen om risico's te vermijden. + Schakel de koelkast nooît uit door aan de elektriciteitsdraad te trekken. Neem altijd eerst de stekker stevig vast en trek de stekker dan recht uit het contact, om te vermijden dat u de elektriciteitsdraad beschadigt. + Schakel de koelkast uit alvorens u deze schoonmaakt of een lamp vervangt, om een elektrische schok te vermijden.

e__ Schommelingen van 10% en meer in de spanning kunnen de werking beïnvloeden. De compressor kan worden beschadigd, indien de koelkast op onvoldoende stroom werkt. Deze schade wordt niet door de garantie gedekt. + Verbind de koelkast niet met een contact dat u met een schakelaar tegen de muur of een trekkoord activeert, om te vermijden dat de koelkast ongewild wordt uitgeschakeld. Belangrijk Om de stroom op uw koelkast uit te schakelen, dient u de stekker uit het stopcontact te trekken. Installatie Locatie + Kies een locatie dichtbij een geaard elektriciteitscontact. Gebruik geen verlengdraad of een verdeelstekker. e Indien mogelik, plaatst u de koelkast buiten direct zonnelicht en op een veilige afstand van het kookfornuis, de vaatwasmachine of andere warmtebronnen. e De koelkast moet worden geplaatst op een vlakke vloer die sterk genoeg is, zelfs als de koelkast ten volle is geladen. + Voor modellen die zijn uitgerust met een automatische ijsmachine, dient er watertoevoer beschikbaar te zijn. Installatie À\ opgelet Installeer de koelkast niet in een kamer waar de temperatuur lager dan 13°C of hoger dan 43°C zal worden. De compressor zal dan niet in staat zijn om de aangewezen temperatuur in de koelkast te behouden. Blokkeer de rooster onderaan de voorkant van uw koelkast niet. Voldoende luchtcirculatie is van vitaal belang voor de werking van uw koelkast. Vrije ruimten vereist voor de installatie Voor probleemloze installatie, loodgieteri en elektrische aansluitingen hebtu de onderstaande vrije ruimten nodig: Zikanten en bovenkant: 10 mm Achterkant 25 mm Openen van de deuren Installeer uw koel-{vrieskast dichtbij een tafel of aanrecht waarop u het uitgehaalde voedsel kunt plaatsen. Om ten volle van de laden in uw koel- en vrieskast gebruik te kunnen maken, moet de koel-|vrieskast zo worden geplaatst, dat beide deuren helemaal kunnen worden geopend.

Indien uw koelkast met het scharnier van de deur tegen een muur wordt geplaatst, dient u extra vrile ruimte te voorzien als u de deur verder wenst te openen. De rooster onderaan verwijderen en terugplaatsen: De rooster onderaan verwijderen: 1 Open de deuren van het vries- en het koelgedeelte. 2 Maak de schroef aan beide zijden van de rooster onderaan los. 3 Trek de rooster naar voren en hef omhoog. Volg deze instructies in omgekeerde volgorde om de rooster terug te plaatsen. Waterpas plaatsen De vier hoeken van uw koel-/vrieskast dienen stevig op een sterke vloer te staan. Verstelbare wieltjes vooraan helpen om de koel-Ivrieskast waterpas te plaatsen. Voor een goede sluiting van de deuren dient de koel-/vrieskast vooraan 6 mm hoger te staan dan achteraan. Uw koel-/vrieskast waterpas plaatsen: 1 Verwijder de rooster onderaan (zie de bovenstaande instructies) om bij de voorste wieltjes te komen. 2 Stelde wielties bij door aan de stelbout van elk wieltje met een sleutel of platte schroevendraaier te draaien totdat de koel-/vrieskast recht en stabiel staat. 3 Controleer of de sluiting aan beide deuren de kast aan de vier zijden raakt. 4 Plaats de rooster onderaan terug. Tips: +_Indien de deur van de vriezer hoger staat dan de deur van de koelkast, verhoogt u de rechterhoek en/of verlaagt u de linkerhoek totdat beide deuren bovenaan de kast in een rechte lijn liggen. +_Indien de deur van de koelkast hoger staat dan de deur van de vriezer, verhoogt u de linkerhoek en/of verlaagt u de rechterhoek totdat beide deuren bovenaan de kast in een rechte lijn liggen. Verwijdering van de deuren Indien uw koelkast te breed is voor uw ingangsdeur, kunt u de deuren van uw koelkast halen. Eerst neemt u de maten van uw ingangsdeur. Benodigde gereedschap U hebt het volgende gereedschap nodig: e kruiskopschroevendraaier; + dopsleutel OF bijstelbare sleutel.

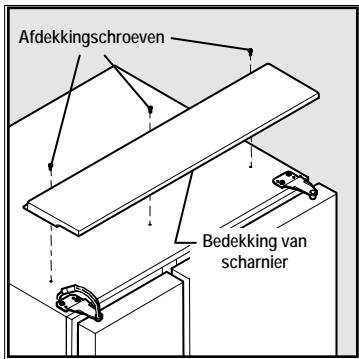

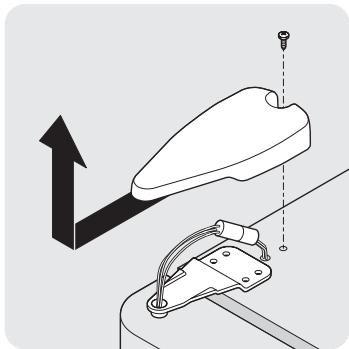

Voorbereidingen treffen om de deuren te verwijderen: 1 Controleer of de stekker niet meer in het stopcontact steekt. 2 Open beide deuren en verwijder de rooster onderaan. 3 Verwider alle voedsel uit de deur. 4 Sluitde deuren. Verwijdering van de bedekkingsplaat (-platen) boven de scharnieren: Volg de voor uw model aangewezen onderstaande procedure. Grote bedekking van scharnier 1 Haalde drie schroeven uit de bedekkingsplaat boven de scharnieren. 2 Trek de bedekking naar voren en hef omhoog. Afdekdngschroeten — king van schamier Kleine bedekkingen van scharnier Verwijder de afdekschroef en de bedekkingsplaat van het bovenste scharnier van beide deuren. De deur van de koelkast uithalen: 1 Teken meteen potlood een lichte lin rond het bovenste schamier van de deur. Dit zal u helpen om de deur terug te plaatsen. 2 Haalbeide schroeven uit het bovenste schamier. Hef de deur uit het onderste scharnier en plaats opzi. 3 Verwider, indien nodig, de onderste drie scharnierschroeven en het scharnier. Volg de bovenstaande stappen in omgekeerde volgorde om de deur terug te plaatsen. Nadat beide deuren geplaatst zijn, plaatst u de bedekkingsplaat over de scharnieren terug.

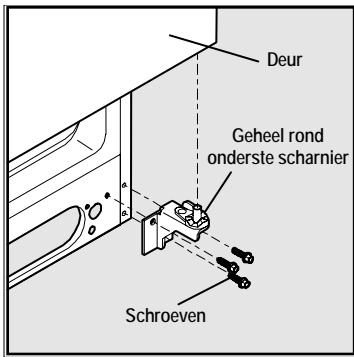

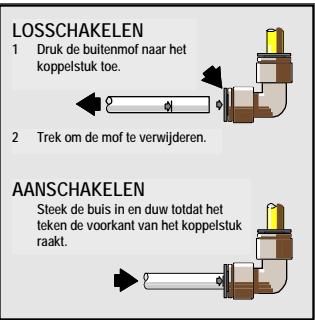

Schroeven De deur van de diepvries verwijderen: 1 Maak de aansluitklip voor de meerdraadskabel bovenaan het bovenste scharnier los. Grip beide zijden van de aansluitklip stevig vast en trek uiteen. 2 Teken met een potlood een lichte lin rond het bovenste scharnier van de deur. Ditzal u helpen om de deur terug te plaatsen. 3 Maak de waterinlaat van het koppelstuk onder de deur van de vriezer los. Het koppelstuk komt los wanneer u de buitenmof naar binnen drukt. LOSSCHAKELEN 1 Drkdebuitemofnaarht ice. « D Lamerr es

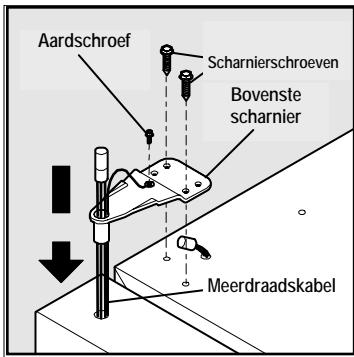

4 Haal de schroeven uit het bovenste scharnier. Laat de meerdraadskabel in het scharnier steken. Schroef de aarddraad waardoor de kabel aan het scharnier is bevestigd, niet los. Hef de deur uit het onderste scharnier. Aardschroef = scharnierschroeven ! Bovenste Ü | schamier 5 Verwider, indien nodig, de onderste drie schamierschroeven en het scharnier. 6 Plaats de deur op de zijkant, zodat u de waterbuis die uit het onderste scharnier steekt, niet beschadigd wordt. Volg de bovenstaande stappen in omgekeerde volgorde om de deur van de vriezer terug te plaatsen. Nadat beide deuren zijn geplaatst, plaatst u de bedekkingsplaat over de scharnieren terug.

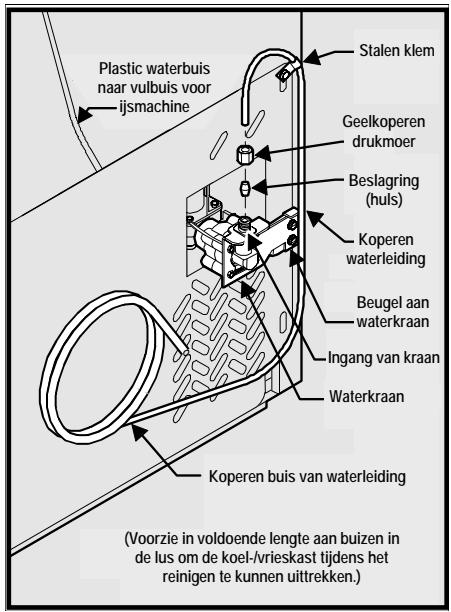

Aansluiting op de waterleiding Info over de watertoevoer naar de koelkast Voor de werking van de automatische ijs- en waterdispenser voor uw koelkast is permanente watertoevoer nodig. Tijdens de installatie zorgt u (of een installateur) voor deze watertoevoer door een koperen buis aan te sluiten tussen de waterleiding en een klep achteraan de koelkast. À\ opgelet Voorkomen van materiële schade: + Gebruik koperen buizen voor de watertoevoer (plastic buizen zijn gevoeliger voor lekkage). De fabrikant is niet verantwoordelik voor schade, indien plastic buizen worden gebruikt op de leiding. + _Zorg ervoor dat alle waterleidingen voldoen aan de toepasselike reglementen inzake loodgieteri). + Voor de werking van de dispenser ligt de aanbevolen druk op de watertoevoer tussen 1,4 en 6,9 bar. Te hoge druk kan een slechte werking van de waterflter veroorzaken. U hebt het volgende nodig: + Toegang tot een koudwaterleiding met druk tussen 1,4 en 6,9 bar. e Het pakket voor de wateraansluiting dat met uw koelkast wordt geleverd; u vindt in dit pakket alle stukken die u nodig hebt voor de wateraansluiting, ook een koperen buis van 7,6 m. Aansluiting van de watertoevoer aan de achterzijde van uw koelkast: 1 De koelkast mag niet op de stroom zijn aangeschakeld. 2 Spoel de leiding totdat het water helder is. U doet dit door het uiteinde van de koperen buis in een gootsteen of emmer te plaatsen en de afsluitklep te openen. 3 Schroef de plastic dop van de klep aan de waterinlaat achteraan uw koelkast los. Gooi de dop weg. Stalen klem Plastic vaterbuis naar vulbuis voor drukmoer Koperen waterieiding Beugel aan uterkraan Angang van kraan Waterkraan Koperen buis van waterelding {Voorzie in voldoende lengte aan buizen in de lus om de koel-vrieskast tjdens het reinigen te kunnen uittrekken.)

4 Schuifeerst de geelkoperen drukmoer en daama de beslagring {huls) op de koperen buis. 5 Duw de koperen buis zo ver u kunt (6,5 mm) in de waterinlaatklep. 6 Schuif de beslagring (huls) in de klep en draai de drukmoer handmatig op de klep. Draai vervolgens nog een halve draai vast met een sleutel. Draai niet te vast 7 Maak de koperen buis met een stalen klem en schroef aan het achterpaneel van uw koelkast vast (zie afbeelding). 8 Rol het overtollige gedeelte van de buis (ongeveer 2,5 draaien) op achteraan de koelkast (zie afbeelding). Plaats de opgerolde buis zodanig dat de buis niet trilt of afslijt tegen een ander opperviak. 9 Open de afsluitklep aan de watertoevoer en draai lekkende koppelingen vast. Na aansluiting van de watertoevoer leest u eerst de informatie in deze handleiding over het voorbereidende gebruik van een lege waterleiding. Lees ook alle punten in het hoofdstuk “Automatische is- en waterdispenser" betreffende de gewone werking. Regeling en instellingen Afkoelingstijd véôr gebruik Om uw levensmiddelen veilig te bewaren, laat u uw koel-{vrieskast gedurende 8 tot 12 uur met gesloten deuren draaien alvorens u voedsel in de koel-/vrieskast plaatst. U hoef tidens deze afkoelingstijd de bij productie ingestelde regeling niet te wijzigen. Instelling van koeltemperatuur Uw koel-/vrieskast wordt geleverd met het allernieuwste digitale systeem voor elektronische regeling. De regeling van het systeem bevindt zich bovenaan het koelgedeelte. Op de linkerhelft van het regelpaneel vindt u de twee digitale weergaven met de actuele temperatuur in het vries- en in het koelgedeelte. Om de temperatuur te verhogen ofte verlagen, drukt u op de toets met piles op en neer die zich het dichtst bij de weergave bevindt. Bi de eerste druk op de knop wordt de laatst ingevoerde instelling getoond. Bij iedere druk op de knop wijzigt u de instelling met één graad. Op de weergave wordt de nieuwe instelling even getoond, alvorens opnieuw de huidige temperatuur wordt getoond. De geavanceerde elektronische regeling in uw koelkast bevat extra weergavemodi voor gebruik door installateurs om snel een probleem bij de werking vast te stellen.

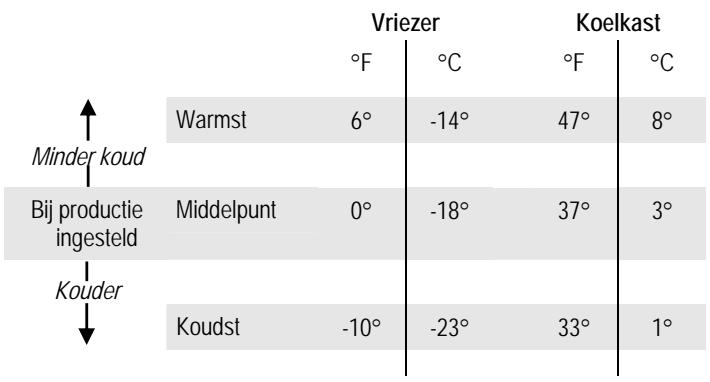

Keuze tussen graden Celsius of Fahrenheït (bepaalde modellen) U kunt naar keuze de regeling instellen voor weergave in graden Celsius of in graden Fahrenheit. Druk op de knop Modus om te wisselen tussen graden Celsius of graden Fahrenheit. De temperatuur aanpassen Nadat uw koelkast 24 uur heeft gewerkt, kunt u de temperatuur als nodig aanpassen. Wijzig de temperatuur geleidelik en met kleine verschillen en geef uw koelkast de tijd om te stabiliseren na een temperatuurwijziging. Lees de onderstaande richtljnen voor temperatuurinstellingen. Regeling van temperatuurbereik Vriezer Koelkast °F °C op eC Warmst 6° -14° 47° 8° Mnderkoud Bij productie Middelpunt 0° -18° 37° 3° ingesteld Kolcer | Koudst 20 | 23 3 | r Richtlijnen om de temperatuur bij te stellen : Verlaag de temperatuur van de koelkast Indien het koelgedeelte te | met één graad door te drukken op de Warm is: knop met neerwaartse pijl. Verhoog de temperatuur van de koelkast met één graad door te drukken op de knop met opwaartse pijl. Indien het koelgedeelte te koud is: Verlaag de temperatuur van de vriezer met één graad door te drukken op de knop met neerwaartse pijl. Indien het vriesgedeelte te warm is: Verlaag de temperatuur van de vriezer met één graad door te drukken op de knop met opwaartse pijl. Indien het vriesgedeelte te koud is: Wat u moet doen wanneer de temperatuurweergaven flikkeren. Permanent flikkeren van de temperatuurweergaven kan wijzen op een probleem met de werking opgemerkt door het besturingssysteem. Bel uw onderhoudstechnicus om te weten waarom de weergaven flikkeren. Alarmen van systeemcontrole (bepaalde modellen) Het elektronische besturingssysteem controleert permanent uw koel-Ivrieskast op stabiele temperatuur, open of gesloten deuren en stroomonderbrekingen. Verschillen in de gewone werkcondities worden via bepaalde geluiden en vier statusindicatielampjes gemeld. ledere instelling op het bedieningspaneel wordt bevestigd via één hoorbare toon. Reactie op een alarm (geluiden en indicatielampjes) Het besturingssysteem van uw koelkast kan de volgende informatie meedelen met geluiden en alarmindicatielampjes. Alarm Licht Geluiden Toestand Reactie Aan (Lampie Hetalarmsysteem is nielindien de temperetuur in is ui) actief, tenvil hetkoel- hetvries- en het en het vriesgedeelte … koelgedeelte na drie uur afkoelen tot de niet de ingestelde actuele temperetuur- … temperetuur heeft instelingen. bereikt, zal het besturingssysteem wellicht op een andere toestand wizen. Indien de koeling niet stabiel wordt op de huidige instelingen, beltu het nummer op de achterpagina van deze ghuis- en ondeouckhandeiding voor hu. Ononder- Alammsysteem is actef. Geen reactie nodig broken groen Deur niet Flkke- 7 De deur van het vries- ofSluit de deur om het alarm helemaal rend van hetkoelgedeette …_uitte schakelen en gesloten groen staat meer dan vif opnieuw in te stellen minuten open. Hoge Flkke- Y Detemperatuurinhet Druk op de knop tempera- rend vries- of in het Alarmreset om het tur oranje Koelgedeelte is al alammuitte schakelen. meer dan een uurte Indien de temperatuur hoog geweest (7,2°C niet beter wordt, belt u of meer het nummer op de achterpagina van deze ghuis- en ondeouckhandeiding voor hu. Stoom- Flikke- Hetsysteem vond een Druk op de knop oder. rend breking oranie stoomonderbreking. … Alarmreset om het alarm uitte schakelen en druk nogmaals om opnieur in te stellen Controleer of de stroomonderbreking zo lang heeft geduurd, dat de temperatuur van bewaarde levensmiddelen is veranderd

Gebruik van de knop Alarmreset U kunt het alarmsysteem activeren en deactiveren door de knop Reset gedurende drie seconden ingedruktte houden U gebruikt deze knop dus ook om alarmgeluiden enof flikkerende indicatielampjes uit te schakelen. À\ opgelet Het alarmsysteem wordt niet automatisch opnieuw ingesteld nadat u de stekker van de koelkast hebt uitgetrokken en opnieuw ingestoken. Om het alarm opnieuw te activeren, moet u op de knop Alarmreset drukken. Nadat u het alarmsysteem hebt gedeactiveerd, dient u de knop Alarmreset opnieuw gedurende drie seconden ingedrukt te houden om het alarm opnieuw in te stellen (te activeren). Het Aan-indicatielampje blijft uit, terwijl het koel- en het vriesgedeelte afkoelen tot de actuele temperatuurinstellingen. Wanneer de temperatuur de ingestelde waarde bereikt, wordt het Aan-lampje groen en wijst dus op een actief alarmsysteem. Controle van de luchtfilterstatus (bepaalde modellen) De luchtfilter in uw koelkast moet nu en dan worden vervangen. U kunt controleren of een vervanging nodig is door de knop Aan/uit voor de luchtfilter ingedrukt te houden gedurende drie seconden. Controle van de luchtfilterstatus: 1 Drukop de knop Aan/uit van de luchtfilter. Hierdoor wordt een testcyclus geactiveerd. Een van de drie lampjes voor de filterstatus zal branden en op een onderstaande status wijzen: Filter OK De luchtfilter hoeft niet te worden vervangen. Filter De luchtfilter is voor ongeveer 80 procent bestellen opgebruikt, bestel een nieuwe filter. Filter De luchtfilter is voor 100 procent opgebruikt, vervangen vervang de filter nu. 2 Druk op de knop Aan/uit van de luchtfilter om het statuslampje uit te schakelen. Instructies over vervanging van de luchtfilter kunt u lezen in een van de onderstaande hoofdstukken van deze gebruiks- en onderhoudshandleiding. In- en uitschakelen van het koelsysteem U kunt het koelsysteem in uw koelkast deactiveren door te drukken op de knop Aan/uit aan de linkerzijde van het paneel voor de temperatuurregeling. Opdat u het koelsysteem niet ongewenst zou uitschakelen, zal de knop uitsluitend werken wanneer u deze gedurende drie seconden ingedukt houdt Zodra u het koelsysteem hebt gedeactiveerd, wordt alle koeling voor het vries- en het koelgedeelte onderbroken. Om het koelsysteem

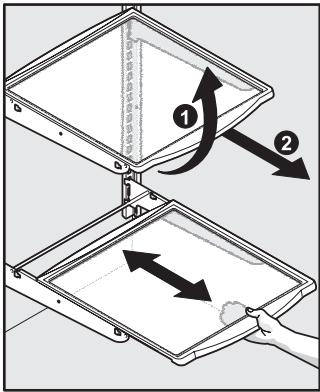

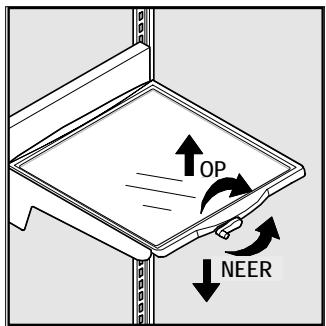

opnieuw in te schakelen, dient u de knop Aan/uit opnieuw gedurende drie seconden ingeduktte houden Belangrijk De knop Aan/uit regelt alleen het koelsysteem van uw koelkast. De lampjes en andere elektrische componenten blijven onder stroom staan, tenzij u de elektriciteitsdraad uit het stopcontact trekt. Bewaarfuncties À Opgelet Behandel de legplanken in voorgespannen glas altijd uiterst voorzichtig, om geen verwondingen door gebroken glas op te lopen. Vrijdragende legplanken De posities van de legplanken in het vries- en het koelgedeelte kunt u zelf probleemloos aanpassen. De legplanken zijn uitgerust met bevestigingsbeugels voor de sleufsteunen achteraan ieder vak. De positie van een legplank wijzigen: 1 Verwijder eerst alle voedsel van de bi te stellen legplank. Til de voorste rand op. Trek de legplank uit. Plaats de bevestigingsbeugels terug in de gewenste steunsleuven. u » w n Laat de legplank zakken en plaats goed vast. Eigenschappen van de legplanken Uw koelkast is uitgerust met glazen legplanken die zo zijn gemaakt, dat alle gemorste voedsel of vloeistof wordt opgehouden. U kunt deze legplanken uitschuiven om voedsel uit te nemen en om snel schoon te maken. Wanneer u de schuifplanken zo ver als mogelik hebt uitgetrokken, worden ze door een arret geblokkeerd. Schuifplanken kunnen niet van de bevestigingsbeugels worden gehaald.

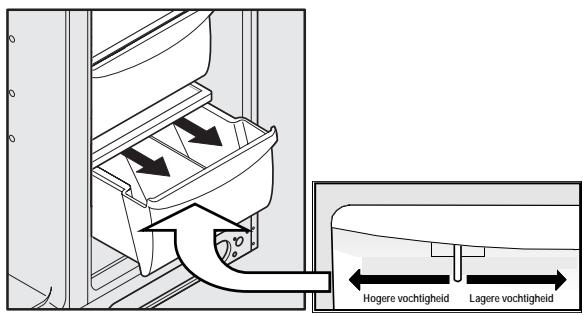

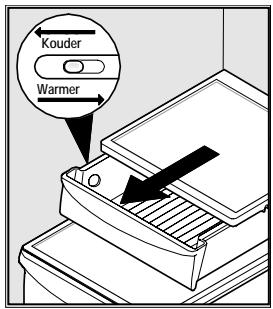

Laden Uw koel-Ivrieskast heeft diverse bewaarladen. De meeste dergelijke laden hebben vaste posities onderaan het koelgedeelte. Groenteladen Groenteladen dienen voor de bewaring van fruit, groenten en andere verse producten. Alvorens u producten in een groentelade opbergt: ° Was de producten in schoon water en verwijder het overtollige water. e _ Verpak producten met een sterke geur of hoge vochtigheidsgraad. Regeling van de vochtigheid in de groentelade De groenteladen zijn uitgerust met een schuifknop voor bijstelling van de vochtigheidsgraad in de lade. Met deze functie kunt u de vochtigheidsgraad verhogen, waardoor bepaalde verse producten langer kunnen worden bewaard. Bladgroenten kunnen het best worden bewaard als de vochtigheidsgraad op "hoog" is ingesteld, of in een lade zonder vochtigheidsregeling. De instromende lucht is dan minimaal en de vochtigheidsgraad wordt zo hoog mogelik gehouden. Vleesvak Sommige modellen zin met een vleesvak uitgerust waarin u grote stukken vlees gedurende een korte tijd kunt bewaren. Deze lade is uitgerust met een schuifknop voor bistelling van de temperatuur in de lade. Vlees dat u langer dan twee dagen wilt bewaren, moet worden ingevroren. Indien u in deze lade fruit of groenten wenst te bewaren, moet u de temperatuur hoger instellen, zodat de producten niet bevriezen. Deuren De deuren van de vries- en koelgedeelten zijn uitgerust met handige bewaarbakjes. U kunt deze bakjes uithalen en gemakkelijk

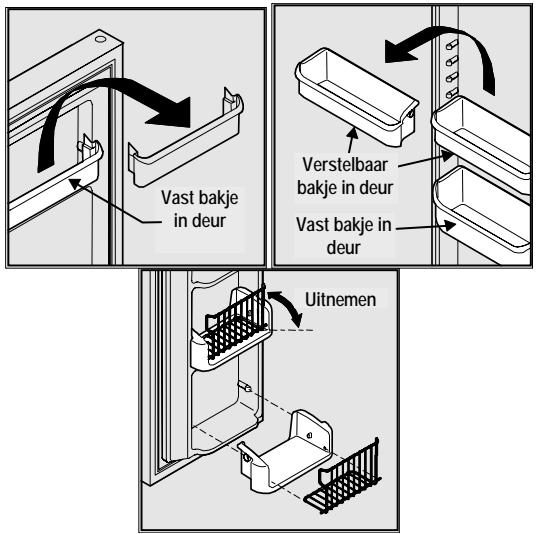

schoonmaken. Bepaalde bakjes hebben vaste plaatsen, terwijl u andere als nodig kunt bijstellen. De bakjes in de deuren zijn ideaal om bokalen, flessen, blikken en andere grote containers te bewaren. Deze bakjes zin ook handig om snel een keuze te maken tussen vaak gebruikte producten. De positie van een verstelbaar bakje in de deur wijzigen: 1 Verwijder eerst alle voedsel uit het bij te stellen bakje. Neem het bakje stevig met beide handen vast en hef het omhoog. Haal het bakje uit. Plaats het bakje direct boven de gewenste positie. Laat het bakje zakken en plaats goed vast. u » w n Verstelbaar Vast bakje bakje in deur in deur Accessoires Houder voor grote flessen In deze houder voor grote flessen worden uw producten tegen omvallen beschermd wanneer u de deur van uw koelkast opent of sluit. Bi installatie klikt u de uiteinden van de houder over de rand van de wand (zie de afbeelding). Rek voor speciale producten Dankzij het innoverende ontwerp van dit rek voor speciale producten kuntu zes drankblikken, een wijnfles, een fles frisdrank van twee liter of een doos eieren opbergen. Het rek voor speciale producten plaatst u door het op de linkerzijde van een legplank te schuiven (zie de afbeelding).

Blikkenrek In het blikkenrek kunt u doeltreffend en veilig tot zes drankblikken bewaren. Roomijsvak Het roomijsvak wordt bevestigd bovenaan het ijs voor de ijsdispenser. In dit vak kunt u ronde en rechthoekige dozen roomijs bewaren. Zuivelvak In het zuivelvak bovenaan de deur van uw koelkast kunt u gedurende een korte periode kaas, smeerboter of gewone boter bewaren. Het zuivelvak heeft een ophefbaar deksel en is, speciaal voor deze voedingswaren, warmer dan het open bewaargedeelte. À Opgelet Om te vermijden dat in het besturingssysteem van uw koelkast fouten optreden, mag u de magneet achter het zuivelvak nooit verwijderen.

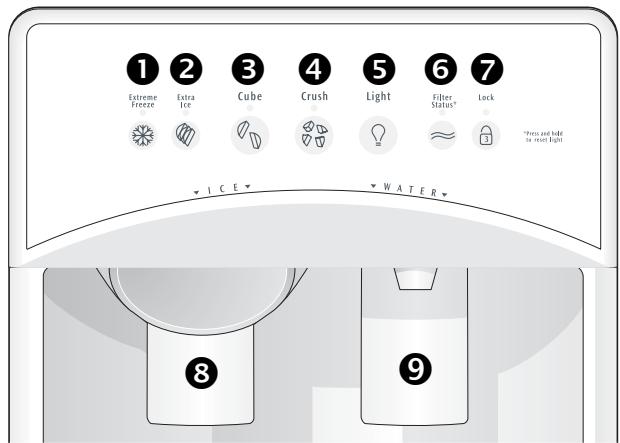

Automatische ijs- en waterdispenser Gebruik van de dispenser Uw automatische ijs- en waterdispenser is uitgerust met een bedieningspaneel, een bakje voor een glas en twee drukpeddels voor de ijs- en watertoevoer. Gebruik van het bedieningspaneel van de dispenser is noodzakelijk voor de ijsdispenser, maar niet voor de waterdispenser. Het bedieningspaneel heeft ook opties voor de verlichting, controle van de filter en verhoogde snelheid bij de productie van ijs en bij invriezen. 1] sdispenser Voor de werking van de ijsdispenser (@), drukt u eerst op uw keuze, ijsschilfers of ijsblokjes. Druk een glas tegen de dispenserpeddel (20 ver mogelijk om alle ijs op te vangen). Trek het glas weg van de dispenserpeddel als u voldoende ijs hebt. Hierna vindt u details over de werking van de dispenser. Waterdispenser Houd een glas tegen de peddel van de waterdispenser (©). Trek het glas weg van de dispenserpeddel als u voldoende water hebt. Het water van de dispenser is niet koud. Voor kouder water vult u het glas eerst met ijsblokjes of ijsschilfers. Druiplade Een druiplade onderaan de dispenserbak dient om kleine gemorste hoeveelheden op te vangen en om het water te verdampen. Deze druiplade kan worden verwijderd om te worden gereinigd.

Gebruik van het bedieningspaneel voor de dispenser Houd de aanraakknop gedurende 3 tot 5 seconden ingedrukt om de functie voor snel invriezen te activeren {behoud van de versheid). Het lampje is groen. Houd de aanraakknop opnieuw gedurende 3 tot 5 seconden ingedrukt om de functie te deactiveren. © Snel invriezen

@ Snelijs Houd de aanraakknop gedurende 3 tot 5 seconden ingedrukt om voor speciale gelegenheden (feesties r) bivoorbeeld) snel ijs te maken. Het lampje is groen. Houd de aanraakknop opnieuw gedurende 3 tot 5 seconden ingedrukt om de functie te deactiveren. © 1 sblokjes Druk op de aanraakknop om ijsblokjes te krijgen. Het lampje is groen. Druk een glas hoog op tegen de UN peddel van de dispenser om alle ijs op te vangen. @ ysschilfers Druk op de aanraakknop om ijsschilfers te krijgen. Het lampje is groen. Druk een glas hoog op tegen de gs peddel van de dispenser om alle ijs op te vangen. @ Licht Druk op de aanraakknop om het licht van de dispenser te doen branden. Het lampje is groen. Druk opnieuw op Q de aanraakknop om het licht van de dispenser te “ doven. Het licht gaat ook automatisch branden tijdens het dispensen van ijs enjof water. Het lampje krijgt een van de drie onderstaande kleuren om op de status van de waterfilter te wijzen, wanneer u de dispenser gebruikt: Groen de waterfilter hoeft niet te worden vervangen Oranje de waterfilter is voor ongeveer 80 procent opgebruikt, bestel een nieuwe filter. Rood de waterfiter is voor 100 procent opgebruikt, vervang de filter zo spoedig mogelik. Na vervanging van de waterfilter, stelt u de filterstatus opnieuw in door de aanraakknop gedurende 10 tot 15 seconden ingedrukt te houden. G@ Knop en indicatielampje voor filterreset De dispenser kan worden vergrendeld om ongewenst gebruik te verhinderen. Houd de aanraakknop gedurende 3 tot 5 seconden ingedrukt om te vergrendelen. Het lampje is rood. Om te ontsluiten, houdt u de aanraakknop gedurende 3 tot 5 seconden ingedrukt en het lampje wordt gedoofd. @ Vergrendelen

Giet nooit overtollig water en ijs in de druiplade. Deze lade heeft geen afvoer. Voorbereidend gebruik van de watertoevoer Het systeem voor watertoevoer naar de koel-fvrieskast bestaat uit diverse buizen, een geavanceerde waterflter, een verdeelklepbank en een reservoir, zodat er altijd meer dan voldoende water beschikbaar is voor uw is- en waterdispenser. Dit systeem moet helemaal met water zin gevuid, alvorens u de eerste keer op een externe waterleiding aansluit. À\ Opgelet Voor de werking van de dispenser ligt de aanbevolen druk op de watertoevoer tussen 1,4 en 6,9 bar. Te hoge druk kan een slechte werking van de waterfilter veroorzaken.

Voorbereidend gebruik van de watertoevoer: 1 Begin hetreservoir te vullen door een glas ingedrukt te houden tegen de peddel van de waterdispenser. 2 Blifhetglas zo houden, totdat er water uit de dispenser stroomt. Dat zal ongeveer 1,5 minuten duren. 3 Laathet water gedurende een drietal minuten stromen, zodat het systeem en de loodgieteri) worden gespoeld en alle onzuiverheden worden verwijderd (u hoeft dit niet ononderbroken te doen; u kunt het glas ondertussen uitgieten). In de waterdispenser is een mechanisme ingebouwd dat de waterstroom afsluit na 3 minuten ononderbroken gebruik. Zodra u de peddel van de dispenser loslaat, wordt dit afsluitmechanisme opnieuw ingesteld. À Opgelet Door de peddel van de dispenser langer dan 4 minuten ingedrukt te houden, raakt de motor van de dispenser overbelast en stopt. De bescherming tegen overbelasting wordt automatisch opnieuw ingesteld na 3 tot 4 minuten. Werking en onderhoud van de ijsdispenser De ijsmachine, de ijsbak en het vulmechanisme voor de dispenser bevinden zich bovenaan het vriesgedeelte. Nadat de koel-/vrieskast is geïnstalleerd en een aantal uren is gekoeld, kan de ijsmachine binnen 24 uur ijs produceren. In een tweetal dagen kan de ijsbak geheel zijn gevuld. Belangrijk De ijsmachine is bij productie geactiveerd, zodat deze onmiddellik kan beginnen te werken zodra u de koelkast hebt geïnstalleerd. Indien u de koel-/vrieskast niet op de waterleiding kunt aansluiten, plaatst u de schakelaar voor de ijsmachine op "uit' (0). Indien u dit niet doet, kan de vulklep van uw ijsmachine lawaaierig worden. De klep zal immers proberen te werken zonder water. Gebruik van de ijsdispenser na installatie Alvorens u de eerste keer js maakt, moet u de watertoevoer een eerste keer laten werken op de wijze die op pagina 10 is uitgelegd. Lucht in de leidingen kan resulteren in twee tot drie lege cycli voor de ijsmachine. Indien het systeem niet eerst wordt gespoeld, kunnen de ijsblokjes daarenboven verkleurd zijn of een rare smaak hebben. De ijsdispenser aan- en uitschakelen De ijsproductie wordt geregeld door de aan-/uit-schakelaar van de ijsmachine. Druk de schakelaar op “O” (uit) om uit te schakelen en op “l’{aan) om aan te schakelen.

Tips voor gebruik van de ijsdispenser 1} sblokjes die te lang worden bewaard, kunnen een rare smaak krijgen. Ledig de ijshouder volgens de instructies op de volgende pagina. Schud nu en dan de ijshouder om de ijsblokjes van elkaar gescheiden te houden. Indien uw koel-vrieskast niet op een waterleiding is aangesloten of de watertoevoer niet is aangesloten, schakelt u de ijsmachine uit door de aan-Juit-schakelaar op “O"te plaatsen. Wanneer u in één keer een grote hoeveelheid is nodig hebt, kunt u de blokjes het best direct uit de ijshouder halen. U hoort de volgende, gewone geluiden wanneer de ijsmachine werkt: + draaiende motor, < __vallende ijsblokjes in de ishouder: + hetopenen en sluiten van de waterklep; + __ijs dat van de lade loskomt: e_ stromend water. Schakel de ijsmachine uit, wanneer u de vriezer schoonmaakt en gedurende vakanties. Sluit de kraan voor de watertoevoer, wanneer u de ijsmachine voor een langere periode uitschakelt. À opgelet De ijsmachine kan worden beschadigd door de chemische producten van een slecht functionerend wateronthardingstoestel. Voer het nodige onderhoud uit aan het wateronthardingstoestel dat zorgt voor het water voor uw koel-fvrieskast. Laat de ijsbak helemaal drogen alvorens in de vriezer terug te plaatsen. Verwijder brokjes ijs en maak de legplank in de ijsbak en de koker in de deur van de vriezer schoon. Plaats de ijsbak terug. Hervat de ijsproductie door te drukken op de aan-/uit-schakelaar van de jjsmachine. Verwijder en ledig de bak waar het ijs wordt bewaard, indien: door een lange stroomonderbreking (langer dan één uur) de isblokjes in de ijsbak smelten en aan elkaar vriezen, waardoor het mechanisme van de dispenser wordt geblokkeerd; u de ijsdispenser niet vaak gebruikt, ijsblokjes in de bak aan elkaar vriezen en het dispensermechanisme blokkeren. Haal de ijsbak uit en schud om de ijsblokjes los te maken, of om schoon te maken zoals hierboven werd uitgelegd. Gebruik nooîteen ijspriem of een vergelikbaar scherp voorwerp om ijs te breken. Hierdoor kunt u de ijsbak en het dispensermechanisme beschadigen. Belangrijk Reiniging van de ijsdispenser Maak de ijsmachine en ijsbak regelmatig schoon en in ieder geval alvorens u met vakantie gaat of verhuist. À\ opgelet Wanneer u de ijsbak uithaalt, mag u de ijskoker (vooronder aan de bak) niet als een hendel gripen. De opperviakken van de ijskoker kunnen scherp zijn. Reiniging van de ijsdispenser:

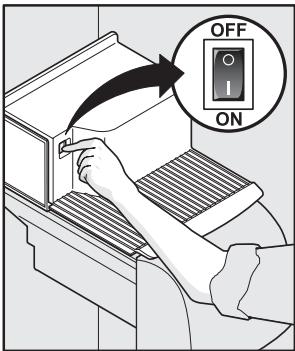

Schakel de ijsproductie uit door te drukken op de aan-Juit- schakelaar van de ijsmachine. Haal de ijsbak uit door deze op te tillen en uit te trekken. Ledig de ijsbak en maak zorgvuldig schoon met een zacht detergens. Spoel met zuiver water. Gebruik geen harde of schurende middelen.

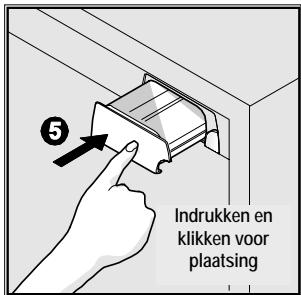

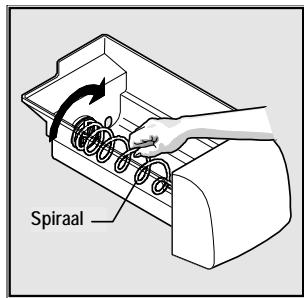

Draai niet aan de spiraal in de bak, wanneer u de ijsbak uithaalt. De spiraal moet in lijn blijven met het aandriffmechanisme, wanneer de bak wordt teruggeplaatst. Indien u toch ongewild de spiraal verplaatst, brengt u deze met kwartdraaien opnieuw in lijn, zodat de ijsbak goed kan worden geplaatst. Vervanging van de filters Plaatsing van de filters Uw koel-/vrieskast is uitgerust met afzonderlike water- en luchtfiltering. De waterfilter filtert alle drinkwater voor de dispenser en het water voor de isproductie. De luchtfilter verwijdert geurtjes en onzuiverheden uit het koelgedeelte. r Waterfilter L Luchtfilten

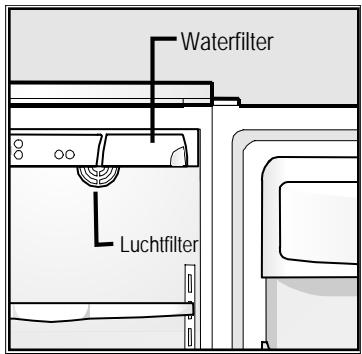

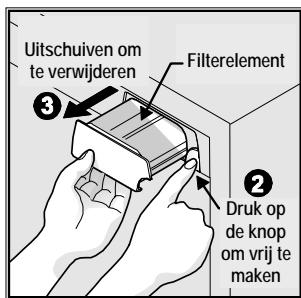

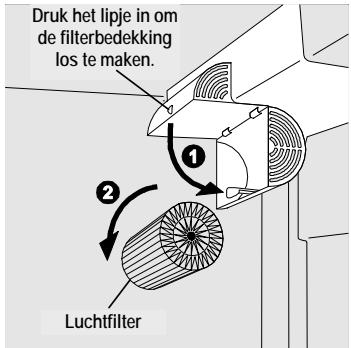

Waterfilter De waterflter bevindt zich bovenaan het koelgedeelte, naast het paneel voor elektronische regeling. In het vorige hoofdstuk van deze handleiding vindt u nadere informatie over het tidstip voor vervanging van de filter. Luchtfilter (bepaalde modellen) De luchtfilter bevindt zich in de achterhoek boven in het koelgedeelte. In het vorige hoofdstuk van deze handleiding vindt u nadere informatie over het tidstip voor vervanging van de filter. Vervanging van de luchtfilter In gewone omstandigheden dient u de luchtfilter om de zes maanden te vervangen voor optimale filtering van geurtjes in de koelkast. Afhankelik van de soorten en hoeveelheden levensmiddelen die u gewoonlik in uw koelkast bewaart, kan deze periode anders zijn. Vervanging van de luchtfilter: 1 Drukop het plastic bellenlipje aan de zikant van de ombouw rond de luchtfilter. De scharnierende onderste helft valt open. 77 Druk het ipje in om de filterbedekking los te maken. Luchtfiter 2 Haal de oude filter uiten gooi weg. 3 Haal de nieuwe filter uit de verpakking en plaats deze in de scharnierende onderste helft van de ombouw. 4 Drukde scharnierende onderste helft omhoog, zodat het lipje in gesloten positie Klikt. 5 Houd de knop Filterreset op het elektronisch regelpaneel gedurende 3 seconden ingedrukt. De status is opnieuw ingesteld zodra het lampje Filter OK brandt. 6 Houd de knop Filterreset opnieuw gedurende 3 seconden ingedrukt om het filterstatussysteem uit te schakelen. Het elektronische bedieningspaneel bovenaan het koelgedeelte heeft regelknoppen voor bewaking van de status van de luchtfilter. In het vorige hoofdstuk vindt u meer informatie over deze regelknoppen. Vervanging van de waterfilter In gewone omstandigheden dient u de waterflter om de zes tot negen maanden te vervangen om de kwaliteit van het water zo goed mogelik te houden. Het lampje Filterstatus op het bedieningspaneel van de dispenser waarschuwt u om de filter te vervangen, nadat 1514 liter water door het systeem is gestroomd. Vervang de filter alvorens de

Koel-/vrieskast opnieuw te installeren, wanneer u, bijvoorbeeld vanwege een verhuizing, deze gedurende een langere periode niet hebt gebruikt. Meer info over uw geavanceerde waterfilter 7 Deijs- en waterfilter zijn getest en geattesteerd { NSF À door NSF International, de in de Verenigde Staten \ æ/ erkende keuringsorganisatie zonder winstgevend kK _//. doel voor de openbare gezondheid. Het EH filtersysteem is getest en geattesteerd volgens de ANSI/NSF-normen 42 en 53. Op het informatieblad over werking en resultaten dat met uw product is geleverd, vindt u gedetailleerde specificaties. Ditsysteem mag niet worden gebruikt met microbiologisch onveilig water of met water van onbekende kwaliteit, zonder het grondig te hebben ontsmet voor- of nadat het door het filteringssysteem stroomt. Vervanging van de waterfilter: U hoeft de watertoevoer niet af te sluiten om de filter te vervangen. Houd een doek klaar om kleine hoeveelheden water tidens de vervanging van de filter af te drogen. Onderaan de ombouw van de filter Zitten twee afwateringsgaaties. U moet daarom alle voedsel van de bovenste legplank verwijderen. 1 Plaats de schakelaar voor de ijsmachine op uit (op pagina 10 Vindt u meer informatie over het uitschakelen van de ijsmachine). 2 Druk op de knop om de filter vrij te maken rechts van het filterelement. Uitschuiven om Filterelement te verijderen Indrukken en ikken voor plaatsing 3 Schuif het oude filterelement recht vooruit uit de ombouw en gooi weg. 4 Haal hetnieuwe filterelement uit de verpakking en schuif voorzichtig in de filterombouw tot aan de klikverbinding achteraan de ombouw. 5 Druk hard totdat het waterelement vast klikt. Indien het filterelement goed zit, zal de voorkant in lin liggen met de knop om de filter vri te maken. 6 Plaats de schakelaar voor de ijsmachine op aan (zie pagina 119 voor meer informatie over het inschakelen van de ijsmachine). 7 Druk een glas tegen de waterdispenser en controleer op lekkage in de filterombouw. Gesputter en gepruttel terwi]l het systeem de lucht uit het dispensersysteem drifft, zijn niet ongewoon. 8 Nadatu één glas water hebt gevuld, blifft u het systeem gedurende ongeveer drie minuten spoelen. 9 Houd de knop Filterreset op het regelpaneel van de ijs- en waterdispenser gedurende 3 seconden ingedrukt. Het lampje Knippert rood, oranje en groen om aan te duiden dat de filterstatus opnieuw is ingesteld.

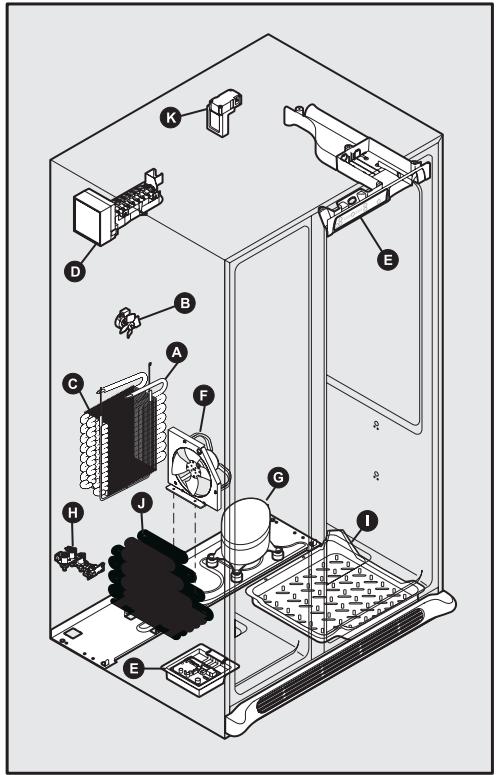

De O-ringen op een nieuwe waterfilter zijn gesmeerd. Verwijder dit smeermiddel niet, zodat de ringen voor een goede dichting kunnen zorgen. Betekenis van eventuele geluiden Wellicht zult u in uw nieuwe, zeer efficiénte koel-Ivrieskast geluiden horen waarmee u niet bent vertrouwd. Deze geluiden wijzen meestal op een goede werking van uw koel-vrieskast. Bepaalde vloeren, muren en keukenkasten verhevigen deze geluiden. De onderstaande lijst is een lijst van de belangrikste componenten in uw koel-ivrieskast en de geluiden die ze kunnen maken: À Verdamper De koeling door de verdamper kan een kokend of klaterend geluid geven. B Verdampingsventilator Mogelik hoort u het geluid van de lucht die door de verdampingsventilator doorheen de koelkast wordt gedwongen. C Ontdooier Tijdens ontdooicycli kan het water dat op de verwarmer drupt, een fluitend of sissend geluid geven. Na het ontdooïen kunt u een ploffend geluid horen.

Belangrijk Tijdens een automatische ontvriescyclus zult u gewoonlik een rode gloed zien in de ventilatie achteraan het vriesgedeelte. Automatische ijsmachine Tijdens de ijsproductie zult u de ijsblokjes in de ijsbak horen vallen. Kouderegeling en automatische ontdooiregeling Deze onderdelen kunnen een knappend of klikkend geluid geven wanneer het koelsysteem wordt in- en uitgeschakeld. Condensatieventilator Mogelik hoort u het geluid van de lucht die door de condensor wordt gedwongen. Compressor De moderne, zeer efficiénte compressoren werken veel sneller dan in het verleden. De compressor kan een hoog zoem- of pulserend geluid geven. Waterkraan De klep geeft een zoemend geluid telkens als de kraan wordt geopend om de ijsmachine te vullen. Afvoerschaal (niet verwijderbaar) U kunt tijdens een ontdooicyclus water in de afvoerschaal horen druppelen. Condensor De luchtdoorvoer kan kleine geluiden geven. Demper met motor De demper kan een licht zoemend geluid geven tijdens de werking. Energie-efficiént schuim in uw koelkast is geen gezonde isolatie. Onderhoud en reiniging Bescherming van uw investering Door uw koelkast schoon te houden wordt het uiterlijk bewaard en ontstaan er geen geurties. Veeg onmiddellijk gemorste levensmiddelen schoon en reinig de vries- en koelgedeelten ten minste tweemaal per jaar. Neem de volgende voorzorgsmaatregelen tijdens het schoonmaken: Gebruik nooit en op geen enkel opperviak metalen sponsjes, schuurborstels, schurende reinigingsmiddelen of sterke alkalische oplossingen. Was de verwijderbare onderdelen niet in de vaatwasmachine. Trek altijd de stekker uit het stopcontact alvorens u begint schoon te maken.

Wanneer u de temperatuur instelt om de koeling uit te schakelen, blift er stroom staan op de lampjes en de elektrische componenten totdat u de stekker uit het stopcontact trekt. e _ Verwijder kleeflabels handmatig. Gebruik geen scheermesjes of andere scherpe voorwerpen die krassen kunnen laten op het opperviak van uw toestel. °__ Verwider het plaatje met het serienummer niet. À\ opgelet <_ Trek de koel-/vrieskast recht vooruit uit om te verplaatsen. Uw vloer kan worden beschadigd, wanneer u de koel-/vrieskast heen en weer verschuïft. Let goed op dat u de koel-/vrieskast niet uit de loodgieteri) trekt. + Vochtige voorwerpen kleven op koude metalen opperviakken. Raak geen gekoelde opperviakken met natte of vochtige handen aan. Belangrijk Draineer de watertoevoer helemaal, indien u de koelkast in vriestemperatuur opslaat of verhuist. Indien u dit niet doet, kan er waterlekkage ontstaan wanneer u de koelkast opnieuw in gebruik neemt. Neem contact op met de onderhoudsdienst om dit te doen. Tips voor onderhoud en reiniging Onderdeel Reinigingsmiddelen Tips en voorzorgsmaatregelen Binnen in de | Water en zeep + Gebruik 2 soeplepels koel-fvries- + Zuiveringszout en zuiveringszout in 1 | lauw water. kastenin | Water « Wring overtollig water uit de spons de deuren of doek alvorens u rond een regelknop, lamp of een ander elektrisch onderdeel schoonmaakt. Pakking in de | + Water en zeep < Wrijf de pakking met een schone, deuren zachte doek af. Laden en + Water en zeep + Reinig kanalen in laden met een bakjes zachte doek. + Was de verwijderbare onderdelen (bakjes, laden etc.) niet in de vaatwasmachine. Glazen + Water en zeep + Laat het glas tot kamertemperatuur legplanken | Glasreinigingsmiddel | CPWrmeN alvorens in lauw water te dompelen. + Zachte sprays Rooster < Water en zeep < Verwijder het stof vooraan de onderan |, Zachte sprays rooster met een stofzuiger. + Bevestiging met + Verwijder de rooster onderaan (zie stofzuiger de installatie-instructies). e Stofzuig de achterkant en wrijf af met een doek of spons gedrenkt in zeepsop. Spoel af en droog.

Onderdeel Reinigingsmiddelen Tips en voorzorgsmaatregelen Buitenkant en hendels + Water en zeep e Een niet-schurend reinigingsmiddel voor glas + Gebruik geen sterke reinigingsmiddelen, ammoniak of alcohol om de hendels te reinigen. Gebruik een zachte doek om gladde hendels schoon te maken. Gebruik geen droge doek om gladde hendels schoon te maken. Buitenkant en hendels {modellen inl roestvri] staal) + Water en zeep + Ammoniak + Reinigingsmiddelen voor roestvri) staal Reinig de roestvrij stalen voorzijde en hendels met niet-schurend zeepwater en een zachte keukendoek. S poel af met schoon water en wrijf schoon met een zachte doek. Verwijder hardnekkige plekken met in een ammoniak gedrenkte papieren handdoek en spoel af. Gebruik niet-schurende reinigingsmiddelen voor roestvri) staal. Zij zijn verkrijgbaar in de meeste doe-het-zelfzaken of de belangrikste grootwarenhuizen. Volg altijd de instructies van de fabrikant. CM Ati in de richting van de draad reinigen, vegen en afdrogen om krassen te voorkomen. + Was de rest van de kast met warm water en een zacht vloeibaar reinigingsmiddel. S poel goed af en droog met een schone, zachte doek. Vervanging van de lampen In het koel- en het vriesgedeelte van uw koel-{vrieskast zitten lampjes die nu en dan zullen moeten worden vervangen. Rond sommige lampjes is een bedekking geplaatst die u moet verwijderen alvorens de lampjes worden vervangen. Gebruik altijd lampjes voor huishoudapparatuur. À Opgelet Draag handschoenen wanneer u de lampjes vervangt om snijwonden te voorkomen. Vervanging van de lampjes: 1 Trek de stekker van de koel-/vrieskast uit het stopcontact. 2 Draag handschoenen ter bescherming tegen eventueel gebroken glas. 3 Vervang de bedekking rond de lamp, indien nodig. 4 Schroef los en vervang het lampje door een speciaal voor huishoudapparatuur bestemd lampje van hetzelfde type en met dezelfde stroomsterkte (gewoonlijk 40 watt). 5 Plaats de eventuele bedekking rond de lamp terug. 6 Steek de stekker van de koel-Ivrieskast in het stopcontact.
