GEBRUIKSAANWIJZING RSX-1056 ROTEL

Manuel d'utilisation Gebruiksaanwijzing

RSX-1056

Ampli-tuner Surround Surround Sound Tuner/versterker

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER. NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

WAARSCHUWING: Om het risico op elektrische schokken of brand te vermijden: zorg dat het apparaat Niet nat worden. Verwijder de kast Niet: er bevinden zich in het apparaat geen bedieningsorganen. Indien nodig waarschuw een bevoegt technicus!

EEN LAATSTE WAARSCHUWING: Om het risico op elektrische schokken te voorkomen: maar het apparaat gesloten. Ledere reparatie dient door een gekwalificeerde technicus verricht te worden.

Lees de gehele gebruiksaanwijzing. Voordat u met het apparaat gaat werk den is het van groot belang dat u weet hoe u ermee om要去enDat zo veilig möglichk.Bewaar deze gebruiksaanwijzing op een plek, die u zich na verloop van tijd nog weet te herinneren.

De waarschuwingen op het apparaat en in de gebruiksaanwijzing zijn belangrijk, sla ze Niet in de wind.

Als het apparaat vuil worden, stof het dan af met een zachte droge doeck, of maak gebruik van een stofzuiger. Gebruik nooit een oplosmiddel van welke soort dan ook.

Het apparaat要去 dusdanig gebruikt worden, dat een behoorlijke koeling Niet in het gedrang komt. Voorbeeldjes: Gebruik het apparaat Niet op: bed, sofa, plaid of andere onregelmatie oppervlakken, waardoor de ventilatiegaten geblokkeerd zouden+kennen worden. Ook het inbauwen in een tekleine ruimte kan een voldoende koeling in de weg staan.

Het apparaat要去 verre gehonden worden van warmtebronnen zoals: radiatoren en kachels, maar ook versterkers.

Het apparaat mag alleen aangesloten worden op het voltage Zoals aangegeven op dechterkant, in dit geval 220 - 240 Volts 50Hz

Het apparaat dient alleen aangesloten te worden met de bijgeleverde netkabel, of een soortgelijke.

Maatregelen dieren genomen te worden, die de aarding en polarisatie van het apparaat Niet te Niet doen. Gebruik vooral geen verlengsnoeren.

De lichtnetkabel dient zo neergelegd te worden, dat er nicht op getrapt kan worden of geklemd kan worden door scherpe voorwerpen. Vooral de aansluitpunten zijn belangrijk: de aansluiting in de wandcontactdoos en waar waar de kabel het apparaat binnengaat.

Wonneer het apparaat voor langereijd Niet in gebruik is, dient de lichtnetkabeluit hetlichtnet verwijderd te zich.

Het apparaat za in service geveven要去en worden wonneer een van de volgende situatuies zich voordoet:

• Wanner het netsnoer en/of steker beschadigd zich.
• Wonneer er toch voorwerpen/vloeistof in het apparaatterecht zich gekommen.
• Als het apparaat in de regen heeft gestaan.
• Als het apparaat Niet normal functioneert of een duidelijk afwijkend gedrag vertoont..
• Wanner het apparaat gevallen is en/of de kast beschadigd is.

Plaats de versterker op een vaste, vlakke en stevige ondergrond. Plaats hem Niet op een verrijdbare wagon die gemakkelijk om kan vallen.

De garantie termijn op een Rotel product is vrijelijk op elektronische schakelingen, tweeaar op mechanische delen, laserunits en afstandsbedieningen. De garantie termijn is alleen van toepassing op de eerste eigenaar.

Om aanspraak te make n op garantie is het voldoende uw aankoopbewijs te overleggen.

N.B.

De "COMPUTER I/O aansluiting mag alleen door een geauthoriseerde technicus aangesloten worden.

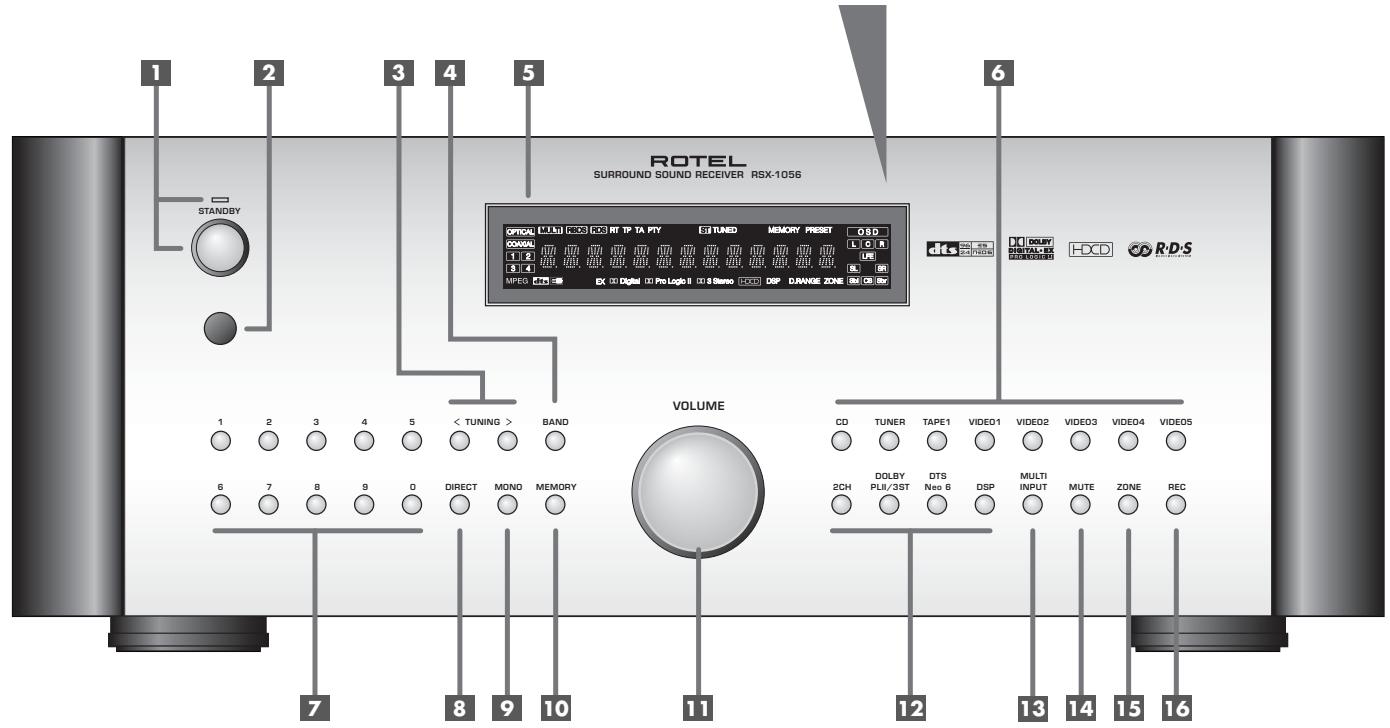

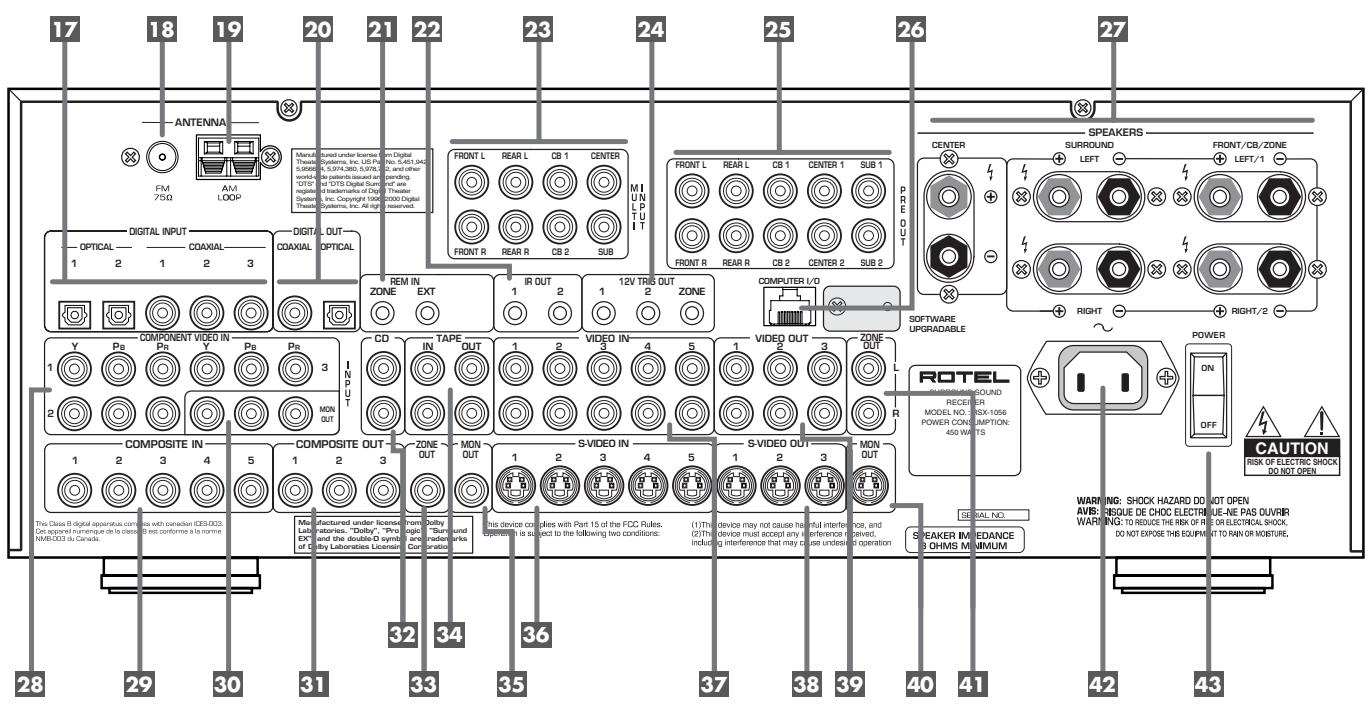

De bedieningsorganen en aansluitingen

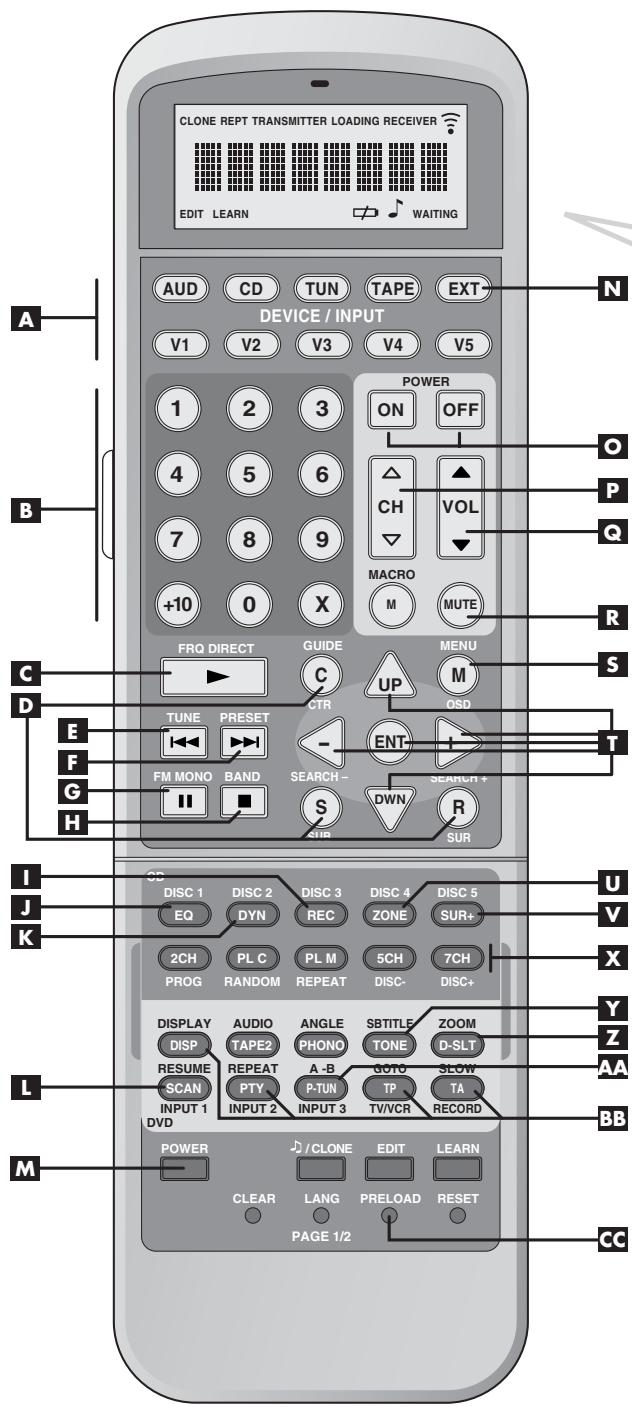

2: Télecommande RR-1050 De afstandsbediening RR-1050

CLONE REPT TRANSMITTER LOADING RECEIVER

EDIT LEARN

WAITING

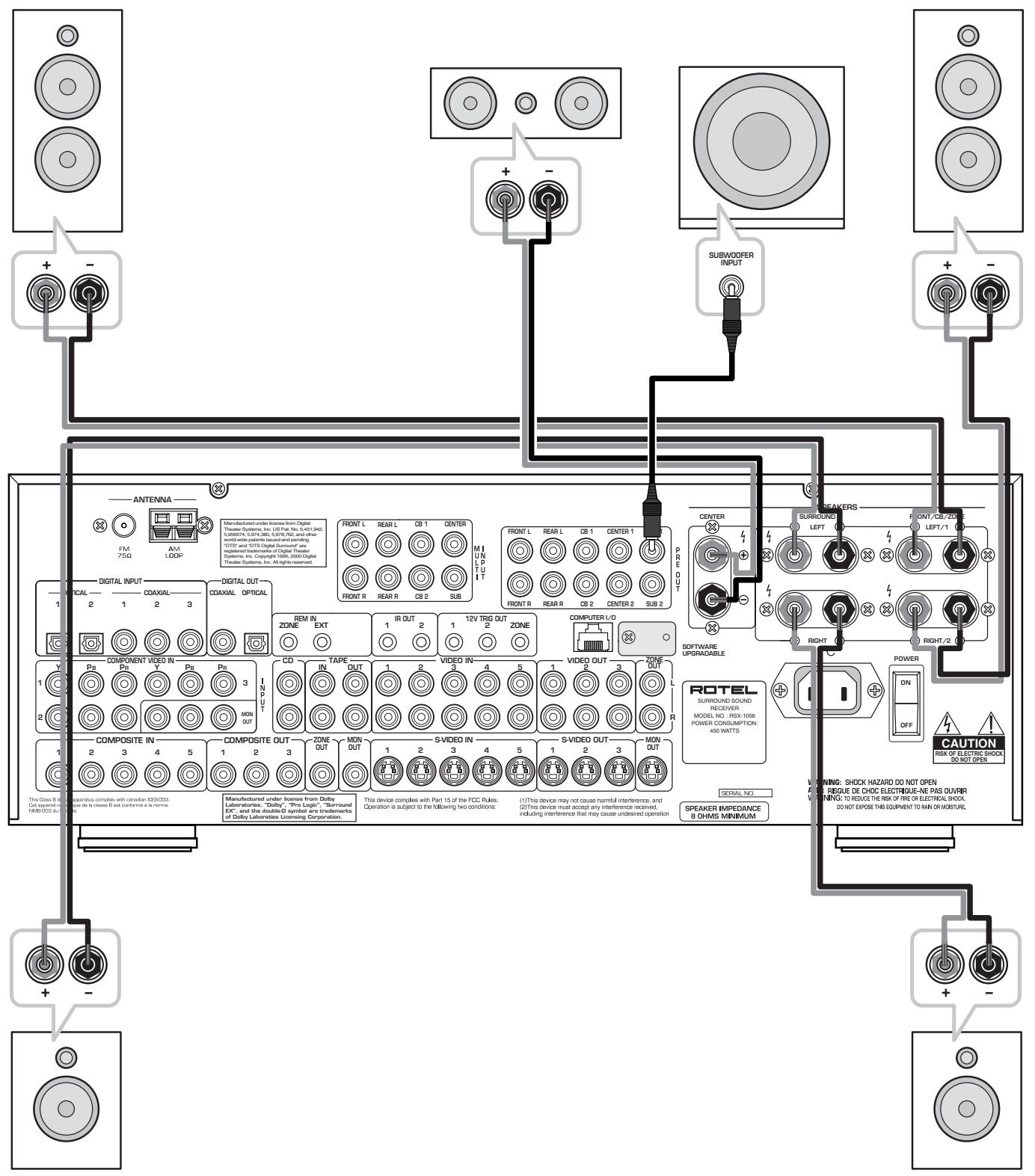

3: Branchement des enceintes acoustiques De luidsprekeruitgangen

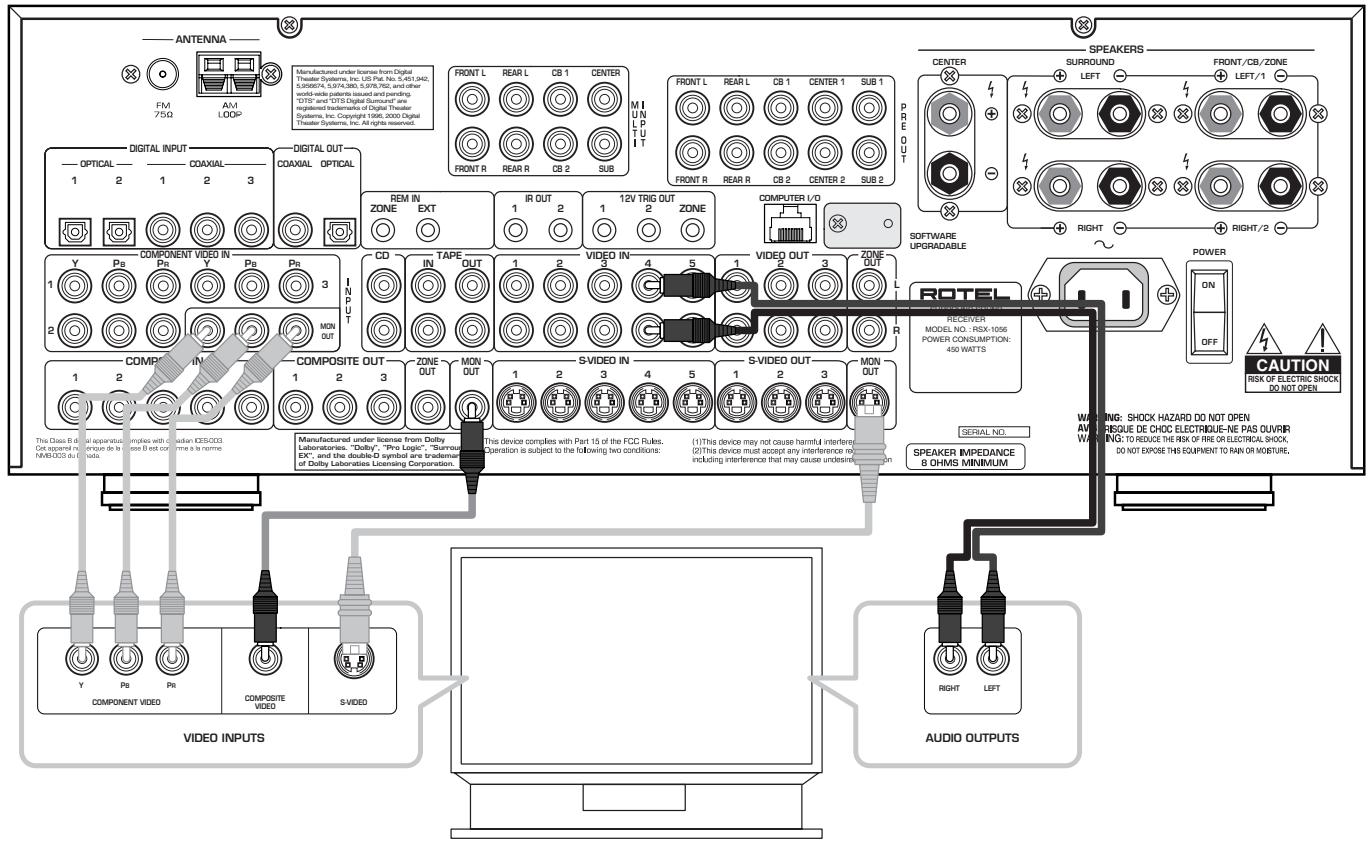

4: Branchement d'un téléviseur • Het aansluiten van een tv-apparaat

5: Branchement d'un récepteur satellite, cable ou HDTV Het aansluten van een kabel-, satelliet- of HDTV-tuner

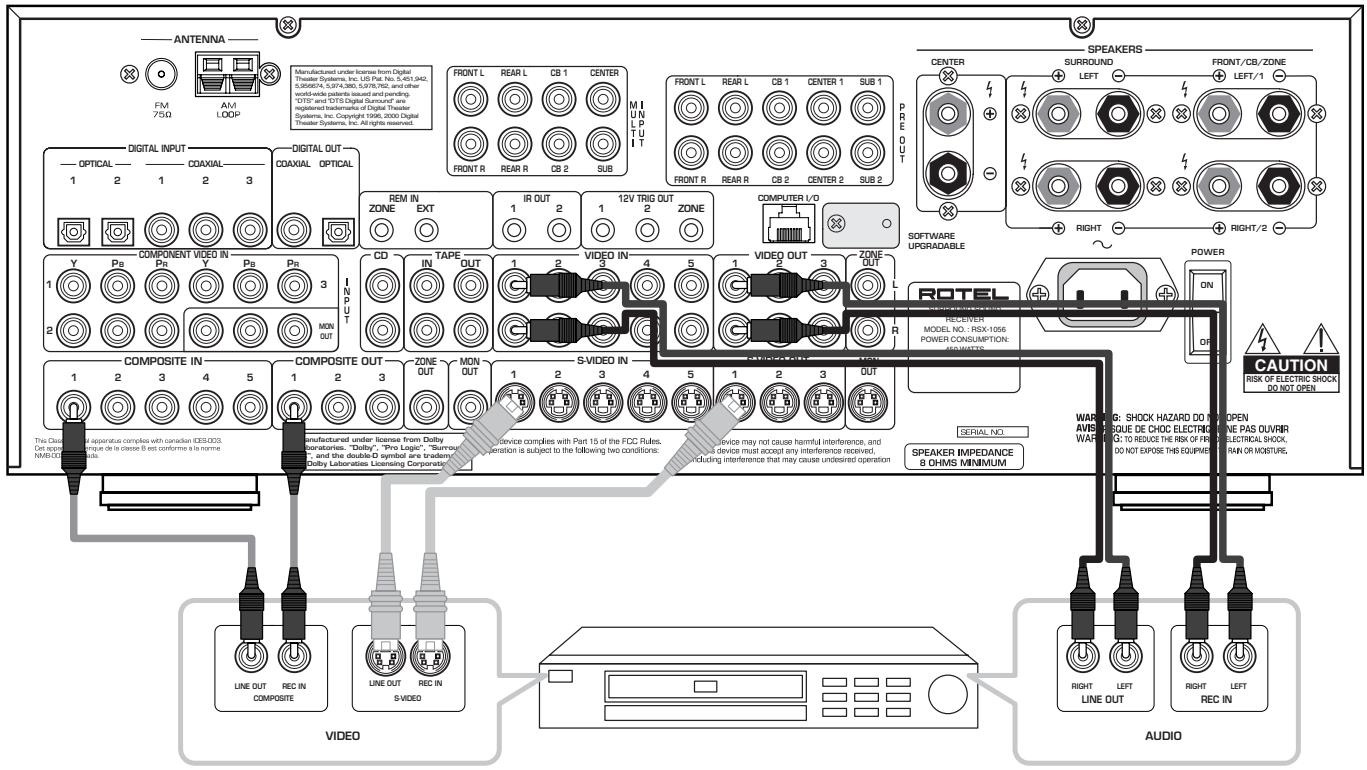

6: Branchement d'un magnétoscope Het aansluiten van een videorecorder

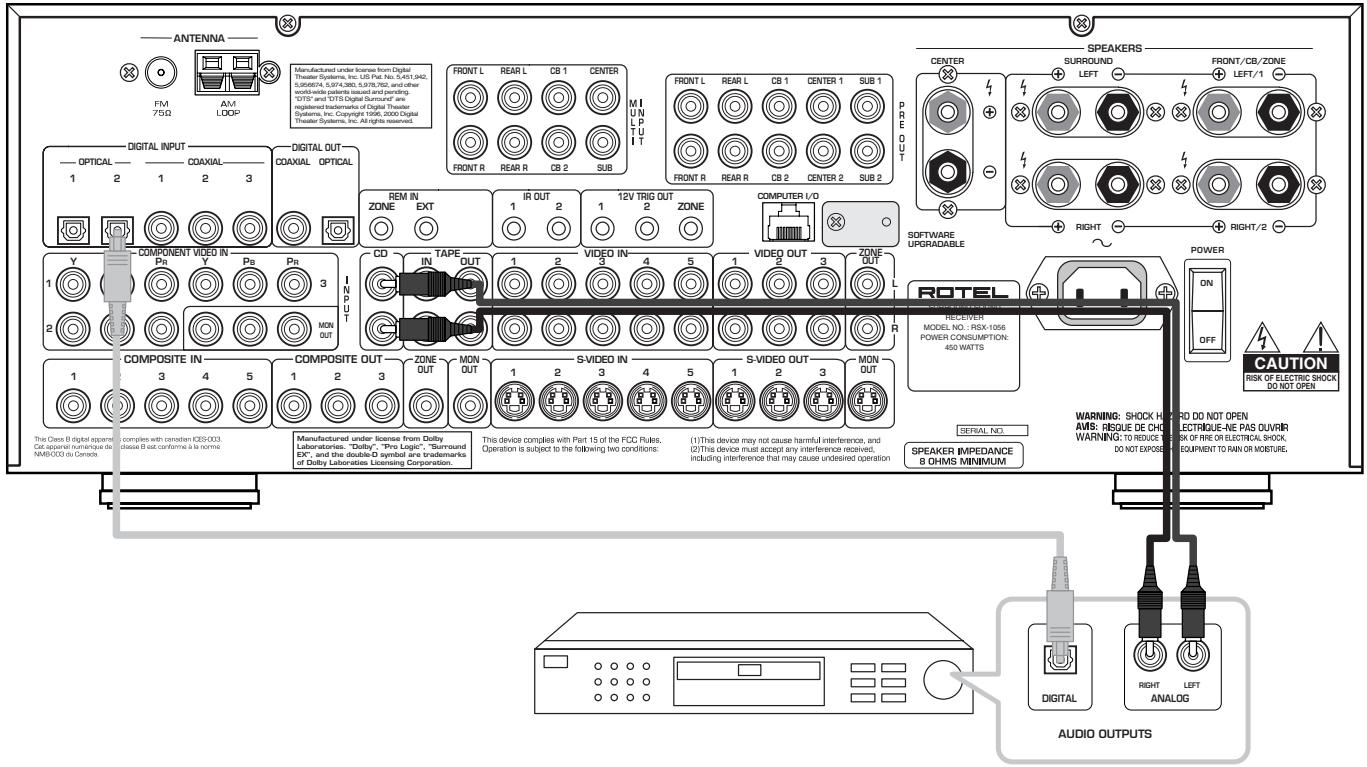

7: Branchement d'un lecteur ou enregistrure de CD Het aansluten van een cd-speler/cd opname/weergaveapparaat

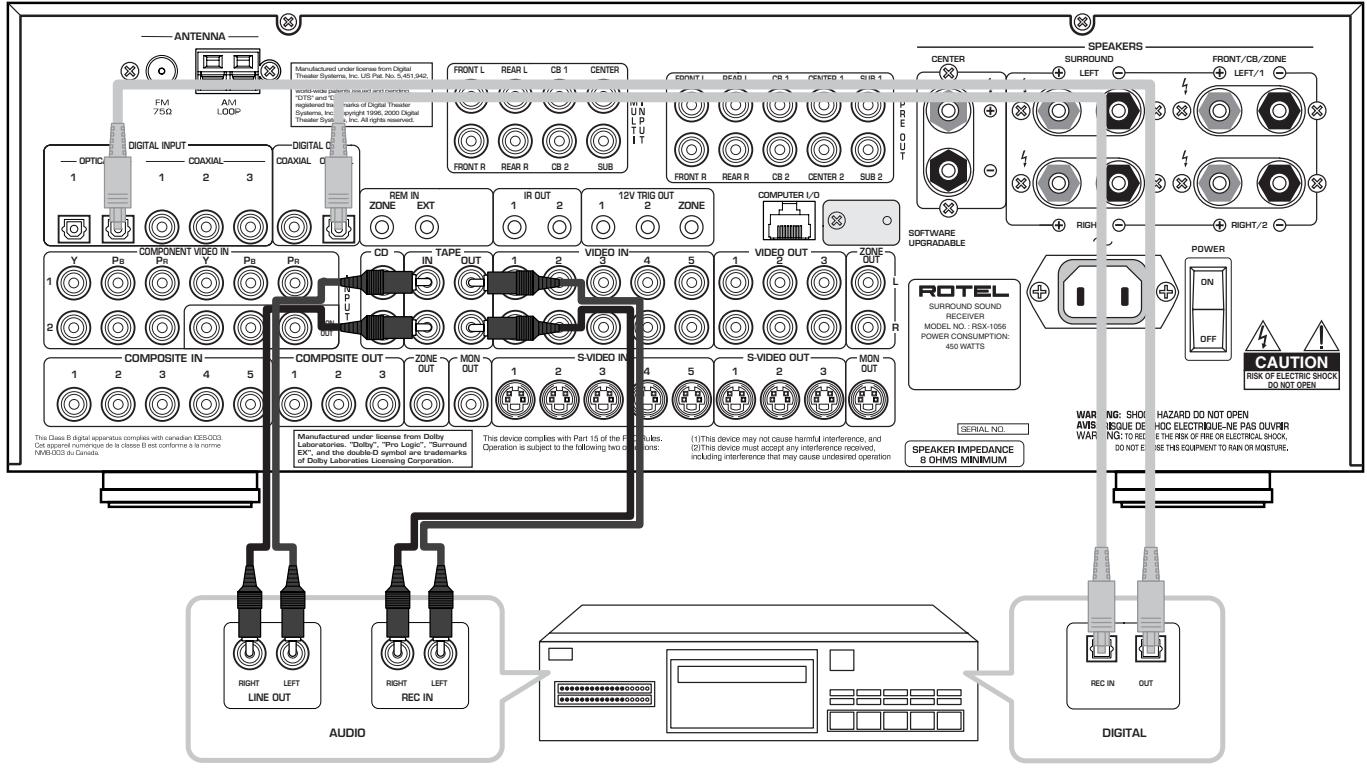

8: Branchement d'un magnétophone analogue Het aansluten van een opname/weergaveapparaat

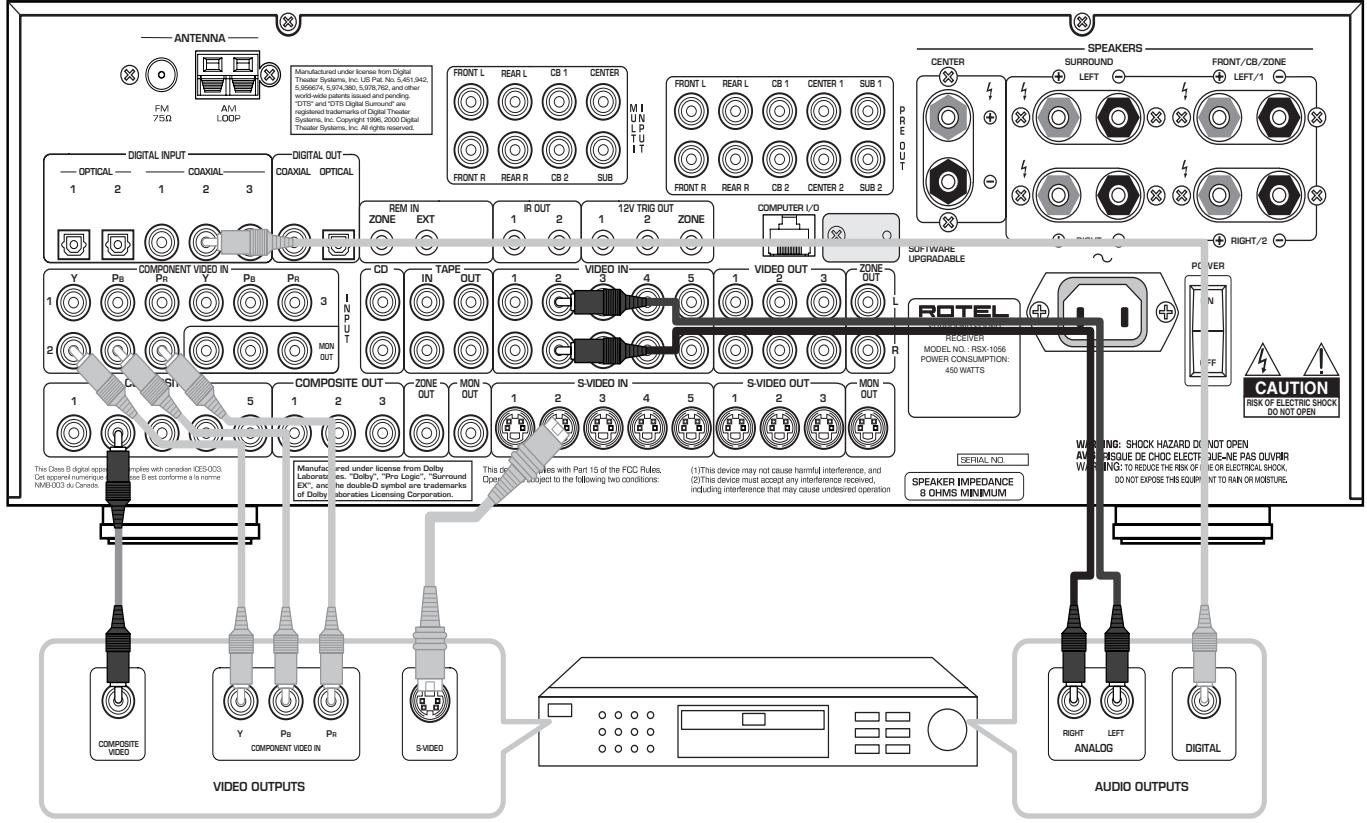

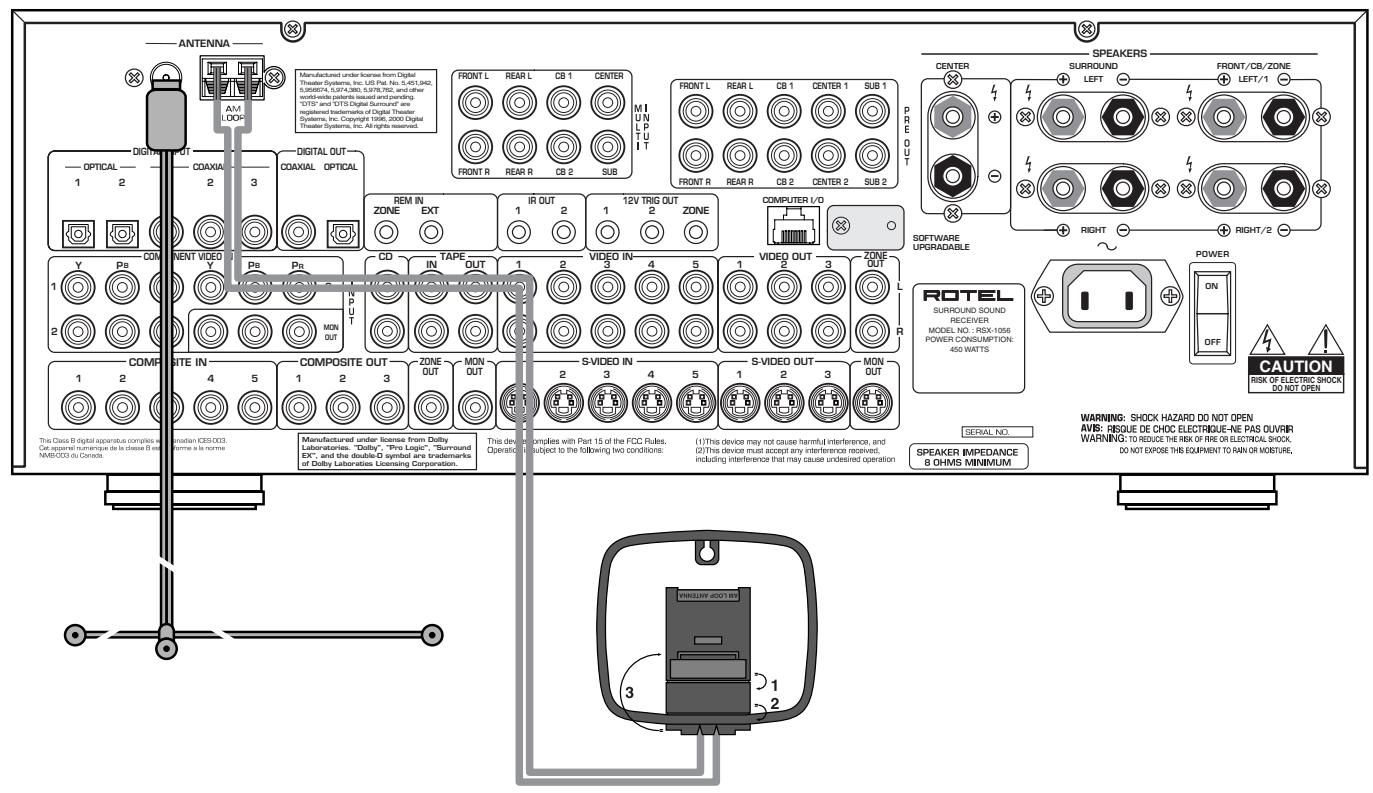

9: Branchement d'un lecteur de DVD Het aansluten van eenDVD-speler

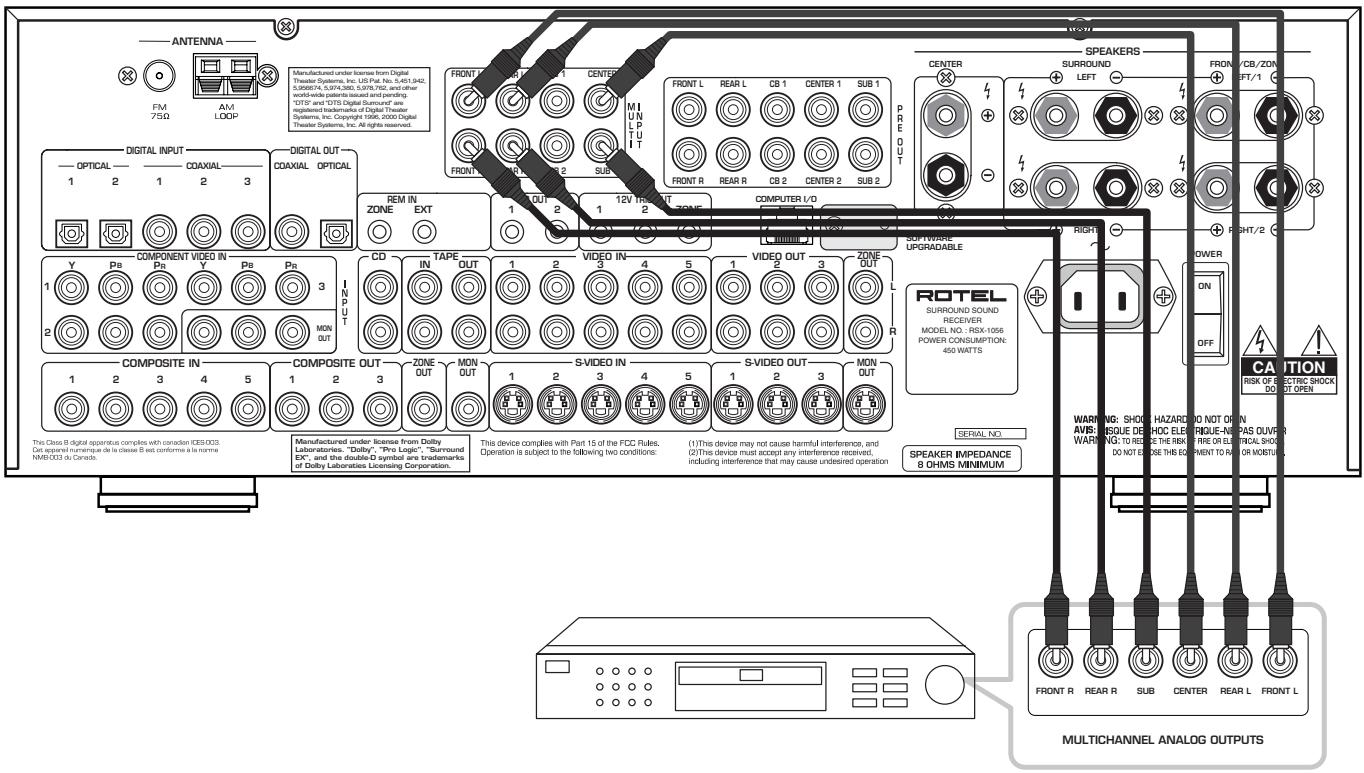

Het aansluiten van eenDVD-audio- of super audio cd-speler (SACD)

Het aansluten van de meegeleverde antennes

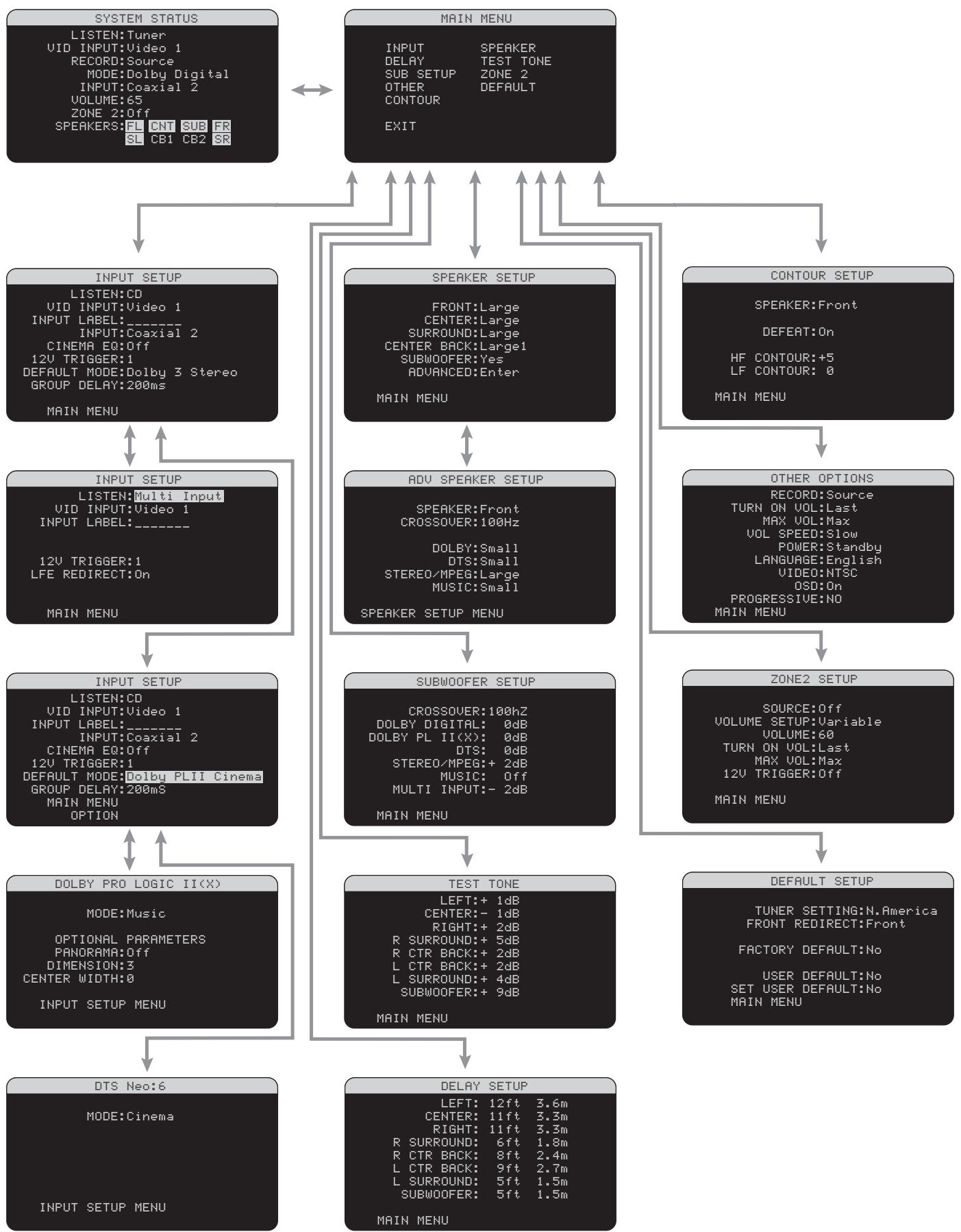

12: Menu à l'écran «On-Screen» De beeldschermmenu's

Sommaire

Les numeros cercles font reference aux illustrations du RSX-1056. Les lettres cercles font reference aux illustrations de la RR-1050.

In vierkantjes geplaatste cijfers hebben betrekking op de figuren behorende bij de RSX-1056. In vierkantjes geplaatste letters hebben betrekking op de figuren behorende bij de RR-1050.

1: De bedieningsorganen en aansluitingen 4
2: De afstandsbediening RR-1050 5
3: De luidsprekeruitgangen 6
4: Het aansluiten van een tv-apparaat 7
5: Het aansluiten van een kabel-, satelliet-of HDTV-tuner 7
6: Het aansluiten van een videorecorder 8
7: Het aansluiten van een cd-speler/ cd opname/weergaveapparaat 8
8: Het aansluiten van een opname/weergaveapparaat 9
9: Het aansluiten van eenDVD-speler 9
10: Het aansluiten van eenDVD-audio of super audio cd-speler (SACD) 10
11: Het aansluiten van de meegeleverde antennes 10
12: De beeldschermmenu's 11
Wij van Rotel 53
Aan de slag met de RSX-1056 53
Wat hunnenwemet deRSX-1056? 53
Het uitpakken 54
Een plek voor de RSX-1056 54
DE AANSLUITINGEN 54
De analoge audio in- en uitgangen 54
De cd-speler ingangen 32 54
De ingangen voor een opname/weergave
apparaat "TAPE IN" 34 54
De uitgangen voor een opname/weergave
apparaat "TAPE OUT" 34 55
DeVIDEO1-5geluidsingangen 37 55
DeVIDEO1-3geluidsuitgangen 55
Deeerkanalige audio-ingangen "MULTI" 23.55
De luidsprekeruitgangen 27 55

De voorversterkeruitgangennaar de
eindversterkers en subwooers 25 55
Zone 2 geluidsuitgangen 41 55
Video In- en Uitgangen 55
Video 1-5 Compositiet Video ingangen 29 56
Video 1-3 Compositiet Video uitgangen 31 56
Video 1-5 S-Video ingangen 36 56
Video 1-3 S-Video uitgangen 38 56
Video 1-3 Component Video ingangen 28 56
De Uitgang voor de TV of Monitor 30 35 40 56
De Zone 2 Video Uitgangen 33 57
De digitale audio in- en uitgangen 57
De digitale ingangen 17 57
De digitaleuitgangen 20 57
Andere Aansluitingen 57
De lichtnetaansluiting 42 57
De Hoofdschakelaar 43 57
De 12V. Inschakelaansluitingen 24 57
De aansluitingen voor een extern afstandsbedieningsoog "REM IN" 21 57
De infraroodssignaaluitgangen "IR OUT" 22 ....... 58
Aansluiting voor een PC "COMPUTER I/O" 26 .. 58
Hetmake van de Aansluitingen. 58
De cd-speler 17 32 58
DeDVD-speler 1728293637 58
De kabel-, satelliet- of HDTV-tuner 17 28 29 36 37
Het opname/weergave apparaat 17 20 34.58
De Analoge of Digitale Videorecorder 17 20 28 29 31 36 37 38 39 59
De DVD-Audio-of SACD-speler 23 59
De TV (Monitor) 30 35 40 59
De luidsprekeruitgangen 27 59
Het aansluien van de subwoofer(s) 25 60
Het aansluiten van eindversterkers 25 60
De AM "loop"antenne 19 60
De FM draadanterne 18 60

De Bediening van de RSX-1056 60
Het Overzicht van de Voorkant 61

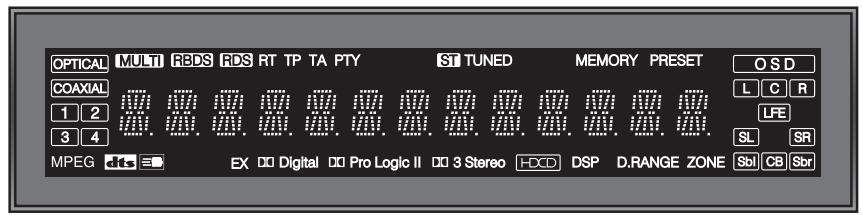

Hetinfoschem 5 61
Het infraroodoog 2 61
Het overzicht van de afstandsbediening. 61
Het gebruik van de RR-1050, de toets "AUD" A 61
Hetprogrammeren van de RR-1050,de toets "PRELOAD" 61
Het overzicht van de toetsen en knappen 61
De toets "STANDBY" 1
De toets "POWER" M 61
De aan/uittoetsen "ON/OFF" 61
De knop "VOLUME" 11 De wiptoets "VOLUME" 62
De toets "MUTE" 14 R 62
De keuzetoetsen "DEVICE/INPUT" 6 13 A N 62
De toets D-SLT 62
De opnamefoets "REC" 16 1 62
De toets "ZONE" 15 U 62
De op- en neertoetsen "UP/DWN" T 62
De toetsen " + / - " T 62
De luidspreker keuzetooetsen 62
De equalizeroets "EQ" 62
De toonregeltoets "TONE" Y 62
De wijze van weergavetoeten 12 X 62
De toets "SUR+" V 62
De dynamiek insteltoets "DYN" K 62
De“MENU/OSD"toets 62
De bevestigingstoets "ENTER" T 62
De golfentotoetsen "BAND" 4 H 62
De afstemtoetsen "TUNING" 3 P
De geheugentoets "MEMORY" 62

De numerieke toetsen 7 B 63

De toets "DIRECT" 8 en

De toets"FRQ DIRECT" 63

De toets "MONO" 9 en

De toets "FM MONO" G 63

De toets "TUNE" E

De toets "PRESET" en

De toets "P-TUNE" 63

De toets "SCAN" L 63

De toets RDS/RBDS BB 63

De Basisbediening 63

De aan/uit möglichkheden 1 43 M O .... 63

Het instellen van het volume 11 q. 63

De installment het zwijgen opleggen 14 R .... 63

Hef Kiezen van een Bron 63

De ingangstoetsen 6 13 A N 63

Het kiezen van een bron op de voorkant van de
tuner-versterker 6 13 15 16 64

Hetkiezen van een bron op de afstandsbediening AINU 64

Het kiezen van een digitale ingang 64

Een Overzicht van de Surroundformaten . 64

Dolby Surround

Dolby Pro-Logic II 64

Dolby Digital 65

DTS 5.1

DTS 96/24 65

DTS Neo:6 65

Dolby Digital Surround EX DTS-ES

6.1 en 7.1 Surroundweergave 65

Dolby Pro Logic lix

6.1 en 7.1 Surroundweergave 66

Rotel XS

6.1 en 7.1 Surroundweergave 66

De DSP Muziekstanden 66

De 2/5/7kanalen stereo formaten 66

Andere digitale formaten 66

De automatische Surround Instellungen ... 67

De handmatig in te stellen Surround Instellingen 67

Bij Dolby Digital 5.1 en Dolby Digital Surround EX schijfjes T V X 68

Bij Dolby Digital 2.0 schijfjes T V X 68

Bij DTS 5.1,

DTS 96/24 en

DTS-ES 6.1 schijfies T V X 69

BijmeerkanalenMPEG schijfjes 12 T V X 69

Digital Stereomaterial (PCM, MP3, en HDCD) 12 T V X

Analoge stereoweergave 12 T V X .... 70

NogmeerInstellingen. 70

De tijdelijke luidsprekerniveau-insteling D T 70

De tijdelijke groepsvertragingsinstelling D T 70

De instelling van het dynamisch bereik K .... 71

De (tijdelijke) contour/toonregelinstelleningen T Y 71

De bioscoopcorrectie: CINEMA EQ 71

De bedieningsorganen van de tuner .... 71

De golfeltotoets "BAND" 4 H 72

Deafstemtoetsen "TUNING" 3 P 72

De geheugentoets "MEMORY" 10 72

De numerieke toetsen: Voorkeuzes 7 14 B

De toets "DIRECT" 8 en De toets "FRQ DIRECT" C 72

De toets "MONO" en

De toets "FM MONO" G 72

De toets "TUNE" E

De toets "PRESET" F en De toets "P-TUNE" AA 73

De toets "SCAN" 73

RDS radio-ontvangst 73

De toets "DISP" BB 73

De toets "PTY" BB 73

De toets TP BB 73

De toets TA BB 73

Het aan/uitzetten van Zone 2. 74

Bediening van Zone 2 vanuit de hoofdluisterruimte 6 11 15 A Q T U

Bediening van Zone 2 vanuit Zone 2 A O QT

HET OPZETTEN VAN UW INSTALLATIE 75

De Beginselen van het Menu 75

De navigatietoetsen S T 75

Het menu "SYSTEM STATUS" 75

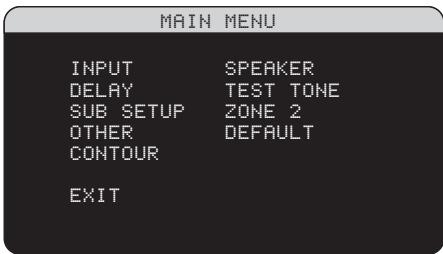

Het hoofdmenu "Main Menu" 76

Het configureren van de Ingangen 76

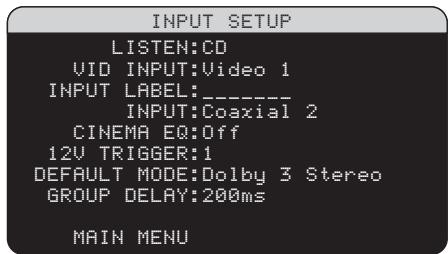

Het menu "Input Setup" 76

Het configureren van de Meerkanaleningang .... 77

Dolby Pro-Logic II (x) 78

DTS Neo:6 78

Het configureren van de Luidsprekers en
alles waar Omheen 78

Het begrip luidspreker configuratie 78

Het instellen van de luidsprekerstructeur 79

Het menu "ADV SPEAKER SETUP" 80

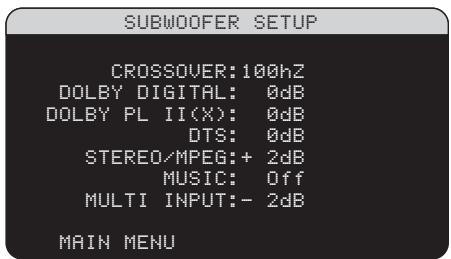

Het configureren van de Subwoofer 81

Het testtoonmenu "TESTTONE" 82

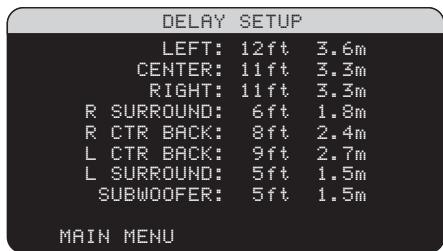

Het menu voor het instellen van de vertragingstijden "DELAY SETUP" 82

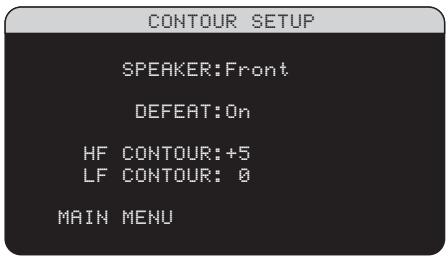

De krankkleurinstelling van de individuèle kanalen "CONTOUR SETUP" 83

Algemene Instellingen 83

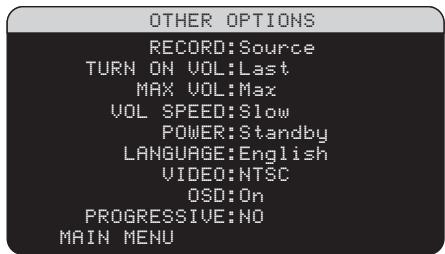

Het menu "Other Options" 83

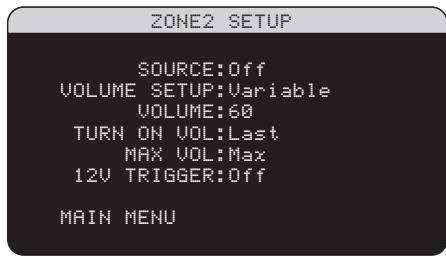

Het menu "Zone 2 Setup" 84

Het menu "Default Setup" 84

EXTRA INFORMATIE 85

Wat te doen bij problemen? 85

Het is alweer meer dan 40aar geleden dat een familie met een gespassioneerde betrokkenheid bij muziek besloot om zelf geluidsapparatuur van onberispelijke kwaliteit te gaan vervaardigen onder de naam Rotel. Door de loop der jaren heen is die passie gebleven en het familiedoel van weeler, om audiofielen en muziekliefhebbers voor aantrekkelijke prijzen topkwaliteit te bieden, wordt door iedere Rotelmedewerker nog steeds gesteund.

De technici werkten als een hijt team al tweakend en luisterend totdat ieder neue Produkt dat muzikale niveau heeft bereikt dat hun bij de aanvang voor ogen stond. Zij worden volkomen vrijgelaten in hun keuze van componenten, waar ze ook van de wereld vandaan要去en komen. In Rotel apparatuur kurz u condensatoren vinden uit Duitsland en England of half geleidersuit Amerika en Japan, terwijl de ringkerntransformatoren in eigenguis worden vervaardigd.

Onze goede reputatie werk gevestigd door honderden waarderende testrapporten en vele onsderscheidingen die wij hebben mogen ontvangen van mensen die uit professie dag in dag uit waar muziek luisteren. Hun kritiek houdt ons bij de les: het vervaardigen van muzikale, betrouwbare en betaalbare apparatuur.

Door de aanschaf van dit produit Danken wij u voor het vertrouwen in ons gesteld en wensen wij u er veel en langdurig plezier mee.

"DTS", "DTS-ES Extended Surround", "DTS-ES Matrix 6.1", "DTS-ES Discrete 6.1" en "DTS Neo:6 waarle geregistree handelsmerken van Digital Theater Systems Inc.

Dit apparaat is onder licentie van Dolby Laborato
ries vervaardigd. Dolby, Pro-Logic en het dubbel D
logo+zijn handelsmerken van Dolby Laboratories.

HDCD en het logo, High Definition Compatible Digital en Pacific Microsonics zijn of gereistreeerde handelsmerken of handelsmerken van Pacific Microsonics zowel in de Verenigde Staten en/of andere landen. HDCD wordt onder licentie vervaardig van Pacific Microsonics. Vele patenten zijn aangevaagd.

Aan de slag met de RSX-1056

Wij danken u voor de aanschaf van onsze RSX-1056 surround sound tuner-versterker. Eigenlijk is de RSX-1056 vier componenten in een:

1. Een digitale audio/video processor voor het decoderen van vrijwel alle analoge en digitale audioformaten zoals: Dolby Surround, Dolby Digital, DTS en HDCD.
2. Een volledig toegeruste audio/video-centrale voor het verwerken van signalen van zowel analoge als digitale bronnen.
3. Een hoge kwaliteits middengolf/FM-tuner met RDS ontvangst.
4. Een vijfkanaals eindversterker om al uw surroundluidsprekers van geluid te voorzien.

Wat kuren we met de RSX-1056?

• Rotel's geroemde "Balanced Design Concept" omvat zowel geavanceerde ontwerptechnieken gecombineerd met continue evaluatie van de te gebruiken onderdelen, als op de praktijk gerichte uitgebvrele luistersessies, om een optimale geluidskwaliteit zowel als betrouwbaarheid op de langere termijn te bereiken.
• Het omzetten maar surround van analoog programmamateriaal met de verbeterde Dolby Pro-Logic IIx decoder (voor zowel 5.1, 6.1 als 7.1 opstellingen) met verbeterde kanaalscheiding en frequenta-bereik, voor Dolby Surround Matrix geodeerd opnamematerialial. Deze omzettingsmethode kan nog specifiek geoptimaliseerd worden voor muziek en filmbronnen.
• Het automatisch omzetten van Dolby Digital® 5.1, Dolby Digital 2.0 en Dolby Digital Surround EX opnames.

• Het automatisch omzetten van DTS® 5.1, DTS ES® matrix 6.1 en DTS ES® discrete 6.1 opnames.

• Rotel's XS (eXtended Surround) systemd, zorgt automatisch voor juiste en optimale decoding van elk digitaal surroundsgnaal maar 6.1 en 7.1 weergave. Dit systemd is algijd actief in luidsprekeropstellingen met een of twee middenachter weergevers en zorgt zichs voor een correcte decoding van opnames, die normal gesproken überhaupt nicht correct gedecodeerd zouden worden (zoals Niet als zodanig gekenmerkte DTS-ES en Dolby Surround EX schijfjes) of waarvoor geen decoder aanwezig is (zoals DTS 5.1, Dolby Digital 5.1 en zichs Dolby Pro Logic II geocodeerde Dolby Digital 2.0 opnames).

• DTS® Neo:6® Een surround weergavewijze voor het verkrijgen van 5.1, 6.1 of 7.1 weergave van gewoon stereo (tweekanaals) bronmaterialaal. Ook deze omzettingsmethode kan nog geoptimaliseerd worden voor muziek en filmbronnen.
• Automatische decoding van middels HDCD® techniek opgenomen cd's.
• Speciale surround weergave-opties voor weergave van elk willekeurig surround programmamateriaal via 2 en 3 kanaals luidsprekeropstellingen.
• Automatische decoding van MP3 (MPEG1 audio layer 3) digitaal geluidsmaterialial.
• Digitale en analoge in- en uitgangsvoorzieningen voor digitale, composiet video, S-Video en Component Video apparatuur.
• De vijf ingebouwde eindversterkers hebben ieder een vermogen van 75 watts (alle kanalen geleiktijdig in gebruik).
• Middengolf/FM tuner met direct afstemmen en automatisch afstemmen (30 voorkeuzestations).
• RDS (Radio Data Systems) en RBDS (Radio Broadcast Data Service) ontvangst möglichkheden.
• Een roomlink mogelijkheid: waardoor u in een andere ruimte onafhankelijk muzzlekunt makezowel qua bron als geluidsterkte en met afstandsbedieningsfacilitieten.
• Het aansluiten van een buiteboordmeerkanalenomzetter voor eventueletoekomstige surroundnormen.

Uw verrichtingen bekijken op een aan te sluiten tv of monitor en het zelf labelen van uw diverse videobronnen, met keuzemogelijkheid uit meerere talen.
- Met de bijgeleverde leerbare afstandsbedieningkestu Niet alleen de RSX-1056 bedieren,maar tevens vele andere componenten.
- Microprocessor software die voor komende ontwikkelingen opgewaardeerd kan worden

Hetuitpakken

Haal het apparaat voorzichtig uit+zijn verpakking en vergeet de accessoires zoals de afstandsbediening Niet. Bewaar als het even kan de doos, de Beste verpakking als u ooit maar gaan verhuizen of als het apparaat gerepareerd zou要去en worden.

Een plek voor de RSX-1056

De planta voor het apparaat要去vlak+zijn, vrij van vocht, trillingen en hoge temperaturen (tussen de 5^ en 35^. ).Stel het apparaat Niet bloot aan directe zonnestralen en sluit het Niet op in een Niet geventileerde ruimte. Vermijd stoffigeplaatsen en zet hem zo zich可能导致 bij de andere apparatuur.

De RSX-1056 kan wat warm worden, geef hem waarom zo'n 10cm. rond ruimte. Plaatst u hem in een meubel zet hem dan op een eigen plank en zet er geen andere apparatuur op.

Zorg ervoor dat er geen vloeistoffen in het apparatusaatkommen.

DE AANSLUITINGEN

Alhoewel de achechterkant van de RSX-1056 er Niet bepaald bemoedigend uitziet, za het aansluten van de diverse apparaten u meevallen. Alle brunnen van het systemd worden aingesloten op de RSX-1056: analoge audio middels de bekende cinchkabels, een videoverbinding voor alle soorten video (composiet, S-Video en component-video) en eventueel nog een digitale verbinding, die zowel coaxiaal als optisch kan zich.

EXTRA INFORMATIE: Surroundformaten als Dolby Digital en DTS zijn digitale formaten en kuren door de RSX-1056 alleen gedecodeerd worden wanner ze middels een van de digitale ingangen binnenkomen. Vandaar dat u een digitale bron als uwDVD-speler altijd op een digitale ingang moet aansluiten, hetzij op een optische hetzij op een coaxiale.

De uitgangen van de RSX-1056 kutnen aan vijf luidsprekers gekoppeld worden of het voorversterkersignaal kan middels cinchkabels op de ingangen van eindversterkers aangesloten worden. Het videosignaal wordt met composiet, S-Video of Component Video verbindingen aan uw tv of monitor aangeboden.

Voor het aansluiten van bronnen die voor hun eigeneerkanalen decoding zorgen heeft de RSX-1056 een speciale "MULTI CHANNEL" ingang. Andere aansluitingen zijn voor het verbinden van extra infrarood-ogen en z.g. 12 Volt "TRIGGER" uitgangen voor het op afstand aan/uitschakelen van andere (Rotel) apparatuur.

EXTRA INFORMATIE: Sluit nooit apparatuur aan op het Lichtnet alvorens u eerst de gemaakte verbindingen op juistheid heeft gecontroleerd.

Video kabels要去en een impedantie hebben van 75 ohm. De S/PDIF coaxiale digitale kabels要去en ook een impedantie hebben van 75 ohm. U=kunt ze dus voor deze doeleinden door elkaar gebruiken. Toch adviseren wij om voor de digitale databroom speciale kabels voor digitaal gebruik aan te schaffen. In ieder geval nooit gewone audio kabels voor digitaal transport gebruiken!

Let er bij het makev van verbindingen vooral op, dat u alle plugjes voor links op de linker entrees aansluit en de plugjes voor rechts op de rechtier entrees.

Linker audiokanaal: wit cinch
Rechter audiokanaal: rood cinch
Compositiet video: geel cinch

EXTRA INFORMATIE: ledere ingang moet cor-rect geconfigureerd worden middels het INPUT SETUP menu van het ON SCREEN DISPLAY system. Wij raden u aan na het aansluten van iedere ingang dit meteen te doen. Zie hiervoor het deeltje "Het configureren van de ingangen" van het hoofdstuk "HET OPZETTEN VAN UW INSTALLATIE".

De analoge audio in- en uitgangen

De hier volgend genoemde verbindingen zijn voor het aansluten van de analoge audio-signalen van enaar de RSX-1056.Zie hiervoor ook het hoofdstuk "Het maken van de verbindingen",voor specifieke informatie over het aansluten van de verschillende apparaten.

EXTRA INFORMATIE: Normaal gesproken zet de RSX-1056 alle binnenkomende signalen om maar het digitale domein. Zodoende staandiverse digitale processen zoals: wooferinstellen, Kantelpunfrequentie-instellen, luidsprekerniveau en -vertragingstijdsinstellen, alsmede verschillende surround opties, zelfs normale tweekanalen stereo en Dolby Pro-Logic etc. tot uw beschikking. Voor de analoogfanaat hebben weECHTER een speciale analoge "bypass" aangebracht, die het analoge signaal pur aan de volumeregelaar en verwolgens aan de uitgangen aanbiedt zonder enige digitale interventie.

De cd-speler ingangen 32

Sluit de (analoge) uitgangen van uw cd-speler aan op de cd-ingangen van de RSX-1056. Denk aan links en rechts.

De ingangen voor een opname/ weergave apparaat "TAPE IN" 34

De beide cinch aansluitingen waar bij staat "TAPE IN" zijn voor het verbinding make, met de analoge uitgangen (OUT) van een opname/weergave apparaat (cassettedeck, minidisc, cd-schrijver, tape-recorder etc.).

De uitgangen voor een opname/weergave apparaat "TAPE OUT" 34

De beide cinchaansluitingen waar bij staat "TAPE OUT" zijn voor het verbinding makeen, met de analoge ingangen (IN) van een opname/ weergave apparaat (cassettedeck, minidisc, cd-schrijver, tape-recorder etc.)

EXTRA INFORMATIE: Het is wel de bedoeling dat de in- en uitgangen van hetzelfde opname/ weergave apparaat gebruikt worden. Tussen haakjes let goed op links/wit (left) en rechts/ rood (right)!!

DeVIDEO 1-5 geluidsingangen 37

Op de vijfpeer cinch ingangen onder de nomam "AUDIO IN" (VIDEO IN 1-5) kunt u het stereosignal van vijf video)componenten aansluten. Deze ingangen hebben vijf correspondende video-ingangen en kunn denus gebruikt worden voor videorecorders, satellettuners,DVD-spelers etc. Maar het mogen natuurlijk ook bronnen zich die geen beeld produceren. Uaat dan de video-ingangen voor wat ze zich.

DeVIDEO 1-3 geluidsuitgangen 39

Op de drie pauir cinch uitgangen onder denaam "AUDIO OUT" (VIDEO OUT 1-3) kunt u het stereosignaal pauir drie (video)opname/ weergave-apparaten sturen.

Deze uitgangen haben drie correspondende video-uitgangen. Let u er wel op dat u consistent bent in het aansluiten: Als u "Video-1 IN" voor uw videorecorder gebruikt moet u ook "Video 1 OUT" voor diezelfde videorecorder gebruiken.

EXTRA INFORMATIE: Er was geen plek meer voor audio analoge uitgangen voor aansluitingen "VIDEO 4&5".Dus,heeft u meerdere video opname/weergave apparaten,sluit udezedan aan op de videoaansluitingen 1 t/m 3 en gebruik "VIDEO 4&5"oor pure weergave-apparaten.

De meerkanalige audio-ingangen "MULTI" 23

Een série van 8 cinch-ingangen vormt de surround combinatie bestemd voor 7.1 weergave vanDVD-audio en/of Super Audio CD.De ingangen zijn links en rechts voor, middenkanaal, subwoofer, links en rechts awhile middenachter kanalen.

Wanneer deze ingangscombinatie gebruikt wordt, wordt iedere vom van digitale procesvoering uitgeschakeld en het signal schoon aan de haak direct aan de volumeregelaar aangeboden om verrolgens meteen doorgestuurd te worden maar de analoge uitgangen.

De subwoofer kan op twee manieren aangestuurd worden. Het .1 kanaal worden direct doorgestuurd waar de subwooferuitgang, de standard situation, maar meestal hebbenDVD-audio en SACD opnames geen subwoofer (.1) signalaal. U kunt dan better van de tweede optie gebruik machen. De lagetonen onder de 100Hz van alle kanalen worden dan uitgef Filterd en gebundeld als monosignaal verstuur aan der subwooferuitgang. Zo staat u optimaal gebruik van uw möglichkheden en de hoofdluidsprekers worden ontlast van die veeleisende lagetonen door ze door te sturenaar en te laten weergeven door de actieve subwoofer, dieaar special voor ontworpen is.

De luidsprekeruitgangen 27

De RSX-1056 heeft vijf eindversterkers aan board. Twee voor links en rechts, een voor het middenkanaal en twee voor de achterkanalen. Op de achechterkant vindt u de vijfpeer aansluitingen, eenpeer voor iedere luidspreker. U kunt de speakers met gestripte kabel, met banaanpluggen of met verbinderingsvorkjes op de RSX-1056 aansluiten.

EXTRA INFORMATIE: Bij de RSX-1056 haeft u de mogelijkheid de versterker voor de twee hoofdkanalen te gebruiken voor het voeden van de luidsprekers die in de tweede zone staan, of die aangesloten worden op de middenachterkanalen, wanner deze versterker Niet nodig is in de hoofd-luisterruimte. Deze doorschakeltruc staatuitgebrend beschreiben in de rubriek "Default Setup Menu".

De voorversterker uitgangen\ aar de eindversterkers en\ subwooofers 25

Een groep van wel tien pauitgangen stuart de lijniveau audiosignalen van de RSX-1056 maar de ingangen van de eventueel aangesloten eindversterkers en actieve subwooers. Deze signalen zijn variabel en worden geregeld door de volumeregelaar. De tien aansluitingen voorzien de twee voorkanalen, de twee middenkanalen, de twee surround(zij-)kanalen, de twee middenachterkanalen en de (eventueel twee) subwoofer(s) van het correcte signaal.

EXTRA INFORMATIE: Naar gelang het type surroundinstallatie gebruikt u een of meerdere van deze uitgangen. Voorbeelden: heeft u slechts een middenkanaal dan gebruikt u dus de "CENTER 1" uitgang en heeft u slechts een middenkanaal aan deijkenkant, dan gebruikt u dus alleen uitgang "CB 1".

Zone 2 geluidsuitgangen 41

Een paar cinch aansluitingen genaamd "ZONE OUT" zorgt voor een signalaal waar een externe versterker in een eventuele andere ruimte. Dit signalaal kan zowel vast als variabel zich en is in te stellen in het menu "ZONE 2 SETUP".

EXTRA INFORMATIE: Slechts signalen van analoge bronnen zijn in de tweede zone beschikbaar. Bronnen die dus alleen maar digitaal op de RSX-1056 waren aangesloten kurz u dus Niet in de tweede zone beluisteren.

Om de Tweede ruimte te{kunnen configureren sluit u middels gewone maar wel goede audiokabels de Zone 2 uitgangen van de RSX-1056 aan op de ingangen van de versterker voor Zone 2 (denk om links en rechts).

Video In- en Uitgangen

Deze aansluitingen zijn voor de videoverbindingen van enaar de RSX-1056. Zie hiervoort het hoofdstuk "Het makes van de aansluitingen" voor specifieke instructies voor ieder type component.

De RSX-1056 voorziet zowel in Compositiet, S-Video als Component Video aansluitingen. De Compositiet verbindingen zijn het meest eenvoudig, wenst u erchter een hogere kwaliteit, dan is S-Video de betere keuze. Voor HDTV of "Progressive Scan"DVD-weergave heeft u

echter de supérieure Component Video verbindingen nodig. Wees darüber bewust van de gevolgen, die een bepaalde keuze uit deze drie möglichkheden voor de totaalinstallatie hebft.

Voor de beeldschermweergave: De beeldschermweergave (OSD) is ten alle tijden op uw tv of monitor beschikbaar ongeacht de soort verbinding die u:tussen de RSX-1056 en uw tv heeft gemaakt.

EXTRA INFORMATIE: Wanner u darüber een "Progressive Scan" of "1080 geinterlinieerd" videosignaal van de Component Video ingang gebruikt, kan de tv het actuele beeld en de OSD-menu's Niet tegelijkkertijd latent zien. De instelling "PROGRESSIVE: YES", dus de Ja instelling, van het "DISPLAY OPTIONS" menu, maar het bekijken van de instellingsmenu's op uw monitor of tv (OSD) möglichk, zichs bij weergave van progressivescan en HDTV signalen. Wanner deze instellingsmenu's worden geactiveerd, worden degressivescan-ingang onderbroken en waar geactiveerd zodia de infoschemmenu's worden opgeheven. Kortstondige informatie (zoals de volumeinstelling enz.) worden nicht getoond.

Signaalomzetting: T.b.v. een optimale beeldkwaliteit op uw PAL of NTSC monitor zet de RSX-1056 composiet en S-Video signalen om in component-video signalen. De Beste wijze van aansluiten van uw tv of monitor is dus de component-video verbinding in ieder geval te gebruiken. Van S-Video signalen kan de RSX-1056 geen composietsignalen make n en vice-versa.

EXTRA INFORMATIE: Wonneer een video-ingang wordt ingesteld voor progressieve demonstering, is de omzetting van composiet video of S-Video maar Component Video voor deze ingangen niet nogelijk. Deze omzetting is dan alleen voor de andere ingangen beschikkaar.

De meeste tv's en monitors bepalen hun instellungen waar aanleiding van de wijze waarop ze aangesloten zijn. Uit dien hoofde lijkt het ons handig om meerere verbindingente maken:tussen de RSX-1056 en uw tv.

Video 1-5 Compositiet Video ingangen 29

Er zijn vijf ingangen op de achterkant geschikt voor video composietsgnaal, welke met een 75 ohm cinchkabel要去en worden aangesloten.

Video 1-3 Compositiet Video uitgangen 31

Deze drie aansluitingen genaamd "COMPOSIETVIDEO OUT 1-3", zich bestemd voor het versturen van een composiet videosignaal waar een videorecorder of andersoorrig beeldopnameapparaat.

Deze drie aansluitingen corresponderen met de "COMPOSIET VIDEO IN 1-3" aansluitingen. Zorg ervoor dat udezelfde apparaten op deze ingangen aansluit als op de "COMPOSIET VIDEO OUT 1-3".Dusdezelfde videorecorder die u aingesloten heeft op VIDEO 1 IN ook aansluiten opVIDEO 1 OUT.

EXTRA INFORMATIE: De RSX-1056 kan geen S-Video of Component Video signal omzettenaar Compositiet Video. Daarom+zijn op dezeuitgangen slechts composiet-video signalen aanwezig die oorspronkelijk ook als zodanigwerden aangeboden.

Video 1-5 S-Video ingangen 36

Er zijn vij ingangen genaamd "S-VIDEO IN 1-5" geschikt voor S-Video signaalbronnen.

Video 1-3 S-Video uitgangen 38

Deze drie aansluitingen genaamd "S-VIDEO OUT 1-3", zich bestemd voor het versturen van een S-Video signalaal maar een videorecorder of andersoorrig beeldopnameapparaat.

Deze drie aansluitingen corresponderen met de "S-VIDEO IN 1-3" aansluitingen. Zorg ervoor dat udezelfde apparaten op deze ingangen aansluit als op de "S-VIDEO OUT 1-3".Dusdezelfde videorecorder die u aingesloten heeft op S-VIDEO 1 IN ook aansluiten op S-VIDEO 1 OUT.

EXTRA INFORMATIE: De RSX-1056 kan geen Compositiet of Component Video signal omzettenaar S-Video.Daarom+zijn op dezeuitgangen slechts S-Video signalen aanwezig die oorspronkelijk ook als zodanig werden aangeboden.

Video 1-3 Component Video ingangen 28

Voor het verkrijgen van een referentie kwaliteitsbèeldplaatje, wordt bij Component Video het videosignaal in drieën gesplitst: een lichtintensiteitssignaal (Y) en twee kleursignalen (CB en CR). Voor progressief aftastendeDVD-spelers en HDTV digitale tv-ontvangers, moet van deze wijze van beeldoverdracht gebruik gemaakt worden. Elk van de drie signalen worden gezcheiden verstuurd middels een 75 ohm kabel met cinch connectoren.

Er zijn drie stel ingangen genaamd "COM- PONENTVIDEO IN 1-3" en zijn bedoeld om aangesloten te worden op Component Video bronnen.

EXTRA INFORMATIE: Wanner u darüber een "Progressive Scan" of "1080 geinterlinieerd" videosignaal van de Component Video ingang gebruikt, kan de tv Niet het actuele beeld en de OSD-menu's tegelijkkertijd latent zien. De instelling "PROGRESSIVE: YES", dus de Ja instelling, van het "DISPLAY OPTIONS" menu, maar het bekijken van de instellingsmenu's op uw beeldbuis of monitor (OSD) möglichk, zichs bij weergave van progressive scan en HDTV signalen. Wanner.Deze instellingsmenu's worden geactiveerd, wordt de progressivescan-ingang onderbroken en wee geactiveerd zodra de_infoschemmenu's worden opgeheven. Kortstondige informatie (zoals de volumeinstelling enz.) wordt Niet getoond.

De Uitgang voor de TV of Monitor 30 35 40

De video-uitgang van de RSX-1056 stuart het videosignaalaaruw tvof monitor.Er is voorzien in drie types videosignaal: composiet video,S-Video en Component Video.

Aan de composiet video uitgang worden alleen signaled aangeboden van composiet video aangesloten bronnen. Aan de S-Video uitgang wordt alleen signaled aangeboden van S-Video aangesloten bronnen. Aan de Component Video uitgang staat het al dan Niet omgezette signaled van alle videobronnen. Heeft u al uw videobronnen opdezelfde wijze aangesloten dan hoeft u maar een (soort) verbinding:tussen de RSX-1056 en uw tv of monitor te make. Wenst u uw tv Component Video aan te sluiten dan hoeft u ook maar een verbinding te make, waar de RSX-1056 toch alle andersoorlige videosignalen waar Component Video omzet.

EXTRA INFORMATIE: Wonneer in het OSD-menu een video-ingang of ingangen worden ingesteld voor progressieve demonstering, is de omzetting van composiet video of S-Video maar Component Video voor deze ingangen Niet möglich. Deze omzetting is dan alleen voor de andere ingangen beschikkaar.

De Zone 2 Video Uitgangen 33

Met de Zone 2 video-uitgangen van de RSX-1056=kunt u een composiet videosignaal sturen maar een tv in een andere ruimte.

EXTRA INFORMATIE: Aan de Zone 2 videouitgang worden alleen composiet videosignaal aangeboden.

De digitale audio in- en uitgangen

De RSX-1056 is voorzien van digitale aansluitingen welke i.p.v. of naast de analoge verbindingen gezrukt+kennen. Deze digitale aansluitingen bevatten vijf ingangen en twee uitgangen voor opname.

De digitale aansluitingen kuren worden gebruikt voor iedere digitale bron zoals eenDVD-, of cd-speler maar ook een satelliettuner.

EXTRA INFORMATIE: Een digitale verbinding betekent dus, dat de D/A omzegers in de RSX-1056 gezruikt worden om de digitale signalen maar analoog om te zetten en dus Niet door de omzetter van b.v. de cd-speler ofDVD-speler zich. Normaal gesproken zult u de digitale uitgangen van uwDVD-speler gebruiken om het Dolby Digital of DTS signaal door de RSX-1056 om te latenten zetten. Bezit u darüber een super topklasse cd-speler dan+kunnen we ons voorstellen dat u de analoge uitgangen van deze speler preferiert.

De digitale ingangen 17

De RSX-1056 kan gevoed worden met digitale signalen van cd-spelers, satelliet ontvangers tuners enDVD-spelers. De RSX-1056 herkent het soort digitaal signaal en vertaalt dien overeenkomstig.

Er bevinden zich vrij digitale ingangen op de awhilekant: drie coaxiale en twee optische. Al deze entrees kunnen toegewezen worden aan alle ingangen middels het "INPUT SETUP" menu.

U kunt b.v. "COAXIAL 1" toewijzen aan de bron aangesloten op "VIDEO 1" en "OPTICAL 2" aan de bron aangesloten op "VIDEO 3".

EXTRA INFORMATIE: Als u een digitale verbinding maakt, moet u, om reeds genoemde reden, ook de analoge verbindingen make. De analoge verbindingen zijn nodig om een opname te kunnen make op een eén of andere recorder en voor weergave in ZONE 2.

De digitale uitgangen 20

De RSX-1056 heeft twee digitale uitgangen (een coaxiale en een optische) om het digita! signal van eén van de digita! ingangen te sturen waar een digitaal opnamemedium of een externe processor. Wanner een bepalde digita! ingang voor weergave wordt gekozen, wordt dit signal automatisch waar de digita! uitgangen gestuurd om te kuren worden opgenomen.

EXTRA INFORMATIE: Slechts digitale signalen van een van de digitale bronnen staat op dezeuitgangen ter beschikking. Analoge signalen kuren Nietaar digitaal omgezet worden en staan dus ook Niet op de digitaleuitgangen.

Andere Aansluitingen

De lichtnetaansluiting 42

De RSX-1056 is ingesteld op het voltage en freqentie van het land waar u hem gekocht heeft. In Nederland of Belgie 230V/50Hz. dus. Het staat ook anschter op het apparaat.

Doe de eurosteker van het meegeleverde netsnoer in de betreffende aansluiting awhile op het apparaat.

EXTRA INFORMATIE: Als u de RSX-1056 uith het lichtnet haalt blijft het door u ingestelde geheugen zichen gehele leven in tact.

De Hoofdschakelaar 43

De große tuimelschakelaar op de allerkant is de hoofdschakelaar. Staat deze op "OFF" (uit) dan is het gehele apparaat ook=echt uit. Zet u deze schakelaar op "ON" dan komt de RSX-1056 in "STANDBY" en u kunt dan het apparaat aan/uit zetten middels de ON/OFF schakelaars op de afstandsbediening.

EXTRA INFORMATIE: Eerst als u alle verbindingen heeft gemaakt zet u deze hoofdschakelaar in de "ON" positie, om hem cervolgens normal gesproken in deze standby-stand te latenten staan.

De 12V. Inschakelaansluitingen 24

Veel (Rotel) eindversterkers—hebben de mogelijkheid om middels een 12 volt signal aan/uit geschakeld te(APuren. Op deze drie aansluitingen staat een dergelijk signal. Wanner de RSX-1056 wordt aangezet kom er een 12 volt signal op deze uitgangen te staan die zorgt (mits aangesloten natuurlijk) voor het activeren van de aangesloten versterker(s). Wanner de RSX-1056 in STANDBY wordt gezet worden de aangesloten apparaten weeuruitgeschakeld.

Om deze afstandsbedieningsfunctie te{kunnen gebruiken,verbind u de "12V TRIG OUT" aansluitingen van de RSX-1056 met de "12V TRIG IN" aansluitingen van de betreffende (Rotel) versterker, middels een kabel uitergerust met 3.5mm .mono minipluggen aan beiden zijden.Het +12 voltssignaal staat op het "puntje" van de plug.

EXTRA INFORMATIE: Deze triggerfunctie kan zo geconfigureerd worden dat het 12 voltssignaal alleen maar onder bepaalde omstandigheden op deze uitgang staat. Zie hiervoor ook de hoofdstukken "Het configureren van de ingangen" en het menu "Zone 2 Setup".

De aansluitingen voor een extern afstandsbedieningsoog "REM IN" 2

Twee 3.5mm. miniplugaansluitingen genaamd "ZONE" en "EXT"{kunnen de omgezette infraroodsignalen ontvangen van een extern aangebracht infraroodoog (b.v. van Xantech). Dat is handig wanner b.v. door omstandigheden het oog van de RSX-1056 voor de afstandsbediening Niet bereikbaar is.

EXT: De aansluiting "EXT" worden gebruikt met een buiteenboard infraroodontvanger wanner b.v. de RSX-1056 is ingebouwd in een meubel en dus voor de afstandsbediening onbereikbaar is of wanner infraroodsignalen van andere componenten doorgestuurd要去en worden.

ZONE: De ZONE ingang worden gebrukt voor een infraroodontvanger die opgesteld staat in een andere ruimte. Voorbeeld: signalen ontvangen door ZONE REM-IN bedieren de mogelijkheden van de RSX-1056 voor Zone 2 en+kunnen ook aanere componenten doorgestuurd worden.

Ga bij uw vertrouvde Rotel-leverancier te rade voor informatie over externe infraroodontvangers en de juiste bedrading voor dergelijkke accessoires.

EXTRA INFORMATIE: Het infraroodsignaal van deze ingangen kan doorgestuurd worden maar broncomponenten, die zowel met als zichonder draad op afstand bediend worden. Zie hiervoort het volgende hoofdstuk.

De infraroodsignaaluitgangen "IR OUT" 22

De aansluitingen "IR OUT" 1 en 2 sturen de infraroodsignalen ontvangen door de ingangen "ZONE REM IN" en "EXT REM IN" maar een infraroodzender, die geplaatst要去 worden voor een broncomponent of regelrecht maar Rotel apparatuur die uitgerust is met een afstandsbedieningsingang.

Deze uitgangen worden gebruikt om de afstandsbedieningscommando's gegeven in Zone 2 door te geeven aan een broncomponent of om componenten toch van een infrarood-signal te voorzien ondanks een blokkade doordat ze b.v. in een meubel zich ingebouwd. Uw Roteldealer weet hier alles van.

Aansluiting voor een PC "COMPUTER I/O" 26

Bent u in het gelukkige bezit van speciale (van elders komende) bedieningssoftware, dan bent u in staat middels uw PC de RSX-1056 te bedieren. De codes die waaroor gebruikt worden, komen van uw PC die aangesloten worden op de RS-232 sériele aansluiting. Ook kan via uw PC de RSX-1056 middels speciale Rotel software in de loop derijd opgewaardeerd worden.

Het aansluitpunt "COMPUTER I/O" op de awhilekant zorgt voor de nodige netwerkverbinding. Het is de bekende RJ-45 modulaire aansluiting, waarvan de plug gewoonlijk gekruikt worden aan de 10-BaseT UTP Ethernetkabels.

Voor aanvullende informatie over te gebruiken kabels, software en instructiecodes voor computergebruik, kut u uiteraardterecht bij uw Rotel leverancier.

Het makes van de Aansluitingen

De cd-speler 17 32

Zie figur 7

Sluit de (analoge) uitgangen van uw cd-speler aan op de cd-ingangen van de RSX-1056. Denk aan links en rechts.

Optioneel: U kunt ook de digitale uitgang van uw cd-speler aansluiten op de optische of coaxiale digitale ingangen van de RSX-1056. Lees hierover het hoofdstuk "Het configureren van de ingangen" over het toewijzen van een digitale ingang aan een cd-speler.

Er zijn uiteraard geen video-aansluitingen voor een cd-speler.

DeDVD-speler 17 28 29 36 37

Zie figuur 9

U kunt uwDVD-speler aansluiten op de Video 1 t/m 5 ingangen, maar wilt u het=echt nauwgezetdoen dan za u uwDVD-speler aansluiten op Video ingang 4 of 5,omentum bij deze geen correspondende uitgang tegenover staat. Als u kiest voor "VIDEO 1" let er dan goed op dat u alleen de in- en uitgangen van "VIDEO 1" gekruikt voor al uw (analoge) audio en video verbindingen.

Maak een videoverbinding (composit, S-Video en/of Component Video) van uwDVD-speler maar één van de "VIDEO IN 1-5" ingangen. Gaat u de progressive scan möglichkheid gebruiken met een HDTV monitor, dan MOET u de Component Video optie gebruiken.

Verbind de digitale uitgang van uwDVD-speler (optisch of coaxial) met een digitale ingang van de RSX-1056. Wijs in het "INPUT SETUP" menu deze ingang toe aan de correspondende video-ingang. Voorbeeld: Als u in de vorige alinea de video-uitgang van uwDVD-speler verbonden heeft met video-ingang 4, wijs dan ook de digitale ingang toe aan video-ingang 4.

Als u het audiosignaal van uwDVD-speler wilt opnemen, verbind dan ook de analoge uitgangen (denk om links en rechts) van de speler met de analoge ingangen van de betreffende video-ingang.

De kabel-, satelliet- of HDTV-tuner 17 28 29 36 37

Zie figuur 5

U kunt de tv-tuner aansluiten op de Video 1 t/m 5 ingangen, maar wilt u het=echt nauwgezet doen dan za u de tv-tuner aansluiten op Video ingang 4 of 5,ompdat bij deze geen correspondende uitgang tegenover staat. Als u kiest voor "VIDEO 1" let er dan goed op dat u alleen de in- en uitgangen van "VIDEO 1" gekrukt voor alle audio-en videoverbindingen.

Maak een videoverbinding (composit, S-Video en/of Component Video) van uwDVD-speler maar één van de "VIDEO IN 1-5" ingangen. Voor HDTV signalen MOET u de Component Video optie gelebruiken.

Verbind de analoge audio-uitgangen links (left) en rechts (right) van de tv-tuner met de "AU-DIO-IN" aansluitingen van de gekozen video-ingang.

DIT KAN OOK: Verbind de digitale uitgang van uw tv-tuner (optisch of coaxial) met een digitale ingang van de RSX-1056. Wijs in het "INPUT SETUP" menu deze ingang toe aan de correspondende video-ingang. Voorbeeld: Als u in de vorige alinea de video-uitgang van uwDVD-speler verbonden heeft met video-ingang 5, wijs dan ook de digitale ingang toe aan video-ingang 5.

Het opname/weergave apparaat 17 20 34

Zie figuur 8

Verbind de linker en rechtter analoge uitgangen (OUT) van uw opname/weergave apparaat met de audioingangen genaamd "TAPE IN" (left en right).

Verbind de linker en rechter analoge ingangen (IN) van uw opname/weergave apparaat met de audiouitgangen genaamd "TAPE OUT" (left en right).

DIT KAN (EVENTUEEL) OOK: Bent u in het bezit van een opname/weergave apparaat met digitale in- en uitgangen (optisch of coaxial), verbind dan de digitale uitgang van

dat apparaat met een digitale ingang van de RSX-1056 en wijs in het "INPUT SETUP" menu deze ingang toe aan de "TAPE" ingang. Heft het betreffende apparaat ook nog een digitale ingang, verbind dan een van de digitaleuitgangen van de RSX-1056 met die digitale ingang.

Er zijn uiteraard geen video-aansluitingen nodig voor audio-apparaten.

De Analoge of Digitale Videorecorder 17 20 28 29 31 36 37 38 39

Zie figur 6

De aansluitingen voor een videorecorder zijn "VIDEO 1", "VIDEO 2" en/of "VIDEO 3". Kiest u voor "VIDEO 1" let u er dan wel op dat u voor alle ingangen en uitgangen de aansluitingen van "VIDEO 1" gezruikt.

Maak een videoverbinding (compositiet video, S-Video en/of Component Video) van de uitgang van de videorecorder maar de juiste VIDEO IN (1-3).

Maak een beeldverbindingCUSSEN de"VIDEO OUT" aansluitingen van de RSX-1056 en de videorecorder's video-ingangen (composieten/of Component Video).

Verbind de analoge audio-uitgangen (left en right) van de videorecorder, met de corresponderende audio-ingangen van "VIDEO 1, 2 of 3".

Verbind de analoge audio-ingangen (left en right) van de videorecorder, met de correspondende audio-uitgangen van "VIDEO 1, 2 of 3".

DIT KAN (EVENTUEEL) OOK: Bent u in het bezit van een videorecorder met digitale inen uitgangen (optisch of coaxial), verbind dan de digitale uitgang van dat apparaat met een digitale ingang van de RSX-1056 en wijs in het "INPUT SETUP" menu deze ingang toe aan de "VIDEO" ingang (VIDEO 1, 2 of 3 al maar gelang). Heeft het betreffende apparaat ook nog een digitale ingang, verbind dan een van de digitale uitgangen van de RSX-1056 met die digitale ingang (aar wens: optisch of coaxial).

De DVD-Audio- of SACD-speler 23

Zie figur 10

EenDVD-audio of sacd-speler (maar ook iederemeerkanalenprocessor) sluit u aan met gewonecinchkabels op de ingang "MULTI INPUT".Letwel dat u de verbindingen consistent maakt:linksvoor aan linksvoor,rechtsachter aan rechtsachter enz.Afhangelijk van uw systemecomfiguratie maakt u de zes (links en rechtsvoor,middenkanaal,links en rechts achefter ensubwoofer),zeven (daar bij gevoegd eenmiddenkanaal aan de achterkant) of ache(taar bij nog een middenachterkanaal)verbindingen.

De signalen van de meerkanaalsingang worden zonder enige tussenkomst van wat dan ook direct aangeboden aan de volumeregelaar om verrolgens meteen doorgestuurd te worden naar de ingangen van de eindversterkers. Wel kent de RSX-1056 een functie waar bij de lagetonen (beneden de 100 Hz.) van alle kanalen worden samengevoegd tot een monosignal waarmee de subwoofer gevoed wordt. Hoe u dat doeon moet staat in het hoofdstuk "Het configureren van de ingangen".

Verbind de "TV MONITOR" uitgang met de correspondende ingang van uw tv (monitor). U(Int)kunt waar zowel de composiet, de S-Video als de Component Video verbinding voor gebruiken.

EXTRA INFORMATIE: De composiet verbinding LAST alleen composiet aingesloten bronnen zien, voor de S-Video verbinding geldt hetzelfde. Daar de RSX-1056 alle inkomende videosignalen omzet waar Component Video signal, lijkt het ons het meest handig om uw tv als het even kan van deze verbinding te voorzien.

Bij het configureren van de RSX-1056要去 in het menu "Other Options" van het hoofdstuk "Algemene Instellenen" het apparaat latent weten of u een "NTSC" of een "PAL" tv heeft.

De luidsprekeruitgangen 27

Zie figuur 3

De RSX-1056 heeft vijf eindversterkers aan bois. Twee voor links en rechts, een voor het middenkanaal en twee voor de achterkanalen. Op de achechterkant vindt u de vijfpeer aansluitingen, eenaar voor iedere luidspreker. U kunt de speakers met gestripte kabel, met banaanpluggen of met verbindingsvorkjes op de RSX-1056 aansluiten.

EXTRA INFORMATIE: De verbessand van iedere luidspreker moet 8 ohm of meer+zijn.

Alle aansluitingen zijn om het correct verbinden te vereenvoudigen kleurgecodeerd. Rood is plus en zwart is min. Alle luidsprekers en luidsprekerkabels zijn vanwege de juiste polariteit ook op de een of andere wijze gecodeerd. Voor een goed geluidsbeeld is het van het uiterste belang dat u alle luidsprekers correct d.w.z. "in fase" aansluit: rood (+) op roood en zwart (-) op zwart (van de luidspreker).

Elk stel luidsprekeraansluitingen heeft een naam "LEFT FRONT" (links voor), "LEFT SURROUND" (links darüber) "RIGHT FRONT" (rechts voor), "RIGHT SURROUND" (rechts darüber), "CENTER" (midden), "CENTER BACK 1/LEFT" (links middenachter) en "CENTER BACK 2/RIGHT" (rechts middenachter). Uiteraard is het van belang dat de juiste luidspreker aan de juiste uitgang is aangesloten.

Gebruik ruim luidsprekkerkabel om later bij eventuele probleempjes makkelijk bij de aansluitingen te kuren komen. Gebruikt u banaanstekers dan moet u de aansluitingen eerst helemaal aandraaien. Gebruikt u aansluitvorkjes monteer ze dan eerst aan de kabels. Als u de kale kabel wilt monteren moet u eerst een stuk isolatie verwijderen (let op dat u Niet in de draad zichnijdt). Draai de aansluitingen los, draai de draad om de as en draai de aansluitingen werden goed aan.

1. Verbind de rechtter voorluidspreker met de aansluiting "FRONT/CB/ZONE RIGHT/2"
2. Verbind de linker voorluidspreker met de aansluiting "FRONT/CB/ZONE LEFT/1"
3. Verbind de midden voorluidspreker met de aansluiting "CENTER"
4. Verbind de rechter achechterluidspreker met de aansluiting "SURROUND RIGHT"
5. Verbind de linker hinterluidspreker met de aansluiting "SURROUND LEFT"

EXTRA INFORMATIE: Let er goed op dat er geen dunne draadjes naast komen zoday ze een van de andere aansluitingen kennen raken. Een versterker kan waar namelijk heel slecht tegen.

Nadat u alle luidsprekers haeft aangesloten moet u de RSX-1056 configureren op grootte en kwaliteit van luidsprekers en de relatieve geluidniveauaustellen met gebruikmaking van de ingebouwde toongenerator. Zie hiervoor het hoofdstuk "Het opzetten van uw installment".

De "redirect" functie

Met deze functie kurz u de versteker voor de voorkanalen lately werken voor de luidsprekers in de tweede zone of voor de luidsprekers die aangesloten worden op de middenachterkanalen. Voorbeeld: u wenst,uit kwalitatieve overwegingen voor de twee voorluidsprekers een speciale eindversterker te gebruiken, u houdt dan dus in principe een stereo eindversterker over. Middels de "redirect" functie kurz u deze versteker dan voor de middenachterluidsprekers gebruiken.

Heeft u geen middenachterluidsprekers in uw system, dan kunt u ook die versterker voor tweede zone gebruiken.

Wat te doeon om middels deleze functie van uw 5.1 systeem een 6.1 of 7.1 installmente te make?

1. Sluit de middenachterluidspreker in een 6.1 systemd of de linker middenachterluidspreker in een 7.1 systemd aan, op de aansluiting "FRONT/CB/ZONE LEFT /1"
2. Sluit de rechtter middenachterluidspreker in een 7.1 system aan, op de aansluiting "FRONT/CB/ZONE RIGHT/2"
3. Verander in het menu "SPEAKER SETUP" van de beeldschermmenu's de "REDIRECT" functie waar de middenachterkanalen i.p.v. de voorkanalen.

Het aansluiten van de subwoofer(s) 25

Zie figuur 3

Voor het aansluiten van een subwoofer verbind u een van de voorversterkeruitgangengenaamd "SUB" met de ingang van de subwoofer. Heeft u twee subwoofer gesbruik dan beidenuitgangen. Op beiden "SUB"uitgangen staat hetzelfde (mono) signal.

Nadat u de aansluiting(en) heeft gemaakt要去 ook voor de subwoofer de RSX-1056 configureren voor relatieve geluidssterkte middels de ingebouwde testtoongenerator. Zie hiervoort het configuratiehoofdstuk.

Hef aansluiten van eindversterkers 25

Voor het aansluten van eindversterkers maakt u een verbinding:tussen iedere uitgang (PREOUT)aar de eindversterker van het correpondere kanaal. In een volledig surroundsystem kan dat dus, buiten de subwoofer, oplopen tot zeven verbindingen.

Deze verbindingen zijn: "FRONT L&R" (links en rechts voor), "CENTER" (middenkanaal), "REAR L&R" (links en rechts hinter). Er is een möglichkeid om twee middenkanaal-luidsprekers aan te sluiten. In een 6.1 of 7.1 systeem komen er nog een of twee verbindingen bij voor "CB 1" en "CB 2" (middenachterkanalen).

Zorg ervoor dat alle versterkers verbonden worden met de correcte uitgang.

De AM "loop"antenna 19

Zie figuur 11

Bij de RSX-1056 hebben we een z.g. loopantenne verpakt voor de ontvangst van de lokale middengolfstations. Haal de antennuuit de doos en leg hem in de buurt van de RSX-1056. U kunt'm ook aan een muur hangendoor gebruik te makeen van het meegeleverde bevestigingsmaterial of het middendeel zo te youwen dat u hem op de tafel kan zetten.

Verbind de dubbele draad van de antennene met de drukverbindingen van de "AM LOOP" aansluiting. In ieder gaatje past een draadje. Het geeft Niet hoe u ze aansluit als u het maar goed doet en er geen sluiting is.

Door het verdraaien van de antennene kutu de ontvangst beinvloeden. Experimenteer naar hartelust!

EXTRA INFORMATIE: Als u een buitenantenne gebruikt voor de middengolfontvangst, monteer dan de dubbele draad aan bezelfde antennene-ingangen als de loopantenne.

De FM draadantenne 18

Zie figuur 11

De bijelegeverde draadantenne kan alleen gebruikt worden wonneer u op steenworp afstand woont van alle zenders die u wenst te ontvangen. Wij adviseren u dan ook deze anteenne in Nederland nicht te gebruiken.

Wilt u het toch proberen: rol de antennene uit monteer de beiden draden aan de meegeleverde 75 ohm adapter en streek deze in de antennene ingang "FM75 ohm". Wanner u de beste richting heeft gezonden kut u hem met een pau punaises op een muur o.i.d. vastzetten.

EXTRA INFORMATIE: - De buitenantenne en de kabel - Wanneer u zich Niet in de bevoorrechte positie bevindt dat u aan de bovenstaande noodantenne genoeg heeft, dan要去 een echte antennpe op het dak (laten)plaatsen. Ook om deze antennene aan te sluiten steekt u de 75 ohm plug in de antennene ingang achechterop de RSX-1056. Wilt u darüber een maximum aan stations dan staat de meeste van u signaaluit de muur ter beschikking: de kabel. Ook deze sluit u opdezelfde wijze aan.

De Bediening van de RSX-1056

Wij vinden dat ondanks de vele möglichkheden die de RSX-1056 biedt, de bediening toch vrij eenvoudig is. De sleutel tot deze eenvoudige bediening is de wijze waarup u middels de beeldscherminformatie door de diverse möglichkheden worden geloodst.

De RSX-1056 kan zowel middels de toetsen en knoppen op de Voorkant van het apparaat als middels de bijgeleverde afstandsbediening bediend worden. Door een minimaal aantal knoppen en toetsen op het frontpaneel en m.b.v. het beeldschem wordt u op simpele wijze door de diverse menu's geleid. Met de afstandsbediening kut uECHTER wel meer met de RSX-1056 uitrachten.

Om u snel wegwijs te kuren make in de bediening van de RSX-1056, beginnen we met de omschrijving van de bedieningsorganen zoals die op de plaatjes op pag. 4 en 5 waar aangegeven. Daarna leest u over de basisbediening, zoals het aan/uitzetten, het

kiezen van een bron, het instellen van het volume enz. Vervolgens een uitvoerige uitleg over de diverse surround weergavemogelijkheid en hoe de RSX-1056 te configureren voor die verschillende typen opnames. Tenslotte nog wat instructies over de extra "features" Zoals weergave in een andere ruimte (Zone 2). Aldezemogelijkheden konnen voorkomen bij de dagelijkse bediening. Het LASTe hoofdstuk echter handelt over instellenen die belangrijk zijn bij het opzetten van uw surroundsystemen waarvan vele slechts eenmaal gemaakt worden.

In de gehele gebruiksaanwijzing vindt u cijfertjes of lettertjes awhile der bedieningsorganen: in vierkantjes geplaatste cijfers hebben betrekking op de figuren behorende bij de receiver en in vierkantjes geplaatste letters hebben betrekking op de figuren behorende bij de afstandsbediening.

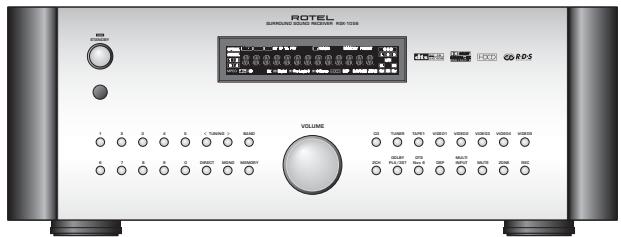

Het Overzicht van de Voorkant

Hieronder volgt een kort overzicht van de onderdelen op de Voorkant van de RSX-1056. Wat u ermee=kunt doeon wordt weein een specifiek hoofdstukuit de doeken gedaan.

Hetinfoschem 5

Hetinfoschem op de voorkant van de RSX-1056 geeft u informatie over wat het apparaat aan het doen is, over de radioontvangst en het in gang zetten van speciale activiteiten. Het grootste deel toont de ingang (of zenderfrequentie) die op dat moment gekozen is. Die om waar te luisteren ter linker zijde en waarvan opgenomen kan worden terrechtter zijde.

De pictogrammen aan de linker kant tonen de gebruekte digitale ingang. De pictogrammen aan de rechtter kant latente onderlinge surroundkanalen zien en worden gebruikt tijdens het configureren van het systeme. De pictogrammen aan de onderkant tonen de gebezigde surroundmodus en nog een paar möglichkheden. De pictogrammen aan de bovenkant assisteren u bij het afstemmen op een radiozender en het gebruik van de RDS möglichkheden.

Indien gewenstkest u hetinfoschem uitzetten. Zie hiervoor het stukje over de toets "MENU".

Het infraroodoog 2

Dit is het oog van de afstandsbediening. Zorg dat dit oog de afstandsbediening altijd kan "zien".

EXTRA INFORMATIE: Alle andere toetsen en knappen van de voorkant worden behandeld in het hoofdstuk "Het overzicht van de toetsen en knappen" op deze pagina.

Het overzicht van de afstandsbediening

Bij de RSX-1056 hebben we een hele handige afstandsbediening gedaan. Naast deze processor kan hij nog negen andere apparaten bedieren.

Een aparte gebruiksaanwijzing bij de afstandsbediening geeft gedetailleerde informatie over hoe u hem moet programmeren en gebruiken om die andere negen afstandsbedieningen te kuren verrangen. Om al die leuke dingen die de RR-1050 kan, te kuren doen, (zoals b.v. het labelen van bepalde functies, die dan in zich eigens相关信息chem verschijnen)要去 die gebruiksaanwijzing wel even bestuderen. Om Niet in herhaling te verwallenleen we in deze gebruiksaanwijzing alleen basisinformationatie over de RR-1050 in gebruik samen met de RSX-1056.

EXTRA INFORMATIE: Veel functies op de RR-1050 vindt u ook op de voorkant van de RSX-1056. Daarom bespreken we de bedieningsorganen op de afstandsbediening in het betreffende hoofdstuk over dat onderwerp. De letters in vrijze vakjes betreffen de aanuidingen van de bedieningsorganen zoals ze op de tekeningen voorin deze gebruiksaanwijzing voorkomen.

Het gebruik van de RR-1050, de toets "AUD" A

Om de RSX-1056 te konnen bedieren met de RR-1050要去 u ervoor zorgen dat de AU-DIO functie aan het werk is. U doet dat door eerst op de toets "AUD" (A) te drukken. Indien u een andere toets hebft ingedrukt (b.v. CD of Tape) dan za de RR-1050 deze componenten bedieren. De AUDIO functie blijft actief tot u een andere apparaattoets hebft ingedrukt.

Het programmeren van de RR-1050, de toets "PRELOAD"

Als het goed is, is de RR-1050 al geprogrammeerd om de RSX-1056 direct te konnen bedieren. Mocht de bovengenoemde AUDIO functieECHter Niet werken, dan is er iets met de voorprogrammering gebeurd. Om de RR-1050 weeer met de RSX-1056 in de pas te laten lopen, moet u het min ofeer verscholen toetsje "PRELOAD" met de tip van een balpen o.i.d. indrukken.

EXTRA INFORMATIE: Het indrukken van het toetsje brengt de afstandsbediening waar in de fabrikstoestand d.w.z. alles wat u al geprogrammeerd had is dan verdwenen!!

Het overzicht van de toetsen en knappen

Dit hoofdstuk geeft een basisverzicht van de toetsen en knappen van zowel de RSX-1056 als de afstandsbediening. Gedetailerde informatie over het gebruik van deze bedieningsorganen vindt u elders in de specifieke rubrieken. In vierkantjes geplaatste cijfers hebben betrekking op de bedieningsorganen van de receiver en in vierkantjes geplaatste letters hebben betrekking op de toetsen van de afstandsbediening.

De toets "STANDBY" 1

De toets "POWER" M

Met de "STANDBY" toets op de voorkant en de toets "POWER" op de afstandsbediening zet u in feite de RSX-1056 aan en uit. De hoofdschakelaar op de achterkant moet wel in de "ON" positie staan.

De aan/uittoetsen

"ON/OFF"

Met deze toetsen=kunt u de RSX-1056 aan/uitzetten. In feite is uitzetten hier standby zetten. Deze handelingen=kunt u alleen maar doen wanner de hoofdschakelaar op de achechterkant van de RSX-1056 in de stand "ON" staat.

De knop "VOLUME" De wiptoets "VOLUME"

De große knop op het midden en de wiptoets (I) op de afstandsbediening zich in de hoofdvolumeregelaars, welke het niveau van alle kanalen tegelijkertijd bepalen.

De toets "MUTE" 14 R

Als u op eén van deze toetsen drukt valt de RSX-1056 volkommen stil. Deze functie worden dan getoond op het_infoschem en op uw beeldbuis. Drukt u nogmaals op deze toets dan LAST de RSX-1056 weer van zich horen.

EXTRA INFORMATIE: Ook het gebruik van de hoofdvolumeregelaars schakelt de stiltefunctieuit.

De keuzetoen "DEVICE/INPUT" 6 13 A N

De bovenste rij toetsen op de voorkant plus "MULTI INPUT" en de tien toetsen bovenin de afstandsbedietening plus "EXT.", hebben twee functies:

Bij een korte druk: Een korte druk op een toets zorgt ervoor dat de afstandsbediening dat betreffende apparaat kan bedieren, maar verandertECHTERNIETSaan de ingangsstatus van de RSX-1056.

Bij een lange druk: Bij een wat langere druk verandert de ingangskeuze van de RSX-1056 maar de gemaakte keuze. (Alleen voor de hoofduisterruimte.)

EXTRA INFORMATIE: Lang drukken op de toets "EXT" stelt de 7.1. analoge meerkanaalsingang in werkung. Het gebruik van de toets "AUD" verandert alleen maar de functie van de afstandsbediening, aan deze toets is geen ingang verbonden.

De toets D-SLT Z

Druk op deze toets als u de digitale ingang, gekoppeld aan de huidige bronkeuze, wilt veranderen.

De opnametoets "REC" 16

Druk op een van deze toetsen alvorens u langdurig heeft gedrukt op een toets van een component waarvan u wenst op te nemen. Het signal van dit component verschijnt nu aan de "TAPE OUT" aansluitingen van de RSX-1056 om te konnen worden opgenomen.

De toets "ZONE" 15 U

Druk op een van deze toelsen alvorens u langdurig heeft gedrukt op een toets van een component waarnaar u wenst te luisteren in de tweede ruimte (Zone 2).

De op- en neertoetsen "UP/DWN" T

Dit stel toetsen gebruikt u wonneur u het pijltrie van de beeldscherminformatie op en neer wilt latent gaan. Deze toetsen worden ook gebruikt bij het instellen van de (CONTOUR/TONE) toonregeling.

De toetsen + / - T

Dit stel toetsen worden gelebruikt om de instellingen, zichtaar in de beeldscheminformatie, te veranderen. Wordt ook gelebruikt om sommige surround-installingen te können veranderen.

De luidspreker keuzetotoetsen D

Met deze drie toetsen kutu een luidspreker of luidsprekergroep kiezen waarvan u het niveau tijdelijk wenst te veranderen. Ook wordt deze toets samen gebruikt met de toetsen UP/ DWN om tijdelijk de vertragingstijd of delipsynchroniteit te veranderen.

De equalizertoets "EQ" J

Met deze toets=kunt u de bioscoop-equalizerfunctie aan/uitzetten. Deze functie wordt gebruikt om de weergave van oude bioscoopfilms geschikt te makeen voor de huiskamer.

De toonregeltoets "TONE" Y

Met deze toets=kunt u de toonregelfunctie activeren. U=kunt schakelen:tussen hogetonnen (HF) en lagetonen (LF). Nadat u een keuze heeft gemaakt=kunt u met de op-en neertoeten uw instelleningen make.

EXTRA INFORMATIE: Permanente toonregelinstellungen worden in het Contour Setup menu gemaakt.

De wijze van weergavetaets 12X

Met deze vrijtoetsen (genaamd 2CH,PLC, PLM,5CH,7CH) en de vier toetsen op de voorkant,(2CH,DOLBY PLL/3ST,DTS/NEO: 6 enDSP) kunt u bepalde wijzen van

surroundweergave bewerkstelligen. Wat er auditief precies gebeurt is afhankelijk van het soort opnamemateriaal dat u gezruikt. Zie hiervoor het hoofdstub "De handmatig te kiezen Surroundinstallingen".

De toets "SUR+" V

Deze toets worden samen gebruikt met de + / - toetsen om handmatig surroundweergavewijzen en bepaalde möglichkheden te konnen kiezen. Zie ook hiervoor het hoofdstuk "De handmatig te kiezen Surroundinstellenen".

De dynamiek insteltoets "DYN" K

Met deze toets=kunt u de dynamiek in de hand houden bij Dolby Digital weergave.

De "MENU/OSD" toets

Met deze toets kunt u de beeldscherminformatie aanzetten. Als het scherm al actief is kunt u het met deze toets uitzetten. Wilt u hetinfoschem van de RSX-1056 uitzetten, dan moet u deze toets wat langer ingedrukt honden.

De bevestigingstoets "ENTER" I

Met deze toets bevestigt u en zet u in het geheugen vast, de diverse instellingen die u in de setup en bij het bedieren maakt. Deze toets worden in de relevante rubrieken besproken.

De golfentetoetsen "BAND" 4 H

Gebruik deze toetsen om:tussen middengolf (AM) en FM ontvangst te kiezen

De afstemtoetsen "TUNING" 3 P

Met de toeisen "TUNING" en "CH UP/DWN" op de afstandsbediening kut u, affhankelijk van de ingestelde modus, op drie manieren afstemmen: gewoon op freiagentie, op voorkeuze ("PRESET") of op programmasoort ("RDS").

De geheugentoets "MEMORY" 10

De toets "MEMORY" (in samenwerking met de numerieke toetsen) worden gebruikt om uw voorkeuzestations in het geheugen te zetten.

De numerieke toetsen 7 B

De numerieke toetsen op de voorkant van de RSX-1056 en op de afstandsbediening worden gebruikt om op een Voorkeurszender af te stemmen of om een bepaalde zendfrequentie bij het afstemmen in te konnen toetsen.

De toets "DIRECT" 8 en De toets "FRQ DIRECT" C

Weet u de freiorentie van een gewenst station, dan kunt u (in samenwerking met de numerieke toetsen) middels de "DIRECT" toets of de toets "FRQ DIRECT" op de afstandsbediening de gewenste zender meteen in het geheugen zieten.

De toets "MONO" en De toets "FM MONO" 6

Met de "MONO" toets op de voorkant of de toets "FM MONO" op de afstandsbediening schakelt u over van stereo-op mono-ontvangst.

De toets "TUNE" E, De toets "PRESET" F en De toets "P-TUNE" AA

Met deze toetsen=kunt u kiezen:tussen voorkeuze.afstemmen en het gewoon op freqentie afstemmen. Met de "TUNE" en "PRESET"toetsen maakt u uw keuze direct en met de toets "P-TUNE"kunt u heen en weer schakelen:tussen de twee modi.

De toets "SCAN" L

Met deze toets gaat u in vogelvucht door uw voorkeuzezenderpakketBeen (voor iedere zender vijf seconden). Druk op de toets "SCAN" om de vlucht te beginnen en druk nogmaals op deze toets als op het gewenste station is afgestemd.

De toets RDS/RBDS 38

Vier toetsen van de afstandsbediening worden gebruikt om de diverse RDS functies (DISP, PTY, TP en TA) te activeren. Zie ook de rubriek "RDS radio-onvangst".

De Basisbediening

Dit hoofdstuk behandelt de basisbediening van de RSX-1056 en de afstandsbediening.

De aan/uit möglichkheden 1 43 M O

Met de hoofdschakelaar op de achechterkant, zet u het apparaat=echt aan ofuit. Deze tuimelschakelaar moet dus op "ON"staan om de RSX-1056 te kunnen bedieren.

Normaal gesproken staat dus de hoofdschakelaar algid aan en zet u de RSX-1056 aan ofuit met een van de standby opties.De mogelijkheden zich in principedezelfde alleen de bediening verschilt. Wanner u op een van deze wijzen de RSX-1056 aanzet, is hij volledig functioneel en is hetinfoschem verlicht.Zet u hem opdezelfde wijzeuit dan gaat het apparaat in "standby", waar bij de microprocessor onder spanning blijft.

EXTRA INFORMATIE: Wanner de RSX-1056 op hetlichtnet is aangesloten en de hoofdschakelaar staat op "ON", brandt het lichtje bij STANDBY, of het apparaat nu wel of Niet aanstaat.

De "STANDBY" toets op het apparaat en de toets "POWER" op de afstandsbediening+zijn druktoetsen waarmee u de RSX-1056 zowel aan alsuit kunt zetten.

De aan/uittoetsen "ON" en "OFF" doe n hetzelfde, alleen de bediening verschilt.

EXTRA INFORMATIE: Wanner de "ZONE 2" functie worden gebruikt werkden de aan/uit functies voor beiden ruimtes volkommen gezchemiden van elkaar. De aan/uit functies van de hoofdruimte werkken alleen in de hoofdruimte en Niet in de andere ruimte en de afstandsbediening van de tweeede ruimte werkt alleen in die andere ruimte. Wanner u het systeme in de tweeede ruimte aanzet, worden dat aangegeven middels de "ZONE 2" aanduiding op de voorkant van de RSX-1056.

Er zijn drie verschillende opties om de RSX-1056 aan/uit te zetten. Dat kan handig zijn bij het configureren. Zie voor verdere informatie over dit onderwerp "Het menu Other Options" in het hoofdstuk "Algemene Instellingen".

Het instellen van het volume 11 q

Het luisterniveau kan zowel op de Voorkant van de RSX-1056 als middels de afstandsbediening ingesteld worden.

Op de Voorkant: Met de grande knop midden op het apparaat kutn het volume instellen.

Middels de afstandsbediening: Druk op de "VOL toets om luider te spelen en op de "VOL "om zachter af te spelen.

Zowel op de tv als op het_infoschem van de RSX-1056 worden de stand van de volumeregeling weergegeven. Ook in hetsystemstatus-menu via de beeldscherm-informatie worden de volumestand getoond.

EXTRA INFORMATIE: De volumeregelaars können ook gebruikt worden om de geluidssterkte in de tweede zone in te stellen. Druk waarvoore eerst op de toets "ZONE" om de volumeinstelling over te laten schakelen van de hoofduisterruimte maar Zone 2. Als u 10 seconden niets doet worden de normale bediening wee ingesteld.

De installment het zwijgen opleggen L4 R

U kunt de RSX-1056 ook acuut het zwijgen opleggen. Druk waaroor op de toets "MUTE" op de afstandsbediening of op de Voorkant. De mute-indicatie verschijnt nu op beiden scherminformatics. Om de stilte wee ter doorbrenkr dukt nogmaals op de mutetoets of wijzig u het volume middels de geigende regelaars.

Het Kiezen van een Bron

De ingangstoelsen 6 13 A N

U heeft de keus uit negen bronnen om maar te kijken en/of te luisteren : TUNER, CD, TAPE,VIDEO 1,VIDEO 2,VIDEO 3,VIDEO 4,VIDEO 5 en een meerkanalenbron.

Op het_infoschem en eventuele uw tv worden de bron vermeld. De naamplaatjes voor de diverse videobronnen=kunt u zich aanpassen.

EXTRA INFORMATIE: Wanner u het tunergedeelte inschakelt, worden de huidige freundie in het infovenster getoond. U kunt nu met diezelfde toets "TUNER"Been en weer schakelen:tussen deze freundieaanduiding en het wordje TUNER.

Alle ingangen können zowel voor een analogog als een digitaal signal geschikt gemaakt worden, m.b.v. de beeldscherminformatie. Wanner een digitaal signal aan een bepaalde ingang werk teogewezen, controeert de RSX-1056 op de daadwerkelijkke aanwezigheid van een digitaal signal aan die ingang. Wanner een dergelijk signal aanwezig is, worden nagegaan wat voor digitaal signal dat is enervoigens maar de correcte decoding overgeschakeld. Is er darüber nicht van een digitaal signal spreke, dan worden voor de analoge ingangen van deze ingang gekozen. Deze automatische aftasting is de Voorkeurs configuratie voor ingangen waaropeenDVD-speler wordt aangesloten. Wanner een bepaalde ingang werk toegewezen aan een analoge bron, zal de RSX-1056 deze ingang Niet accepteren als digitale ingang, ook al staat er toch een digitaal signal op die ingang.

Van fabriekswegeuitzijn alle DEVICE/INPUT toetsen op de onderstaande wijze geconfigureerd:

CD: analoge ingang

Tuner: analogue ingang (ingebowwd)

Tape: analogy ingang

Video 5: Digitaal optisch 2

ledere ingang moet m.b.v.de beeldscherminformatie voor analogog of digitaal metautomatische aftasting geconfigureerd worden. Zie hiervoor het hoofdstuk:"Het configureren van de ingangen.

EXTRA INFORMATIE: Met hetzelfde configuratie menukt u ook de alot ingangen van een eigen naam voorzien en ze toeken aan een bepaalde surround weergavewijze.

De ingangstoetsen kuren ook samen gelebruikt worden met de toets "REC" (hierna beschreiben). Het signal van de betreffende ingangstoets komt dan de staan op de analogeuitgangen van "TAPE OUT" om te kuren worden opgenomen. Gebruikt u een ingangstoets samen met de toets "ZONE" dankomt het gekozen signal terecht op deuitgangen voor de versterker die de andere ruimte bedient.

Het kiezen van een bron op de voorkant van de tunerversterker 6 13 15 16

Een bron om maar te luisteren: Druk op de gewenste ingangstoets of op de meer-kanaalsingangstoets.

Een bron om van op te nemen: Druk op de toets "REC" en druk verwolgens binnen fien seconden op de gewenste ingangstoets.

Een bron bestemd voor de andere ruimte (Zone 2): Druk op de toets "ZONE" en druk verwolgens binnen tien seconden op de gewenste ingangstoets.

EXTRA INFORMATIE: Zie het hoofdstuk over "ZONE 2" voor details over het kiezen van een bron voor de alternatieve luisterruimte.

Het kiezen van een bron op deafstandsbediening A I N U

Het kiezen van een luisterbron voor de hoofdluisterruimte: Houd longer dan één seconde één van de "DEVICE/INPUT" toetsen ingedrukt. Wilt u de meerkanal-eningang inschaken, druk dan op de toets "EXT".

EXTRA INFORMATIE: Een korte druk op "DEVICE/INPUT" toetsen doet wat met de afstandsbediening, maar verandert nicht de ingangskeuze.

Het kiezen van een bron om van op te kennen nemen: Druk eerst op de toets "REC" en verwolgens binnen 10 seconden wat langer op eén van de "DEVICE/INPUT" toetsen.

U kunt ook eerst op de "REC" toets drukken en vervolgens een bron kiezen met de + / - toetsen. Kies een willekeurige ingang (CD, TUNER enz.). Als u voor de "SOURCE" optie kiest dan kiest u voor opnemen van de luisterbron van de hoofduisterruimte. Het signal van iedere hoofduisterbron worden automatisch gestuurd maar de opnameuitgangen (REC OUT).

Het kiezen van een luisterbronk voor zone 2: Druk op de "ZONE" toets en druk verwolgens binnen 10 seconden op eén van de "DEVICE/INPUT" toetsen.

U kunt ook eerst op de "ZONE" toets (U) drukken en vervolgens een bron kiezen met de + / - toetsen. Kies een willekeurige ingang (CD, TUNER enz.). Als u voor de "SOURCE" optie kiest dan kiest u voor luisteren maar de

bron van de hoofduisterruimte. Het signal van iedere hoofduisterbron worden automatisch gestuurd waar de Zone 2 uitgang.

Hetkiezen van eendigitale ingang Z

In het "Input Setup" menu=kunt u aan iedere bron een digitale ingang toewijzen. U kunt darüber deze vastgelegde instelling van de op dat moment gebruekte bron tijdelijk veranderen door de "D-SLT"toets van de afstandsbediening te gebruiken. Drukken op deze toets geeft in volgorde de volgende möglichkheden: OPTICAL 1, OPTICAL 2, COAXIAL 1, COAXIAL 2 en COAXIAL 3. De eigenlijke keuze worden beperkt tot die ingangen, die aangesloten zich op een actieve digitale uitgang. U ziet dus nicht alle hierboven genoemde möglichkheden.

Een Overzicht van de Surroundformaten

Om uw RSX-1056 optimaal te lately functioneren, helpt het om te weten welke surroundformaten er bestaan, hoe.Deze werken, welk surroundformaat bij welke opname gebruikt要去en en hoe dan dat formaat te selecteren. Dithoofdstuk voorziet u van informatie over die formaten en hun achtergrond. Het volgende hoofdstuk vertelt uuitgebrecht hoe u met de RSX-1056要去 omgaan bij het gebruik en al dan nicht automatisch inschakelen van die formaten.

EXTRA INFORMATIE: Om een compleet 5.1 surroundsysteme te kuren aansturen heeft de RSX-1056 vijf eindversterkers ingebouwd. Om de 6.1 of 7.1 surroundweergavewijzen te kuren gebruiken za u een extra (stereo) eindversterker要去en aanschaffen.

Dolby Surround Dolby Pro-Logic II

Het meest verbreide surround-sound formaat voor thuisgebruik is Dolby Surround. Het worden gebruikt bij vrijwel alle commerciele films op VHS cassettes, vrijwel alle films die op tv wordenuit gezonden en op de meesteDVD-schijfjes. Dolby Surround is de thuisversie van het oorspronkelijk voor bioscoop bedoelde analoge Dolby Stereo system geintroducerd in 1972. Het is een z.g. matrix-gecodeerd system, waarin de drie voorkanalen en een mono surround kanaal worden ondergebracht

in een analoge twee-kanaals registratie. Gedurende de weergave worden middels een Dolby Pro-Logic (II) decoder de vier kanalen wee uitelkaar gehaald en gevoed aan de juiste luidsprekers.

De oorspronkelijke surroundweergave bij Dolby Pro-Logic is mono en heeft maar een beperkt freiquentiebereik. De meer geavanceerde decoder die in de RSX-1056 gekruikt worden van het type Dolby Pro-Logic II en biedt stereo en een groter freiquentiebereik voor de surroundkanalen, waardoor de algehele kwaliteitisindruk danig verbetert.

Dolby Pro-Logic II decoding moet eigennenijk worden toegepast op alle analoge soundtracks of opnames in "Dolby Surround" en op die, die gemaakt zich in Dolby Digital 2.0. Hoewel Dolby Pro-Logic II ontorwen is om Dolby soundtracks te decoderen is ze ook uitstekend geschikt om aanvaardhaar rondon geluid te ontlokken aan gewone tweetkanalige stereo opnames, door gebruik te makev van faseverhoudingen in het aangeboden signaal. Een speciale "muziekstand" maar Pro Logic II een uitstekende keuze voor de weergave van gewone audio cd's.

Dolby Digital

In 1992 werd in de filmindustrie een volkomen neueu digitaal opnamesystem geintroduceerd: Dolby Digital. Dolby Digital is een opname/ weergavesystem, dat in grote mate van compressietechniek gebruikt maakt om veel audio-informatie op een zeer efficiente wijze op te sloan. Ongeveer net zoals JPEG op zeer efficiente wijze groot fotomateriaal opslaat op de computer. Dolby Digital is het standardaudioformaat voorDVD en de digitale tv in de Verenigde Staten.

Dolby Digital kan tot 6 kanalen geluid tegelijkkertijd opnemen, maar kan uiteraard ook voor minder kanalen gezruikt worden. Voorbeeld: een Dolby Digital 2.0 opname kan een stereo-opname zich van een matrix surround soundtrack. Om een dergelijkke soundtrack te decoderen gezrukt u Dolby ProLogic II zoals hierboven omschreten.

Van de Dolby Digital systemen is Dolby Digital 5.1 zowel in de filmindustrie als in het thuistheatercircuit het meest verbreid. I.p.v. meerdere kanalen in een twee kanalen stereo-opname te coderen, worden bij Dolby Digital vrij losse geluidssporen in een digitale dataprostem gecodeerd: links, midden, rechts,

twee surroundsporen en een special efectspoor voor de ultra lage tonen, die door een subwoofer weergegeven要去en worden. Bij weergave zorgt een speciale processor dat de individuele kanalen meer uit de digitale databroom gehald worden en geleid worden maar de respectievelijke eindversterkers en luidsprekers. Alle vrij kanalen zijn identiek in al hun aspecten. Dit lezende zult u begrijpen dat surroundweergave d.m.v. dit system beduidend beter klinkt dan Dolby Pro-Logic of gewone Dolby Surround.

Het decoderen van Dolby Digital 5.1 signal geschiedt automatisch. Zodra de RSX-1056 een Dolby Digital signal aan een van zijn digitale ingangen ontdek, worden het correcte decoderingsproces gestart. Weet, dat Dolby Digital signal alleen door digitale bronnen (zoalsDVD, laserdisc, digitale tv of radio via satellitekabel) kan worden geleverd. U要去 dus een digitale bron middels een digitale kabel (optisch of coaxial) op een actieve digitale ingang van de RSX-1056 aansluten.

EXTRA INFORMATIE: VeelDVD-schijfjes hebben o.a. een Dolby Digital 2.0 geluidsspoor, dat gedecodeerd要去en met de analoge Dolby Pro-Logic II processor. Vaak heeft dit 2.0 spoor ook nog prioriteit. U要去 dan ook, wanneer u eenDVD-schijfje in de spelere doet, kijken of de Dolby Digital 5.1 processor van uw RSX-1056 geactiveerd worden, zo Niet dan要去 in het menu van dat schijfje onder het kopje "Audio", "Languages" of "Setup Options" alsnog kiezen voor Dolby Digital 5.1 (of DTS, zie volgend hoofdstuk)

DTS 5.1 DTS 96/24

DTS (Digital Theater Systems) is een concurrenterend alternatif van Dolby Digital en dat geldt voor zowel de theater- als voor de thuisbioscoopwereld. De basismogelijkheden en functies van beiden systemen is hoegenaamd gelingb (b.v. de 5.1 onafhankelijkke kanalen). De compressietechniek en het (de)codeerproces zijnijken zeer verschillend, voor DTSweergave heeft u dan ook een speciale processor nodig.

Onlangs is er een uitbreiding op DTS verschenen: DTS 96/24. Deze opnames leveren de kwaliteit van opnames met een bemonsteringsfrequentie van 96kHz , ondanks dat ze gebruik makev van de standardbemonsteringsfrequentie van 48kHz .zoals bij standard DTS schijfjes.

Ook, gelijk aan Dolby Digital, kan DTS alleen toegepast worden in een digitaal signal en is dan ook alleen maar beschikbaar op digitaal materiaal zoalsDVD-schijfjes, laserdiscs en ander digitaal bronmaterialiaal. U moet dus ook voor DTS-weergave uwDVD-speler op een digitale ingang van de RSX-1056 aansluiten.

Als bij Dolby Digital geschiedt de decoding van DTS bij de RSX-1056 automatisch.

EXTRA INFORMATIE: Dvd-schijfjes met een DTS geluidsspoor hebben dat meestal geconfigureerd als een optie naast het Dolby Surroundformat. Om DTS weergave te verkrijgen要去 in het menu van hetDVD-schijfje expliciet kiezen voor de optie DTS i.p.v. Dolby Surround of Dolby Digital 5.1. De meesteDVD-spelers die DTS-weergave aan board hebben, hebben deze optie in het menu Niet aanstaan. Als u dan ook een DTS schijfje in zo'n spelere probeert wee tergeven, hoort u niets. Activeer in het configuratiemenu van uwDVD-speler de DTS bitstream optie om van DTS-weergave te kunnen genieten. Deze instelling hoeft u maar eenmaal te maken. Sla even de gebruiksaanwijzing van uwDVD-speler er op na voor verdere details.

DTS Neo:6

Uw RSX-1056 biedt u nog een tweede type DTS decoding: DTS Neo:6. Dit system lijkt op Dolby Pro-Logic II odomat het ook twee kanalen opnames, met of zonder matrix, maar surround vertaalt. DTS Neo:6 kan opijdere conventionele tweetkanalenbron aangewend worden, zoals stereo tv, stereo radiouitzendingen of een cd. U kutn het ook gebruiken als gezond alternatif voor Dolby Surround opnames. U activeert de DTS Neo:6 processor middels de DTS Neo:6 toets, elders in dit hoofdstuk besproken. DTS Neo:6 worden nicht gebruikt bij DTS 5.1 digitale opnames u moet die LASTGENOemde toets dan ook nicht indrukken.

Dolby Digital Surround EX DTS-ES

6.1 en 7.1 Surroundweergave

In 1999 werd de eerste film uitgebracht met een extra middenachter kanaal. Het is bedoeld om wat meerrichting te geven aan de efecten die komen vanachter de toeschouwer. Dit extra kanaal is op matrixwijze ingebed in de surroundkanalen van het 5.1 formaat. Ongeveer zoals de surroundkanalen bij Dolby

Pro-Logic in het normale stereobeeld worden ondergebracht. Deze uitbreiding noemen we Dolby Digital Surround EX.

Ook dejongens bij DTS lieten zich nicht onbetuigd zij creeerden DTS-ES 6.1. Maar zij gingen nog een stap verder. Ze—hebben het gepresteerd om het extra kanaal Niet analoog, maar ook nog geheel onafhankelijk, digitaal in de bitstreamdata op te nemen. Dit system wordt DTS-ES 6.1 Discrete genoemd.

Al deze systemen zijn verdere ontwikkelingen van de bestaande Dolby Digital 5.1 en DTS 5.1 surroundformaten. Gebruikers met een middenachter luidspreker (de 6.1 configuratie) of twee middenachter luidsprekers (de 7.1 configuratie) können profiteren van deze extra möglichkheden. Heeft u of wilt u darüber geen extra luidsprekers dan is er geen man overboard: de 6.1 en 7.1 schijfjes klinken exact hetzelfde alsof ze gewone 5.1 schijfjes�<|im_start|>assistant - Deze systemen zijn arechtig, die deze systemen zijn arechtig.

Heeft u uw installmentie voor 6.1 of 7.1 geconfigureerd dan.gaat het decoderen van DTS-ES schijfjes volledig automatisch, net also het een gewone 5.1 opname betreft. Ook Dolby Digital Surround EX opnames worden automatisch gedecodeerd beschter op eenuitzondering na.

Er zijn een paar schijfjes van het eerste (Surround EX) uur die geen detectiecode hebben meegekregen, een z.g. "flag". Om deze schijfjes toch op de juiste wijze af te kuren spelen要去 de Dolby PL II/3ST toets gebruiken. Deze handeling staat in het volgende hoofdstuk beschreiben.

Dolby Pro Logic lix 6.1 en 7.1 Surroundweergave

De nieuwste technologie wat Dolby betreft maakt gebruik van zeer geavanceerde matrix technieken om de surroundkanalen te voeden in een 6.1 of 7.1 geluidssystemm. Wordt een gewoon stereosignaal (2.0) of een 5.1 surroundopname aangeboden dan verdweit Dolby Pro Logic IIx op een zeer geraffineerde wijze de surroundinformatie over de drie of vier surroundkanalen, met de möglichkheid om dit effect te optimaliseren voor muziek- of bioscoopfilms.

Rotel XS 6.1 en 7.1 Surroundweergave

Rotel past in+zijn RSX-1056 ook een eigén 6.1/ 7.1 decoding toe: Rotel XS (eXtended Surround). Deze processor verzekert u altijd van optimale prestaties van uw RSX-1056 in 6.1 en 7.1 systemen. Dat komt,ondat Rotel XS altijd werkt voor alle digitale meerkanaals signalen, ook voor die signalen die met een normale EX/ES processor geen middenachter kanaal zonden hebben geprodueerd. Altijd actief zijnde, in ieder 6.1 of 7.1 geconfigureerd systemem, bestudeert XS de surround kanalen, decodeert ze verrolgens op de juiste wijze en sturt de extra surroundinformatie aan der middenachter kanalen. Rotel XS werkt met zowel matrix gecodeerde surroundsignalen (zoals Niet als zodenig gecodeerd DTS-ES en Dolby Surround EX schijfjes) als Niet-matrix gecodeerde surroundsignalen (zoals gewoon 5.1 DTS, 5.1 Dolby Digital en zichs Dolby ProLogic II gecodeerd Dolby Digital 2 materiaal) om voor u een of twee beeldschone middenachterkanalen te creeren.

De DSP Muziekstanden

In gegenstelling tot de hiervoor besproken formaten, bild de RSX-1056 nog vier andere surroundformaten die nicht bij een specifiek opname/weergavesystem behoren. Deze formaten (we noemden ze "MUSIC 1-4") make gebruik van digitale geluidsbewerking en voegen speciale geluidseffecten toe aan alle soorten bronmaterialiaal. DSP bewerking kan toegepast worden op Dolby Surround opnames, Dolby Digital opnames, cd's, radiouitzendingen, verzin het maar. De DSP processor werdenECHTER specialaal ontworpen om een exclusief effect te geben aan die opnames waarvoor geen speciale surrounddecoder bestaat.

De vier "MUSIC MODES" in de RSX-1056 make en gebruik van digitale vertragings- en nagalmtechnieken om verschillende acoustische ruimtes te konnen simuleren. "MUSIC 1" simuleert dekleinste ruimte (b.v. een intieme jazzclub) verwil "MUSIC 4" de grootste ruimte neerzet zo ongeveer de afmetingen van een stadion. Dus instellenen die een special ruimtelijk gevoel geen aan die opnames die normal gesproken wat aan de vlakke kant klinken.

De 2/5/7 kanalen stereo formaten

De RSX-1056 bezit ook vier instellingen, die iedere surround bewerking buiten werkung stellen en die voor een gewoon stereosignal aan de uitgangen zorgen. Er zijn drie opties:

Tweekanalen stereo: Schakelt, behalve de twee hoofduidsprekers, alle luidsprekersuit: dus pure ouderwetse stereoweergave. Als de subwoofer parallel aan de hoofduidsprekers staat en Niet aan de specifieke subwooferuitgang, blijft deze situatie naturuijk gewoon gehandhaafd.

Erin en geleij er wee uit: "Analog Bypass: Op de RSX-1056 hebben we een speciale bypass schakeling gemaakt voor de analoog gebruikte bronnen. Alle soorten processen worden uit de signaalgang verwijderd: geen crossover, geen vertragingsstijd, geen niveaunstellingen enz. Een pau analogog stereomuzieksignaal staat aan de uitgangen van de RSX-1056.

Vijf kanalen stereo: Een soort verdeld stereosignaal: Het tweetkanalige analoge stereosignaal wordt als volgt verdeld: Het linker signaal gaat onveranderd maar de beiden linker luidsprekers, het rechter signaal gaat idem maar de twee rechtter luidsprekers en een mono somsignaal van de beiden kanalen gaat maar de middenkanaalluidspreker.

Zeven kanalen stereo: Lijkt op vrij kanalen stereo, maar hier gaat het linker signalaal waar de drie linker luidsprekers en hetrechtier kanaal waar de drie rechtter luidsprekers.

Andere digitale formaten

Maar of dit alles nog Niet genoeg is+kunnen wij u melden dat er nog veel meer "formaten" zich:

Tweekanalen PCM: Dit is een once-comprimeerd digitaal weekanalen signaal zoals iedere cd dat heeft en ook wel gebruikt worden opDVD bij oude bioscoopfilms.

HDCD: Dit proces gelebruikt een varieteit aan technieken om de cd-kwaliteit te verbeteren. Deze cd-schijfjes zijn herkenbaar aan het HDCD- logo op schijfje en verpakking. Ze können op ieere willekeurige cd-speler worden afgespeeld. De verbeterde weergavekwaliteit verzrijt u darüber alleen als u de in de RSX-1056 ingebouwde HDCD decoder er op loslaat. BijnaDVD-audio kwaliteit.

DTS 5.1 Music: Deze schijfjes zijn een variatie op een gewone cd, maar dan een waarop zich ook een DTS 5.1 registratie befindt. Deze cd's vertaalt de RSX-1056 als een gewone 5.1 DTS registratie wonneer dit signal aan een digitale ingang door een cd- ofDVD-speler worden aangeboden.

DVD-A: Gebruikmakend van de enorme opslagcapaciteit van de hedendaagse schijfies is het möglichnestegcomprimeerde topkwaliteiteer. meerkanalen audio-opnames op een gewoonDVD-plaatje te zetten. Op DVD-Audio schijfjes kuren zich ook andere (MLP gecomprimeerde) formaten bevinden van bezelfde opname zoals: gewoon PCM stereo, Dolby Digital 5.1, DTS 5.1 en 96kHz / 24 bit (of zelfs nog hoger). Enkele van die formaten (zoals PCM stereo, Dolby Digital en DTS 5.1) kuren door de RSX-1056 vertaald worden mits ze digitaal aangeleverd worden. Daar de bandbreedte van de tegenwoordige digitale verbindingen nog Niet groot genoeg is,要去en de opnames op DVD-A niveau door de betreffende speleraelfaar het analogede domein omgezet worden en dus op de meerkanalen ingang van de RSX-1056 aangeboden worden.

SACD: Dit is in feite de super kwaliteitsvuitvoering van onsze vertrouwde cd en kan alleen op SACD spelers afgespeeld worden. Ook bij SACD, als bij DVD-Audio, is de bandbreedte dermate groot dat de speler zich voor de vertaling moet zorgen en dus ook dit signal aanalogo op de Meerkanaleningang van de RSX-1056 aangeboden要去 worden.

MP3: De RSX-1056 heeft ook een decoder aan board die het MP3 signal (MPEG1 - Audio Layer 3) maar kaakt. Muziek in het MP3 formaat haalt men van het internet en worden normalaal afgespeeld op draagbare MP3 apparatuur. Er zijn ook een paar spelers die MP3 gecodeerde CD-ROM schijfjes+kennen lezen en deze+kennen worden aangesloten op een digitale ingang van de RSX-1056.

MPEG Multichannel: De Europese evenknie van Dolby Digital 5.1. Maakt gelebruik van MPEG datacompressie. Doet hetzelfde en kan hetzelfde, de RSX-1056 vertaalt MPEG dan ook automatisch.

De automatische Surround Instellingen

Het omzetten van een digitaal signalaal van een bron op een ingang van de RSX-1056 maar normalaal gesproken automatisch. Dat gebeurt door een heel Klein signalaal (een z.g. flag), die de converter aangeeft welke vertaling hij moet toepassen. Wanneer b.v. Dolby Digital 5.1 of DTS 5.1 door de RSX-1056 worden geconstasteerd worden automatisch de correcte vertaler geactiveerd.

Ook wonneer het apparaat formaten gegenkomt als DTS Matrix 6.1 of DTS Discrete 6.1 wordt zonder dralen de DTS-ES Extended Surroundvertaler aan het werk gezet. Dolby Digital Surround EX behoort ook tot het automatische pakket (edoch, nicht alle Surround EXDVD's hebben de benodigde "flag" en bij deze schijfjes要去 dus handmatig de Surround EX omzetter geactiveerd worden).

Ook HDCD, MP3 of DTS 96/24 gecodeerd blinkende schijfjes en natuurlijk een gewone cd worden als zodanig ontdekt en omgezet maar beeldschone twicekanalen stereoweergave.

Dolby Pro Logic IIx en Rotel's eigen XS verwerking is ten alle tijden actief wanner er een middenachterluidspreker in het surroundsysteme aanwezig is en zorgt ervoor dat een juiste surround EX omzetting worden gedaan ongeacht het feit of de RSX-1056 aangesproken worden met een vlaggetje (flag) of Niet.

In veel gevalen za de RSX-1056 ook de simpele Dolby Surround coding ontdekken (bij veelDVD-schijfjes de voorinstelling) en uit dien hoofde de Dolby Pro-Logic II decoder aan het werk zetten.

EXTRA INFORMATIE: In het kort komt het er op neer dat ieder digitaal signal dat de RSX-1056 bereikt op de juiste wijze worden vertaald. Maar opDVD-schijfjes staat meestalmeer dan een geluidssystem en alvorens de RSX-1056 zichen werk goed kan doeon, moet U deDVD-speler dus vertellen welk van de geregistreegeluidssystemen doorgestuurd moet worden maar de digitale ingang van de RSX-1056.Die keuze vindt u in hetDVDmenu.Daarin staat b.v. dat u op een bepaald schijfje kutkiezenuit Dolby Digital 5.1 en DTS 5.1 en deze zijn natuurlijk.altijd better dan de Vooringestelde Dolby Digital 2.0 Dolby Surround.Dus als u eenDVD-schijfjeGaat afspelen eerst hetDVD-menu instellen.

U kunt de RSX-1056 nog verder automatiseren door een vaste alternatie vertaalwijze te programmeren. Zie hiervoor ook het onderwerp "Het configureren van de ingangen" in het hoofdstuk "Het opzetten van uw installmente". Gecombineerd met de auto-detectie voor Dolby Digital 5.1 en DTS 5.1 staat dat de RSX-1056 een totaal automatisch opererende unit is. Voorbeeld: Als u Dolby Pro-Logic II kiest als vast vooringesteld alternatif voor alle video-ingangen zal, wonneer u eenDVD-(video)schijfje afspeelt en de decoder geen Dolby Digital 5.1 of DTS 5.1 signal bespeurt, de RSX-1056 vanzelf de Dolby Pro-Logic II processor aan het werk zetten. Voor stereo-ingangen zoals CD en TUNER kunt u als alternatif voor "STEREO" kiezen, maar Dolby Pro-Logic II kan natuurlijk ook, als u prefereert om tweekanalen bronnen in surround te horen.

De handmatig in te stellen Surround Instellingen

Zoals zojuist beschreiben maakt de combinatie van automatische detectie van Dolby Digital en DTS signalen met een vaste voorinstelling per ingang de bediening van de RSX-1056 volledig automatisch. Voor de meeste gebruikers zal deze werkwijze ruim aan hun audiobehoeften voldoen.

Voor hem die darüber een wat actievere rol wollen spelten in het instellen van hun RSX-1056 zicher wat toetsen op het frontpaneel en deafstandsbediening, die handmatige instellingen, voor Nietzfeldeterende surroundsgalen en zelfs in enkele gevallen het uitschakelen van automatische instellingen, mogelijk maken.

De handmatige instellingen die beschikkaar zijn middels de toetsen op de RSX-1056 en de afstandsbediening� voor de weergave van:

Gewone tweekanalen stereoweergave,
zonder enige geluidsbeinvloeding.
- Naarweekkanalen weergave teruggebracht 5.1 Dolby Digital en DTS programmamaterialial.
- Dolby driekanalen (links, midden en rechts) weergave vanweekkanalen programmamaterialiaal.
- Vijf- en zevenkanalen weergave van tweekanalen programmamaterialial.

• Eén van de vier muziek "MUSIC" standen voor zaalsimulatie van tweekkanalen programmamateriaal.
• Dolby Pro-Logic II (muziek of film) bewerkt tweekanalen programmamaterialial.
• DTS Neo:6 (muziek of film) bewerkt tweekanalen programmamaterialial.
• Dolby Digital Surround EX bewerking van Dolby Digital 5.1 programmamateriaal of Dolby Digital Surround EX bewerking van schijfjes, die door de automatische detectie heenglippen.

EXTRA INFORMATIE: DTS, DTS-ES Matrix 6.1, DTS Discrete 6.1, DTS 96/24, Dolby Digital, MP3, MPEG meerkanalen en HDCD 96 kHz. zijn signalen die automatisch gedetecteerd worden en dus nichturon worden uitgeschakeld. U kurz er darüber voor kiezen om Dolby Digital 5.1 materiaal, Dolby Digital Surround EX gewijze wee te geben. Ook kurz u Dolby Digital 5.1 of DTS 5.1 materiaal terugmixen voorweekanalen (stereo) weergave.

• Dolby Pro-Logic II, Dolby-3 Stereo, DTS Neo:6, MUSIC 1-4, 5CH Stereo, 7CH Stereo en gewoon stereo bewerkt HDCD (niet 96kHz .) en PCM (ook nicht 96kHz .) programmamateriaal.
• Dolby Pro-Logic II, Dolby 3-Stereo en Stere o bewerkt Dolby Digital 2-channel Stere o material.

De volgende onderwerpen beschrijven in detail de handmatig in te stellen opties voor elk type opname.

Bij Dolby Digital 5.1 en Dolby Digital Surround EX schijfjes T V X

Dolby Digital signaal wordt automatisch gedetecteerd en kan dus nicht worden uitgeschakeld. U kurzECHTER kiezen voor eenweekanalen derivaat van een 5.1 opname. In een 6.1 of 7.1 systeem kurz u zelfs de RSX-1056 forceren tot Dolby Digital Surround EX, Dolby Pro Logic lix Music, Dolby Pro Logic IIx Cinema (alleen bij 7.1) of Rotel EX weergave.

EXTRA INFORMATIE: Behalve alle möglichheden die hieronder de revue gaan passeren, kurz u voor beordeling met de "2CH" toets (uit groep X of 12 op de voorkant)Been en weer schakelen:tussen het stereo "derivaat" en de meerkanalenweergave.

• Op een 5.1 systemd. Druk op de toets "SUR+" (V) van de afstandsbediening en druk verrolgens op de +/- toetsen om heen en waar te schakelenussen Dolby Digital 5.1 en 2.0 weergave.
• Op een 6.1 systemd. Druk op de toets "SUR+” (V) van de afstandsbediening en druk cervolgens op de + / - toetsen om langs de volgende vrij opties te gaan: DD 2.0 met stereo terugmix, DD 5.1, DD Surround EX met middenachter decoding, DD met Pro Logic IIx "Music" middenachter decoding of DD met Rotel EX middenachter decoding. U要去 hiervoornatuurlijk wel schijfjes gebruiken die het label Surround EX of Dolby Surround EX dragen. Bij gewone 5.1 schijfjes za Dolby Pro Logic IIX Music of het Rotel EX proceseenmeer diffuus klankbeeld geen vergeleken bij het echte, beter lokaliseerbare EX proces en zullen dan waarschijnlijk ook voor u betere opties zich in een 6.1 installment bij Niet surround EX schijfjes. Bij DD 5.1 worden de middenachter luidspreker uitgezet voor standard 5.1 weergave. U kunt ook net zo vaak de Dolby PL IIx/3ST toets gebruiken op de voorkant van de RSX-1056 tot het gewenste achterkanaal is geselecteerd.
• Op een 7.1 systemd. Druk op de toets "SUR+" (V) van de afstandsbediening en druk verwolgens op de +/-toetsen om langs de volgende zes opties te gaan: DD 2.0 met stereo terugmix, DD 5.1, DD Surround EX met middenachter decoding, DD met Pro Logic IIx "Music" middenachter decoding, DD met Pro Logic IIx "Cinema" middenachter decoding of DD met Rotel EX middenachter decoding. U要去 hiervoor natuurlijk wel schijfjes gebruiken die het label Surround EX of Dolby Surround EX dragen. Bij gewone 5.1 schijfjes za Dolby Pro Logic IIX Music of het Rotel EX proceseenmeer diffuus klankbeeld geen vergeleken bij het母公司, better lokaliseerbare, EX proces en zullen dan waarschijnlijk ook voor u betere opties zich in een 7.1 installment bij Niet surround EX schijfjes. Bij DD 5.1 wordt de middenachter luidspeker uitgezet voor standard 5.1 weergave. U kunt ook net zo vaak de Dolby PL IIx/3ST toets gebruiken op de voorkant van de RSX-1056 tot het gewenste achterkanaal is geselecteerd.

EXTRA INFORMATIE: Tijdens weergave van ieder Dolby Digital geluidsmaterialial kunt u de drie dynamiekinstellenen wijzigen. Zie hierover het onderwerp "De instelling van het dynamisch bereik" an deze gebruiksaanwijzing.

Bij Dolby Digital 2.0 schijfjes 12 T V X

Dolby Digital geodeerd materiaal wordt automatisch gedetecteerd en decodering kan dus nicht uitgeschakeld worden. Er is darüber een möglichkeidom dat signal weer te geben in gewoon stereo, 5.1 Pro-Logic II decoding, 6.1/7.1 weergave met Pro Logic IIx decodering of in Dolby-3 Stereo.

• Opeen 5.1 systemd. Druk op de toets "SUR+" (V) van de afstandsbediening en druk verwolgens op de +/-toetsen om langs de volgende vier opties te gaan: DD 2.0, DD met Pro Logic II Cinema matrix decoding, DD met Pro Logic II Music matrix decoding of Dolby 3 kanalen stereoweergave. Met de "2CH" toets op de voorkant kut u dezelfde instelleningen make.
• Op een 6.1/7.1 systemd. Druk op de toets "SUR+” (V) van de afstandsbediening en druk verwolgens op de + / - toetsen om langs de volgende vier opties te gaan: DD 2.0, DD met Pro Logic Ilx Cinema matrix decoding, DD met Pro Logic Ilx Music matrix decoding of Dolby 3 kanalen stereoweergave. Met de "2CH" toets op de voorkant kut u dezelfde instelleningen make.
• Het kiezen van "Cinema" of "Music" vanuit de Pro Logic II of Pro Logic IIx modus. Druk tweeemaal op de toets "SUR+" van de afstandsbediening terwijl u in de Pro Logic II of de Pro Logic IIx modus bent. Kies verwolgens met de + / - toetsen de gewenste instelling.

EXTRA INFORMATIE: Tijdens weergave van ieder Dolby Digital geluidsmaterialiaalkestudrie dynamiekinstellenen wijzigen. Zie hierover het onderwerp "De instelling van het dynamisch bereik" van deze gebruksaanwijzing.

Bij DTS 5.1,

DTS 96/24 en

DTS-ES 6.1 schijfjes 12 T V X

DTS geodeerd materiaal wordt automatisch gedetecteerd en decoding kan dus nichtuitgeschakeld worden. Er is darüber een möglichkheid om dat signalaal wee ter goven in gewoon stereo of er Rotel EX met midden-achter decoding voor 5.1 materiaal op los te lately.

EXTRA INFORMATIE: Behalve alle möglichkheden die hieronder de revue zullen passeren, kunt u voor beordeling met de "2CH" toets (groep X)Been en weer schakelen tussen het stereo "derivaat" en deeerkanalenweergave.

• Op een 5.1 systemd. Druk op de toets "SUR+" van de afstandsbedieten en druk verwolgens op de +/- toetsen omBeen en weer te schakelen:tussen DTS 5.1 en DTS 2.0 weergave.
• Op een 6.1/7.1 system met DTS 5.1 programmamateriaal. Druk op de toets "SUR+" van de afstandsbediening en druk verrolgens op de + / - toetsen om te kiezen uit de vier volgende opties: DTS 2.0 (teruggemixed), DTS 5.1, DTS met Rotel XS middenachter decoding of DTS met Pro Logic IIx middenachter decoding (alleen bij een 7.1 systemd). Bij de keuze DTS 5.1 worden de middenachterluid-sprekers uit gezet. Op de voorkant van de RSX-1056: Druk net zo vaak op de toets DTS Neo:6 tot u de gewenste weergavewijze heeft gezonden.
• Op een 6.1/7.1 systemd met DTS-ES programmamaterialial. Druk op de toets "SUR+" van de afstandsbediening en druk verzolgens op de +/-toetsen om langs de volgende opties te gaan: DTS 2.0 (teruggemixed), DTS-5.1 of DTS-ES 6.1/7.1. Op de voorkant van de RSX-1056: Druk net zo vaak op de toets DTS Neo:6 tot u de gewenste weergavwijze heeft gezonden.
• Op een 6.1/7.1 systeem met DTS-96/24 programmamateriaal. Druk op de toets "SUR+ van de afstandsbediening en druk verrolgens op de +/toetsen om langs de volgende drie opties te gaan: DTS 2.0 (teruggemixed), DTS-96 of DTS-96 met Rotel XS middenachter decoding. Op de voorkant van de RSX-1056: Druk net zo vaak op de toets DTS Neo:6 tot u de gewenste weergavewijze heeft gezonden.

Bijmeerkanalen MPEG schijfjes 12 T V X

MPEG signal wordt automatisch gedetecteerd en kan dus nicht worden uitgeschakeld. U kurz erchter kiezen voor een tweekanalen derivaat van een 5.1 opname. Heeft u een speakeropstelling met (een) middenachter luidspeker(s), dan kurz u de RSX-1056 forceren tot al dan nicht Rotel XS weergave.

EXTRA INFORMATIE: Behalve alle möglichkheden die hieronder de revue zullen passeren, kunt u voor beordeling met de "2CH" toets (groep X)Been en weer schakelenussen het stereo "derivaat" en de meerkanalenweergave.

• Op een 5.1 systemd. Druk op de toets "SUR+" van de afstandsbediening en druk verwolgens op de +/- toetsen omBeen en wee ter schakeni tussen MPEG 5.1 en MPEG 2.0 weergave.
• Oeen 6.1/7.1 system. Druk op de toets "SUR+ (V) van de afstandsbediening en druk verwolgens op de + / - toetsen om te kiezen uit de volgende opties: MPEG 2.0 (mix down), MPEG 5.1, MPEG met Rotel XS middenachter decoding, MPEG met Pro Logic IIx Music middenachter decoding of Pro Logic IIx Cinema middenachter decoding (alleen beschikbaar bij 7.1 installations). Bij MPEG 5.1 wordt de middenachter luidsprekeruitgezet voor standaard 5.1 weergave. U kunt ook net zo vaak de DSP toets gebruiken op de voorkant van de RSX-1056 tot de gewenste optie is geselecteerd.

Digital Stereomaterialial (PCM, MP3, en HDCD) 12 T V X

Deze coop digitaal opnamemateriaial is nicht Dolby gerelateerd, maar wel aangesloten op een digitale ingang van de RSX-1056. U kurz deze opnames afspelen in gewoon twicekanalen stereo, Dolby 3-Stereo, 5 kanalen en 7 kanalen stereo. Ook kurz u Dolby Pro-Logic II surround (5.1), Dolby Pro-Logic Ilx Music (bij 6.1/7.1 systemen), Dolby Pro-Logic Ilx Cinema (bij 6.1/7.1 systemen) DTS Neo:6 surround of een van de vier "MUSIC" standen in het DSP menu gebruiken.

Alle instellen gen betreffende de lagetonenweergave (zoals luidsprekerafmetingen, subwoofer en wisselfrequentie) blijven bij gebruik van de digitale stereo-ingangen werkzaam.

EXTRA INFORMATIE: Behalve alle mogelijkheden die hieronder de revue zullen passeren, kunt u ook stereo, Pro-Logic II Cinema (5.1), Pro-Logic II Music (5.1), Pro-Logic IIx Music (6.1/ 7.1), Pro-Logic IIx Cinema (7.1), of vrij en zevenkanalen stereo afspelen middels de betreffende toetsen (groep X) van de afstandsbediening.

• Om iedere modus geschikt te makes voor tweekanalen digitaal programma-material: druk op de "SUR+" toets van de afstandsbediening en gebruik de + / - toetsen om de gewenste modus te kiezen.
• Het kiezen van de stereoweergave-modus voorweekanalg digitaal programmmaterial. Druk op de toets "2CH" op de Voorkant van de RSX-1056 of van de afstandsbediening.
• Dolby meerkanalenweergave van tweekkanalen digitaal programma-materialaal: Twee manieren: U kurz langs de opties Pro Logic II, Pro Logic Ilx, of Stereo-3 gaan middels de DOLBY PLlIx/3ST toets op de voorkant of u kurz kiezen uit Pro Logic of Pro Logic Ilx Cinema/Music met de PLC of PLM toetsen (groep X) op de afstandsbediening.

Om de Cinema/Music optie te konnen wisselen in de Pro Logic II modus: tweemaal drukken op de "SUR+ toets van de afstandsbediening, verwijl een van de Pro Logic modi in functie is enervoigens uw keuze make n met de + / - toetsen.

• DTS Neo:6 meerkanalenweergave vanweekkanalen digitaal programmamateriaal: U kunt uiten van de opties Neo:6 Music of Neo:6 Cinema kiezen middels de DTS Neo:6 toets op de voorkant van de RSX-1056.
  Om de Cinema/Music optie te konnen wisselen in de DTS modus: tweemaal drukken op de "SUR+" toets van de afstandsbediening fijdens DTS weergave en verzolgens uw keuze make n met de + / - toetsen.
  DSP Meerkanalenweergave vanweekkanalen digitaal programmamaterial: Twee manieren: U kunt langsdesp opties Music 1-4,5-CH,of 7-CHgaan middels de DSP toets op de voorkantof u kunt direct de 5-CH of 7-CH functiekiezen, met respectievelijk de"5-CH"of"7-CHtoets (groep X) op de afstandsbediening.

Analogestereoweergave 12 T V X

We bedoelen met dit type programmamateriaal alle bronnen die gewoon analoog stereo op de RSX-1056 zich aangesloten. Zoals cspelers, tuners, (video) cassetterecorders en al die andere bronnen waar we de afgelopen tientallen jaren zo vertrouwd mee zich geraakt.

Dit soort bronmateriali al verlangt speciale aandacht betreffende hoe het moet worden verwerkt door de RSX-1056. Een optie is middels de analoge "bypass". Op deze weergavewijze worden het analoge signal regardelrecht, maar wel via de hoofdvolueregelaar maar de uitgangen gestuurd. Dit is pure stereoweergave zonder tussenkomst van wat voor digitale inbregn dan ook. Ook geen voorinstelleningen, lagetonen beheersing of tijdsvertragingen. Zelfs de subwoofer krijt rust. Het totale signal wordt direct maar de eindversterkers verstijd.

Het alternatif is dat het signala digitaal wordt vertaald, waardoor het door allerlei processors en instellengen bewerkt kan worden. Hierbij is dus wel alles mogelijk: lagetonen beheer, het instellen van wisselfrequenties, subwoofer gebruik, toonregeling etc. U kunt aan dit signal dan ook diverse surroundeffecten toevoegen: zoals tweekanalen stereo, Dolby 3-Stereo en vijf en zeven kanalen stereo, maar ook Dolby Pro-Logic II surround, Dolby Pro-Logic IIx surround, DTS Neo:6 surround of een van de vier DSP "MUSIC" standen.

EXTRA INFORMATIE: Behalve alle mogelijkheden die hieronder de revue zullen passeren, kunt u ook Pro-Logic II Music en Cinema, Pro-Logic Ilx Music en Cinema, vijf en zevenkanalen stereo afspelen middels de betreffende toetsen (groep X) van de afstandsbediening.

• Stereo weergave middels de analoge "bypass" voor analoges stereobronnen. Gebruik de toets "2CH" op de afstandsbediening om te kuren kiezen:tussen "Stereo"(met alle digitale möglichkheden van dien) of "ANALOG BYPASS"(zonder enige digitale inmenging).

• Ledere andere wijze van weergave vanweekkanalen analogog programmamateriaal: Druk op de "SUR+" toets en daarna kiest u de gewenste modus middels de + / - toetsen.

• Dolby meerkanalenweergave van tweekkanalen analogog programmamaterialiaal: Twee manieren: U knot langsdie opties Pro Logic II, Pro Logic Ilx, of Stereo-3 gaan middels de DOLBY PLlIx/3ST toets op de voorkant of u knot kiezen uitt Pro Logic of Pro Logic Ilx Cinema/Music met de PLC of PLM toetsen (groep X) op de afstandsbediening.

Om de Cinema/Music optie te konnen wisselen in de Pro Logic II modus: tweemaal drukken op de "SUR+ toets van de afstandsbediening, verwijl een van de Pro Logic modi in functie is enervoigens uw keuze make n met de + / - toetsen.

• DTS Neo:6 meerkanalenweergave vanweekkanalen analogoog programmamateriaal: U kunt uiteén van de opties Neo:6 Music of Neo:6 Cinema kiezen middels de DTS Neo:6 toets op de voorkant van de RSX-1056.

Om de Cinema/Music optie te konnen wisselen in de Neo:6 modus: tweemaal drukken op de "SUR+ toets van de afstandsbediening tijdens Neo:6 weergave enervoigens uw keuze makemet de + /toetsen.

DSP Meerkanalenweergave van tweekkanalen analogog programmamateriala: Twee manieren: U kunt langs de DSP opties Music 1-4, 5-CH, of 7-CH gaan middels de DSP toets op de voorkant of u kunt direct de 5-CH of 7-CH functie kiezen, met respectievelijk de "5-CH" of "7-CH" toets (groep X) op de afstandsbediening.

NogmeerInstellingen

De tijdelijke luidsprekerniveauinstalling D T

Het correcte weergaveniveau van alle kanalen要去 ingesteld worden met de "testtoon procedure" tijdens het opzetten van de installmentie. Maar daarna bent u toch in staat het relatieve niveau van het middenkanaal, de surroundkanalen, het middenachterkanaal of het subwooferkanaal, met de afstandsbediening of middels toetsen op de voorkant, tijdelijk te beinvloeden. Deze tijdelijke instelleningen blijven gezandhafsod totdat u een andere ingang kiest of op het moment dat u de RSX-1056 uitzet.

Het instellen van deiveau's middels de afstandsbediening:

1. Kies uit een van de toetsen van de D-groep. Kies toets "C" voor het middenkanaal, toets "S" voor het subwooferkanaal of toets "R" voor een van de achterkanalen (iedere druk op deze toets schakeltussen de surroundkanalen en het middenachterkanaal). De gekozen luidspreker vertoont zich nu kortstondig, met z^ ingestelde niveau, op het infoschem.
2. Gebruik tenslotte de op-en neertoetsen om het gewenste niveau in te stellen.

EXTRA INFORMATIE: Als u Niet binnen tien seconden uw instelling maakt,.gaat de RSX-1056 wee terug in zichnormale doen en verandert er dus niets.

Als u in de bovenstaande procedure een luidspreker heeft gekozen ziet u nog een keuzemogelijkheid: "GROUP DELAY". Hier volgt de uitleg.

De tijdelijke groepsvertragingsinstalling D T

Als u bovenstaande instellingen maakt bent u instaat om nóg een tijdelijke verandering aan te brengen: het instellen van de vertragingsstijd voor alle luidspeakers of te wel het lipsynchronon makeen van het geluid. Met de "GROUP DELAY" kunt u de vertragingsstijd van het geluid binnenzekere marge aanpassen in die situaties waar het beeld en geluid Niet met elkaar synchroon lopen. Dit verschijnsel kan gebeuren bij omgezette digitale tv-signalen, bij het combineren van radio en tv programma's, maar ookDVD-schijfjes hunnen last hebben van datuit de pas lopen van geluid en beeld.

Net als bij de voornoemde luidsprekerinstellen gen is deze instelling ook tijdelijk. Het schakelt de oorspronkelijke instelling uit tot het moment dat u een andere ingang kiest of de RSX-1056 uitzet.

Het instellen van de vertragingsstijd middels de afstandsbediening:

1. Druk tweeemaal op de toets "C" van de D-groep van de afstandsbediening.
2. Gebruik tenslotte de op-en neertoetsen om de gewenste vertragingstijd in te stellen.

Deinstalling van het dynamisch bereik K

Digitale brunnen haben over het algemeen een nevel groter dynamisch bereik (het verschil in geluidssterkte:tussen de zachtste en hardste passages).Dit kan af en toe een aanslag beteken op uw eindversterkers, maar vooral ook op uw luidsprekers. Het is ook möglichk dat uijdens stille passages of scènes bij een laag volume de geluidjes op zeer laag niveau helemaal nicht meer hoor. De mogelijkheid hebben het dynamisch bereik wat in te dammen is dus nicht bepaald een overbodige maatregel. De dynamische compensatie van Dolby Digital is een moot compromis:tussen dynamiekbeperking en behoud van goede geluidskwaliteit. De juiste hoeveelheid dynamiekcompressie op een gegeven ogenblick worden bepaald door ingebedde instructies in de Dolby Digital opname en variëert met het programma-inhoud.

Er zijn voor Dolby Digital drie verschillende instellungen beschikkaar:

MAX: (geen compressie/volledige dynamiek)

MID: (enige compressie, vergelijkbaar met de dynamiek van een cd-opname)

MIN: (veel compressie/weinig dynamiek, maar toch altijd nog vergelijkbaar met die van een VHS-opname.)

Het instellen van de dynamiek:

Tijdens het afspelen van een Dolby Digital opname drukt u meertere malen op de toets "DYN" totdat de gewenste instelling op hetinfoschem verschijnt. Deze instelling blijft gehandhaard voor ieder Dolby Digital programmamaterialaal, tot u hem verandert.

EXTRA INFORMATIE: De dynamiekinstellungen functie is alleen beschikbaar tijdens Dolby Digital signaalaanbod. Dus met andersoorrig programmamateriaal werkt de dynamiekbeperking Niet.

De (tijdelijke) contour/ toonregelinstelleningen T Y

Met de contourinstellungen (zowel via de afstandsbediening als op de voorkant beschikbaar) wijzigt u het uiterste hoge- en lagetonenaanbod van het frequenciespectrum. De instellen gen die u maakt zich slechts tijdelijk, ze blijven intact totdat u maar een andere ingang overschakelt of het apparatusaatuitzet. Permanente instellen gen kunt u maken in het "Contour Setup" menu.

Het maximum regelbereik van de contourinstelleningen is ± 6 dB. HF wijzigingen beinvloeden de hogetonen (de spreankeling van de weergave), LF wijzigingen beinvloeden de basweergave. De wijzigingen hebben alleen effect op de luidsprekers die zichenko in het "Contour Setup" menu en zich op het_infoschemt te bekijken.

Het veranderen van de contourinstelling met de afstandsbediening:

1. Druk op de toets "TONE" van de afstandsbediening of LF of HF verschijnt op uw beeldbuis en/of infoschemm. Druk eventueel nogmaals op "TONE" om de andere instelling te konnen make.
2. Gebruik de op- en neertoetsen om de gewenste instellingen te make. Als u de wijzigingen heb fedean zal de informatie vanzelf na een paar seconden van het scherm verdwijnen.

EXTRA INFORMATIE: De toonregelinstelleningen zijn beschikbaar voor alle weergavemodi en voor alle ingangen, behalte voor de meerkanalengang "MULTI" en tijdens "ANALOG BYPASS" weergave.

De bioscoopcorrectie: CINEMA EQ

De toets "EQ" bepaalt of deze speciale correctie-insteling aan staat of nicht. De correctiemogelijkheid kan bij bepaalde films aantrekkelijk zich: u bent in staat het acoustische verschil:tussen een bioscoopzaal en de theaterthuis omstandigheid te compenseren.

De "EQ" instelling werkst onafhankelijk van de ingangskeuze. U zet hem aan en hij is werkzaam op de dan gekozen bron.

De bedieningsorganen van de tuner

De RSX-1056 heeft een digitale synthesizer AM/FM-tuner binnen zijn gelederen. Deze heeft de mogelijkheid RDS informatie te ontvangen en het vastleggen van 30 zenders. U kunt de tuner op meerere wijzen afstemmen. Hieronder vindt u een overzicht van de afstemmogelijkheden. (Meer gedetailleerde informatie elders.)

Bij het handmatig afstemmen gaat u op en neer de frequentieband af (als u op "frequentieafstemmen" heeft ingesteld) Het is een kwestie van indrukken en loslaten van de afstemtoetsen.
- Bij het direct op een>|frequentie afstemmen kunt u meteen de gekende>|frequentie van een zender intoetsen. Druk op de toets "DIRECT" of op de toets "FRQ DIRECT" op de afstandsbediening) en toets de>|frequentie in middels de numerieke toetsen op de afstandsbediening.
- Bij het automatisch maar een>|frequentie zoeken, zoekt de tuner op of neer de band af maar de eerste de Beste goed te ontvangen zender. Houdt tenminste gedurende een hele seconde een afstemtoets ingedrukt om het proces te starten.
- Bij het gebruik makes van voorkeuzestations(Int) met de numerieke toetsen direct een nummer van een zender indrukken die u in het geheugen van de tuner heeft gezet.
Bij het handmatig afzoeken van de zenders in het geheugen zoekt de tuner de band af maar de zenders die u in het geheugen heegt gezet. Staat de tuner in "PRESET" en drukt u op een "TUNING" toets (CH UP/DWN op de afstandsbediening), dan stembt de tuner af op het eerste het Beste geprogrammeerde station. Druk op de toets "PRESET" om de voorkeurafstemmodus te kiezen of druk op "TUNE" om in de frequentieafstemmodus te komen. Gebruik de toets "P-TUNE" omBeen en weer te schakelen van voorkeuze- maar frequentieafstemmen.
Bij het automatisch aftasten van de zenders in het geheugen zoekt de tuner de hele band afaar zenders die u in het geheugen heeft gezet. Druk op de

toets "SCAN" van de afstandsbedieling om het automatisch aftasten aan te vangen. Druk nogmaals op deze toets om het aftasten tebeeindigen en te gaan luisteren maar degewenste zender.

Bij RDS (Europa) of RBDS (VS) radio-ontvangst worden u een aantal extra zoeken afstemmogelijkheden geboden, die gebaseerd zich op een datastroom die door bepaalde zenders worden uitgezonden. Zie het RDS hoofdstuk voor verdere informatie.

EXTRA INFORMATIE: Wanneer u de RSX-1056 voor het eerst installeert dan zich de afstemmogelijkheden voor uwplaatsijike omstandigheid ingesteld. Om deze fabrieksinstelleningen te veranderen moet u het hoofdstuk "Default Setup" raadplegen.

De golfengtetoets "BAND" 4 H

U kunt met de toets "BAND"Been en wee schakelen:tussen AM en FM. Een indicator op hetinfoschem laat uw keuze zichen met de afgestemde zender.

EXTRA INFORMATIE: Met de toets "BAND" worden vanzelf op tuner overgeschakeld.

De afstemtoetsen "TUNING" 3 P

Met de toetsen "TUNING" en "CH UP/DWN" op de afstandsbediening kurz u op drie manieren afstemmen.

Gewoon op freiagentie afstemmen: druk kort op een "TUNING" toets om op de volgende freiagentie af te stemmen, met of zonder zender op deze freiagentie. Wilt u automatisch een zender zoeken druk dan eén van de "TUNING" minstens een seconde in. In het infoschem verschijnt AUTO, er worden nu afgestemd op de eerste de Beste goed te ontvangen zender. Is het Niet het gewenste station herhaal dan de procedure tot u de zender gezonden heeft. Zwakke stations worden met deze procedure overgeslagen.

EXTRA INFORMATIE: Om in de frequentieafstemmodus te komen drukt u op de toets "TUNE" van de afstandsbediening of druk op de toets "P-TUNE", dan kut u heb en weerschakelen:tussen frequentieafstemmen en voorkeuzeafstemmen.

Afstemmen in de voorkeuze (PRESET) modus. Druk op een "TUNING" toets (CH UP/DWN op de afstandsbediening), om op het eerstvolgende voorkeuzestation af te stemmen.

EXTRA INFORMATIE: Om in de voorkeuzeafstemmodus te komen drukt u op de toets "PRESET" van de afstandsbediening of druk op de toets "P-TUNE", dan kut u heb en weerschakenussen freqentieafstemmen en voorkeuzeafstemmen. In het infoschemlicht de PRESET indicator op.

Afstemmen in de RDS PTY modus. Druk op een "TUNING" toets (CH UP/DWN op de afstandsbediening), om het gewenste programmatype te konnen kiezen van de lijst op het infoschem.

EXTRA INFORMATIE: Met eenaar indicators in hetinfoschem wordt U geholpen bij het afstemmen. Groot wordt de frequentie getoond. TUNED wordt gemeld bij voldoende sterkte en u ziet ST staan wanner in stereo wordenuit gezonden.

De geheugentoets "MEMORY" 10

De toets "MEMORY" worden gebruikt om uw voorkeuzes in het geheugen te konnen zetten.

De numerieke toetsen: Voorkeuzes 7 14 B

De RSX-1056 kan 30 voorkeuzestations voor u vasthouden welke oproepbaar zijn middels de numerieke toetsen. Het vastleggen:

1. Stem of op het gewenste station AM of FM.
2. Druk op de toets "MEMORY" op de voorkant. Gedurende maximaal 5 secondenlicht MEMORY op in het_infoschem.
3. Tijdens het knipperen van MEMORY drukt u op het gewenste nummer waaronder u de zenderwent op te slaan.Voorbeeld wenst u de zender onder 3:druk op 3, onder 15 druk eerst op 1 en dan op 5.
4. Zat er al een zender onder dat nummer dan wordt deze zender gewist.

Om op een voorkeuzestation af te stemmen drukt u simpelweg op de numerieke toetsen. Voorbeeld: om af te stemmen op voorkeuze-zender 3 drukt u op 3 en om b.v. af te stemmen op zender 15, drukt u eerst op 1 en verwolgens op 5.

EXTRA INFORMATIe: U kunt ten alle tijden de tuner activeren door eén van de numerieke toetsen op de voorkant van het apparaat in te drukken of de numerieke toetsen van de afstandsbediening te gebruiken, maar dan pas nadat u de tunerfunctie heeft geactiveerd.

Het volgende onderwerp behandelt het direct intoeansen van een zendfrequentie.

De toets "DIRECT" en De toets "FRQ DIRECT" C

Weet u de frequentie van een gewenst station, dan kurz u middels de "DIRECT" toets en de numerieke toetsen.Deze meteen intoetsen.

1. Druk, om de functie van de numerieke toetsen van voorkeuzeafstemmen te veranderen maar direct frequentieafstemmen, op de toets "DIRECT" op de voorkant of de toets "FRQ DIRECT" op de afstandsbediening, er verschijnen nu vier balkjes in het_infoschem nu kutu met de numerieke toetsen direct een particulie inbrengen. In het_infoschem verschijnen nu 4 strepen waarvan de eerste knippert.
2. Breng nu met een numerieke toets het eerste cijfer van de frequentie in. Het cijfer verschijnt nu in het scherm en de tweede streep knippert nu. Breng de rest van de cijfercombinatie in. Drukt u 1 in dan verschijnt bij het afstemmen 10. Bent u kaar met de cijfercombinatie dan verschijnt automatisch de gewenste zender. Let op: dit is de werkwijze voor een in Europa gekochtte RSX-1056

Voorbeelden:

FM 87.50 Druk: 8 > 7 > 5 > 0

FM 101.90 Druk: 1 > 1 > 9 > 0

AM 1413 Druk: 1 > 4 > 1 > 3

De toets "MONO" en De toets "FM MONO" 6

Met de "MONO" toets op de Voorkant en de toets "FM MONO" op de afstandsbediening, schakelt u over van stereo-aar monoontvangst. Bij voldoende veldsterkte za tijdens een stereouitzending ST in het scherm verschijnen. Heeft u op mono overgeschakeld dan worden het geluid mono ook al betreft het een stereo-uitzending.

EXTRA INFORMATIE: Het overschakelen op mono kan zinnig zijn wanner een stereozender slecht doorkomt. Beter goed mono dan slecht stereo!!

De toets "TUNE" E De toets "PRESET" F en De toets "P-TUNE" AA

Met deze toetsen op de afstandsbediening schakelt uBeen en weer tussen voorkeuzeafstemmen en het gewoon op frequentie afstemmen. Bij het gewoon afstemmen gaat de RSX-1056 iedere keer maar een volgende frequente en tijdens PRESET stemt hij iedere keer af op een volgend voorkeuzestation.

Wenst u af te stemmen in de frequentiemodus druk dan op "TUNE". Wenst u af te stemmen in de voorkeuzemodus druk dan op "PRESET". Wilt u heb- en weerschaken tussen deze twee modi, dan kunt u dat doen middels de toets "P-TUNE". Als de voorkeuzemodus actief is, staat de PRESET indicator in het_infoschem aan.

De toets "SCAN" L

Met deze toets activeert u een proces waarmee u in vogelvucht langs al uw voorkeuzegers gaat. De RSX-1056 stopt vrij seconden bij iedere zender. Heeft u het gewenste station gezonden, druk dan nogmaals op de toets "SCAN".

EXTRA INFORMATIE: Bent u toe Vallig al actief in de voorkeuzeafstemmodus en u drukt op de toets "SCAN" dan stemt de RSX-1056 af op de eerste zender hoger in de volgorde. Vervolgens gaat hij verder met bovenstaande procedure om bij de oorspronkelijke zender te stoppen.

RDS radio-ontvangst

De RSX-1056 is uitgerust met een R(adio) D(ata) S(systems) ontvangst möglichkeid. Door een datastroom die wordt uitgezonden door veel zenders kriigt FM extra functionaliteit. De extra möglichkheden zijn:

1. Het weergeven van de stationsnoam (b.v. Radio 1)
2. Het weergeven van het soort programma-materialiaal dat wordt uitgezonden (b.v. Rock, Nieuws)
3. Verkeersinformationie
4. Mededelingen die over het_infoschemtrekken.

Ook biedt RDS extra Zoekfunctions

1. Het Zoekenaar een zender met een bepaalde programma-inhoud (PTY)
2. Het Zoekenaar verkeersinformatie (TP)
3. Het Zoeken waar speciale verkeers-informatie (TA)

EXTRA INFORMATIE: Het RDS system is volkommen afhankelijk van de zender. RDS informatatie is dan ook alleen maar beschikkaar als de betreffende zender RDS data uitzendt. Is er geen RDS dan functioneert de RSX-1056 als een gewone radio-ontvanger.

EXTRA INFORMATIE: Niet{iedge FM-zender zendt RDS informatie uit. RDS informatie kriigt u dus alleen van die FM-zenders die een RDS datastroom uitzenden. Is er geen RDS voorhanden dan acteert de RSX-1056 als een gewone tuner-versterker.

De toets "DISP" BB

U kunt vrij verschillende_infoschem informaties krijgen wonneer een zender RDS data uitzendt en de RDS indicator oplicht. Gebruik nu de toets "DISPLAY" om de vrij opties te bekijken:

1. Normale FREQUENTIE weergave.
2. PROGRAM SERVICE, meestal is dat de roepnaam van de zendgemachtigde: AVRO, BBC etc. Zendt de betreffende zender geen RDS datauit dan staat in het scherm "NO NAME DATA".
3. PROGRAM TYPE: dit is een korte om-schrijving van de inhoud van het programma volgens een standard lijst die in de betreffende regio gehanteerd worden. Zendt de betreffende zender geen RDS datauit dan staat in het scherm "NO PTY DATA".
4. CLOCK TIME: de datum enarendontvangen van de afgestemde zender. Zendt de betreffende zender geen RDS datauit dan staat in het scherm "NO TIME DATA".
5. RADIO TEXT: voor bij trekkende extra informatie uit gezonden door de betreffende zender. Gaat de zender dergelijk data uitzenden dan verschijnt RT in het scherm en begint de tekst te lopen. Zendt de betreffende zender die data Niet UIT dan staat in het scherm "NO TEXT DATA".

De toets "PTY" BB

Met de PTY functie=kunt u een zender opzoekenden die een special programmatype uitzendt.

1. Druk op de toets "PTY". Het huidige programmatype worden in het_infoschem weergegeven.
2. Indien gewenst kein u nu het programmatype veranderen met de "TUNING" toetsen "UP" en "DWN".
3. Druk nu binnen de tien seconden nogmaals op de toets "PTY". De tuner gaat nu waar een andere zender zoeken met het geselecteerde programmatype. Drukt u niet binnen de tien seconden, dan worden de PTY functie opgeheven.
4. Wordt het programmatype Niet gezonden, dan worden waar afgestemd op de LAST afgestemde zender.
5. U=knt de PTY functie opheffen door op een willekeurige toets te drukken.

EXTRA INFORMATIE: Zendt deze LASTe zender PTY data uit, dan gaat de PTY indicator in het_infoschem branden.

De foets TP BB

Met deze functie kunt u verkeersinformatie zoeken.

1. Druk op de toets "TP". De tuner gaat nu waar een zender zoeken met verkeers-informatie. Wordt er een zender gezonden dan verschijnt de aanduiding TP in hetinfoschem.
2. Wordt er geen verkeersinformatie gezonden, dan worden wee afgestemd op de LAST afgestemde zender.
3. U kurz de TP functie opheffen door op een willekeurige toets te drukken.

De foets TA BB

Met deze functie kurz u zenders Zoeken die speciale verkeersaankondigingen uitzenden.

1. Druk op de toets "TA". De tuner(goat nu\ aar een zender zoeken die dergelijk\ informatie uitzendt.
2. Wordt er geen zender gezonden, dan worden waar afgestemd op deIRST afgestemde zender.
3. U=knt de TA functie opheffen door op een willekeurige toets te drukken.

De “Zone 2” Bediening

Met de RSX-1056 bent u in staat een tweede ruimte van (stereo)geluid te voorzien en waar tevens de installmentie te bedieren. U kurz namelijk in die ruimte een andere bron kiezen dan die werkzaam is in de hoofduisterruimte, deze bron kan u ook nog bedieren en kurz u in die tweede zone ook het geluidsniveau onafhankelijk bepalen.

Om deze möglichkeit te gebruiken heeft u wel wat extra componenten nodig: een extra stel luidsprekers, een tweede versterker om die luidsprekers aan te sturen, eventuele nog een tv voor de videosignalen en een (door derden te leveren) infraroodontvanger/zender om de instructies van de afstandsbediening bij de RSX-1056 te kriijgen.

De tweede zone kan vanuit de hoofduisterruimte bediend worden met de toets "ZONE" op de voorkant van de RSX-1056 of metdezelfde toets van de afstandsbediening (U). Bediening vanuit de andere ruimte kan alleen met behulp van een extra infraroodunit (van b.v. Xantech)welke de infraroodsignalen doorstuurt waar de "ZONE REMIN" aansluiting op dechterkant van de RSX-1056.

Een paar punten waaraan u moet denken bij de Zone 2 functie:

• Er zijn tweepopties voor het instellen van het geluidsniveau in de alternatieve ruimte. Deze opties(Int)kunt u kiezen middels hetinfoschem configuratiemenu. Mogelijkheid 1: "VARIABLE", u hebft volledige controle op het geluidsniveau via de RSX-1056. Mogelijkheid 2: "FIXED" volumeregeling in de tweeede ruimte is via de RSX-1056 Niet mogelijk, het volume wordt op een bepaald vast niveau ingesteld. Dit kan handigঃn wanner de versterker in de tweeede ruimte van een eigenvolumeregelaar is voorzien of wanner het signalaal aan een distributieversterker met meerere volumeregelaars worden gestuurd.

• De afstandsbediening RR-1050 die worden geleverd bij de RSX-1056 kan alleen in de tweede zone gebruikt worden via een extra infraroodeenheid (zie boven). Hij kan zo geprogrammeerd worden dat hij dan ook broncomponenten via de infrarooduitgang van de RSX-1056 kan bedieren.
  Van alle analogue bronnen die op de RSX-1056 zijn aangesloten kurz u het signal doorsturen maar de tweede zone. Zone 2 werkst totaal onafhankelijk van de hoofdluisterruimte. U kurz dus voor de tweeede ruimte een bron kiezen en het volume regelen zonder de installmentie van de hoofdluisterruimte zichs te konnen beinvloeden.

• Vermijd het tegelijkkertijd zenden van het infraroodsaignaal waar het oog van de RSX-1056 en het oog van de tweede zone. Feitelijk betekent dat, dat de tweede zone zich als tijd elders in hetuis moet bevinden en dus onzichtbaar要去en voor de RSX-1056 zelf.

Het aan/uitzetten van Zone 2.

Zodra de hoofd aan/uitschakelaar op de achterkant van de RSX-1056 op "ON" staat kan de tweede zone onafhankelijk van de hoofduisterruimte aan- en uitgezet worden. Wanner u in de hoofduisterruimte op de ON/ OFF toetsen van de afstandsbediening drukt dan bedient u alleen de installmentie in die ruimte en heeft deze handeling geen invloed op de geluidsinstallatie in de tweede zone. Omgekeerd hebts iedere opdracht gemaakt in de tweede zone geen invloed op de installmentie in de hoofduisterruimte. Staat de hierboven genoemde hoofdschakelaar beschuer in de "OFF" positie, dan gebeurt nergens ie!

EXTRA INFORMATIE: Voor een correcte aan/uit bediening van de tweede zone要去 u de RSX-1056 in zijn fabrieksinstelling "DIRECT" latent staan of hem in "STANDBY"zetten middels het "OTHER OPTIONS" menu beschreiben in het hoofdstuk "Het opzetten van uw Installatie".

Bediening van Zone 2 vanuit de hoofdluisterruimte 6 11 15 A Q T U

U kunt de tweede zone aan/uitzetten, van ingang verwisselen en zijn volume instellen zowel middels de bedieningsorganen op de voorkant van de RSX-1056 als met de afstandsbediening. U doet dat door de toets "ZONE" (op afstandsbediening en RSX-1056) in te drukken. "Zone 2" verschijnt in hetinfoschem en/of op uw beeldbuis. De RSX-1056 is nu in staat om tijdelijk Zone 2 te bedieren. U krijgt ten seconden om het geluidsniveau en/of de ingangskeuze van de tweede ruimte te veranderen.

Het aan/uitzetten van de tweede luisterruimte (Zone 2):

1. Druk op de voorkant of op de afstandsbediening op de toets "Zone 2". De Zone 2 status verschijnt nu op uw_infoschem en/op uw beelduis.
2. Druk nu nogmaals op toets "Zone 2" om de tweede ruimtefunctie aan of uit te zetten.
3. Bereiken de RSX-1056 binnen tien seconden geen verdere instructies dan gaat de RSX-1056 waar terug op normale bediening.

Het veranderen van de bronkeuze voor Zone 2:

1. Druk op de toets "ZONE" van de RSX-1056 of de afstandsbediening. De Zone 2 status verschijnt nu op uw_infoschem en/of op uw beelduis.
2. Druk binnen tien seconden op een van de "INPUT" (ingangs)toetsen om de gewenste bron voor Zone 2 te kiezen. De geselecteerde bron verschijnt nu op het_infoschem. U(Intkont ook met de + / - toetsen van de afstandsbediening door de opties gaan.
3. Bereiken de RSX-1056 binnen tien seconden geen verdere instructies dan gaat de RSX-1056 waar terug op normale bediening.

Het veranderen van het volume in Zone 2:

1. Druk op de toets "ZONE" van de RSX-1056 of de afstandsbediening. De Zone 2 status verschijnt nu op uw_infoschem en/of op uw beeldbuis.
2. Verander binnen tien seconden het geluidsniveau van de andere ruimte, met de volumeregelaar op de RSX-1056 of met de toetsen "VOL" van de afstandsbediening. Het ingestelde niveau verschijnt nu op het_infoschem.
3. Bereiken de RSX-1056 binnen tien seconden geen verdere instructies dan gaat de RSX-1056 weeer terug op normale bediening.

Bediening van Zone 2 vanuit Zone 2 A O Q T

Met een goed geconfigureerd infrarood doorgeefsysteem heeft u met de RR-1050 volledige controle over de bediening van de tweede zone. U kutn dan een bron kiezen, het volume instellen en de hele zone aan/uitzetten. Wat voor commando u ook in zone twee geeft, hij heeft alleen impact op zone 2, alsof u een volkomen onafhankelijkte installmentie heeft voor die ruimte.

Om de tweede zone aan/uit te zetten, gebruikt u de "ON/OFF" toetsen van de RR-1050. Om het volume in te stellen gebruikt u de "VOLUME" toets van de RR-1050 en om een andere ingang te kiezen gebruikt u de "DEVICE/INPUT" toetsen van de RR-1050. U kut ook met de + / - toetsen van de afstandsbediening langs de ingangen gaan.

EXTRA INFORMATIE: De volume-instelling voor zone 2 is alleen beschikkaar als de optie "VARIABLE" is gekozen in het instelmenu. Met de optie "FIXED" ligt het lijnniveau waar Zone 2 vast.

Het opzetten van uw Installatie

De RSX-1056 biedt u twee informatiebronnen om u te helpen bij de bediening van uw installatione: Ten eerste worden iedere bedieningshandeling (volume, ingangs-wisseling etc.) op het_infoschem van de RSX-1056 en uw beeldbuis vertoond. Deze info's spreken voor zich.

Eenmeeruitgebrendinfosystemis(continu) beschikbaar zodra u de toets"MENU/OSD" van de afstandsbediening gebruikt.Deze scherminfomenu's leiden u door de configuratie en het opzetten van de RSX-1056.De instellingen die u dan maakt dragen eenmeer continu karakter omdat ze in het geheugen worden gezet, zodatezich tijdens de normale bediening van de RSX-1056aar geen zorgen over hoeft te make.

De_infoschemmenu's kunnen in meertere talen gesteld worden. Van fabriekswege staat de RSX-1056 op Engels ingesteld. Of uw taal in het lijstje is opgenomen leert u in de hier volgende instructies. Wenst u van taal te veranderen voordat u gaat configureren, ga dan maar "OTHER OPTIONS" van.Deze gebruiksaanwijzing.

De Beginselen van het Menu

De navigatietoetsen

De onderstaande toetsen worden gebruikt om door het_infoschermmenu te navigeren.

GUIDE

MENU

PREV CH

SEARCH -

SEARCH +

De "MENU/OSD" TOETS: Druk opdezetoets om de "SYSTEEM STATUS" te latent zien. Drukervoigens op "ENTER" (T) om in hethoofdmenu ("MAIN MENU") te komen. Dit

menu heeft verbindingen met alle andere menu's. Is er al een menu geopend druk dan nogmaals opdezetoets om het te sluiten.

De op- en neertoetsen ("UP/DWN"): Gebruik deze toetsen om van boven maar beneden door de menu's te gaan.

De plus- mintoetsen (^ + / - ^ ) : Gebruik deze toets om een bepaald onderdeel van het geopende menu te wijzigien.

De bevestigingstoets ("ENTER"): Als u in het "SYSTEM STATUS" menu bent drukt u op "ENTER" om in het hoofdmenu ("MAIN MENU") te komen. In ieder ander menu gebruikt u deze toets om uw gemaakte verandering te bevestigen en weer terug te gaan maar het hoofdmenu.

Het menu "SYSTEM STATUS"

SYSTEM STATUS

LISTEN:Tuner

VID INPUT:Video 1

RECORD:Source

MODE:Dolby Digital

INPUT:Coaxial 2

VOLUME:65

Het menu "SYSTEM STATUS" is een momentopname van de huidige instellenen en het startpunt om in alle andere menu's te komen. Dit scherm verschijnt wanner u de toets "MENU/OSD" indrukt en geeft u de onderstaande informatie:

"LISTEN": de ingang van de bron waar op dat moment maar luistert.

"VID INPUT": de video-ingang waar u op dit moment waar kijk. Dat kan zijn een van de "VIDEO 1-5" ingangen of "OFF" (videouit)zoals aangegeven in het "INPUT SETUP" menu. Hoogstwaarschijnlijk is dat het videosignaal dat bij die gekozen audiobron hoort, maar dat hooft Niet zo te�.

"RECORD": De gekozen bron voor audio/video opname.

"MODE": De gekozen wijze van (surround) weergave.

"INPUT": De soort van ingang voor de huidige bron: (optisch digitaal, coaxiaal digitaal, analogoog etc.).

"VOLUME": De volume-instelling van dit moment.

"ZONE": De huidige status van de tweede zone: ON (aan) of OFF (uit).

"SPEAKERS": Laat zien welke van de aangesloten luidsprekers er in functie zich.

Er kuren in dit scherm geen veranderingen gemaakt worden. Dit scherm geeft alleen informatie. Om maar de andere menu's te kuren gaan, drukt u op de toets "ENT" u komt dan waar terug in het hoofdmenu ("MAIN"). Om de RSX-1056 weer in+zijn normale doente latent komen en het infoschemr uit te zetten, drukt u nogmaals op de toets "MENU/OSD".

EXTRA INFORMATIE: Het "SYSTEM STATUS" menu verschijnt iedere keer zo'n vrij seconden wanner u het apparaat aanzet. Het scherm gaat vanzelfeerui.

Het hoofdmenu "Main Menu"

Via het hoofdmenu kut u tien configuratieopties bereiken. U komt in het hoofdmenu door op "ENTER" te drukken vanuit het "SYSTEM STATUS" menu, maar het kan ook vanuit de meeste andere menu's. Om bij het gewenste menu te komen gaat u waar aan toe middels de "UP/DWN" toetsen van de afstandsbediening en druk verwolgens op "ENTER". Wenst u weer op normale bediening over te gaan, druk dan op "MENU/OSD" van de afstandsbediening.

Het configureren van de Ingangen

Het bestemmen van de ingangen heeft een sleutelfunctie in de configuratie van uw RSX-1056. Met het configureren van de ingangen kunt u alle ingangen volkommen maar uw hand zetten: het type aansluiting, de gewenste (surround)weergavewijze, eigenaamplaatje en nog veel meer. De hier volgende schermmenu's zijn dus voor het configureren van de ingangen.

Het menu "Input Setup"

Met dit menu, dat u kan bereiken via het hoofd "MAIN" menu, configureert u de brongingangen. De opties die u kut selecteren met de "UP/ DWN" toetsen zich als volgt:

"LISTEN": Met deze optie=kunt u de bron (CD, TUNER, TAPE, VIDEO 1-5 en MULTI INPUT) wijzigen waarnaar op deze ingang wenst te luisteren. Naast het veranderen bent u tevens in staat这点ing opnieuw te configureren.

"VID INPUT": Met deze optie kiest u de videobron welke u wenst te zien bij de geluidsbron die staat aangegeven in de eerste regel.

Mogelijkheden: "VIDEO 1-5" en "OFF" (uit, geen beeld dus). Normaal gesproken kiest u het beeldsignaal dat bij het geluid hoogt, maar u hebftECHTER de mogelijkheid een andere beeldbron te kiezen. Voor pure geluidsbronnen zoals een cd-speler zet u de beeldingang dus op "OFF" sondern er toch niets te zien valt.

"INPUT LABEL": U=kunt de achtletterige\ namen van de ingangen zich aanpassen.\ Selecteer de lijn om het naamgeven te starten.\ De eerste letter knippert nu.

1. Werk met de + / - toeisen van de afstandsbediening om de gewenste letter te vinden uit de lijst van möglichkheden.
2. Druk verzolgens op de toets "ENT" om de letter te bevestigen en ga waar de volgende positie.
3. Herhaal stappen 1 en 2 tot de neue waamCLAar is (inclusief de spaties max. 8 letters).Nadat u de laatste maal de toets "ENT"heeft ingedrukt worden de neue waam inhet geheugen gezet.

"INPUT": Wijst de fysieme ingang toe aan de bron die staat aangegeven op de eerste regel van dit menu. De möglichkeden zijn: "ANALOG", 3x "OPTICAL" (OPTICAL 1-3) en 5x "COAXIAL" (COAXIAL 1-5).

Wanneer voor een digitale ingang is gekozen,
zal bij weergave via deze ingang de RSX-1056
eerst maar een digitaal signala Zoeken, vindt
hij dat Niet dan zal op de analoge ingang
worden overgeschakeld.

Wanneer voor een analoge ingang is gekozen, zal bij weergave via deze ingang de RSX-1056 nooit voor een digitaal signal aan die ingang staan. Dus de keuze voor analoog is bepalend voor de weergavewijze van de RSX-1056 van die bepaalde ingang. Wij adviseren om bij brunnen met een digitale uitgang voor de keuze digitaal te kiezen, de RSX-1056 kan dan zichl kiezen met zichn "auto-sensing" systeem.

EXTRA INFORMATIE: Wanneer u een bron met een digitale uitgang selecteert, za het digitale signal als tijd maar de digitale uitgangen voor opname worden gestuurd.

"CINEMA EQ": Met deze optie kurz u de geluidskwaliteit van oude films wat aanpassen aan de acoustiek van uw ruimte, tenslotte heeft u geen bioscoop. Vooral de wat slissende hogetonen, kenmerkend voor oude films, worden aangenamer om aan te horen. U kurz deze optie als vaste instelling kiezen voor een bepaalde ingang, maar normal gesproken staat这点e optieuit (OFF). Tenzij u over een bepaalde ingang altijd dit soort films weergeeft en u dus dan altijd last zou hebben van dat wat aggressieve ouderwetse filmgeluid.

"12V TRIGGER": De RSX-1056 heeft drie z.g. "trigger" uitgangen (genaamd: 1, 2 en Zone 2). Met deze triggeruitgangenkest u andere apparatuur middels een 12 volt signaal aan en uitzetten. Dit aan/uitzetten van apparatuur worden gekoppeld aan een bepaalde ingang. Voorbeeld: ledere ker wanner u "VIDEO 1" kiest wordt automatisch uwDVDspeler geactiveerd. De combinatiemogelijkheden die u heeft zich: 1/2/ALL (allemaal)/NO (geen).

"DEFAULT MODE": U kunt voor iedere ingang een vaste (surround)weergavewijze instellen. Deze vaste instelling worden dan altijd door de RSX-1056 gezruikt, mits een bepaald signal de automatische conversie activeert of amat u middels instructies op de afstandsbediening of op de voorkant van de RSX-1056 met een van de surroundmodus toetsen anders bepaalt.

EXTRA INFORMATIE: De vaste (surround)-installingen worden voor iedere ingang zowel digitaal als analogog apart opgeslagen.

De instelmogelijkheden die u ter beschikking staan zich: Dolby Pro-Logic II, Dolby 3 Stereo, Music 1, 2, 3, en 4, vijfkanalen stereo, zevenkanalen stereo,weekkanalen PCM, DTS Neo:6, "bypass" (alleen voor analoge ingangen) en stereo.

EXTRA INFORMATIE: De hier volgende typenschijfjes en digitaal programmamateriaal worden over het algemeen automatisch gedetecteerd en behoeven dus geen extrahandelingen uwerzijds om correct vertaald te worden: DTS, DTS-ES, Matrix 6.1, DTS-ES Discrete 6.1, Dolby Digital, Dolby Digital Surround EX, Dolby Digital 2-channel, MPEG Multichannel, PCM 2-channel, PCM 96 kHz, MP3, HDCD en HDCD 96 kHz.

Dolby Digital en DTS bronnen worden automatisch herkend en vertaald. De door uzelf gemaakte instelling vertelt de RSX-1056 aller wat te doen als hij een andersoortig signal tegenkomt. Voorbeelden: u zal waarschijnlijk de RSX-1056 wollen instrueren, dat hij een signal op de cd-ingang gewoon in twee kanalen stereo za要不要en weergeven, dat hij een signal op deDVD-en videoingang Dolby Pro-Logic gewijze za要不要en vertalen t.b.v. het matrix geocodeerde Dolby surround materiaal en dat de tuningeringang b.v. én van de "MUSIC" bewerkingen toebedeeld krijgt.

In eenaar gevallen kan uwzfelfgemaakte voorinstelling uitgeschakeld worden middels de "SUR ^+ toets op de afstandsbediening of

de weergavewijzetoetsen op de voorkant van de RSX-1056. Zie hiervoor het hoofdstuk: De handmatig te kiezen Surround Instellingen" om te lezen over het hoe en waarom.

Twee van de zelf in te stellen weergavewijzen in dit menu bieden u nog extra opties. Bij Dolby Pro-Logic II en bij DTS Neo:6 kurz u kiezenCUSen "CINEMA" en "MUSIC". In dit menu wordenzowel bij Dolby Pro-Logic II als bij DTS Neo:6 deze extra instelleningen getoond. Hierbij verandert de functie van de "ENTER" toets, deze neemt u nu mee waar een submenu, waarin u bovengenoemde instelleningen kurz veranderen alsmede nog andere parameters betreffende Dolby Pro-Logic II en DTS Neo:6 omzetting. Zie de volgende sectie voor meer informatie hierover.

"GROUP DELAY": of te wel tijsdsvertraging t.b.v. de "lipsynchroniteit". Met deze instelmogelijkheid kut u het geluid vertragen t.o.v. het beeld. Dit kan heel nuttig zich bijDVD's en tv-signalen, die een bepaalde bewerking hebben ondergaan waardoor het beeld achechterloopt op het geluid. Ook bij tv-programma's waarbij u het geluid van de tuner wenst te horen kan de synchroniteit weeenszoek zich. Deze optie geeft dan redding.

Het bereik van de vertraging die u ter beschikking staat loopt van nul tot een halve seconde in delen van 5 ms. UCNT deze Voorinstelling voor iedere ingang apart maken, de vertraging wordt dan gerealiseerd iedere ker wonneer u die bepaalde ingang seleeteert. Deze Voorinstelling kan tijdelijk wordenuitgeschakeld, zowel op het frontpaneel als middels de afstandsbediening.

"OPTIONS": Deze info krijgt u alleen maar te zien bij Dolby Pro-Logic of DTS Neo:6 weergavewijze. Selecteer deze lijn en druk verwolgens op "ENTER". U krijgt nu een submenu te zien, met extra mogelijkheden voor deze beiden surround weergavewijzen. Zie hieronder.

Om'erug te kerenaar het hoofd ("MAIN") menu van het "INPUT SETUP" menu (behalve wanner u bezig bent in Dolby Pro-Logic II of DTS in het "SURR MODE" veld), moet u nogmaals op "ENTER" drukken. Om deinfoschermen uit te zetter en weeper op normale bediening over te gaan moet u op de "MENU/ OSD" toets drukken.

Het configureren van de Meerkanaleningang

INPUT SETUP

LISTEN:Multi Input

VID INPUT:Video 1

INPUT LABEL:

12U TRIGGER:1

LFE REDIRECT:On

MAIN MENU

Wanner "MULTI INPUT" is gekozen in het "INPUT SETUP" menu, verdwijnen bijna alle beschikbare opties om te latent zien dat deze ingang een directe puur analogue is en voor bij gaat aan alle digitale bewerkingsmogelijkheden waar de RSX-1056 zo rijk mee bedeel is. Ook de "INPUT" "CINEMA EQ en "DE-FAULT MODE" acties+zijn Niet möglich waar ze allemaal digitaal beladen zijn.

Wel beschikbaar zijn "VID INPUT", "INPUT LABEL" en "12V TRIGGER" en functioneren zoals ze elders beschreiben waren.

Een neue optie doeet hier zichin intrede: "LFE REDIRECT". Dit is een alternatie wijze om met de lagetonen om te gaan. Zoals u weet zichn de acht kanalen van de meerkanaalsingang een pure analoge aangelegenheid: het signal wordt zonder enige digitale inmenging, vanaf de ingang via de volumeregelaar direct gevoed aan deuitgangen. Ook met de lagetonen worden in principi niets gedaan. Dus de lagetonen die de subwooferingang binnenkomen, gaan er ook zo weeer uit.

Dit staat is wellicht nicht ideaal voor een meerkanaalsinstallatie met (relatiefkleine) satellitluidsprekers waarin een actieve subwoofer werkzaam is. Daarvoor is de "LFE REDIRECT" optie door ons bedacht. Deze geefte de zeven hoofdsignalen door zoals hierboven omschreiben, maar duplicateert.Deze zichde signalen ook nog een keer om er vervolgens een totaal monosignaal van te makeen, dit signaal door een laag doorlaatfilter (100Hz) te sturen en tenslotte dit te voeden aan de subwooferuitgang. De subwoofer krijgt dus nu een opgeteld monosignaal van de zeven kanalen waaruit alle tonen boven de 100Hz verwijderd zijn.

Wenst u pure analoge directe onvervalste meerkanalenweergave, zet dus dan de "LFE REDIRECT" optie ut ("OFF"). Zet deze optie aan wanner u de subwoofer wilt aansturen met een opgeteld mono subwooersignaal.

Wanner u Dolby Pro-Logic II (x) voor een bepaalde ingang in het "INPUT SETUP" menu heeft gekozen, bieden er zich in het submenu nog eenpeer mogelijkheden aan om de weergavekwaliteit gedurende film en/of muziekweergave te optimaliseren. Dolby ProLogic II kan namelijk gebruik make van mathematische rekentrucs, die een middenkanaal en acheterkanalen konnen berekenen uit twee kanalen (gewoon stereo dus) bronmaterial.

Op de eerste lijn in dat submenu=knt u kiezenuit twee manieren van "matrix" vertaling:CINEMA" en "MUSIC".Gebruik de ^ 一 + / - ^ 一 toetsen van de afstandsbediening om degewenste weergavewijze te selecteren.

Kies voor "CINEMA" om de soundtracks van Dolby Surround films te verbeteren. Dit betreft ook de scheidingCUSSEN de kanalen en het totale frequentiebereik.

Kies voor "MUSIC" om de weergavekwaliteit van muzikaal programmamateriaal te optimaliseren. In het submenu "MUSIC" worden u nog drie opties (op de beeldscherm-informatie) geboden. Gebruik de "UP/DWN" toetsen om een bepaalde optie te kiezen en gebruik de + / - toetsen om een bepaalde parameter te konnen kiezen.

• "PANorama": Deze instelling vermbradt het stereobeeld door de achechterluidsprekers bij de weergave te betrekken om zo een heel suggestief geluidsbeeld te creeren. De mogelijkheden zijn "ON" en "OFF" (aan/uit dus).
• "DIMENSION": Met deze optie kunt u het gehele geluidsbeeld wat verder weg of dichterbij zetten. In stapjes van 0 t/m 6, kunt u met zeven instellenen deplaatsing van het geluidsbeeld bepalen. Bij de

instelling 0 wordt het geluidsbeeld maarachten geschoven voor een optimaal surroundeffect en bij 6 wordt het geluidsbeeld zo zichbij möglich gezet voor een minimaal surroundeffect. Instelling 3 is de neutrale stand:tussen deze twee extremen.

• "CENTER WIDTH": Met de Center Width optie bent u in staat een breder geluidsbeeld te creeren door het signaal, bestemd voor de middenkanaalluidspreker,meer maar de linker en rechtter voorluidsprekers te delegeren. In alotstappen van 0 t/m 7 kunt u dit effect maar uw hand zetten. Bij deinstalling "0" is alles zo als het is en krijgt de middenkanaalluidspreker het signaal waar hijrecht op heeft.

Naarmate u maar een hogere instelling gaat, gaat er steeds meer middenkanaalsignaal maar links- en rechtsvoor, om bij instelling "7" de centerluidspreker volkommen het zwijgen op te leggen en al het signaal voor deze luidspreker maar de twee voorluidsprekers te sturen, voor een zo breed möglichk geluidsbeeld.

Wanneer u al uw instellingen gemaakt heeft gaat u waar de "INPUT SETUP MENU" lijn en drukervoigens op "ENTER" of druk alleen op de toets "ENT".

DTS Neo:6

Wanner u DTS Neo:6 voor een bepaalde ingang in het "INPUT SETUP" menu heeft gekozen, bieden er zich in het submenu nog eenaar maybeijkheden aan om de weergavekwaliteit gedurende film en/of muziekweergave te optimaliseren. DTS Neo:6 kan namelijk gebruik make van mathematische rekentrucs, die een middenkanaal en achterkanalen konnen berekenenuit twee kanalen (gewoon stereodus) bronmaterialiaal.

Bij DTS Neo:6 is er slechts een keuzemogelijkheid: "CINEMA" of "MUSIC". Gebruik de "+" /-toetsen van de afstandsbediening om vaninstelling te veranderen.

• Kies "CINEMA" om de weergavekwaliteit (tijdens DTS Neo:6 weergavewijze) van (oude) soundtracks te verbeteren.
• Kies "MUSIC" om de weergavekwaliteit (tijdens DTS Neo:6 weergavewijze) van muzikaal programmamateriaal te verbeteren.

Wanner u al uw instellingen gemaakt heeft gaat u waar de "INPUT SETUP MENU" lijn en drukervoigens op "ENTER" of druk alleen op de toets "ENT".

Het configureren van de Luidsprekers en alles waar Omheen

Dit hoofdstuk van het configuratieproces behelst onderwerpen aangaande de geluidsweergave, zoals het bepalen van het aantal luidsprekers, de controle over de lagetonenweergave, met waar bij alles aangaande het instellen van de subwoofer, het inregelen van de geluidsniveauaus van de onderlinge kanalen, alsmede de vertragingstijden en de toonregelinstelleningen.

Het begrip luidsprekerconfiguration

Het aantal luidsprekers in een surroundinstallatie kan zeer verschellen alsmede huncapaciteit om lagetonen al dan Niet op eencorrecte wijze te kunnen weergeven. Met deRSX-1056 kut u al deze "problemen" hethoofd bieden. U moetECHTER om alles in goedebanen te leiden de RSX-1056 precies vertellenhoe uw installmentie er uitziet: hoeveel luidsprekersaan uw systeme deelnemen, wat voorluidsprekers dat zich i.v.m.hun lagetoneweergave en Hoe u deze lagetonen over henwenst te verdelen.

EXTRA INFORMATIE: Er zijn twee soorten van lagetonenweergave in een surroundsystem: ten eerste de gewone lagetonenhoud die je normal in alle soorten van geluidsregistraties tegenkommen. In surround heb je die in principe in alle (5 de) hoofdkanalen. Simpel gesteld de "bassen" in jegere soort van muziek. Bij Dolby Digital en DTS erchter is er ook nog spreke van een special subwooferkanaal: de .1 in 5.1. In dit kanaal stopt de (film)geluidsregiseur�n bommen en granaten,�n auto- en vliegtuigcrashes,�n aardbevingen en

vulkaanerupties en wat hij nog meer kan verzinnen om de bioscoopsensatie teervolmaken. Het gebruik van dit subwooferkanaal verschilp per film enorm. Buiten Dolby Digital en DTS worden (nog) geen gebruik gemaakt van zo'n subwooferkanaal.

De onderstaande luidsprekerconfigatie rept over "LARGE" (groot) en "SMALL" (klein). Dit groot enklein slaat更是 op de prestatie van de betreffende luidsprekers dan om de fysieme afmetingen. Een luidspreker die het volledige frequentiespectrum tot ver in het laag aan kan, wordt verondersteld een grote luidspreker te zich, hoewel die helemaal Niet zo groot hoeft te zich. Een luidspreker met een beperkte basweergave hoe groot hij ook is, wordt verondersteld als klein. Bedenk dat "Large" in dit geval dus betekent het hunnen weergeven van het gehele frequenciespectrum en "Small" luidsprekers die dat vanwege hun kwaliteit of afmetingen minder goed hunnen.

De vier hier volgende voorbeelden illustreren wat het principe is anschter het "lagetonenmanagement" en de vele möglichkheden die er zich.

• Vijf grote ("LARGE") luidspeakers en een subwoofer: Bij een dergelijkke installmentie is het dirigeren van de lagetonen Niet nodig. Alle vijf luidspekers geen het laag waar dat in hun kanaal aanwezig is en de subwoofer geeft alleen die lagetonen wee der in het subwooferkanaal worden aangeboden. Afhankelijk van de film, kan er dus een minimaal gebruik gemaakt worden van dat subwooferkanaal, dus van de subwoofer. Ondertussen krijgen de luidspekers van de andere kanalen en de versterkers die ze要去en aandrijven gewoon het hele geluidsspectrum voor hun kiezen.

• Vijf grote ("LARGE") luidsprekers en geen subwoofer: Ook in deze configuratie geen de vijf luidsprekers het volledige geluidsspectrum waar dat ze wordt aangeboden vanaf de oorspronkelijke filmkanalen. Echter zonder de aanwezigheid van een subwoofer要去 het laag van het subwoofer (LFE) kanaal worden verdelijk over de andere kanalen, dus luidsprekers. Dit vergt wel erg Veel van luidsprekers en hun versterkers, waar ze nu hun eigena lagetonen要去en weergeven en dat van het vaak wel erg veel vragende/gevende subwoofer (LFE) kanaal.

• Allemaalkleine ("SMALL") luidsprekers en een subwoofer. Nu worden de lagetonen van alle kanalen en het laag van het subwooferkanaal gedirigeerdaar de subwoofer. Dus alle lagetonen worden in deze configuratie door de subwoofer gereprodueerd. Eendergelijkudeidsprekerinstellingheeft zo zijn voordelen:alle lagetonen worden weergeveen door de luidspreker die waar het meest geschikt voor is en de andere luidsprekers en hun versterkers+kennen met het groote gemak zag maar (figuurlijk dan) fluitend hun werkdoen.Dus minder vorming en gestressed geluid.Deze opzet adviseren wij wonneer u boekenplankluidsprekers heeft, maar ook bij gebruik van wat grotere luidsprekers adviseren wij u eens deze configuratie te proberen.Vooral bij de aanwezigheid van Niet al te grote eindversterkers kan met deze manier van instellen kwaliteitswinst te halen+zijn.

• Grote ("LARGE") luidsprekers aan de voorkant enkleine ("SMALL") luidsprekers voor de achterkant en het middenkanaal, met een subwoofer. Het eigenaag van het middenkanaal en de beiden surroundkanalen worden in deze configuratie zowel maar de groe Voorluidsprekers als� aan de subwoofer gedirigeerd, maar ook het laag voor de subwoofer worden aan de beiden Voorluidsprekers toebedeeld en de subwoofer krijgt ook alles wat aan lagetonen voorhanden is voor+zijnkiezen (maar dat kan "ie makkelijk aan). Dit lijkt een afdoende optie voor een dergelijkke installmentie, maar u heeft de kans dat de lagetonen toch wel een wat "zwemmerig" karakter krijgen t.o.v. de altemaal Klein ("SMALL") instelling.

EXTRA INFORMATIE: Een alternatie manier omkleine luidsprekers samen met een subwooferte gebruiken, is dekleine voorluidsprekers aan te sluiten via het scheidingsfilter van de subwoofer (indien aanwezig) en de subwooferaan te sluiten op de "FRONT" aansluitingen van de betreffende eindversterker. Op.Deze wijze moet u de voorluidsprekers als groot "LARGE" classificeren en de subwoofer optie op alle surroundmogelijkheden uit (OFF) zetten. Op deze manier gaat geen enkele informatie

verlorenaar het complete signaal volgens de instellingaargropte"LARGE"Luidsprekersword gestuurd.Deze methode zal in vrijwel alle gevallen de optimale bliken te zich,haar de subwoofer nuveelbetter met het geheel integgreert en de satellitfluidsprekers precies dat frequentiespectrum krijgenwat ze aankonnen. Het inregelen van het systeem wordt er nicht eenvoudiger door,maar het is echtdemoite waard!

Het instellen van de luidsprekerstructuur

SPEAKER SETUP

FRONT:Large

CENTER:Large

SURROUND:Large

CENTER BACK:Large1

SUBWOOFER:Yes

ADVANCED:Enter

MAIN MENU

In het "SPEAKER SETUP" menu=kunt u de RSX-1056 op de hoogte brengen van uw specifieke luidsprekeropstelling. U bereikt dit menu via het hoofd "MAIN" menu.

De volgende opties zijn voor de luidsprekers beschikbaar:

De voor "FRONT" luidsprekers (small/ large): Deze menukeuze wordt bepaald door de soort van de hoofduidsprekers. Gebruik de instelling "LARGE" wanner u grote luidsprekers gebruikt die het volledige frequenciespectrum aankonnen en "SMALL" wanner ukleine luidsprekers als hoofduidsprekers gebruikt, die Niet het volledige frequenciespectrum (goed) aankonnen en/of wanner u de lagetonen wilt lately weergeven door een subwoofer die in het totaalsystem is opgenomen.

De middenluidspreker(s) "CENTER" (small/large/none): Gebruik de instelling "LARGE" wanneer u een grote luidspreker gebruikt die het volledige Frequentiespectrum aan kan. (Deze optie is nicht beschikkaar als ukleine voorluidsprekers heeft.) In deze instelling worden alle lage tonen door de middenluidspreker zich weergegeven. Gebruik de instelling "SMALL" wanneer u eenkleine middenluidspreker gebruikt. Gebruik de instelling "NONE" wanneer uw installmentie Niet over een middenkanaalluidspreker beschikt. In dat geval zal de middeninformatie over de beiden voorluidsprekers verdoeffel worden.

De hinterluidsprekers "SURROUND" (small/large/none): Gebruik deinstilling "LARGE" wanneer u grote luidsprekers gebruikt die het volledige frequenciespectrum aankonnen. (Deze optie is nicht beschikkaar bij keine voorluidsprekers.) Gebruik de instelling "SMALL" wanneer u bleine achterluidsprekers gebruikt. De lagetonen worden in deze instelling toegevoegd aan de grote luidsprekers in het systeme of, indien aanwezig, aan de subwoofer. Heeft u geen achterluidsprekers kies dan "NONE". In dat geval zal dechterinformationatie over de andere luidsprekers verdoeffel worden.

De middenachterluidspreker(s) "CENTER BACK" (large1/large2/small1/small2/ none): De/Newe6.1 en 7.1 surroundsystemen konnen zowel van een als van twee middenachterluidsprekers gebruik maken. Gebruik de instelling "LARGE" wanner u een luidspreker gebruikt die het volledige frequenciespectrum aan kan. (Deze optie is nicht beschikbaar als ukleine voorluidsprekers heeft.) Stel in op "LARGE1" als u slechts over een middenachterluidspreker beschikt (6.1) en op "LARGE2" als u over twee van dergelijk luidsprekers beschikt (7.1). In deze instelling worden alle lage tonen door de middenachterluidspreker zich weergegeven. Gebruik deinstilling "SMALL" wanner u eenkleine middenachterluidspreker gebruikt of als u de lagetonen door een subwoofer wilt latent weergeven. Stel in op "SMALL1" als u slechts over een middenachterluidspreker beschikt (6.1) en op "SMALL2" als u over twee van dergelijk luidsprekers beschikt (7.1). Gebruik deinstilling "NONE" wanner uw installment Niet over een middenachterluidspreker beschicht. Met middenachterluidsprekers aangesloten, komen de Rotel XS (extra Surround), Dolby Digital EX, DTS-ES, Dolby Pro-Logic II, DTS Neo:6 en andere 6.1 en 7.1 vertalers naturlijk optimaal tot hunrecht.

SUBWOOFER (yes/no/max): Bent u in het bezit van een actieve subwoofer dan zet u uiteraard deze instelling op "YES". Gebruikt u geen subwoofer dan is de keuze "NO". Ook is deinstelling "NO" wonneer u de subwoofer op de voorkanalen heeft aangesloten als hiervoor besproken. Kies "MAX" als u alle lagetonen van het surrounddebeuren door de subwoofer wilt latent weergeven (ook die van de grote ("LARGE") luidspreakers. Deze instelling geeft u de Beste lagetonenweergave onder alle omstandigheden bij gebruik van een subwoofer en allemaal grote luidspreakers.

ADVANCED: De luidspreker configuratie is een kwestie van globaal instellen en hoeft in principe maar eenmaal gedaan te worden. Echter voor de kritische onder u biedt de RSX-1056 de mogelijkheid om voor iedere surround weergavewijze(AParte instelleningte makeen.Ga in hetinfoschem op de lijn "ADVANCED"staan en drukervolgens op "ENTER"om in het "ADVANCED SPEAKER SETUP"menu te komen.

Om een instelling in de luidsprekerconfiguration te veranderen gaat u met de "UP/DWN" toetsen maar de lijn van de gewenste mogelijkheid en kiest u met de + / - toetsen de juiste instelling. Om waar terug te keren maar het "MAIN MENU" gebruikt u de toets "ENTER". Wenst u terug te keren maar standard bediening druk dan op de "MENU/OSD" toets.

Voor vrijwel alle voorkomende omstandigheden zich de globale instellenen die we zojuist besproken hebben afdoende voor een goede (surround)weergave. De RSX-1056 biedt u城县 de mogelijkheid om voor vier weergavewijzen individuèle instelleningen te make n.t.w. Dolby, DTS, Stereo en Music. Voorbeeld: U kurz Dolby en DTS helemaal inregelen voor 5.1 gebruik, terwijl u bij stereoweergave, slechts twee luidsprekers wenst te horen al dan Niet met een toegevoegde subwoofer. Daar bij kurz u in het "ADV(anced) SPEAKER SETUP menu ook nog de wisselfrequentie van alle kanalen instellen.

EXTRA INFORMATIE: In de meeste surroundInstallations zullen de instellenen zoals ze nu gemaakt zich goede tot zeer goede resultatengeven en zich dus verdere instellenen Niet nodig. U moet dus wel zeer specifieke en goede redenen hebben en zeer goed weten waarmee u bezig bent om u aan verdere "finetuning" te wagen. Bedenktu zich nu, dan kunt u de rest van dit verhaal tot aan het onderwerp "SUBWOOFER SETUP" overslaan.

De volgende instellingen staan in het "ADV SPEAKER SETUP" menu tot uw beschikking:

"SPEAKER" (front/center/surround/ center back/subwoofer) (resp. voor/ midden/chter/midenenachter en subwoofer): Kies de luidsprekers waarvan u de instelleningen wenst te wijzigen.

"CROSSOVER" (40Hz./60Hz./80Hz./ 100Hz./120Hz./150Hz./200Hz.): Normaal gesproken is er een ingestelde wisselfrequentie:tussen alle "SMALL" luidsprekers energijds en de subwoofer anderszijds.Deze bepalende wisselfrequentie wordt ingesteld in het "SUBWOOFER SETUP" menu en wordt iets verderop besproken.

Wanneer u voor het eerst het "ADV. SPEAKER SETUP" menu binnentreedt ziet u de bepalende wisselfrequente ("CROSSOVER") op de tweede lijn staan. Verander ze deze frequenta alleen als u wilt dat de betreffende luidspreker (van de eerste lijn) een andere wisselfrequente moet hebben dat die van de subwoofer. Voorbeeld: Als de bepalende/subwoofer wisselfrequente staat ingesteld op 80Hz . en u wenst de voorluidsprekers pas over te laten gaan bij 60Hz . dan stelt u voor de voorluidsprekers ("FRONT") op de lijn "CROSS-OVER" de frequente op 60Hz . in. Deze installing waar dus ALLEEN over de overgangsfrequente van de betreffende luidspreker(s) en Niet over de wisselfrequente van de subwoofer (LFE kanaal). De instilling "OFF" (uit) betreft alleen het LFE-kanaal en betekent dat bij zeinstalling het volledige freientreiegebied maar de subwoofer worden gestuurd om gebruik te konnen makeen van het interne wisselfilter van de subwoofer.

EXTRA INFORMATIE: Wanneer in dit menu of in het "SPEAKER SETUP" menu voor de luidsprekeroptie "LARGE" is gekozen, dan zich deze wisselfrequentiemogelijkheden Niet beschikbaar. Er worden namelijk vanuit gegaan dat een groe ("LARGE") luidspreker het gehele freiendentiebereik aan kan en dus deze wisselfrequentie-instellenen Niet nodig zich. Omgekeerd is het ook Niet möglichk om wanneer u metkleine("SMALL")luidsprekers werkt de wisselfrequentie van het LFE-kanaal (subwoofer)uit te zetten. De wisselfrequentieoptie is ook nicht beschikbaar op de meerkanaals ("MULTI INPUT") ingang.

DOLBY (large/small/none) (groot/klein/geen): Op deze lijn=kunt u bepalen wat voor luidsprekers u gebruikt. De invulling van deze lijn negeert de instellingen, die gemaakt zich in het luidspreker configuratie ("SPEAKER SETUP") menu. De hier gemaakte instellingen hebben alleen effectijdens Dolby Digital en Dolby ProLogic II weergave.

DTS (large/small/none) (groot/klein/ geen): Als hierboven, met dien verstande dat de instellen den hier gemaakt alleen effect hebben tijdens DTS en DTS Neo:6 weergave.

STEREO/MPEG (large/small/none) (groot/klein/geen): Als hierboven, met dien verstande dat de instellenen hier gemaakt alleen effect hebben tijdens Stereo Surround weergave.

MUSIC (large/small/none) (groot/ Klein/geen): Als hierboven, met dien verstande dat de instellenen hier gemaakt alleen effect hebben tijdens MUSIC 1-4 DSP weergave.

EXTRA INFORMATIE: Wanner u heeft bepaald dat de hoofd (front) luidsprekers gebruik maken van de bepalende wisselfrequentie ingesteld in het "ADV SPEAKER SETUP" menu, zich de instellingen "large/small/none" nicht meer beschikbaar voor de andere luidspeakers. Hun wisselfrequentie worden bepaald door de frequentie ingesteld in het luidsprekerconfiguratie ("SPEAKER SETUP") menu.

Het configureren van de Subwoofer

In het menu "SUBWOOFER SETUP" kut u het punt instellen, vanaf welke frequentie de subwoofer begint te werken en tevens de geluidssterkte bij≦iedere individuele surround weergavewijze.

"CROSSOVER" (40Hz./60Hz./80Hz./ 100Hz./120Hz./150Hz./200Hz./OFF):

Middels deze instelling bepaalt u zowel de wisselfrequentie waarop de subwoofer begint

te werken als de frequentie waarop uw satelliet ("SMALL") luidsprekers het voor gezien/ gehoor mogen houden. Om deze frequentie in te kunnen stellen要去 met de "UP/DWN" toetsen op "CROSSOVER" staan en kiest u de gewenste frequentie met de + / - toetsen. De 80Hz en 100Hz posities zijn de tweete meest gebruekte frequencies. Gebruik deze dan ook tenzij u specifieke redenen heeft om hiervan af te wijken.

Bij de positie uit ("OFF") krijt de subwoofer het gehele frequentiespectrum toedeedeld. Nu kutu middels de mogelijkheden die de subwoofer zelf biédt, de wisselfrequency en wellicht ook de afval "SLOPE", in stellen. Bij de instelling "OFF" wordt de frequenta 100Hz. automatisch geactiveerd voor allekleine ("SMALL") luidsprekers in het systemm.

EXTRA INFORMATIE: De bepalende wisselfrequentie kan omzeild worden door een eigen frequentie in te stellen voor alle surroundluidsprekers in het "ADV SPEAKER SETUP" menu. In de meeste surround installations darüber werkdt de bepalende wisselfrequentie uitstekend en behoelt dus geen verdere aanpassing.

DOLBY DIGITAL:

DOLBY PLII:

DTS:

STEREO/MPEG:

MUSIC:

MULTI IN:

Op deze lijntjes kunt u deinstallen omzeilen die u in het testtoonmenu, voor iedere individuele weergavewijze voor de subwoofer, heeft gemaakt. Als u vanuit het hoofd "MAIN" menu in het "SUBWOOFER" menukomt, staat automatisch de huidige weergavewijze aangeduid. Gebruik de + / - toetsen om het subwooerniveau in te stellen voor deze weergavewijze. De mogelijkheden zijn "OFF" (bij deze weergavewijze doeet vanaf nu dus de subwoofer Niet meer mee) en instellenen van -9dB. tot +9dB. en MAX. = +10dB. 0dB. betekent het geluidsniveau van de hoofdinstelling. Ledere andere instelling is een afwijking t.o.v. dativeau. Heeft u dus bij een bepaalde weergavewijze het subwooerniveau op -2 dB. ingesteld dan is de subwoofer altijd 2dB. zachter t.o.v. de andere weergavewijzen. Gebruik deze instellingsmogelijkheden om de subwoofer bij alle weergavewijzen optimaal aan te passen. Het veranderen van het

bepalende of "master" subwooferniveau vermeerdert of vermindert de niveaus van alle weergavwijzen.

EXTRA INFORMATIE: In dit menu=kunt u alleen de hier genoemde weergavewijzen veranderen. Om ook de andere weergavewijzen te kunnen instellen moet u deze oproepen middels de toetsen op het frontpaneel of de toetsen van de afstandsbediening.

Wij adviseren u om een tijdje te wennen aan de 0 dB. instelling die u heeft bereikt bij de basisinregeling van de installmente en bij verder inregelen deze instelling ook alsuitgangspunt te gebruiken. Eerst na een zekere gewenningsperiode zult u ontdekken dat bij een bepaalde weergavewijze de subwoofer altijd net iets te zacht of te hard staat. Pas dan is hetrijk om het niveau van uw subwoofer aan te passen. Heeft u eenmaal de juiste instelling bereikt dan zult u merken dat verdere correctie vrijwel nooit meer nodig is.

EXTRA INFORMATIE: Bij weergave van Dolby Digital en DTS programmamateriaal konnen verzare spectaculaire lagetonen efecten worden gebruikt, die een hevige aanslag op uw subwoofer konnen betekenen. Als u bij dergelijkke passages uw subwoofer zo nu en dan hoor zwichten onder dit geweld, kan u in overweging nemen het subwoofer (LFE) niveau, tijdens Dolby Digital en DTS weergave, wat lager in te stellen. In de andere (surround)weergavewijzen is er geen LFE kanaal als zodanig en hoeft u dus ook nicht bang te+zijn dat de subwoofer wat overkomt.

Om waar terug te keren maar het hoofd "MAIN" menu drukt u op de toets "ENTER" en verwolgens op "MENU OSD" om weeer op normalaal functioneren over te konnen gaan.

Met dit menu=kunt u middels roze ruis de geluidssterkte van alle kanalen aan elkaar gewijk make. Dit is essentieel voor een perfecte surroundweergave en garandeert u een geluidsbeeld zoals de klankregisseur dat oorspronkelijk bedoeld heeft.

EXTRA INFORMATIE: Als u in de configuratie heegt gekozen voor de optie twee middenachterluidsprekers, dan ziet u een extra involregel verschijnen. U heeft nu de mogelijkheid de niveaus van de beiden middenachterluidsprekers onaflankelijk van elkaar in te stellen: "CENTER BACK 1" en "CENTER BACK 2".

Om het testtoonmenu te konnen bereiken mag de RSX-1056 zich in iedere surround weergavemodus bevinden, behalte als een ingang "BYPASS" is geconfigureerd, met uitzondering van de meerkanaals "MULTI INPUT" ingang. Druk dus op een van de weergavewijzetoetsen (onderste rij op de RSX-1056) behalte "2 CH". Zeth hoofdmenu aan d.m.v. "MENU/OSD" toets en kies verzolgens "TESTTONE".

Wanner dit menu aan staat hoort u een testtoon komen uit de luidspreker die staat aangelicht. Ga alle luidsprekers langs met de "UP/DWN" toetsen van de afstandsbediening en hoor hoe het testtoon geluid mee gaat.

Als u vanuit uw luisterpositie zo de luidsprekers langs gaat dan hoort u dat een bepaalde luidspreker het luidste klinkt. Deze is uw referentie. De andere luidsprekers要去 u numiddels de + / - toetsen op uw afstandsbediening (in stapjes van 1dB) aan deze luidspreker geleijk make.

Om waar maar het hoofdmenu te gaan drukt u op "ENTER". Druk op "MENU/OSD" op de afstandsbediening om waar�normale bediening te gaan en het_infoschemuit te zetten.

Het instellen van de niveaus m.b.v. een geluidsdrukmeter

Wilt u bovenstaande inregelprocedure=echt nauwkeurig doeon, dan heeft u waaroor een geluidsdrukmeter nodig. Misschien heeft uw toegewijde Rotel leverancier er voor u eén teleen, anders+zijn ze wellicht te koop bij uw lokale elektronicawinkel.

Bij zowel Dolby Digital als DTS worden voor de bioscopen standaardinregelprocedures gespecifieerd, om er voor te zorgen dat films afgespeeld worden op de wijze zoals de klankregisseur dat bedoeld heeft. Dit referentieniveau is bij spreak onceveer 80 dB (een realistisch niveau voor spreak), met als luidste in de pieken zo'n 105 dB voor ieder kanaal apart. Hetiveau van de roze ruis, die van de RSX-1056 komt is exact -30 dBF t.o.v. de luidst möglichk passages bij digitaal programma-materiaal. Bij het weergeven op Dolby Digital en DTS referentieniveau moeten deze testtonen dus 75 dB aflezen op de geluidsdrukmeter.

Zet de meter in de trage instelling ("SLOW"), "C-weighted", in het 70 dB meetgebied en houdt hem Niet te zich bij uw lichaam. Het is de bedoeling dat opdezelfde plek en gericht op de individuèle luidspreker, iedere luidspreker op hetzelfde niveau uitleest. De meter vastzetten op een fotostatief is misschien wel zo handig. U kunt de meter ook richten aan een vaste plek op het plafond, dit geeft zeer consistente metingen!

Manipuleer met de volumeregelaar op de RSX-1056 totdat u 75 dB uitleest bij eén van de voorluidsprekers (+ 5dB op de schaal). Stel dan de andere kanalen inclusief het subwooferkanaal in opdezelfde geluidsdruk middels de individuele kanaalinstellenen van het testtoonmenu.

EXTRA INFORMATIE: Door de gewogen meting en door kamerafwijkingen is het möglichk dat het subwooferniveau wat aan de luide kant is. Om dit effect te compenseren adviseert Dolby het subwoofer niveau een tikje lager te zetten (b.v. -72dB i.p.v. -75dB). Vermijdt darüber voor dit LFE kanaal een niveau hoger dan 75 dB. U kurz er uw subwoofer mee vernielen en door het te hoge niveau zullen de lage tonen een eigien leven gaan leiden en+kunnen zich dan Niet meer met de rest van het klankbeeld vermengen. Als u uw subwoofer los van het klankbeeld kan lokaliseren staat hij te hard. U kurz het beste de subwoofer fijnafregelen bij muziekweergave, dan za wobel bij muziek- als bij filmweergave het niveau goed+zijn.

Noteer cervolgens de instelling van de hoofdvolumeregelaar. Als u nu voortaan alle films met DTS of Dolby Digital geluidsregistatie afspeelt op dat niveau, hoort u het filmgeluid zoals dat oorspronkelijk voor de bioscoop bedoeld is. Het idee van een referentie geluidsniveau haeft ook+zijn keerzieje. Velen zullen de bovenstaande instelling te luiud vinden voor hun thuisituatie. Het is leuk te weten dat uw installation is ingesteld op een professionele standard, maar LASTUW OREN TOH MAE DE UITEindelijke beslissing nemen over het te kiezen weergaveniveau. Dat neemt naturuijk Niet weg dat het nut van het calibreren van uw system met een geluidsdrukmeter evident blijft.

Het menu voor het instellen van de vertragingstijden "DELAY SETUP"

Middels dit menu, waar u in kutk komen via het hoofdmenu, kutu de vertragingstijd voor ieder individuèle kanaal instellen. Dat is erg belangrijk want het stelt u instaat om het geluid van elke luidspreker op hetzelfde tijdstip op de luisterplek te laten arrivieren, zichs wonneer alle luidsprekers Niet opdezelfde afstand staan. Een goede instelling van de vertragingstijden zorgt dus ten allen tijden voor een nauwkeurig surroundbeeld zichs bij onregelmatige luidsprekerplaatsing. Ondanks dat u zich ultmaakt wat u mooti vindt, adviseren wij om de vertragingstijd van de luidsprekers die dichtbij staan longer te make n.o.v. de luidsprekers die verdter weg staan.

De procedure is heel eenvoudig. Begin met het meten van de afstandussen de luisterplek en de diverse luidsprekers. De luidspreker die het verste weg staat behoeft geen vertragingstijd. Ledere luidspreker krijgt er een millisecond vertragingstijd bij voor iedere 30 cm. dat hij dichter bij staat dan de luidspreker die het verste weg staat. Voorbeeld: de afstand tot de luidspreker die het verste weg staat is 4 meter een andere luidspreker staat op een afstand van 2,5m. Een verschil dus van 1,5m. Deze krijt dus,uit bovenstaande formule volgend,een vertragingstijd voor 5× 30cm =

5 milliseconds. Ga zo te werk voor alle luidsprekers totdat u voor alle afstandsverschillen de vertragingsstijd heeft ingesteld.

Om een instelling te veranderen,plaatst u de lichtstreep op de gewenste lijn met de "UP/ DWN" toetsen en gebruikt u de + / - toetsen om de vertragingstijd in te stellen. Om weer maar het hoofdmenu te gaan drukt u op "EN- TER". Druk op "MENU/OSD" om weeer maar normale bediening te gaan en de scherminformatie UIT te zetten.

De klankkleurinstelling van de individuele kanalen "CONTOUR SETUP"

Met het menu "CONTOUR SETUP" kutn udigitale tooncorrecties toepassen voor iedere individuele luidsprekergroep in het systemm. Als bijvoorbeeld de middenkanaalluidspreker wat te helder klinkt dan kutn u het extreme hogetonnen aandeel wat afzwakken.

SPEAKER(front/center/surround/center back/all): Selecteer de luidspreker of groep van luidsprekers welke u wenst bij te regelen. Als u voor "ALL" kiest dan heeft de instelling invloed op alle kanalen.

DEFEAT (on/off): Als u deze optie op "ON" (aan)zet,dan wordt iedere toonregelinstelling voor deze luidspreker of luidsprekergroepuitgeschakeld.

HF CONTOUR: Daarmee kutu de versterking of verzwakking instellen van de zeer hogetonen en wel van -6dB tot +6dB. Een plus voor het cijfer vermeerdert het hogetonenaandeel en een min er voor verminderdt aandeel.

LF CONTOUR: Daarmee kutu de versterking of verzwakking instellen van de zeer lagetonen en wel van -6dB tot +6dB. Een plus voor het cijfer vermeerdert het lagetonenaandeel en een min er voor verminderdtat aandeel.

De contourinstallingen haben hun impact op de uiteinden van het freiorentiespectrum en werkden daardoor redelijk subtiel zonder het

belangrijke middengebied op negatieve wijze te beinvoeden. Wij raden u aan eerst een pau rweken aan het geluid van de installmentie te wennen voordat u eventeel contourinstellingen gaat maken.

EXTRA INFORMATIE: U(Intn)k natuurlijk ook blijvende toonregelinstellenen make niddels de "TONE"toets en de "UP/DWN'toetsen van de afstandsbediening. Zie hiervoor ook het onderwerp "De contour/toonregelinstellenen" van deze gebruiksaanwijzing.

Algemene Installingen

Het menu "Other Options"

Ook in dit menu kommt u via het hoofd "MAIN" menu enields u een gemengd gezelschap aan mogelijkheden:

RECORD: Met deze optie kiest u een ingang waarvan het signal aan de opname-uitgangen zalkommen te staan. De mogelijkheden zijn: "CD", "TAPE", "TUNER", "VIDEO 1-5" en "SOURCE". U kunt voor een specifieke bron kiezen maar ook voor de bron waarnaar op dat moment geluisterd worden: "SOURCE".

TURN ON VOL: Met deze optie kurz u het geluidsniveau bepalen waarmee de RSX-1056 "opstart". U kurz voor "LAST" kiezen, dan krijt u het niveau van het moment waarop de RSX-1056 het LAST is uit gezet. Of u specifieert het volume ergensCUSen MIN (volledige stilte) en MAX", instelbaar in stapjes van 1dB.

MAX VOL: Met deze optie kunt u het geluidsplafond van de RSX-1056 instellen. Harder dan die instelling is Niet zonder meer mogelijk. Handig bij onverlaten in HIS. Hetiveau is in te stellen:tussen "MIN" en "MAX" in stapjes van 1dB.

VOL SPEED: Met deze instellingen=kunt u de luidheidsstappen bepalen van de volumeregelaar. In de stand "SLOW" reageert de volumeregelaar op ieder commando met een

verandering van slechts 1dB, in "MID" met stapjes van 2dB en in de stand "FAST" met stappen van 3dB.

POWER: Met deze instellingsmogelijkheid sunt u bepalen hoe de RSX-1056 aangaat.

De fabrieksinstelling is "STANDBY" en werk als volgt: wonneer u de aan/uitschakelaar op dechterkant op "ON" heeft staan en het netsnoor is aangesloten op het lichtnet, het apparaat uit/aan gezet kan worden met de toets "STANDBY" op de voorkant of middels de "ON/OFF" toetsen op de afstandsbediening.

Kiest u voor de optie "DIRECT" dan is de RSX-1056 direct actief zodra de elektriciteits-kabel het lichtnet ziet en schakelaar op "ON" staat. Nu kan het apparaat eerst middels de toets "STANDBY" of de toetsen "ON/OFF" (O) op de afstandsbediening weer uitgezet en natuurlijk ook waar aangezet worden.

Kiest u voor de optie "ALWAYS ON" dan gaat het apparaat aan zodra hij op het lichtnet wordt aangesloten en schakelaar op "ON" staat. Het apparaat is Niet uit te zetten met de "STANDBY" toets of the "ON/OFF" toetsen op de afstandsbediening.

Met de optie "LANGUAGE" kunt u een taal kiezen die door de RSX-1056 op de beeldscherminformatie gebezigd worden.

VIDEO: Biedt u de möglichkheid uw type tv in te stellen welke is aangesloten op de RSX-1056: PAL of NTSC. Om de werkung van de beeldscherminfo goed te latent functioneren is het van belang dat u voor de correcte instelling kiest.

OSD ON/OFF: Op dezeল Aunt u kiezen of u de statusinformatie (zoals b.v. de stand van de volumeregelaar) op uw beeldschem wilt zien of Niet.

PROGRESSIVE: Normaal gesproken is het nicht möglichtijdens weergave van progressief afgetaste beelden en HDTV beeldscheminformatie te gezven. Deze optie biedt nog enige mogelijkheid om in dat euvel te voorzien (echter nicht voor kortstandige info's als de volumestand en zo). Wanner u deze optie activeert dan wordtijdens de beeldscheminformatie het progressive scan signala onderbroken, om het wee ter herstellen wanner u de beeldscheminfo waar uitzet. Kies dus voor deze optie bij de ingang(en) waar progressief afgetaste beelden of HDTV-signaal worden aangeboden. Alle andere ingangen zullen nu als gewone

video ingangen behandeld worden. Video ingangen 4 en 5 können nicht als "progressive scan" ingangen aangewezen worden.

EXTRA INFORMATIE: Bij een video-ingang welke is aangewezen voor de weergave van progressief afgetaste beelden kan composiet- en S-Videosignaal Niet worden omgezet waar Component Videosignaal: er staat dan geen videosignaal op de uitgang. Alleen de andere ingangen hunnen deze vertaling make. Voorbeeld: Als u Video 1 en 2 heeft aangewezen als progressive scan ingangen dan kan u alleen composiet- en S-Videosignalen toewijzen aan de videoingangenen 3,4 en 5.

Het veranderen van de instellingen in het menu "OTHER OPTIONS" geschiedt door het lately oplichten van de gewenste lijn d.m.v. de "UP/ DWN" toetsen en met de + / - toetsen langs de verschillende opties te gaan. Druk op "ENTER" voor de bevestiging en om wee terug te gaan maar het hoofdmenu. Druk op de toets "MENU/OSD" om wee terug te keren maar normale bediening.

Het menu "Zone 2 Setup"

In het Zone 2 Setup menu Aunt u de zaken regelen, die de weergave in deze alternatieve ruimte aangaan. U bereikt dit menu door in het hoofdmenu op de Zone 2 lijn te gaan staan enervoigens op "ENTER" te drukken.

SOURCE: Met dit menudeel(Int)kunt u de bron kiezen waarnaar u in de tweede zone went te luisteren. De opties zich: CD, TUNER, TAPE, VIDEO 1-5, SOURCE en OFF. Bij de optie SOURCE kiest u voor de bron die op dat moment ook in de hoofdluisterruimte te beluisteren valt. Kiest u OFF dan is de tweede zoneuit.

VOLUME SETUP: Met dit menudeel=kunt u bepalen of het signalat dat waar de tweede zoneGaat instelbaar (VARIABLE)of vast (FIXED) moet zich. Bij "VARIABLE'kunt u het niveau voor Zone 2 regelen via de volumeregelaar op de frontplaat van de RSX-1056 of via de volumetoetsen op de afstandsbediening (Q) indien er een infrarood relaisstation aanwezig is. Bij de optie "FIXED" kan het niveau Niet ingesteld worden via deze twee mogelijkheden. U kunt dan op de volgende lijn van het Zone 2 menu een vast volume instellen en, indien aanwezig, met de volumeregelaar van de versterker het niveau in Zone 2 regelen.

VOLUME: Tijdens de instilling "VARIABLE" (zie hierboven)kest op deze vrij het geluidsniveau aflezen van Zone 2. Tijdens de instelling "FIXED" kan u een vast niveau instellen voor de tweede zone.

Ga met de "UP/DWN" toetsen waar de "VOLUME"lijn en gebruik de + / - toetsen om het niveau in te stellen. DrukervoGEN op "ENTER" om weein het hoofdmenu te komen enervoGENs op "MENU/OSD" om weer op normal functioneren over te gaan.

TURNOVOL: Met deze optie kunt u het geluidsniveau bepalen waarmee de RSX-1056 in Zone 2 "opstart". U kunt voor "LAST"kiezen, dan krijt u het niveau van het moment waarop de RSX-1056 het LAST is uitgezet. Of u specifieert het volume ergens:tussen MIN (volledige stilte) en MAX", instelbaar in stapjes van 1dB. Realiseert u zich echter wel dat het maximaal niveau nooit hoger kan zijn dan het volume dat u bepaalt in de onderstaande optie MAX VOL".

MAX VOL: Met deze optie kunt u het geluidsplafond van de RSX-1056 in Zone 2 instellen. Harder dan die instelling is nicht zonder meer möglichk. Het niveau is in te stellen:tussen "MIN" en MAX" in stapjes van 1dB.

12V TRIGGER: De RSX-1056 heeft drie 12 volt geschakelde uitgangen voor het op afstand aan en uitschaken van apparatuur, die waar

geschikt voor is. De 12V uitgang waar het naamplaatje ZONE 2 bij staat is speciaal voor die apparatuur die (ook) bestemd is voor gebruik in de alternatieve luisterruimte. Kies de juiste instellinguit de acht mogelijkheden die u krijt gaangboden in 12V TRIGGER menu. De opties die de Zone 2 activeren zich: "1 + Zone", "2 + Zone" en "ALL" (allemaal). De opties die de tweede zone ongemoeid lately zich: "1", "2", "1 + 2" en "NO" (geen).

Het menu "Default Setup"

DEFAULT SETUP

TUNER SETTING:N.America FRONT REDIRECT:Front

FACTORY DEFAULT:No

USER DEFAULT:No

SET USER DEFAULT:No

MAIN MENU

Met dit menu=kunt u drie dingen doeon:

De tuner geschikt makeen voor Amerikaanse of Europese afstemmingswijze.

• Mogelijkheid het luidsprekersignaal voor de twee voorluidsprekers maar de middenachterluidsprekers of maar ZONE 2 te dirigeren, tenminste als u in het bezit bent van een extra eindtrap voor die voorluidsprekers.
• Alle functies werden terugbrengen maar de fabrieksinstellungen "FACTORY DEFAULT".
• Het in het geheugen brengen van uw eigena installingen: "USER DEFAULT".
• Het activeren van deze eigen instellen.

Om de tunerinstellenen te veranderen: Zet u de verlichte streep op "TUNER SETTING" middels de "UP" en "DWN" toetsen en wijzigt u de instelling waar "N. AMERICA" of "EUROPE" met de + / - toetsen. Zet de verlichte streep verzolgens op "FACTORY DEFAULT" en verander de instelling in "YES'. Er verschijnt nu een bevestigingsschem. Druk nu op de toets "ENTER" om de neue instelling te bevestigen. Om maar het hoofdmenu te gaan zonder dat u deze installing heeft geeffectueerd, verandert u "YES" in "NO" en druk verzolgens op "ENTER".

Het veranderen van de "FRONT REDIRECT" instelling: Zet u de verlichte streep op "FRONT REDIRECT" middels de "UP" en "DWN" toetsen en wijzig u de instelling van "FRONT SP" (voor geluid op de voorluidsprekers) maar "CB SP" (voor geluid op de middenachterluidsprekers) of "ZONE" (voor geluid in de tweede ruimte) met de + / - toetsen. Als u de interne versteker gaat inzetten voor alternatif gebruik, heeft u wel een aparte versteker nodig voor de linker en rechtier voorluidspreker.

EXTRA INFORMATIE: De veranderingen voor de instelling van het tunergedeelte en de redirectfunctions+kunnen Niet geschieden zonder het teruggaanaar de fabrieksinstelingen,zoals hieronder beschreiben.Dus: allesweg!!Wij adviseren dan ook deze instellengeventeel te wijzigenvoordat u aan de totaalconfigatie begint.

Back to the (Rotel)basic: Zet de verlichte streep op "FACTORY DEFAULT" door de verlichte streep op de gewenste lijn te zetten middels de "UP" en "DWN" toetsen en de instellingen te wijzigen maar "YES" met de + / - toetsen. Er verschijnt nu een bevestigingsschemm. Druk nu op de toets "ENTER" om de fabrieksinstallingen te bevestigen. De RSX-1056要去 in direct waar aan, maar nu met de fabrieksinstallingen in zijn geheugen. Om maar het hoofdmenu te gaan zonder dat u deze disastreuze maatregel heeft geeffectueerd, verandert u "YES" in "NO" en druk verwolgens op "ENTER".

EXTRA INFORMATIE: Het z.g. resetten wist alle instellen gen die u heeft gemaakt, ook vertragingstijden, luidsprekerinstellenen, balansinstellen gen enz. enz. U要去 dus wel heel zeker zichen van uw zaak om zo'n RESETuit te voeren.

Het vastleggen van uw eigena Voorkeuren: Veel van de instellenen die u zojuist heeft gemaakt kutu vastleggen in het geheugen genaamd "USER DEFAULT" en deze kutu dan ten allen tijde vanuit dit scherm activeren. Om de gemaakte instellenen in het geheugen te zieten, doet u het volgende: zet de verlichte streep middels de "UP" en "DWN" toetsen op de lijn "SET USER DEFAULT" en verander de instelling waar "YES" met de ^+ /toetsen.Druk nu op de toets "ENTER" om uw instellenen vast te leggen. Om maar het hoofdmenu terug te gaan zonder dat u deze instelling heeft vastgelegd, verandert u "YES" in "NO" en drukervoigens op "ENTER".

EXTRA INFORMATIE: Indien er te weinig geheugen voorhanden is om een eigén instelling vast te leggen, dan is de optie "SET USER DEFAULT" Niet beschikkaar.

Het activeren van uw eigien voorkeuren:

Nadat u al uw voorkeuren heeft vastgelegd kutu deze activeren. Zet de verlichte streep op "USER DEFAULT" door de verlichte streep op de gewenste lijn te zieten middels de "UP" en "DWN" toetsen en de instellingen te wijzigen maar "YES" met de + / - toetsen. Er verschijnt nu een bevestigingschem. Druk nu op de toets "ENTER" om uw instellingen te activeren. Om maar het hoofdmenu te gaan zonder dat u deze instilling heeft geeffectueerd, verandert u "YES" in "NO" en drukervolgens op "ENTER".

EXTRA INFORMATIE

Wat te doeen bij problemen?

Hij doet het Niet:

• Controller of de lichtnetkabel correct is aangesloten en of er spanning op het stopcontact staat.
• Controller ook of de hoofdschakelaar "POWER" wel op "ON" staat.

Geen geluid van welke ingang dan ook.

• Controller of de "MUTE" functie uiststaat en of u de volumeregelaar wel voldoende heeft opgedraaid.
• Check de verbindingen met de eindversterkers en controllerer decke ook aan staan.
• Controller of alle bronnen correct zich aangesloten en goed zich geconfigureerd.

Geen geluid van de digitale bronnen.

• Vergewis u ervan of de digitale verbinding wel in de correcte digitale ingang zit en dat deze ingang ook voor digitaal i.p.v. analogoog signaal is geconfigureerd.
• Controller gelijk dan even of de digitaleuitgang van het betreffende component voorbitstream en/of DTS digitaal signaal isgeactiveerd.

Geen geluid uit de luidsprekers.

• Controller alle luidspreker- en eindversterkerverbindingen.
• Check de "SPEAKER CONFIGURATION" instellungen in de "SETUP" menu's.

Geen beeld op uw tv-(monitor).

• Controller de verbinding met uw beeldbuis. Component Video verbindingen können ieder soort videosignaal aan. Een composietverbinding kan alleen composietsignaal aan en een S-Video verbinding kan alleen S-Video signaal aan.
• Controller of de NTSC/PAL optie wel correct staat. Zie hiervoor het menu "OTHER OPTIONS".

De scherminformatie wordt nicht getoond op de beeldbuis.

• Ga waar de "SETUP" menu's en configurerer zo, dat de info op uw beeldbuis worden getoond.
• Er zijn PAL tv's waar beeldscherminformatieniet eerder wordengetoond dan wanneer videoesignaal op de ingang staat.
• Wanner uw DVD-speler progressive-scan signalen waar de RSX-1056 stuart,要去 voor zorgen dat de progressive-scan optie in het "OTHER OPTIONS" menu aan staat. Zo kunt u door het progressive-scan signal te onderbreken de info toch op uw beeldbuis zich om na observatie de onderbreking wee ongedaan te make. Tijdelijke_infoschermen (zoals volume etc.) hunnen tijdens progressive-scan beelden nicht op uw tv worden getoond.

Geluid en beeld leiden een apart leven,

• Controller of de juiste videobron wel is aangesloten op de betreffende ingang.
• Controller in het "GROUP DELAY" menu of de lipsynchroniteitsinstalling correct staat.

Tikken en ploppen tijdens het overschakelen.

• Voor het overschakelen maakt de RSX-1056 gebruik van relais,ijdens het overschakelen hoort u deze relais werken en dat is normal.
• Tijdens het overschakelen kan het even duren voordat de RSX-1056 een bepaald digitaal signal herkend en aan het werk kan gaan. Snel heb en weer schakelen van de ene ingang maar de andere of van de ene instelling maar de andere kan dan wat klik en pop geluiden door de luidsprekers veroorzaken, ook deze geluiden konnen geen kwaad.

De afstandsbedieningsfuncties werken nicht.

• Controller de staat van de batterijen in de afstandsbediening
  Zorg ervoor dat het oog van de RSX-1056 de afstandsbediening "ziet".Richt ook op dat oog.
  Zorg er ook voor dat geen vals (UV)licht (halogeen verlichting,zonlicht enz.) op het oog van de RSX-1056 valt.
• Helpt niets? Trek dan de steker van de RSX-1056 uit het stopcontact wacht ongeveer 30 seconden en steek h'm dan werk terug. Dit is de z.g. totale "reset".

Technische Gegevens

Audio

Continu versterkervermogen

(alle kanalen tegelijkkertijd functionerend)

75 watts per kanaal

(20Hz-20kHz. <0,05% THD, 8 ohm)

Continu versterkervermogen

(twee kanalen tegelijkkertijd functionerend)

100 watts per kanaal,

(1kHz. <0,1% THD, 8 ohm DIN)

Intermodulatievervorming: (60Hz:7kHz.)

< 0.05%

Frequentiebereik:

10 Hz. - 120 kHz ± 3dB (analoog direct)

10 Hz. - 95 kHz ± 3dB (digital niveau)

Signal/stoorverholding (IHFA-gewogen):

95 dB (analoog direct)

92 dB (Dolby Digital, DTS) O dBFs

Ingangsgevoeligkeit/impedantie

Lijinniveau: 200mV / 100kohm

Voorversterker uitgangsiveau:

1V/1k ohm

Toonregeling

± 6 dB bij 50Hz en 15kHz

Vertaillbare digitale signalen

Dolby Digital, Dolby Digital EX, DTS, DTS-ES, DTS 96/

24, LPCM (tot 192 kHz), HDCD, MP3 en

meerkanalen MPEG

Video

Frequentiebereik:

3 Hz - 10 MHz. ± 3 dB (digital in)

3 Hz - 100 MHz. ± 3 dB (component video)

Signaal/stoorverholding:

45 dB

Ingangsimpedantie:

75 Ohm

Uitgangsimpedantie:

75 Ohm

Uitgangsnavau:

1 Volt

FM Deel

Bruikbare gevoeligkeit:

14,2 dBf

Signaal/stoorverholding bij 65 dBf:

70 dBf

Harmonische verrorming bij 65 dBf:

0.03%

Kanaalscheiding bij 1 kHz:

45 dB

Uitgangsiveau:

1 Volt

Antenne ingangsimpedantie:

75 Ohm ongebalanceerd

AM Deel

Gevoeligheid:

500 V / m

Signaal/stoorverhouding:

40 dBf

Uitgangsiveau:

0,5 Volt

Antenne:

loopantenne

Algemeen

Gebruik:

450 Watts (maximaal)

78 Watts (onbelast)

8 Watts (standby)

Lichtnet:

115V/60Hz. (USA)

230V/50Hz. (Europa)

Gewicht:

17.2 kg

Afmetingen: (BxHxD)

432× 162× 442mm

Hoopte t.b.v. rackmontage (excl. voetjes)

176mm.

Als u een meubel.gaat maken, zorg er dan voor dat de gaten minstens 1mm. groter zich.

Alle gegevens onder voorbehoud

Rotel houdt hetrecht om wijzigingen tussendoor aan te brengen.

Rotel en het Rotellogo zijn gedeponeerde

handelsmerken van:
