Producttype	Inbouwhaard
Merk	WANDERS
Model	ORIANA
Nominaal vermogen	7 kW
Rookgasafvoerdiameter	150 mm
Maximale houtvulling	3 kg (ongeveer 3 blokken)
Maximale briketvulling	3 kg (ongeveer 4 stuks)
Volume van de verbrandingskamer	0,08 m³
Vloeroppervlakte van de verbrandingskamer	0,2 m²
Rendement (hout)	78,7 %
Rendement (briketten)	79,3 %
Rookgastemperatuur (hout)	320 °C
Rookgastemperatuur (briketten)	300 °C
CO bij 13% O2 (hout)	0,06 %
CO bij 13% O2 (briketten)	0,09 %
Minimale schoorsteentrek	12 Pa (0,12 mbar)
Elektrische voeding (ventilatoren)	230 V, geaard stopcontact
Toegestane brandstoffen	Blokken (30×10 cm), bruinkoolbriketten
Veiligheidsafstand tot brandbare materialen	80 cm rondom het apparaat en het kanaal
Minimale vloerplaat	50 cm voor, 30 cm aan de zijkanten
Garantie	5 jaar (glas, elektrische onderdelen: 1 jaar)
Norm	EN 13240
Jaarlijks onderhoud	Schoorsteen vegen, controle van pakkingen en kleppen

Veelgestelde vragen - ORIANA WANDERS

Welk type hout gebruiken in de ORIANA inbouwhaard?

Gebruik droog, gekloofd hout met een vochtigheidsgraad van 12 tot 15%. Hardhoutsoorten (eik, beuk, berk) geven een langzame verbranding. Vermijd nat, geverfd of behandeld hout.

Hoe steek ik de ORIANA inbouwhaard voor de eerste keer aan?

Open de klep maximaal, plaats aanmaakblokjes en klein hout, steek aan, sluit de deur. De eerste 4-5 keer slechts een paar blokken laden en minimaal 6 uur laten branden om de lak in te branden. Ventileer de ruimte goed.

Wat zijn de veiligheidsafstanden die in acht moeten worden genomen?

Houd een afstand van ten minste 80 cm tussen de inbouwhaard en brandbare materialen (gordijnen, meubels). Voor de deur een vloerplaat van 50 cm; aan de zijkanten 30 cm.

Hoe maak ik het glas van de inbouwhaard schoon?

Laat het glas afkoelen, reinig het vervolgens met een speciaal reinigingsmiddel voor keramische platen. Vermijd het aanraken van het glas met vingers: vingerafdrukken etsen in het hete glas.

Wat te doen bij een schoorsteenbrand?

Sluit onmiddellijk de klep en alle luchtopeningen. Waarschuw de brandweer. Laat na het doven de schoorsteen en de inbouwhaard controleren door een erkende installateur.

Kan ik een afzuigkap tegelijk met de inbouwhaard gebruiken?

Nee, gelijktijdig gebruik van een afzuigkap in dezelfde ruimte is verboden omdat deze de verbrandingslucht wegzuigt en rook kan terugblazen.

Welk jaarlijks onderhoud is nodig?

Laat de schoorsteen vegen door een professional, controleer de dichtheid van het kanaal, de staat van de deurpakkingen, de werking van de kleppen en het schudrooster.

Hoe stel ik de automatische thermostaatklep in?

De klep stelt zich automatisch in. Bij het aansteken op maximaal openen. Zodra de kachel warm is, sluit hij geleidelijk om de lucht te regelen. Forceer het mechanisme niet.

Wat is de garantietermijn en wat dekt deze?

De inbouwhaard heeft een garantie van 5 jaar op materiaal- en constructiefouten. Het glas, gietijzeren onderdelen, elektrische onderdelen en de lak zijn 1 jaar gegarandeerd. Arbeidskosten zijn niet inbegrepen.

Kan ik de inbouwhaard zelf installeren?

De installatie moet worden uitgevoerd door een erkende installateur. Elke niet-conforme installatie annuleert de garantie en kan brandgevaar opleveren. Houd u aan de lokale normen.

GEBRUIKSAANWIJZING ORIANA WANDERS

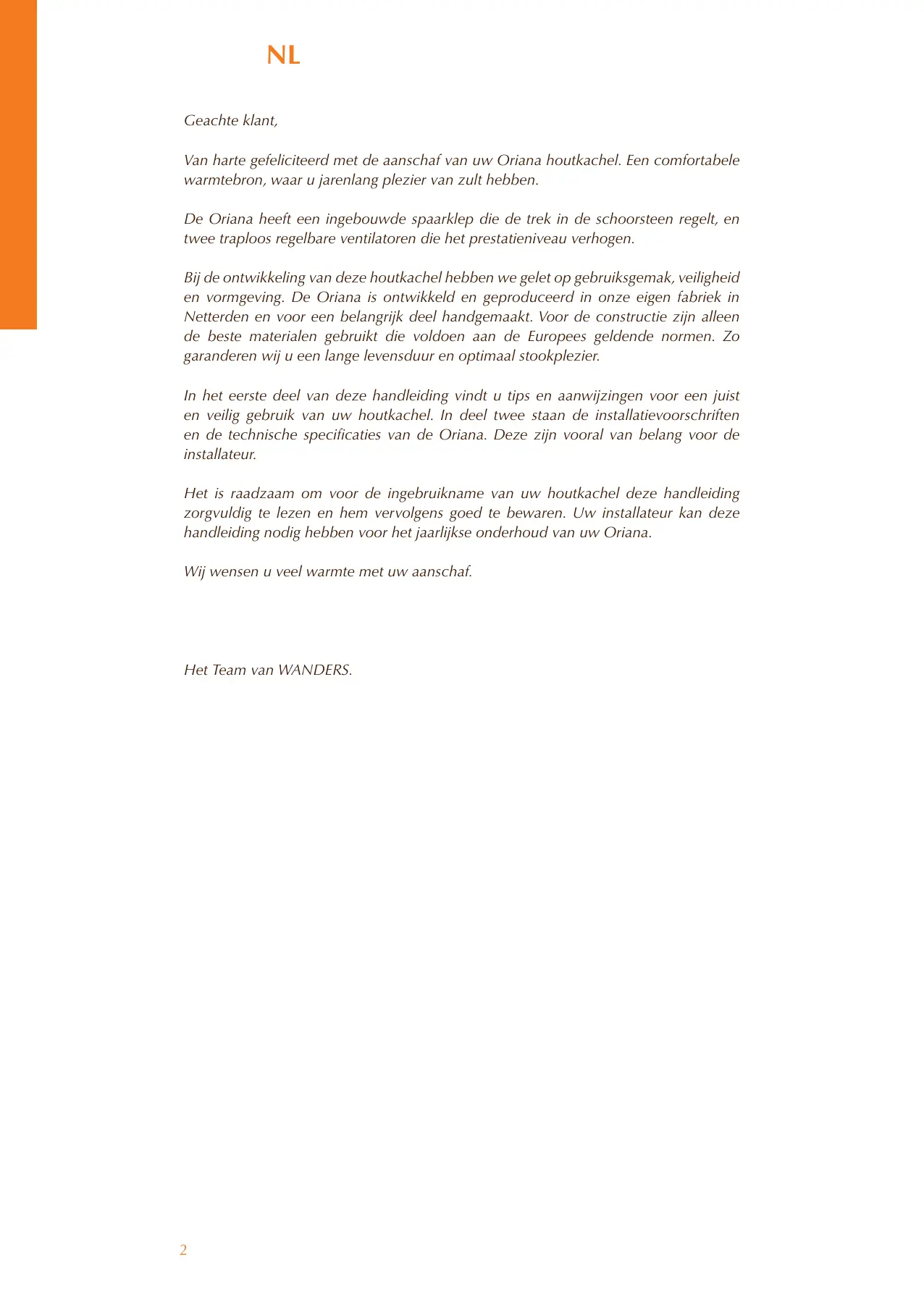

Van harte gefeliciteerd met de aanschaf van uw Oriana houtkachel. Een comfortabele warmtebron, waar u jarenlang plezier van zult hebben.

De Oriana haeft een ingebouwde spaarklep die de trek in de schoorsteen regelt, en twee traploos regelbare ventilatoren die het prestatieniveau verhogen.

Bij de ontwikkeling van deze houtkachel hebben we gelet op gebruiksgemak, veiligheid en vormgeving. De Oriana is ontwikeld en geprodueerd in unsere eigen fabrik in Netterden en voor een belangrijk deel handgemaakt. Voor de constructie zich alleen de Beste materialen gebruikt die voldoen aan de Europees geldende normen. Zo garanderen wij u een lange levensduur en optimaal stockplezier.

In het eerste deel van deze handleiding vindt u tips en aanwijzingen voor een juist en veilig gebruik van uw houtkachel. In deel twee staan de installmentievoorschriften en de technische specificaties van de Oriana. Deze zijn vooral van belang voor de installerateur.

Het is raadzaam om voor de ingebruikname van uw houtkachel deze handleiding zorgvuldig te lezen en hemervoalgens goed te bewaren. Uw installateur kan deze handleiding nodig hebben voor het Jaarlijke onderhoud van uw Oriana.

Wij wensen u veel warmte met uw aanschaf.

Het Team van WANDERS.

Inhoudsopgave

Uw Oriana houtkachel in een oogopslag 4
Installatie 4
Aansteken van de kachel 4
Eerstekeerstoken 5
Brandstof: hout en briketten 5
De optimale stookwijze 6
Schoorsteen en rookkanaal 6
Onderhoud 7
Veiligheid 7
Garantie 7
Installievoorschriften Oriana 9
Technische tekeningen 60

Uw Oriana houtkachel in een oog- opslag

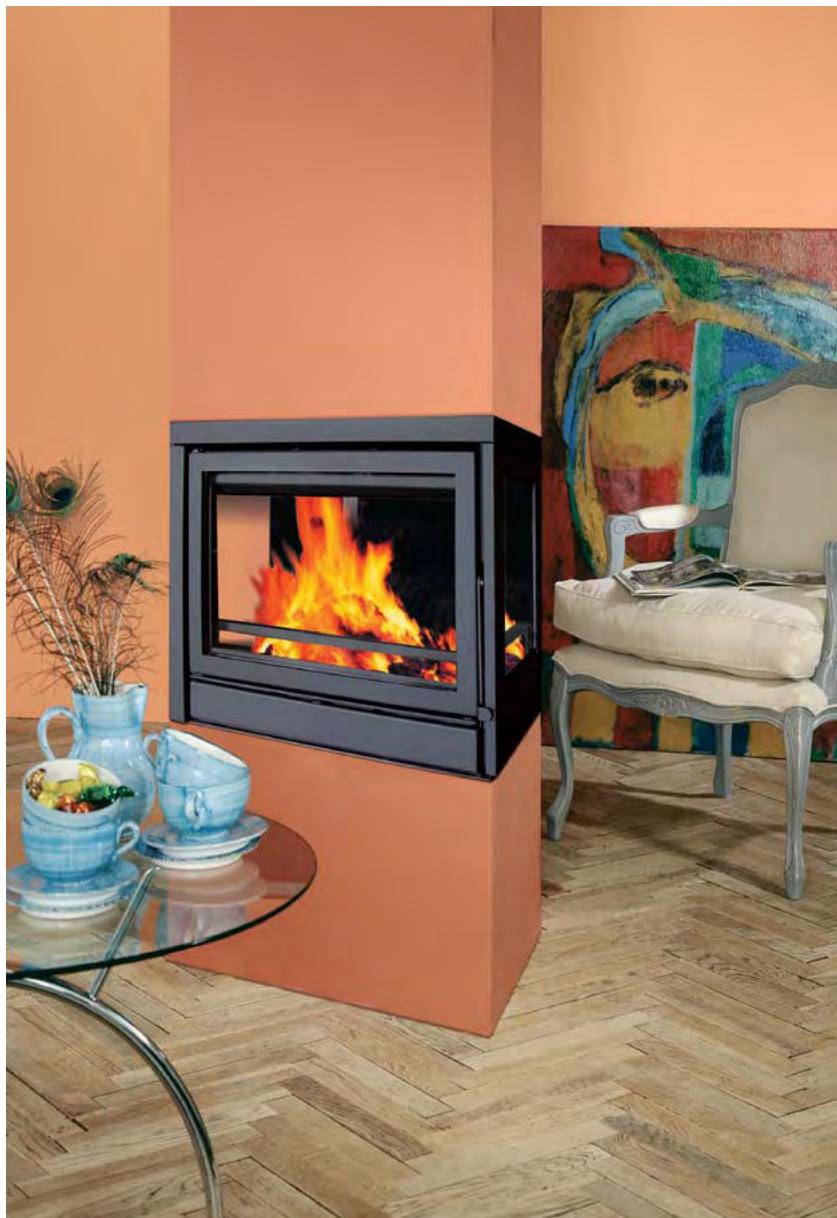

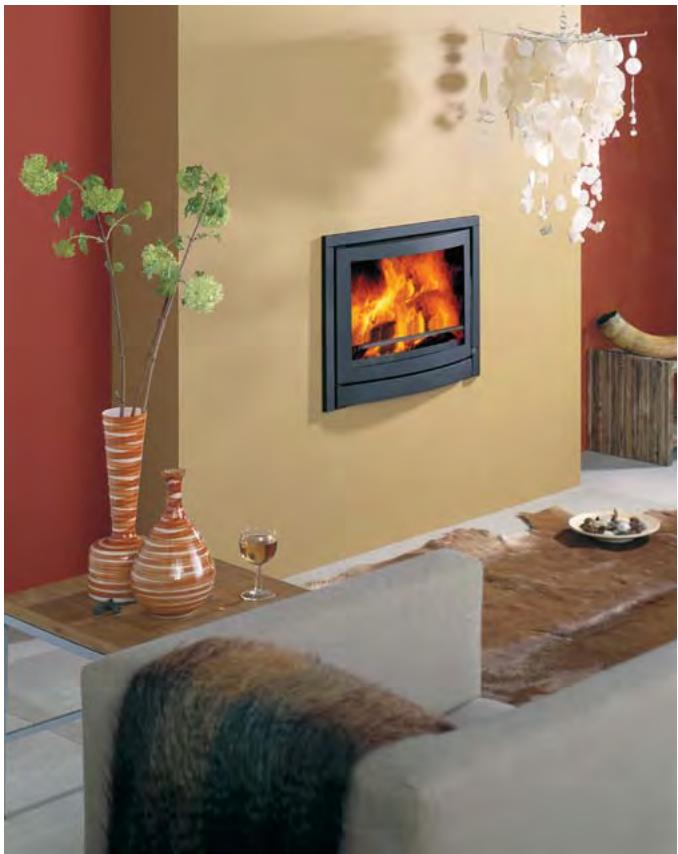

Eén van de uitvoeringen van de Oriana

De Oriana is een combinatie van comfort en efficiente warmteafgifte. De haard bestaat uit een buitenmantel en een binnenwerk. Hierdoor kan 70% van de warmte snel uw woonruimte verwarmen via convectie. De overige 30% van de warmte komt door straling via het glasoppervlak vrij.

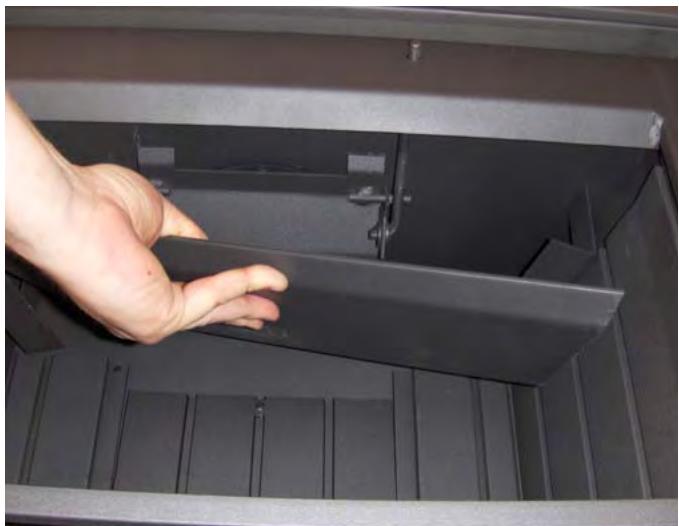

De ingebouwde rookgaseerplaat zorgt ervoor dat de rookgassen in het binnenwerk worden rondgeleid, wat extra warmteafgifte tot gevolg heeft. De 1 of 2 ingebouwde ventilatoren, die enig geluid veroorzaken, verhogen het rendement van uw haard. Ze zuigen koude lucht onderin de kachel aan. De lucht worden via de achterkant maar boven geleid en cervolgens aan de voorzijde weeeruitgeblazen. De snugheid van de ventilatoren kutu handmatig instellen.

De haard is uitgerust met een automatische thermostaatklep. Die regelt de luchttoevoer maar uw houtkachel via de aslade. Begint u met stoken,zet de klep dan maximaal open. Naarmate de haard warmer wordt, sluit de klep automatisch. Oververhitting van de haard met maybe schade aan de kachel wordt zo tot een minimum beperkt, mits de overige luchtopeningen gesloten blijven. Vergeet Niet om de aslade regelmatig schoon te make, voor optimale luchttoevoer.

Installatie

Over het algemeen zorgt de dealer waar u de Oriana heeft aangeschäft, ook voor de plaatsing. Is dat Niet het geval, verzeker u er dan van dat deplaatsing wordenuitgevoerd door een erkende installmenter. Een erkende installmenter kan u ook het juiste advies geen over het rookkanaal waarop de haard要去en aangesloten. Aansluten van houtkachels door onbevoegden is verboden. Wij hunnen u in dat geval geen garantie geen op de juiste werkung van de Oriana. Houd bij de installmentrekening met de (brand)veiligheid. Zie pag.10

De houtaard is geschikt als bijverwarming en is geen verwanger voor bijvoorbeeld uw CV-installatie.

Aansteken in de vroege herfst of late winter

Wanneer de buiten- en binnentemperatuur Niet veel van elkaar verschillen is een goede schoorsteentreek een ware uitdaging. In de vroege herfst of late winterdagen kurz u de schoorsteentrek een handje幫助 door weinig hout te verbranden terwijl u alle luchtopeningen maximaal open houdt. Veel luchttoevoer bevordert snelle opwarming en dat stimuleert des schoorsteentrek weeR. Stoken met weinig hout voorkomt dat rook de kamer wee instroomt

Aansteken van de kachel

De haard worden bij het aansteken en stoken erg heet en heeft zeker twee eer nodig om af te koelen. Raak de kachel waarom Niet onbeschermd aan tijdens het stoken en twee eer daarna. Bedien de haard.altijd met een handschoen, anders=kunt u zware brandwonden oplopen.

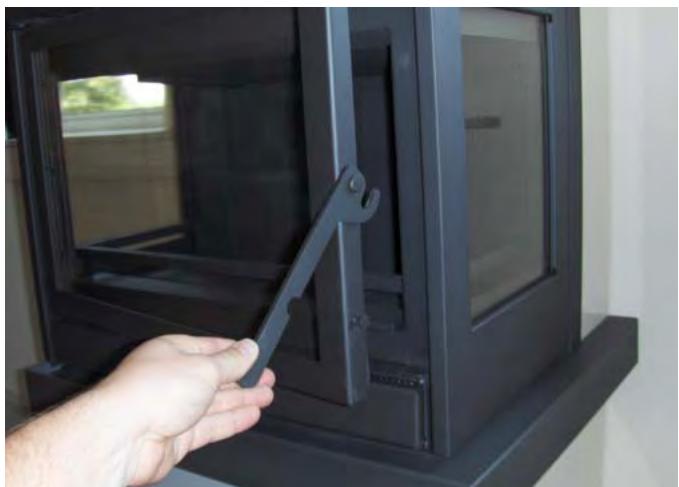

Open de deur

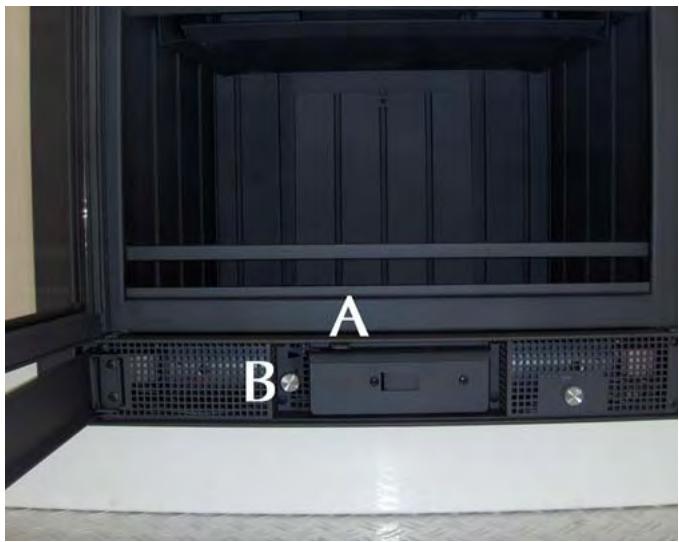

Bediening schudrooster (A) met schudstang. Knop automatische thermostaatklep (B).

Open de deur en leg een pau propjes papier of aanmaakblokjes in de kachel met waar bovenop een aantalkleine stukjes hout of bruinkoolbriketten. Zet de automatischethermostaatklep maximaal open (zie Foto). Zet het schudrooster met de schudstang open en houd de eerste vijf tot tien minuten deaslade geopend voor extra luchttoevoer. Steek de stukjes hout of bruinkoolbriketten aan en zet de deur op een kier voor extra luchttoevoer. Na een aantal minuten kurz u de deur sluiten. Wanner de stukjes goed branden, kurz u extra brandstof toevoegen, en deaslade weeer sluiten. Leg Niet meer dan drie houtblokken tegelijk in de kachel. Als de kachel eenmaal brandt, regelt hij zich de verdere luchttoevoer. Zorg algijd voor voldoende ventilatie wanner u de houtkachel brandt.

Let op vingerafdrukken

Pas op dat u het glas van de kachel Niet met de vingers aanraakt. Vingerafdrukken branden in het glas en+zijn daarna Nieteer te verwijderen.

Het is verboden om met vloeibare middelen zoals benzine en spiritus de kachel aan te steken. Voorkom dat indezelfde ruimte waar u de kachel stookt een afzuigkap aanstaat. Raak de gelakte delen nooit aan bij het opwarmen van de haard.

Eerste keer stoken

Verkleuren van wanden, plafonds en roosters

Na het stoken van de haard+kunnen wanden, plafonds en roosters verkleuren. Dit komt doordat stofdeeltjes verbranden in de convectiemantel. Dit is een naturuurlijk proces waar WANDERS Niet verantwoordelijk voor is. Om verkleuring te minimaliseren verwijzen wij hier het advies dat gegeven worden in de sfeerhaardenbranche. Uw installmentar kan u�aver informeren.

Wanneer u de Oriana voor de eerste keer gebruikt,要去 de haard 'instoken'. Het toestel is voorzien van een hittebestendige laklaag die bij temperaturen hoger dan 400 graden Celcius inbrandt in de kachel. Dat gebeurt de eerste paar keren dat u stookt, als de temperaturen oplopen tot 600 graden Celcius. Overigens kan dit 'instoken' een onaangename geur met zich meebrengen, maar die is onschadelijk. We raden u aan om de kachel, de eerste 4 tot 5 koer dat u stookt, minimaal 6 uur te latent branden met Niet te veel brandstof. Ventileer deruimte goed terwijl u stookt. Zorg ervoor dat indezelfdereaumte (als u een open keulen heeft) geen afzuigkap aanstaat terwijl de haard brandt. Een afzuigkap trekt de verbrandingslucht weg die de haard nodig heeft.

Tijdens het instoken kan er aanslag komen op het glas van de kacheldeur. Deze aanslag verwijdert u eenvoudig met eenlicht vochtige doek, als de kachel koud is. Gebruik eventueel special schoonmaakmiddel voor keramische kookplaten. Let er op dat u het schone glas Niet更是 met de vingers aanraakt. Vingerafdrukken branden in het glas en+zijn daarna Niet更是 te verwijderen.

Nieuwbouwwoning of recente renovatie?

Wachtzeswekenmetstokenineennieuwbouwwoning die recent is opgeleverd, of een ruimte die onlangs sterk is gerenoveerd. In muren en plafonds zitten dan nog gassen, weekmakers en vocht afkomstig van stuc- en schilderwerk. Door de warme luchtstromen, kunden de vele stofdeeltjes in de ruimte verkleuren en vastplakken aan wanden en plafonds. Ook het vocht in de muren en plafonds worden warm, wat gele vlekken kanveroorzaken.

Brandstof: hout en briketten

Houtsoort		Droogtijd
Den, Populier		1aar
Linde, Wilg, Spar, Berk, Es, Els	1,5	aar
Fruitboom, Beuk	2	aar
Eik		2,5aar

De Oriana kan gestoekt worden met hout en bruinkoolbriketten. Leg Niet meer dan 3 tot 4kg brandstof tegelijk in de kachel. Gebruik alkijd schoon, gekapt hout dat voldoende droog is. Zie voor de droogtijden bovenstaande tabel. Nat hout verbrandt slecht en zorgt voor overmatige rookontwikkeling. Daardoor kan deruit van uw haard bijvoorbeeld zwart van het roet worden. Ook+knen roetdeeltjes zich vastzetten in het rookkanaal, wat de kans op schoorsteenbrand vergroot.

Wat te doein bij schoorsteenbrand.

Bij schoorsteenbrand sluit u direct de afsluitklep in de schoorsteen en alle luchttoevoerkanalen. Bel de brandweer. Na het blussen要去en schoorsteen en kachel opnieuw worden gekeurd door uw installateur.

Vers nat hout, bevat ongeveer 50% procent vocht. Na eenaar drogen, bevat gekloofd hout nog 20% vocht. Na tweeaar drogen is het vochtpercentage gedaald tot 12 tot 15 procent. Droog hout geeft een moot vlambeeld en weinig tot geen rook. Tijdens het branden hoort u het hout knapperen.

Nat hout geeft een sissend geluid, veel rook en een minimaal vlambeeld. Het vermindert het stockplezier en rendement aanzienlijk.

Gebruik geen paraffinehoudende houtblokken in uw Oriana. Als de deur gesloten is, smelt door de hove hitte de paraffine te snel uit de houtblokken. De verruilde rookgassen die hierdoor ontstaan slaan direct neer op het glas van de kacheldeur, branden in enijken dan nicht meer te verwijderen.

Gebruik geen hout dat is geverfd, geimpregneerd, verlijmd of anderszins bewerkt. De rookgassen zijn zeer schadelijk voor het milieu en+kunnen uw haard aantasten. Ook is het verboden om plastics en ander afval te verbranden vanwege de giftige rookontwikkeling.

Houtsoorten en opslag

Alle soorten schoon, gekapt en droog hout kunt u gebruiken als brandstof. Harde houtsoorten zoals eik, beuk en berg branden langzaam, geen veel warmte af en vormen gemakkelijk houtskool. Zachtere houtsoorten zoals spar, den en populier gezven meer vlammen, maar minder warmte en minder houtskool.

Hout kunt u het Beste opslaan op een winderige plek, beschut gegen de regen. Zo droogt het hout op een tatsächlijke wijze. Stapel de houtblokken op een oude pallet of rooster. Zo kan het hout ook vanaf de onderkant drogen en komen de onderste houtblokken Niet in contact met water.

De optimale stookwijze

Kachels van WANDERS zich zo ontworpen, dat ze maximaal rendement leveren. Een goed gestookte houtkachel kan een rendement halen van ongeveer 75% . Hierdoor heeft u minder hout nodig voor evenveel warmte. Bovendien geeft een goed gestookte kachel hinter rookvervuling.

Een aantal tips voor optimaal stookplezier:

• Sluit bij stoken met hout het schudrooster voor een regelmatige verbranding.
• Indien u bruinkool stookt, dient u elke ochtend het as in de aslade te schudden en uw schudrooster opente lien staan. Dit is om de verbrandingslucht voor de kolen via de onderzijde toe te voeren. Hierdoor ontstaat een optimale verbranding van uw kool.
• Stook uw kachel algijd met gesloten deur; daardoor verbeter uw stookrendement 8 tot 10 koer. Bij een open deur trekt de schoorsteen meer lucht aan dan nodig voor een goede verbanding. De relatief koude lucht koelt het vuur af. Tevens voorkomt u brandschade door möglichukuitspattende vuurdeeltjes, met name van naaldhout.
• Leg Nieteer dan 3 houtblokken of 4 bruinkoolbriketten ineens op het vuur. Veel brandstof ineens werkte efficiente verbranding gegen en belast het milieu onnodig.
• Ventileer de ruimte goed als uw haard brandt. Een knetterend houtvuur heeft een minimaal verbruik van 25 kubieke meter lucht per uur. Zet nooit uw afzuigkap aan als uw kachel indezelfde ruimte brandt.
  Voer alleen als u begint te stoken extra lucht toe via de aslade van uw houtkachel. Sluit de aslade na 5 tot 10 minutes. Sluit u de aslade Niet, dan worden de houtverbranding door de extra lucht te sterk opgejaagd en krijgt uw haard te weinig vrij om+zijn warmte af te Geven aan de kamer. Ook kan de haard oververhit raken en beschadigen.
• Wees voorzichtig met stoken bij mist of windstil weer. Bij windstil weer is er nauwelijks trek in de koude schoorsteen. Omdat rook zwaarder is dan lucht bestaat de kans dat de rook dan de kamer instroomt. Bij mistr kal de rook uit de schoorsteen (buiten) snel afkoelen, omlaag zakken en overlast veroorzaken in uw omgeving.
• Zorg bij het stoken van hout voor een regelmatige verbranding door het schudroosterijdens het stoken te sluiten.
• Doof het vuur Niet plotseling met water maar LAST het opbranden. De materialen binnen in de haard kuren verrormen of scheuren door plotselinge, grote temperatuurverschillen.

Schoorsteen en rookkanaal

De schoorsteen is het belangrijkste onderdeel van uw houthaard.

De juiste schoorsteen voorkomt rook in de kamer,

aanslag op de ruit en slechte verbranding. Voordat hij tot installmente overgaat, dient uw installateur, of een erkend schoorsteenveger, te controleren of het schoorsteenkanaal over de gehele lenghte een diameter heeft van minimaal 150 millimeter en of het kanaal schoon, glad en lekdicht is.

Schoorsteen met een goede trek

Warme lucht wil opstijgen. Van dat principe maakt iedere schoorsteen gebruik. Wat meehelpt, is als de wind bij de schoorsteenmond ook nog eens de luchtuit de schoorsteen 'wegzuiigt'.

Soms kan valwind darüber het omgekeerde effect给他们, en de lucht juist terug de schoorsteen inblazen. Ook relatief zware koude mistlucht kan een goede trek van uw schoorsteen gegenwerken, evenals een lang rookkanaal met een ruw oppervlak en veel bochten. Bij slechte naturuurlijke trek kan uw installerateur u voorlichten over het gebruik van een ventilator voor uw rookkanaal.

Onderhoud

Klein onderhoud

• Verwijder tweetá drie keer per week de afgekoelde as uit deaslade. Wij adviseren u om een asemmer te gebruiken. Een schon alteaslade is belangrijk odomat de kachel ook via deaslade verbrandingslucht aanzuigt.
• Indien u hout stookt adviseren wij u om een laagje as van tweet tot drie centimeter op het rooster te lately liggen. Zo beschermen u het gietijzer.
• Maak het schudrooster in de kachel met een zachte borstel schoon.
• Reinig de kachel aan de buitenkant met een Licht vochtige doek die nicht pluist. Gebruik geen agressieve schoonmaak- en schuurmiddelen.
• Maak het koude glas schoon met schoonmaakmiddel voor keramische kookplaten. Raak het glas daarna Niet meer met de vingers aan: vingerafdrukken branden in het glas en+zijn dan Nieteer te verwijderen.
• Olie af en toe de scharnieren en de deursluiting.

Gebruik geen agressieve schoonmaak- en schuurmiddelen om uw haard te onderhonden.

Buiten gebruiktelling

• Sluit alle deuren en luchttoevoeren in het zomerseizoen.
• Plaats vochtabsorberend zout in de kachel als die in een vochtige ruimte staat.
• Smeer het schone, gietijzeren stookgedeelte in met een neutrale vaseline.

Jaarlijs onderhoud

• Laat, in verband met brandveiligheid en een eventuele

brandverzekering, ieder一年多 uw schoorsteen grondig vegen door een erkende schoorsteenveger.

• Laat Jaarlijks de dichtheid controlleren van de rookgasafvoer en de verbrandingsluchttoevoer van het dubbelwandige rookkanaalsystem
• Laat Jaarlijs het schudrooster controeren op breuk.
• Laat elk waar de schuiven en/of kleppen controleren op hun werking.
• Laat Jaarlijks alle afdichtingen van deuren en glasramen controlleren op slijtage.

Veiligheid

Met een houthaard van WANDERS heeft u een comfortabele en veilige warmtebron in lui. De brandveiligheid begint bij een correcte installmentie en een goed werkend rookgasafvoerkanaal. Uw installeur dient zich daartoe te houden aan de installmentevoorschriften, zoals omschreiben op pagina 9 en verder.

Voor veilig stoken zichverder de volgende punten van belong:

1. Stook uw haard zo veel möglichk met een gesloten deur. Dat verhoegt het rendement en is ook better voor het milieu.
2. Voorkom datkleine kinderen of hulpbehoevenden in de buurt van een brandende kachel komen en laat ze Niet alleen als de haard brandt. Gebruik eventueel een haardschem.
3. Giet of leg geen brandbare vloeistoffen en materiai alen in de kachel. Dit kan de kachel onherstelbaar beschadigen.
4. Als de vloer rond de haard van brandhaar materiaal is, gebruik dan een vloerplaat.
   De vloerplaat dient een minimale groote te hebben van: - aan de voorkant van de deur; 50 cm uit de haard - aan elke zijkant van de deur: 30 cm uit de haard
5. Plaats geen brandbare materialen, bijvoorbeeld gordijnen, houten voorwerpen (kasten, scholderijen), vlakbij of boven de kachel of in/om het rookkanaal. Houd minimaal een afstand aan van 80 centimeter, vanaf de buitenzijde an de haard en het rookkanaal.
6. Laat de schouw nooit bekleden met brandbaar materiaal (zoals papierbehang).
7. Houd de punten in acheit die staan onder het kopje 'Optimale stookwijze', op pagina 6.
8. De haard mag alleen gerepareerd worden met origi-nele onderdelen en door een erkend installateur.

Garantie

Op uw houtkachel biedtwANDERS Metaalproducten B.V. te Netterden een garantie van 5aar na aankoopdatum, mits de haard op een juiste wijze is geinstalleerd en worden gebruikt volgens de aanwijzingen in deze handleiding.

Onder de garantie vallen alle gebrenken die te herleiden zijn tot materiaal- en constructiefouten. In die gevaln ontvangt u gratis nieuwe onderdelen. Arbeidsloon en andere kosten vallen nicht onder de garantie. Defecte onderdelen kunt franco toezenden aan WANDERS Metaalproducten B.V., Amtweg 4, 7077 AL, Netterden.

Voordat de haard geplaatst worden, moet u eerst controeren of er zichtbare schade is aan het toestel. In dat geval要去 u het toestel Niet accepteren, maar contact opnemen met uw leverancier.

Buiten de garantie vallen: het glas, storingen ontstaan door onoordeelkundig gebruik; nied jeiste naleving van de landelijkke voorschriften en de bijgevoegde installmenten bedieningsvoorschriften; installmente door een Niet door WANDERS erkend installeur of dealer; verwaarlozing van het toestel en bij wisseling van eigenaar. De garantie vervalt ook bij gebruik van een verkeerde brandstof.

Voor de volgende onderdelen geldt een garantietermijn van 1aar: alle gietijzeren en vermiculite onderdelen, de elektrische onderdelen, dethermostaatklep en de lak.

WANDERS is nicht verantwoordelijk voor eventuele scheuren in sierpleisterwerk en verkleuringen van wanden, plafonds en/of roosters na het stoken van de haard. Verkleuringen können ontstaan doordat stofdeeltjes verbranden in de convectiemantel. Om de kans op scheuren in sierpleisterwerk en eventuele verkleuringen te minimisieren verwijzen wij maar het advies dat gegeven worden in de sfeerhaardenbranche. Uw installmentar kan u hierover informeren.

Klachten worden in behandeling genomen nadat de verkoopfirma/installateur of het gasbedrijf een klacht heeft ingediend, vergezeld van de aankoopdatum en een kopie van de aankoopbon. Reparations geenrecht op verlenging van de garantietermijn. Alle gevolgschade worden uitgesloten.

Installievoorschriften Oriana

Algemene aanwijzingen	9
Voorbereiding	9
Installatie	10

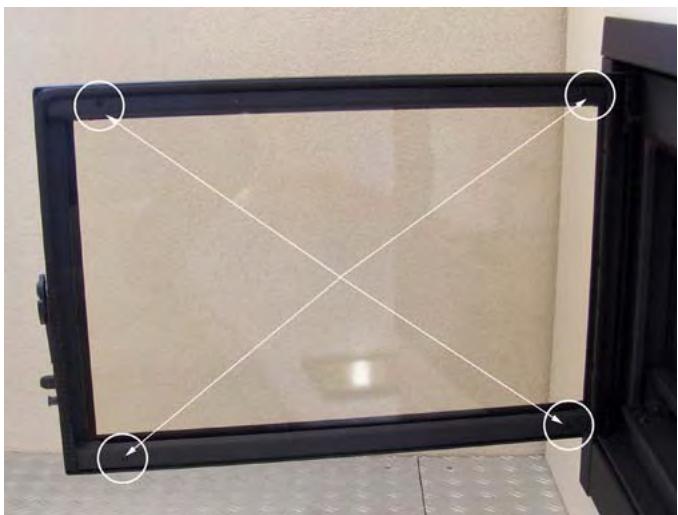

Reparaties	12
Technische gegevens Oriana	14

Algemene aanwijzingen

De Oriana is gekeurd volgens de internationale normering EN 13240 en kent een exta uitbreidingsnormering voor optimaal milieu vrijelijk stoken met betrekking tot rookgassen (art. 15a B-Vg. Des BmfWA). Deze haard kan aangesloten worden op een rookkanaal waarop meerere kachels zijn aangesloten. De pijp voor de rookgasafvoer heeft een diameter van 150 millimeter.

Het toestel mag alleen geplaatst en aangesloten worden door een erkend installerateur en volgens de onderstaande installmentevoorschriften. Daarnaast gelden de nationale en lokale wet- en regelgeving voor plaatsing en gebruik van houtkachels. WANDERS biedt geen garantie wanner de Oriana onvolledig of onjuist is aangesloten of geinstalleerd.

Het is nicht toegestaan de kachel in te bouwen in:

• Trappenhuizen, behalte in gebouwen met nicht meer dan 2 woningen.
• Algemeen toegankelijke galerijen en gangen.
• Ruimtes waarlicht ontvlambare of explosie gevaarlijke stoffen worden verwerkt.
• Ruimtes waar een afzuigkapaanstaat ofeen mechanisch afzuigsysteme is geplaatst, behalte wanner u de luchtaanvoerrechtstreeks van buiten haalt, zodate een gevaarloze verbranding verzekerd is.

Voorbereiding

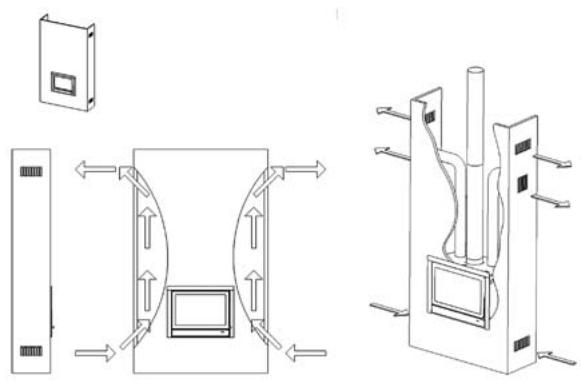

Het schoorsteenkanaal

Voordat u de haard installeert adviseren wij u om boezemontluchtingsroosters teplaatsen om scheuren en verkleuringen in sierpleisterwerk te voorkomen.

Bij hetplaatsen van de kachel dient u de volgende punten in acht te nemen:

• Als u de kachel aansluit op een bestaande schoorsteen, dan要去 die eerst vakkundig schoongemaakten gecontrolererd worden door een erkend

schoorsteenveegbedrijf. Eventuele aflsluitkleppendienen te worden verwijderd.

• De rookgasafvoer van de haard dient zichonder omwegen te worden aangesloten op het schoorsteenkanaal.
• De onderdruk in het schoorsteenkanaal moet minimaal 10Pa of 0,1 mbar়n.
• Hetschoorsteenkanaaldientaltijdinuitmondingsgebied 1 uit tekommen.
• Het schoorsteenkanaal dient ten hijde vanplaatsing schoon en lekdicht te zichen en zonder enige belemmering een diameter van minstens 150 millimeter te hebben.
• Eventuele bochten in het rookkanaal mogen nicht groter zichn dan 45 graden.
  U dient zich ervan te overtuigen dat het schoorsteenkanaal de rookgassen voldoende, goed en veilig kan afvoeren.
• De waardes voor de berekening van het schoorsteenkanaal vindt u onder de Technische geevens op bladzijde 9.

Brandveiligheid

In verband met brandveiligheid is het belangrijk om onderstaande voorschriften in acht te nemen voordat de kachel worden geinstalleerd.

1. Als de vloer rond de haard van brandhaar materiaal is, gebruik dan een vloerplaat. De vloerplaat dien minimaal een groote te hebben van:
2. aan de voorzijde van de deur; 50 cm uit de haard
3. aan elke zijkant van de deur; 30 cm uit de haard.
4. Houd minimaal 80 centimeter afstand tussen de kachel en brandbare objecten, zoals: gordijnen, houten voorwerpen (kasten en scholderijen) en glazen objecten. Houd bezelfde afstand aan ten opzichte van het rookkanaal.
5. Houten constructieonderdelen binnen het stralingsbereik van de kachel (80 centimeter vanaf buitenzi

jde kachel) dienen brandvrij bekleed te worden

1. Tussen de kachel en dragende, stalen constructieonderdelen要去 minimaal een afstand van 50 centimeter zitten (in alle richtingen).
2. Indien de rookgasafvoer door een plafond en/of dak gaat dat bestaat uit brandbare materialen, dienen plafond en dak ongeveer 80 centimeter rond bekleed te worden met brandvrijne materialen. Let hierbij op balklagen en eventuele elektrische leidingen.
3. Bekleed de schouw of muur nooit met brandbaar materiaal (zoals papierbehang)
4. De muur en andere materialen die zich binnen 80 cm van de kachel bevinden要去en uit brandvrijne materialen bestaan of要去 ermee geisoleerd worden. Het te gebruiken isolatiematerialiaal dient een temperatuur van 700 graden Celcius te weerstaan en een dichthed van 80kg / m3 te hebben. (Zie voor eventuele isolatiematerialien pagina 15)
5. Voorkom bij hetplaatsen van de haard en rookgas afvoerkanaal warmtedoorslag. De warmte afgithe van een brandende haard kan door de muur hebnek trekken. Dit kan zichs brand veroorzaken aan de andere kant van de muur. Voorkom dit.

Installatie

De Oriana is gekeurd volgens de internationale normering EN13240. De haard kan aangesloten worden op een rookkanaal waar meerdere kachels op+zijn aangesloten. Alleen een erkend installmenter mag de haardplaatsen, anders vervalt de garantie.

Verbrandingsluchttoevoer

De haard dient voldoende verse verbrandingslucht toegevoerd te krijgen. Maak indien nodig een extra luchttoevoeropening, zo zich可能导致 bij de kachel;

zo vermijdt u tocht. Een extra luchttoevoeropening is absolut vereist indien:

• Het vertrek is voorzien van een warmte terugwin systemd.
• Het vertrek is voorzien van een centraal afzuigsystemeem.
• Een afzuigkap indezelfde ruimte staat.

De luchttoevoeropening要去afsluitbaar,zijn indiendezedooreenbrandwerende muur loopt.Zijn ermeerdereverbrandingstoestellen indezelfdereuimteaanwezig,dan要去en er voldoende luchtopeningen,zijn om eenzorgeloze verbranding te garanderen.

Elektriciteit

Voor de ventilatoren dient u stroom (230V) te hebben. De aansluiting dient volgens de geldende normen en door een erkend installeur te worden aangesloten. Let op dat er geen elektra leiding in, op of door de schouw loopt. Door de warmte afgithe van de haard kuren elektrische onderdelen smelten, en daardoor kuren onveiligesituatives ontstaan. U dient de haard te allen tijde op een wandcontact doos, voorzien van randaarde, aan te sluiten. Het toestel要去 ook tijdens eventuele service beurten van de stroom afgesloten+kennen worden.

Aansluiten van het front en hoekmodel

1. Volg eerst de aanwijzingen uit het vorige hoofdstuk 'Voorbereiding'.
2. Haal een eventuele klep uit de bestaande openhaard.
3. Isoleer de kachel:tussen muur en buitenmantel met niet brandbare materialen (zie voor de isolatiematerialen de tabel op pagina 15).
4. Zorg voor een luchtdichte aansluiting maar buiten. In een bestaand kanaal kut u eventueel een pijp met een diameter van 150 millimeter trekken. Deze pijp monteert u aan de kachel.
5. Verwijder de pijpmond van de kachel. (zie figuur 1)
6. Plaats de haard in de opening; let op een eventuele stroomkabel.

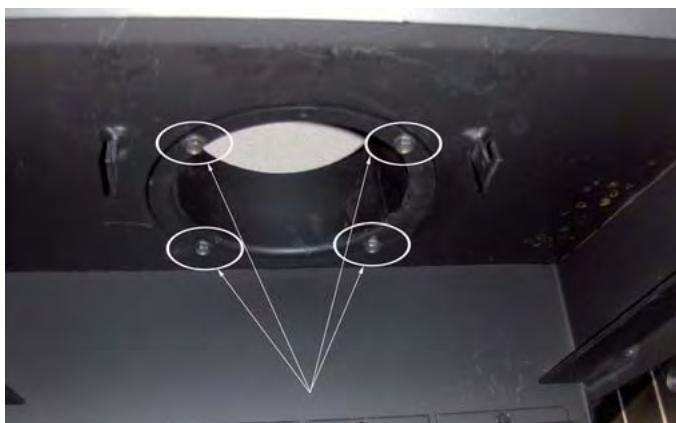

Figuur 1 Verwijder de pijpmond van de kachel

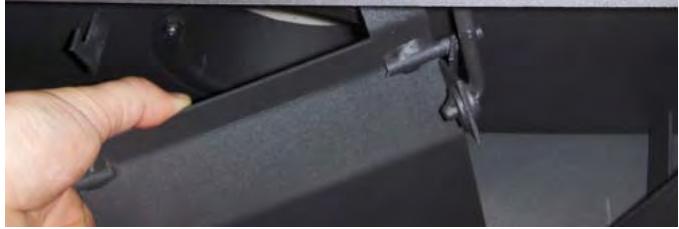

Figuur 2 Plaats de spaarklep en de duwstang.

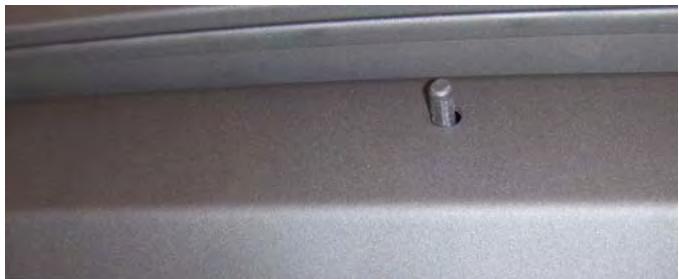

Figuur 3 Leg de rookgas keerplaat in de kachel

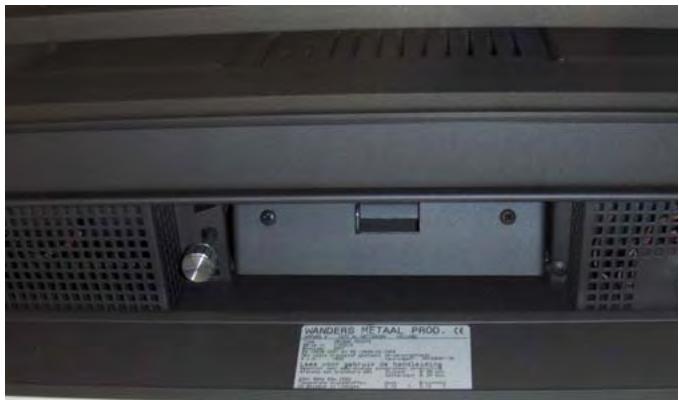

Figuur 4 Plaats typeplaatje

1. Sluit de pijp aan op de pijpmond. Monteer dan de pijpmond terug in de haard.
2. Monteer de spaarklep. Enplaats de duwstang maar de deur in de uitsparing aan de voorzijde van de

haard. Hang de klep in de scharnierhaken (zie figuur 2)

1. Plaats de rookgas keerplaat op de steunen onder de spaarklep (zie figuur 3)
2. Monteer de bijgeleverde afdeklijsten aan de zich- en bovenkant.
3. Steek de stekker in een geaarde wandcontact doos.
4. Vervang eventueel het typeplaatje in een met uw eig- gen taal. (figuur 4))

Let op dat de stroomkabel breukvrij blijft gedurende de installmentie.

De haard mag alleen worden aangesloten op een geaard stopcontact.

Reparities

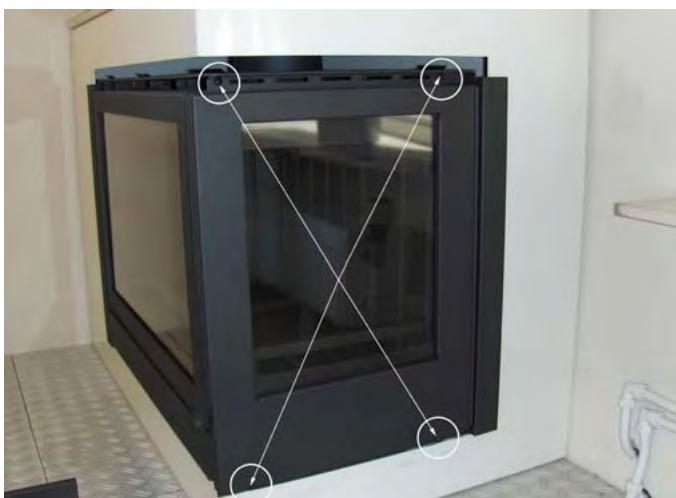

Figuur 5: Vervangen van het glas in de deur

Vervangen van het glas in de deur

• Open de deur van de haard
• Verwijder de vier schroeven (zie figuur 5)
• Verwijder de glasstrips. Let op; het glas is scherp.

Figuur 6: Vervangen van de zijruit

Vervangen van de zijruit

• Verwijder de vier schroeven boven en onderin het zijraam. Verwijder hiervoord bovenlijst.
• Verwijder de glasstrips van de haard.
• Let op het glas is scherp.

Vervangen van de ventilatoren en/of zekeringen

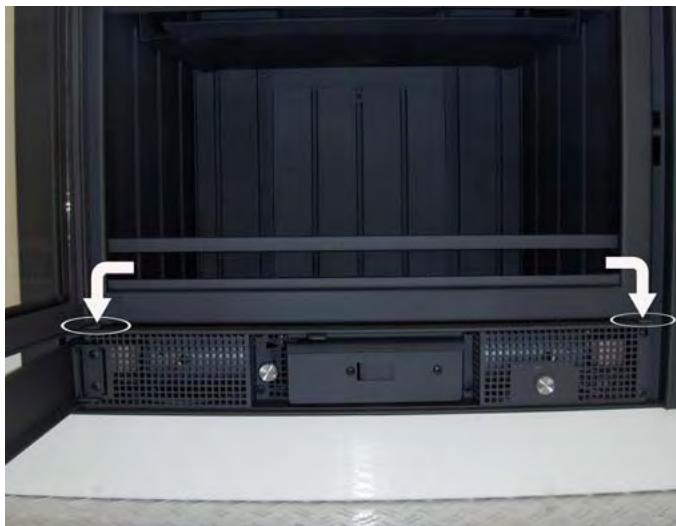

Figuur 7: Verwijder de 2 schroeven links en rechts onder.

Zorg dat de stroom uitgeschakeld is.
- Verwijder de twee schroeven links- enrechtsonder.
- Trek de gehele ventilator unit er uit. Let waar bij op de kabel.
- Verwijder de voorplaat van de ventilator unit.
- Haal de ventilator en uit, of cervang de zekering die in de regelaar zit. U komt bij de regelaar door deze van het front los te halen.

Deur sluiting	Ba	I/II
Nominaal vermogen*	7	kW
Pijpdiameter verbrandingsgassen	150	mm
Maximale vulling bij hout	3	kg
Maximale vulling bruinkool	3	kg
Inhoud verbrandingskamer	0,08	m3
Oppervlak bodem verbrandingskamer	0,2	m2

• nominale warmte worden verkreten bij een schoorsteentrek van 0,12 mbar

Brandstof	houtblokken, 30 x 10 cm	Bruinkoolbriketten
Max. opleg hoeveelheid	3 stuks	4 stuks
Primaire luchtklep	max.	max.
Secundaire luchtopening	max.	max.
Brandtijd brandstof	ongeveer 1 uw	ongeveer 1 uw

Rookgaswaarden volgens DIN 4705, DIN 18895 deel 2

Bij gesloten deur	hout		bruinkool
Rookgashoeveelheid	7,2	g/s	9,3	g/s
Rookgastemperatuur	320	°C	300	°C
Voordruk	0,12	mbar	0,12	mbar
Rendement	78,9	%	79,3	%
CO op 13% O2	0,07	%	0,09	%
Fijnstof	-	mg/m3	-	mg/m3
Keuringsinstituut 1625 . Keuringsnorm EN13240 . Keuringsrapport nr. RRF-400169

Richtwaarden voor de inhoud van de te verwarmen ruimte:

Niet alle vertrekken voldoen aan de huidige isolatiewaarden. Voor de inhoud van de te ver-warmen ruimte können volgens DIN 18893 de volgende waarden aangehouden worden:

Bij gunstige verwarmende omstandigheden:

bereken volgens DIN 4701

Bij minder gunstige omstandigheden:

115 m3

Bij ongunstige omstandigheden:

75 m3

Voor tijdelijke verwarming, bij een onderbreking van meer dan 8uur, kan voor de te verwarmen inhoud 25% );
minder gerekend worden.

Tabel isolatiedikte bij muurdikte

	muurdijke 10 cm	isolatie	convectie mantel
Bescherming van de muur		achterkant 8 cm
Wanden uit brandbare bouwdelen	X		X
Dragende wanden uit staalbouw	X		X
Inbouw meubel gegen kachel	X		X
Inbouw meubel inchyterliggende muur	X	zijkant 8 cm	X
Overige wanden
Wand dikte < 10 cm	X	onderkant 6 cm	X
Wand dikte > 10 cm (kan gemetselde muurশ)	-		-

Tabel geeft aan welke isolatiedikte gekozen moet worden bij welke muurdikte, ter bescherming van inbouwwanden.

Tabel isolatiematerialial, NB: alleen wat in grijs gebied staat is toegestaan

Isolatie		Verpakt		Warmtegeleiding		Bovenste gebruikstemp.		Dichtheid
nr	artikel	nr	vorm	nr	verpakt	nr	°C	nr	Kg/m3
10	Mineraal Wol	01	Banen	01	Matten verstikt	10	100	02	20
11	Glaswol	02	Losse wol		Matten verstikt	12	120	03	30
12	Steenwol	03	Wol	02	Matten verstikt	14	140	04	40
13	Slakken		Granulaat		G. kromme 2	16	160	05	50
		04	Vilt					06	60
		05	Lamelle mat	10	Schilfers			07	70
					G. kromme 1			08	80
		06	Matten verstikt	11	Schilfers			09	90
		07	Platen		G. kromme 2			10	100
		08	Schalen			72	720	11	110
		09	Segmenten	20	Platen	74	740	12	120
		10	Gevlochten		G. kromme 1	76	760	13	130
				21	Platen
					G. kromme 2			18	180
		99	Overige	99	Enkel	99		99

Zoek in deze tabel het isolatiematerialiaal UIT.

NOTA BENE: Groep 99 is NIET toegestaan.

GB
