GEBRUIKSAANWIJZING ORSANNE WANDERS
1.0 TECHNISCHE AANWIJZINGEN VOOR INSTALLATEUR
2.0 INSTALLATIE VOORSCHRIFTEN
2.1 TECHNISCHE AANWIJZINGEN
2.1.1 SCHOORSTEEN
2.2 INSTALLEREN VAN DE KACHEL
2.3 AANSLUITEN VAN DE SCHOORSTEEN
2.4 AANSLUITING VAN DE GASLEIDING
2.5 ONDERHOUD
2.6 TTB
2.7 HOUTSET
2.8 AFSTANDBEDIENING
2.9 GEBRUIKS AANWIJZING AFSTANDSBEDIENING
3.0 GEBRUIKERS HANDLEIDING
3.1 INGEBRUIK STELLEN VAN DE KACHEL
3.2 BUITEN WERKING STELLEN VAN DE HOOFDBRANDER
3.3 BUITEN WERKING STELLEN VAN DE WAAKVLM
3.4 VOORSCHRIFTEN VOOR DE GEBRUIKER
3.5 TTB BEVEILIGING
3.6 EERSTE KEER STOKEN
3.7 ONDERHOUD
3.8 VENTILATIE
3.9 WAARSCHUWING/ADVIES
MANUAL GB PAGE 17

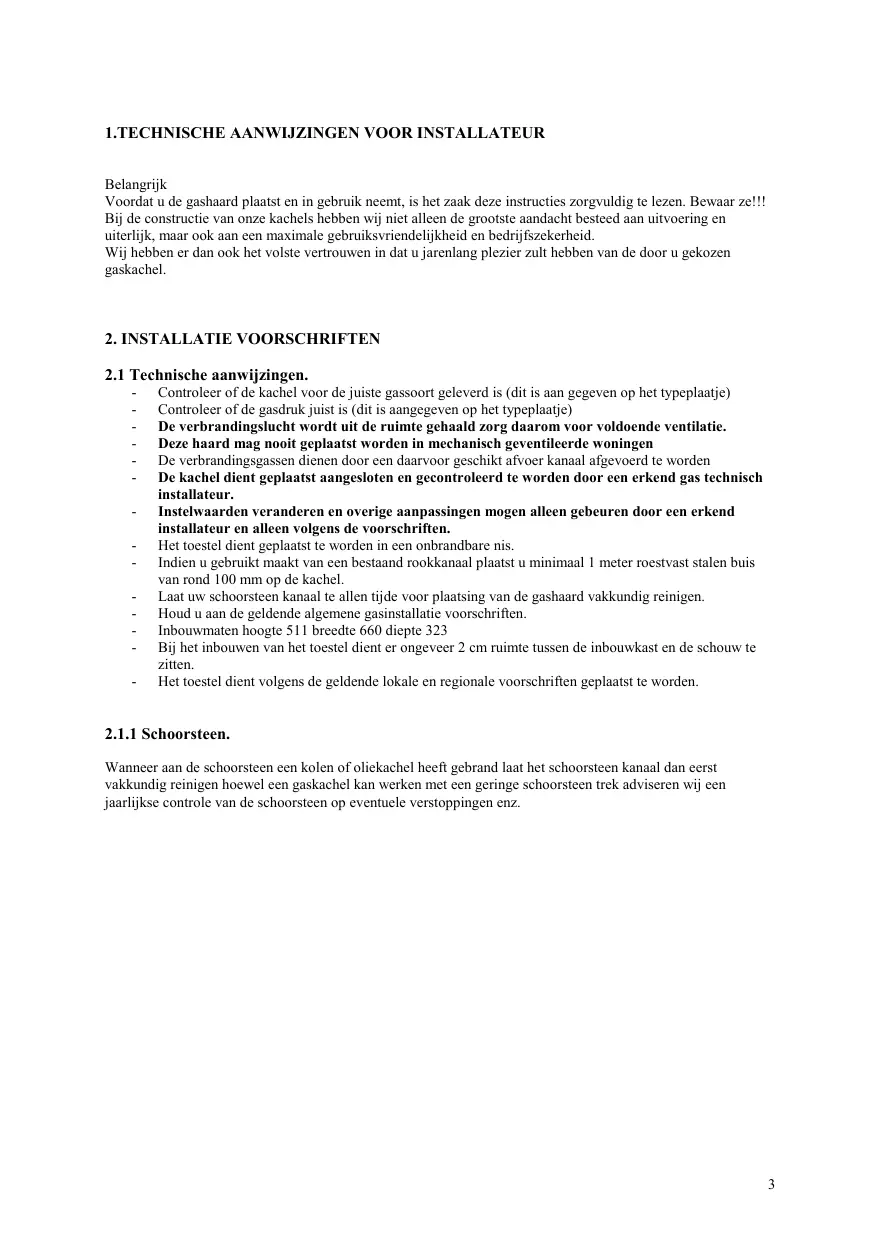

1. TECHNISCHE AANWIJZINGEN VOOR INSTALLATEUR
Belangrijk
Voordat u de gashaard plaatst en in gebruik neemt, is het zaak deze instructecties zorgvuldig te lezen. Bewaar ze!!! Bij de constructie van once kachels hebben wij nicht alleen de groostte aandacht besteen aanuitvoerng en uiterlijk, maar ook eenemaxle gebruiksviendelijkheid en bedrijfszerkerheid.
Wij hebben er dan ook het volste vertrouwen in dat u jarenlang plezier zult hebben van de door u gekozen gaskachel.
2. INSTALLATIE VOORSCHRIFTEN
2.1 Technische aanwijzingen.
- Controller of de kachel voor de juiste gassoort geleverd is (dit is aan geveen op het typeplaatje)
- Controller of de gasdruk juist is (dit is aangegeven op het typeplaatje)
- De verbrandingslucht wordenuit de ruimte gehaald zorg daemon voor voldoende ventilatie.
- Deze haard mag nooit geplaatst worden in mechanisch geventileerde woningen
- De verbrandingsgassen dieren door een waarvoor geschikt afvoer kanaal afgevoerd te worden
- De kachel dient geplaatst aangesloten en gecontroleerd te worden door een erkend gas technisch installateur.
- Instelwaarden veranderen en overige aanpassingen mogen alleen gebeuren door een erkend installateur en alleen volgens de voorschriften.
- Het toestel dient geplaatst te worden in een onbrandbare nis.
- Indien u gebruikt maakt van een bestand rookkanaal plaatst u minimaal 1 meter roestvast stalen buis van rond 100mm op de kachel.
- Laat uw schoorsteen kanaal te allen tijde voor plaatsing van de gashaard vakkundig reinigen.
- Houd u aan de geldende algemene gasinstallatie voerschriften.

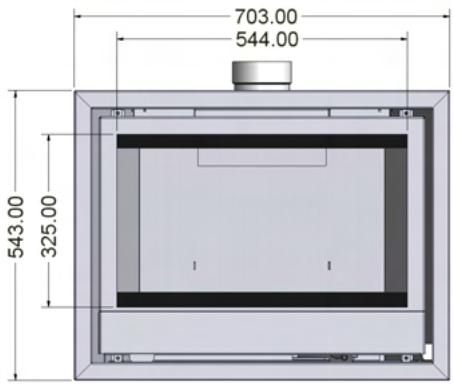

- Inbouwmaten hoogte 511 breedte 660 diepte 323
- Bij het inbouwen van het toestel dient er onceveer 2 cm ruimteussen de inbouwkast en de schouw te zitten.
- Het toestel dient volgens de geldende lokale en regionale voorschriften geplaatst te worden.
2.1.1 Schoorsteen.
Wanneer aan de schoorsteen een kolen of oliekachel heeft gebrand LAST het schoorsteen kanaal dan eerst vakkundig reinigen hoewel een gaskachel kan werken met een geringe schoorsteen trek adviseren wij een Jaarlijke contro ne van de schoorsteen op eventuele verstoppen genz.

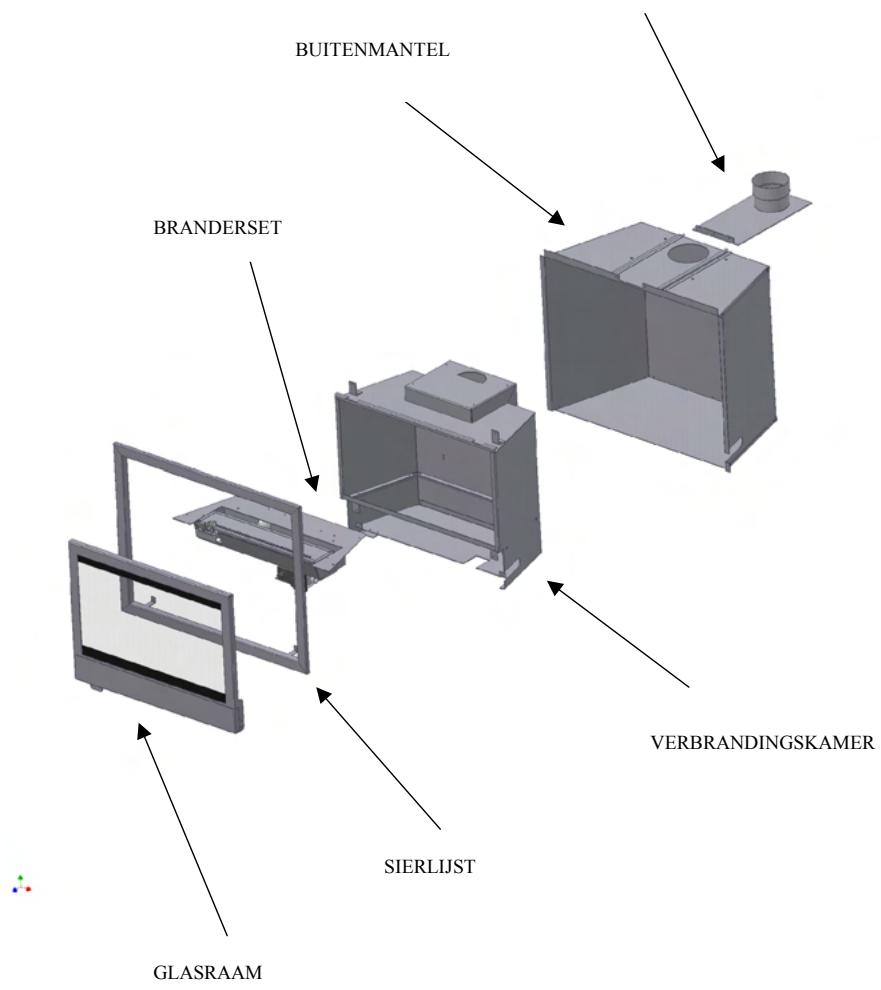

2.2 Installeren van de kachel.
Verwijder de verpakking.
1 Verwijder de twee schroeven anschter de bedieningsdeur (zie fig. 1) en het glasraam eraf beuren.
2 Verwijder de vier schroeven van de sierlijst en de sierlijst wegnen (zie fig. 2)
Fig.1
Fig.2

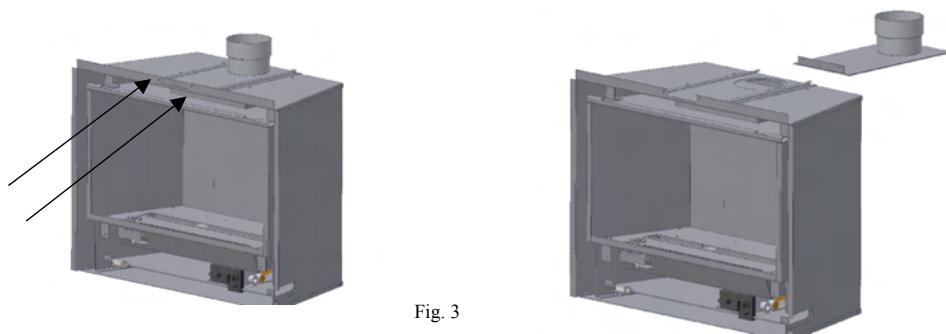

3 Verwijder de twee schroeven van het schoorsteen aansluitstuk en schuif de plaat UIT de rails (zie fig. 3).
4 Monteer de flexibele buis aan het aansluitstuk.
5 Plaats de kachel nu in de ombouw en schuif het schoorsteen aansluitstuk wee op+zijn plaats.
Fig. 3
6 Maak nu de gasaansluiting volgens de voorschriften (zie gasaansluiting)
7 Controller alle gasaansluitingen op gasdichtheid gebruik hiervoor zeepwater of een gaslek detector
8 Monteur nu de ontvanger van de afstandsbediening (zie afstandsbediening)
9 Plaats nu de sierlijst
10 Plaats de houtset (zie plaatsen van de houtset)
11 Plaats het glasaam denk eraan het glas Niet aan te raken omdat vingerafdrukken Nieteer te verwijderen Zijn als de kachel eenmaal hebft gebrand.
2.3 Aansluiten van de schoorsteen.
De gashaard is standard voorzien van een open trekonderbroker met valwindafleider.
Gebruik voor de verbinding vanaf het toestel tot schoorsteenkanaal corrosievast materiaal.

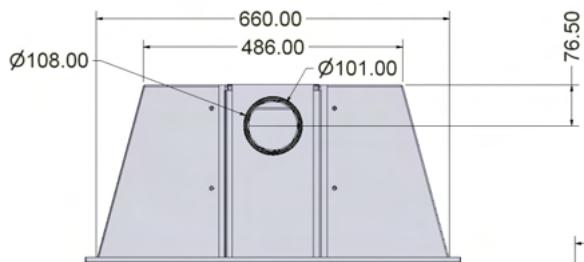

De binnendiameter van de pijp moet minimaal 100mm zijn.
De aansluiting van het toestel op het schoorsteenkanaal dient deugdelijk en lekkagevrij te zich.
2.4 Aansluiting van de gasleiding.
In de gasleiding voor het regelblok dient een goedgekeurde gaskraan van 3/8 geplaatst te worden makkelijk bereikbaar.
De aansluiting op het gasblok is 3 / 8
Na aansluiting van de gasleiding het geheel met zeepwater of een gaslekdetector controleren.
Voorkomijdens montage van de gasleiding spanningen op het gasblok
2.5 Onderhoud.
Om de veiligheid en de goede werkig van de kachel te konnen garanderen dient de kachel Jaarliks door een erkend vakman gecontroleerd en gereinigd te worden.
Het brandergedeelte de waakvlam en de verbrandings kamer.
Het keramisch glas kan gereinigd worden met een speciala schoonmaakmiddel voor keramische kookplaten.
Indien een houtblok stuk is dient每次都ervangen te worden.
Indien er sprake is van een barst in de ruit of als de ruit gebroken is dien deze verrangen te worden alvorens de gashaard wee in gebruik mag worden genomen.
Let op bij het terug plaatsen van de houtblokken dat ze weer in de juiste positie worden geplaatst (zie plaatsen houtset).
2.6 TTB.
Dit toestel is standard voorzien van een open trekonderbreker, valwindafleider en een thermische terugslag beveiliging (TTB).

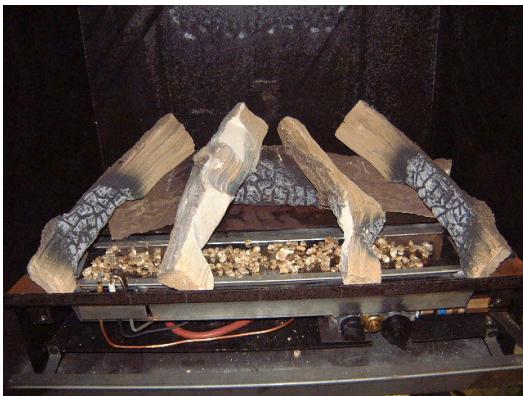

2.7 Houtset.
Vul erst de branderplaat met de bijgeleverde korrels (zie fig. 4a).
Let op nooit meer korrels gebruiken dan de bijgeleverde hoeveelheid.

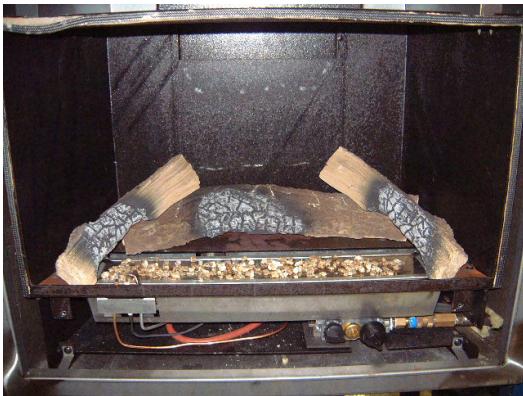

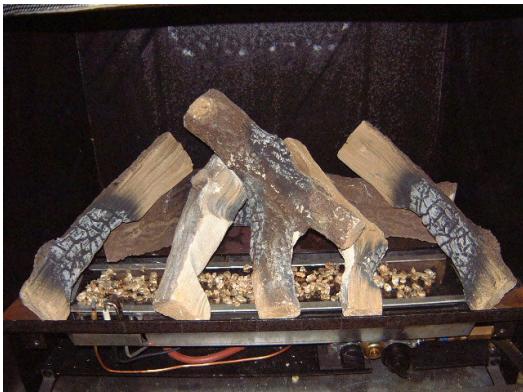

Plaats nu de houtblokken volgens fig. 4b en 4c.
Let op dat bij hetplaatsen van de houtblokken geen bloc op de waakvlam geplaatst worden.
Denk er wel aan dat de blokken exact volgens het voorbeeld geplaatst worden om de vlammen zo min möglichk af te Dekken en zo verstoring van het vlambeeld of roeten te voorkomen.
Zorg er voor dat het glasraam goed gesloten worden alvorens de kachel aan te steken.
Fig. 4a
Fig. 4b
Fig. 4c
2.8 Afstandsbediening.

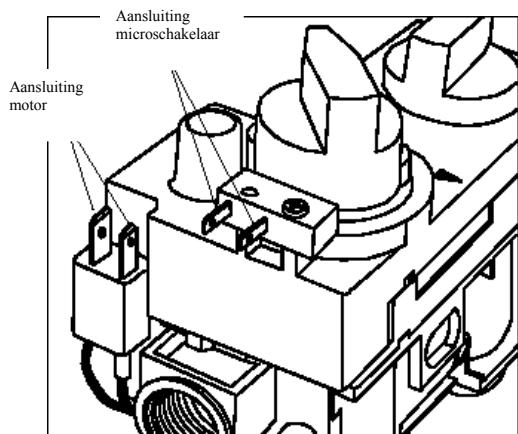

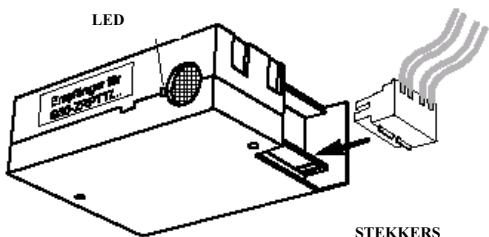

Plaats de ontvanger van de afstandsbediening links onderin het toestel voordat u de sierlijstplaatst ( fig. 6 ). Schuif de kabelCUSSEN du buitenmantel en de bodem plaat van de verbrandingskamer.
Fig. 6
ONTVANGER
STEKKERS
VOOR
MICRO
SCHAKELAAR
KABEL
STEKKERS VOOR MOTOR
2.9 Gebruiks aanwijzig afstands bediening.
Instellen van de display (van F/12h maar C/24h en omgekeerd)
Na hetplaaten van de batterij (9v alkaline) of door het te gelijkrijkig indruken van de knoppen AUTO en TIMER begint de aanduiding te knipperenijdens het knipperen van de display kan men omschaken van F waar C door het indruken van de AUTO knop kan men omschaken.
De display za na enigeijd van zich op handbedieningtering keren, men kan ook de knop TIMER indrukken.
Instellen van de tijd.
Na hetplaaten van de batterij of door het gelifiktijdig indrukken van de AUTO en TIMER knop begint de displaye knipperen om de tijd in te stellen moet men () indrukken om de uren in te stellen en met de knop () kan men de minuten instellen aansluitend wachten of op knop TIMER drukken om weer op handbediening terug te keren.
Instellen van de gewenste temperatuur.
De AUTO toets net zolang ingedrukt houden tot de temp aanduiding knippert dan met toets () of () de temperatuur hoger of lager instellen. Daarna wachten of knop AUTO indrukken om in de automatisch modus te komen.
De sensor in de afstands bediening meet de temperatuur in de ruimte.Deze wordt met de ingestelde temperatuur.
vergeleken de ontvanger krijt een signal en stelt de vlam hoogte inaar gelang de temperatuur in de ruimte.
Programming van de timer functie.
De TIMER knop zolang ingedrukt honden tot aanduiding P1* knippert.
Dan met knop (▲) voor uren en knop (▼) voor minuten de inschakelijk instellen en dan nogmaals TIMER indrukken tot P1® verschijnt dan kan men de uitschakelijkijd instellen, door nogmaals TIMER te drukken kan men de toughen voor het tweede programme P2* P2® instellen aansluitend met TIMER bevestigen. Buiten de geprogrammeerde tjden verschijnt het ◆ symbol in beeld.
Gebruik van de verzischlende möglichkheden.
Handbediening van de vlam hoogte.
() indrukken om het vuur in te schakelen of om de vlammen te verhogen, () indrukken om de vlammen te verkleinen of om het toestel op waakvlam te zetten.
Bij het indrukken van deze knopen verschijnt links boven op de display het zend teken is het gasventiel op zich eindaanslag dan begint het led van de ontvanger te knipperen men weet dan dat men de hoogste of laagste stand bereikt hierf.
Temperatuur regeling AUTO
AUTO kort indrukken in de display verschijnt kort de ingestelde temperatuur daarna de ruimte temperatuur.
Timer (TIMER)
Als de timer modus is ingeschakeld is de temperatuur regeling hetzelfde als in de AUTO
modus tijdens de uitschakelrijk schakelt de motor hel toestel op waakvlam.
Ter controle van de ingestelde temperatuur AUTO indrukken en aansluitend in de TIMER modus terugkeren.
Tijdens de uitschakel vrij vind er geen temperatuur controle plaats, het batterij verbruik van de zender is daardoor zeer gering.
Met de toetsen () en () komt men vanuit elkemodus in handbediening.
Het worden aanbevolen omuit te schakelen met de () toets de zender is dan nicht actief en belast daarmee de batterijen Niet onnodig.
Wisselen van de batterijen.
Als er BATT rechts boven in het display verschijnt of als het led lampje op de ontvanger minder duidelijk worden要去 de batterij verrangen worden
Veiligheids uitschakeling
Ontvangt de ontvanger 2=uur lang geen signaal dan worden het toestel automatisch op waakvlam gedraaid als er later waar een signaal komt worden het toestel wee ingeschakeld.
Aanwijzingen.
Voordat men AUTO of TIMER inschakelt moet men met de toetsen () en () de ontvangst testen (als op de zender het zend symbol verzwijnt moet op de ontvanger het led knipperen).
Met de temperatuur regeling worden over de tijd dat de motor draaiit de vlam hoogte ingesteld dezeijd is afhankelijk van de grootte van het vertrek waar het toestel staat opgesteld, van het vermogen van het toestel en batterij sterkte etc.
Een micro processor meet de temperatuur verhoging perijd en corrigeert de draaitijd van de motor tijdens de volgende verwarmingstijd, om de vlamhoogte aan de warmte behoefte aan te passen.
Als dekleinstand voldoende is om het vertrek op te warmen zal het toestel na enkele keren op automaat te hebben gebrandt, tussen kleinstand en uit gaan branden zDat het maybeik is langere brandtijden en eengelijkmatigere temperatuur te bereiken.
Benodigde batterijen: 1x 9v alkaline afstandbediening 4x aa 1,5v penlite ontvanger
3.0 GEBRUIKERS HANDLEIDING

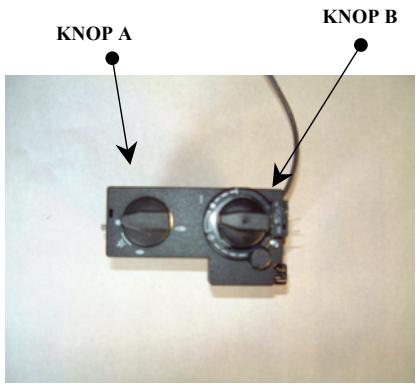

In het midden van het toestel darüber de klep bevinden zich de bedieningsknoppen van de kachel.
3.1 In gelebruik stellen van de kachel.
Open de gaskraan walke in de gastoevoerleidingaar de gaskachel is gemonteerd. Draai de ontstekingsknop - A - rechtsom in die richting van ontsteken tot aan de aanslag, verwolgens indrukken en enkele seconden wachten.
Vanuit ingedrukte positie verderaar links draaien tot men een klik hoor.
Door de glasuit Aunt U aan de linkerkant van de kachel zien of de waakvlam brand Is dit Niet het geval dan dient U.Deze handelingen te herhalen.
Indien de waakvlam brand, de ontstekingsknop nog 30 seconden ingedrukt houden. En daarna loslaten de waakvlam要去 nu blijven branden.
Dan de knop - A - nog verder door draaienaar links en op het groe vlammetje zetten
De knop - B - kan nu doormiddel van de afstandbediening in de gewenste stand Ingesteld worden traploosussen hoog en laag.
Ervaring leert welke stand voor uw kamer het meest geschikt is.
De bediening van de afstandsbediening is eenvoudig knop -D- om de vlam hoger in te stellen en knop -E- om de vlam lager in te stellen of om de vlam geheel te doven.
3.2 Buitenwerking stellen van de hoofdbrander.
Door de knop -E- van de afstandsbediening ingedrukt te houden tot de led lamp op de ontvanger begint te knipperen.
De brander kan ook uitgeschakeld worden door de ontstekingsknop
-A-rechtssom te draaien tot aan de aanslag.
3.3 Buitenwerking stellen van de waakvlam.
Door de ontstekingsknop - A - Licht in te drukken en verder rechtsom te draaien schakelt u de waakvlamuit.
3.4 Voorschriften voor de gebruiker.
Plaats geen brandbare voorwerpen voor, of onderin de gashaard..
Als de gashaard isuitgegaan dan dient men minimaal 10minuten te wachten alvorens de gashaard opniewu te ontsteken (zie in gebruik stellen van het toestel)
Om een goed functioneren van de gashaard te waarborgen adviseren wij om deze minimaal 1 keer peraar te lately reinigen en controleren door een erkend installeur. Indien de gashaard herhaaldelijk afslaat dan dient men de installeur te waarschuwen.
Als warmte wisselend oppervlak worden gezien de voorkant.
Waarschuwing de kachel mag Niet gebruikt worden als de glasruit gebroken is of als de deur open staat. De kachel mag alleen gerepareerd worden met originele onderdelen geleverd door de fabrikant en reparations mogen alleen uitgevoerd worden door een erkend installmenter.
Aan de houtset mag onder geen enkele omstandigheid iets veranderd of toegevoegd worden als er een houtblok stuk is dient deze verrangen te worden door een origineel door de fabrikant geleverd exemplaar. Om brandgevaar uit te sluiten dient de minimum afstand tot brandbare delen en meubels minimaal 100~cm to bedragen de minimum afstandussen dechyterkant van de kachel en de muur dient minimaal 20~cm te zich.
Het is van belang dat u de kachel Niet kort na een verbouwing of nieuwbouw stoekt door de luchtcirculatie worden vocht en nog Niet uitgeharde vluchtige bestanddelenuit sierpleisters, verf, vloerbedekkingen en andere materialen aangezogen. Dit kan op koude oppervlakten roetvlekken verroorzaken.
3.5 TTB beveiling
De kachel is voorzien van een thermische terugslag beveiliging (TTB) dit is een temperatuur schakelaar die in werkig treedt als het afvoerkanaal onvoldoende trek heeft zodat de rookgassen in het vertrek komen, als dit het geval is zal het toesteluitslaan.
De TTB mag nooit buiten werkig gesteld worden.
Bij een defecte TTB dient每次都 met originele onderden verrangen te worden.
Als de TTB de kachel heeft uitgeschakeld dan dient men minstens 10 minuten te wachten tot de kachel wee aangestoken mag worden.
Als de kachel herhaaldelijk uitslaat dient men een installmenter te raadplegen.
Gebruik de kachel Niet tot een erkent installmenter zegt dat het veilig is.
3.6 Eerste keer stoken
Tijdens de eerste maal stoken kan er een onaangename geur ontstaan, die worden veroorzaakt door het inbranden van de但它 bestendige lak. Dit verdwijnt na enkele uren waar raden wij aan het toestel de eerste maal op de hoogste stand te stoken verwijl u tevens het vertrek waarin het toestel staat goed ventiliert.
3.7 Onderhoud.
Om de veiligheid en de goede werkking van de kachel te konnen garanderen dient de kachel Jaarliks door een erkend vakman gecontroleerd en gereinigd te worden.
Het brandergedeelte de waakvlam en de verbrandings kamer.
Het keramisch glas kan gereinigd worden met een special schoonmaakmiddel voor keramische kookplaten.
Indien een houtblok stuk is dient每次都 verrangen te worden.
Indien er spreke is van een barst in de ruit of als de ruit gebroken is dien deze verrangen te worden alvorens de gashaard wee in gebruik mag worden genomen.
Let op bij hetteringplaatsen van de houtblokken dat ze weer in de juiste positie worden geplaatst (zieplaatsen houtset).
3.8 Ventilatic.
De kachel is een zogenaamd open verbrandings toestel dat wil zichgen dat de lustc nodig voor verbranding uit de ruimte gehaald worden hier toestel staat te branden zorg waarom algijd voor voldoende ventilatie.
Wanders Metaalproducten b.v. te Netterden garandeert gedurende 1aar na aankoopdatum de goede werking van de gashaard, mits het toestel
vakkundig is geinstalleerd en gebruikt volgens de gestelde aanwijzingen.
De garantie omvat alle gebren die te herleiden zich tot constructie- en materiaial foulen en omvat het gratis leveren van neue onderdelen. Arbeidsloon en andere kosten können Niet aan Wanders Metaalproducten b.v. worden doorberekend.
Defecte onderdelen dienen franco te worden toegezonden aan Wanders Metaalproducten b.v. Amtweg 4, 7077 AL Netterden.
Storingen, welke zijn ontstaan door onoordeelkundig gebruik, Niet juiste naleving van de installment- en gebruksvoerschriften, aansluien en reparaties door nicht erkende installeurs, verwaarlozing of ombouwen op een andere gassoort dan waarvoir het toestel is bestemd, vallen buiten iedere vom garantie.
Klachten worden erst dan in behandelung genomen nadat de leverancier / installeur van het toestel of het gasbedrijf de klacht heeft ingediend onder opgaven van aankoopdatum enkopie van de aankoopbon.
Reparaties geenrecht opverlenging van de garantie-terminn. Alle gevolgschade wordenuitgesloten.

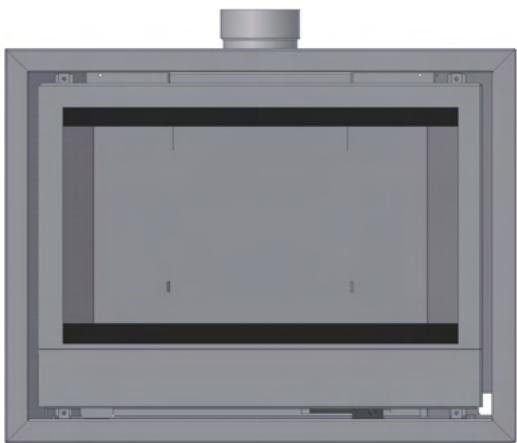

BORDEAUX
