Manutenzione del subwoofer Il cabinet del subwoofer potrebbe essere pulito spolverandolo con un panno asciutto. Se desiderate utilizzare un prodotto spray per la pulizia, non spruzzatelo direttamente sul cabinet, ma sul panno. Rimuovete prima la griglia in modo tale che il tessuto non si macchi, facendo attenzione a non arrecare danno all'unità altoparlante. La griglia stessa può essere pulita usando una spazzola morbida. Non usate il subwoofer come un tavolo. Quando è in funzione gli oggetti lasciati sul piano superiore tendono a vibrare. In particolare, evitate il rischio che liquidi vengano versati (ad esempio bevande o vasi di fiori). Se il sistema non viene usato per parecchio tempo, scollegate il subwoofer dalla rete di alimentazione.

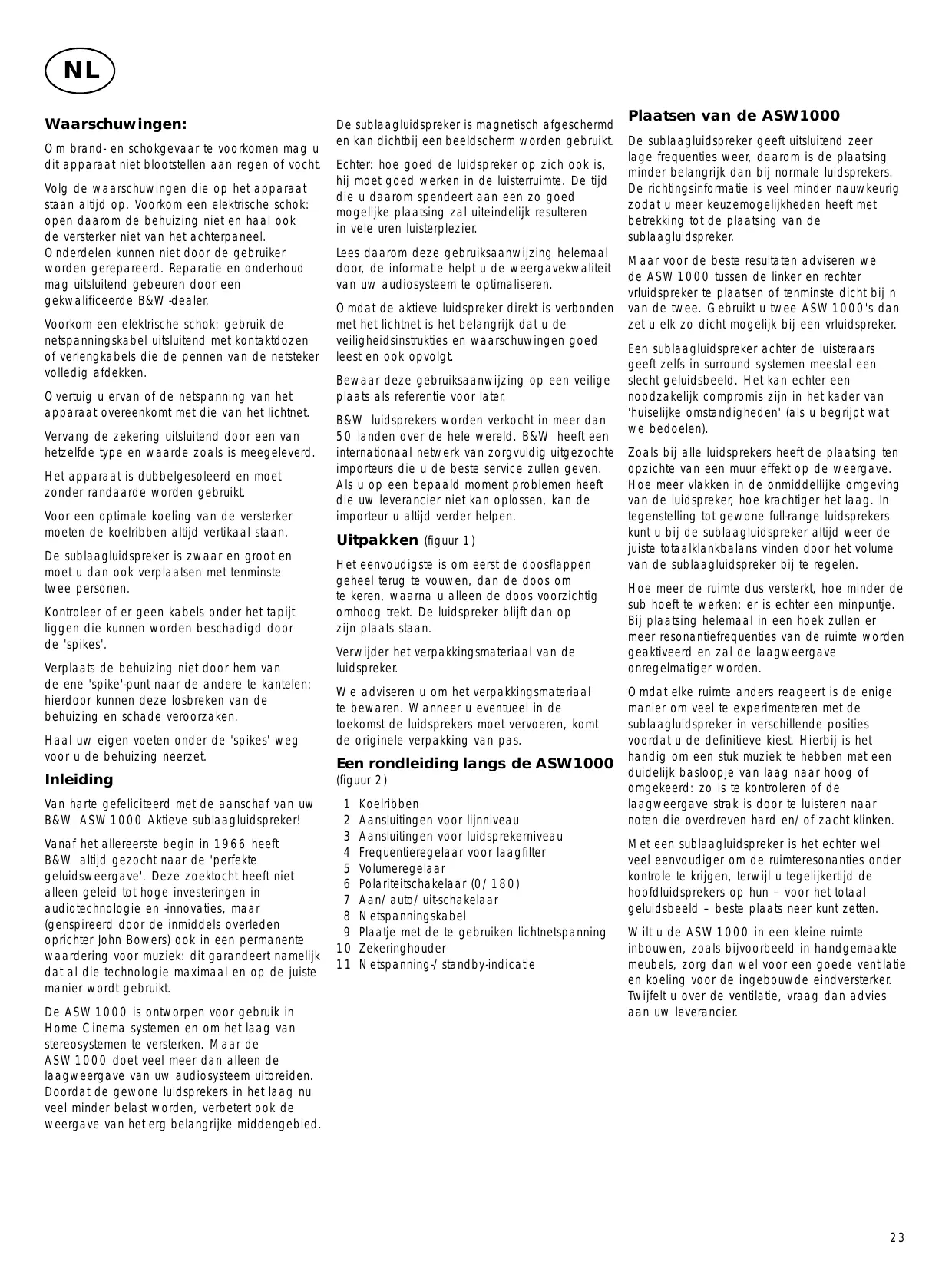

NL Waarschuwingen: Om brand- en schokgevaar te voorkomen mag u dit apparaat niet blootstellen aan regen of vocht. Volg de waarschuwingen die op het apparaat staan altijd op. Voorkom een elektrische schok: open daarom de behuizing niet en haal ook de versterker niet van het achterpaneel. Onderdelen kunnen niet door de gebruiker worden gerepareerd. Reparatie en onderhoud mag uitsluitend gebeuren door een gekwalificeerde B&W-dealer. Voorkom een elektrische schok: gebruik de netspanningskabel uitsluitend met kontaktdozen of verlengkabels die de pennen van de netsteker volledig afdekken. Overtuig u ervan of de netspanning van het apparaat overeenkomt met die van het lichtnet. Vervang de zekering uitsluitend door een van hetzelfde type en waarde zoals is meegeleverd. Het apparaat is dubbelgesoleerd en moet zonder randaarde worden gebruikt. Voor een optimale koeling van de versterker moeten de koelribben altijd vertikaal staan. De sublaagluidspreker is zwaar en groot en moet u dan ook verplaatsen met tenminste twee personen. Kontroleer of er geen kabels onder het tapijt liggen die kunnen worden beschadigd door de 'spikes'. Verplaats de behuizing niet door hem van de ene 'spike'-punt naar de andere te kantelen: hierdoor kunnen deze losbreken van de behuizing en schade veroorzaken. Haal uw eigen voeten onder de 'spikes' weg voor u de behuizing neerzet.

De sublaagluidspreker is magnetisch afgeschermd en kan dichtbij een beeldscherm worden gebruikt. Echter: hoe goed de luidspreker op zich ook is, hij moet goed werken in de luisterruimte. De tijd die u daarom spendeert aan een zo goed mogelijke plaatsing zal uiteindelijk resulteren in vele uren luisterplezier. Lees daarom deze gebruiksaanwijzing helemaal door, de informatie helpt u de weergavekwaliteit van uw audiosysteem te optimaliseren. Omdat de aktieve luidspreker direkt is verbonden met het lichtnet is het belangrijk dat u de veiligheidsinstrukties en waarschuwingen goed leest en ook opvolgt. Bewaar deze gebruiksaanwijzing op een veilige plaats als referentie voor later. B&W luidsprekers worden verkocht in meer dan 50 landen over de hele wereld. B&W heeft een internationaal netwerk van zorgvuldig uitgezochte importeurs die u de beste service zullen geven. Als u op een bepaald moment problemen heeft die uw leverancier niet kan oplossen, kan de importeur u altijd verder helpen.

Uitpakken (figuur 1) Het eenvoudigste is om eerst de doosflappen geheel terug te vouwen, dan de doos om te keren, waarna u alleen de doos voorzichtig omhoog trekt. De luidspreker blijft dan op zijn plaats staan. Verwijder het verpakkingsmateriaal van de luidspreker. We adviseren u om het verpakkingsmateriaal te bewaren. Wanneer u eventueel in de toekomst de luidsprekers moet vervoeren, komt de originele verpakking van pas.

Een rondleiding langs de ASW1000

Van harte gefeliciteerd met de aanschaf van uw B&W ASW1000 Aktieve sublaagluidspreker!

1 2 3 4 5 6 7 8 9 10 11

Vanaf het allereerste begin in 1966 heeft B&W altijd gezocht naar de 'perfekte geluidsweergave'. Deze zoektocht heeft niet alleen geleid tot hoge investeringen in audiotechnologie en -innovaties, maar (genspireerd door de inmiddels overleden oprichter John Bowers) ook in een permanente waardering voor muziek: dit garandeert namelijk dat al die technologie maximaal en op de juiste manier wordt gebruikt. De ASW1000 is ontworpen voor gebruik in Home Cinema systemen en om het laag van stereosystemen te versterken. Maar de ASW1000 doet veel meer dan alleen de laagweergave van uw audiosysteem uitbreiden. Doordat de gewone luidsprekers in het laag nu veel minder belast worden, verbetert ook de weergave van het erg belangrijke middengebied.

Koelribben Aansluitingen voor lijnniveau Aansluitingen voor luidsprekerniveau Frequentieregelaar voor laagfilter Volumeregelaar Polariteitschakelaar (0/180) Aan/auto/uit-schakelaar Netspanningskabel Plaatje met de te gebruiken lichtnetspanning Zekeringhouder Netspanning-/standby-indicatie

Plaatsen van de ASW1000 De sublaagluidspreker geeft uitsluitend zeer lage frequenties weer, daarom is de plaatsing minder belangrijk dan bij normale luidsprekers. De richtingsinformatie is veel minder nauwkeurig zodat u meer keuzemogelijkheden heeft met betrekking tot de plaatsing van de sublaagluidspreker. Maar voor de beste resultaten adviseren we de ASW1000 tussen de linker en rechter vrluidspreker te plaatsen of tenminste dicht bij n van de twee. Gebruikt u twee ASW1000's dan zet u elk zo dicht mogelijk bij een vrluidspreker. Een sublaagluidspreker achter de luisteraars geeft zelfs in surround systemen meestal een slecht geluidsbeeld. Het kan echter een noodzakelijk compromis zijn in het kader van 'huiselijke omstandigheden' (als u begrijpt wat we bedoelen). Zoals bij alle luidsprekers heeft de plaatsing ten opzichte van een muur effekt op de weergave. Hoe meer vlakken in de onmiddellijke omgeving van de luidspreker, hoe krachtiger het laag. In tegenstelling tot gewone full-range luidsprekers kunt u bij de sublaagluidspreker altijd weer de juiste totaalklankbalans vinden door het volume van de sublaagluidspreker bij te regelen. Hoe meer de ruimte dus versterkt, hoe minder de sub hoeft te werken: er is echter een minpuntje. Bij plaatsing helemaal in een hoek zullen er meer resonantiefrequenties van de ruimte worden geaktiveerd en zal de laagweergave onregelmatiger worden. Omdat elke ruimte anders reageert is de enige manier om veel te experimenteren met de sublaagluidspreker in verschillende posities voordat u de definitieve kiest. Hierbij is het handig om een stuk muziek te hebben met een duidelijk basloopje van laag naar hoog of omgekeerd: zo is te kontroleren of de laagweergave strak is door te luisteren naar noten die overdreven hard en/of zacht klinken. Met een sublaagluidspreker is het echter wel veel eenvoudiger om de ruimteresonanties onder kontrole te krijgen, terwijl u tegelijkertijd de hoofdluidsprekers op hun – voor het totaal geluidsbeeld – beste plaats neer kunt zetten. Wilt u de ASW1000 in een kleine ruimte inbouwen, zoals bijvoorbeeld in handgemaakte meubels, zorg dan wel voor een goede ventilatie en koeling voor de ingebouwde eindversterker. Twijfelt u over de ventilatie, vraag dan advies aan uw leverancier.

De ASW1000 wordt geleverd met vier 'spikes'. Deze prikken door het tapijt en rusten op de vloer eronder. Draai eerst de klemmoeren helemaal op de spikes en draai dan de spikes geheel in de luidsprekeronderkant. Staat de behuizing niet stabiel, draai dan de twee spikes die de vloer niet raken naar buiten totdat de behuizing stevig staat. Fixeer dan alle spikes door de klemmoeren tegen de behuizing vast te draaien. Heeft u geen tapijt en wilt u krassen op de vloer voorkomen, gebruik dan een beschermplaatje tussen vloer en spikes of gebruik in plaats van de spikes de rubber voetjes. Een andere en betere mogelijkheid is om zogenaamde 'pucks' (bijvoorbeeld van Transrotor) te gebruiken. Deze voorkomen zowel koppeling van luidsprekertrillingen met de vloer als beschadiging van de behuizing.

Aansluiten Overtuig u er eerst van dat de ASW1000 en alle andere apparaten van het systeem niet meer met het lichtnet zijn verbonden. Hierdoor bent u er zeker van dat er tijdens het loshalen en vastmaken van kabels geen enkele schade kan ontstaan. De funktie van een sublaagluidspreker is om signalen van de versterker(keten) te splitsen in een sublaag en een restsignaal. Dit laatste wordt dan doorgestuurd naar de satellietluidsprekers. De linker en rechter ingangskanalen kunnen desnoods worden gemengd naar een mono laagsignaal voor de subluidspreker. De sublaagluidspreker heeft in- en uitgangen met zowel LINE LEVEL-aansluitingen (tulp) als SPEAKERS-aansluitingen (4 mm banaanklem) op het achterpaneel: dit biedt zeer flexibele aansluitmogelijkheden. U kunt echter niet tegelijkertijd zowel de LINE LEVEL als de SPEAKERS-aansluitingen gebruiken. Gebruik bij voorkeur de LINE LEVEL aansluitingen. Onderstaande tabel toont de juiste aansluitmethode voor uw installatie: Toepassing: Home Theatre:- Apparatuur •

Decoder met aparte eindversterkers: a Met subwoofer-uitgang: Aansluiting: Fig. 3 b Zonder subwoofer-uitgang: Aansluiting: fig. 4

Decoder met ingebouwde eindversterkers: a Met subwoofer-uitgang: Aansluiting: fig. 5 b Zonder subwoofer-uitgang: Aansluiting: fig. 6

Application: Stereo Systeem:- Apparatuur: •

Aparte voor- en eindversterkers: a Een of meer sublaagluidsprekers en uitgang gecombineerd tot mono signaal: Aansluiting: fig. 7 b Twee sublaagluidsprekers met gescheiden signaal voor links en rechts Aansluiting: fig. 8

Kontroleer alle aansluitingen nogmaals Voordat u de weergave van uw systeem gaat beluisteren en afregelen moet u nogmaals alle aansluitingen kontroleren. Het gebeurt namelijk maar al te vaak dat gebruikers klagen dat ze geen behoorlijk geluid krijgen ongeacht de gemaakte instelling om dan te ontdekken dat er iets verkeerd was aangesloten. Kontroleer dus of: •

De signaalpolariteit klopt: voor de luidsprekeraansluitingen geldt dat de '+' op de '+' moet zijn aangesloten en de '-' op de '-'. Als dit niet goed is, krijgt u een wazig geluid met een onduidelijke stereopositionering of weinig laag of zelfs beide tegelijk.

De linker en rechter kanalen in het gehele systeem op dezelfde manier zijn aangesloten. In een goed Home Cinema systeem beweegt het geluidsbeeld in dezelfde richting als het beeld op het scherm. Dus als bijvoorbeeld een vliegtuig van links naar rechts vliegt, moet het geluid ook van links naar rechts bewegen. Bij een foutieve aansluiting ergens in het systeem zal het geluid dan precies andersom (van rechts naar links) bewegen.

Gentegreerde versterker: a Een of meer sublaagluidsprekers en uitgang gecombineerd tot mono signaal: Aansluiting: fig. 9 b Twee sublaagluidsprekers met gescheiden signaal voor links en rechts: Aansluiting: fig. 10

Meer dan n sublaagluidspreker gebruiken •

UMeer dan n sub in een systeem kan de weergave op de volgende manieren verbeteren:

De stereoscheiding blijft optimaal tot de laagste frequenties.

Grotere luisterruimtes zijn mogelijk.

Hogere geluidsniveaus zijn mogelijk, vaak noodzakelijk om op de juiste wijze de speciale Home Cinema effekten goed weer te geven. Ruimteresonanties worden minder storend hoorbaar.

Als u twee sublaagluidsprekers gebruikt voor stereoweergave zal de stereoscheiding verbeteren als elk kanaal zijn eigen sub gebruikt die vlak bij de bijbehorende satellietluidspreker staat. Als de sublaagluidsprekers niet op de beste plaats kunnen worden gebruikt of als u het signaal gebruikt uit de enkele subwoofer-uitgang van de decoder, sluit dan de tweede sublaagluidspreker parallel aan op de eerste. Gebruik bij een decoder slechts n ingang en voor stereogebruik beide ingangen.

In – en uitschakelen We adviseren om rst de ASW1000 in te schakelen (met 7.) en daarna pas de andere versterkers die signalen van de sublaagluidspreker krijgen. Het omgekeerde geldt bij uitschakelen: dan moet de ASW1000 als laatste worden uitgeschakeld. Na de eerste maal inschakelen zal de versterker in de standby-stand staan: de indicatie (11.) boven de on/auto/off-schakelaar (7.) licht rood op. Zodra een ingangssignaal wordt gedetecteerd, schakelt de versterker automatisch in en zal de indicatie groen oplichten. Als er langer dan 5 minuten geen ingangssignaal aanwezig is, zal de versterker automatisch weer naar standby schakelen.

Gebruik in een stereo-installatie

Er zijn drie 'knoppen':

Zet de LOW-PASS regelaar om te beginnen op 80 Hz en lees de volgende paragraaf over Het Fijn Afregelen.

Zet de VOLUME regelaar op 'half' (12 uur) en lees de volgende paragraaf over Het Fijn Afregelen.

Zet de PHASE schakelaar op 0 en lees de volgende paragraaf over Het Fijn Afregelen.

De optimale instelling van elk is afhankelijk van de andere apparatuur die met de sublaagluidspreker wordt gebruikt. Als er meer dan n sublaagluidspreker wordt gebruikt moet u van elk de schakelaars in dezelfde stand zetten. Het gebruik met THX controllers (inclusief THX controllers in de niet-THX-stand)

De ASW1000 is geen THX-gecertificeerd produkt, maar kan desgewenst met een THX controller worden gebruikt. •

Zet de LOW-PASS regelaar op de hoogste frequentie.

Zet de VOLUME regelaar op 'half' (12 uur stand, dit is een standaard THX niveau).

Zet de PHASE schakelaar op 0 en lees de volgende paragraaf over Het Fijn Afregelen.

Schakel op de THX controller de subwooferfunktie in. Op deze manier zijn de instellingen voor het filter en volume optimaal om de sublaagluidspreker in alle toepassingen te gebruiken. Voor het inregelen van de geluidsniveaus moet u het interne testruissignaal en de kanaalinstellingen van de THX controller gebruiken. In alle gevallen moet u met deze testruis voor de luisterpositie een geluiddruk van 75 dBSPL (C) instellen. In de gebruiksaanwijzing van de controller vindt u informatie over hoe u de verschillende geluidsniveaus moet afstellen. Bij elektronikawinkels zijn betaalbare geluiddrukmeters te koop die u nodig heeft om de geluidsniveaus in te stellen. Gebruik met andere Home Cinema decoders •

Als de decoder een aparte subwoofer-uitgang heeft plus een intern laagfilter (van 12 dB/oktaaf of meer), zet dan de LOW-PASS regelaar op de maximum stand. In andere gevallen zet u hem om te beginnen op 80Hz.

Zet de VOLUME regelaar op 'half' (12 uur) en lees de volgende paragraaf over Het Fijn Afregelen.

Zet de PHASE schakelaar op 0 en lees de volgende paragraaf over Het Fijn Afregelen.

Fijn Afregelen De optimale instellingen van de PHASE schakelaar en de LOW-PASS filterfrequentie zijn afhankelijk van elkaar, van de laagweergave van de satellietluidsprekers en van de onderlinge plaatsing van alle luidspreker in de ruimte. Een hogere frequentie zal het stereobeeld negatief benvloeden tenzij u twee sublaagluidsprekers gebruikt dichtbij de satellietluidsprekers voor een volledige kanaalscheiding. Gebruik de hogere waarde alleen als de laagweergave van de satellietluidsprekers behoorlijk beperkt is. Beluister bij elke frequentie-instelling het effekt van de PHASE-schakelaar in beide posities. De juiste stand is die welke het meest volle laag geeft. Welke dat is hangt af van de laagweergave van de satellietluidsprekers en de relatieve afstand tussen luisteraar en sublaagluidsprekers plus satellietluidsprekers. Gebruikt u meer dan n sublaagluidspreker zorg er dan wel voor dat de ingestelde LOW-PASS frequentie en PHASE voor elk gelijk is. Als u ooit nog eens iets verandert in de versterkingsketen (zoals bijvoorbeeld het gebruiken van Line signalen in plaats van Speaker signalen) dan moet u beslist de PHASE opnieuw kontroleren. De fasekarakteristiek van de filters in de Speaker en Line signalen zijn namelijk niet aan elkaar gelijk. Regel het geluidsniveau van de sublaagluidspreker in verhouding tot die van de satellietluidsprekers naar wens af. Gebruik daarvoor veel verschillende soorten muziek om tot een gemiddelde waarde te komen.

Heeft u een aantal verschillende posities geprobeerd en blijft het probleem, probeer dan om de ASW1000 hoger boven de vloer te zetten of hem zijwaarts te verschuiven. Door meer dan n sublaagluidsprekers te gebruiken kunt u het effect van de resonanties sterk beperken omdat elke sublaagluidspreker resonanties op verschillende frequenties aktiveert. Als u de ASW1000 en de satellietluidsprekers aanzienlijk dichterbij of verder van de luisteraar heeft geplaatst, is het mogelijk dat u de PHASEschakelaar opnieuw moet instellen. Kontroleer dan ook weer het volume van de sublaagluidspreker (ofwel via de decoderuitgangen ofwel met de VOLUME regelaar op de sub zelf), maar pas nadat de PHASE goed is ingesteld.

Onderhoud De behuizing hoeft normaliter alleen te worden afgestoft met een droge doek. De behuizing kan worden behandeld als elk ander meubelstuk. Als u de grille wilt schoonmaken, haal deze eerst van de luidspreker. Trek hem voorzichtig aan de randen naar voren. Het materiaal kan dan met een normale kledingborstel of iets dergelijks worden schoongemaakt. Als u een schoonmaakmiddel in spuitbus gebruikt, spuit dit middel dan eerst op een doek op een afstandje van de luidsprekervoorkant en eenheid en van de grille in het bijzonder. Raakt u s.v.p. de luidsprekereenheid niet aan omdat anders onherstelbare schade kan ontstaan. Gebruik de ASW1000 sublaagluidspreker niet als tafel. Voorwerpen er bovenop zullen rammelen en de geluidskwaliteit verminderen. Vooral vloeistoffen (uit glazen en vazen) zijn gevaarlijk voor de ingebouwde versterker van de ASW1000: houd ze dan ook bij de luidspreker weg. Als u de luidspreker langere tijd niet gebruikt, haal dan de netsteker uit de wandkontaktdoos.

Want een instelling die bij een bepaald stuk indrukwekkend klink, kan bij een ander stuck teveel van het goede zijn. Luister vooral ook op normale geluidsniveaus, omdat de klankbalansperceptie sterk afhankelijk is van het niveau. Als u een ongelijkmatige laagweergave hoort, heeft u waarschijnlijk last van interferentie door staande golven in de luisterruimte. De oplossing is om dan de ASW1000 op een iets andere plaats te zetten: zelfs kleine verschuivingen van zo'n 15 cm hebben al grote invloed op het geluid.
