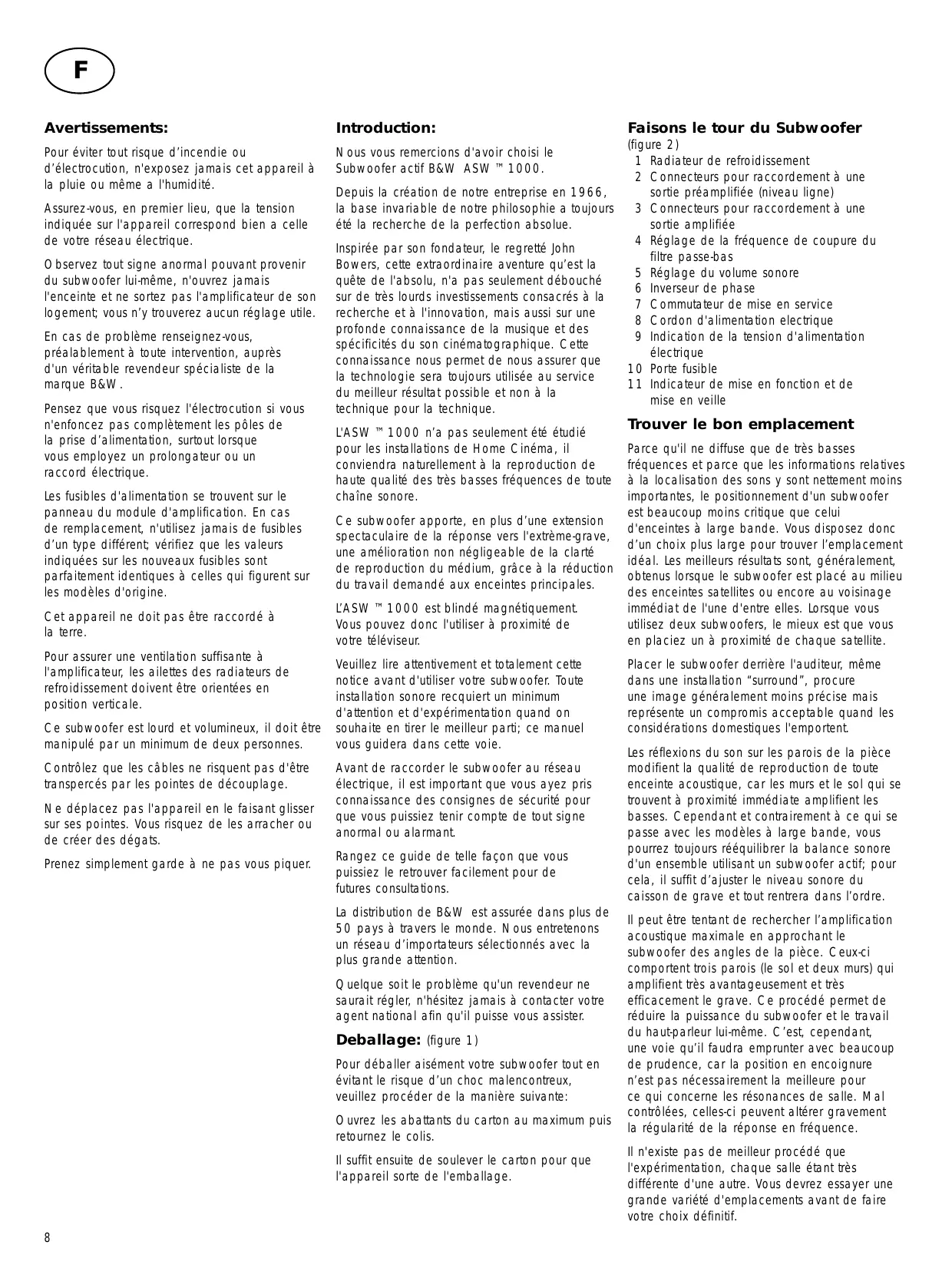

Observez tout signe anormal pouvant provenir du subwoofer lui-même, n'ouvrez jamais l'enceinte et ne sortez pas l'amplificateur de son logement; vous n’y trouverez aucun réglage utile. En cas de problème renseignez-vous, préalablement à toute intervention, auprès d'un véritable revendeur spécialiste de la marque B&W. Pensez que vous risquez l'électrocution si vous n'enfoncez pas complètement les pôles de la prise d’alimentation, surtout lorsque vous employez un prolongateur ou un raccord électrique. Les fusibles d'alimentation se trouvent sur le panneau du module d'amplification. En cas de remplacement, n'utilisez jamais de fusibles d’un type différent; vérifiez que les valeurs indiquées sur les nouveaux fusibles sont parfaitement identiques à celles qui figurent sur les modèles d'origine. Cet appareil ne doit pas être raccordé à la terre. Pour assurer une ventilation suffisante à l'amplificateur, les ailettes des radiateurs de refroidissement doivent être orientées en position verticale. Ce subwoofer est lourd et volumineux, il doit être manipulé par un minimum de deux personnes. Contrôlez que les câbles ne risquent pas d'être transpercés par les pointes de découplage. Ne déplacez pas l'appareil en le faisant glisser sur ses pointes. Vous risquez de les arracher ou de créer des dégats. Prenez simplement garde à ne pas vous piquer.
été la recherche de la perfection absolue. Inspirée par son fondateur, le regretté John Bowers, cette extraordinaire aventure qu’est la quête de l'absolu, n'a pas seulement débouché sur de très lourds investissements consacrés à la recherche et à l'innovation, mais aussi sur une profonde connaissance de la musique et des spécificités du son cinématographique. Cette connaissance nous permet de nous assurer que la technologie sera toujours utilisée au service du meilleur résultat possible et non à la technique pour la technique. L'ASW™1000 n’a pas seulement été étudié pour les installations de Home Cinéma, il conviendra naturellement à la reproduction de haute qualité des très basses fréquences de toute chaîne sonore. Ce subwoofer apporte, en plus d’une extension spectaculaire de la réponse vers l'extrème-grave, une amélioration non négligeable de la clarté de reproduction du médium, grâce à la réduction du travail demandé aux enceintes principales. L’ASW™1000 est blindé magnétiquement. Vous pouvez donc l'utiliser à proximité de votre téléviseur. Veuillez lire attentivement et totalement cette notice avant d'utiliser votre subwoofer. Toute installation sonore recquiert un minimum d'attention et d'expérimentation quand on souhaite en tirer le meilleur parti; ce manuel vous guidera dans cette voie. Avant de raccorder le subwoofer au réseau électrique, il est important que vous ayez pris connaissance des consignes de sécurité pour que vous puissiez tenir compte de tout signe anormal ou alarmant. Rangez ce guide de telle façon que vous puissiez le retrouver facilement pour de futures consultations. La distribution de B&W est assurée dans plus de 50 pays à travers le monde. Nous entretenons un réseau d’importateurs sélectionnés avec la plus grande attention. Quelque soit le problème qu'un revendeur ne saurait régler, n'hésitez jamais à contacter votre agent national afin qu'il puisse vous assister.
Pour déballer aisément votre subwoofer tout en évitant le risque d’un choc malencontreux, veuillez procéder de la manière suivante: Ouvrez les abattants du carton au maximum puis retournez le colis. Il suffit ensuite de soulever le carton pour que l'appareil sorte de l'emballage.
3 Connecteurs pour raccordement à une sortie amplifiée 4 Réglage de la fréquence de coupure du filtre passe-bas 5 Réglage du volume sonore 6 Inverseur de phase 7 Commutateur de mise en service 8 Cordon d'alimentation electrique 9 Indication de la tension d'alimentation électrique 10 Porte fusible 11 Indicateur de mise en fonction et de mise en veille
Parce qu'il ne diffuse que de très basses fréquences et parce que les informations relatives à la localisation des sons y sont nettement moins importantes, le positionnement d'un subwoofer est beaucoup moins critique que celui d'enceintes à large bande. Vous disposez donc d’un choix plus large pour trouver l’emplacement idéal. Les meilleurs résultats sont, généralement, obtenus lorsque le subwoofer est placé au milieu des enceintes satellites ou encore au voisinage immédiat de l'une d'entre elles. Lorsque vous utilisez deux subwoofers, le mieux est que vous en placiez un à proximité de chaque satellite. Placer le subwoofer derrière l'auditeur, même dans une installation “surround”, procure une image généralement moins précise mais représente un compromis acceptable quand les considérations domestiques l'emportent. Les réflexions du son sur les parois de la pièce modifient la qualité de reproduction de toute enceinte acoustique, car les murs et le sol qui se trouvent à proximité immédiate amplifient les basses. Cependant et contrairement à ce qui se passe avec les modèles à large bande, vous pourrez toujours rééquilibrer la balance sonore d'un ensemble utilisant un subwoofer actif; pour cela, il suffit d’ajuster le niveau sonore du caisson de grave et tout rentrera dans l’ordre. Il peut être tentant de rechercher l’amplification acoustique maximale en approchant le subwoofer des angles de la pièce. Ceux-ci comportent trois parois (le sol et deux murs) qui amplifient très avantageusement et très efficacement le grave. Ce procédé permet de réduire la puissance du subwoofer et le travail du haut-parleur lui-même. C’est, cependant, une voie qu’il faudra emprunter avec beaucoup de prudence, car la position en encoignure n’est pas nécessairement la meilleure pour ce qui concerne les résonances de salle. Mal contrôlées, celles-ci peuvent altérer gravement la régularité de la réponse en fréquence. Il n'existe pas de meilleur procédé que l'expérimentation, chaque salle étant très différente d'une autre. Vous devrez essayer une grande variété d'emplacements avant de faire votre choix définitif.
Le fait de posséder un reproducteur de grave séparé, comme l’ASW™1000, autorise une optimisation très efficace de votre installation. Vous pourrez tenir compte des résonances de la pièce tout en soignant l'image stéréophonique, parce que vous pouvez adopter un emplacement spécifique différent pour le subwoofer et pour les satellites. Si le subwoofer est placé dans un espace très restreint (intégré dans un meuble par exemple), cet espace devra être ventilé afin qu'il y ait suffisamment d'air pour refroidir l'appareil; questionnez votre revendeur à ce sujet. Un jeu de quatre pointes de découplage est fourni avec le subwoofer. Ces pointes traversent le tapis ou la moquette, dans le but de procurer une assise très ferme en recherchant un contact direct avec le sol. Lorsque vous les utilisez, vissez d'abord au maximum les écrous sur la pointe, puis vissez a fond l'ensemble pointe et écrou dans les inserts situés à la base de l'ébénisterie. Si l'ensemble est instable, desserrez les deux pointes opposées jusqu'à l'immobilisation totale du subwoofer, puis bloquez les écrous contre les inserts.
RCA; soit à partir d’un amplificateur, en le raccordant aux connecteurs de 4 mm que vous trouverez sur le panneau arrière. Attention! n’essayez jamais de combiner simultanément les deux modes de raccordement dans une même installation. Si vous avez le choix entre les deux solutions, priviligiez le raccordement à un préamplificateur. Reportez-vous au tableau suivant afin de choisir la formule de raccordement convenable.
• En cas de raccordement à un décodeur surround, vous n’utiliserez qu'un seul canal d'entrée sur le caisson. Ce n’est qu’en stéréophonie que les deux voies d'entrée sont utilisées.
Avant de profiter de la qualité sonore de votre nouvelle installation et d'en optimiser finement les réglages, nous vous recommandons d'effectuer un double contrôle des connexions. Trop souvent, l'utilisateur découvre une erreur de raccordement lorsqu’il obtient un résultat sonore de médiocre qualité. Pour éviter toute perte de temps, assurez-vous donc que: •
(ceci ne peut se produire qu'avec les borniers de raccordement pour amplificateur). Lorsque la phase est incorrecte, vous obtiendrez un son confus, une image imprécise et instable, un manque de grave, voire une combinaison de tous ces inconvénients.
Le résultat obtenu pourrait être très singulier, par exemple: un orchestre disposé à l'envers ou, plus desastreux, le son de votre film se déplaçant dans la direction opposée à l'action visible à l'écran.
• électrique tant que le raccordement n'est pas totalement terminé et contrôlé. Vous éviterez, de cette façon, tout risque de détérioration du matériel en cours d'opération. La fonction d'un subwoofer actif est de recevoir le signal sonore provenant d’un préamplificateur ou d’un amplificateur puis de le filtrer pour le séparer en deux registres distincts. Le grave et l’extrême-grave sont amplifiés et diffusés par le subwoofer lui-même ; le haut-grave, le médium et l’aigu sont aiguillés vers les enceintes satellites à travers un amplificateur externe ou directement à partir du subwoofer, selon le mode d’utilisation choisi. L’ensemble des basses des canaux gauche et droit est diffusé en monophonie quand la reproduction est assurée par un seul subwoofer. Il n’y aura pas d’altération perceptible de l’image stéréophonique générale, si vous suivez nos conseils.
Utilisation de plusieurs Subwoofers Mise en service L'utilisation de plusieurs subwoofers dans une seule installation est bénéfique dans les cas suivants: •
En l'absence de signal sonore pendant une période de cinq minutes, l'amplificateur revient automatiquemant en position veille.
THX (même non réglé en mode THX)
• Lorsque vous ajusterez les niveaux de l'installation, vous devrez “impérativement” employer les réglages internes du contrôleur THX ainsi que le générateur de bruit intégré. Vous chercherez à obtenir, à la place d'écoute et pour chacune des voies, le niveau de 75 dB spl (avec pondération C) correspondant aux spécifications THX. Reportez-vous au mode d'emploi de votre contrôleur pour connaître en détail la procédure de mise en oeuvre. Si vous souhaitez obtenir un réglage de grande précision, nous vous recommandons d'acquérir l'un de ces sonomètres très abordables que l'on trouve dans les magasins de pièces détachées électroniques; il s'agit d'un instrument totalement indispensable et vraiment peu coûteux. Utilisation avec d'autres décodeurs Home Cinéma: • Une fréquence de coupure choisie aux alentours de 80/90 Hz est un excellent point de départ pour maintenir une bonne séparation entre canal gauche et canal droit. A moins d'utiliser deux subwoofers, placés au plus près des satellites auxquels ils sont associés, le choix d'une fréquence de coupure plus élevée risque de compromettre la qualité de l'image stéréophonique. Cette solution ne doit être envisagée qu'au cas où les performances des satellites sont particulièrement limitées dans le grave. Si vous utilisez plusieurs caissons de grave, assurez-vous une fois encore qu'ils sont tous réglés de façon similaire, en fréquence comme en phase. Pour bien régler votre système, commencez par ajuster la puissance du subwoofer à votre goût puis affinez ce réglage en utilisant la plus large variété d'enregistrements. Cette méthode est préférable si vous voulez parvenir aux meilleurs résultats, car tout réglage convenant à un seul enregistrement peut se révéler très mauvais avec un autre. Procédez en plusieurs fois, en vous ménageant certaines périodes de repos et surtout effectuez toutes vos écoutes au niveau sonore le plus réaliste possible. La perception de l'équilibre tonal varie considérablement avec le niveau de reproduction et la fatigue auditive, vous limiterez ainsi les risques d’erreurs. Vous devez chercher à obtenir une restitution équilibrée, sans exagération ni insuffisance des basses. Vous pouvez être amené à retoucher, légérement, la fréquence de coupure si le réglage de volume seul ne suffit pas à parvenir à l’équilibre parfait. Pour chaque nouveau réglage du filtre passe-bas, écoutez le résultat obtenu en testant chacune des deux positions du commutateur de phase. Le bon réglage de phase est celui qui procure les basses les plus puissantes il dépend évidemment des performances des satellites dans le grave et de leur position relative par rapport au(x) subwoofer(s) et à l’auditeur.
à reconsidérer l'emplacement du subwoofer. Un simple déplacement de 15 cm peut avoir un effet spectaculaire sur la qualité sonore; essayez également de le surélever. L’utilisation de plusieurs subwoofers est bénéfique car elle atténue les effets de résonance de la salle. Positionnés à des places différentes, ces subwoofer excitent aussi des fréquences différentes. Les résonances sont donc moins exagérées, voire même masquées. Le son est enrichi, beaucoup plus naturel et surtout moins coloré. Attention ! une modification appréciable de la distance relative entre le ou les subwoofers, les satellites et l'auditeur nécessite, à chaque fois, un nouveau contrôle de la phase. Si vous êtes amené à modifier les raccordements entre le subwoofer et les autres appareils, en utilisant le réseau de connecteurs pour liaison à un préamplificateur à la place des connecteurs pour liaison à un amplificateur, ou inversement, il est indispensable de contrôler à nouveau le réglage de phase. Le subwoofer comporte, en effet, un filtre passe-haut non réglable qui est destiné au raccordement idéal des satellites. La pente d'atténuation de ce filtre passe-haut varie selon que l'on utilise le réseau pour amplificateur ou pour préamplificateur. C’est cette différence qui se traduit par une modification tout à fait normale de la phase. Il faut également procéder à la vérification systématique du niveau du subwoofer qui peut varier selon que vous l'avez approché ou éloigné de la zone d'écoute (l'emploi du règlage interne du décodeur ou du règlage de volume du subwoofer conviennent tous les deux car ils produisent exactement le même effet). Ce dernier contrôle ne doit s'opérer qu'après vérification de la phase.
L'ébénisterie du subwoofer sera entretenue à l'aide d'un chiffon doux et sec.Vous pouvez utiliser un produit d'entretien en aérosol à condition de le vaporiser sur le chiffon, jamais directement sur l'appareil. Retirez la grille pour éviter de la tâcher, tout en prenant garde de ne pas endommager le transducteur. Cette grille se nettoie simplement avec une brosse douce. N'utilisez jamais le subwoofer en tant que table basse. Pendant le fonctionnement de l'appareil tous les objets posés sur le dessus sont en mesure de vibrer et de créer des bruits parasites génants. Evitez, tout particulièrement, de renverser du liquide (boissons ou eau d'un vase). Si vous ne devez pas employer votre subwoofer pendant une assez longue période, pensez à le déconnecter du réseau électrique.
B&W no ha sido otra que la búsqueda de la perfecta reproducción del sonido. Inspirada por el fundador de la compañía, el fallecido John Bowers, esta búsqueda ha supuesto no solo la realización de grandes inversiones en innovación y tecnología aplicadas al campo del audio sino también una muy precisa apreciación de la música y las exigencias de la reproducción de bandas sonoras de películas con el fin de asegurar que dicha tecnología es aprovechada al máximo de sus posibilidades. El ASW™1000 ha sido diseñado para los sistemas de Cine en Casa y también para mejorar la respuesta en graves de las cajas acústicas habitualmente utilizadas en las instalaciones estereofónicas de Alta Fidelidad. La adición de un subwoofer a su equipo no solo extiende la respuesta en graves del mismo hacia octavas inferiores sino que mejora la claridad en la reproducción de la gama media como consecuencia de la reducción de las exigencias que a nivel de dicha respuesta se producirá en las cajas acústicas que ya se posea. El subwoofer está apantallado magnéticamente para que pueda ser ubicado cerca de una pantalla de televisión. Le rogamos que lea cuidadosamente el presente manual antes de utilizar el subwoofer. Todas las instalaciones de sonido requieren cierta planificación y experimentación durante su puesta a punto. Si usted está interesado en explotar al máximo las posibilidades de los componentes de su equipo, este manual le servirá de guía en el proceso. Puesto que el subwoofer es conectado directamente a la red electrica, es importante que usted se familiarice con las instrucciones de seguridad y tenga en cuenta todas las advertencias que figuran al principio del presente manual. Guarde este manual en un lugar seguro para el caso de que necesite utilizarlo en el futuro. Las cajas acústicas B&W son distribuidas en más de 50 países de todo el mundo, motivo por el que mantenemos una red internacional constituida por distribuidores altamente cualificados que han sido cuidadosamente seleccionados. En caso de que tenga algún problema que su detallista no pueda resolver, nuestros distribuidores estarán encantados de poder ayudarle.
La manera más fácil de desembalar el subwoofer y a la vez de evitar que pueda sufrir daños es la siguiente: Abra las aletas del embalaje y sitúelas hacia atrás, procediendo posteriormente a colocar en posición invertida la caja y su contenido. Control de la frecuencia de corte superior (Low-pass) del filtro Control de Volumen Conmutador de Fase Conmutador de puesta en marcha (On/off) Cable de alimentación Etiqueta con la tensión de alimentación correcta Compartimento portafusibles. Indicador de puesta en marcha/posición de espera (Power/Standby)
Puesto que el subwoofer produce únicamente sonidos de baja frecuencia, en muchos aspectos su posición resulta menos crítica que la de las cajas acústicas convencionales. La información direccional es mucho menos precisa y por tanto usted dispone de muchas más alternativas a la hora de colocar las cajas acústicas y conseguir un buen efecto. Dicho esto, los mejores resultados se obtienen si el subwoofer es colocado entre las cajas acústicas satélites o en las cercanías de una de ellas. Si usted utiliza dos subwoofers, es mejor situar uno cerca de cada satélite. La colocación del subwoofer detrás de los oyentes, incluso en instalaciones de sonido envolvente, suele proporcionar una imagen sonora de inferior calidad aunque puede constituir un compromiso aceptable en caso de que lo dicten las consideraciones domésticas. Tal y como sucede con todo tipo de cajas acústicas, la proximidad de las paredes de la habitación afecta al sonido. Generalmente, los graves sufren un incremento en su nivel cuanto más superficies haya en las cercanías de los altavoces que los producen. Sin embargo, y contrariamente a lo que sucede con las cajas acústicas de gama completa, usted siempre puede restaurar el correcto balance tonal global del sistema ajustando el nivel de volumen del subwoofer. Cuando más realce los graves presentes en su habitación, menos tendrán que trabajar los otros altavoces. Pero también hay un punto oscuro: la ubicación del subwoofer en las esquinas de la habitación suele excitar con más intensidad las resonancias (modos propios) de baja frecuencia de la misma, desequilibrando a los graves con respecto al resto de frecuencias.
Poseer un subwoofer separado le permitirá optimizar el comportamiento de su equipo con respecto a las resonancias de la habitación, así como conseguir la mejor imagen sonora posible. Si el subwoofer va a ser utilizado en un espacio limitado (como por ejemplo un mueble hecho a medida), dicho espacio debe estar suficientemente ventilado para permitir la perfecta refrigeración del amplificador incluido en aquél. Consulte con su detallista en caso de que precise de algún consejo al respecto. El subwoofer es suministrado de serie con cuatro puntas de desacoplo. Dichas puntas atravesarán la alfombra de su habitación, proporcionando un firme soporte del aparato directamente sobre el suelo aunque sin dañar este último. Cuando ajuste las puntas, empiece colocando las tuercas de bloqueo en todas ellas y a continuación enrósquelas completamente en los orificios dispuestos para tal efecto en la zona inferior del recinto del subwoofer. Si el aparato “baila” un poco, afloje las puntas necesarias hasta que el soporte sea completamente firme y a continuación fije herméticamente las tuercas de bloqueo de las mismas. Si el aparato va a ser ubicado sobre una superficie delicada, coloque un disco metálico (por ejemplo una moneda) de protección debajo de cada punta o monte los cuatro tacos de goma en lugar de las puntas.
Desconecte todos los componentes de su equipo de sonido de la red eléctrica hasta que hayan sido efectuadas y comprobadas todas las conexiones de señal. De este modo evitará el riesgo de que se produzcan daños en caso de que se lleven a cabo conexiones erróneas. La función del subwoofer consiste en recibir señales procedentes de la cadena de amplificación y, donde sea necesario, dividir la señal entre extremo grave y frecuencias más altas para enviarla de nuevo a las cajas acústicas satélites. Las entradas correspondientes a los canales izquierdo y derecho pueden ser combinadas en una única señal monofónica de alta frecuencia que puede enviarse, en caso de que así se desee, al subwoofer.
RCA y los de 4 mm para la conexión de cajas acústicas ubicados en su panel posterior, ofreciendo de este modo al usuario una notable flexibilidad a la hora de realizar las diferentes conexiones. Sin embargo, no debe utilizarse bajo ningún precepto una combinación de las conexiones citadas en la misma instalación. En caso de que pueda elegir entre las conexiones de línea y las de alto nivel, opte por las primeras. Utilice la siguiente tabla para seleccionar el modo de conexión adecuado para su instalación: Aplicación: Cine en Casa:- Equipo: •
Hay tres controles a considerar: Consulte el manual de instrucciones de su controlador para obtener detalles adicionales en lo que respecta a cómo ajustar los niveles. Pueden adquirirse sonómetros de bajo precio en cualquier tienda de componentes electrónicos. Dichos aparatos deberían utilizarse cada vez que se procediese a calibrar los niveles correspondientes a los distintos canales de su equipo. Utilización con otros decodificadores de sonido envolvente •
Escuche la música a niveles de presión sonora sensatos puesto que la percepción del balance varía con el nivel del sonido. Si detecta problemas relacionados con una concentración excesiva de graves -es decir si ciertas notas bajas son exageradas con respecto a otras-, es muy posible que se deban a la interacción del equipo con la sala de escucha, por lo que le recomendamos que experimente con la colocación del subwoofer. Piense que un pequeño cambio en la posición -del orden de unos 15 centímetros- puede tener efectos muy importantes sobre el sonido. Intente elevar un poco el subwoofer con respecto al suelo, así como desplazarlo lateralmente. El uso de varios subwoofers puede suavizar los efectos debidos a las resonancias de la habitación puesto que cada subwoofer tenderá a excitar resonancias a frecuencias distintas. Si usted altera de modo apreciable las distancias relativas entre el(los) subwoofers(s) y las cajas acústicas satélites con respecto a los oyentes, reajuste el selector de fase. También debería comprobar el ajuste de nivel del subwoofer (utilizando los controles del nivel de salida del decodificador o el control de volumen del subwoofer dependiendo de cada situación) aunque solo después de ajustar correctamente la fase.
El recinto del subwoofer debe limpiarse con ayuda de una gamuza seca. Si desea utilizar un spray limpiador de tipo aerosol, no pulverice directamente hacia el recinto de la caja sino hacia la gamuza. Quite la rejilla antes de proceder a la limpieza del recinto pero asegúrese de no tocar el altavoz. La rejilla también puede limpiarse con ayuda de un cepillo suave. No utilice el subwoofer como mesa. Cuando está funcionando, los objetos situados en su parte superior pueden moverse y caer. En particular, evite los riesgos asociados al vertido de líquidos (procedentes de bebidas o floreros). Si el sistema no va a ser utilizado durante un largo período de tiempo, desconecte el subwoofer de la red eléctrica.
Controlo de volume Comutador de fase Interruptor ligar/auto/desligar Cabo de alimentação Etiqueta de tensão de funcionamento Suporte de fusível Indicador de Funcionamento/Repouso
Uma vez que o subwoofer reproduz apenas sons de frequência muito baixa, a colocação da unidade é menos exigente, em certos aspectos, do que a das colunas convencionais. A informação mais direccional é muito menos precisa existindo uma maior gama de escolha na colocação do equipamento para obter um bom efeito. Dito isto, os melhores resultados são obtidos quando o subwoofer é colocado entre as colunas ou próximo de uma delas. Se utilizar dois subwoofers, o melhor será colocar um junto de cada uma das colunas frontais.
