GEBRUIKSAANWIJZING FSP-575 JBSYSTEMS

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems product. Om ten volte te konnen profiteren van alle mogelijkheden en voor uw eigengeiligheid, geleieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gebruiken.

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgegeben.

• Het toestel is ontworpen om decoratieve licheffecten te produceren en kan eventueel worden gebruikt in Lichtshows.
• Compacte volgpot op basis van een HMI575/2 ontladingslamp
  Aluminium behuizing van zeer goede kwaliteit met 3 hittebestendige handvaten
  Ingeboubwde iris en black-out functie
• Ingebouwde kleurenwisselaar met 4 kleurschijven voor kleurenmixing

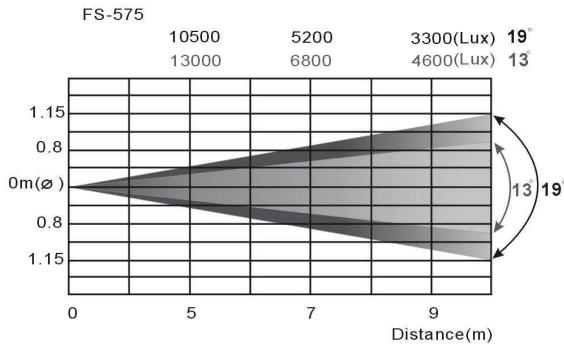

• Openingshoek: van 2^ tot 19^
• Special reflector design voor een hogelichtopbrengst
• Beveiling gegen overbelasting en ventilatorkoeling
  Ingebouwde magnetische ballast

Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werk. Mocht er schade+zijn,gebruik het dan Niet,maar raadpleeg eerst uw dealer.

Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig volgt. Elke schadeverooraakt door verkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkkheid voor mankindementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controller of de doos volgende onderdelen bevat:

• Handleiding
  Volgspot
  Montagevork (3 delen)
• Set met steunen voor montagevork (x2) + schroeven en draaaknuppen

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektracutie zoveel möglich te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zich kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De bliksempijl die zich in een gewelijkbenige driehoek bevindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van Niet-geisoleerde onderden met een "gevaarlijke spanning" in het toestel die voldoende kracht heeft om een risico van elektrcutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literaturu belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbol betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

Dit symbool bepaalt: de minimumafstand van te belachten voorwerpen. De minimumafstandussen projector en het verlichte voorwerp要去eer dan 3 meters zich.
- Om het milieu te beschermen, probeer zoveel möglichk het verpakkingsmateriaal te recycleren.
- Een/New Lichteffect kan soms ongewenste rook en/of reuk veroorzaken. Dit is normal en verdwijnt na een pau minuten.
- Stel dit apparaat nicht bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
- Om de vorming van condensatie binnenin te voorkomen, waar het apparaat aan de omgevingstemperatuur wennen wonneer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.
- Gebruik dit apparaat uitsluitend binnenshuis.
- Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Indien een vreemd voorwerp in het apparatusaat geraakt,要去 U het direct van het lichtnet afkoppelen.
- Plaats de installation op eenplaats met goede ventilatie, ver van brandbare materiaalen en/of vloeistoffen. De installation要去 minstens 100cm van de muren rondon geplaatst worden.
- Bedek geen enkele ventilatieopening om oververhitting te vermiijden.
Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en maak het regelmatig schoon.
- Houd het apparaat uit de buurt van kinderen.
- Dit apparaat mag Niet door onervaren personen bediend worden.
- De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
- De temperatuur van het oppervlak van het apparaat kan 130^ bereiken. Raak de metalen ombouw tijdens het gebruik Niet met blote handen aan.
- Verzeker er U van dat er zich onder deplaats waar het toestel worden geinstalleerd geen ongewenste Personen bevindenijdens het bevestigen en losmaken alsook bij het onderhoud.
- Laat het toestel ongeveer 10 Minutes afkoelen alvorens de lamp te verrangen of alvorens te starten met deonderhoudsbeurt.
- Trek.altijd de stekker uit wonneer het apparaat gedurende langerearend het nicht wordt gebruikt of alvorens delamp te verrangen of alvorens te beginnen met de onderhoudsbeur.
- De elektrische installmente behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
- Controller dan de beschikbare spanning nicht hoger is dan die aangegeven op dechterzijde van het toestel.
- De elektrische kabel behoort algtd in uitstekende staat te zich. Zet het apparaat onmiddelijk af als de elektrische kabel gekneusd of beschadigd is.
- Laat de elektrische draad nooit in contact kommt met andere draden.
- Volgens de veiligheidsvoorschriften要去 deze installmentie geaard worden.
- Sluit het apparaat Niet aan op een elektronische dimmer.
- Gebruik altijd een geschiktte en gekeurde veilgheidskabel bij het installereren van het toestel.
- Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Afgezien van de lamp en de zekering zitten er geen onderdelen in die door de gebruiker要去en worden onderhoven.
- Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en met bezelfde elektrische kenmerken.
- Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
- De behuizing en de lenzen要去en verrangen worden als ze zichtaar beschadigd zijn.
- Gebruik best de originele verpakking als het toestel vervoerd moet worden.
- Om veiligheidsreden is het verboden om ongeauthoriseerde modificaties aan het toestel aan te brengen.
Belangrijk: Kijk nooit rechtstreeks in de lichtbron. Gebruik hetlichteffect Niet in de tegenwoordigheid van personen die lijden aan epilepsie.

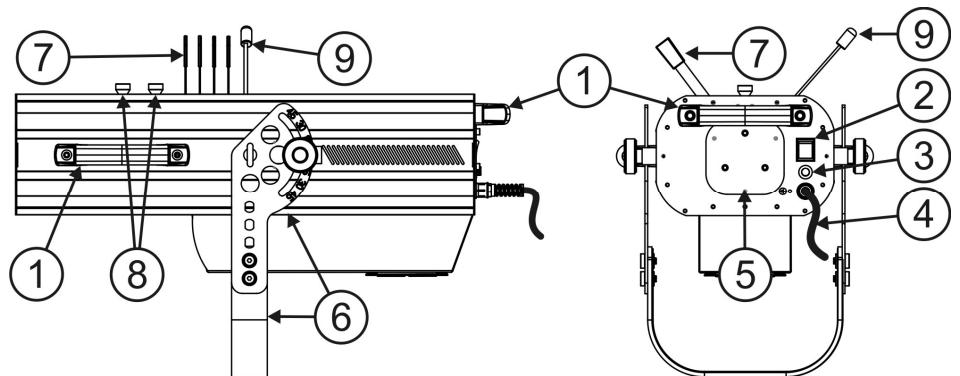

BESCHRIJVING:

1. Handvatten
2. Hoofdschakelaar
3. Automatische thermische zekering
4. Voedingskabel
5. Lamp compartment
6. Montage beugel voorzien van 2 aanspanknoppen
7. Kleurenwisselaar
8. Focus + zoom regeling
9. Iris + gobo houder

PLAATSEN OF VERVANGEN VAN DE LAMP

Wacht, in het geval van het verrangen van een lamp of van het geven van een onderhoudsbeurt, 10 minutes na het uitzetten van de installmentie met het openen ervan totdat het apparaat is afgekoeld. Trek altijd de stekker uit het stopcontact voor U要去en aan het onderhoud. Gebruik altijd hetzelfde type reserveonderdelen (lampen, zekeringen, e.d.) Gebruik bij het verrangen van onderdelen uitsluitend authentieke reserveonderdelen.

• Zet het toestel af en trek de netstekker UIT het stopcontact.
  Wacht 10 minutes tot het apparaat is afgekoeld.
• Gebruik een schroevendraaier om de 3 schroeven (A op de afbeelding) los te schroeven die het lampcompartment afsluiten.
• Trek de lampenhouder voorzichtig uit het lampcompartment.
• Verwijder de oude lamp. Bij het verwijderen van de oude lamp houdt U de lampenhouser vast en trekt U zich aan de draad.
• Houd de lampenhouser vast verwijl U de neue lamp rustig in de lampenhouser drukt.

Opgepast! Controller het etiket achechter op het toestel of kijk waar de technische karakteristieken in deze gebruikswijzing om te weten welke lamp U moet gebruiken. Gebruik nooit een lamp met een hogere wattage. Lampen met een hogere wattage produceren temperaturen waarvoort het apparaat nicht ontworpen was. Als het apparaat een lampentransformer gebruikt, za hij verbranden wegens de te grote belasting.

• Raak de lamp Niet met blote handen aan; dit zal de levensduur van de lamp drastisch verkorten. Indien U de lamp aanraakte, kaak hem dan schoon met een lapje en een beetje schoonmaakalcohol. Veeg de lamp droog alvorens hem te installereren.
• Plaats de nouvelle lamp terug in het apparaat. Vergewist U ervan dat geen draden de lamp raken.
• Sluit het lampcompartment met de schroeven.
• Om een maximale lichtopbrengst tebekomen要去 de lamp mooti centraal in de reflector zitten. Daarom要去 de lamp worden afgesteld: schakel de volgspot aan en gebruik de 3 afstelschroeven (B op de tekening) tot U een optimale lichtopbrengst gekomt
  Klaar.

OPHANGEN / NEERZETTEN VAN HET APPARAAT

• Belangrijk: De installmentie van het toestel mag uitsluitend door bekwaam onderhoudspersoneeel uitgevoerd worden. Onjuisteplaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vert gevel ervaring. U behoort de grenzen te respecteren aan de werklast; erkende installereringmaterialen要去en worden gebruikt; de veiligheid van het geinstalleerde toestel moet regelmatinig worden gecontroleerd.

OPHANGEN VAN HET APPARAAT

• Overtuig U ervan dat het gebied onder installmentieplaats vrij is van ongewenste Personenijdens hetplaatsen, het weghalen en het onderhoud.
• Installeer het toestel op een goed geventileerde plaat, ver van brandbare stoffen en/of vloeistoffen. Het toestel要去 worden bevestigd op minstens 100cm van de omringende muren.
• Het toestel moet worden geinstalleerd buiten het bereik van iedereen en weg vanplaatsen waar men mag lopen en zitten.
• Alvorens tot plaatsen over te gaan, moet men controlleren dat de minimum puntbelasting van de installmentieplaats 10 keer het gewicht van het toestel bedraagt.
• Gebruik bij het installereren van het toestel altijd een gewaarmerkte veiligheidskabel die 10 keer het gewicht van het toestel kan dragen. Deze bijkomende veiligheidsbevestiging要去zo worden aangebracht dat geen deel van het toestel meer dan 20~cm vallen kan als de hoofdbevestiging faalt.
• Het apparaat要去 goed worden vastgezet; aan een vrij zwaaiende montering mag zichs Niet gedacht worden.
• Bedek geen ventilatieopengingen, anders zou dit oververhitting tot gevolg{kunnen hebben.
• De gekruiker要去 zich van verzekeren dat de installations met betrekking tot de verilgheid en de technische mechanismiek door een expert zijn goedgekeur aldorens ze voor de eerste keer te gekruiken. Elk一年多要去 de installations worden gekeurd door een vakman om te controleren of de verilgheid nog steeds perfect is.

NEERZETTEN VAN HET APPARAAT

• Overtuig U ervan dat het gebied rond installmentieplaats steeds vrij is van ongewenste Personen.
• Installeer het toestel op een goed geventileerde plaat, ver van brandbare stoffen en/of vloeistoffen. Het toestel要去 worden bevestigd op minstens 100cm van de omringende muren.
• Installeer de volgspot, door middel van de montage beugel, enkel op een stevig en stabel statief. De montage opening in de beugel heeft een diameter van 13mm.
• Bepaal de juiste inclinatiehoek en zet het apparaat dan stevig vast dmv de 2 aanspanknoppen.
• Het apparaat moet goed worden vastgezet, aan een vrij zwaaiende montage mag zichs nicht gedacht worden.
• Bedek geen ventilatieopengen, anders zou dit oververhitting tot gevolg{kunnen hebben.
• De gekruiker要去 zich van verzekeren dat de installations met betrekking tot de verilgheid en de technische mechanismiek door een expert zijn goedgekeur alvorens ze voor de eerste keer te gekruiken. Elk一年多要去 de installations worden gekeurd door een vakman om te controlleren of de verilgheid nog steeds perfect is.

BEDIENINGSVOORSCHRIFTEN

• Als het apparaat op het net is aangesloten begint het te functioneren.
• Regelmatte pauzes bij het bedieren zijnoodzakelijk om het apparaat zo lang möglich te latent functioneren, waar het Niet bedoeld is om onafgebrozen te functioneren.
  Zet het toestel Niet aan en uit met korte tussenpozen omdat de lamp het anders erder begeeft.
• De oppervaktetemperatuur van het apparaat kan 130^ bereiken. Raak gedurende het bedieren van het apparaat de behuizing Niet met blote handen aan.
• Trekt U altijd de stekker uit het stopcontact als het apparaat langere vrij geen Dienst doet of alvorens een lamp te verwangen of alvorens een onderhoudsbeurt te beginnen.
• Stop, in geval vanSERIEUze bedieningsproblemen, met het gebruiken van het apparaat en stel U onmiddelijk in verbinding met uw dealer.
• Belangrijk: Kijk nooit rechtstreeks in de Lichtbron. Gebruik het effect nooit in de aanwezigheid van mensen die aan epilepsie lijden.

ONDERHOUD

• Overtuig U ervan dat het gebied onder de installmentieplaatsvrij is van ongewenste Personen tijdens het onderhoud.
• Zet het toesteluit, trekd netstekkeruihstopcontacten wacht tot het toestel is afgekoeld.

Bij inspectie要去en de volgende punten worden gecontrolererd.

• Alle schroeven gelebruikt om het te toestel te installereren en al+zijn onderdelen moeten goed vastgedraaid zichen en mogen Niet verroest zich.
• Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers) mogen absolut nicht verworgen den.
• Wonneer een optische lens klaarblijelijk beschadigd is door barsten of diepe krassen, dan moet deze verwangen worden.
• De stroomkabels要去en in perfecte staat zijn en behoren verrangen te worden, wanner er zichs maar een Klein probleem ontdekt werden.
• Om het toestel gegen oververhitting te beschermen, behoren de ventilatoren (als die er zich) en de ventilatieopengen elke maand gereinigd te worden.
• De binnenkant van het toestel behoort elk一年多 bereinigde te worden met een stofzuiger of een luchtspuit.

• Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegels要去 regelmatig worden uitgevoerd om een zo goed möglichke lichtuistraling te verkrijgen. Hoe vaak ze schoon要去en worden gemaakt hangt af van de omgeveing waar het toestel worden gebruikt: een klamme, rokeringe of bijzonder vuile omgeving kan een grotere oepenhoping van vuil veroorzaken op de optische utrusting.

• Reinig met een zachte doek en gebruik normale glasreinigende producten.

• Droog de onderdelen.altijd zorgvuldig af,
• Reinig de uitwendige optische uitrusting minstens eén keer per maand.
• Reinig de inwendige optische uitrusting minstens om de 3 maanden.

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant worden uitgevoerd door vakbekwaampersoneel!!

Netvoeding: AC 230V, 50Hz

Verbruik: Max. 600W

Max.omgevingstemperatuur: 40^

Max. temperatuur van de projector: 130^

Minimum afstand tot het object: 3m

Lamp: MSR 575/2

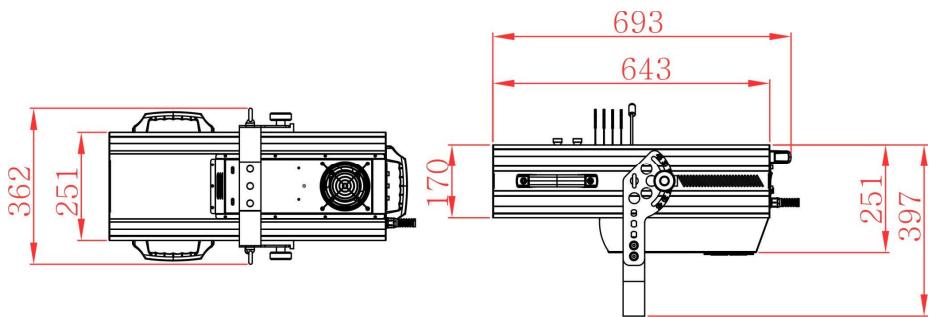

Afmetingen: 693 × 251 × 170 ~mm

Gewicht: 22kg

Elke inlichting kan veranderen zonder waarschuwing vooraf
U kan de LASTe versie van deze handleding downloads via once website: www.beglec.com
