GEBRUIKSAANWIJZING CYCLOPE JBSYSTEMS

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volle te+kunnen profiteren van alle可想而知 en voor uw eigendigheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gebruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUCTEN: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgevegen.

• Het toestel is ontworpen om decoratieve licheffecten te produceren en kan eventueel worden gebruikt in Lichtshows.
• Een zeer krachtig en opvallend LED effect.
• Gebaseerd op 7 LED clusters met 392 power LEDs (R=140 + G=105 + B=84 + W=63):
• Extreem heldere kleuren in vergelijking met traditionele halogeenlamp effecten
• Meer dynamisch dan traditionele halogeenlamp effecten
• Scherpe witte, blauwe, rode en groene laserachtige Lichtstralen
• Geen lampen te verrangen!
• Gebruikt LEDs met een extreem lange levensduur!
  Bijna geen warmteontwikkeling
• Zeer laag verbruik
• Lichtgewicht (geen zware lamptransformatoren)
• 0-100% dimmer en uiterst snelle strobe functie
• Uitstekende ingebouwde programma's voor prachtige gevarieerde Licht shows:
• DMX-controle: 4 of 10 kanalen voor een volledige contrôle van de 7 LED clusters
• Standalone: werkt op het ritme van de muziek dank zij de ingebouwde microfoon
• Master/slave: prachtige gesynchroniseerde shows
• CA-8 controller verkrijgbaar in optie
• Menu display met 4 digits
• Uitgerust met een große optische lens voor een maximalelichtbregnst en een 54^ brede openingshoek

Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werk. Mocht er schade+zijn,gebruik het dan Niet,maar raadpleeg eerst uw dealer.

Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uisterst naukeurig volgt. Elke schadeverooraakt door verkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkkheid voor mankindementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controller of de doos volgende onderdelen bevat:

• Handleiding
  Cyclope
• Ophangbeugel en vijzen
• Voedingskabel

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektrocutie zoveel möglich te vermijden mag u nooit de behuizing verwijden. Er bevinden zich geen onderdelen in het toestel die u zich kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De bliksempijl die zich in een gelijbenige dreihoek befindt is bedoed om u te wijzen op het gebruik of de aanwezigheid van nei-geisoleerde onderdelen met een "gevaarlijke spanning" in het toestel die voldoende kracht heeft om een risico van elektracutie in te houden.

Het uitroepteken binnen de gewijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol beteKent: Lees de handleiding!

• Om het milieu te beschermen, probeer zoveel möglichk het verpakkingsmateriaal te recycleren.
• Een/New Lichteffect kan soms ongewenste rook en/of reuk veroorzaken. Dit is normal en verdwijnt na een pau minuten.
• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, maar het apparaat aan de omgevingstemperatuur waren runawayer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs het apparaat beschaden.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermiinden. Indien een vreemd voorwerp in het apparaat geraakt, moet U het direct van hetlichtnet afkoppelen.
• Plaats de installmentie op een plaat met goede ventilatie, ver van brandbare materialien en/of vloeistoffen. De installmentie要去 minstens 50~cm van de muren rondon geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
  Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en kaak het regelmatig schoon.
• Houd het apparaat uit de buurt van kinderen.
• Dit apparaat mag Niet door onervaren personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• Verzeker er U van dat er zich onder de plaat voor het toestel worden geinstalleerd geen ongewenste Personen bevindenijdens het bevestigen en losmaken alsook bij het onderhoud.
• Trek alsijd de stekker uit wanner het apparaat gedurende langere tijd Niet worden gebruikt of alvorens de lamp te verrangen of alvorens te beginnen met de onderhoudsbeurt.
• De elektrische installmentie behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller dan hoge is dan die aangegeven op het toestel.
• De elektrische kabel behoort altiq in uitstekende staat te zijn. Zet het apparaat onmiddelijk af als de elektrische kabel gekneusd of beschadig is. De kabel要去 verrangen worden door de fabrikant zich, zich dealer of vergelijkbare bekwame personen om een brand te voorkomen.
• Laat de elektrische draad nooit in contactkommen met andere draden.
• Volgens de veiligheidsvoorschriften moet deze installmentie geaard worden.
• Sluit het apparaat Niet aan op een elektronische dimmer.
• Gebruik.altijd een geschichte en gekeurde veiligheidskabel bij het installereren van het toestel.
• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Afgezien van de lamp en de zekering zitten er geen onderdelen in die door de gebruiker要去 worden onderhonden.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.

• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.

• De behuizing en de lenzen要去en verrangen worden als ze zichtaar beschadigd zijn.

• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om onceautoriseerde modificaties aan het toestel aan te brengen.

Belangrijk: Gebruik het lichteffect Niet in de tegenwoordigheid van personen die lijden aan epilepsie.

OPHANGEN VAN HET APPARAAT

• Belangrijk: De installment van het toestel mag uitsluitend door bekwaam onderhoudspersoneeel uitgevoord worden. Onjuisteplaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vert gevel ervaring. U behoort de grenzen te respecteren aan de werkklast; erkendeinstallingmaterialen要去en worden gebruikt; deeiligheid van het geinstalleerde toestel要去 regelmatin worden gecontroleerd.
• Overtuig U ervan dat het gebied onder installmentieplaats vrij is van ongewenste Personenijdens hetplaatsen, het weghalen en het onderhoud.
• Installee het toestel op een goed geventileerde plaat, ver van brandbare stoffen en/of vloeistoffen. Het toestel moet worden bevestigd op minstens 50~cm van de omringende muren.
• Het toestel moet worden geinstalleerd buiten het bereik van iedereen en weg vanplaatsen waar men mag lopen en zitten.
• Alvorens totplaatsen over te gaan, moet men controlleren dat de minimum puntbelasting van de installmentieplaats 10 keer het gewicht van het toestel bedraagt.
• Gebruik bij het installereren van het toestel alsijd een gewaarmerkte veilgheidskabel die 12 koer het gewicht van het toestel kan dragen. Deze bijkomende veilghesbevestiging moet zo worden aangebracht dat geen deel van het toestel meer dan 20~cm vallen kan als de hoofbeveiliging faalt.
• Het apparaat要去 goed worden vastgezet; aan een vrij zwaaiende montage mag zichs nicht gedacht worden.
• Bedek geen ventilatieopengen, anders zou dit oververhitting tot gevolg können haben.
• De gebruiker要去 zich van verzekeren dat de installations met betrekking tot de verilgheid en de technische mechanismiek door een expert zijn goedgekeur aldorens ze voor de eerste keer te gebruiken. Elk maar要去 de installations worden gekeurd door een vakman om te controleren of de verilgheid nog steeds perfect is.

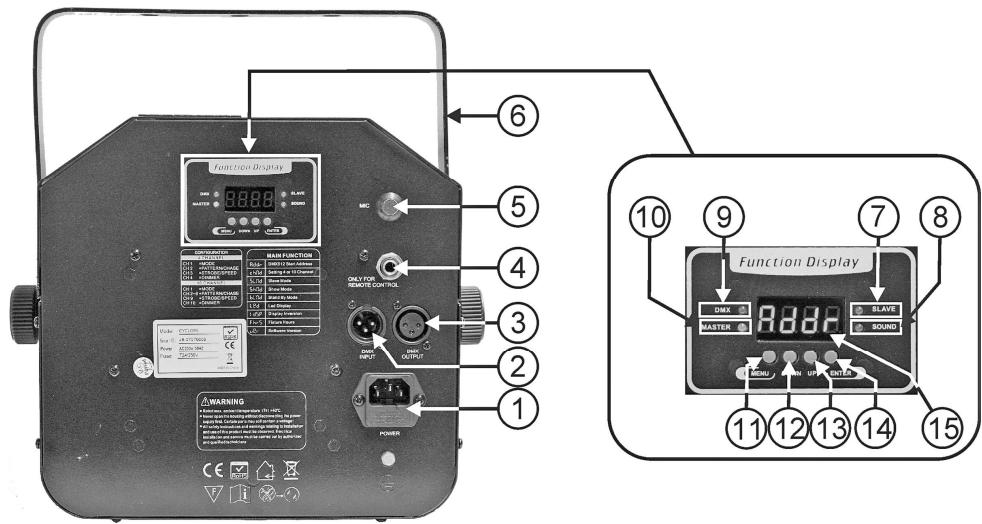

BESCHRIJVING:

1. Voedingsconnector met IEC stekker en geintegreerde zekeringhouser. Sluit hier de meegeleverde stroomkabel aan.

1. DMXingang
2. DMXuitgang
3. 14 " Jack ingang voor de optionele CA-8 hand controller
4. Ingebouwde microfoon
5. ophangbeugel met 2 schroefknoppen om het toestel vast te zetten.
6. Slave LED: is aan wanner het toestel in slave modus staat
7. Sound LED: knippert op het ritme van de muziek wanner het toestel in audio modus staat
8. DMX LED: is aan wanner het toestel een DMX-si gnai nontvangt
9. Master LED: is aan wanner het toestel ingesteld is als master
10. MENU toets: worden gebrukt om de verschillende menu's te selecteren
11. DOWN toets: om terug te gaan in het menu en om waarden die in het display worden weergegeven te verlagen.
12. UP toets: om verder te gaan in het menu en om waarden die in het display worden weergegeven te verhogen.
13. ENTER toets: worden gebruikt om uw keuze te bevestigen.
14. DISPLAY geeft de verschillende menu's en de geselecteerde functies weeer.

HOE INSTellen:

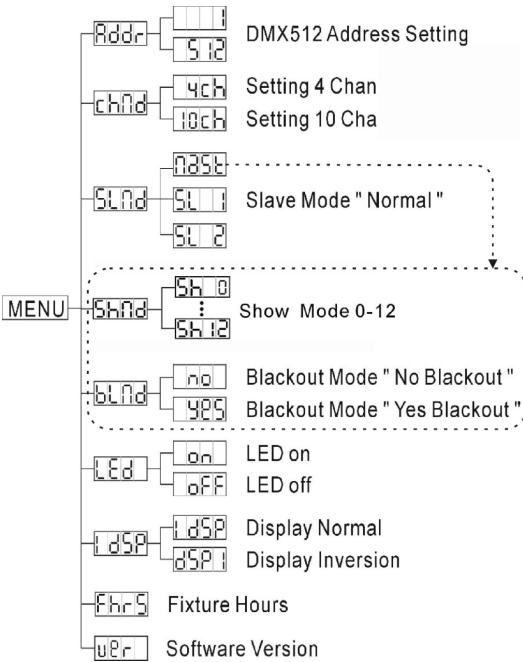

HOOFD MENU:

• Druk op de MENU toets tot het gewenste menu op het scherm verschijnt.
• Selecteer de functie door op de ENTER toets te drukken. De display zal beginnen knipperen.
• Gebruik de DOWN en UP toetsen om de gewenste menu optie te kiezen.
• Druk daarna op de ENTER toets om de selectie te bevestigen. Om谈起 te keren aan de hoofdfuncties zonderiets te veranderen=kunt u谈起 op de MENU toets drukken of gewoon 8 seconden wachten.

DMX512 adres instellen

Bepaalt het startadres in de DMX opstelling.

• Druk op de MENU toets tot Add wordt weergegeven op de display.
• Druk op de ENTER toets, de display begging te knipperen.
• Gebruik de DOWN en UP toetsen om het DMX512 adres te veranderen.
• Wanneer het gewenste adres op de display verschijnt moet u dit bevestigen door op de ENTER toets te drukken. (indien u dit nicht doet worden er na 8 seconden谈起 overgegaan maar het hoofdmenu zonder de veranderingen op te slagen)

U kunt ook terugkeren maar het hoofdmenu zonderietse te wijzigenden door terug op de MENU toets te drukken.

Channel Mode

• Druk op de MENU toets tot Chid wordt weergegeven op de display.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetseen om de 4-kanaals of de 10-kanaals modus te kiezen.
• Druk daarna op de ENTER toets om uw keuze te bevestigen.
• (indien u dit nicht doet worden er na 8 secondentering overgeaanaar het hoofdmenu zonder de veranderingen op te slagen)
  U kunt ook terugkeren maar het hoofdmenu zonder ieits te wijzigien door terug op de MENU toets te drukken.

werkmodus

Om het toestel als master of als slave te lately werken.

• Druk op de MENU toets tot 5und op de display worden weergegeven.
• Druk op de ENTER toets, de gebruike modus begint te knipperen op de display
• Gebruik de DOWN en UP toetsen om de 'master' [35] of 'slave synchroon met de master' [51] of 'slave asynchronon met de master' [52] werkmodus te kiezen.
• Bevestig uw keuze door op de ENTER toets te drukken. (indien u dit Niet doet worden er na 8 seconden terug overgeaanaar het hoofdmenu zonder de veranderingen op te slagen)

U kurz ook terugkeren maar het hoofdmenu zonder iota te wijzig den door terug op de MENU toets te drukken

Opmerkingen: indien u "SL 1" of "SL 2" heeft gekozen zich sommige menuopties nicht meer beschikbaar. Indien u een enkel toestel gebruikt要去 steeds de master'werkmodus kiezen.

Show Mode

Wordt gebruikt om eén van de voorgeprogrammeerde shows te selecteren wanneser het toestel autonomo of in master/slave wordt gebruikt. Deze optie is Niet beschikbaar wanneser het toestel in slave mode staat ("SL 1" or "SL 2")!

• Druk op de MENU toets tot [Shn] wordt weergegeven op de display.
• Druk op de ENTER toets, de show welke in gebruik is begint te knipperen op de display.

Gebruik de DOWN en UP toetsen om één van de 12 voorgeprogrammeerde shows (show 0) tot (show 12) te kiezen

• Wanner de gewenste show knippert op de display moet u enkel nog op de ENTER toets drukken om uw keuze te bevestigen.(indien u dit Niet doet worden er na 8 seconden terug overgeaan maar het hoofdmenu zonder de veranderingen op te slagen)
  U kunt ook terugkeren maar het hoofdmenu zonder iets te wijzigen door terug op de MENU toets te drukken.

Blackout Mode

Blackout mode: wanner er geen DMX-signal gedetecteerd worden gaat het toestel in blackout.

No blackout mode: wanner er geen DMX-signal gedetecteerd worden schakelt het toestel automatisch over maar master mode.

Deze optie is nicht beschikkaar indien het toestel in slave mode staat ("SL 1" of "SL 2")!

• Druk op de MENU toets tot blid wordt weergegeven op de display.
• Druk op de ENTER toets, de gebruike functie begint te knipperen op de display.
• Gebruik de DOWN en UP toetsen om YES (blackout) of no (no blackout) te kiezen.
• Druk daarna op de ENTER toets om uw keuze te bevestigen. (indien u dit Niet doet worden er na 8 seconden terug overegaan maar het hoofdmenu zonder de veranderingen op te slagen)

U kurz ook terugkeren maar het hoofdmenu zonderiets te wijzigden door terug op de MENU toets te drukken

Led Display

Display on: display is steeds aan.

Display off: display is uit wanner deze nicht worden gebruikt.

• Druk op de MENU toets tot [Ed] op de display worden weergegeven.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om (display steeds aan) of (display uit wanner nicht in gebruik) te selecteren.
• Druk daarna op de ENTER toets om uw keuze te bevestigen. (indien u dit Niet doet worden er na 8 secondentering overgeaanaar het hoofdmenu zonder de veranderingen op te slagen)

U kunt ook terugkeren maar het hoofdmenu zonder ie ts te wijzigen door terug op de MENU toets te drukken.

Display Inversion

Display normal: display is leesbaar wanner het toestel op de grond staat.
Display inversion: display is leesbaar wanner het toestel ondersteboven hangt.
- Druk op de MENU toets tot [DSP] knippert op de disply. (normal display)

• Druk op de ENTER toets om over te schakelen op [dSP] (display inversion), de handeling worden automatisch na 8 seconden opgeslagen. Of druk nogmaals op de ENTER toets om maar [dSP] (normal display) terug te schakelen.

Druk op de MENU toets om maar de functiestering te keren.

Fixture Hours

Geeft het aantal gepresteerde werkuren wee.

• Druk op de MENU toets tot FhrS knippert op de display.
• Druk op de ENTER toets om het aantal werkuren te laten verschijnen op de display.
• Druk op de MENU toets om maar de functiestering te keren.

Software version:

Geeft de softwareversie van het toestel weeR.

• Druk op de MENU toets tot Ucr knippert op de display.
• Druk op de ENTER toets om de softwareversie te lately verschijnen.
• Druk op de MENU toets om maar de functiestering te keren.

ELEKTRISCHE INSTALLATIE + ADRESSERING

Belangrijk: De elektrische installment zou alleen uitgevoerd要去en worden door een bekwaam personovolgens de voorschriften voor elektrische en mechanische veiligkeit in uw land.

Electrishe installment van 1 standalone toestel:

• Verbind gewoon de stroomkabel met het net. Het toestel start onmiddelijk op in stand-alone mode.

Opmerking: u kunt een CA-8 remote controller aansluien indien u een bete controle over het toestel wilt hebben. Zie "how to operate the unit".

Opmerking2: indien er niets gebeurt moet u controlleren of het toestel wel degelijk in master mode staat, (zie vorig hoofdstuk)

Electrische installmente van 2 of moer toestellen in master/slave:

• Verbind 2 tot maximum 16 tostellenden met meekaar door middel van symmetrische microfoonkabels van goede kwaliteit. Zet het eerste toestel in Master Mode, alle andere tostellenden要去en in slave mode (SL1 of SL2) staan . Zie vrij hoofdstuk voor meer informatiek.
• Controller of alle toestellen op het stroomnet zich aangesloten.

Klaar!

Opmerking: u=knt een CA-8 remote controller op het Master'toestel aansluiten indien u een betere controle over het toestel wenst te hebben.

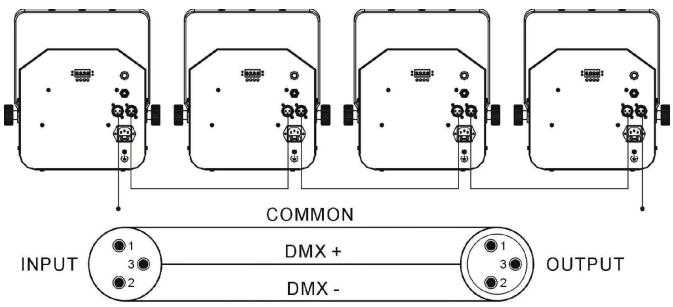

DMX AANSLUITINGEN

• Het DMX-protocol is een breed gebruikt hogesnelheidssignal omlichtuitrustingen te bedieren. U moet uw DMX bediening en alle units met een gebalanceerde kabel van goede kwaliteit doorverbinden.
• Zowel de XLR-3pin als XLR-5pin connector worden gebruikt, darüber de XLR-3pin is populäder want deutsche kabels zijn compatible met gebalanceerde audio kabels.

Pin layout XLR-3pin: Pin1 = GND ~ Pin2 = Negatif signala (-) ~ Pin3 = Positief signala (+)
Pin layout XLR-5pin: Pin1 = GND ~ Pin2 = Negatif signala(-) ~ Pin3 = Positief signala(+) ~ Pins4+5 nicht in gebruik.
- Om vreemed gedrag van de lichteffecten,veroorzaakt door storing, te voorkomen, moet u een aflsuitweerstand van 90 tot 120 aan het eind van de keten gebruiken. Gebruik nooit een Y-splitkabel,

dit zal eenvoudig nicht werken!

• Weet zeker dat alle units op het Lichtnet�zijn aangesloten.
• Elk lichteffect in de keten heeft een eigen DMX startadres nodig zodate het weet welke commando's van de bediening het moet ontcijferen. In de volgende sectie za u leren hoe het DMX adres in te stellen.

90~120 ohm

resistor

HOE HET CORRECTE STARTADRES INSTELLEN:

In vorig hoofdstuk worden beschreiben hoe u het adres op dit toestel moet instellen (DMX-512 adres instellen). Het startadres van elk toestel is zeer belangrijk. Het is erchter onmogelijk u mede te delen weik start adres u zou moeten gebruiken aangezieden dit volledig afhangt van de controller die u gaat gebruiken... Gelieve hiervoord de handeiding van uw DMX-controller te raadplegen.

DMX-CONFIGURATIE VAN DE CYCLOPE:

4/10 channel modus:

DMX512 Configuration
Ch1	Ch2		Ch3		Ch4
Ch1	Ch2-8		Ch9		Ch10
Mode	Pattern	Chase	Pattern Strobe	Chase Speed	Dimmer
240-255 Stand-alone	Color 25 pattern	Chase 25	255FastStrobe	255FastSpeed	255100%
	Color 24 pattern	Chase 24
	Color 23 pattern	Chase 23
	Color 22 pattern	Chase 22
	Color 21 pattern	Chase 21
	Color 20 pattern	Chase 20
	Color 19 pattern	Chase 19
	Color 18 pattern	Chase 18
	Color 17 pattern	Chase 17
	Color 16 pattern	Chase 16
	Color 15 pattern	Chase 15
120-239 Chase	Color 14 pattern	Chase 14	/ / / / /
	Color 13 pattern	Chase 13
	Color 12 pattern	Chase 12
	Color 11 pattern	Chase 11
	Color 10 pattern	Chase 10
	Color 09 pattern	Chase 09
	Color 08 pattern	Chase 08
	Color 07 pattern	Chase 07
	Color 06 pattern	Chase 06
	Color 05 pattern	Chase 05
0-119 Pattern	Color 04 pattern	Chase 04	SlowStrobe	SlowSpeed	00%
	Color 03 pattern	Chase 03
	Color 02 pattern	Chase 02
	Color 01 pattern	Chase 01

Watzijnpatterns?

Patterns (patronen) zijn verschillende statiche (niet bewegende) combinaties van LEDs in een LED-cluster.

Wanner de waarde van CH1 ingesteld is:tussen 000 en 119,dan kunt u CH2 gebruiken om 25 verzillende patterns te kiezen.

Gebruik CH3 om de strobo frekwentie van de geselecteerde patterns te wijzigen.

Wat zich chases?

Chases zijn series van patterns welke in een lus weergegeven worden om alzo dynamische (bewegende) effecten te creeren.

Wanneer de waarde van CH1 ingesteld istussen 120 en 239,dan kurz u CH2 gekruiken om uit 25 verzischende chases te kiezen.

Gebruik CH3 om de snelheid van de geselecteerde chases in te stellen.

Twee DMX-modi zichikbaar: 4CH en 10CH:

4 channel mode:

Plaatst DMX-kanalen op uw controller maar alle LED clusters reageren opdezelfde manier.

• Kanaal 1: werkmodus selectie (pattern, chase, stand-alone)

• Kanaal 2: selectie van patterns of chases.

• Kanaal 3: strobe speed (pattern mode) of chase speed (chase mode)

• Kanaal 4: algemene dimmer

10 channel mode:

Gebruikt meer DMX-kanalen op uw controller, maar alle LED's hunnen afzonderlijk gecontroleerd worden, zo heeft u de volledige controle in handen!

• Kanaal 1: werkmodus selectie (pattern, chase, stand-alone)
• Kanalen 2-8: selecteer een verschillende pattern of chase voor elk van de 7 LED-clusters:

Kanaal 2: LED cluster 1
Kanaal 3:LED cluster 2
O...
Kanaal 8:LED cluster 7

• Kanaal 9: strobe speed (pattern mode) of chase speed (chase mode)
  Kanaal 10:algemene dimmer

BEDIENING VAN HET TOESTEL

Elke keer dat het toestel worden aangezet verschijnt er L777 op het display

U KUNT HET TOESTEL OP 3 MANIEREN GEBRUIKEN:

O Via de master/slave functie en ingebouwde programma's
o Met de CA-8 easy controller
o Met een universe DMX controller (4 & 10 kanalen DMX mode)

VIA DE MASTER/SLAVE FUNCTIE EN INGEBOUWDE PROGRAMMA'S:

selecteer deze functie indien u onmiddelijk wil van start gaan met een kant en klare show. Door de toestellen als master/slave met mekaar te verbinden za het eerste toestel alle andere toestellen controlleden betrornt u alzo een automatische, gesynchroniseerdelichtshow op het ritme van de muziek. Op de DMX ingang van het 'master' toestel mag niets aangesloten worden, de master led is continu aan en de Sound led knippert op het ritme van de muziek.

Belangrijk! Deze functie werkkt alleen wanneer de blackout mode in the menu van de 'master'uit staat (OFF), anders zal er niets gebeuren! Lees meer over.Deze optie in de paragraaf "hoe instellen".

• De MASTER—heeft 12 ingebouwde shows: U kunt van 50 (show 0) tot 512 (show 12)
  kiezen in het menu van het master toestel.
• SLAVES hebben 2 werkopties: Deze toestellen staan in slave mode (slave-LED is continu aan). Om een Mooiere lichtshow te creeren kurz u gecontrasteerde bewegingen invoegen In het menu van de slave units kurz u waar de optie Slid gaan. Kies hier:

Normal slave: slave werkt synchroon met de master.
2 light show: slave werkt in contrast met de master.

- MET DE EASY CONTROLLER:

Voor de Master/slave werkmodus raden wij u ten sterkste aan de CA-8 "Easy controller" te gebruiken. Verbind deze petite controller met de 1/4" jack aansluiting van het master'toestel. Zo heeft u de volledige controle over volgende FUNCTIONS:

Standby	Toestel in Blackout
Function	Sound strobe	Selecteer één van de 12 chases
Mode	Strobe/ Sound (LED UIT)	Chase (LED AAN)

ONDERHOUD

• Overtuig U ervan dat het gebied onder de installmentieplaats vrij is van ongewenste personenijdens het onderhoud.
• Zet het toesteluit, trekd netstekkeruihstopcontacten wacht tot het toestel is afgekoeld.

Bij inspectie要去en de volgende punten worden gecontrolererd.

• Alle schroeven gelebrukt om het te toestel te installereren en al zijn onderdelen要去en goed vastgedraaid zich en@mogen Niet verroest zich.
• Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers) mogen absolut nicht verworgen den.
• Wonneer een optische lens klaarblijelijk beschadigd is door barsten of diepe krassen, dan要去 deze verwangen worden.
• De stroomkabels要去en in perfecte staat zijn en behoren verrangen te worden, wanner er zichs maar een Klein probleem ontdekt werden.
• Om het toestel gegen oververhitting te beschermen, behoren de ventilatoren (als die er zich) en de ventilatieopengen elke maand gereinigd te worden.
• De binnenkant van het toestel behoort elk一年多ereinigdt worden met een stofzuiger of een luchtspuit.

• Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegels moet regelmatig worden uitgevoerd om een zo goed möglichke lichtuistraling te verkrijgen. Hoe vaak ze schoon要去en worden gemaakt hangt af van de omgeveing waar het toestel worden gebruikt: een klamma, rokerige of bijzonder vuile omgeving kan een grotere oepenhoping van vuil veroorzaken op de optische utrusting.

• Reinig met een zachte doek en gebruik normale glasreinigende producten.

• Droog de onderden.altijd zorgvuldig af,
• Reinig de uitwendige optische uitrusting minstens een keer per maand.
• Reinig de inwendige optische uitrusting minstens om de 3 maanden.

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant worden UITgevoerd door vakbekwaampersoneel!!

Stroomverbruik: 50 Watt

Zekering: 250 V/A trage zekering (20 mm)

Geluidscontrole: Ingebouwde microfoon

DMX verbinding: 3 pins XLR mannelijk/vrouwelijk

Aantal DMX kanalen: 4/10 kanalen

Lamp:

Afmetingen: 250 × 250 × 280 ~mm

Gewicht: 5 kg

Elke inlichting kan veranderen zonder waarschuwing vooraf

U kan de LASTe versie van deze handleiding downloaden via Onze website: www.beglec.com
