GEBRUIKSAANWIJZING PG0850 PROGRESS

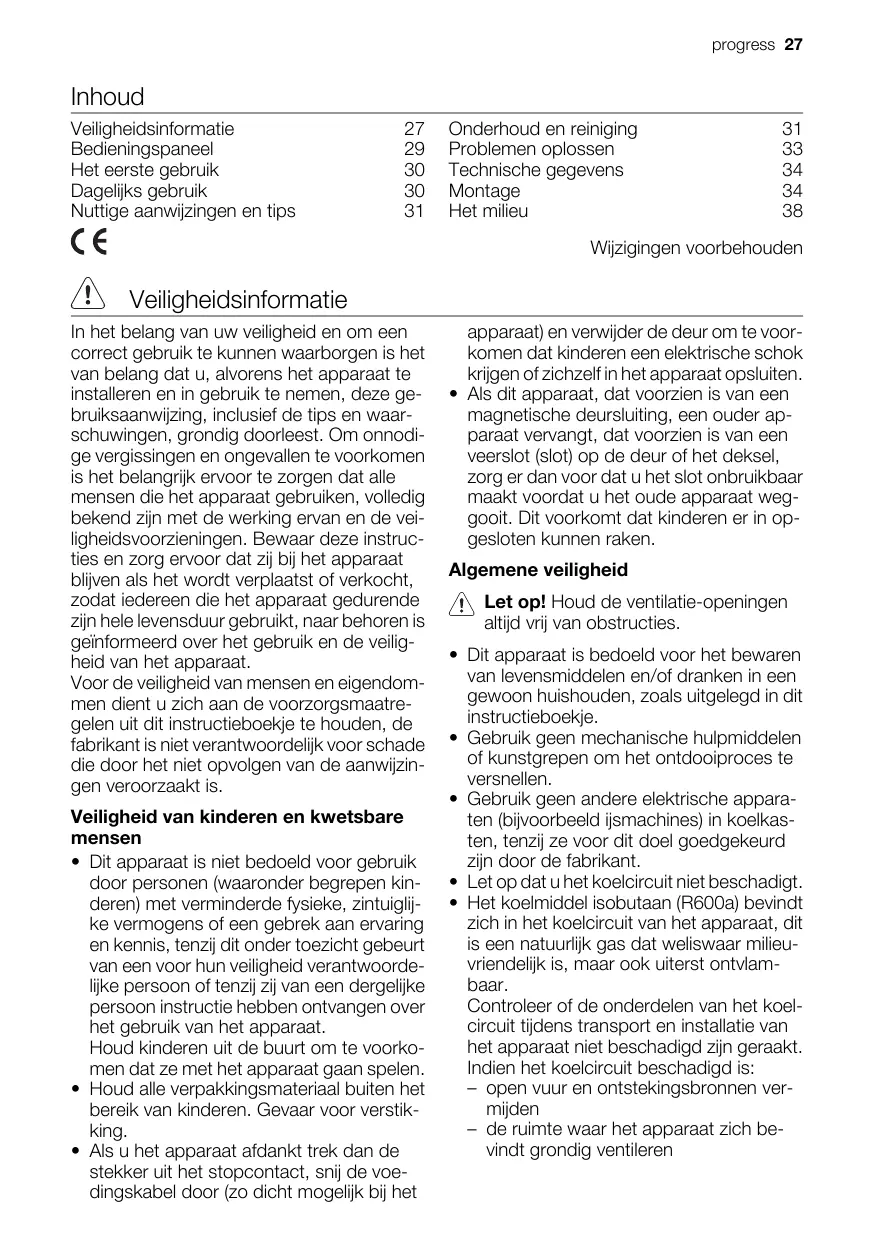

Onderhoud en reiniging Problemen oplossen Technische gegevens Montage Het milieu

Wijzigingen voorbehouden Veiligheidsinformatie In het belang van uw veiligheid en om een correct gebruik te kunnen waarborgen is het van belang dat u, alvorens het apparaat te installeren en in gebruik te nemen, deze gebruiksaanwijzing, inclusief de tips en waarschuwingen, grondig doorleest. Om onnodige vergissingen en ongevallen te voorkomen is het belangrijk ervoor te zorgen dat alle mensen die het apparaat gebruiken, volledig bekend zijn met de werking ervan en de veiligheidsvoorzieningen. Bewaar deze instructies en zorg ervoor dat zij bij het apparaat blijven als het wordt verplaatst of verkocht, zodat iedereen die het apparaat gedurende zijn hele levensduur gebruikt, naar behoren is geïnformeerd over het gebruik en de veiligheid van het apparaat. Voor de veiligheid van mensen en eigendommen dient u zich aan de voorzorgsmaatregelen uit dit instructieboekje te houden, de fabrikant is niet verantwoordelijk voor schade die door het niet opvolgen van de aanwijzingen veroorzaakt is. Veiligheid van kinderen en kwetsbare mensen

• Dit apparaat is niet bedoeld voor gebruik door personen (waaronder begrepen kinderen) met verminderde fysieke, zintuiglijke vermogens of een gebrek aan ervaring en kennis, tenzij dit onder toezicht gebeurt van een voor hun veiligheid verantwoordelijke persoon of tenzij zij van een dergelijke persoon instructie hebben ontvangen over het gebruik van het apparaat. Houd kinderen uit de buurt om te voorkomen dat ze met het apparaat gaan spelen.
• Houd alle verpakkingsmateriaal buiten het bereik van kinderen. Gevaar voor verstikking.
• Als u het apparaat afdankt trek dan de stekker uit het stopcontact, snij de voedingskabel door (zo dicht mogelijk bij het apparaat) en verwijder de deur om te voorkomen dat kinderen een elektrische schok krijgen of zichzelf in het apparaat opsluiten.
• Als dit apparaat, dat voorzien is van een magnetische deursluiting, een ouder apparaat vervangt, dat voorzien is van een veerslot (slot) op de deur of het deksel, zorg er dan voor dat u het slot onbruikbaar maakt voordat u het oude apparaat weggooit. Dit voorkomt dat kinderen er in opgesloten kunnen raken. Algemene veiligheid Let op! Houd de ventilatie-openingen altijd vrij van obstructies.
• Dit apparaat is bedoeld voor het bewaren van levensmiddelen en/of dranken in een gewoon huishouden, zoals uitgelegd in dit instructieboekje.
• Gebruik geen mechanische hulpmiddelen of kunstgrepen om het ontdooiproces te versnellen.
• Gebruik geen andere elektrische apparaten (bijvoorbeeld ijsmachines) in koelkasten, tenzij ze voor dit doel goedgekeurd zijn door de fabrikant.
• Let op dat u het koelcircuit niet beschadigt.
• Het koelmiddel isobutaan (R600a) bevindt zich in het koelcircuit van het apparaat, dit is een natuurlijk gas dat weliswaar milieuvriendelijk is, maar ook uiterst ontvlambaar. Controleer of de onderdelen van het koelcircuit tijdens transport en installatie van het apparaat niet beschadigd zijn geraakt. Indien het koelcircuit beschadigd is: – open vuur en ontstekingsbronnen vermijden – de ruimte waar het apparaat zich bevindt grondig ventileren 28 progress

• Het is gevaarlijk om wijzigingen aan te brengen in de specificaties of dit product op enigerlei wijze te modificeren. Een beschadigd netsnoer kan kortsluiting, brand en/of een elektrische schok veroorzaken. Waarschuwing! Alle elektrische onderdelen (netsnoer, stekker, compressor) mogen uitsluitend vervangen worden door een erkende onderhoudsdienst of gekwalificeerd onderhoudspersoneel.

1. Het netsnoer mag niet verlengd worden.

2. Verzeker u ervan dat de stekker niet

platgedrukt of beschadigd wordt door de achterkant van het apparaat. Een platgedrukte of beschadigde stekker kan oververhit raken en brand veroorzaken.

3. Verzeker u ervan dat u de stekker van

het apparaat kunt bereiken.

4. Trek niet aan het snoer.

5. Als de stekker los zit, steek hem dan

niet in het stopcontact. Dit kan gevaar opleveren van een elektrische schok of brand.

6. U mag het apparaat niet gebruiken

zonder de afdekking van het lampje 9) voor de binnenverlichting.

• Dit apparaat is zwaar. Wees voorzichtig als u het apparaat verplaatst.
• Haal geen artikelen uit het vriesvak en raak ze niet aan als uw handen vochtig/nat zijn, dit kan uw huid beschadigen of vrieswonden veroorzaken.
• Stel het apparaat niet langdurig bloot aan direct zonlicht. Dagelijks gebruik
• Zet geen hete potten op de kunststof onderdelen in het apparaat.
• Bewaar geen brandbare gassen of vloeistoffen in het apparaat, deze kunnen ontploffen.
• Zet geen levensmiddelen direct tegen de luchtopening in de achterwand. 10)
• Diepgevroren voedsel mag niet opnieuw worden ingevroren als het eenmaal ontdooid is.
• Bewaar voorverpakte diepvriesproducten volgens de aanwijzingen van de fabrikant.

9) Als er een afdekking voor het lampje is voorzien

10) Als het apparaat vorstvrij is

• U dient zich strikt te houden aan de aanbevelingen van de fabrikant van het apparaat met betrekking tot het bewaren van voedsel. Raadpleeg de betreffende aanwijzingen.
• Leg geen koolzuurhoudende of mousserende dranken in de vriezer, deze veroorzaken druk op de fles die daardoor kan ontploffen, dit kan schade toebrengen aan het apparaat.
• IJslollies kunnen vrieswonden veroorzaken als ze rechtstreeks vanuit het apparaat geconsumeerd worden. Onderhoud en reiniging
• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht. Als u het stopcontact niet kunt bereiken, onderbreek dan de stroomtoevoer.
• Maak het apparaat niet schoon met metalen voorwerpen.
• Gebruik geen scherpe voorwerpen om ijs van het apparaat te krabben. Gebruik een kunststof schraper. Installatie Belangrijk! Voor de aansluiting van elektriciteit dienen de instructies in de desbetreffende paragrafen nauwgezet te worden opgevolgd.
• Pak het apparaat uit en controleer of er beschadigingen zijn. Sluit het apparaat niet aan als het beschadigd is. Meld mogelijke beschadigingen onmiddellijk bij de winkel waar u het apparaat gekocht heeft. Gooi in dat geval de verpakking niet weg.
• Wij adviseren u om 2 uur te wachten voordat u het apparaat aansluit, dan kan de olie terugvloeien in de compressor.
• Rond het apparaat dient adequate luchtcirculatie te zijn, anders kan dit tot oververhitting leiden. Om voldoende ventilatie te verkrijgen de instructies met betrekking tot de installatie opvolgen.
• De achterkant dient zo mogelijk tegen een muur geplaatst te worden, teneinde te voorkomen dat hete onderdelen (compressor, condensator) aangeraakt kunnen worden en brandwonden veroorzaken.
• Het apparaat mag niet vlakbij radiatoren of kooktoestellen geplaatst worden. progress 29 het koelcircuit en evenmin in de isolatiematerialen. Het apparaat mag niet worden weggegooid bij het normale huishoudelijke afval. Het isolatieschuim bevat ontvlambare gassen: het apparaat moet weggegooid worden conform de van toepassing zijnde regels die u bij de lokale overheidsinstanties kunt verkrijgen. Voorkom beschadiging aan de koeleenheid, vooral aan de achterkant bij de warmtewisselaar. De materialen die gebruikt zijn voor dit apparaat en die voorzien zijn van het symbool zijn recyclebaar.

• Sluit het apparaat alleen aan op een drinkwaterleiding. 11) Onderhoud
• Alle elektrotechnische werkzaamheden die noodzakelijk zijn voor het uitvoeren van onderhoud aan het apparaat, dienen uitgevoerd te worden door een gekwalificeerd elektricien of competent persoon.
• Dit product mag alleen worden onderhouden door een erkend onderhoudscentrum en er dient alleen gebruik te worden gemaakt van originele reserveonderdelen. Bescherming van het milieu Dit apparaat bevat geen gassen die de ozonlaag kunnen beschadigen, niet in Bedieningspaneel

Inschakelen Steek de stekker in het stopcontact. Draai de thermostaatknop op een gemiddelde stand. Het controlelampje gaat branden. Belangrijk! Als de temperatuur in het apparaat te hoog is, gaat het alarmlampje knipperen. Activeer de Fast Freeze functie. Uitschakelen Draai de thermostaatknop op de stand "O" om het apparaat uit te schakelen. Het controlelampje gaat uit. Temperatuurregeling De temperatuur wordt automatisch geregeld. Ga als volgt te werk om het apparaat in werking te stellen:

11) Indien er een wateraansluiting voorzien is

• draai de thermostaatknop op een lagere stand om de minimale koude te verkrijgen.
• draai de thermostaatknop op een hogere stand om de maximale koude te verkrijgen. Een gemiddelde instelling is over het algemeen het meest geschikt. De exacte instelling moet echter gekozen worden rekening houdend met het feit dat de temperatuur in het apparaat afhankelijk is van:
• de omgevingstemperatuur
• hoe vaak de deur geopend wordt
• de hoeveelheid voedsel die bewaard wordt
• de plaats van het apparaat. 30 progress Belangrijk! Als de omgevingstemperatuur hoog is of als het apparaat volledig gevuld is en de thermostaatknop op de koudste instelling staat, kan het apparaat continu werken waardoor er ijs op de achterwand gevormd wordt. In dat geval moet de knop op een hogere temperatuur gezet worden om automatische ontdooiing mogelijk te maken en zodoende het energieverbruik te beperken. Fast Freeze functie U kunt de Fast Freeze functie activeren door op de Fast Freeze schakelaar te drukken. Het Fast Freeze lampje gaat branden. Deze functie stopt automatisch na 52 uur. Het is mogelijk om de functie te allen tijde te deactiveren door op de schakelaar Snelvriezen te drukken. Het Fast Freeze lampje gaat uit. Alarm hoge temperatuur Een toename van de temperatuur in een ruimte (bijvoorbeeld door stroomuitval) wordt aangegeven door het knipperen van het alarmlampje. Als de normale omstandigheden hersteld worden gaat het alarmlampje automatisch uit. Het eerste gebruik Belangrijk! Wij adviseren u om 2 uur te wachten voordat u het apparaat aansluit, dan kan de olie terugvloeien in de compressor. accessoires met lauwwarm water en een beetje neutrale zeep om de typische geur van een nieuw product weg te nemen. Droog daarna grondig af. De binnenkant schoonmaken Voordat u het apparaat voor de eerste keer gebruikt, wast u de binnenkant en de interne Belangrijk! Gebruik geen oplosmiddelen of schuurpoeders. Deze beschadigen de lak. Dagelijks gebruik Vers voedsel invriezen Het vriesvak is geschikt voor het invriezen van vers voedsel en voor het voor een lange periode bewaren van ingevroren en diepgevroren voedsel. Om vers voedsel in te vriezen de functie Snelvriezen, minstens 24 uur voordat u het in te vriezen voedsel in het vriesvak legt, activeren. Zet het verse voedsel dat u in wilt vriezen in de twee bovenste vakken. De maximale hoeveelheid voedsel die in 24 uur ingevroren kan worden is vermeld op het typeplaatje, een etiket dat aan de binnenkant van het apparaat zit. Het invriesproces duurt 24 uur: voeg gedurende deze periode niet meer in te vriezen voedsel toe. Na 24 uur, wanneer het invriesproces is voltooid, de vereiste temperatuur weer instellen (zie "Temperatuurregeling"). Het bewaren van ingevroren voedsel Als u het apparaat voor het eerst of na een periode dat het niet gebruikt is inschakelt, het apparaat minstens 2 uur op een hoge instel- ling laten werken voordat u er producten in plaatst. Belangrijk! In het geval van onbedoelde ontdooiing, bijvoorbeeld als de stroom langer is uitgevallen dan de duur die op de kaart met technische kenmerken onder "tijdsduur" is vermeld, moet het ontdooide voedsel snel geconsumeerd worden of onmiddellijk bereid worden en dan weer worden ingevroren (nadat het afgekoeld is). Invriesagenda De symbolen geven verschillende soorten ingevroren levensmiddelen aan. De cijfers geven de bewaartijd in maanden aan voor de bijbehorende ingevroren levensmiddelen. Of de hoogste of laagste waarde van de aangegeven bewaartijd van toepassing is, hangt af van de kwaliteit van het voedsel en eventuele bereiding voordat het werd ingevroren. progress 31 Ontdooien Diepgevroren of ingevroren voedsel kunt, voordat het gebruikt wordt, in het koelvak of op kamertemperatuur laten ontdooien, afhankelijk van de hoeveelheid tijd die hiervoor nodig is. Kleine stukken kunnen zelfs rechtstreeks vanuit de vriezer gekookt worden als ze nog bevroren zijn: in dat geval zal de bereiding iets langer duren. Het maken van ijsblokjes Dit apparaat is uitgerust met een of meer bladen voor het maken van ijsblokjes. Vul deze bladen met water en zet ze dan in het vriesvak. Belangrijk! Gebruik geen metalen instrumenten om de laden uit de vriezer te halen. Nuttige aanwijzingen en tips Tips voor het invriezen Om u te helpen om het beste van het invriesproces te maken, volgen hier een paar belangrijke tips:
• de maximale hoeveelheid voedsel die in 24 uur ingevroren kan worden. is vermeld op het typeplaatje;
• het invriesproces duurt 24 uur. Voeg gedurende deze periode niet meer in te vriezen voedsel toe;
• vries alleen vers en grondig schoongemaakte levensmiddelen van uitstekende kwaliteit in;
• bereid het voedsel in kleine porties voor, zo kan het snel en volledig worden ingevroren en zo kunt u later alleen die hoeveelheid laten ontdooien die u nodig heeft;
• wikkel het voedsel in aluminiumfolie of plastic en zorg ervoor dat de pakjes luchtdicht zijn;
• leg vers, nog niet ingevroren voedsel niet tegen het al ingevroren voedsel, om te voorkomen dat dit laatste warm wordt;
• smalle pakjes zijn makkelijker op te bergen dan dikke; zout maakt voedsel minder lang houdbaar;
• water bevriest, als dit rechtstreeks uit het vriesvak geconsumeerd wordt, kan het aan de huid vastvriezen;

• het is aan te bevelen de invriesdatum op elk pakje te vermelden, dan kunt u zien hoe lang het al bewaard is;
• Waarschuwing! zet geen koolzuurhoudende vloeistoffen (mousserende dranken e.d.) in het vriesvak, deze kunnen barsten. Tips voor het bewaren van ingevroren voedsel Om de beste resultaten van dit apparaat te verkrijgen, dient u:
• er zich van te verzekeren dat de commercieel ingevroren levensmiddelen op geschikte wijze door de detailhandelaar werden opgeslagen;
• ervoor te zorgen dat de ingevroren levensmiddelen zo snel mogelijk van de winkel naar uw vriezer gebracht worden;
• de deur niet vaker te openen of open te laten staan dan strikt noodzakelijk.
• Als voedsel eenmaal ontdooid is, bederft het snel en kan het niet opnieuw worden ingevroren.
• Bewaar het voedsel niet langer dan de door de fabrikant aangegeven bewaarperiode. Onderhoud en reiniging Let op! Voordat u welke onderhoudshandeling dan ook verricht, de stekker uit het stopcontact trekken. Het koelcircuit van dit apparaat bevat koolwaterstoffen; onderhoud en herladen mag alleen uitgevoerd worden door bevoegde technici. Periodieke reiniging Het apparaat moet regelmatig worden schoongemaakt:
• maak de binnenkant en de accessoires schoon met lauw water en wat neutrale zeep.
• controleer de afdichtingen regelmatig en wrijf ze schoon om u ervan te verzekeren dat ze schoon zijn en vrij van restjes zijn. 32 progress

• spoel ze af en maak ze grondig droog. Belangrijk! Trek niet aan leidingen en/of kabels aan de binnenkant van de kast en verplaats of beschadig ze niet. Gebruik nooit schoonmaakmiddelen, schuurpoeders, erg geparfumeerde reinigingsproducten en waspolijstmiddelen om de binnenkant schoon te maken, aangezien deze het oppervlak beschadigen en een sterke geur achterlaten. Maak de condensor (zwart rooster) en de compressor op de achterkant van het apparaat schoon met een borstel of stofzuiger. Deze handeling zal de prestatie van het apparaat verbeteren en het elektriciteitsverbruik besparen. Belangrijk! Zorg ervoor dat u het koelsysteem niet beschadigt. Veel normaal verkrijgbare keukenreinigers bevatten chemicaliën die de kunststoffen die in dit apparaat gebruikt zijn kunnen aantasten/beschadigen. Daarom wordt het aanbevolen de buitenkant van dit apparaat alleen schoon te maken met warm water met een beetje afwasmiddel. Steek, na het schoonmaken van het apparaat, de stekker weer in het stopcontact. De vriezer ontdooien Een zekere hoeveelheid rijp zal zich altijd vormen op de schappen van de vriezer en rond het bovenste vak. Ontdooi de vriezer wanneer de rijplaag een dikte van ongeveer 3-5 mm bereikt heeft. Volg onderstaande aanwijzingen om de rijp te verwijderen:
• trek de stekker uit het stopcontact of schakel het apparaat uit.
• Verwijder al het ingevroren voedsel, wikkel het in een paar lagen krantenpapier en leg het op een koele plaats
• Laat de deur open staan en steek de kunststof schraper in de daarvoor bedoelde opening in het midden van de bodem, plaats er een opvangbak onder om het dooiwater op te vangen

• Na afloop van het ontdooien de binnenkant grondig droog maken en de schraper bewaren voor toekomstig gebruik
• Zet de thermostaatknop terug op de vereiste instelling of steek de stekker weer in het stopcontact
• Zet het eerder verwijderde voedsel na twee tot drie uur terug in het vriesvak. Wij adviseren u het apparaat enkele uren op de hoogste stand van de thermostaat te laten werken zodat de bewaartemperatuur zo snel mogelijk bereikt wordt. Belangrijk! Gebruik nooit scherpe metalen om de rijp van de verdamper te krabben, deze zou beschadigd kunnen raken. Gebruik geen mechanische of kunstmatige middelen om het ontdooiproces te versnellen, behalve die middelen die door de fabrikant zijn aanbevolen. Een temperatuurstijging tijdens het ontdooien van de ingevroren levensmiddelen, kan de veilige bewaartijd verkorten. Periodes dat het apparaat niet gebruikt wordt Als het apparaat gedurende lange tijd niet gebruikt wordt, neem dan de volgende voorzorgsmaatregelen:
• trek de stekker uit het stopcontact,
• verwijder al het voedsel,
• ontdooi de koelkast, 12)en maak het apparaat en alle accessoires schoon,
• laat de deur/deuren op een kier staan om de vorming van onaangename luchtjes te voorkomen. progress 33 Als uw apparaat aan blijft staan, vraag dan iemand om het zo nu en dan te controleren, om te voorkomen dat het bewaarde voedsel bederft, als de stroom uitvalt. Problemen oplossen Waarschuwing! Voordat u storingen opspoort, de stekker uit het stopcontact trekken. Het opsporen van storingen die niet in deze handleiding vermeld zijn, dient te worden verricht door een gekwalificeerd technicus of competent persoon. Probleem Belangrijk! Er zijn tijdens de normale werking geluiden te horen (compressor, koelcircuit). Mogelijke oorzaak Oplossing Het apparaat is uitgeschakeld. Schakel het apparaat in. De stekker zit niet goed in het stopcontact. Steek de stekker goed in het stopcontact. Het apparaat krijgt geen stroom. Er staat geen spanning op het stopcontact. Sluit een ander elektrisch apparaat aan op het stopcontact. Neem contact op met een gekwalificeerde elektricien. Het controlelampje gaat branden. Het apparaat werkt niet goed. Neem contact op met een gekwalificeerde elektricien. Het alarmlampje knippert. De temperatuur in het vriesvak is te hoog. Raadpleeg "Alarm hoge temperatuur" De compressor werkt continu. De temperatuur is niet goed inge- Stel een hogere temperatuur in. steld. Het apparaat werkt niet. Het controlelampje knippert niet. De temperatuur in de vriezer is te laag. De deur is niet goed gesloten. Raadpleeg "De deur sluiten". De deur is te vaak open gedaan. Laat de deur niet langer open staan dan noodzakelijk. De temperatuur van het product is te hoog. Laat het product afkoelen tot kamertemperatuur voordat u het opbergt. De kamertemperatuur is te hoog. Verlaag de kamertemperatuur. De functie Snelvriezen is ingeschakeld. Zie "functie Snelvriezen". De temperatuur is niet goed inge- Stel een hogere temperatuur in. steld. De functie Snelvriezen is ingeschakeld. De temperatuur in het vriesvak is te hoog. Zie "functie Snelvriezen". De temperatuur is niet goed inge- Stel een lagere temperatuur in. steld. De deur is niet goed gesloten. Raadpleeg "De deur sluiten". De temperatuur van het product is te hoog. Laat het product afkoelen tot kamertemperatuur voordat u het opbergt. Er zijn veel producten tegelijk op- Berg minder producten tegelijk op. geborgen. 34 progress Probleem Er is te veel rijp. Mogelijke oorzaak Oplossing Producten liggen te dicht op elkaar. Berg de producten zodanig op dat er koude lucht kan circuleren. Het voedsel is niet goed verpakt. Verpak het voedsel op de juiste manier. De deur is niet goed gesloten. Raadpleeg "De deur sluiten". De temperatuur is niet goed inge- Stel een hogere temperatuur in. steld. De deur sluiten

1. Maak de afdichtingen van de deur

2. Stel de deur, indien nodig, af. Raadpleeg

Technische gegevens Afmetingen van de uitsparing Hoogte 880 mm Breedte 560 mm Diepte 550 mm Tijdsduur 20 h De technische gegevens staan op het typeplaatje aan de linker binnenkant in het apparaat en op het energielabel. Montage Lees voor uw eigen veiligheid en correcte werking van het apparaat eerst de "veiligheidsinformatie" aandachtig door, alvorens het apparaat te installeren. Opstelling Waarschuwing! Als u een oud apparaat weggooit dat voorzien is van een deurslot of vergrendeling, zorg er dan voor dat dit onbruikbaar gemaakt wordt, zodat kinderen er niet in opgesloten kunnen raken. Belangrijk! De stekker van het apparaat moet na installatie toegankelijk zijn. Installeer dit apparaat op een plaats waar de omgevingstemperatuur overeenkomt met de klimaatklasse die vermeld is op het typeplatje van het apparaat: Klimaatklasse Omgevingstemperatuur

+16°C tot + 43°C Elektrische aansluiting Zorg er vóór het aansluiten voor dat het voltage en de frequentie op het typeplaatje overeenkomen met de stroomtoevoer in uw huis. De voltage kan ±6% verschillen van het opgegeven voltage. Voor bediening met verschillende voltages moet een geschikte autotransformator gebruikt worden. Het apparaat moet geaard zijn. De netsnoerstekker is voorzien van een contact voor dit doel. Als het stopcontact niet geaard is, sluit het apparaat dan aan op een afzonderlijk aardepunt, in overeenstemming met de gel- progress 35 dende regels, raadpleeg hiervoor een gekwalificeerd elektricien. De fabrikant neemt geen verantwoordelijkheid op zich als de bovenstaande veiligheidsmaatregelen niet worden nageleefd. Dit apparaat voldoet aan de EU. richtlijnen. Omkeerbaarheid van de deur De deur van het apparaat gaat naar rechts open. Als u wilt dat de deur naar links open gaat, ga dan als volgt te werk, voordat u het apparaat installeert:

1. Maak de bovenste pen los en verwijder

2. Verwijder het bovenste afstandsstuk.

3. Verwijder de deur.

4. Maak de onderste pen los en verwijder

5. Verwijder het onderste afstandsstuk.

Ventilatievereisten De luchtstroom achter het apparaat moet voldoende zijn. min. 200 cm2 min. 200 cm2 Op de tegenoverliggende kant:

1. Verwijder de afdekking van het scharnier

en monteer het op het tegenoverliggende scharnier.

2. Monteer het onderste afstandsstuk.

3. Zet de onderste pen vast.

5. Monteer het bovenste afstandsstuk.

6. Zet de bovenste pen vast.

Uitlijning meubilair Belangrijk! Zorg ervoor dat het keukenmeubilair verticaal en in alle richtingen 90° is uitgelijnd. Stel de deuren van het keukenmeubilair eerst af voordat u het apparaat installeert. 36 progress b) Bevestig de zelfklevende afdichtstrip op het apparaat zoals aangegeven op de afbeelding. 90° 90°

2. Installeer het apparaat in de nis.

a) Duw het apparaat in de richting van de pijlen (1) totdat de afdekking van de opening tegen het keukenmeubel aankomt. b) Duw het apparaat in de richting van de pijlen (2) tegen de kast tegenover het scharnier. min 1 mm

Belangrijk! Verwijder de deurveer van het meubilair, indien mogelijk, om de deur van het apparaat meer ruimte te geven om vrij te bewegen. De installatie van het apparaat Let op! Zorg ervoor dat het aansluitsnoer vrij kan bewegen. Ga als volgt te werk:

1. Installeer de afdichtstrip.

a) Verwijder de afdekking van de strip.

3. Stel het apparaat in de nis af. Lijn het

onderste scharnier uit met het keukenmeubilair. progress 37

6. Maak de onderdelen (Ha), (Hb), (Hc) en

4. Bevestig het apparaat met 4 schroeven

7. Monteer onderdeel (Ha) aan de binnenkant van het keukenmeubel.

5. bevestig de afdekkingen (C, D) aan de

uitsteeksels en de gaten van de scharnieren. Installeer het ventilatierooster (B). Bevestig de afdekking van het scharnier (E) op het scharnier. ca. 50 mm 21 mm

8. Duw onderdeel (Hc) op onderdeel (Ha).

9. Zet de deur van het apparaat en de deur

van het keukenmeubel open in een hoek van 90°. Plaats het kleine vierkantje (Hb) in de geleider (Ha). Zet de deur van het apparaat en de deur van het keukenmeubel tegen elkaar en markeer de gaten. Lijn de deur van het keukenmeubel en de deur van het apparaat uit met behulp van onderdeel Hb. 8 mm

12. Duw onderdeel (Hd) op onderdeel (Hb).

10. Verwijder de beugels. Installeer de spijker (K) 8 mm van de buitenste rand van

Controleer goed en verzeker u ervan dat:

• alle schroeven zijn aangehaald,
• de afdichtingsstrip goed bevestigd is aan de kast,
• De deur goed open en dicht gaat.

11. Plaats het kleine vierkantje op de geleider terug en maak het goed vast met de

meegeleverde schroeven. Het milieu Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen progress 39 van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht. 40 progress Sommaire Consignes de sécurité Bandeau de commande Première utilisation Utilisation quotidienne Conseils utiles Entretien et nettoyage
