MODE D'EMPLOI PG0850 PROGRESS

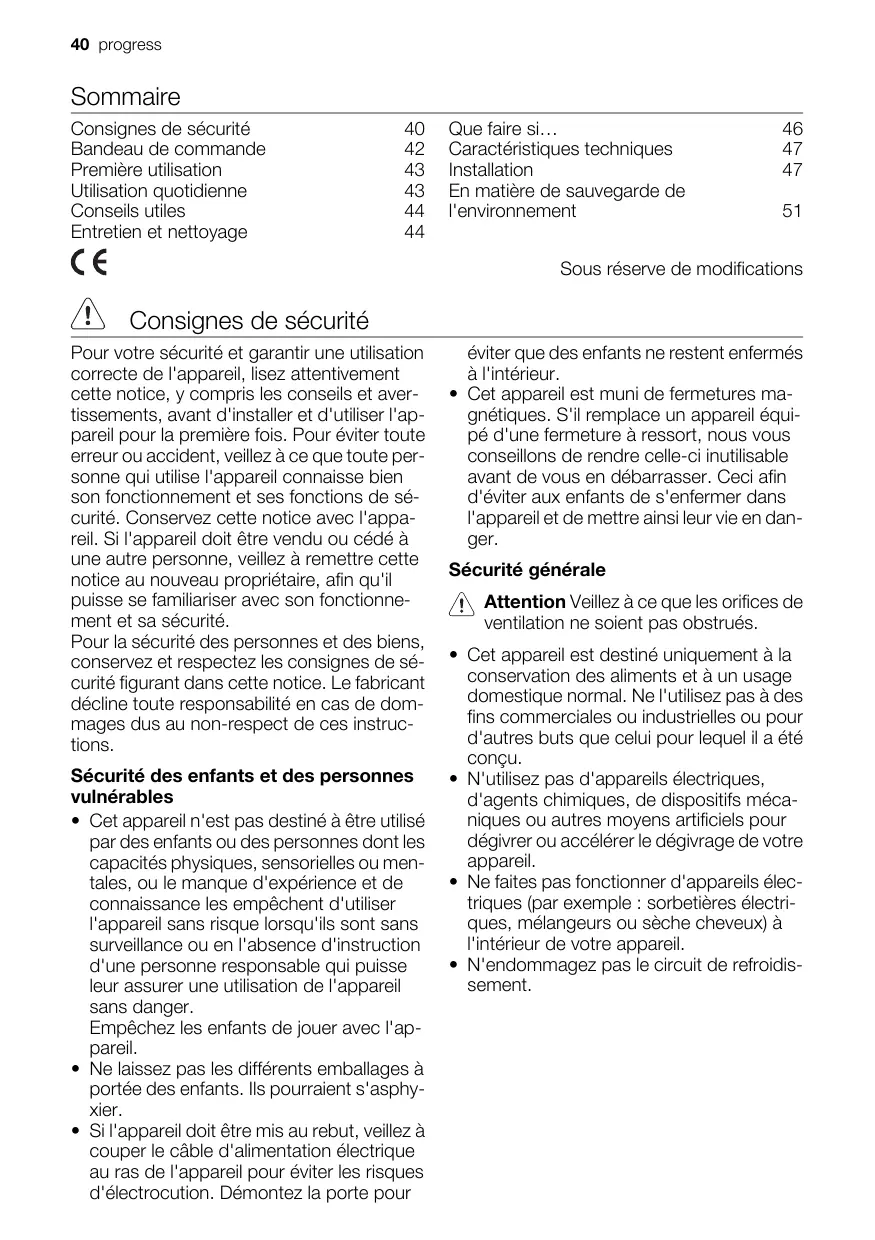

Que faire si… Caractéristiques techniques Installation En matière de sauvegarde de l'environnement

Sous réserve de modifications Consignes de sécurité Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cette notice, y compris les conseils et avertissements, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Conservez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne, veillez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec son fonctionnement et sa sécurité. Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dommages dus au non-respect de ces instructions. Sécurité des enfants et des personnes vulnérables

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger. Empêchez les enfants de jouer avec l'appareil.
• Ne laissez pas les différents emballages à portée des enfants. Ils pourraient s'asphyxier.
• Si l'appareil doit être mis au rebut, veillez à couper le câble d'alimentation électrique au ras de l'appareil pour éviter les risques d'électrocution. Démontez la porte pour éviter que des enfants ne restent enfermés à l'intérieur.
• Cet appareil est muni de fermetures magnétiques. S'il remplace un appareil équipé d'une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser. Ceci afin d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger. Sécurité générale Attention Veillez à ce que les orifices de ventilation ne soient pas obstrués.
• Cet appareil est destiné uniquement à la conservation des aliments et à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.
• N'utilisez pas d'appareils électriques, d'agents chimiques, de dispositifs mécaniques ou autres moyens artificiels pour dégivrer ou accélérer le dégivrage de votre appareil.
• Ne faites pas fonctionner d'appareils électriques (par exemple : sorbetières électriques, mélangeurs ou sèche cheveux) à l'intérieur de votre appareil.
• N'endommagez pas le circuit de refroidissement. progress 41

• Conformément au règlement UTEC-73-997 de juillet 2006, seules les personnes ayant reçues une formation spécifique aux fluides inflammables peuvent intervenir sur cet appareil qui contient des hydrocarbures. Ce gaz est néanmoins inflammable. Pendant le transport et l'installation de votre appareil, assurez-vous qu'aucune partie du circuit n'est endommagée. Si tel est le cas : – évitez les flammes vives (briquet) et tout autre allumage (étincelles) – aérez la pièce où se trouve l'appareil
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Un cordon d'alimentation endommagé peut être la cause de courts-circuits, d'incendies et/ou d'électrocutions. Avertissement Les composants électriques (cordon d'alimentation, prise, compresseur) doivent être remplacés par un électricien qualifié.

1. N'utilisez pas de rallonge au niveau du

câble d'alimentation.

2. Assurez-vous que la prise n'est pas

écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant endommagée peut s'échauffer et causer un incendie.

3. Assurez-vous de pouvoir accéder à la

prise secteur de l'appareil.

4. Ne tirez pas sur le câble d'alimentation.

5. Si la fiche du cordon d'alimentation est

desserrée, ne la branchez pas dans la prise murale. Risque d'électrocution ou d'incendie.

6. N'utilisez pas l'appareil si le diffuseur

de l'ampoule d'éclairage n'est pas présent 13) pour l'éclairage intérieur.

• Cet appareil est lourd. Faites attention lors de son déplacement.
• Ne touchez pas avec les mains humides les surfaces givrées ou les produits congelés ; la température très basse à laquelle ils se trouvent peut provoquer des brûlures ou un arrachement de la peau.
• Évitez les expositions prolongées de l'appareil aux rayons solaires.

13) si l'appareil en est équipé

14) Si l'appareil est sans givre

Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les parties en plastique de l'appareil.
• Ne stockez pas de gaz ou de liquides inflammables dans l'appareil (risque d'explosion).
• Ne placez pas d'aliments directement contre la partie arrière de l'appareil. 14)
• Un produit décongelé ne doit jamais être recongelé.
• Conservez les aliments emballés conformément aux instructions de leur fabricant.
• Respectez scrupuleusement les recommandations de conservation. Consultez les chapitres correspondants dans cette notice d'utilisation.
• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le compartiment congélateur, elles pourraient éclater.
• Ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de l'appareil ; la température très basse à laquelle ils se trouvent peut provoquer des brûlures. Entretien et nettoyage
• Avant tout entretien, mettez l'appareil à l'arrêt et débranchez-le. Si vous n'avez pas accès à la prise, coupez le courant.
• N'utilisez pas d'objets métalliques pour nettoyer l'appareil.
• N'utilisez pas d'objet tranchant pour gratter la couche de givre. N'employez pour cela qu'une spatule en plastique. Installation Important Avant de procéder au branchement électrique, respectez scrupuleusement les instructions fournies dans cette notice.
• Déballez l'appareil et vérifiez qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages constatés. Dans ce cas, gardez l'emballage.
• Il est conseillé d'attendre au moins deux heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé. 42 progress torisé, exclusivement avec des pièces d'origine.

• Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre Installation).
• Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le condenseur (risque de brûlure).
• Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).
• Branchez à l'alimentation en eau potable uniquement. 15) Protection de l'environnement Le système frigorifique et l'isolation de votre appareil ne contiennent pas de C.F.C. contribuant ainsi à préserver l'environnement. L'appareil ne doit pas être mis au rebut avec les ordures ménagères et les déchets urbains. La mousse d'isolation contient des gaz inflammables : l'appareil sera mis au rebut conformément aux règlements applicables disponibles auprès des autorités locales. Veillez à ne pas détériorer les circuits frigorifiques, notamment au niveau du condenseur. Les matériaux utilisés dans cet appareil identifiés par le symbole sont recyclables. Maintenance
• Les branchements électriques nécessaires à l'entretien de l'appareil doivent être réalisés par un électricien qualifié ou une personne compétente.
• Cet appareil ne doit être entretenu et réparé que par un Service après-vente au- Bandeau de commande

Voyant Thermostat voyant Fast Freeze touche Fast Freeze Voyant Alarme Mise en fonctionnement Branchez l'appareil sur une prise murale. Tournez le bouton du thermostat dans le sens des aiguilles d'une montre sur une position moyenne. Le voyant s'allume. Important Si la température à l'intérieur de l'appareil est trop élevée, le voyant Alarme clignote. Activer la fonction Fast Freeze . Mise à l'arrêt Pour mettre à l'arrêt l'appareil, tournez le bouton du thermostat sur la position "0". Le voyant s'éteint.

15) Si un branchement sur le réseau d'eau est prévu

Réglage de la température La température est réglée automatiquement. Pour faire fonctionner l'appareil, procédez comme suit :

• tournez le bouton du thermostat vers le bas pour obtenir un réglage de froid minimum.
• tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum. Une position moyenne est la plus indiquée. Toutefois, le réglage doit être choisi en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :
• la température ambiante
• la fréquence d'ouverture de la porte
• la quantité de denrées stockées
• l'emplacement de l'appareil. progress 43 Important Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une température plus élevée de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant. Fonction Fast Freeze Pour activer la fonction Fast Freeze , appuyez sur la touche Fast Freeze. Le voyant Fast Freeze s'allume. Cette fonction s'arrête automatiquement au bout de 52 heures. Il est possible de désactiver la fonction à n'importe quel moment en appuyant sur la touche Fast Freeze. Le voyant Fast Freeze s'éteint. Alarme Température excessive Une augmentation de la température dans un compartiment (par exemple à cause d'une panne de courant) est indiquée par le clignotement du voyant Alarme Une fois rétablies les conditions normales de fonctionnement, le voyant Alarme s'éteint automatiquement. Première utilisation Important Il est conseillé d'attendre au moins deux heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé. Nettoyage intérieur Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoi- res internes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristique du "neuf" puis séchez soigneusement. Important N'utilisez pas de produits abrasifs, poudre à récurer, éponge métallique pour ne pas abîmer la finition. Utilisation quotidienne Congélation d'aliments frais Le compartiment congélateur est idéal pour congeler des denrées fraîches et conserver les aliments surgelés ou congelés pendant longtemps. Pour congeler les denrées fraîches, activez la fonction Fast Freeze au moins 24 heures avant de placer les denrées à congeler dans le compartiment congélateur. Placez les denrées fraîches à congeler dans les deux compartiments supérieurs. La quantité maximale de denrées que vous pouvez congeler par 24 heures est spécifiée sur la plaque signalétique, petite étiquette située à l'intérieur de l'appareil. Le temps de congélation est de 24 heures : aucune autre denrée à congeler ne doit être ajoutée pendant cette période. Au bout de 24 heures, une fois le processus de congélation terminé, revenez à la température requise (voir "Réglage de la température"). Conservation des aliments congelés À la mise en service ou après un arrêt prolongé, placez le thermostat sur la position Max pendant 2 heures environ, avant d'introduire les produits dans le compartiment. Important En cas de dégivrage accidentel, dû par exemple à une panne de courant, si la panne doit se prolonger plus de temps qu'il n'est prévu sous "augmentation du temps", dans les caractéristiques techniques, consommez les aliments décongelés le plus rapidement possible ou recongelez-les après les avoir cuits (une fois refroidis). Guide de congélation Les symboles indiquent différents types d'aliments congelés. Les numéros indiquent les temps de conservation en mois correspondant aux différents types d'aliments congelés. La validité du temps de stockage maximum ou minimum 44 progress indiqué dépend de la qualité des aliments et de leur traitement avant la congélation. La décongélation Les aliments surgelés ou congelés peuvent être décongelés dans le compartiment réfrigérateur ou à température ambiante, avant d'être utilisés, en fonction du temps disponible pour cette opération. Les petites pièces peuvent même être cuites sans décongélation préalable : dans ce cas, la cuisson est plus longue. Fabrication de glaçons Cet appareil est équipé d'un ou de plusieurs bacs à glaçons. Remplissez d'eau ces bacs et mettez-les dans le compartiment congélateur. Important N'utilisez pas d'instruments métalliques pour décoller les bacs du congélateur. Conseils utiles Conseils pour la congélation Pour obtenir les meilleurs résultats, voici quelques conseils importants :
• la quantité maximale de denrées que vous pouvez congeler par 24 heures est indiquée sur la plaque signalétique ;
• le temps de congélation est de 24 heures. Aucune autre denrée à congeler ne doit être ajoutée pendant cette période ;
• congelez seulement les denrées alimentaires fraîches, de qualité supérieure (une fois nettoyées) ;
• préparez la nourriture en petits paquets pour une congélation rapide et uniforme, adaptés à l'importance de la consommation ;
• enveloppez les aliments dans des feuilles d'aluminium ou de polyéthylène et assurez-vous que les emballages sont étanches ;
• ne laissez pas des aliments frais, non congelés, toucher des aliments déjà congelés pour éviter une remontée en température de ces derniers ;
• les aliments maigres se conservent mieux et plus longtemps que les aliments gras ; le sel réduit la durée de conservation des aliments ;
• la température très basse à laquelle se trouvent les bâtonnets glacés, s'ils sont consommés dès leur sortie du compartiment congélateur, peut provoquer des brûlures ;
• l'identification des emballages est importante : indiquez la date de congélation du produit, et respectez la durée de conservation indiquée par le fabricant ;
• Avertissement ne placez ni bouteilles ni boîtes de boissons gazeuses dans le compartiment congélateur, elles pourraient éclater. Conseils pour la conservation des produits surgelés et congelés du commerce Pour une bonne conservation des produits surgelés et congelés, vous devez :
• vous assurer qu'ils ont bien été conservés au magasin ;
• prévoir un temps réduit au minimum pour leur transport du magasin d'alimentation à votre domicile ;
• éviter d'ouvrir trop souvent la porte du congélateur et ne la laisser ouverte que le temps nécessaire.
• une fois décongelés, les aliments se détériorent rapidement et ne peuvent pas être recongelés.
• respecter la durée de conservation indiquée par le fabricant. Entretien et nettoyage Attention débrancher l'appareil avant toute opération d'entretien. Cet appareil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la recharge ne doivent donc être effectués que par du personnel autorisé. Nettoyage périodique Cet appareil doit être nettoyé régulièrement :
• nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse.
• vérifiez régulièrement les joints de porte et nettoyez-les en les essuyant pour éviter toute accumulation de déchets. progress 45

• rincez et séchez soigneusement. Important Ne pas tirer, déplacer ou endommager les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appareil. Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec grattoir pour nettoyer l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs. Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une brosse ou un aspirateur. Cette opération améliore les performances de l'appareil et permet des économies d'énergie. Important Attention à ne pas endommager le système de réfrigération. De nombreux détergents pour la cuisine recommandés par les fabricants contiennent des produits chimiques qui peuvent attaquer/endommager les pièces en plastique utilisées dans cet appareil. Il est par conséquent recommandé d'utiliser seulement de l'eau chaude additionnée d'un peu de savon liquide pour nettoyer la carrosserie de l'appareil. Après le nettoyage, rebranchez l'appareil. Dégivrage du congélateur Une certaine quantité de givre se forme toujours sur les clayettes du congélateur et autour du compartiment supérieur. Dégivrez le congélateur lorsque l'épaisseur de la couche de givre est d'environ 3-5 mm. Pour enlever le givre, suivez les instructions ci-dessous :
• débranchez la prise de courant ou mettez l'appareil à l'arrêt
• sortez les denrées congelées, enveloppez celles-ci dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais
• laissez la porte entrouverte et glissez la spatule en plastique dans le logement prévu, en bas de de l'appareil ; placez dessous un récipient pour recevoir l'eau de dégivrage

16) si cela est prévu.

• le dégivrage terminé, épongez et séchez bien l'intérieur du congélateur et conservez la spatule pour une prochaine utilisation
• ramenez le bouton du thermostat sur le réglage requis ou rebranchez la prise de courant
• deux ou trois heures plus tard, replacez les produits surgelés ou congelés dans le compartiment. Il est recommandé de placer le thermostat de l'appareil sur la position Max pendant quelques heures pour que la température de stockage suffisante puisse être atteinte le plus rapidement possible. Important N'utilisez jamais de couteau ou d'objet métallique pour gratter la couche de givre, vous risquez de détériorer irrémédiablement l'évaporateur. N'utilisez aucun autre dispositif mécanique ou moyen artificiel que ceux qui sont recommandés par le fabricant pour accélérer le dégivrage de votre appareil. Une élévation de la température des denrées congelées, pendant la décongélation, peut réduire leur durée de conservation. En cas d'absence prolongée ou de nonutilisation Prenez les précautions suivantes :
• débranchez l'appareil
• retirez tous les aliments
• dégivrez 16)et nettoyez l'appareil et tous les accessoires 46 progress

• laissez la porte/les portes entrouverte(s) pour prévenir la formation d'odeurs désagréables. Si, toutefois, vous n'avez pas la possibilité de débrancher et vider l'appareiI, faites vérifier régulièrement son bon fonctionnement pour éviter la détérioration des aliments en cas de panne de courant. Que faire si… Avertissement Avant de résoudre les problèmes, débranchez l'appareil. La résolution des problèmes, non mentionnés dans le présent manuel, doit être exclusivement confiée à un électricien qualifié ou une personne compétente. Anomalie L'appareil ne fonctionne pas. Le voyant ne clignote pas. Important Certains bruits pendant le fonctionnement (compresseur, système réfrigérant) sont normaux. Cause possible Solution L'appareil est à l'arrêt. Mettez l'appareil en marche. La fiche n'est pas correctement branchée sur la prise. Branchez correctement la fiche sur la prise. Le courant n'arrive pas à l'appareil. La prise n'est pas alimentée. Branchez un autre appareil électrique sur la prise. Faites appel à un électricien qualifié. Le voyant clignote. L'appareil ne fonctionne pas cor- Faites appel à un électricien qualirectement. fié. Le voyant Alarme clignote. La température du congélateur est trop élevée. Le compresseur fonctionne en continu. La température n'est pas bien ré- Choisissez une température plus glée. élevée. La température du congélateur est trop basse. La température du congélateur est trop élevée. Consultez le paragraphe "Alarme Température excessive" La porte n'est pas bien fermée. Consultez le paragraphe "Fermeture de la porte". La porte a été ouverte trop souvent. Ne laissez pas la porte ouverte plus longtemps que nécessaire. La température du produit est trop élevée. Laissez la température du produit rejoindre la température ambiante avant de le stocker. La température ambiante est trop élevée. Abaissez la température de la pièce. La fonction Fast Freeze (Congélation rapide) est activée. Consultez le paragraphe "Fonction Fast Freeze (Congélation rapide)". Le bouton du thermostat n'est pas bien réglé. Choisissez une température plus élevée. La fonction Fast Freeze (Congélation rapide) est activée. Consultez le paragraphe "Fonction Fast Freeze (Congélation rapide)". Le bouton du thermostat n'est pas bien réglé. Choisissez une température plus basse. La porte n'est pas bien fermée. Consultez le paragraphe "Fermeture de la porte". progress 47 Anomalie Il y a trop de givre. Cause possible Solution La température du produit est trop élevée. Laissez la température du produit rejoindre la température ambiante avant de le stocker. Trop de produits ont été introduits ensemble. Introduisez moins de produits en même temps. Les produits sont trop près les uns des autres. Stockez les produits de façon à permettre la circulation de l'air froid. Les aliments ne sont pas bien en- Enveloppez les aliments correcteveloppés. ment. La porte n'est pas bien fermée. Consultez le paragraphe "Fermeture de la porte". Le bouton du thermostat n'est pas bien réglé. Choisissez une température plus élevée. Fermeture de la porte

1. Nettoyez les joints de la porte.

2. Si nécessaire, ajustez la porte. Consultez

le paragraphe "Installation".

3. Si nécessaire, remplacez les joints défectueux. Contactez le Service Après-vente.

Caractéristiques techniques Dimensions de la niche d'encastrement Hauteur 880 mm Largeur 560 mm Profondeur 550 mm Augmentation du temps Les données techniques figurent sur la plaque signalétique située sur le côté gauche à 20 h l'intérieur de l'appareil et sur l'étiquette d'énergie. Installation Pour votre sécurité et le bon fonctionnement de l'appareil, veuillez lire attentivement les "Consignes de sécurité" avant d'installer l'appareil. Emplacement Avertissement Si l'appareil qui doit être mis au rebut est équipé d'un dispositif de fermeture, rendez celui-ci inutilisable de manière à ce que les enfants ne puissent pas rester enfermés à l'intérieur de l'appareil. Important La prise de l'appareil doit être facilement accessible après son installation. Installez cet appareil à un endroit où la température ambiante correspond à la classe climatique indiquée sur la plaque signalétique de l'appareil : Classe climatique Température ambiante

+16° à + 43 °C Branchement électrique Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la plaque signalétique correspondent à celles de 48 progress votre réseau. Tolérance admise : ±6 % de la tension nominale. Pour l'adaptation de l'appareil à des tensions différentes, l'adjonction d'un autotransformateur d'une puissance adéquate est indispensable. L'appareil doit être relié à la terre. La fiche du câble d'alimentation comporte un logement pour mise à la terre. Si la prise de courant murale n'est pas mise à la terre, branchez l'appareil sur une prise de terre conformément aux normes en vigueur, en demandant conseil à un électricien qualifié. Le fabricant décline toute responsabilité en cas d'incident suite au non-respect des consignes de sécurité sus-mentionnées. Cet appareil est conforme aux directives communautaires. Réversibilité de la porte L'appareil est livré avec l'ouverture de la porte à droite. Si vous voulez que la porte s'ouvre à gauche, conformez-vous aux instructions ci-dessous avant d'installer l'appareil :

1. Dévissez et enlevez le pivot supérieur.

2. Enlevez l'entretoise supérieure.

3. Enlevez la porte.

4. Desserrez et enlevez le pivot inférieur.

5. Enlevez l'entretoise inférieure.

Ventilation La circulation d'air derrière l'appareil doit être suffisante. min. 200 cm2 min. 200 cm2 Alignement du meuble Important Assurez-vous que le meuble de cuisine soit aligné verticalement et à 90° dans tous les sens. Ajustez les portes du meuble de cuisine avant d'installer l'appareil. Sur le côté opposé :

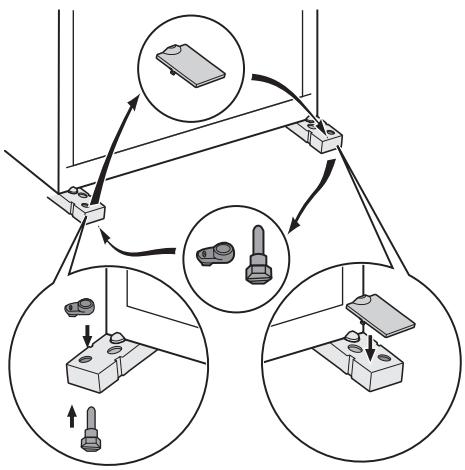

1. Enlevez le cache charnière et installez-le

sur la charnière opposée.

2. Installez l'entretoise inférieure.

3. Serrez le pivot inférieur.

4. Installez la porte.

5. Installez l'entretoise supérieure.

6. Serrez le pivot supérieur.

progress 49 b) Appliquez la bande isolante adhésive sur l'appareil comme indiqué dans la figure. 90° 90°

2. Installez l'appareil dans la niche.

a) Poussez l'appareil dans le sens des flèches (1) jusqu'à ce que le cache supérieur bute contre le meuble de cuisine. b) Poussez l'appareil dans le sens des flèches (2) contre le placard sur le côté opposé de la charnière. min 1 mm

Important Enlevez l'amortisseur de charnière de la porte du meuble, pour créer de l'espace et faciliter l'ouverture et la fermeture de la porte de l'appareil. Installation de l'appareil Attention Veillez à ce que le câble d'alimentation soit dégagé. Procédez comme suit :

3. Ajustez l'appareil dans la niche. Alignez

la charnière inférieure sur le meuble de cuisine. 50 progress

4. Fixez l'appareil à la niche à l'aide de 4 vis.

7. Installez la pièce (Ha) sur la face intérieure du meuble de cuisine.

5. Fixez les caches (C, D) aux éléments de

fixation et aux orifices de la charnière. Installez la grille de ventilation (B). Fixez le cache charnière (E) à la charnière. ca. 50 mm 21 mm

8. Poussez la pièce (Hc) sur la pièce (Ha).

6. Détachez les pièces (Ha), (Hb), (Hc) et

9. Ouvrez la porte de l'appareil et la porte

du meuble de cuisine à un angle de 90°. Insérez le petit carré (Hb) dans la glissière (Ha). progress 51 Réunissez la porte de l'appareil et la porte du meuble et marquez les trous. 8 mm

12. Appuyez la pièce (Hd) sur la pièce (Hb).

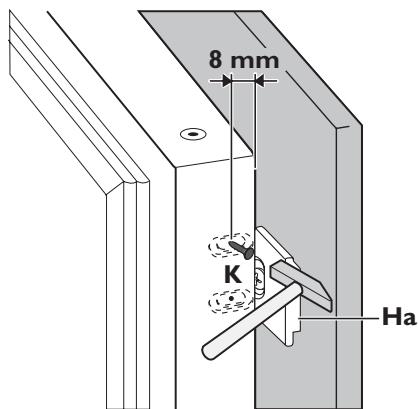

10. Sortez les rails de transport. Installez le

clou (K) à 8 mm du bord extérieur de la porte. 8 mm

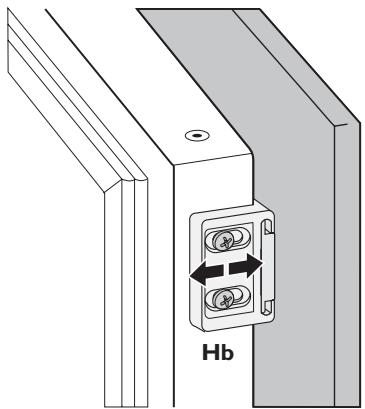

11. Placez de nouveau le petit carré sur la

glissière et fixez-le avec les vis fournies. Alignez la porte du meuble de cuisine et la porte de l'appareil en ajustant la pièce Hb. Vérifiez une dernière fois que :

• Toutes les vis sont serrées.
• La bande isolante est fermement fixée à l'armoire.
• La porte ouvre et ferme correctement. En matière de sauvegarde de l'environnement Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l’art, nous préservons l'environnement et notre sécurité, s’assurant ainsi que les déchets seront traités dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat. www.progress-hausgeraete.de 222278842-00-082008
