GEBRUIKSAANWIJZING ULG 350 A1 UNITED OFFICE

Lamineer apparaat Gebruiksaanwijzing

1B_ 54393 ULG350A1 LB2 15.07.2010 15:11 2 Seite 11 Le

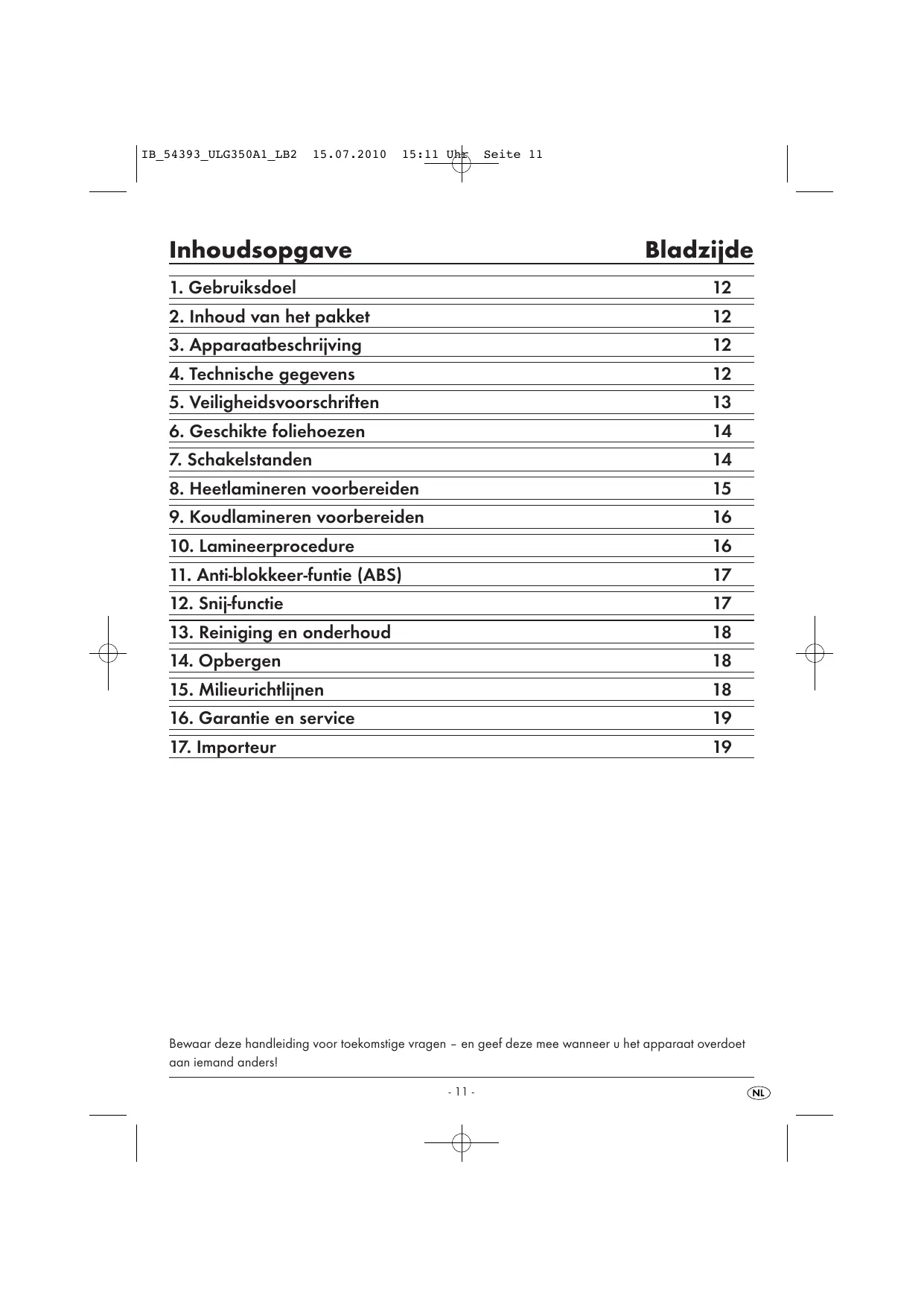

Inhoudsopgave Bladzijde 1. Gebruiksdoel 12 2. Inhoud van het pakket 12 3. Apparaatbeschrijving 12 4. Technische gegevens 12 5. Veiligheidsvoorschriften 13 6. Geschikte foliehoezen 14 7. Schakelstanden 14 8. Heetlamineren voorbereiden 15 9. Koudlamineren voorbereiden 16 10. Lamineerprocedure 16 11. Anti-blokkeer-funtie (ABS) 17 12. Snij-functie 17 13. Reiniging en onderhoud 18 14. Opbergen 18 15. Milieurichilijinen 18 16. Garantie en service 19 17. Importeur 19

Bewaar deze handleiding voor toekomstige vragen - en geef deze mee wanneer u het apparaat overdoet

Het lamineerapparaat is uitsluitend bestemd voor het heet- en koudlamineren van papieren of kartonnen documenten in het privé-huishouden. Tevens kan men de documenten snijden.

Het is niet bestemd voor gebruik met andere materia- len. Het is ook niet bestemd voor gebruik in bedhijfsma- tige of industriële omgevingen.

Voor schade die voortvloeit uit gebruik van het appa-

raat dat niet in overeenstemming is met de bestem- ming, aanvaardi de fabrikant geen aansprakelikheïdl

2. Inhoud van het pakket

3. Apparaatbeschrijving

© Foliegeleider (achter)

© Sleuf voor handmatige toevoer van folie

@ AAN- / UIT- indicatielampje (D

© Indicaïielampje ,Gebruiksklaar” SK

© Keuzeknop voor heet- en koudlamineren {HOT en COLD)

© Antiblokkeer-schakelaar en schakelaar voor de dikte van de folie

© Folie-uitvoersleuf (voorkant)

10x foliehoezen DIN A4 voor heetlamineren (80 micron)

10x foliehoezen DIN A5 voor heetlamineren (80 micron)

10x foliehoezen voor visitekaartjes voor heetlamineren (80 micron]

1x Gebruiksaanwijzing

Nominale spanning: 220 - 240 V- 50 Hz

Beveiligingsklasse : n/0 KBtid: 2uur Afkoeltid 1/2 vur

Na 2 uur gebruik moet het apparaat minstens een !/; uur lang afkoelen.

Snij-capaciteit van het sni-opzetstuk ®:

max. 3 bladen 80g/m°

1B_ 54393 ULG350A1 LB2 15.07.2010 15:11 2 Seite 13

De KB:ifd (kort bedrijf) geeft aan hoe lang een appa- raat kan worden bediend, zonder dat de motor oververhit raakt en schade hieraan ontstaat. Na de aangegeven KB-ijd moet het apparaat zolang worden uitgeschakeld tot de motor is afgekoeld.

5. Veiligheidsvoorschriften

+ Dit apparaat is niet bedoeld voor gebruik door personen (met inbegrip van kinderen) met be- perkte fysieke, zintuiglike of geestelike vermogens of met gebrek aan ervaring en/of gebrek aan kennis, tenzij ze onder toezicht staan van een voor hun veiligheid verantwoordelike person of van die persoon aanwijzingen krijgen voor het gebruik van het apparaat.

Bij Kinderen is supervisie noodzakelijk om ervoor

te zorgen dat ze niet met het apparaat spelen.

Haal na gebruik en véér het schoonmaken altijd de stekker uit het stopcontact om onbedoeld aan- zetten te voorkomen.

Inspecteer het apparaat en alle onderdelen op zichtbare beschadigingen. Alleen als het appa- raat in perfecte toestand is, is de veiligheid van het apparaat gegarandeerd.

Heetlamineren is niet toegestaan met ontvlambare, warmtegevoelige en/of smeltbare materialen

en tekeningen op warmtegevoelig papier, resp. materiaal waarvan de kleur, resp. kwaliteit door warmte-inwerking verandert.

Lamineer geen waardevolle, unieke documenten. Hoewel het lamineerapparaat voldoet aan alle gangbare veiligheïdsnormen/standaarden, kunnen storingen - zoals bij alle elektrische apparaten - nooit volledig worden uitgesloten. Storingen in het lamineerapparaat kunnen resulteren in be- schadiging van het te lamineren document.

+ Lamineer geen documenten, die samen met een lamineerfolie een dikte hebben van meer dan 1,0 mm. Anders kan de foliehoes binnenin het lamineerapparaat kantelen. Daardoor kunnen de foliehoes, het te lamineren document en het lamineerapparaat beschadigd raken.

Gebruik geen verlengsnoer. Plaats het apparaat zodanig, dat het stopcontact goed te bereiken is, om het apparaat in geval van nood snel van de

netstroom te kunnen ontkoppelen.

Gebruik geen externe tijdschakelklok of een se- paraat systeem voor afstandbediening om het apparaat aan le sturen.

Plaats het apparaat zodanig, dat de stekker goed te bereiken is en het apparaat in geval van nood snel ontkoppeld kan worden van de netstroom.

À Gevaar voor elektrische schokl

Sluit het apparaat aan op een stopcontact met een netspanning van 220-240 V - 50 Hz. Gebruik het apparaat niet met een

beschadigd{e] netsnoer of netstekker.

Laat een beschadigd{e) netstekker of netsnoer onmiddellik door deskundig personeel of door de klantenservice vervangen, om gevaarlike situaties te vermijden.

Dompel dit apparaat nooit onder in water. Veeg het alleen af met een vochtige doek.

Stel het apparaat niet bloot aan de regen en gebruik het apparaat ook nooit in een vochtige of natte omgeving.

Zie erop toe dat het netsnoer tidens het gebruik nooit nat of vochtig wordt.

Koppel het apparaat onmiddellik na gebruik los van de netstroom. Alleen als u de stekker uit het stopcontact haalt, is het apparaat helemaal span- ningsvri.

U mag de behuizing van het apparaat niet zelf openen of repareren. In dat geval is de veiligheid niet gegarandeerd en vervalt de garantie.

1B_ 54393 ULG350A1 LB2 15.07.2010 15:11 2 Seite 14 Le

+ Gebruik het apparaat niet in de buurt van hete oppervlakken.

+ Stel het apparaat niet op plaatsen waar het aan rechtsreeks zonlicht blootstaat Anders kan het oververhit raken en onherstelbaar beschadigd raken

+ Laat het apparaat zolang het in bedrijf is nooit onbeheerd achier.

+ Dek nooit de ventilatieopeningen aan de bovenkant van het apparaat af. wanneer het is ingeschakeld.

À Letselgevaarl Houd kinderen uit de buurt van het netsnoer en appa-

raat. Kinderen onderschatten vaak de gevaren van elektrische apparaten.

+ Zorg voor een veilige opstelling van het appa- raat

In het geval dat het apparaat gevallen of bescha- digd is, mag u het niet meer in gebruik nemen. Laat het apparaat nakikken en zo nodig repare- ren door deskundig personeel

Delen van het apparaat kunnen tijdens het ge- bruik heet worden. Raak deze delen niet aan om verbranding te voorkomen:

6. Geschikte foliehoezen

+_U kunt voor het heetlamineren foliehoezen met een breedte tot 230 mm en een dikte van maximaal 125 micron gebruiken.

+ Houd er rekening mee, dat elke foliehoes slechis één keer kan worden gebruikt voor lamineren

luitend foliehoezen die vitdrukkelik zijn bestemd

© Gebruik voor heetlamineren

voor heetlamineren. Gebruik voor koudlamineren uitsluitend foliehoezen die uitdrukk.

@ Let erop, dat de meegeleverde foliehoezen uitsluitend geschikt zin voor heetlamineren.

ip: voor hoogglansfoto's moet u de schakelaar. stand “125” kiezen, evenals de overeenkomsti ge dikte van de lamineerfolie.

1B_ 54393 ULG350A1 LB2 15.07.2010 15:11 2 Seite 15 Le

8. Heetlamineren voorbereiden

TD Steek de foliegeleider @ in de daarvoor be- stemde gaten op de achterkant van het lami- neerapparaat.

© Klap het sni-opzetstuk ® omlaag, mocht dit nog niet zijn gebeurd.

TD Trek de document-steun @ eruit, zodat de do- cumenten recht in de sleuf voor de handmatige toevoer van de folie @ worden getrokken

ED Steek de stekker van het lamineerapparaat in

Zorg ervoor dat het apparaat stevig staat.

LT Zet het apparaat aan, door de keuzeknop voor heet- en koudlamineren @ op ,HOT" te zetten. Het rode AAN- / UIT- indicatielampje © @ licht nu op.

© Gebruikt u de schakelaar voor de dikte van de folie © alleen, als het apparaat is ingeschakeld. Anders kan het apparaat onherstelbaar beschadigd raken.

TD Zet de schakelaar voor de dikte van de folie @ op de gewenste foliedikte (80 of 125 micron] Het lamineerapparaat wordt op bedrijfstempe- ratuur gebracht.

+ Zodra het groene indicatielampje "Gebruiks- klaar' @K @ brandt, heeft het lamineer-

apparaat de bedrijfstemperatuur bereikt.

© Het bereiken van de bedrijfstemperatuur wordt door het branden van het groene indicatie-lampje ,Gebruiksklaar’ @K @ aangegeven. Voor een gelikmatiger resul- taat van het lamineren adviseren wi, voo- ral bij dunnere folies (onder 125 micron) en bij het instellen van een andere foliedik- te, eerst na een extra wachttijd van ca. 2- 3 minuten met het lamineren te beginnen.

ED Leg het te lamineren document in een foliehoes met een passende grootte

© Zorg ervoor dat alle randen van het docu- ment een afstand van minstens twee milli- meter tot de rand van de folichoes hebben, zoals afb. 1 laat zien. Gebruik slechts één foliehoes voor het lamineren. Klap de folie- hoes eerst open, zoals afb. 2 laat zien.

© Informatie over de lamineerprocedure vindt u verder in hoofdstuk 10.

1B_ 54393 ULG350A1 LB2 15.07.2010 15:11 2 Seite 16 Le

Ab. 2 © Opmerking: et bij het koudlamineren de foliedikte-schakelaar @ altijd op 125 mic

© Zet het apparaat aan, door de keuzeknop voor heet- en koudlamineren @ op ,COLD“ te zetten. Het rode AAN- / UlT-indicatielampje ® @ en het groene indicatielampje ,Gebruiks- klaar' GK @ branden nu.

© Leg het te lamineren document in een foliehoes met een passende grootte.

© Zorg ervoor dat alle randen van het docu- ment een afstand van minstens twee milli- meter tot de rand van de foliehoes hebben, zoals afb. 1 laat zien.

@® Gebruik slechts één folichoes voor het lamineren. Klap de folichoes eerst open, zoals afb. 2 laat zien.

@ Informatie over de lamineerprocedure vint u verder in hoofdstuk 10.

9. Koudlamineren voorbereiden

10. Lamineerprocedure

@ Wanneer u eerst heetlamineren hebt uit-

gevoerd: CD Leg de folihoes op de foliegeleider @. Leg de laat het apparaat na het heetlamineren rechter- of linkerkant van de foliehoes tegen de eerst volledig afkoelen, alvorens met het folieformaatstop @ aan (gesloten kant vooraan). koudlamineren te beginnen. Anders zijn Schuif de folieformaat-stop @ zo ver binnen-

de rollen in het lamineerapparaat nog waarts, totdat het gekozen formaat is bereikt. Zo heet. Daardoor kunnen de foliehoes en voorkomt u dat de foliehoes scheef naar binnen het te lamineren document beschadigd wordt getrokken.

TD Steek de foliegeleider @ in de daarvoor be- ® Mocht de folie desondanks scheef naar stemde gaten op de achterkant van het lamineer- binnen worden getrokken, gebruikt u dan apparaat de ,antiblokkeer-functie”, zoals in hoofd-

© Klap het sni-opzetstuk ® omlaag, mocht dit stuk 11 beschreven. nog niet zijn gebeurd.

TD Trek de document-steun ® eruit, zodat de do- TD Schuif de foliehoes nu langzaam in de sleuf voor cumenten recht in de sleuf voor de handmatige handmatige folietoevoer @.

toevoer van de folie @ worden getrokken TD Steek de stekker van het lamineerapparaat in een stopcontact. D Zorg ervoor dat het apparaat stevig staat.

1B_ 54393 ULG350A1 LB2 15.07.2010 15:11 2 Seite 17 Le

TD Wanneer u de foliehoes een paar centimeter in de sleuf @ heefi geschoven, wordi deze auto- matisch verder naar binnen getrokken.Laat de foliehoes los, zodra u merkt dat deze automa- tisch naar binnen wordt getrokken

© Zorg ervoor dat aan de voorkant van het lamineerapparaat minstens 30 cm plaats . Anders kan de foliehoes na het

vrij blij lamineren niet volledig uit het lamineerap- paraat worden geschoven. Daardoor kan de gelamineerde foliehoes beschadigd raken.

© De gelamineerde foliehoes wordt via de folie-uit- voersleuf ® van het lamineerapparaat naar bui- ten geschoven

© Alleen na het heetlamineren: als de gelamineerde folie uit de folie-uit- voersleuf ® van het lamineerapparaat wordt geschoven, is deze heet en kan ge- makkelijk van vervormen. Laat de folie- hoes daarom na het lamineren eerst een paar minuten afkoelen, voordat u deze aanraakt. Om het lamineerresultaat te verbeteren, kunt u op de nog hete foliehoes een boek, een dossiermap of een ander zwaar, glad voorwerp leggen. Zo krijgt de foliehoes een perfect glad oppervlak.

11. Anti-blokkeer-funtie (ABS)

Bij de start van de lamineerprocedure kan de folie scheef naar binnen worden getrokken of vastlopen binnenin het apparaat.

TD Draai de anti-blokkeer-schakelaar (ABS) @ in de stand ABS. + De folie wordt niet verder naar binnen getrokken.

Haal de folie eruit.

TD Draai de anti-blokkeer-schakelaar (ABS) @ weer op de gewenste foliedikte.

© Begin opnieuw met het lamineren.

Als u gebruik wilt maken van de snijfunctie op de foliegeleider © , dan haalt u de foliegeleider @

D Mocht dit nog niet zijn gebeurd, dan stelt u het snij-opzetstuk ® zodanig in, dat het een recht vlak vormt met de foliegeleider @.

D Schuif de snijdkop @ tot aan de aanslag (de snijdkop @ kan tot aan beide uiteinden van de sni-geleider @ worden geschoven).

TD Klap de snitgeleider @ aan de afgeronde greep omhoog en positioneer de documenten op de foliegeleider @. Zet het document vast, doordat u de folieformaatstop @ bijeenschuïf, totdat deze beide kanten van het document raakt.

D Gebruik de markeringen op de schaal om uw document exact in de juiste stand te brengen.

D Klap de snij-geleider @ omlaag, zodat deze vastzit

© Houd het papier met de linkerhand in de juiste stand.

TD Om te snijden drukt u de snijkop @ met de rechterhand omlaag en schuift u deze in één vlosiende beweging over het document heen

1B_ 54393 ULG350A1 LB2 15.07.2010 15:11 2 Seite 18 Le

13.Reiniging en onderhoud

Levensgevaar door elekirische schok: + _ Open nooit de behuizing van het apparaat. Hierin bevinden zich geen bedieningsele- menten.

Dompel de onderdelen van het apparaat nooit onder in het water of in andere vloei- stoffen!

Schoonmaken van de behuizing: @® Maak de oppervlakken van de behuizing schoon met een licht bevochtigde vaatdoek.

EN EN EN Haal eerst de stekker uit het stopcontact. Laat het apparaat volledig afkoelen Voorkom dat er vocht in het apparaat komit.

Schoonmaken van het inwendige van het apparaat:

Bij elke lamineeractie zet zich vuil af op de rollen in het lamineerapparaat. Daardoor nemen de prestaties van het lamineerapparaat in de loop der tijd af. Maak daarom de rollen in het lamineerapparaat na gebruik schoon.

© Bereidt u het apparaat zo voor, zoals beschreven in hoofdstuk 8 ,Heeïlamineren voorbereiden", totdat het groene LED:indicatielampje , Gebruiks- kaar' @K @ brandt

> Leid dan een in het midden gevouwen vel DIN Ad-papier (sterkte maximaal 1,0 mm) …

+ zonder foliehoes en + met de vouw naar voren

… langzaam in de sleuf voor handmatige folie- toevoer @ .

> Laat het vel los zodra u merkt dat het automa- tisch naar binnen wordt getrokken.

Het vuil op de rollen in het lamineerapparaat hecht zich nu aan het vel papier. Het papier wordt via de folie-uioersleuf ® van het lamineer- apparaat naar buiten geschoven. CD Herhaal deze procedure een aantal malen Neem elke keer een nieuw, schoon vel papier. Wanneer u geen vuilresten meer ziet op het papier, zijn de rollen in het lamineerapparaat schoon.

Laat het apparaat volledig afkoelen voordat u het opbergt.

© Berg het lamineerapparaat niet op vochtige plaatsen op, omdat er anders vocht in het ‘apparaat kan binnendringen. (bijv. kelders]!

15. Milieurichtlijinen Deponeer het toestel in geen geval bij

X Dit product is onder-

= worpen aan de Europese richilin

Voer het toestel af via een erkend afvalverwerkings- bedrijf of via uw gemeentereiniging.

Neem de momenteel geldende voorschriften in acht.

Neem in geval van twijfel contact op met uw

gemeentereinigingsdienst.

Voer alle verpakkingsmaterialen op een milieuvriendelike manier af.

1B_ 54393 ULG350A1 LB2 15.07.2010 15:11 2 Seite 19

16. Garantie en service 17. Importeur

U heeft op dit apparaat 3 jaar garantie vanaf de KOMPERNASS GMBH aankoopdatum. Het apparaat is met de grootst mo- BURGSTRASSE 21

gelike zorg vervaardigd en voorafgaand aan de D-44867 BOCHUM, GERMANY levering nauwkeurig gecontroleerd. Bewaar a.u.b. www.kompernass.com

de kassabon als aankoopbewijs. Als u aanspraak

wilt maken op garantie, neem dan a.u.b. telefonisch

contact op met uw servicefiliaal. Alleen op die ma-

nier is een kostenloze verzending van uw product

De garantie geldt alleen voor material of fabrica-

gefouten, echter niet voor transportschade, of voor

onderdelen die aan sliftage onderhevig zijn, of voor

beschadigingen aan breekbare delen, bijv. schake-

laars of accu's. Het product is uitsluitend bestemd

voor privé-gebruik en niet voor bedrijfsmatige doe-

j verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons geautoriseerd servicefiliaal zijn uitge- voerd, vervalt de garantie. Uw wettelike rechten worden door deze garantie niet beperkt.

De garantieperiode wordi niet verlengd door de aansprakelikheid. Dit geldt eveneens voor vervan- gen en gerepareerde onderdelen. Schade en ge- breken die mogelik reeds bij de aankoop aanwe- zig zijn, moeten direct na het uitpakken worden gemeld, uiterlik echter tee dagen na de dag van aankoop. Na verstriken van de garantieperiode moeten alle voorkomende reparaties vergoed wor- den.

D Kompernass Service Netherland Tel: 0900 1240001
