MODE D'EMPLOI ULG 350 A1 UNITED OFFICE

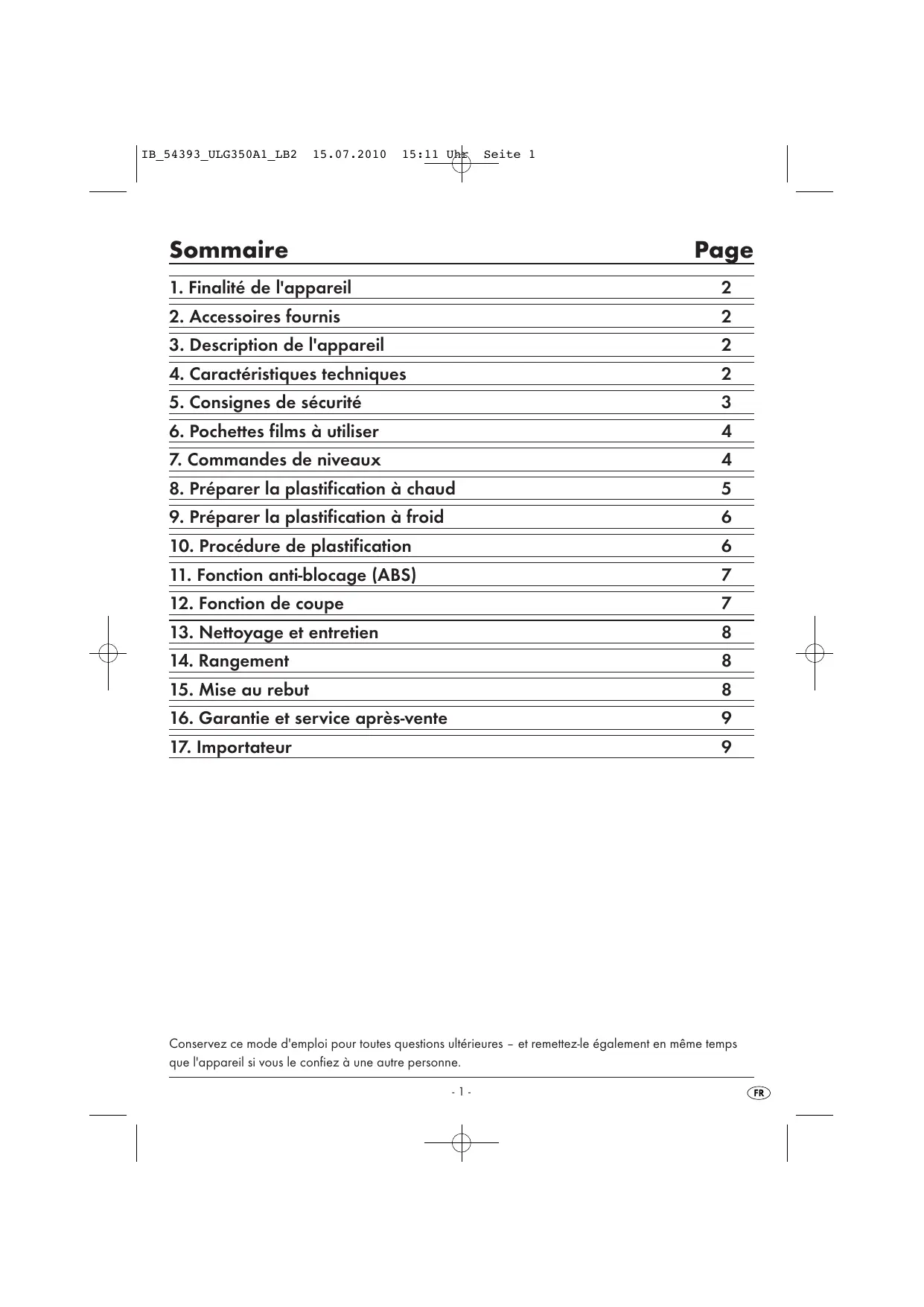

Plastifieuse Mode d'emploi

1. Finalité de l'appareil

2. Accessoires fournis

3. Description de l'appareil

4. Caractéristiques techniques

5. Consignes de sécurité

6. Pochettes films à utiliser

7. Commandes de niveaux

8. Préparer la plastification à chaud

9. Préparer la plastification à froid

10. Procédure de plastification 11. Fonction anti-blocage (ABS)

12. Fonction de coupe

13. Nettoyage et entretien

14. Rangement 15. Mise au rebut

16. Garantie et service après-vente

©|0//œ|朜o|NIINIol alu BB ©) ID ID IN

Conservez ce mode d'emploi pour toutes questions ultérieures - et remettez-le également en même temps que l'appareil si vous le confiez à une autre personne

IB_54393 ULG350A1 LB2 15.07.2010

1. Finalité de l'appareil

La plastifieuse est prévue exclusivement pour la plastifi-

cation à froid ou à chaud de documents papier ou carton, ce dans un cadre privé. Sans oublier que vous pouvez également couper les documents.

Elle n'est pas prévue pour fonctionner sur d'autres matériaux. Elle n'est par ailleurs pas prévue pour une utilisation dans un cadre commercial ou industriel.

Nous déclinons toute responsabilité pour des dom-

mages résultant d'une utilisation non conforme de l'appareil et la garantie est dans ce cas suspendue !

2. Accessoires fournis

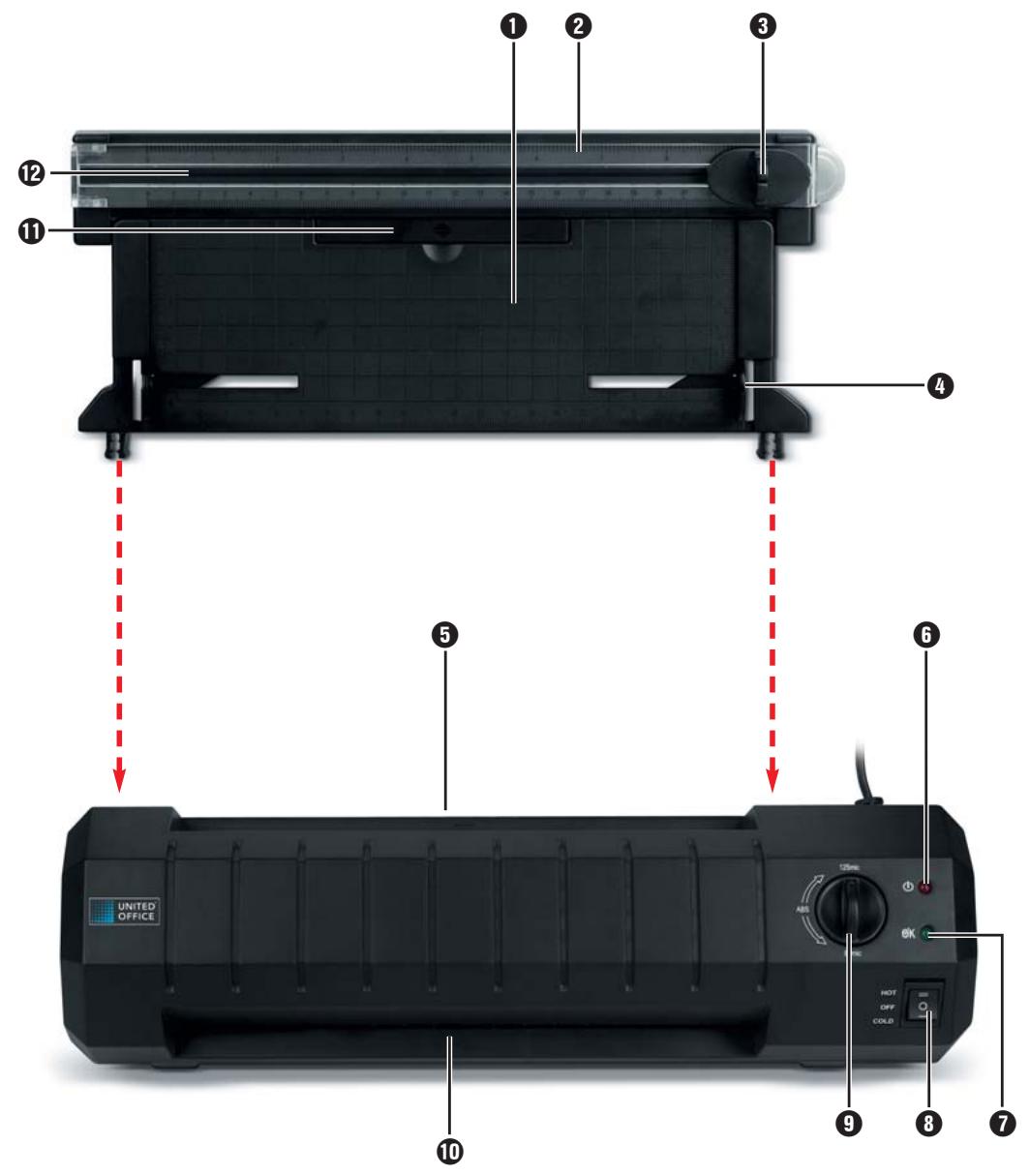

3. Description de l'appareil

© Glissière de guidage de film (à l'arrière)

© Butée de format de film

© Fente pour introduction manuelle du film

© Témoin lumineux MARCHE / ARRET (D

© Témoin lumineux "opérationnel" SK

© Sélecteur pour la plastification à chaud ou à froid [HOT et COLD)

© Commutateur antiblocage et sélecteur d'épaisseur de film

© Fente d'éjection du film (à l'avant)

4. Caractéristiques techniques

10x pochettes films DIN A4 pour la plastification à chaud (80 microns)

10x pochettes films DIN A5 pour la plastification à chaud (80 microns)

10x pochettes films pour les cartes de visite pour la plastification à chaud (80 microns]

Consommation électrique : 1,6 A Tension nominale

Puissance absorbée 350W Vitesse de plastification : Format de film 80 microns 125 microns A4 env. 405 env. 51s AS env. 295 env. 365

Largeur de film 230 mm maxi Epaisseur de film Plastification à chaud : max. 125 microns Epaisseur de film Plastification

à froid : max. 200 microns

Classe de protection : 1/0 Temps d'opération par

intermittence 2 heures Temps de refroidissement: 1/, heure

Après 2 heures de service, il faut laisser refroidir l'appareil pendant au moins !/, heure

1B_ 54393 ULG350A1 LB2 15.07.2010 15:11 2 Seite 3

Capacité de coupe du module de coupe @ : max. 3 feuilles 80g/m2

Temps d'opération par intermittence :

Le temps d'opération par intermittence indique pendant combien de temps l'appareil peut être opéré, sans que le moteur ne surchauffe ou subisse de dommages. Après le temps d'opération par intermittence indiqué, l'appareil doit être éteint jusqu'à ce que le moteur se soit refroidi.

5. Consignes de sécurité

+_ Cet appareil n'est pas prévu pour des personnes {y compris des enfants) dont les capacités physiques, sensorielles ou mentales ou dont le manque d'ex- périence ou de connaissances les empêchent d'assurer un usage sôr des appareils, s'ils n'ont pas été surveillés ou initiés au préalable.

Les enfants doivent être surveillés afin d'éviter qu'ils ne jouent avec l'appareil. Après chaque utilisation et avant tout nettoyage,

débranchez la fiche secteur afin d'éviter une mise en marche accidentelle.

Contrôlez l'appareil et tous les accessoires en vue de dommages apparents. La sécurité de l'appareil ne peut être garantie que si ce dernier est en parfait état.

S'abstenir de faire une opération de plastification à chaud sur des matériaux inflammables, sensibles à la chaleur ou risquant de fondre, éviter de plastifier à chaud des mofifs réalisés sur un support sensible

à la chaleur ou dent les couleurs, la graphie ou d'autres caractéristiques risquent d'être altérés sous les effets de la chaleur.

Ne pas plastiier en règle générale des documents à caractère unique ou de grande valeur. Bien que la plastifieuse réponde à tous les standards et toutes les normes de sécurité courantes, des dysfonctionne- ments ne sont pas exclus - comme sur tout appa- reil électrique. Une anomalie de fonctionnement de la plastifieuse peut conduire à des dommages sur le document à plastifier.

+ Ne plastifiez pas de documents qui affichent une épaisseur de plus de 1,0 mm lorsqu'ils sont re- couverts d'un film plastifiant. Sinon, la pochette film peut se bloquer à l'intérieur de la plastifieuse. Dans cette situation, la pochette à film, le docu- ment à plastifier ainsi que la plastifieuse peuvent être endommagés.

+ Ne pas utiliser de rallonge. Disposer l'appareil de telle sorte que la prise secteur soit facilement accessible et qu'on puisse débrancher rapide- ment en cas d'urgence.

N'utilisez pas de temporisateur externe où un système de télécommande pour opérer l'appareil.

Installez l'appareil de telle manière que la fiche secteur soit facilement accessible, et que l'appa- reil puisse être rapidement débranché en cas d'urgence.

À Risque de choc électrique !

+ Branchez l'appareil sur une prise d'alimentation électrique sous une tension de 220-240 V - 50 Hz.

+ Ne pas utiliser l'appareil si le cordon d'alimenta- tion ou la fiche secteur est endommagé.

Faites immédiatement remplacer la fiche secteur ou le cordon d'alimentation endommagé par un technicien spécialisé ou par le service clientèle afin d'éviter tout danger.

Ne jamais plonger l'appareil dans l'eau. Essuyez-le uniquement avec un chiffon humide. + N'exposez pas l'appareil à la pluie et ne l'uflisez jamais dans un environnement humide ou mouillé.

Veillez à ce que le cordon d'alimentation ne soit jamais humide ou mouillé pendant le fonctionnement. + Après utilisation, débranchez immédiatement l'appa-

reil du réseau de courant. Il est impératif de dé-

brancher la fiche secteur de la prise électrique

afin de mettre l'appareil totalement hors tension. + Ilest interdit d'ouvrir le boîtier de l'appareil et de le réparer. Dans ce cas, la sécurité n'est plus assurée et vous perdez le bénéfice de la garantie.

1B_ 54393 ULG350A1 LB2 15.07.2010 15:11 2 Seite 4 Le

À Risque d'incendie ! N'utilisez pas l'appareil à proximité de surfaces

Ne pas installer l'appareil dans un endroit directe- ment exposé aux rayons du soleil :

Il peut sinon se produire une surchauffe et l'appa- reil risque d'être endommagé de manière irrépa- rable.

Pendant l'exploitation, ne laissez jamais l'appareil sans surveillance.

Ne jamais recouvrir les fentes d'aération sur le haut de l'appareil lorsqu'il est sous tension

À Risque de blessures !

+ Tenir le cordon d'alimentation et l'appareil hors de portée des enfants. Les enfants sous-estiment fréquem- ment les risques émanant des appareils électriques.

Veillez à ce que l'appareil soit posé sur une sur- face stable.

Si l'appareil est tombé ou est endommagé, vous

ne devez pas le remettre en fonctionnement. Faites contrôler et éventuellement réparer l'appareil par un professionnel qualifié.

Pendant le fonctionnement, des parties de l'appa- reil deviennent chaudes. Ne touchez pas ce dernier afin d'éviter des brûlures.

6. Pochettes films à utiliser

L'appareil admet pour la plastiication à chaud des pochettes d'une largeur allant jusqu'à 230 mm et présentant une épaisseur maximale de 125 mi-

Notez bien que chaque pochette à film ne peut être utilisée qu'une seule fois pour la plastification.

@® Pour la plastification à chaud, utilisez ex- clusivement des pochettes de film prévues explicitement pour la plastification à chaud.

Pour la plastification à froid, utilisez exclu- sivement des pochettes de film prévues ex-

ment pour la plastification à froid.

@® Veuillez noter que les pochettes de film fournies sont prévues exclusivement pour ion à chaud.

7. Commandes de niveaux

Conneur ar [EPcisseur du fm sélecteur © | d'épaisseur du fin © | de Plstification HOT 80 > 60-80 HOT 125 85-125 COLD 125 jusqu'à 200 Conseil: Pour les photos à haute brillance, nous

vous recommandons de sélectionner la position de commutateur "125", ainsi que l'épaisseur de film plastfiant corres- pondante.

IB_54393 ULG350A1 LB2 15.07.2010 15:11 Uhk Seite 5 n'en

8. Préparer la plastification à chaud

TD Insérez la glissière de guidage de film @ dans les trous prévus à cet effet au dos de la plasti- fieuse.

D Si vous ne l'avez pas encore fait, repliez le module de coupe ® vers le bas.

ED Tirez le support de document @, afin que les documents entrent bien droits dans la fente pour l'amenée manuelle des films @.

TD Enfichez la fiche secteur de la plastifieuse dans une prise d'alimentation secteur.

D Veillez à ce que l'appareil soit posé sur une surface stable

© Allumez l'appareil, en mettant le commutateur sélecteur pour la plastification à chaud et à froid @ en position "HOT". Le témoin lumineux MARCHE / ARRET rouge ® @ s'allume.

© N'actionner le sélecteur d'ép film © que lorsque l'appareil est sous tension. Sinon, l'appareil peut être endom- magé de façon irréparable.

TD Mettre le sélecteur d'épaisseur de film @ sur l'épaisseur de film souhaitée [80 ou 125 mi- crons).

La plastfieuse se réchauffe maintenant à la température de service.

+ Dès que le témoin lumineux vert "opérationnel" GK @ s'allume, l'appareil est prêt (température de service atteinte).

© l'allumage du témoin lumineux LED vert signalant l'état "opérationnel @K @ indique que la température a atteint sa consigne. Nous recommandons pour une plastification plus régulière, notamment avec les films minces (en dessous de 125 mi- crons) ou lorsqu'on change d'épaisseur de film, d'attendre 2 ou 3 minutes avant de commencer les opérations.

Insérer tout d'abord le document à plastifier dans une pochette à film de taille adaptée.

@® Veiller à ce que toutes les bordures du document aient au moins deux millimètres d'écart par rapport au bord de la pochette à film, comme indiqué sur la fig. 1. Veillez à utiliser un seul film pour la plastification. Ouvrez tout d'abord ce dernier, comme indiqué sur la fig. 2.

© Pour obtenir des informations sur la procédure de plastification, veuillez consulter le chapitre 10.

1B_ 54393 ULG350A1 LB2 15.07.2010 15:11 2 Seite 6 Le

® Remarque : pour la plastification à froid tou- jours mettre le commutateur d'épaisseur de film © sur 125 mic.

© Allumez l'appareil, en mettant le commutateur sélecteur pour la plastification à chaud et à froid @ sur la position "COLD". Le témoin lumi- neux MARCHE / ARRET rouge @ et le témoin lumineux vert "opérationnel" GK @ s'allument à présent.

Insérer tout d'abord le document à plastifier

dans une pochette à film de taille adaptée.

@® Veiller à ce que toutes les bordures du

document aient au moins deux millimètres 4 d'écart par rapport au bord de la pochette à film, comme indiqué sur la fig. 1.

@© Veillez à utiliser un seul film pour la plasti-

fication. Ouvrez tout d'abord ce dernier,

comme indiqué sur la fig. 2

9. Préparer la plastification à @ Pour obtenir des informations sur la procé- froi dure de plastification, veuillez consulter le

© Si vous avez auparavant réalisé une plasti- fication à chaud : laisser d'abord la plastifieuse se refroidir 10. Procédure de plastification

complètement avant de commencer les

opérations pour une plastification à froid. Posez la pochette film sur la glissière de guidage Sinon les rouleaux à l'intérieur de la plasti- de film @. Posez le bord droit ou le bord gauche fieuse sont encore chauds. La pochette à de la pochette film contre la butée de format de film et le document à plastifier peuvent de film @ (côté fermé en premier]. Manœuvrer la ce fait être endommagés ! butée d'arrêt @ jusqu'au format souhaité. Vous TD Insérez la glissière de guidage de film @ dans évitez ainsi que la pochette à film soit introduite les trous prévus à cet effet au dos de la plasti- de travers. fieuse. D Si vous ne l'avez pas encore fai, repliez le © Si toutefois le film s'engage mal, utiliser la module de coupe ® vers le bas. “fonction anti-blocage”, comme indiqué au ED Tirez le support de document @, afin que les chapitre 11. documents entrent bien droits dans la fente pour l'amenée manuelle des films @. TD Engager maintenant lentement la pochette à D Enfichez la fiche secteur de la plastifieuse dans film dans la fente pour l'introduction manuelle une prise d'alimentation secteur. de film @.

D Veillez à ce que l'appareil soit posé sur une surface stable

1B_ 54393 ULG350A1 LB2 15.07.2010 15:11 2 Seite 7 Le

D Si vous avez poussé le sachet de film de quelques centimètres dans la fente @ elle est ensuite auto- matiquement avalée par l'appareil. Relächez la pochette à film dès que vous sentez que le film est entraîné automatiquement.

© Veillez à ce qu'un espace d'au moins 30 em soit libre devant la plastifieuse. Dans le cas contraire, la pochette à film ne peut plus être entièrement sortie de la plastifieuse à la fin de l'opération. La pochette à film plastifiée peut être endommagée.

La pochette à film plastifiée est sortie de la plasti- fieuse au niveau de la fente d'éjection de film ®.

© Uniquement après la plastification à chaud : Lorsque le film plastifié est éjecté de la fente d'éjection du film ® de la plastifieuse, il est chaud et peut légèrement modifier sa forme. Pour cette raison, laissez la pochette à film refroidir pendant une minute après la plastification avant de la toucher.

Afin d'améliorer le résultat de plastifica- tion, vous pouvez poser un objet lourd et

lisse, un livre ou un classeur, sur la pochette à film encore chaude. On obtient ainsi une

surface lisse et impeccable.

11. Fonction anti-blocage (ABS)

Au début de la procédure de plastification, le film peut être introduit de travers ou se bourrer à l'intérieur de l'appareil.

TD Tournez le commutateur antiblocage (ABS) @ sur la position ABS. + L'introduction du film s'arrête

TD Tournez à nouveau le commutateur anti-blocage (ABS) @ sur l'épaisseur de film souhaité.

D Puis reprendre les opérations pour la plastifica- tion

12. Fonction de coupe

Si vous souhaitez utiliser la fonction de coupe au niveau de la glissière de guidage de film @, retirez la glissière de guidage de film @.

CD Si ce n'est pas encore le cas, réglez le module de coupe ® de telle manière qu'il forme une surface plate avec la glissière de guidage de film @.

TD Faites glisser la tête de coupe @ jusqu'à la butée [la tête de coupe @ peut glisser jusqu'aux deux

extrémités du guide de coupe

TD Repliez le guide de coupe @ au niveau de la poignée arrondie vers le haut et positionnez les documents sur la glissière de guidage de film @. Bloquez le document, en faisant glisser les butées de format de film @ l'une vers l'autre, jusqu'à ce qu'elles touchent les deux côtés du document.

CD Uïilisez les marques sur le tableau de mesures pour aligner votre document avec précision

CD Repliez le guide de coupe @ vers le bas, pour qu'il s'enclenche

D Maintenez le papier en position sûre avec la main gauche

TD Pour couper, appuyez la tête de coupe @ avec la main droite vers le bas et faites-la glisser au-dessus du document en un seul mouvement.

1B_ 54393 ULG350A1 LB2 15.07.2010 15:11 2 Seite 8 Le

13. Nettoyage et entretien

Danger de mort par électrocution : + Ne jamais ouvrir le boîtier de l'appareil. La machine ne contient aucun élément de commande dans ces pièces.

N'immergez jamais les éléments de l'appa-

reil dans l'eau ou dans un autre liquide !

Nettoyage du boîtier de l'appareil :

Nettoyez la surface du boîtier avec un chiffon de nettoyage légèrement humidifié.

Débranchez tout d'abord la fiche secteur. Laissez refroidir intégralement l'appareil

VRAC Veillez à ce qu'aucune humidité ne pénètre à l'intérieur de l'appareil.

Nettoyage de l'intérieur de l'appar

Lors de chaque procédure de plastfication, des im- puretés se déposent sur les rouleaux à l'intérieur de la plastifieuse. La performance de la plastfieuse di- minue ainsi au fil du temps. Il est pour cette raison recommandé de nettoyer les rouleaux à l'intérieur de la plastifieuse après utilisation.

TD Faire les opérations initiales comme indiqué au chapitre 8 "Préparer la plastification à chaud" jusqu'à ce que le témoin lumineux LED vert "opérationnel" GK @ s'allume.

© introduire ensuite une feuille de papier DIN A4 épaisseur de 1,0 mm maximum] pliée au milieu...

+ sans pochette à film et + avec le pli en premier,

. introduire lentement dans la fente de l'intro- duction manuelle de film @.

TD Relächez la feuille dès que vous sentez qu'elle est entraînée automatiquement

Les salissures sur les rouleaux à l'intérieur de la plastifieuse se déposent maintenant sur la feuille de papier. Le papier ressort par la fente d'éjec- tion de film ® de la plastifieuse.

D Répétez la procédure de nettoyage plusieurs fois. Utilisez à chaque fois une nouvelle feuille de papier, propre

Si vous ne voyez plus d'impuretés sur le papier, les rouleaux à l'intérieur de la plastifieuse sont propres.

Attendez que l'appareil ait complètement refroidi avant de le ranger.

© Ne pas entreposer la plasti endroits humides, sinon de l'humidité peut pénétrer à l'intérieur de l'appareil. (dans une cave par ex.) !

L'appareil ne doit jamais être jeté dans

== cppareil est soumis aux impératifs de la directive européenne 2002/96/EC.

la poubelle domestique normale. Cet

Remettez l'appareil destiné au recyclage à une entre- prise spécialisée ou au centre de recyclage de votre commune Respectez la réglementation en vigueur. En cas de doutes, contactez votre organisme de recyclage.

Eliminez l'ensemble des matériaux d'em- LAS ballage d'une manière respectueuse de l'environnement.

1B_ 54393 ULG350A1 LB2 15.07.2010 15:11 2 Seite 9

16. Garantie et service après-vente

Cet appareil bénéficie de 3 ans de garantie à compter de la date d'achat. L'appareil a été fabri- qué avec soin et consciencieusement contrôlé avant sa distribution. Veuillez conserver le ticket de caisse en guise de preuve d'achat. Si la garantie devait s'- appliquer, contactez par téléphone votre interlocu- teur du service après-vente. Cette condition doit être respectée pour assurer l'expédition gratuite de votre marchandise.

La prestation de garantie s'applique uniquement pour les erreurs de matériaux et de fabrication, pas pour les dommages de transport, les pièces d'usure ou les dommages subis par les pièces fragiles, com- me par ex. les interrupteurs ou les batteries. Le pro- duit est exclusivement destiné à un usage privé et non commercial.

La garantie est annulée en cas de manipulation incorrecte et inappropriée, d'utilisation brutale et en cas d'intervention qui n'aurait pas été réalisée par notre centre de service après-vente agréé. Cette ga- rantie ne constitue pas une restriction de vos droits légaux.

La durée de la garantie n'est pas prolongée par la garantie du fabricant. Ceci vaut également pour les pièces remplacées et réparées. Tous dommages et défauts présents dès l'achat doivent être notifiés dès que le produit est déballé, et au plus tard deux jours après la date d'achat. Toutes réparations survenant après la période sous garantie ne seront pas prises en charge.

> Kompernass Service France Tel: 0800 808 825 e-mail: support.fr@kompernass.com

16. Garantie en service 17. Importeur
