GEBRUIKSAANWIJZING CUBE 900 MURALE ROBLIN

Wij danken U voor de goede keuze en het vertrouwen dat U ons, ROBLIN specialist op het gebied van afzuigkappen geeft, om in de toekomst met een afzuigkap uit het gamma ROBLIN te werken.

Wij raden U aan om alvorens U de ROBLIN afzuigkap in werkung zet deze handleiding aandachtig te lezen.

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is möglichd dat er een,aantal kenmerken worden beschreiben die Niet van toepassing zich op uw apparaat.

1 ELECTRISCHE BEDRADING

• De afzuigkap is voorzien van een HO5VVF 3 × 0,75 mm aansluitkabel met een standard 10/16 amp. geaarde stekker.

Bescherming: klasse 1. Netspanning: 220 - 240 V. Wisselstroom: 50 Hz / 220 V - 60 Hz.

• Voordat het apparaat op het electriciteitsnet worden aangesloten, dient u zich ervan te overtuigen dat de netspanning overeenkomt met de netspanning vermeld op het typeplaatje van de afzuigkap.
• Bij het aansluiten van de afzuigkap op het electriciteitsnet, is een 2-polige wisselstroomschakelaar met een minimum opening van 3mm .ussen de polen toegestaan.

2 MONTAGE AANWIJZING

• Respecteer de minimum en maximum installmentiehoogte. Om verzekerd te zijn van een juist functioneren van het apparaat, dient een installmentiehoogte gerespecteerde te worden van 65 cm. tot 70 cm. vanaf de kookplaat. Opgepast: het is absoluut verboden om een afzuigkap, of inbouwffilterunit te installereren op een installmentiehoogte die minder is dan 65 cm. vanaf de kookplaat, vanwege het gevaar dat de filters vlam zouden+kennen vatten. De kookdamp moet uit zichzelfaar het filter toe stijgen. Voorkom tocht, aangezien,toctl luchtturbulentie kanveroorzaken.

• Het is van groot belang dat de afvoerdiameter in acht worden genomen. Een apparaat met motor mag nooit worden aangesloten op een centraal ventilationsystem!

• De kookdampenogensiet noet doer en afoerbuis geleid worden, welke al gebruikt wordt voor de afvoer van lucht of gassen, die afkomstig zijn van apparaten die op een andere vorm van energie lopen dan electriciteit.
• Plaats de kookplaat zorecht mogelijk onder de afzuigkap en maak het aantal bochten in de afvoer zogering mogelijk. Op deze wijze worden de meest efectieve afzuigbing bereikt.
  Zorg bij het installereren van een afzuigkap algtd dat de lucht in de ruimte regelmatig vermieuwd wordt. Bedenk waarbij dat er 1 ofmeerder luchtingangen aanwezig moeten zijn diedezelfde diameter hebben als de afvoerbuis, zodat de ruimte Niet geheel worden leeggezogen.
  Voldoende ventilatie is noodzakelijk, zeker indien er meerere apparaten op hetzelfde moment de aanwezigte lucht uit de ruimte halen waar ook de afzuigkap hangt.
• Indien de afzuigkap worden gebrukt in een ruimte waar ook andere apparaten, aangesloten op andere energiebronnen dan electriciteit aanwezig zijn, mag de negatieve druk in de ruimte Niet boven 0,04 mbar komen, Dit om gasverbranding te voorkomen.
• Het apparaat dient zo geinstalleerd te zich dat de stroomtoevoer kan worden afgesloten, indien moodzakelijk.
• Dit apparaat mag nicht worden gebruikt door Personen (inclusief kinderen) met beperkte psychische, sensorische en geestelijkke vermogens, of door Personen zonder ervaring en kennis, tenzij ze onder toe-zicht staan of worden geinstrueree overd het gebruik van het apparaat door Personen die verantwoordelijk hij voor hun veiligheid.

Kinderen要去en worden gecontroleerd om er zeker van te zich met het apparaat spelén.

Montage en installmentie dienen door een bevoed* vakman te gebeuren.

(*) Het Niet respecteren van deze voorwaarde houd in dat de garantie en de verantwoordelijkheid van de fabrikant vervalt.

Let op! Zorg dat u pluggen gebruikt die geschikt+zijn voor het type wand. Vraag advies aan de fabrikant. Indien nodig vastmetselen. Wij+zijn Niet aansprakelijk in geval van defecte bevestigingveroorzaakt door de in de muur gemaakte boorgaten en de gebruekte pluggen.

1) Open de doos van de afzuigkap.

BORING IN HET PLAFOND

2) Teken met behulp van een schietlood het middelpunt van de kookplaat op het plafond af. Trek lijnen die parallel lopen met de kookplaat (Afb. 1). Plaats de boormal in de juiste stand, waar bij u de getekende parallelle lijnen en het middelpunt uutiljnt met die van de boormal. Teken de middelpunten af van de verschillende boringen die gemaakt要去en worden.
3) Als het plafond van beton is, gebruik dan 8 gietijzeren pluggen voor 10, gebruik geen plastic pluggen. Als deze bevestiging u Niet stevig genoeg lijkt,aarzel dan Niet om deze in de ruimte boven het plafond te versterken. (Afb. 2). Bevestig de steun van de afzuigkap stevig met 8 schroefstangen van 10 mm.
4) Trek in het midden van de zone bestemd voor de montage van de afzuigkap een verticale lijn op de wand tot aan het plafond (Afb.1, ref. 1). Deze lijn dient om de verschillende onderden verticaaluit te lijnen.
5) Bepaal deplaats van de bevestigingsgaten (Afb. 1, ref. 2): Teken een punt af op de verticale lijn op een afstand van de kookplaat van: d = minimum 650 + 51 = 701 (maat zonderchterwand). De hoogte H is de minimumhoogte in mm van de kookplaat tot de onderkant van de afzuigkap (ref. 3). Teken door het afgetekende punt een horizontale lijn parallel aan de kookplaat. Boor in de wand 4 gaten (2) met een boor van 8 mm. Bevestig de 2 wandsteunen (ref. 2) met de 4 meegeleverde TH 4,2 x 44,4 schroeven en pluggen. Kleine bijstellingen zijn möglichk met de stelschroeven van de afzuigkap (zie Montage van het huis van de afzuigkap Afb. 10.1 & 2).
6) Gecentreerd op de verticale luin op 448 mm van het plafond of van de bovenkant en teken de 4 uitboringen van de steun op de wand af. Boor 4 gaten in de wand met een boor van 8 mm.
7) Montage van het huis van de afzuigkap: Voordat u met de installmentie begint, het isoodzakelijk om de instructies te vogen Afb. 3 tot 9. Uw afzuigkap is in de hoogte verstelbaar met stappen van 53~mm . De 8 zeskantschroeven van 5× 10 T worden in de langwerpige gaten gestoken waardoor de afzuigkap loodrecht gehangen kan worden. (Afb. 9). Deplaatsing van de bedieningsorganen is aangeduid op de boormal.
8) INSTALLATIE VAN DE PLAAT VAN DE AFZUIGKAP. Let op! Deze fase van de montage要去 door 2 Personen worden uitgevoerd, gezien het gewicht van de afzuiigkap.

Afzuigkap op de muursteunen leggen en bevestig hem met 8 schroefstangen van 10mm

De instructies vroeg volgen Afb. 8 tot 3.

9) Controller de loodrechte stand van de schacht.
10) AANSLUITING: · van de uitvoering met luchtafvoer:

a- Plaats de terugslagklep (ref. 8) op de uitgang van het apparaat (ref. 6) en sluit de flexibele buis aan (Afb. 12) op de afvoer maar buiten en op de uitgang van het apparaat. Bevestig het geheel met geschikte beugels of kleefband.
b- Verwijder de vetfilters, en controller of de stekker van de voedingskabel goed op de contactdoos van de motor is aangesloten (Afb. 11). Maak de elektrische aansluitingen van de afzuigkap (zie hoofdstuk Elektrische aansluiting) en controller de goede werkung van de verlichting, de motor en de overschakeling van de verschillende afzuigsnelheden.
c- De instructies vroeg volgen Afb. 8 tot 3.

• van de uitvoering met recirculatie:

a- Bevestig de deflector (Afb. 12 - ref. R).
b- Installeer een buis met een geschikte diameter (niet meegeleverd) tussen de uitgang van het apparaat en de ingang van de deflector. Bevestig het geheel met geschikte beugels of kleefband.
c- Verwijder de vetfilters, en let op dat de stekker van de voedingskabel goed in de contactdoos van de motor is gestoken (Afb. 11). Maak de elektrische aansluitingen van de afzuigkap (zie hoofdstuk Elektrische aansluiting) en controllere de goede werkung van de verlichting, de motor en de overschakeling van de verschillende afzuigsnelheden.

d- Plaats de cassettes met de actief koolstoffilters in het hiertoe bestemde compartment door op de lipjes (A) te drukken (Afb. 13).
e- De instructies vroeg volgen Afb. 8 tot 3.

4

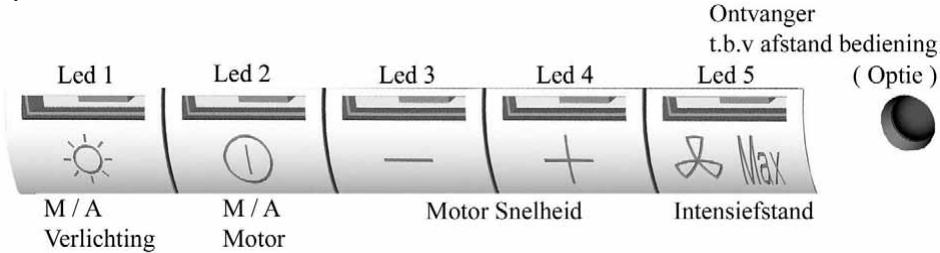

BEDIENIEG

A) CONFIGURATIE

Uitgang maar buiten of recyclage

Standaard is uw afzuiigkap geprogrammeerd om+zijn afvoer maar buiten te hebben, wenst U deze op recyclage te zetten dient U dit te programmeren.

Starten van recirculatie (de verwuiDE lucht wordt door de schouw gevoerd via de vetfilters en de koolstof-filters en komt terug in de keuken door de roosters in de schacht).

Druk op de "+" toets (de motor en de verlichting zijn uitgeschakeld- 'OFF') totdat de 5 ledjes twee koer knipperen om te bevestigen dat de wasemschouw gebruiksklaar is voor recirculatie.

Omeztenaarafzuiing(de wasemschouw is geschikt voorluchtafvoernaar buiten).

Druk op de "+" toets (de motor en de verlichting+zijn uitgeschakeld - 'OFF') totdat de 5 ledjes eén keer knipperen om te bevestigen dat de wasemschouw gebruiksklaar is voor afvoer maar buiten.

B) BASISFUNCTIONS

Verlichting : Zet de verlichting aan door op toets 1 te drukken

Motor: Zet de kap in dienst door op toets 2 te drukken, met behulp van de - en + toets regelt U het afzuigvermogen van de afzuigkap.

Door een van deze toetsen ingedrukt te houden za de afzuigkap更是 minder vermogen krijgen.

Led 2 = minimum afzuigvermogen ( bij weinig rook & damp)

Led 2 & 3 & 4 = hoog afzuigvermogen ( bij veel rook & damp)

Door op toets 5 te drukken zet U de afzuiqkap in de intensief stand, het volle vermogen worden nu gebruikt.

C) BIJKOMENDE FUNCTIONS

Intensief stand

Voor het Beste effect geldt het advies de schouw enkele Minutes voor het koken in te schakelen (in de intensief stand). Om deze extra functie te gebruiken,kest u het volgende doeen:

• Toets led 2 "aan" om de motor aan te zetten en verander de snelheid door de + of de - te toetsen, totdat de gewenste snelheid is bereikt..
• Toets led 5 voor het activeren van de intensief stand en toets 5 nogmaals om de stand direct uit te schaken.

Het advies geldt, dat de intensief stand tot ongeveer 5 Minutes na het koken aan moet staan.

Automatisch uitschakelen.

Automatisch uitschakelen van de intensief stand na 5 minutes is möglichk.

De wasemschouw is uitgerust met deze functie, maar is nog nicht ingesteld. Om dit in te stellen, kurz u het volgende doen: De verlichting en de motor要去en uitgeschakeld zich. Druk op de -toets totdat de leds

knipperen.

1keer knipperen van led 2,3 en 4 = de functie staatuit.
- 2keer knipperen van led 2,3 en 4 = de functie staat aan.

Terwijl de timer van 5 minuten loopt, kan de intensief stand direct worden uitgeschakeld door led 5 in te drukken. Terwijl de timer van 5 minuten loopt, is de filterindicator uitgeschakeld. Als de functie Automatisch uitschakelen is geactiveerd, en de 5-minuten timer is nog steeds ingeschakeld, zal de intensief stand uitschakelen samen met de automatische uitschakelfunctie.

Nalooptijd :

Deze functie LAST U toe om, nadat het koken gedaan is, de laatste resterende dampen en geuren in de keuken af te voeren. Bij het beeindigen van het koken zet U de afzuigkap af. Om het naloop programma aan te zetten要去 de motor afstaan en de verlichting aan.

Druk op de intensief toets 5

• 2 oplichtingen van leds 1 & 5 bevestigingen een nalooptijd van 5 min.
• 3 oplichtingen van leds 1 & 5 bevestigingen een nalooptijd van 10min
• 4 oplichtingen van leds 1 & 5 bevestigingen een nalooptijd van 15 min.
• 1 oplichtingen van leds 1 & 5 bevestigingen de annulatie van deze functie

Indicatie verzadiging van de metaal filters :

Na ongeveer 200 uren gebruik zar er een Led 1 kort oplichten om aan te geben

Dat de metaal filters dienen gereinigd te worden. (zie onderhoud)

Om deze functieteringu te resettenaat U het licht branden en moet de motor afstaan

Druk verzolgens op de + toets gedurende 3 à 4 seconden. Het oplichten van de led 1, 2, 3, 4 & 5 bevestigien het op nul zetten van deze functie.

Indicatie verzadiging van de carbon filters :

Na ongeveer 400 uren gebruik za er een Led 1 kort 2 maal oplichten om aan te geben dat de carbon filters

dienen verrangen te worden.

Om deze functie terug te resetten LAST U het Licht branden en moet de motor afstaan

Druk verwolgens op de ^+ toets gedurende 10 seconden.

Voorervanging van de carbon filters (zie recyclage)

leds 1, 2, 3, 4 & 5 lichten 1 maal op = functie Niet meer in Dienst.

leds 1, 2, 3, 4 & 5 lichten 2 maal op = functie is in Dienst.

Instellenen voor gebruik van afstandbediening :

De wasemschouw is uitgevoerd met een sensor voor een afstandbediening. Om deze möglichkheid in te stellen, kan de functie worden geactiveerd:

Door led '1' (verlichting) in te drukken verwijl de motor en de verlichting uit staan, totdat led 1 knippert, dit geeft aan dat de functie in werkig is.

Eén keer knipperen van led 1 betekent functie staat UIT - 'OFF'.

Twee keer knipperen van led 1 betekent functie aan -'ON'.

5 GEBRUKSADVVIES

• Om een optimale afzuiging van de kookdampen te realizeren is het aan te bevelen om het apparaat voor het koken in te schakelen en enigeijd aan te latent nadat het eten bereid is. Voor voedsel dat weinig damp ontwikkelt, is een lagere afzuigsnelheid voldoende.
• Zeer belangrijk : flambeer nooit een gerecht onder de afzuigkap!

Bij het gebruik van een gaskookplaat en een in werkig zichnde afzuiqkap, mogen de branders nooit branden zonder dat deze afgedekt worden door een pan. Schakel het gas uit, ofzet het op de laagste stand wanneer de pan verwijderd worden.

Frituurpannen dienen alkjnd oder toezicht gehonden te worden, aangezien oververhit vet tot brand

kan leiden in de afzuigkap.

6 ONDERHOUD

Schakel de stroomtoevoer algid ut indien er onderhoud aan worden gepleegd.

Het apparaat is op een dermate manier ontworpen dat het schoonmaken ervan op zeer eenvoudige wijze kan worden uitgevoerd, waardoor het langer mee gaat.

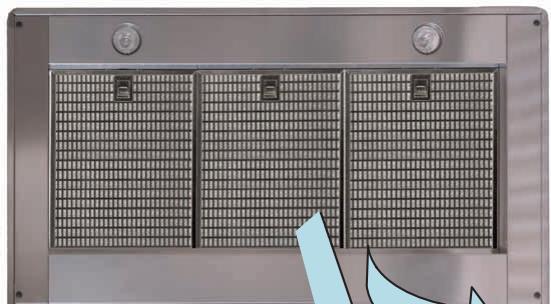

Verwijderen van de filters:

De filters dieren regelmatig gereinigde te worden in overeenstemming met het gebruik. Ze kuren handmatig worden schoongemaakt d.m.v. een warm sopje waarin de filters worden gespoeld, of in de afwasmachine. Deze maatregel voorkomt het gevaar van brand.

Behuizing:

Gebruik geen natte doeken om de behuizing te reinigen. Het gebruik van een milde zeep in combinatie met een vochtige doek worden aangeraden.

Steek geen handen of andere objecten in de luchtinlaat.

- Afvoerkanaal:

Controleer ieder halfaar of het afvoerkanaal Niet verstopt is conform de lokale regels t.a.v. luchtafvoerkanalen.

Verlichting:

Voordat eventuele reparatiewerkzaamheden aan het appararaat mogen worden uitgevoerd, dient de lichtschakelaar te worden uitgeschakeld.

Gebruik geen sterkere lampen en verander nicht van type.

- Afstandbediening:

Let op! De afstandbediening werkst op standaard LR03-AAA 1.5 volt zink-alkaline batterijen zoals aangegeven. Deze batterijen zorgen voor een goede stroomvoorziening gedurende het gebruik van de afstandbediening. De batterijen要去en op de juiste wijze worden vernietigd en nooit worden bloatgesteld aan hitte.Nooit in het vuur gooien. Zorg voor het milieu en deponeer de batterijen in de chemobak.

7 AFTER SALES SERVICE

• In het geval dat de afzuigkap Niet goed functioneert, dient u uw installateur te raadplegen. Deze kan de aansluitingen van het apparaat controleren.
• Indien de stroomkabel beschadigd is, kan deze uitsluitend worden verrangen door een erkende installmenteur, aangezien special geweedschap vereist is.
  Schakel in ieder geval de stroomtoevoer af.
• Indien u onderdelen wilt bestellen dient het nummer van het apparaat vermeld te worden. Dit nummer bevindt zich op het identificatieplaatje dat op de afzuiqkap geplaatst is.
• Om aanssprak op de fabrieksgarantie te make, dient de aankoopnota overlegd te worden.
• De garantie termijn gaat in op datum van uw factuur. Hou deze steeds bij de hand bij eventuele service.

Onze garantie dekt geen verranging van :

-lampen, halogeenspots
- filters

8 OPMERKINGEN

Dit apparaat voldoet aan de Europese Laagspanningsrichtlijn 2006/95/EEG inzake de elektrische

veiligung en aan de Europese normen 2004/108/EEG inzake de elektromagnetische compatibiliteit en 93/68/EEG inzake de CE marking.

Wanneer het symbol van een doorstreepte vuilnisemmer op wielen op een product is bevestigd, betekent dit dat het product conform is de Europese Richtlijn 2002/96/EC.Uw apparaat werd ontworpen met en vervaardigd uit onderdelen en materialen van superieure kwaliteit, die gerecycleerd en opnieuw gebruikt hunnen worden. Gelieve u te informeren in verband met hetplaatselijke inzamelingsystemeumoor elektrische en elektronische apparaten. Gelieve u te houden aan de plaatselijke reglementering en apparaten Niet met het gewone huisvuil mee te geven. Door afgedankte apparaten op een correcte manier weg te werpen help u mogelijkene negatieve gevolgen voor het milieu en de gezondheid te voorkomen.

Typeplaatje van de afzuigkap

Modèle

Model

Modell

Modello

Modelo

Model
