GEBRUIKSAANWIJZING Balzac Klarstein

gefeliciteerd met de aanschaf van dit apparaat. Lees de hierna volgende handleiding aandachtig door en volg de instructies op om schade te voorkomen. Voor schade veroorzaakt door het niet in acht nemen van de instructies of door onjuist gebruik nemen wij geen verantwoordelijkheid. Scan de QR code voor toegang tot de meest actuele gebruikershandleiding en voor meer informatie rondom het artikel.

Veiligheidsinstructies 76

Installatie 78

Actief koolfilter inbouwen (optioneel) 82

Bediening 83

Lampen vervangen 83

Reiniging en onderhoud 84

Problemen oplossen 85

Productinformatieblad 86

Informatie over milieubescherming 88

Instructies voor afvoer 88

Fabrikant & importeur (UK) 88

TECHNISCHE GEGEVENS

Artikelnummer	10035466, 10035467
Stroomvoorziening	220-240 V ~ 50/60 Hz
Ledlamp	2 x 1,5 W
Tip: Een actief koolfilter voor deze afzuigkap vindt u onder artikelnummer 10030727. Bezoek hiervoor onze website: www.klarstein.nl

VEILIGHEIDSINSTRUCTIES

• Lees de handleiding voor de ingebruikname zorgvuldig door en bewaar hem als naslagwerk.
• Installatiewerkzaamheden mogen alleen door een elektricien of een ander gekwalificeerd persoon worden uitgevoerd. Controleer voor de ingebruikname of de op de afzuigkap vermelde spanning (V) en frequentie (Hz) overeenkomen met de spanning (V) en frequentie (Hz) van de stroomvoorziening in uw huishouden.
• Voor schade veroorzaakt door foutief gebruik of onjuiste installatie nemen wij geen verantwoordelijkheid.
• Kinderen onder de 8 jaar mogen de afzuigkap niet bedienen.
• Dit apparaat is niet bestemd voor commercieel gebruik, maar voor gebruik in een conventioneel huishouden en gelijkwaardige omgevingen.
• Reinig het apparaat en het filter regelmatig, zodat het altijd efficiënt functioneert.
• Neem voor het reinigen altijd de stekker uit het stopcontact.
• Reinig het apparaat zoals in de gebruikershandleiding aangegeven.
• Gebruik geen open vuur onder de afzuigkap.
• Wanneer het apparaat niet naar behoren functioneert neemt u contact op met de fabrikant of een vakbedrijf.
• Kinderen vanaf 8 jaar en personen met een beperkte lichamelijke, sensorische en/of geestelijke gezondheid mogen het apparaat alleen gebruiken wanneer ze van tevoren door een voor hen verantwoordelijke persoon uitvoerig met de functies en veiligheidsinstructies van het apparaat vertrouwd zijn gemaakt en de hieraan verbonden risico's begrijpen.
• Wanneer de stroomkabel of stekker beschadigd is moet die door de fabrikant, een geautoriseerd bedrijf of een gelijkwaardig gekwalificeerd persoon worden vervangen.
• Wanneer de afzuigkap gebruikt wordt bij een fornuis dat gas, of een andere brandstof, gebruikt moet de ruimte voldoende kunnen worden geventileerd.
  • Flambeer niet onder de afzuigkap.
• Let op! Het oppervlakte van het apparaat kan tijdens het gebruik heet worden.

Belangrijke informatie m.b.t. de installatie

• De lucht mag niet afgevoerd worden in een afvoer die al wordt gebruikt voor het afzuigen van rook voortkomend uit gas of andere brandstoffen (geldt niet voor de lucht die in de ruimte wordt teruggevoerd).
• Neem alle regionale voorschriften in acht die betrekking hebben op het inbouwen van ventilatiesystemen.

LET OP!

Vergiftigingsgevaar door teruggezogen uitlaatgassen! Gebruik het apparaat niet in de afvoermodus wanneer het tegelijk met een haard wordt gebruikt die afhankelijk is van de omringende lucht en er onvoldoende luchtcirculatie is.

Kamerluchtafhankelijke haarden, zoals gas-, olie-, hout- of kolenkachels, boilers en geisers gebruiken de in een ruimte aanwezige lucht en voeren die via een afvoerpijp of -slang naar buiten af. Bij een afvoersysteem wordt lucht aan de keuken en de nabijgelegen ruimtes onttrokken. Zonder voldoende vers aangevoerde lucht ontstaat een onderdruk. Giftige gassen kunnen daarbij uit de schoorsteen of de afvoerpijp worden teruggezogen in de woonruimtes.

• Let erop dat er voldoende frisse lucht toegevoerd wordt en dat de lucht vrij kan circuleren.
• Een muurkast voor de luchttoevoer/ -afvoer is niet voldoende om aan de grenswaarde te voldoen.

Een risicoloos gebruik is alleen mogelijk wanneer de onderdruk op de plaats van gebruik niet hoger is dan 4 Pa (0,04 mbar). Dit bereikt u wanneer de voor verbranding benodigde lucht door niet-afsluitbare openingen in deuren en ramen kan worden aangevoerd in combinatie met een muurkast voor luchttoevoer / -afvoer. Laat u in ieder geval door een meester schoorsteenveger adviseren en de gehele ventilatie van uw huis beoordelen. Hij kan u daarnaast informeren over de eventueel te nemen maatregelen.

Wanneer de afzuigkap uitsluitend als circulatiesysteem wordt ingezet is het gebruik onbeperkt mogelijk.

Belangrijke informatie m.b.t. de demontage van het apparaat

• De demontage is gelijk aan de installatie/ montage maar in omgekeerde volgorde.
• Vraag voor de demontage hulp aan een tweede persoon om verwonding te voorkomen.

INSTALLATIE

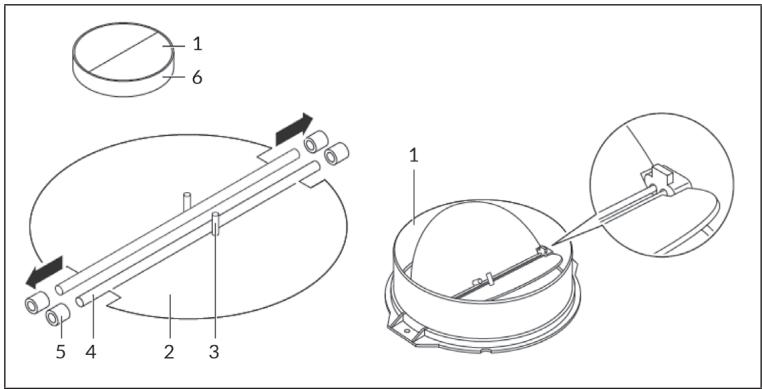

Monteren van de terugslagklep

Wanneer de afzuigkap geen voorgemonteerde terugslagklep heeft, monteert u het onderdeel als volgt:

1. Bouw de eerste helft (2) in de behuizing (6) in.
2. De pin (3) moet naar boven gericht zijn.
3. De as (4) wordt in de boorgaten (5) van de behuizing geplaatst.
4. Herhaal alle stappen voor de tweede helft van de klep.

Voorbereiding

Wanneer u over een afvoer naar buiten beschikt kunt u de afzuigkap conform de afbeelding rechts installeren. Het afvoerkanaal dient een doorsnede van minimaal 150 mm te hebben en van emaille, aluminium of een ander flexibel en hittebestendig materiaal te zijn.

• Schakel het apparaat voor de installatie uit en neem de stekker uit het stopcontact.
• De afzuigkap moet op een hoogte van circa 65-75 cm boven het fornuis worden aangebracht.

Installatie met circulatiesysteem

Wanneer u niet over een externe afvoer beschikt heeft u geen afvoerpijp nodig. De installatie komt dan overeen met de installatie met externe afvoer.

Belangrijke informatie voor de installatie van afvoerpijpen.

De volgende regels moeten strikt worden nageleefd om een optimale luchtafvoer te kunnen garanderen. Het niet opvolgen van deze instructies zal het vermogen verminderen en doet het bedrijfsgeluid van de afzuigkap toenemen.

• Plaats de afvoerpijp zo kort en recht mogelijk.
• Gebruik geen kleinere afvoerpijp en vernauw deze niet.
• Bij gebruik van flexibele buizen moet de buis altijd strak gemonteerd worden om drukverlies tot een minimum te beperken.
• Alle installatiewerkzaamheden mogen alleen door een elektricien of een ander gekwalificeerd persoon worden uitgevoerd.
• Sluit de afvoerpijp van de afzuigkap niet aan op een reeds aanwezig ventilatiesysteem dat door een ander apparaat wordt gebruikt, bijvoorbeeld een haard.
• De hoek van de bocht van de afvoerpijp mag niet kleiner dan 120° zijn. Plaats de pijp horizontaal. Als alternatief kan de pijp vanaf het beginpunt omhoog gaan en naar een buitenmuur worden geleid.
• Let er na de installatie op dat de afzuigkap waterpas staat, om te voorkomen het vet zich aan één kant ophoopt.
• Controleer voor de installatie of de gekozen afvoerpijp voldoet aan de desbetreffende normen en vuurvast is.

Installatie met afvoersysteem

Let op: Neem de veiligheidsinstructies in acht wanneer de lucht naar buiten afgevoerd wordt. Wanneer de afzuigkap tegelijk wordt gebruikt met een apparaat dat energie krijgt uit een andere bron dan stroom, mag de onderdruk in de ruimte niet hoger zijn dan 4 Pa (4 x 10-5 Bar).

1	2

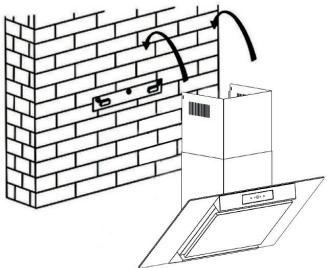

Boor 3 gaten van 8 mm voor de beugel. Bevestig de beugel met de meegeleverde pluggen en schroeven aan de wand.	Plaats de afzuigkap op de haken van de beugel.
3	4
Plaats de bovenste pijp in de onderste pijp. Trek de bovenste pijp vervolgens uit tot de noodzakelijke hoogte is bereikt.	Schroef de bovenste en onderste beugel met de meegeleverde pluggen en schroeven aan de muur.
5	6
Zodra de schoorsteen de juiste hoogte heeft plaatst u het montagegat in de borgklauw.	Trek de bovenste pijp vervolgens uit tot de noodzakelijke hoogte is bereikt. Zodra hij de juiste hoogte heeft, bevestigt u hem op zijn plaats met twee schroeven van 4 x 8 mm.
7
Bevestig de bovenste schoorsteenpijp en verwijder tenslotte nog het blauwe folie van de schoorsteen en de afzuigkap.

ACTIEF KOOLFILTER INBOUWEN (OPTIONEEL)

Tip: Een actief koolfilter voor deze afzuigkap is verkrijgbaar onder artikelnummer 10030727. Bezoek hiervoor onze website: www.klarstein.nl

1	2
Met een actief koolfilter kunnen onaangename etensluchtjes uit de omringende lucht gefilterd worden door afzuigkappen met een circulatiesysteem.	Om het filter te installeren dient u eerst het vetfilter te verwijderen. Druk op de vergrendeling en trek hem naar beneden.
3
	Plaats het actieve koolfilter op de ventilator en draai deze met de klok mee vast. Herhaal de procedure aan de andere kant. Zorg ervoor dat het filter goed vastzit, want als het losschiet kan het een gevaar vormen. Let op! Met een actief koolfilter neemt het afzuigvermogen iets af.

BEDIENING

— +
	Motor aanzetten en uitschakelen.
	Toerental verhogen.
	Toerental verlagen.
	Licht aan- en uitzetten.
	Laat het toerental zien:1 = laag toerental2 = gemiddeld toerental3 = hoog toerental
Boost functie:Druk op+. De zoemer klinkt, het controlelampje licht op en de boost-functie start, op het display verschijnt „b“. Als er binnen 5 minuten geen andere snelheid wordt gekozen of het pannaveld wordt uitgeschakeld, draait het toestel automatisch op hoge ventilatorsnelheid.
Quick Timer Function:houdt + en - tegelijk ingedrukt. Het display knippert en een countdown van 5 minuten begint. Na 5 minuten gaan licht en motor automatisch uit en klinkt een zoemtoon.

LAMPEN VERVANGEN

Ontkoppel de bedrading van de verlichting die zich in de kap, achter het vetfilter, bevindt. Verwijder met behulp van een schroevendraaier de lampenfitting en de kabel uit de afzuigkap en vervang de lamp door eenzelfde type.

Max.vermogen	Spanning	∅ 68 mm	ILCOS Dcode
1,5 W	DC 12V		DSR-1.5-S-68

REINIGING EN ONDERHOUD

Zet de afzuigkap uit en neem de stekker uit het stopcontact voordat u met reiniging en/ of onderhoud begint. De externe oppervlaktes zijn vatbaar voor krassen en vlekken. Gebruik daarom geen schurende reinigingsmiddelen en veeg resten van alkalische of zure substanties (citroensap, azijn) onmiddellijk weg.

Roestvrijstalen oppervlaktes

Het roestvrije staal moet regelmatig worden gereinigd om een lange levensduur te garanderen. Gebruik hier een reinigingsmiddel voor roestvrij staal voor. Veeg altijd met de nerf van het staal mee om krassporen te voorkomen.

Bedieningspaneel

Het bedieningspaneel kan met een vochtige doek en een mild afwasmiddel worden gereinigd. Controleer voor het reinigen of de doek schoon en goed uitgewrongen is. Gebruik een droge, zachte doek om overtollig vocht te verwijderen na het schoonmaken.

Maandelijkse reiniging van het vetfilter

Maak het filter iedere maand schoon om brandgevaar te voorkomen. Het filter verzamelt vet, rook en stof en beïnvloedt zo de efficiëntie van de afzuigkap. Als het filter niet wordt schoongemaakt, hopen vetresten zich op. Maak het filter schoon met water en een beetje afwasmiddel en laat het daarna drogen alvorens het opnieuw te plaatsen.

PROBLEMEN OPLOSSEN

Probleem	Mogelijke oorzaak	Oplossing
Het licht brandt, maar de motor draait niet.	De ventilator is geblokkeerd.	Verwijder de blokkade.
	De condensator is stuk.	Laat de condensator vervangen.
	De motor is stuk.	Laat de motor vervangen.
	De motor ruikt vreemd.	Laat de motor vervangen.
Het licht is uit en de motor draait niet.	Het licht is stuk.	Laat de lamp vervangen.
	De stekker zit los.	Plaats de stekker stevig in het stopcontact.
De behuizing trilt.	Het rotorblad van de ventilator is beschadigd.	Vervang het blad.
	De motor zit niet goed vast.	Bevestig de motor.
	De behuizing hangt los.	Bevestig de behuizing.
De lucht wordt niet goed afgezogen.	De afstand tussen het fornuis en de afzuigkap is te groot.	Verminder de afstand.
	Te sterke luchtcirculatie door open ramen en deuren.	Let erop dat er geen tocht is.

PRODUCTINFORMATIEBLAD

Informatie overeenkomstig EU Verordening nr. 65/2014

Meet- en berekeningsmethoden conform EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer	10035466, 10035467
Betekenis	Symbool	Waarde	Eenheid
Jaarlijks energieverbruik	AECkap	44,4	kWh/jaar
Energie-efficiëntieklasse		A
Vloeistofdynamische efficiëntie	FDEkap	29,4
Vloeistofdynamische efficiëntieklasse		A
Verlichtingsefficiëntie	LEkap	34	Lux/W
Verlichtingsefficiëntieklasse		A
Vetafscheidingsgraad	GFEkap	74,1	%
Vetafscheidingsklasse		D
Luchtstroom bij minimale en maximale snelheid in normale bedrijfsmodus, met uitzondering van het gebruik op de intensieve of hogesnelheidsstand.		284,6 /484.1	m3/h
Luchtstroom bij gebruik op intensieve of hogesnelheidsstand		604,6	m3/h
Luchtgeluidsemissie (klasse A) bij minimaal en maximaal beschikbare toerental bij conventioneel gebruik		47/60	dB
Luchtgeluidsemissie (klasse A) bij gebruik op de intensieve of hogesnelheidsstand		-	dB
Stroomverbruik wanneer uitgeschakeld	Po	-	W
Stroomverbruik in stand-by modus	Ps	0,48	W
Contactgegevens	Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland

Informatie overeenkomstig EU Verordening nr. 66/2014

Meet- en berekeningsmethoden conform EN 61591:1997+A1:2006+A2:2011+A11:20

14+A12:2015

Artikelnummer	10035466, 10035467
Betekenis	Symbool	Waarde	Eenheid
Jaarlijks energieverbruik	AECkap	44,4	kWh/jaar
Tijdverlengingsfactor	f	0,9
Vloeistofdynamische efficiëntie	FDEkap	29,4
Energie efficiëntie-index	EEIkap	50,6
Gemeten luchtstroom op het beste efficiëntiepunt	QBEP	348,1	m3/h
Gemeten luchtdruk op het beste efficiëntiepunt	PBEP	391	Pa
Maximale luchtstroom	Qmax	484,1	m3/h
Gemeten elektrisch ingangsvermogen op het beste efficiëntiepunt	WBEP	128,6	W
Nominaal vermogen van het verlichtingssysteem	WL	3	W
Gemiddelde verlichtingssterkte van het verlichtingssysteem op het kookoppervlak	Emiddle	101	Lux
Gemeten stroomverbruik in stand-by modus	Po	0,48	W
Gemeten stroomverbruik wanneer uitgeschakeld	Ps	-	W
Geluidsniveau	LWA	60	dB
Contactgegevens	Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland

INFORMATIE OVER MILIEUBESCHERMING

• Let tijdens het koken op voldoende luchttoevoer zodat de afzuigkap efficiënt en met een gering bedrijfsgeluid kan functioneren.
• Pas het toerental tijdens het koken aan de geproduceerde hoeveelheid stoom aan. Gebruik de intensieve modus alleen wanneer nodig. Hoe lager het toerental, hoe minder energieverbruik.
• Pas tijdig het toerental aan wanneer tijdens het koken grote hoeveelheden stoom ontstaan. Wanneer stoom en damp zich al in de keuken hebben verspreid, moet de afzuigkap langer aan blijven staan.
• Schakel de afzuigkap uit, wanneer u hem niet meer nodig heeft.
• Schakel de verlichting uit, wanneer u die niet meer nodig heeft.
• Reinig het filter regelmatig en vervang deze tijdig om de effectiviteit van het ventilatiesysteem te behouden en brandgevaar te voorkomen.
• Plaats tijdens het koken altijd de deksels op uw pannen om stoom en condenswater te reduceren.

Wanneer in uw land een wettelijke regeling geldt voor het afvoeren van elektrische en elektronische apparaten, wijst dit symbool, op het product zelf of op de verpakking, erop dat het betreffende product niet met het huisvuil afgevoerd mag worden. In plaats daarvan dient het naar een centraal depot voor het recyclen van elektrische en elektronische apparaten te worden gebracht Door het afval volgens de voorschriften af te voeren beschermt u het milieu en de gezondheid van uw medemensen tegen negatieve consequenties. Informatie over recycling en het afvoeren van dit product ontvangt u van uw gemeente of van uw plaatselijke grondstoffen- en afvaldienst.

FABRIKANT & IMPORTEUR (UK)

Fabrikant:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland.

Importeur voor Groot-Brittannië:
