GEBRUIKSAANWIJZING ZKB7525X ZANKER

Gebruikers-informatie

Het doet ons genoegen dat u voor once apparatuur hebt gekozen.

Wij wensen u veel plezier met uw nieuwe apparaat en wij hopen dat u bij de volgende aankoop van huishoudelijkke apparatuur ons merk opnieuw in aanmerking zult nemen.

Lees deze gebruiksaanwijzing grondig door en bewaar hem bij het apparaat zodate hij ook in de toekomst kan worden geraadpleegd. Geef de gebruiksaanwijzing door aan een eventuele vol-gende eigenaar van het apparaat.

Inhoud

Waarschuingen en belangrijke adviezen voor de verilgheid 4
Beschrijving van het apparatus 6
Bedieningsknuppen 7
Voordat u de oven voor het eerst in gebruik neemt 9
De oven gebruiken 10
Bak-en braadtabellen 13
Reiniging en onderhoud 15
Als er iets verkeerd gaat 18
Technische gegevens 19
Instructies voor de installmenter 20
Instructies voor de inbouw 21
Garantie/serviceafdeling 22
Europese garantie 24

Handleiding voor de gebruiksaanwijzing

Veiligheidsvoorschriften

Stap-voor-stap-handleiding

Aanwijzingen en Tips

Dit apparaat voldoet aan de volgende EG-richtlijnen:

2006/95(Laagspanningsrichtlijn)

• 89/336 (EMC Richtlijn);

93/68 (Algemene Richtlijn);

enhaaropvolgende wizigingen.

FABRIKANT:

ELECTROLUX HOME PRODUCTS ITALY S.p.A.

VialeBologna,298

47100 FORLI (Italy)

Nederlands

Waarschuwingen en belangrijke adviezen voor de verilgheid

Bewaar de bij dit apparaat geleverde gebruiksaanwijzing zorgvuldig. Als het apparaat aan derden geschonken of verkocht worden, of als u het apparaat bij verhuizing in de oude woning achechterlaat, is het belangrijk dat de neue eigenaar/eigenaresse over deze gebruiksaanwijzing en de adviezen kan beschikken.

Deze aanwijzingen zijn bedoeld voor de verilgheid van de gebruiker en diens huisgenoten. Lees ze dus aandachtig door, voordat u het apparaat aansluit en/of in gebruik neemt.

Installatie

• De installmentie要去 verricht worden door vakkundig personeel, met inachtneming van de geldende voorschriften. De afzonderlijke installmentiewerkzaamheden zijn beschreiben in de Aanwijzingen voor de installmenteur.
  Laat de installatione en aansluiting uitvoeren door een vakman, overeenkomstig de hem, dankzij zijn vakkennis bekende richtlijnen.
• Ook eventuele aanleiding van voor de installmentatieoodzakelijkwijzigingen aan de elektriciteitsvoorziening要去en door eenvakman aangebracht worden.

Bediening

• Deze oven is ontworpen voor de bereiding van gerechten; gebruik hem nooit voor andere doeleinden.
• Pas, bij het openen van de ovendeur,ijdens of na afloop van de bereiding op voor de hete luchtstroom, die uit de oven maar buiten komt.
• Tijdens de werkking van de oven extra voorzichtigelijk. Door de grote hitte van de verwarmingselementen�n de roosters en andere delen erg heet.

• Indien u - om welke reden dan ook - aluminiumfolie voor voedingsmiddelen in de oven gezruikt, maar dit dan nooit in direct contact komen met de bodem van de oven.
  Ga bij het schoonmaken van de oven voorzichtig te werk: sproei nooit vloeistof op het vetfilter (indien aanwezig), het verwarmingselement en dethermostaatsensor.

• Het is gevaarlijk veranderingen van welke aard ook aan te brengen aan het apparaat of aan de kenmerken ervan.
  Tijdens het bak-, braad- en grillproces worden de ovendeur en de andere onderdelen van het apparaat erg heet, houd kinderenaaromuit de buurt van het apparaat. Bij de aansluiting van elektrische apparaten op stopcontacten in de buurt van de oven, moet u er op letten dat aansluitkabels Niet in aanraking komen met hete kooktoestellen of vastgeklemd raken in de hete deur van de oven.

• Gebruik alktijd ovenwanten om vuurvaste, het eschotels of schalenuit de oven te halen.
• Een regelmatige reiniging voorkomt dechteruitgang van het oppervlaktematerialiaal van de oven.
  Schakel Voordat u de oven schoonmaakt de stroomuit of trek de stekkeruit het stopcontact.
• Verzeker u ervan dat de oven in de stand «UIT» staat, als de oven Niet meer gebrukt worden.
• Deze oven is zowel in de uitvoering als afzonderlijk apparaat of als combinatieapparaat met een elektrische kookplaat, vervaardigd voor aansluiting op enkelfase 230 V.
• Het apparaat mag nicht schoongemaaakt worden met een stoomreiniger.
• Gebruik geen schuurmiddelen of scherpe metalen schrapers. U kunt daarmee krassen op de deur veroorzaken en dat kan leiden tot het barsten van het glas.

Veiligheid van kinderen

• Dit apparaat is bestemd voor gebruik door volwassenen. Het is gevaarlijk om het door kinderen te lately gebruiken of hen ermee te lately spelen.
• Houd kinderen uit de buurt, zolang de oven in werkung is. Ook nadat u de oven heeftuitgeschakeld, blijft de deur nog lange hijd heet.
• Dit apparaat is Niet bedoeld voor gebruik door kinderen of Personen met verminderde lichamelijke, zintuiglijke of geestelijkke vermogens of een gebrek aan ervaring en kennis, tenzij dit onder toezicht gebeurt van een voor hun verilgheid verantwoordelijkke personoftenzij zij van een dergelijkke person instructies hebben ontvangen over het gebruik van het apparaat.

Klantenservice

• Laat controwerkzaamheden of reparations door de klantenservice van de fabrikant of door een door de fabrikant geauthoriseerde klantenservice uitvoeren en gebruik algijd originele verrangingsonderdelen.
• Probeer nooit zich storingen van of beschadigingen aan het apparaat te repareren. Reparations door nicht opgeleide Personen können schade of letsel veroorzaken.

Het symbooop het product of op de verpakking wijst erop dat dit product Niet als normaal huishoudelijk afval mag worden behandeld. Het dient daarentegen ingeleverd te worden bij een inzamelingspunt voor de recycling van elektrische en elektronische apparatuur. Door uw bijdrage aan de juiste afvalverwerking van dit product helpt u het milieu en de gezondheid van uw medemensen te beschermen. Het milieu en de gezondheid worden door verkeerde afvalverwerking in gevaar gebracht. Voor nadere informatie over de recycling van dit product kutu contact opnemen met uw gemeentehuis, uw afvalophaaldienst of de winkkel waar u het product heeft aangeschaft.

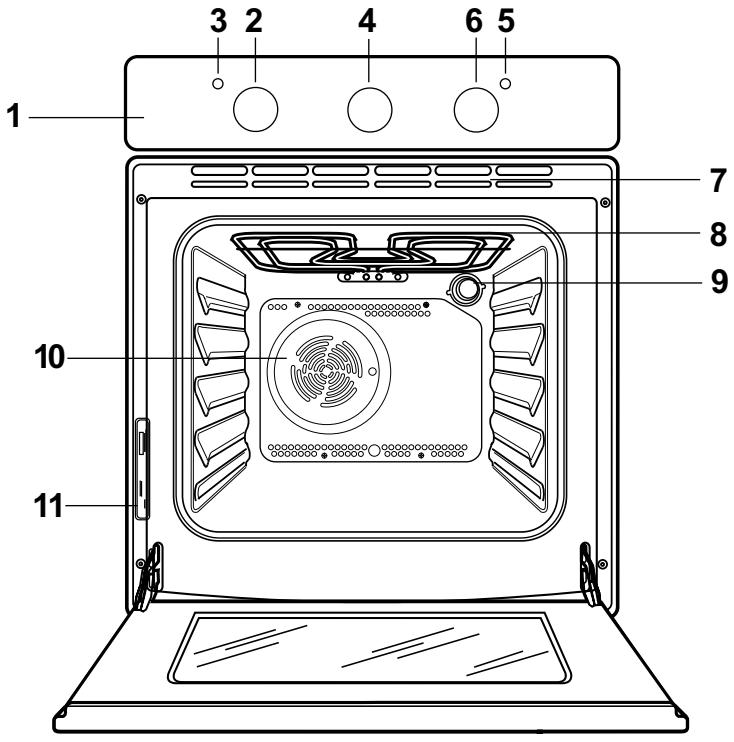

Beschrijving van het apparatus

1. Bedieningspaneel
2. Thermostatknop
3. Controleampjethermostaat
4. Klok einde bereidingsstijd
5. Bedrijfscontrolelampje

6. Functieknop

7. Luchtopeningen voor koelventilator

8. Grill
9. Oven lampje
10. Ovenventilator
11. Typeplaatje

Toebehoren

Cake bakvorm

Anti-kantel plank

Bedieningsknoppen

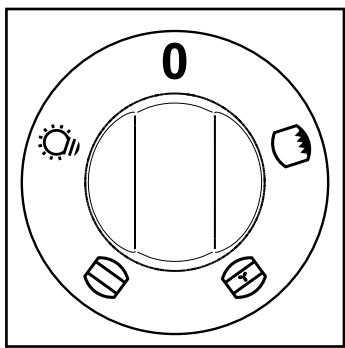

Functieknop van de oven

0

De oven staat uit

Alleen de ovenverlichting

Onder- en bovenwarmte

Grill

Hete lucht

Indicatielampje "oven aan"

Het lampje "oven aan"Gaat branden als de functieknop wordt ingesteld.

Thermostatknop

Draai de thermostaatknop gegen de klok in om een temperatuur zusammen 50^ en 250^ (MAX) te kiezen.

Controleampjethermostat

Het controleampje van dethermostataat gaat branden als er aan de thermostaatknop wordt gedraaid. Het lampje blijft branden tot dejuiste temperatuur bereikt is.Daarna gaat het knipperen om aan te given dat de temperatuur in stand worden gehonden.

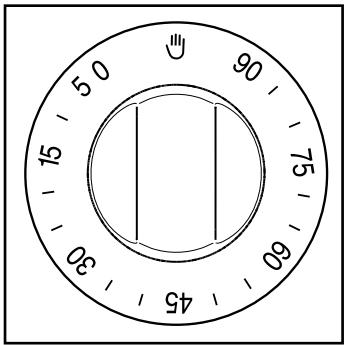

Klok einde bereidingsstijd

Hiermee kurz u de oven automatisch latent uitschakeilen als de ingestelde tijd verlopen is. Er klinkt een geluidssignaal als de bereiding voltooid is. Debereidingsstijd kan ingesteld worden tot een maximum van 90 minutes.

Zet het gerecht in de oven en draai de functieknop en de thermostaatknop op de gewenste instellenen. Draai de knop van de timeraar de maximale stand (90^ ) ,draai hem daarna terug tot de gewenste bereidingsstijd. Als de bereidingsstijd is afgelopen klinkt er een geluidssignaal en wordt de oven automatisch uitgeschakeld.

Draai de timerknop opom de oven op handmatige bediening te zetten.

Veiligheidsthermostat

Om gevaarlijke oververhitting te voorkomen (door onjuist gebruik van het apparaat of defekte onderdelen), is de oven voorzien van een veiligheidsthermostat, die de stroomtoevoer onderbreekt. Zodra de temperatuur gezakt is, worden de oven automatisch weeringeschakeld.

Als de veiligheidsthermostat vanwege onjuist gebruik is geactiveerd, hoeft u, nadat de oven is afgekoeld, alleen de fouit te verhelpen; wordt de thermostat daarentegen geactiveerd vanwege een defect onderdeel, dan dient u contact op te nemen metonce service-afdeling.

Koelventilator

De oven is voorzien van een koelventilator, die bedoeld is om het voorpaneel, de knappen en de handgreep van de ovenseur koel te houden. De ventilator worden automatisch ingeschakeld als de oven geactiveerd worden. Warme lustt worden door de opening vlak bij de handgreep van de ovenseur maar buiten geblazen. De ventilator wordenuitgeschakeld, als de functieknop in de UIT-stand 0 worden gezet.

Voordat u de oven voor het eerst in gebruik neemt

Verwijder al het verpakkingsmaterial, zowel van de buitenkant als de binnenkant van de oven, voordat u de oven in gebruik neemt.

Voordat u de oven in gebruik neemt,要去 de oven opgewarmed worden zonder voedsel.

Gedurende deze tijd kan er een onaangenaam luchtje ontstaan. Dit is volkomen normal. Het wordenveroorzaakt door fabricageresten.

De oven werkt pas nadat het tijdstip van de dag is ingesteld.

Zorg ervoor dat de ruimte goed geventileerd is.

1. Draai de functieknop op bereiding met

"Hete lucht"

1. Zet de thermostaatknop op MAX.
2. Zeteenraamopenvoortventilatie.
3. Laat de oven, zonder voedsel,
   ongeveer 45 minutew weren.

Deze procedure dient herhaald te worden met

de "Volledige grill" functie gedurende ongeveer 5-10 minuten.

Laat de oven daarna afkoelen. Maak een doek vochtig met warm water en wat mild reinigingsmiddel en maak daarmee de binnenkant van de oven schoon.

Maak, voordat u de oven voor het eerst gezebuilt, ook alle accessoires grondig schoon.

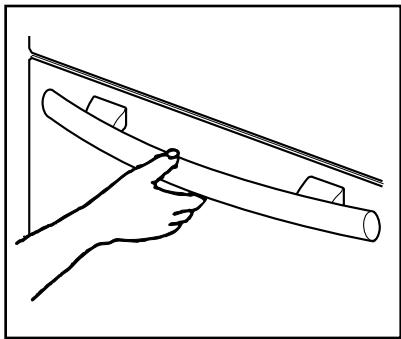

Om de ovendeur te openen,.altijd de handgreep in het midden vasthouden.

De oven gebruiken

De oven is voorzien van een exclusief systeem dat zorgt voor natuurlijke luchtcirculatie en de constante hercircularatie van stoom.

Dit systeem maakt het möglichk om in een stoomomgeving voedsel te vereiden en dit houdt de gerechten zacht van binnen en knapperig van buiten. Bovendien worden de vereidingsstijd en het energieverbruik tot een minimum beperkt. Tijdens de vereiding kan er stoom ontstaan die kan ontsnappen als u de ovendeur opent. Dit is volkommen normalaal.

Echter, doe alltijd een stap van de oven vandaan als u de ovendeur opent, zodat de stoom of但它 in de oven kan ontsnappen.

Let op! - Leg geen voorwerpen op de bodem van de oven endek tijdens de bereiding geen enkel deel van de oven af met aluminiumfolie, dit kan oververhitting veroorzaken, wat de bakresultaten beinvloedt en het email van de oven kan beschadigen. Zet pannen, hittebestendige pannen en aluminium bladen altijd op hetrek dat in de geleiders is geschoven. Wanner voedsel verwarmd worden, ontstaat er stoom, net als in een ketel. Als de stoom in aanraking komt met de glazen deur van de oven, condenseert hij en ontstaan er waterdruppels.

Om de condensvorming te beperken, de lege oven alttijd 10 Minutes voorverwarmen.

Wij adviseren u, de waterdruppels na elke bereiding af te vegen.

Tijdens de bereiding de ovendeur altijd gesloten houden. Doe een stap waar achteren bij het openen van de ovendeur, die kiept. Laat hem Niet open vallen - ondersteun de deur met de deurhandgreep totdat hij helemaal open is.

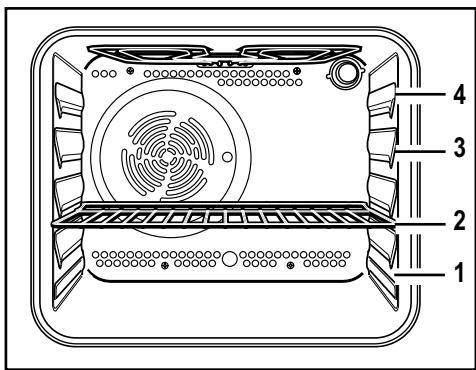

De oven hebft vier niveaus voor ovenrekken, er zich twee reckken meegeleverd. De rekpositions worden vanaf de bodem van de oven geteld, zoals getoond in de afbeeling.

Het is belangrijk dat dezerekken correct geplaatst zich, zoals aufgebeeld in het diagram.

Zet nooit kookgerei direct op de bodem van de oven.

Conventionele bereiding

• Het middelste rooster maakt de bestewarmteverdeling möglichk. Om de onderkant van het gerecht extra te bruinen hoeft u alleen het rooster maar lager te zetten. Om debovenkant van het gerecht extra te bruinen, het rooster hoger zetten.
• Het materiaal en de afwerking van de bakplaten en schalen is van invloed op de mate waarin het voedsel een bruin korstje krijgt. Emailgoed, donkere of zware of anti-aanbak kookgerei zorgen voor een betere bruinering, platen van glanzend aluminium of gegelijk staal reflecteren de warmte en hebben een negatieve invloed op het bruinen.
• Plaats de schalen algid in het midden van het rooster om een gelijkmatige bruinering te garanderen.
• Zet schalen op platen van de juiste afmeting om morsen op de bodem van de oven te voorkomen en het schoonmaken makkelijker te make.
• Plaats schalen, blinkken of bakplaten nicht direct op de bodem van de oven, deze worden erg heet en kan beschadigd raken. als u deze instelling gebruikt komt de warmte van zowel het bovenste als het onderste element. Hiermee sunt u op een enkel niveau gerechten bereiden, dit is met name geschikt voor gerechten die extra bruinering vergen, zoals quiches en vlaaien.

Gratins, lasagna's en ovenschotels die ook wat extra bruinering aan de bovenkant vergen+kunnen ook heel goed bereid worden in de conventionele oven.

Hoe u de conventionele oven kurz gebruiken

1. Draai de functieknop op de gewenste
   bereidingsfunctie
2. Draai de thermostaatknop op de gewenste temperatuur.

Gebruik met hete lustcht

• Het voedsel worden bereid met behulp van voorverwarmde lustch die gelijkmatig rond geblazen worden in de oven door een ventilator in dechterwand van de oven zich.
• De warmte bereikt zodoende geleijkmatig en

snel alle delen van de oven en dit betekent dat u gewelijktidig verschillende soorten voedsel kurz bereiden, die op de verschillende rekken geplaatst zich. Bereiden met het eucht garandeert een snelle verwijdering van vocht en de drogere omgeving van de oven voorkomt dat de verschillende aroma's en smaken van het ene gerecht maar het andere worden overgebracht.

• De möglichkheid om voedsel op verschillende hoogtes te bereiden betekent dat u verschillende gerechten tegelijkkertijd=kunt bereiden en tot maximaal drie bladen koekjes en minipizza's, om meteen op te eten of om zeervolgens in te vriezen.
• Natururlijk kan de oven ook gebruikt worden voor bereidingen op een enkel rooster. In dat geval kut u het best de laagste geleiders gebruiken, dan kut u de voortgang makkelijker in de gaten honden.
• Bovendien is de oven met name aanbevolen voor het steriliseren van conserven, het makes van eigengemaaakte vruchten op siroop en om paddenstoelen en fruit te drogen.

Grillen

• Het meeste voedsel moet op het rooster in de grillpan geplaatst worden om maximale luchtcirculatie möglich te makeen en om voedsel boven het vet en de jus te houden. Voedsel zoals vis, lever en niertjes+kennen direct op de grillpan geplaatst worden, indien gewenst.
• Voedsel要去 goed afgedroogd worden voor het grillen om lekken te voorkomen. Strijk mager vlees en vis Licht in met een beetje olie of gesmolten poter om ze mals te houdenijdens de bereiding.
  Overige ingredienten zoals tomaten en championons können onder de grill geplaatst wordenijdens het grillen van vlees
  Bij het roosteren van brood raden we u aan de bovenste geleiderpositie te gebruiken.
• Het voedsel moetijdens de bereiding, indien nodig, omgedraaid worden.

Hoe gebruikt u de große oppervlakte grill

1. Zet de functieknop op 0 .
2. Draai de thermostaatknop op de gewenste temperatuur.
3. Pas de geleiderpositie van het rooster en de grillpan aan voor de verschillende diktes van het voedsel. Plaats het voedsel zich bij het element als u het snel wilt bereiden en ie's verdier weg voor een behoedzamer bereiding.

Verwarm de grill op de volle stand een pau minuten voor alvorens steaks dicht te schroeien of toast te make. Pas de但它instelling en de stand van het rek, indien nodig,ijdens het bereiden aan.

Tijdens het bereiden zullen de koelventilator en het controleampje van dethermostat opdezelfde manier werken zoals beschreiben is voor de functie met hete lust.

Aanwijzingen en Tips

Om te bakken:

Cakes en gebakjes vereisen gewoonlijk een gematigde temperatuur (150^ - 200^) en waarom is het nodig om de oven onceveer 10 minutes voor te verwarmen.

Doe de ouendeur Niet open, voordat 3/4 van de baktijd verstreken is.

Zandtaartdeeg moet in de springvorm of op het bakblik tot 2/3 van de baktijd gebakken worden en daarna gegarneerd, voordat het kan worden afgebakken. Deze extra baktijd hangt af van de soort en hoeveelheid van de garnering. Roerdeeg mag Niet makkelijk van de lepel lopen. De baktijd zou door te veel vloeistof onnodig longer duren.

Als er twee bakblicken met gebak gegelijkkertijd in de oven worden geschoven, dan要去 er:tussen de blinkken een niveau vrijgelaten worden.

Als er twee bakblikken met gebak gegelijkkertijd in de oven worden geschoven, dan要去en de blikken na ongeveer 2/3 van de baktijd van boven maar beneden verwisseld worden en omgedraaid worden.

Om te braden:

Neem geen braadstukken die minder wegen dan 1kg . Kleinere stukken konnenijdens het braden uitdrogen. Donker vlees, dat van buiten

goed gebraden maar van binnen roze tot rood moet blijven,要去 bij een hogere temperatuur (200^ - MAX) gebraden worden.

Licht vlees, gezogelte, en vis daarentegen op een lagere temperatuur (150^ - 175^) . Ingredienten voor de saus alleen bij korte bereidingstijd al aan het begin in de braadslee doen. Anders deze pas hetIRST half uur toevoegen.

Of het vlees gaar is, kutn u controlenen met een lepel: als het vlees Niet ingedrukt worden, dan is het goed gaar. Rosbief en biefstuk, die van binnen roze要去en blijven,要去en op een hogere temperatuur in kortere vrij gebraden worden.

Bij het direct op het rooster waar lately worden van vleesgerechten de braadsleeop het onderste niveau schuiven om de sappen op te vangen.

Het braadstuk minstens 15 Minutes laten staan, voordat u het aansnijdt, zodate het vleesvocht Niet kan weglopen.

Om rookvorming in de oven te beperken, verdient het aanbeveling een beetje water in de braadslee te gieten. Om condensvorming te voorkomen, eenaarkeer water toevoegen. Borden kannen tot zij geserveerd worden in de oven op de laagste temperatuur warm gehonden worden.

Let op!

Leg geen aluminiumfolie of kookgerei in de oven en zet de braadslee of het bakblick Niet op de bodem van de oven, anders kan het email van de oven door de oplopende但它 beschadigd worden.

Bereidingstijden

De bereidingstijden können onderling verschillend sein, vanwege de verschillende samenstellung,ingredienten en hoeveelheid vocht van de afzonderlijke gerechten.

Noteer de instellingsgeevens van de eerste vereidings- resp. braadexperimenten om ervaring op te doen als u deze gerechten later nog eens wilt vereiden.

Op basis van uw eigien ervaringen kut u de aangegeven waardes individuel aanpassen.

Bak- en braadtabellen

Conventionele bereiding

Tijdindicaties zich exclusief voorverwarmen.

De lege oven altijd 10 Minutes voorverwarmen.

SOORT GERECHT	Conventionele bereiding		Gebruik met hare lucht		Bereidingsstijden in minuten	AANTEKENINGEN
	321	temp °C	321	temp °C
CAKES
Schuimtaart	2	170	2 (1en3)*	160	45-60	In cakevorm
Zandkoekdeeg	2	170	2 (1en3)*	160	20-30	In cakevorm
Kwarktaart	1	175	2	165	60-80	In cakevorm
Appelcake (Appeltaart)	1	170	2lef+right.	160	90-120	In cakevorm
Strudel	2	180	2	160	60-80	Op bakplaat
Jamtaart	2	190	2(1en3)*	180	40-45	In cakevorm
Fruitcake	2	170	2	150	60-70	In cakevorm
Biscuitgebak	1	170	2(1en3)*	165	30-40	In cakevorm
Kerstcake	1	150	2	150	120-150	In cakevorm
Pruimentaart	1	175	2	160	50-60	In broodvorm
Kleine cake	3	170	2	160	20-35	Op bakplaat
Koekjes	2	160	2(1en3)*	150	20-30	Op bakplaat
Meringues	2	135	2(1en3)*	150	60-90	Op bakplaat
Koffiebroodjes	2	200	2	190	12-20	Op bakplaat
Gebakjes: Soesjes	2of 3	210	2(1en3)*	170	25-35	Op bakplaat
Taartjes	2	180	2	170	45-70	In cakevorm
BROOD EN PIZZA
Wit brood	1	195	2	185	60-70
Roggebrood	1	190	1	180	30-45	In broodblik
Broodjes	2	200	2(1en3)*	175	25-40	Op bakplaat
Pizza	2	200	2	200	20-30	Op bakplaat
VLAAIEN
Pastavlaai	2	200	2(1en3)*	175	40-50	In bakvorm
Groentevlaai	2	200	2(1en3)*	175	45-60	In bakvorm
Quiches	1	210	1	190	30-40	In bakvorm
Lasagna	2	200	2	200	25-35	In bakvorm
Cannelloni	2	200	2	200	25-35	In bakvorm
VLEES
Rund	2	190	2	175	50-70	Op rooster
Varken	2	180	2	175	100-130	Op rooster
Kalf	2	190	2	175	90-120	Op rooster
Engelse rosbief
rood	2	210	2	200	50-60	Op rooster
medium	2	210	2	200	60-70	Op rooster
doorbakken	2	210	2	200	70-80	Op rooster
Varkenssschouder	2	180	2	170	120-150	Met zwoerd
Varkenssschenkel	2	180	2	160	100-120	2 steks
Lam	2	190	2	175	110-130	Bout
Kip	2	190	2	200	70-85	Heel
Kalkoen	2	180	2	160	210-240	Heel
Eend	2	175	2	220	120-150	Heel
Gans	2	175	1	160	150-200	Heel
Konijn	2	190	2	175	60-80	In stukken
Haas	2	190	2	175	150-200	In stukken
Fazant	2	190	2	175	90-120	Heel
Gehakt	2	180	2	170	tot.150	in broodblik
VIS
Forel/Zeebrasem	2	190	2(1en3)*	175	40-55	3-4 vissen
Tonijn/Zalm	2	190	2(1en3)*	175	35-60	4-6 files

(*) Indien u gelijktijdig meer dan een gerecht wilt bereiden, adviseren wij u deleze op de+tussen haakjes aangegeven niveaus te plaatsen.

Tijdindicaties zich exclusief voorverwarmen.

De lege oven.altijd 10 minuten voorverwarmen.

SOORT GERECHT	Hoeveelheid		Grillen		Bereidingsstijd in minutes
	Stuks	g.	3	temp.°C	1e kant	2e kant
Toumedos	4	800	3	MAX	12~15	12~14
Biefstuk	4	600	3	MAX	10~12	6~8
Worstjes	8	/	3	MAX	12~15	10~12
Varkenskarbonades	4	600	3	MAX	12~16	12~14
Kip (in twee halften)	2	1000	3	MAX	30~35	25~30
Kebabs	4	/	3	MAX	10~15	10~12
Kip (borst)	4	400	3	MAX	12~15	12~14
Hamburger*	6	600	2	MAX	20-30
*Voorverwarmen 5'00" Vis (filets)	4	400	3	MAX	12~14	10~12
Sandwiches	4~6	/	3	MAX	5~7	/
Toast	4~6	/	3	MAX	2~4	2~3

De aangegeven temperatenen zijn richtgetallen. Misschien要去en de temperaturen aangepast worden aan persoonlijke wensen.

Reiniging en onderhoud

Voordat u de oven schoonmaakt, de oven uitschakelen en lately afkoelen.

Het apparaat mag nicht schoongemaakt worden met een stoomreiniger.

Belangrijk: Voor elke reinigingshandeling de stekker van het apparaat absoluutuit het stopcontact halen.

Voor een lange levensduur van het apparaat is het noodzakelijk de volgende reinigingswerkzaamheden regelmatig te verrachten:

• Doe dit alleen bij een afgekoelde oven.
  Maak de geëmailleerde delen schoon met zeepsop.
• Gebruik geen schuurmiddelen.
• Onderdelen van roestvrij staal en de glasplaat droogwrijven met een zachte doeck.
• Bij hardnekkige vlekken normala verkrijgbare reinigingsmiddelen voor roestvrij staal of warmer azijn gebruiken.

Het email van de oven is uiterst duurzaam en in hoge mate resilient. De inwerking van hete fruitzuren (citroenen, pruimen of dergelijkke) kurenECHTER op de oppervlakken van email blijvende, matte en ruwe vlekken achefterlaten. Dergelijkke vlekken op het hoogglanzende oppervlak van het email hebbenECHter geen invloed op de functies van de oven. Reinig de oven grondig na elk gebruik. Zo kurz u verontreinigingen het makkelijkst verwijden. Verder inbranden worden daardoor voorkomen.

Schoonmaakmiddelen

Voordat u welke schoonmaakmiddelen dan ook voor uw oven gebruikt,要去 u controleren of ze geschikt zich en of hun gebruik worden aanbevolen door de fabrikant.

Schoonmaakmiddelen met bleekmiddel mogen NIET worden gebruikt odomat zij de toplaag van de oppervlakken dof hunnen makeen. Ook het gebruik van ruwe schuurmiddelen moet worden vermeden.

Schoonmaken van de buitenkant

Wrijf regelmatig over het bedieningspaneel, de ovendeur en de afdichting met een zachte doek die goed isuitgewrongen met warm water waaraan

een beetje vloeijaar wasmiddel is toegevoegd.

Om het beschadigen of verzwakken van de glazen ruiten te voorkomen, moet u het gebruik van de volgende middelen vermijden:

• Was-en bleekmiddlesen
• Geimpregneerde sponsjes die nicht geschickt zichen voor paffen met anti-aanbaklaag
• Brillo/Ajax sponsjes of schuursponsjes van staalwol
  Chemische ovensponsjes of spuitbussen
  Roestverwijderaars
  Vlekkenverwijderaars voor bad en goatsteen Maak het binnen- en buitenvenster van de deur schoon met een warm zeepsopje. Mocht het binnenvenster van de deur erg verontreinigd zijn, dan is het gebruik van een schoonmaakmiddel zoals Hob Brite aan te bevelen. Gebruik geen verfkrabbers om aangekoekt vuil te verwijderen.

Maak de ovendeur NIET schoon verwijl de glasplaten warm zijn. Als deze voorzorgsmaatregel zich worden nagekomen, dan kan de glasplaat verbrijzelen.

Als de glasplaat van de deur gebarsten is of diepe krassen heeft, dan wordt het glas minder sterk en moet het worden verrangen om te voorkomen dat het verbrijzelt. Neem contact op met de Klantenservice, die u graag advies zal gehen.

Ovenruimte

De@email basis van de ovenruimte kut u het best schoonmaken als de oven nog warm is.

Veeg de oven na elk gebruik schoon met een zache doek gedrenkt in warm water met een afwasmiddel. Af en toe is het echter nodig de oven grondiger schoon te make, gebruik waarvoor een in de handel verkrijgbare ovenreiniger.

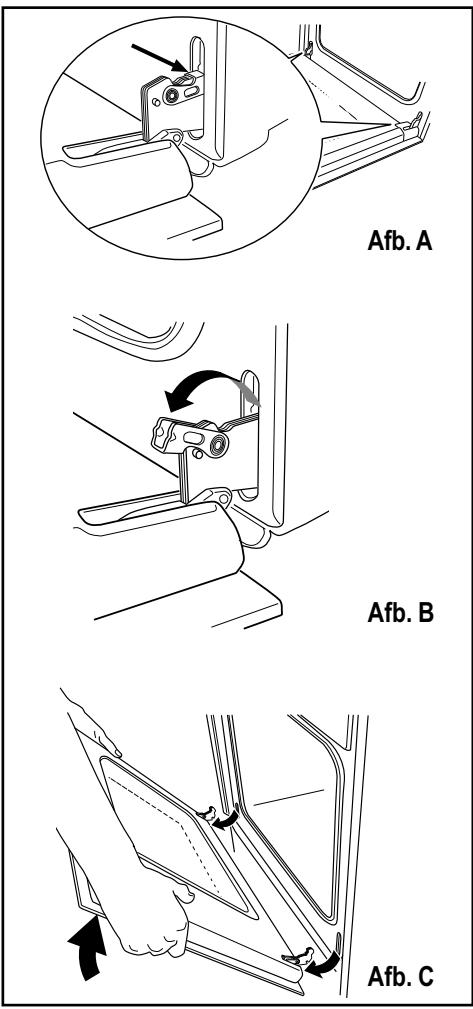

Reiniging van de ovendeur

Voordat u de ovendeur gaat schoonmaken, raden wij u aan deze los te maken van de oven.

Ga als volgt te werk:

1. zet de ovendeur helemaal open;
2. lokaliseer de scharnieren waarmee de deur aan de oven is bevestigd (Afb.A);
3. maak dekleine hendels op de scharmieren los endraai ze (Afb.B);
4. pak de deur aan beiden kanten vast, draai deze verwolgens langzaam maar de oven toe totdat deze half dicht is (Afb. C);
5. trek dan de deur zachtjes los van zichn plek (Afb.C);
6. leg de deur op een stevige ondergrond; Maak het glas van de deur alleen schoon met warm zeepsop en een zachtde doek. Gebruik nooit agressieve schuirmiddelen. Zet, nadat de schoonmaak voltooid is, de ovendeur weeop+zijn plaats, volg de procedure in de omgekeerde volgorde.

Apparaten van roestvrij staal of aluminium:

Wij adviseren u de ovendeur alleen schoon te makeen met een natte spons en hem daarna af te drogen met een zachte doeck.

Gebruik nooit staalwol, zuren of bijtende producten, deutsche kuren het ovenopppervlak beschadigen. Maak het bedieningsspaneel van de oven net zo voorzichtig schoon.

Vervanging van het ovenlampje

Koppel het apparaat los

Als het ovenlampje moet worden verrangen, dan要去it voldoen aan de volgende eisen:

Vermogen: 25 W,
Voltage: 230V (50 Hz),
- Hitbestendig tot 300^ C,
Soort aansluiting: E14.

Deze lampjes zijn verkrijgbaar bij de Klantenservice.

Het kapotte lampje verrangen:

1. Zorg ervoor dat de stekker uith het stopcontact is gehaald.
2. Druk het glazen dekseltje in en draai het gegen de klok in.
3. Verwijder het kapotte lampje en verrang dit door een nieuw.
4. Zet het glazen dekseltje terug en steek de stekker wee in het stopcontact.

Als er iets verkeerd gaat

Als het apparaat Niet goed werkkt, het volgende controlleren, voordat u contact opneemt met het Electrolux Servicecentrum:

PROBLEM	OPLOSSING
■ De oven schakelt nicht in.	◆ Controller of zowel de bereidingsfunctie als de temperatuur zijn ingesteld of ◆ Controller, of het apparaat goed aangesloten is en de schakelaar van het stopcontact of de netstroomtoevoer�de oven op AAN staan.
■ Het oventemperatuurlampje gaat nicht branden.	◆ Stel een temperatuur in met dethermostaatknop of ◆ Stel een functie in met de functieknop van de oven.
■ Het ovenlampje gaat nicht branden.	◆ Stel een functie in met de functieknop of ◆ Controller het lampje en verrang het, indien nodig (zie “Vervanging van het ovenlampje”)
■ De bereiding van de gerechten duurt te lang of ze worden te snuglaar.	◆ De temperatuur要去 aanegast worden of ◆ Volg het advies in de instructies op, met name het hoofdstuk „Practische Tips".
■ Stoom en condenswater slaan neer op de gerechten en de deur van de oven.	◆ Na afloop van de bereiding de gerechten nicht lan-ger dan 15-20 minutes in de oven laten staan.
■ De ovenventilator maakt lawaai.	◆ Controller of de rekken en het bakgerei Niet trillen gegen het achterpaneel van de oven.

Technische gegevens

Vermogen verwarmingselementen

Boven-/onderwarmte 1800 W

Hete lucht 1800 W

Grill 1650W

Ovenlampje 25W

Motor van de hete lucht-ventilator 25W

Motor koelventilator 25W

Totale aansluitwaarde 1875W

Werkspanning (50 Hz) 230 V

Inbouw

Hoopte 593-580mm

Breedte 560mm

Diepte 550mm

Oven

Hoopte 335mm

Breedte 405mm

Diepte 400 mm

Bruikbare inhoud oven 561

Instructies voor de installerateur

Inbouw en installmentie要去enuitgevoerd worden met strikteinachtneming van de geldendevoorschriften.Elke ingreep magslechtsplaatsvinden als het apparaatuitgeschakeld is. Ingrepen mogenuitsluitend verricht worden door eenerkend installeur.De fabrikant kan nicht aansprakelijkgesteld worden als deveiligheidsvoorschriften Niet opgevolgd worden.

Elektrische aansluiting

Let voor het aansluiten op het volgende:

• De zekering en de huisinstallatie moeten op de max. belasting van het apparaat berekend zijn (zie typeplaatje).
• De huisinstallatie moet voorzien zijn van een aardaansluiting overeenkomstig de geldende voorschriften.
• De wandcontactdoos (type Perilex als de oven in combinatie met een elektrische kookplaat is uitgevoerd) en demeerpolige installmentaeutomaat of groepsschakelaar要去en ook na de installmentie van het apparaat makkelijk bereikbaar zich.

Het apparaat wordt geleverd zonder aansluitsnoer.

Aan het snoer要去 een geschikte stekker worden gemonteerd.

Indien u een directe aansluiting op de elektriciteitsvoorziening (hoofdleiding) wenst, moet u een omnipolaire schakelaar, met een minimumafstand van 3 mm tussen de contactpunter, tussen het apparaat en de hoofdleiding monteren, die geschikt is voor de vereiste belasting en die in overeenstemming is met de geldende voorschriften.

De groen-gele aardingsdraad mag Niet worden onderbroken door de schakelaar en dient 2-3 cm langer te zich dan de andere draden. Het aansluitsnoer moet in ieder geval zodanig geplaatst

zijn, dat het nergens een temperatuur kan bereiken die 50^ hoger is dan de omgevingstemperatuur. Geschekte voedingskabels zijn de volgende typen, met inachtneming met de desbetreffende noodzakelijkke koperdoorsneden: H07 RN-F, H05 RN-F, H05 RR-F, H05 VV-F, H05 V2V2-F (T90), H05 BB-F.

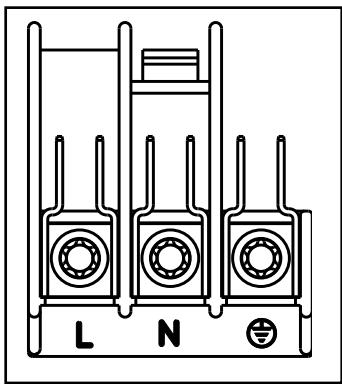

Klemmenbord

De oven is voorzien van een makkelijk toegankelijk klemmenbord, dat berekend is voor de werking op een eénfase-stroomvoorziening van 230 V.

Letter L - Onder stroom staande klem

Letter N- Neutrale klem

of E-

Aardeklem

Instructies voor de inbouw

Voor een onberispelijke werkung van het ingebouwde apparaat moet het inbouwmeubel resp. de uitsparing waarin het apparaat要去 worden ingebouwd geschikte afmetingen hebben.

In overeenstemming met de geldende voorschriften要去en alle delen, die de beschaming gegen aanraking van onder spanning staande en geisoleerde delen garanderen, zodenig bevestigd zich, dat ze Niet+zonder gereedschap verwijderd+kunnen worden.

Hierbij hoog teek de bevestiging van eventuele afsluitende kanten aan het begin of einde van een aanbouwlijn.

De bescherming gegen aanraking moet in ieder geval door het inbouwen gegarandeerd zijn.

Het apparaat kan met de achterkant resp. zichant gegen hogere keukenmeubelen, apparaten resp. wanden geplaatst worden. Aan de andere zichant mogen erECHTER geen andere apparaten of meubelen vandezelfde hoogte als het apparaat geplaatst worden.

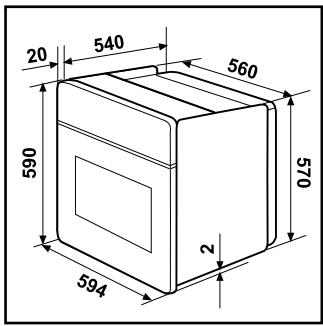

Ovenafmetingen (Afb. A)

Instructies voor de inbouw

Voor een onberispelijke werkung van het ingebouwde apparaat要去 het inbouwmeubel resp. de uitsparing waarin het apparaat要去 worden ingebouwd geschikte afmetingen hebben (Afb. B-C).

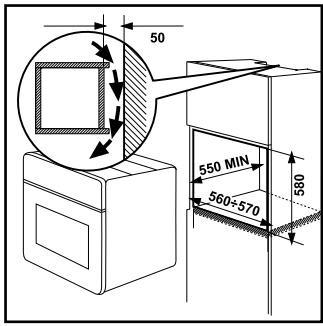

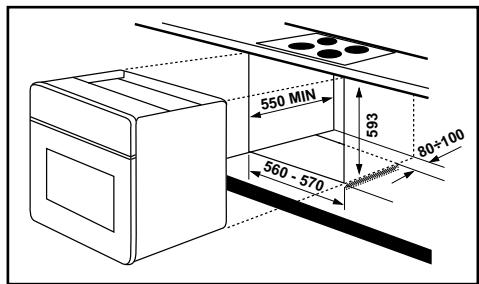

Bevestiging in het meubel

• Open de ovendeur;

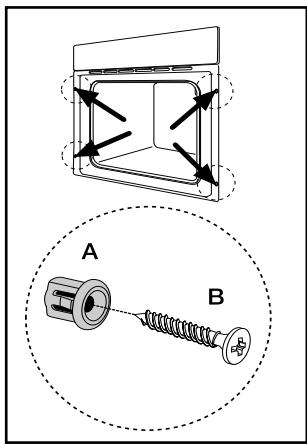

• bevestig de oven aan het inbouwmeubel door de vier afstandsstukken (Afb.D - A) die precies in de gaten van het frame passen, teplaatsen en deze daarna met de vier bijgeleverde houtschroeven (Afb. D - B) vast te zetten.

Afb.A

Afb. B
Afb.C

Afb. D

Garantie/serviceafdeling

België

WAARBORGVOORWAARDEN

Onze toestellen worden met de grootst möglichke zorgvuldigheid geprodueerd. Desondanks kan het voorkomen dat er een defect optreedt. Onze klantendienst za dit op verzoek herstellen, zowel binnen als buiten de waarborgtermijn. De levensduur van het toestel worden daardoor Niet negatief beinvloed.

Onderstaande waarborgvoorwaarden zijn gestoeld op de EU Richtlijn 99/44/EG en het Burgerlijk Wetboek. Deaaruit voortvloeieende rechten blijven onverlet.

Ook de waarborgverplichtingen van de verkoper maar de eindgebruiker blijven onaangetast.

Voor dit toestel verlenen wij waarborg volgens onderstaande voorwaarden:

1. Wij verhelpen kosteloos met inachtneming van de voorwaarden 2 tot en met 15 gebreken aan het toestel die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eindgebruiker. Deze waarborgvoorwaarden zijn Niet van toepassing in geval van professioneel of daarmee gelijk te stellen gebruik.
2. De waarborgprestatie houdt in dat het toestel kosteloos worden teruggebracht in de toestand die het had voor het defect optrad. Gebrekkige onderdelen worden hersteld of verrangen. Kosteloos verwangen onderdelen worden ons eigendom.
3. Het gebrek moet sterstond gemeld worden, om möglichke verdere schade te voorkomen.
4. Voor een beroep op waarborg dient het aankoopbewijs met aankoop- en/of leveringsdatum te worden overlegd.
5. De waarborg heißt geen betrekking op schade aan kwetsbare onderdelen, zoals (vitrokeramisch) glas, kunststof, rubber, die ontstaan is door onzorgvuldig gebruik
6. De waarborg heeft geen betrekking opkleine afwijkingen van de gestelde kwaliteit die voor de waarde en deugdelijkheid van het toestel onbeduidend zich.

7. De waarborg geldt evenmin voor schade veroorzaakt door:

8. chemische en elektrochemische inwerking van water,

9. abnormale milieuomstandigheden in het algemeen
10. voor het toestel oneigenlijke bedrijfsomstandigheden

11. contact met agressieve stoffen.

12. De waarborg hèleft geen betrekking op gebreken door transportschade die buiten onsze verantwoordelijkheid is ontstaan, Niet vakkundige installmentie of montage, verkeerd gebruik, gebrekkig onderhoud, of het nicht in acht nemen van de gebruiks- of montageaanwijzingen.

13. Hetrecht op waarborgervalt wanner het defect werdenvoorzaaktdoord herstelling of ingrependoorderden die Niet bevoegd ofiet deskundig zijn,of wanner het toestel voorzien ward vantoehoren of onderdelen die nicht origineel zich en daardoor een defect voorzaken.
14. Toestellen die gemakkelijk können worden vervoerd dienen te worden overhandigd of gezonden maar unsere klantendienst. Herstellung terplaatse kan slechts worden gesvraagd voor große of ingebouwde toestellen.
15. Indien het toestel zadanig is ingebouwd, ondergebouwd, opgehangen of geplaatst dat de benodigdearend voor het in- en uitbouwen samen meer dan 30 minuten bedraagt, dan worden de hierdoorontstane extra kosten aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormalein- of uitbouw komt ten lasting van de gebruiker.

16. Indien binnen de waarborgperiode de herstellung van hetzelfde gebrek meermaals mistrukt of de herstellungkosten disportioneel zich worden in overleg met de gebruiker een gelijkwaardige verranging geleverd. In geval van verranging behouden we ons hetrecht voor om een vergoeding te rekenen maar rato van de verstreken gebruiksperiode.

17. Herstelling onder waarborg hebigt geen verlenging van de waarborgtermijn noch aanvang van een neue waarborgtermijn tot gevolg.

18. Op herstellingen geben wij een waarborg van 12 maanden, uitsluitend op hetzelfde gebrek.
19. Verdere of andere rechten, in het bijzonder vergoeding van schade ontstaan buiten het toestel, zich uitgesloten voor zover een aansprakelijkheid Niet wettelijk is vastgelegd. In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het toestel Niet overtreffen.

Deze waarborgvoorwaarden gelden voor in Belgie gekochtene/of in gebruik zijnde toestellen. Indien een toestel maar het buitenland worden gebracht dient de gebruiker na te gaan of het toestel voldoet aan de technische voorwaarden ( o.a. spanning, freiendentie, installmentevoorschriften, gassoort, klimaatomstandigheden) in het betreffende land. Voor in het buitenland aangeschafte toestellen dient de gebruiker zich zelf te vergewissen van de bepalingen in Belgie. Noodzakelijkde gewenste aanpassingen vallen Niet onder de waarborg, en+kunnen nicht alttijd worden aangebracht.

Ook na afloop van de waarborgtermijn staat once klantendienst u ter beschikking.

Adres van once klantenservice BELGIÉ

		Tel:	Fax:
Electrolux Home Products Belgium	Consumer services	02/363.04.44	02/363.04.00
ELECTROLUX SERVICE			02/363.04.60
Bergensesteuenweg 719 1502 Lembeek
E-mail: [e-mail]

GRAND-DUCHÉ DE LUXEMBOURG

ELECTROLUX HOME PRODUCTS Consumer services Rue de Bitbourg. 7 L-1273 Luxembourg-Hamm E-mail: [e-mail]

00 35242431-1

0035242 431-360

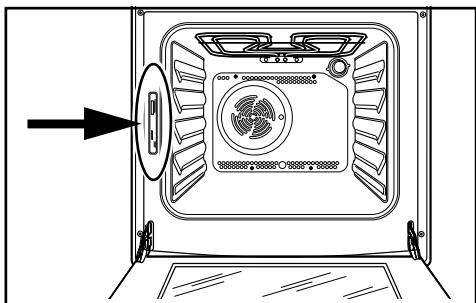

Service en onderdelen

Als het probleem na de beschreiben controles nicht kan worden opgelost, bel dan de dichtstbijzijnde klantenservice van de fabrikant en vermeld de aard van het defect, het model van het apparaat (Mod.), het Productienummer (Prod. Nr.) evenals het fabricagenummer (Ser. Nr.), die u op het typeplaatje van de oven vindt.

De originele verrangingsonderdelen van de fabrikant, die voorzien van het

volgende merkteken, vindt uuitsluitend bij de centrale van

onze klantenservice of bij

geautoriseerde onderdelenwinkels.

Europese Garantie

Dit apparaat worden door Electrolux in elk van de beschuer in deze handleiding genoemde landen gedurende de in het bij het apparaat behorende garantiebewijs genoemde periode of anderszins bij de wet gegarandeerd. Als u van een van deze landen verhuist maar een ander van de hieronder genoemde landen, verhuist de garantie op het apparaat met u mee. De volgende beperkingen zijn hierop van toepassing:

• De garantie op het apparaat begint op de datum van eerste aankoop van het apparaat. Deze datum dient te worden aangetoond door overlegging van een geldig, door de verkoper van het apparaat afgegeven aankoopbewijs.
• De garantie op het apparaat geldt voor bezelfdeperiode en in bezelfde mate voor arbeidsloan en onderdelen als van toepassing in uw nieuwe land van vestiging op dit specifieke model of deze specifieke série apparaten.
• De garantie op het apparaat is personlijk, geldt dus voor de oorspronkelijke koper van het apparaat en kan nicht worden overgedragen op een andere gebruiker.
• Het apparaat worden geinstalleerd en gebruikt in overeenstemming met de door Electrolux afgegeven instructies en worden alleen in huis gebruikt, dat wil zaggen, het apparaat worden nicht gebruikt voor commerciele doeleinden.
• Het apparaat worden geinstalleerd in overeenstemming met alle relevante voorschriften die in uw血液循环 land van vestiging van kracht zich.

De voorwaarden van deze Europese garantie tasten geen van de aan u bij de wet verleende rechten aan.

www.electrolux.com

Albania	[phone]	Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien	[phone]	Bergensesteenweg 719, 1502 Lembeek
Česká republika	[phone]	Budějovická 3, Praha 4, 140 21
Danmark	[phone]	Sjællandsgade 2, 7000 Fredericia
Deutschland	[phone]	Muggenhofer Str. 135, 90429 Nürnberg
Eesti	[phone]	Pärnu mnt. 153, 11624 Tallinn
Espana	[phone]	Carretera M-300, Km. 29,900 Alcalá de Henares Madrid
France	www.electrolux.fr
Great Britain	[phone]	Addington Way, Luton, Bedfordshire LU4 9QQ
Helas	[phone]	4, Limnou Str., 54627 Thessaloniki
Hrvatska	[phone]	Slavonska avenija 3, 10000 Zagreb
Ireland	[phone]	Long Mile Road Dublin 12
Italia	[phone]	C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija	[phone]	Kr. Barona iela 130/2, LV-1012, Riga
Lietuva	[phone]	Ozo 10A, LT 08200 Vilnius
Luxembourg	[phone]	Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland	[phone]	Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge	[phone]	Rislokknv. 2, 0508 Oslo
Österreich	[phone]	Herziggasse 9, 1230 Wien
Polska	[phone]	ul. Kolejowa 5/7, Warszawa
Portugal	[phone]	Quinta da Fonte - Edificio Gonçalves Zarco - Q 35 -2774-518 Paço de Arcos
Romania	[phone]	Str. Garii Progresului 2, S4, 040671 RO
Schweiz - Suisse - Svizzera	[phone]	Industriestrasse 10, CH-5506 Mägenwil
Slovenija	[phone]	Gerbičeva ulica 98, 1000 Ljubljana
Slovensko	[phone]	Electrolux Slovakia s.r.o., Electrolux Domace spotrebije SK, Seberíniho 1, 821 03 Bratislava
Suomi	www.electrolux.fi
Sverige	[phone]	Electrolux Service, S:t Götransgatan 143, S-105 45 Stockholm
Türkije	[phone]	Tarlabaşi caddesi no : 35 Taksim İstanbul
Rüssenia	[phone]	129090 Moskva, Олимпийскрипостект, 16, Бulg "Олимник"

Nosusyouremercionsd'avoirchoisi cetappareil.
