KRT 60 b n w - Afzuigkap ZANKER - Gratis gebruiksaanwijzing en handleiding

Merk	Zanker
Model	KRT 60 b n w
Producttype	Afzuigkap
Afmetingen (B x D x H)	60 x 50 x 12 cm
Netto gewicht	10 kg
Voeding	220-240 V, 50 Hz
Motorvermogen	150 W
Aantal snelheden	3
Verlichting	LED, 2 x 3 W
Afvoermodus	Buitenafvoer of recirculatie
Maximaal luchtdebiet	650 m³/h
Geluidsniveau (max)	65 dB(A)
Type vetfilter	Metalen, vaatwasmachinebestendig
Koolstoffilter	Optioneel, vervanging om de 3-6 maanden
Onderhoud en reiniging	Reinig regelmatig de vetfilters en het buitenoppervlak
Veiligheid	Automatische uitschakeling na 24 uur continu gebruik (afhankelijk van model)
Reserveonderdelen beschikbaar	Vetfilters, koolstoffilters, LED-lampen
Repareerbaarheid	Repareerbaarheidsindex niet meegedeeld

Veelgestelde vragen - KRT 60 b n w ZANKER

Hoe installeer ik de afzuigkap Zanker KRT 60 b n w?

De installatie moet door een gekwalificeerde professional worden uitgevoerd. De afzuigkap wordt aan de muur of onder een kast bevestigd. Zorg ervoor dat u de veiligheidsafstanden in acht neemt (min. 65 cm boven een gasfornuis, 50 cm voor elektrisch).

Hoe reinig ik de vetfilters?

De metalen vetfilters zijn vaatwasmachinebestendig (programma 65°C) of met de hand te reinigen met warm water en afwasmiddel. Laat ze drogen voordat u ze terugplaatst.

Wanneer moet het koolstoffilter worden vervangen?

Voor recirculatiemodus moet het koolstoffilter elke 3 tot 6 maanden worden vervangen, afhankelijk van het gebruik. Op sommige modellen kan een verzadigingsindicator aanwezig zijn.

Hoe vervang ik de LED-lamp?

De geïntegreerde LED-verlichting vereist contact met een professional voor vervanging. Het wordt aanbevolen om het juiste onderdeel bij de fabrikant te bestellen.

Wat te doen als de afzuigkap niet aangaat?

Controleer de stroomtoevoer (zekering, aardlekschakelaar). Als de verlichting werkt maar de motor niet, kan de motor defect zijn. Neem contact op met de klantenservice.

Maakt de afzuigkap lawaai?

Het geluidsniveau varieert per snelheid, tot 65 dB(A) op maximale snelheid. Een abnormaal geluid kan duiden op een vervuild filter of een loszittend onderdeel.

Is er een externe afvoerleiding nodig?

Nee, de afzuigkap kan in recirculatiemodus werken: de lucht wordt via een koolstoffilter gefilterd en terug de kamer in geblazen. Een afvoerleiding is nodig voor de afvoermodus.

Hoe gebruik ik de bedieningstoetsen?

Gebruik de drukknoppen of de schuifregelaar om de snelheid (1, 2 of 3) te selecteren en de verlichting aan/uit te zetten. Raadpleeg de handleiding voor details.

Wat is de garantie op de Zanker afzuigkap?

De wettelijke garantie is 2 jaar. Een verlengde garantie kan worden aangeboden afhankelijk van de verkoper. Bewaar uw aankoopbon.

Waar vind ik reserveonderdelen?

Ga naar de website van de fabrikant of neem contact op met een erkende dealer. De onderdeelnummers staan in de handleiding.
Gebruik alleen originele onderdelen.

GEBRUIKSAANWIJZING KRT 60 b n w ZANKER

2 - AANWIJZINGEN VOOR DE INSTALLATIE 28

2.1 - Openen en verwijderen van het rooster 28
2.2 - Montage onder een keukenkastje 28
2.3 - Montage aan de wand 28
2.4 - Keuze afzuigen of cirkuleren 29
2.5 - Elektrische aansluiting en controle van de werking 29

3 - HET GEBRUIK 30

4 - ONDERHOUD .... 30

4.1 - Het filter 30
4.2 - Het koolstofffilter 31
4.3 - De verlichting 31
4.4 - Schoonmaken 31

GENERALIDADES 32

Deze kap is geschikt om aan de muur te worden geïnstalleerd, boven een kookplaat die tegen een wand is geplaatst. Hij kan worden gebruikt in de afzuigversie (afvoer naar buiten) of in de filterversie (recycling binnen). In de winter kan het wenselijk zijn de kap als cirkulatiekap te gebruiken; de prestatie is dan wel aanzienlijk minder dan bij gebruik als afzuigkap. Het is bovendien van uiterlijk belang dat de installatie van de wasemkap door een vakman uitgevoerd wordt. De fabrikant wijst iedere verantwoordelijkheid voor schade, die te wijten is aan een niet juiste of niet volgens de regels uitgevoerde installatie, af.

1 - VEILIGHEIDSMAATREGELEN

1.1 - Sluit de inbouwgroep niet aan, aan voor verbrandings bestemde afvoerkanalen aan (CVC, schouwen, enz.).
1.2 - Verzeker er U van dat de netsapning met de in de inbouwgroep aangegeven spanning overeenstemt.
1.3 -De inbouwgroep met een tweepolige schakelaar voorzien van min. 3mm contactopeningen, aan het elektriciteitsnet verbinden.
1.4 - Vergewis er U van voor geaarde wasemkappen, is het noodzakelijk na te gaan.
1.5 - De wasemkappen van Klasse II hebben een dubbele isolering: zij mogen niet worden verbonden met een geaarde stekker, maar moeten worden aangesloten met een eenvoudige tweepolige stekker.
1.6 - De minimum veiligheidsafstand tussen kookplaat en inbouwgroep is 65 cm.
1.7 - Flambeer niet onder de inbouwgroep.
1.8 - Gedurende hun gebruik, frituurpannen in het oog houden: oververhitte olie is ontvlambaar.
1.9 - Haal de stekker uit het stopkontakt of schakel de hoofdschakelaar uitalvorens eender welke reinings- of onderhoudswerkzaamheid uit te voeren.
1.10- Indien in hetzelfde vertrek hetzij een inbouwwasemkap alsook een niet elektrisch aangedreven apparaat (zoals b.v. gasapparaten) geinstalleerd zijn, is het noodzakelijk een aangepaste verluchting van het vertrek te voorzien. Om geen gevaar te lopen, mag de ruimtelijke depressie 0,04 mbaar niet overschrijden. Op deze wijze voorkomt U een terugkeer van uitlaatgassen.

2 - AANWIJZINGEN VOOR DE INSTALLATIE

2.1 - Openen en verwijderen van het rooster

Om het rooster te openen schruift u de twee schruifjes, links en rechts, naar de richting van het midden van de kap. Het rooster kan nu omlaag geklapt worden en blijft op de achterstiften hangen. Om het rooster geheel te verwijderen schuift u de rechterkant iets naar u toe waardoor de stift uit de sleuf vrijkomt.

2.2 - Montage onder een keukenkastje

Er zij twee mogelijkheden:

a) Door middel van de bijgeleverde schroeven 3,5 x 16 mm vanuit het keukenkastje; dan moet u eerst door middel van de boormal gaatjes in de bodem van het kastje boren.
b) Door middel van niet bijgeleverde korte houtschroeven vanuit de kap; kan moet u eerst het rooster verwijderen, de kap op z'n plaats houden en de slobgaten onder op de bodem van het kastje aftekenen. Vervolgens draait u de schroeven in de bodem en schuift u de kap, door middel van de slob-gaten, over de schroeven. Schroeven nu aantrekken.

2.3 - Montage aan de wand

Er zijn twee mogelijkheden:

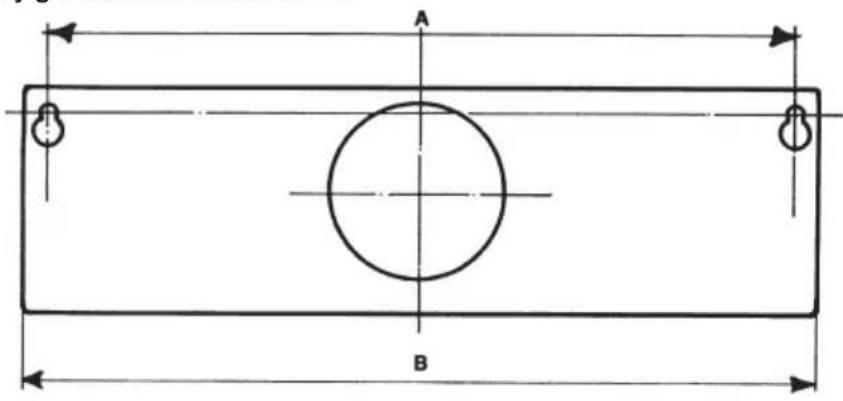

a) Direkte montage tegen de wand, door middel van de slobgaten in de achterkant van de kap. Door middel van de boormal of aftekenen vanuit de kap, boort u twee gaten van tenminste 8 mm in de wand. Dan plaatst u de bij de gebruikte boormaat behorende pluggen en draait u schroeven tot op 5 mm in de pluggen. Vervolgens hangt u de kap, door middel van de slobgaten over de schroefkoppen en trekt de schroeven aan.
b) Montage door middel van ophangbeugels. Dit setje is als accessoire apart leverbaar. Zie de daarbij geleverde instrukties.

B mm.	500	550	600	700	800	900	1000	1200
A mm.	468	518	568	668	768	868	968	1168

2.4 - Keuze afzuigen of cirkuleren

a) Afzuigen:

Afhankelijk van het model is de kap uitgerust met een 100 mm ∅ of 120 mm ∅ flens voor de aansluiting van een slang of buis. De opening welke niet benut wordt moet met het meegeleverde deksel afgesloten worden. Voor de plaatsbepaling van het doorvoergat in de wand (achter-afvoer) of in het keukenkastje (boven-afvoer) gebruikt u de boormal. De schuifhendel in het ventilatorhuis schuift u naar links, dat is de positie «afzuigen» (B). U gebruikt geen koolstofffilter.

b) Cirkuleren:

Een eventueel aangesloten afvoerslang- of buis behoeft niet verwijderd of afgesloten te worden. De afsluiting naar buiten gebeurt inwendig zodra u de schruifhendel in het ventilatorhuis naar rechts schuift, dat is de positie «cirkuleren» (A). Ten behoeve van de geurverwijdering plaatst u een, als accessoire leverbaar, koolstofffilter op het ventilatorhuis Afhankelijk van het model wordt het koolstofffilter levestigd door middel van een bajonetbevestiging (draaiende beweging) of door middel van een centrale schroef.

2.5 - Elektrische aansluiting en

controle van de werking

1 - De waarschuwingen onder 2.2, 2.3, 2.4 en 2.5 en paragraaf 2 betreffende de veiligheid moeten nauwgezet in acht worden genomen.

2 - Wanneer de elektrische aansluiting eenmaal is uitgevoerd, moet worden nagegaan of de verlichting, de aanschakeling van de motor en het veranderen van de snelheid correct functioneren.

3.1 - De bedieningsschakelaars op het bedieningspa-neel wijzen de weg vanzelf. Afhankelijk van het model is uw wasemkap uitgevoerd met twee of meer snelheden. Wij adviseren u om tijdens het koken de hoogste snelheid te kiezen. Indien u de kap «cirkulerend» gebruikt, advi-seren wij u om na het koken de kap nog circa een half uur op een lagere of laagste snelheid in werking te laten. De verlichting kunt u onafhankelijk van het in werding zijn van de kap in- of uitschakelen.
3.2 - Leest u nog even de punten 1.2, 1.5, 1.6 en 1.7.

4 - ONDERHOUD

Korrekt onderhoud bevordert de goede werking van de kap en is voor de veiligheid op langere termijn belangrijk.

4.1 - Het filter

Het vetfilter bevindt zich, door veerstrippen vastgehouden, aan de binnenkant van het rooster. Omwille van brandveiligheid en goed werkings-rendement is het beslist noodzakelijk dat het vetfilter gewassen of vervangen wordt. Wij wijzen er op dat zich ophopend vet in brand kan vliegen. In principe zijn er drie soorten vetfilters. Afhankelijk van het model is uw wasemkap met één daarvan uitgerust. De andere soort is als accessoire leverbaar.

a) Een dun, cirka 1 mm, vetfilter van kunststofvezel mag niet gewassen worden, maar moet u minstens iedere twee maanden vervangen. Soms zijn deze filters voorzien "verzadigings-indikatoren"; dat kunnen strepen of stippen zijn die verkleuren zodra het filter vol raakt.
b) Een dik, cirka 10 mm, vetfilter van kunststof-vezel mag, in lauwwarm water en wat wasmiddel, 5 tot 6 keer gewassen worden. Doet u dat in ieder geval minstens elke twee maanden. Op natuurlijke wijze laten drogen vóór u het in het rooster terugplaatst. Niet in de droogstrommel of over een radiator drogen. Een metaalvetfilter kunt u iedere maand rei-nigen met warm water en een huishoudschoon-maakmiddel of afwasmiddel. Reinigen in de afwasmachine is geen bezwaar. Goed laten drogen vóór u het in het rooster terugplaatst.

4.2 - Het koolstofffilter

Het koolstofffilter, wat u gebruikt indien u de kap "cirkulerend" laat werken, dient om geurente absorberen. Ook dit filter raakt op een gegeven moment verzadigd met stoffen die zowel uit het voedsel als uit verbrandingsresten (gas) afkomstig zijn. Door chemische reakties met het koolstof kunnen, bij verzadiging, gevaarlijke stoffen in het filter onstaan die zich in het vertrek kunnen verspreiden. Wij adviseren u dan ook dit filter, afhankelijk van hoe vaak u de kap gebruikt, 2 tot 4 keer per jaar te vervangen. Bovendien werkt een vers filter uiteraard veel beter dan een verzadigd filter.

4.3 - De verlichting

Afhankelijk van het model is uw wasemkap met één of twee verlichtingslampjes uitgerust. Neem, vóór een lampje vervangt, even de steker uit het stopkontakt. Het vervangende lampje mag niet groter in vermogen (watt) zijn dan op het typeplaatje (achterin de kap) staat aangegeven.

4.4 - Schoonmaken

De buitenkant van de kap kunt u, naar behoefte, schoonmaken met lauwwarm water en een huishoudschoonmaakmiddel wat niet krast. Neem, zeker als u ook de binnenkant gaat schoonmaken, eerst de steker uit het stopkontakt. Gebruik geen drijfnatte, maar een vochtige doek.
