GEBRUIKSAANWIJZING HI 10 AIRLUX

AANWIJZING VOOR GEBRUIK EN INSTALLATIE

DESCRIPTION

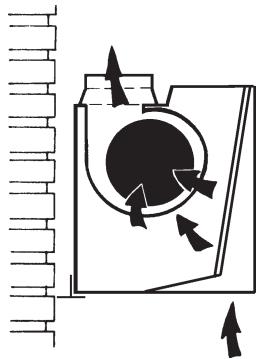

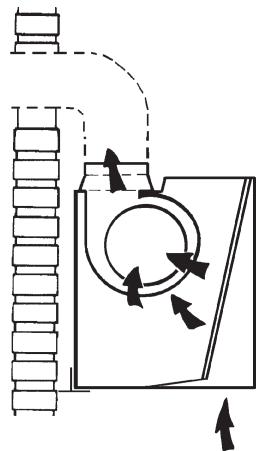

Het apparaat kan in de filterversie of de afzuigversie worden geleverd. In de Filter-versie (Afb. 1) worden de lucht en dampen die door het apparaat worden afgevoerd gezuiverd door de koolstoffilters (of polyurethaan filters) en wee teruggebracht in het vertrek. In de Afzuigversie (Afb. 2) worden de dampen en keukengeuren rechtsstreeks maar buiten afgevoerd door een afvoerpijp door de wand/het plafond. Het gebruik van koolstoffilters (of polyurethaanfilters) is dan dus Nieteer nodig.

INSTALLATIE

Om de installmentie te vergemakkelijnen要去 het rooster of de vetfilters worden verwijderd (afhankelijk van het aangeschafte model) en要去 het voordeurjie worden gedemonteerd.

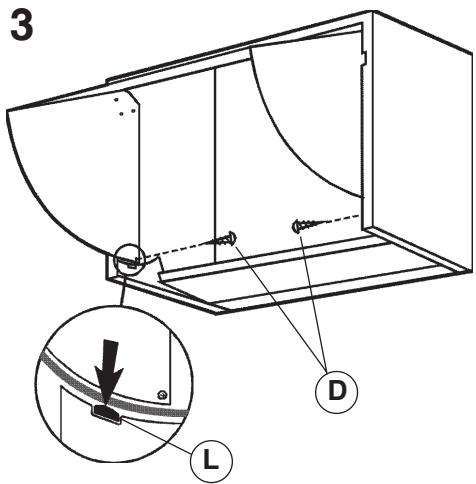

Demontage van het deurje: open het deurje door het waar voren te trekken; verwijder de 2 schroeven D door van binnenuit te werk te gaan, zoals op Afb. 3. Houd het lipje L maar beneden en haal het deurje uit de geleiders.

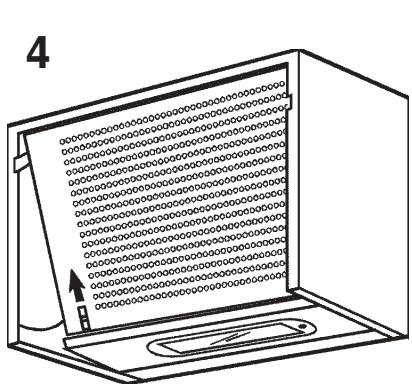

Demontage van het rooster: open het deurtje door het waar voren te trekken en verplaats de 2 plastic vergrendelingen omhoog (Afb. 4).

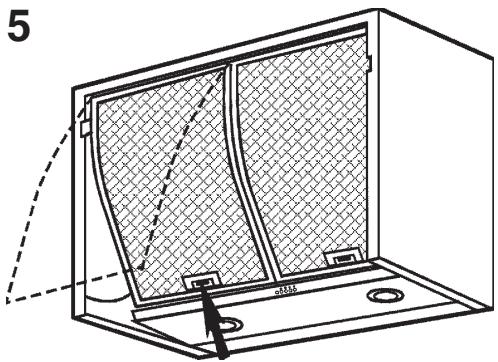

Demontage vetfilter: open het deurtje door het waar voren te trekken; duw de vergrendeling in correspondentie met de handgreep omhoog en haal het filter weg (Afb. 5).

Essentiele eisen voor de montage: -bereid de elektrische aansluiting voor. -als uw apparaat in Afzugversie worden geinstalleerd, moet een gat worden voorbereid voor de luchtafvoer.

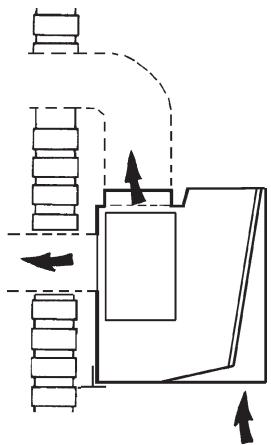

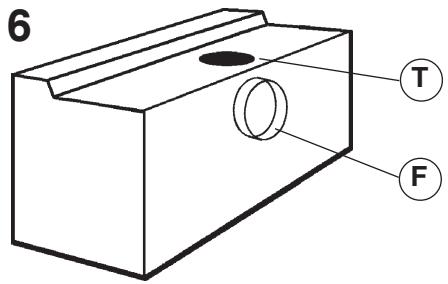

In de afzuiqversie (alleen voor het model op Afb. 4) kan de lucht worden afgevoerd via de wand of omhoog; als de luchtafvoer via de wand plaatsvindt,要去 de flens (F) op de achterkant worden geplaatst en de dop (T) op het apparaat (Afb. 6); als de lucht waar boven wordt afgevoerd,要去 u het omgekeerde doein.

Alvorens het apparaat te installereren要去en (alleen voor het model op afb. 5):

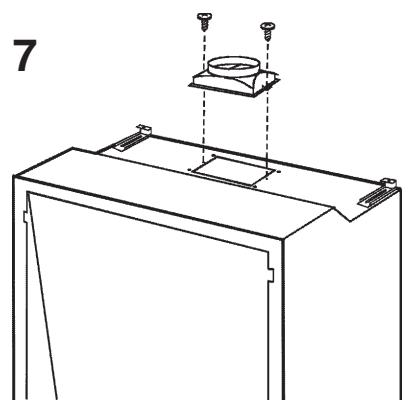

• afb. 7: de flens op het apparaat monteren met behulp van de 2 schroeven (bijgeleverd).

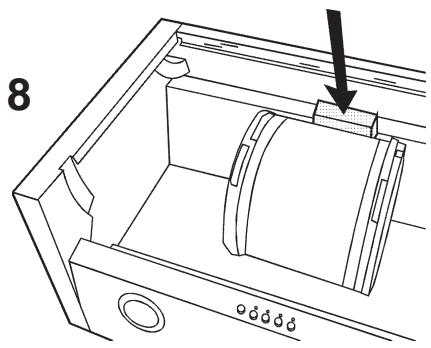

• afb. 8: het paneel van polystyreen verwijderen dat in het apparaat zit.

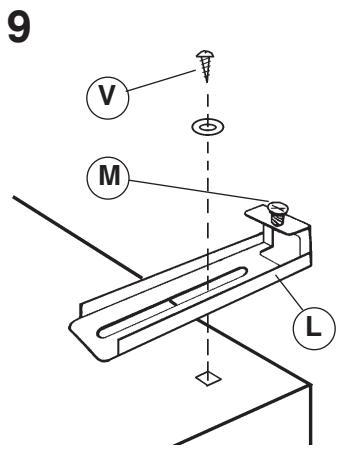

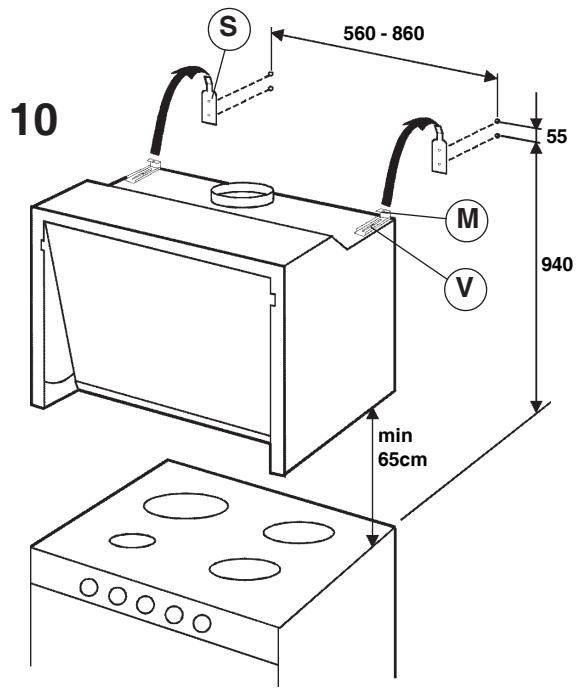

Montage: controller of de beugels L aan het apparaat gemonteerd zich (Afb. 9); bevestig hen anders met 2 metrische schroeven (V) met schijfjes) (alle bijgeleverd); controller bovendien of de 2 metrische schroeven (M) gemonteerd zich. Als we in aanmerking nemen dat de afstand tussen het apparaat en de kookplaat minstens 65 cm dient te bedragen,要去en de 2 beugels S (bigeleverd) aan de wand worden bevestig met behulp van de schroeven en pluggen (bigeleverd) - zie Afb. 10. Haak het apparaat aan de 2 beugels; voor uitlijning met bovenkastjes of uw keuken-meubels kunt u het apparaat in hoogte verstellen door aan de schroeven A te draaien M, en in diepte door aan de schroeven V te draaien (Afb. 10). Controller alvorens de schroeven volledig te spannen, te afstand tussen het apparaat en de wand; gebruik indien nodig het bijgeleverde afstandsstuk.

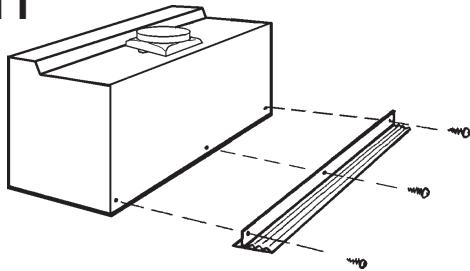

Bevestiging van het afstandsstuk: snij het afstandsstuk op de gewenste maat; haak het apparaat los van de wandbeugels en bevestig het afstandsstuk op de achterkant van het apparaat met de 3 bijgeleverde schroeven (Afb. 11).

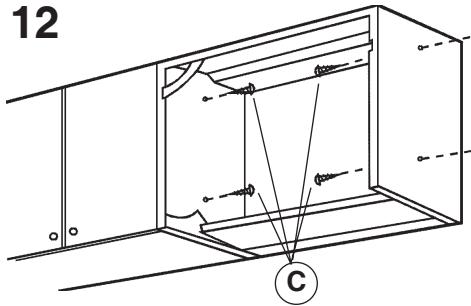

Koppel het apparaat waar vast aan de wandbeugels en span de schroeven M en V hebelaal (Afb. 10). Ga over tot definitieve bevestiging door het apparaat vast te zetten aan de bovenkastjes met de 4 schroeven C (Afb. 12).

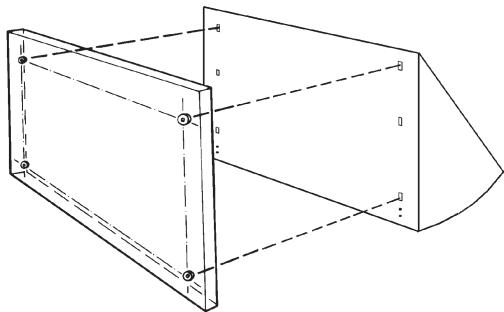

Bevestiging van het houten deurjie: zaag het houten paneel op de gewenste maat en bevestig hem met 4 schroeven aan het deurjie van het apparaat (zie de maten op Afbeelding 13).

Installatie van de koolstofffilters ( of poly-urethaan). In het geval dat u voor de filtreer-versie hebegt gekozen, controllerer dat de koolstofffilters zich geinslaere; in het geval dat ze ne wet geinslaere maar als volgt handelen voor de montage: afhankelijk van de versies, de filtreer-kap is van verschillende koolstof-filter types voorzien:

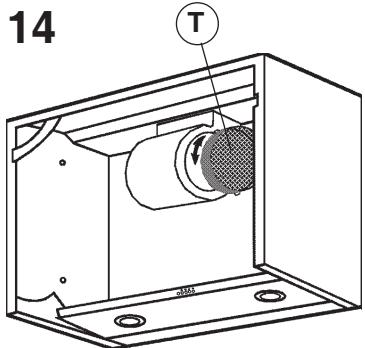

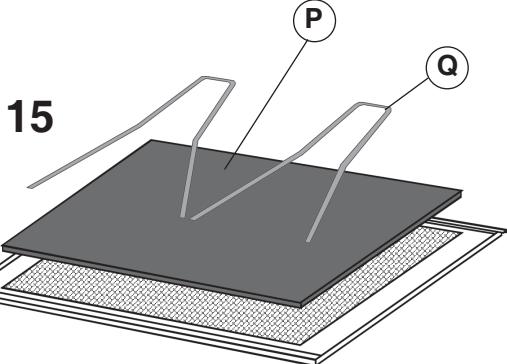

Ronde koolestof-filters (Afb. 14T); voor de montage, aan de motorgroep haken en met een draaibeweging blokkeren. Wand-filter in poly-urethaan (Afb. 15P); voor de montage,plaats hem aan de binnenkant van het rooster, vastzetten met de metalen bijgeleverden filter-klemmen (Afb. 15Q).

Gebruik voor de werkinq in de afzuiigversie een flexible slang die flens van het apparaat verbindt met de luchtafvoeropening (die al erder gemaaktis); gebruik voor de filternversie een flexible slang die flens van het apparaat met de bovenkant van het bovenkastje verbindt.

Hermonteer na de installmentie het Voordeurjte weeer en breng de elektrische aansluiting tot stand.

WERKING

Alle versies hebben een automatische werkung van de motor door opening en sluiting van het Voordeurte. Open: apparaat werkt - Gesloten: apparaat werkt nicht.

Bedieningselementen (afb. 16):

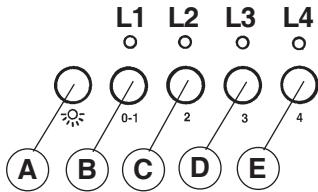

A) ON/OFF lampen. Deze toets worden ook gebruikt voor de functie alarm vetfilter en koolstofffilter.
Filteralarm: Na 30 uren werkung van de motor,icht de RODE led L1 ROSSO op en blijft branden gedurende 30^ (de vetfilter moet worden gereinigd).
Na 120 uren werkung van de motor, knippert de RODE led L1 gedurende 30^ (de koolstofffilter moet worden verrangen, voor zover de afzuigkap hiervan voorzij is). Het filteralarm is ALLEEN merkbaar wanneer de motor UIT is. Het filteralarm wordt teruggesteld (reset URENTELLER) door de toets A gedurende 2^ ingedrukt te houden.
B) Door de toets B in te drukken, start de motor op de eerste snelheid. De snelheid wordt aangegeven door de brandende GROENE Led L1. Als hij 2^n ingedrukt gehouden wordt, stopt de motor. Wanneer er een keer op wordt gedrukt, met brandende led, treedt de timerfectie in werkig (motor aan gedurende 5^ ), wat wordt aangegeven door de knipperende led. Om de timerfectie uit te schaken, nogmaals drukken.
C) Door de toets C in te drukken, start de motor op de tweede slenlheid. De slenlheid wordt aangegeven door de brandende GROENE Led L2. Wanner er een keer op wordt gedrukt, met brandende led, treedt de timerfunctie in werkig (motor aan gedurende 5^ ), wat wordt aangegeven door de knipperende led. Om de timerfunctie uit te schakelen, nogmaals drukken.
D) Door de toets D in te drukken, start de motor op de derde slenlheid. De slenlheid wordt aangegeven door de brandende GROENE Led L3. Wanner er een keer op wordt gedrukt, met brandende led, treedt de timerfunctie in working (motor aan gedurende 5^ ), wat wordt aangegeven door de knipperende led. Om de timerfunctie uit te schakelen, nogmaals drukken.
E) Door op de toets E te drukken, start de motor op de vierde spelheid. De spelheid worden aangegeven door de brandende GROENE Led L4. Wanner er een keer op wordt gedrukt, met brandende led, treedt de timerfunctie in werkung (motor aan gedurende 5^ ), wat worden aangegeven door de knipperende led. Om de timerfunctie uit te schakelen, nogmaals drukken.

Vet filter/s: bijzondere zorgClient te worden besteed aan de vetfilter die regelmatig moeten worden schoongemaakt, wanneer het alarm "vetfilters"verschijt. Voor instructements over het alarm van de filters,zie de paragraaf Bedieningselementen. Afhankelijk van de versies, die kap is van verschillende vetfilters voorzien:

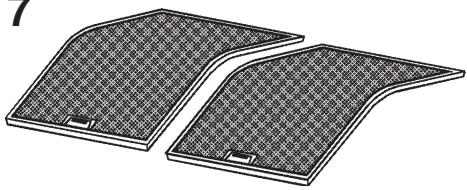

Metalen modulaire filters (van het type aangegeven in Afb. 17): Voor het wegemen van het filter: het voordeurtje openen door het maar voren te trekken en de filters wegemen doore klemmaar boven te drukken in overeenkomstmeth handvat. Was de filters met een zachtwasmiddel. Na de reiniging van de vetfilters, om de uurtelling opniewu te starten (RESET), de knop A ongeveeer 2 seconden ingedrukt honden verwijt het LED knippert.

Metalen wand-filter (van het type aangegeven in Afb. 18N): dit filter is van metaal en is aan de binnenkant van het metalen rooster geplaatst. Voor het verwijderen van het filter: het Voordeurjte openen door hetaar voren te trekken en de 2 klemmen in plastic van het rooster (Afb. 4) maar boven te verplaatsen. Neem de metalen filter-klemmen weg (Afb. 18Q) en het filter uitnemen. In de filtrreer-versie, om het filter te bereiken is het nodig ook het filter in poly-urethaan weg te nemen. Na de reiniging van de vetfilters, om de uurtelling opnieuw te starten (RESET), de knop A ongeveeer 2 seconden ingedrukt honden terwijl het LED knippert.

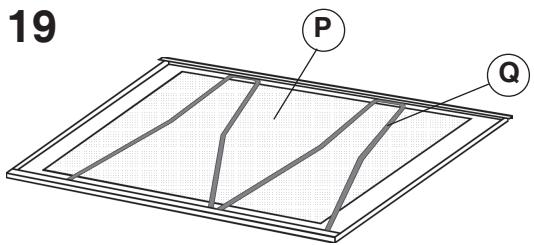

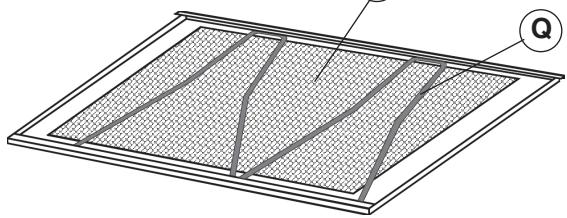

Synthesch wand-filter (van het type aan geveen in Afb. 19P): dit filter is in synthetisch wit verzel en aan de binnekant van het metalen rooster geplaatst; kan Niet gewassen worden, maar moet regelmatin vergangen worden in verhouding met het gebruik (minstens elke twee maanden). Indien het synthetische filter Niet geheel wit is, maar gekleurden gedeelten bezit (strepen of rondje), is het een filter met verzadigings verschijselen, verrang het waarom wanner de gekleurden gedeelten zichtaar zijn vanaf de buitenkant van het apparaat. Voor het wegemen van de synthetische filters; open het voordeurtje door het্তান oer te trekkennen de 2 klemmen in plastic van het rooster (Afb. 4) waar boven te verplaatsen. De metalen filter-klemmen (Afb. 19Q) wegemen. In de filtreer-versie is het nodig ook het filter in poly-urethaanweg te nemen.

Koolstoffilters (of poly-urethaan): als het apparaat gebruikt worden in deilterversie,要去en de koolstoffilters (of polyurethaan) periodiek worden verrangen,ewaren het alarm "koolstoffilters"verschijnt. Voor instructies over het alarm van de filters, zie de paragraaf Bedieningselementen. Afhankelijk van de versies, de kap is van verschillende types koolstofffilters voorzien:

Ronden koolstof-fitters (Afb. 14T); om de ronden koolstof-filters te bereiken, de ante-vetfitters wegnemen door de klem waar boven te duwen in overeenkomst met het handvat (Afb. 5); de koolstof-filters van motor-groep loshaken met een

draai-beweging.

Poly-urethanean wand-filter (Afb. 15P); om het filter in poly-urethaan te bereiken, het rooster wegemen door de 2 klemmen in plastic (Afb. 4) maar boven te verplaatsen; aan de binnenkant van het rooster de metalen filter-klemmen (Afb. 15Q) oplichten zodate het filter in poly-urethaan vrijkomt.

Verlichting: raadpleeg afb. 20 of afb. 21, afhankelijk van het door u aangeschafte model.

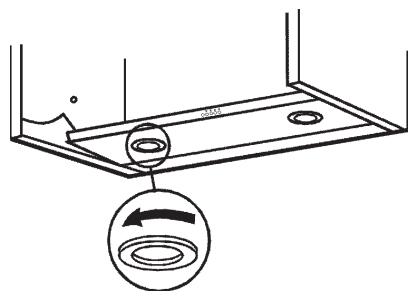

Afb. 20: voor het demonteren van de halogenlampjes, schroef de ringmoer gegen de klok in los. Vervang hem door lampjes van hetzelfde type.

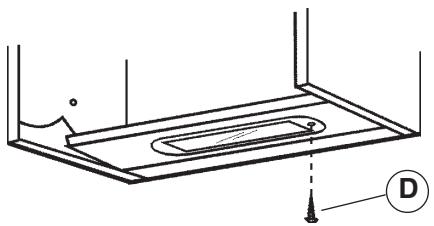

Afb. 21: voor het demonteren van gloeilampjes, verwijder de lampenkap door de schroef D los te draaien. Vervangen door lampjes van hetzelfde type.
