Type product	Inductiekookplaat
Merk	AIRLUX
Model	ATI322WH
Afmetingen (B x D x H)	290 x 510 x 4 mm
Elektrische voeding	230 V ~ 50/60 Hz, 16 A
Totaal vermogen	3700 W
Aantal kookzones	2
Diameter voorste kookzone	170 mm
Diameter achterste kookzone	220 mm
Nominaal vermogen voorste kookzone	1400 W
Nominaal vermogen achterste kookzone	2300 W
Booster vermogen (achterste kookzone)	3000 W
Type bediening	Aanraaktoetsen
Functies	Booster, timer, kinderslot, panherkenning, restwarmte-indicator
Oppervlaktemateriaal	Keramisch glas
Restwarmte-indicator	Ja
Automatische veiligheidsuitschakeling	Ja
Installatieklasse	Y
Type voedingskabel	H05VV-F of H05RR-F, 3 x 1,5 mm²
Compatibiliteit pannen	Staal, gietijzer, roestvrij staal met ferromagnetische bodem

Veelgestelde vragen - ATI322WH AIRLUX

Hoe schakel ik de kookplaat in en uit?

Om in te schakelen, druk op de aan/uit-toets [①]. Het display toont [0]. Om uit te schakelen, druk nogmaals op [①] totdat de displays uitgaan. Een [H] kan restwarmte aangeven.

Wat betekent het symbool [U] op het display?

Het symbool [U] geeft aan dat er geen geschikte pan op de kookzone is gedetecteerd. Controleer of de pan inductiegeschikt is (ferromagnetische bodem) en goed is gecentreerd.

Hoe gebruik ik de Booster-functie?

Selecteer de gewenste kookzone (bijvoorbeeld de achterste zone) en druk op [+] totdat [P] verschijnt. De Booster werkt 5 minuten op maximaal vermogen. Om te stoppen, druk op [-] totdat u terugkeert naar een normaal niveau.

Hoe stel ik de timer in?

Selecteer een kookzone en druk tegelijkertijd op [-] en [+] om de timermodus in te schakelen. Gebruik [+] of [-] om de duur in te stellen van 0 tot 99 minuten. De aftelling start automatisch na enkele seconden.

Hoe vergrendel ik het bedieningspaneel?

Zet de kookplaat aan en druk tegelijkertijd op [-] en de toets voor de voorste zone gedurende enkele seconden. Het display toont [L]. Om te ontgrendelen, herhaal dezelfde handeling binnen 5 seconden na het inschakelen.

Welke pannen zijn geschikt voor inductie?

Pannen van staal, gietijzer of roestvrij staal met ferromagnetische bodem zijn geschikt. Controleer met een magneet: als deze blijft plakken, is de pan geschikt. Vermijd aluminium, koper, glas of keramiek.

Hoe reinig ik de keramische kookplaat?

Schakel het apparaat uit en laat het afkoelen. Gebruik een vochtige doek met een beetje afwasmiddel of een speciale reiniger voor keramisch glas. Gebruik nooit schuurmiddelen of scherpe voorwerpen. Verwijder suiker of zoet voedsel onmiddellijk.

Wat moet ik doen als het symbool [E] wordt weergegeven?

Koppel de kookplaat los en sluit deze na enkele minuten weer aan. Als de fout aanhoudt, neem contact op met de klantenservice. Probeer niet zelf te repareren.

Waarom gaat de kookplaat niet aan?

Controleer of de stroomtoevoer correct is (zekering of stroomonderbreker), of de vergrendeling niet is geactiveerd (symbool [L]) en of de aanraaktoetsen schoon zijn en niet bedekt met water of vet.

Wat is het vereiste elektrische vermogen?

Het apparaat heeft een voeding van 230 V ~ 50/60 Hz nodig met een circuit dat is beveiligd door een stroomonderbreker van 16 A. De kabel moet van het type H05VV-F of H05RR-F zijn, doorsnede 3 x 1,5 mm².

GEBRUIKSAANWIJZING ATI322WH AIRLUX

gebruiksaanwijzing en onderhoud

Wij danken u hartelijk voor het vertrouwen dat u in ons hebt gesteld bij uw keuze van de vitrokeramische inductiekookplaat.

Om dit apparaat goed te leren kennen, raden wij u aan deze gebruiksaanwijzing volledig en aandachtig door te lezen en te bewaren om deze op het juiste moment te kunnen raadplegen.

INHOUD

VEILIGHEID 18

VOORZORGSMAATREGELEN VOOR GEBRUIK VAN HET TOESTEL 18 GEBRUIK VAN HET APPARAAT 18 VOORZORGSMAATREGELEN TEGEN BESCHADIGING 19 VOORZORGSMAATREGELEN BIJ DEFECT VAN HET APPARAAT 19 ANDERE BESCHERMINGEN 19

Voorzorgsmaatregelen voor gebruik van het toestel

• Verwijder alle verpakkingen.
• De installatie en de elektrische aansluiting van het apparaat moeten aan een erkende vakman worden toevertrouwd. De fabrikant kan niet verantwoordelijk worden gesteld voor eventuele schade voortkomend uit een foutieve installatie of aansluiting.
• Het apparaat mag enkel gebruikt worden wanneer het gemonteerd en geïnstalleerd is in een meubel met een gehomologeerd en aangepast werkvlak.
• Het is enkel bestemd voor gewoon huishoudelijk gebruik (bereiding van voedingsmiddelen) met uitsluiting van alle ander huishoudelijk, commercieel of industrieel gebruik.
• Verwijder alle etiketten en zelfklevende stickers van het vitrokeramisch glas.
• Het apparaat niet ombouwen of wijzigen.
• De kookplaat dient niet als ondergrond of werkvlak.
• De veiligheid wordt enkel verzekerd wanneer het apparaat volgens de vereiste voorschriften op een aardleiding is aangesloten.
• Gebruik geen verlengkabel voor de aansluiting op het elektrisch net.
• Het apparaat mag niet gebruikt worden boven een vaatwasmachine of een droger, de vrijgekomen damp kan de elektronische apparatuur beschadigen.

Gebruik van het apparaat

Schakel de warmtebron na gebruik steeds uit. - Waak steeds over bereidingen die oliën en vetten bevatten want deze kunnen vlug vlam vatten. - Pas op voor brandwonden tijdens en na het gebruik van het apparaat. - Verzeker u ervan dat geen enkele elektrische kabel van een vast of los apparaat met het warme kookvlak of met een warme pan in contact komt. - Magnetisch gevoelige voorwerpen (creditcards, informatica diskettes, rekenmachines) mogen zich niet in de onmiddellijke nabijheid van het functionerende apparaat bevinden. - Gebruik enkel de hiertoe voorziene pannen. Bij onverhoeds aanschakelen of restwarmte zouden andere materialen kunnen smelten of ontbranden. Bedek het apparaat nooit met een doek of een beschermblad. Het zou kunnen verhitten en ontvlammen. - Dit toestel is niet geschikt voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke, zintuiglijke waarneming of geestelijke vermogens of gebrek aan kennis en ervaring, tenzij zij begeleiding of instructies krijgen over het gebruik van het toestel door een persoon, die verantwoordelijk is voor hun veiligheid. - Kinderen moeten zodanig begeleid worden dat het zeker is dat zij niet gaan spelen met het toestel. - Metalen voorwerpen zoals messen, vorken, lepels en deksels mogen niet geplaatst worden op het glazen kookoppervlak waar dat deze dan heet kunnen worden.

Voorzorgsmaatregelen tegen beschadiging

• Beschadigde pannen of pannen met ruwe bodem (niet geëmailleerd gietijzer) kunnen de vitrokeramiek beschadigen.
• De aanwezigheid van zand of andere schuurmaterialen kunnen de vitrokeramiek beschadigen.
• Laat geen voorwerpen (zelfs kleine) op de vitrokeramiek vallen.
• Vermijd het stoten van pannen tegen de rand van het glas.
• Verzeker u ervan dat de ventilatie van het apparaat verloopt volgens de instructies van de fabrikant.
• Plaats nooit lege pannen op de kookplaat.
• Vermijd het contact van suiker, synthetische stoffen of aluminiumfolie met de hete zones. Deze stoffen kunnen tijdens het afkoelen het vitrokeramische oppervlak doen barsten of aantasten: schakel het apparaat uit en verwijder ze onmiddellijk van de nog hete zones (opgepast: risico voor brandwonden).
• Plaats nooit een warme pan op de bedieningszone.
• Indien er onder het inbouwapparaat een lade is, zorg dan voor een voldoende afstand (2 cm) tussen de inhoud van de lade en de onderkant van het apparaat teneinde een goede ventilatie te verzekeren.
• Leg geen ontvlambare voorwerpen (bv sprays) in de lade onder de kookplaat. Eventuele bestekbakken dienen in warmtebestendig materiaal te zijn uitgevoerd.

Voorzorgsmaatregelen bij defect van het apparaat

• Bij het vaststellen van een defect, het apparaat uitzetten en de elektrische toevoer uitschakelen.
• Schakel onmiddellijk de elektrische stroom van het apparaat uit indien er een barst of spleet in de vitrokeramiek is en verwittig de dienst na verkoop.
• De herstellingen dienen enkel door gespecialiseerd personeel te worden uitgevoerd. In geen geval het apparaat openen. WAARSCHUWING: Als het glazen kookoppervlak gebroken is, schakel het toestel uit om een mogelijke elektrische schok te voorkomen.

• Zorg ervoor dat de pan steeds in het midden van de kookzone staat. De bodem van de pan moet de kookzone zoveel mogelijk bedekken.
• Een magnetisch veld kan elektronische apparatuur beïnvloeden. Personen die een pacemaker dragen doen er goed aan eerst een arts te raadplegen.
• Gebruik geen synthetische of aluminium kookpannen: deze kunnen op de nog hete zones smelten.

HET GEBRUIK VAN NIET GESCHIKTE POTTEN EN PANNEN OF VAN VERWIJDERBARE ACCESSOIRES OM POTTEN, NIET GESCHIKT VOOR INDUCTIE, OP TE WARMEN, VALT NIET ONDER DE GARANTIEVOORWAARDE. DE FABRIKANT KAN NIET VERANTWOORDELIJK GEHOUDEN WORDEN VOOR BESCHADIGINGEN AAN DE KOOKPLAAT EN HAAR OMGEVING DIE HIERVAN HET GEVOLG KUNNEN ZIJN.

• Het vermogen kan variëren in functie van de afmetingen en het materiaal van de pannen.

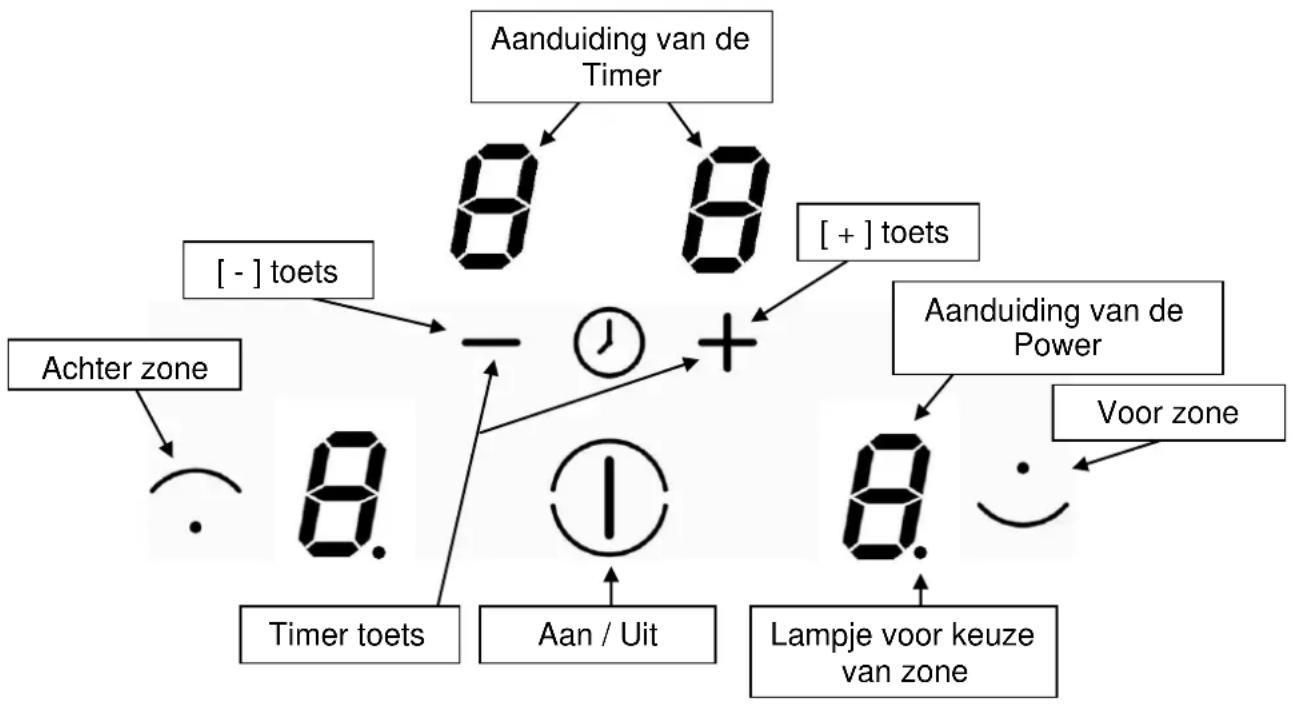

Bedieningspaneel

GEBRUIK VAN HET APPARAAT

Display

Display Aanduiding Functie

1. Nul Kookzone geactiveerd 1...9 Vermogenniveau Keuze kookniveau U Detectie kookpan Geen of onaangepaste kookpan E Foutmelding Defect elektronisch circuit H Restwarmte De kookzone is warm P Booster Het turbovermogen is geactiveerd L Vergrendeling Tafel is beveiligd

Ventilatie

De koelventilator werkt volledig automatisch. Hij komt langzaam op gang zodra de door de elektronica vrijgekomen warmte een bepaalde hoeveelheid overschrijdt. De ventilatie schakelt naar de tweede stand wanneer het kookvlak intensief wordt gebruikt. De ventilator vermindert en stopt automatisch zodra het elektronisch circuit voldoende is afgekoeld.

IN WERKING STELLEN

Voor het eerste gebruik

Maak uw toestel schoon met een vochtige doek en droog het af. Gebruik geen zeep, deze kan op het glas een blauwachtige waas doen verschijnen.

Principe van inductie

Onder elke kookzone bevindt zich een inductiespoel. Wanneer deze in werking is, produceert ze een variabel elektromagnetisch veld dat op zijn beurt inductiestroom produceert in de magnetische bodem van de pan. Hierdoor wordt de pan die op de kookzone staat verwarmd.

Uiteraard zijn aangepaste pannen vereist:

• Aanbevolen zijn alle metalen pannen met magnetische basis (eventueel te controleren met een magneet) zoals: gietijzeren ketel, zwarte ijzeren pan, geëmailleerde metalen pannen, inox met magnetische bodem, ...
• Uitgesloten zijn alle pannen in koper, inox, aluminium, glas, hout, keramiek, aardewerk, inox zonder magneet...

De inductiekookzone houdt onmiddellijk rekening met de afmeting van de gebruikte pan. Is de diameter te klein, dan werkt de pan niet. De diameter varieert in functie van de diameter van de kookzone. Wanneer de pan niet aan de kookplaat is aangepast, blijft het symbool (U) branden.

Tiptoetsen

Uw apparaat is uitgerust met tiptoetsen waarmee u de verschillende functies kunt instellen. Het aanraken van de toets zet de functie in werking. Deze activering wordt weergegeven door een lichtje, een aflezing en/of een geluidssignaal.

Druk niet op meerdere toetsen tegelijk.

Inwerkingstelling

In- en uitschakelen van de kookplaat:

Actie

Bedieningspaneel

Display

Inschakelen

Uitschakelen

Druk op [ ]

Druk op [①]

geen of [H]

2x[0]

• In- en uitschakelen van een kookzone :

Actie

Bedieningspaneel

Display

Kiezen

Druk op selectietaetsuit de zone [0]

Instellen

Druk op [+] [1] tot [9]

Daling

Druk op [-] [9] tot [1]

Uitschakelen

Druk op selectietoets

Indien binnen de 20 seconden geen regeling is uitgevoerd, valt de elektronica terug op de wachtpositie.

Detectie van de pan

De detectie van de pan verzekert een optimale veiligheid. De inductie functioneert niet:

• indien er geen pan op de kookzone staat of wanneer de pan ongeschikt is voor inductie. In dit geval is het onmogelijk het vermogen op te voeren en het symbool [U] verschijnt op de display. Wanneer een pan op de kookzone wordt geplaatst, verdwijnt de [U].
• De werking wordt onderbroken wanneer het koken de pan van de kookzone wordt genomen. Het symbool [U] verschijnt op de display. De [U] verdwijnt wanneer de pan terug op het kookvlak wordt geplaatst. Het koken gaat door op het voordien gekozen vermogen.

Schakel de kookzone uit na gebruik. De pannedetectie [U] blijft dan niet actief.

Aanduiding restwarmte

Als na het uitzetten van de kookzones of het volledig uitzetten van de kookplaat, de kookzones nog warm zijn, worden dit aangegeven door [ H ].

Het symbool [H] gaat uit wanneer de kookzones zonder gevaar kunnen aangeraakt worden.

Zolang het lampje van de restwarmte blijft branden, de kookzones niet aanraken en geen enkel

warmtegevoelig voorwerp op de kookzones plaatsen. Gevaar voor brand of brandwonden!

Boosterfunctie

De boosterfunctie [P] verleent aan de gekozen kookzone een opgevoerd vermogen.

Indien deze functie geactiveerd is, werken deze kookzones gedurende 5 minuten met een aanmerkelijk hoger vermogen.

De booster is ontworpen om bijvoorbeeld snel grote hoeveelheden water te verwarmen, zoals bij de bereiding van pasta.

• In- en uitschakelen van de booster:

Actie

Bedieningspaneel

Display

De zone kiezen: druk op selectietoets van de zone [0]

Het vermogen kiezen: druk op [+] [1] tot [9]

De booster inschakelen: druk op [+] [P]

De booster uitschakelen: druk op [-] [9]

Power management:

De timerfunctie kan voor alle kookzones tegelijk gebruikt worden met verschillende tijdsaanduidingen (van 0 tot 99 minuten) voor iedere zone.

• Regeling of wijziging van de kooktijd:

Actie

Bedieningspaneel

Display

De zone kiezen: Druk op selectietoets van de zone [0]

Het vermogen kiezen: Druk op [+] [1] tot [9]

« Timer » kiezen: Druk gelijktijdig op [-] en [+]

Verminder de tijd: Druk op [-] [00] tot 30, 29...

Vermeerder de tijd: Druk op [+], de tijd wordt vermeerderd

De tijdsduur is ingesteld en begint te verlopen.

• Uitschakelen van de timerfunctie:

Actie

Bedieningspaneel

Display

De zone kiezen. Druk op de selectietoets van de zone; het lampje van de zone gaat aan.

« Timer » kiezen. Druk gelijktijdig op [ - ] en [ + ].

Uitschakelen. Druk op [-].

Timer [00]

resterende tijd

Timer [00] dan uit

Indien verschillende timers geactiveerd zijn, volstaat het deze actie te herhalen.

• Automatisch uitschakelen op het einde van de kooktijd:

Wanneer de gekozen tijd verlopen is, geeft het lampje van de timer al knipperend [ 00 ] weer, terwijl een geluidssignaal klinkt.

Druk op een toets om het geluid en het knipperen te beëindigen.

- Gebruik van de timer zonder koken:

Actie	Bedieningspaneel	Display
De kookplaat activeren	druk op [ ]	2 x [0] of [H]
« Timer » kiezen	Druk gelijktijdig op [-] en [+] [00]
Verminder de tijd	Druk op [-] [00] tot
30,29...
Vermeerder de tijd	Druk op [+] dearend
vermeerderd

Wanneer de gekozen tijd verlopen is, geeft het lampje van de timer al knipperend [00] weer, terwijl een geluidssignaal klinkt.

Druk op een toets om het geluid en het knipperen te beëindigen.

Vergrendeling van het bedieningspaneel

Om te vermijden dat een selectie van de kookplaat wordt gewijzigd, bijvoorbeeld bij het poetsen van het glas, kan het bedieningspaneel worden vergrendeld (behalve de toets aan/uit [ ]).

- Vergrendelen:

Actie	Bedieningspaneel	Display
Kookplaat inschakelen	Druk op [ ]	[0] of [H]
Vergrendelen	Druk gelijktijdig op [-] en Druk op selectietoetsuit de zone voor	Druk op selectietoetsuit de zone voor 2 x [L]

- Ontgrendelen:

Actie	Bedieningspaneel	Display
Kookplaat inschakenen	Druk [ ]	2 x [L]
In de 5 seconden na de start :

Actie	Bedieningspaneel	Display
Kookplaat ontgrendelen	Druk gelijktijdig op [- ] en Druk 2 x [L] op selectietoetsuit de zone voor Druk opnieuw op [- ]

Kwaliteit van de pannen

Aangepaste pannen: staal, geëmailleerd staal, gietijzer, inox met magnetische bodem, aluminium met magnetische bodem

Niet aangepaste pannen: aluminium en inox zonder magnetische bodem, koper, messing, keramiek, porselein

De fabrikanten vermelden of hun producten geschikt zijn voor inductie.

Om u ervan te verzekeren of de pannen geschikt zijn:

• Giet een beetje water in een pan en plaats deze op een inductie kookzone geregeld op [9]. Het water moet binnen enkele seconden opwarmen.
• Houd een magneet tegen de bodem van de pan. De magneet moet blijven plakken. Sommige pannen maken lawaai wanneer ze op een inductie kookzone geplaatst worden. Dit wil niet zeggen dat het apparaat defect is en het beïnvloedt geenszins het functioneren.

Afmetingen van de pannen

De kookzones passen zich tot op zekere hoogte automatisch aan de diameter van de pan aan. De bodem van deze pan dient wel een minimum diameter te hebben in functie van de diameter van de gekozen kookzone.

Plaats de pan goed in het midden van de kookzone teneinde een optimaal rendement van uw kooktafel te verkrijgen.

Voorbeelden van vermogenregeling

(de hieronder vermelde waarden zijn enkel richtgevend)

1 tot 2	Smelten Opwarmen	Sauzen, boter, chocolde, gelatine Kant- en klaargerechten
2 tot 3	Opzwellen Ontdooien	Rijst, pudding en bereidde gerechten Groenten, vis, diepgevroren producten
3 tot 4	Stoom	Groenten, vis, vlees
4 tot 5	Water	Gekooke aardappelen, soep, pasta Verse groenten
6 tot 7	Zachtjes koken	Vlees, lever, eieren, braadworsten Goulash, rollade, pens
7 tot 8	Koken Braden	Aardappelen, beignets, platte koeken
9	Braden Op kooktemperatuur brengen	Steaks, omeletten water
P	Braden Op kooktemperatuur brengen	Water

ONDERHOUD EN REINIGING

Laat het apparaat eerst afkoelen, anders is er risico voor brandwonden.

• Verwijder de kookresten met een beetje water met afwasproduct of een in de handel aanbevolen product voor vitrokeramiek.
• Gebruikt in geen enkel geval apparaten "aan stoom" of "druk".
• Geen voorwerpen gebruiken die het gevaar zouden lopen vitrokeramiek te strepen.
• Gebruik geen schuurproducten, deze kunnen het apparaat beschadigen.
• Droog het apparaat met een goede doek.
• Verwijder onmiddellijk suiker of spijzen die suiker bevatten.

[E4] verschijnt in het display:

• De staat moet geconfigureerd worden volgens onderstaande procedure:

I) Opgelet: u mag niet meteen pannen plaatsen op de inductieplaat. II) Koppel de plaat los van het stroomnet: verwijder de stop of schakel de zekering UIT. III) Verbind de plaat weer op het stroomnet: plaats de stop terug of schakel de zekering weer in.

IV) Procedure:

• Neem een pan met magnetische bodem met een minimale diameter van 16 cm.
• Start de plaat binnen 2 minuten na het aansluiten op het stroomnet op. * Druk niet op [ ①

V) Eerst moet de bestaande configuratie worden geannuleerd

1) Druk op toets [-] en houd deze toets ingedrukt. 2) Druk met een vinger van uw andere hand achtereenvolgens en snel (binnen 2 sec.) op de "selectie" toets.

Waarbij u begint met de zone rechtsboven en u tegen de klok in beweegt (a -> a -> b -> b).

Een [-] verschijnt.

Een dubbele piep duidt op een bewerkingsfout.

Herhaal in dat geval de bewerking vanaf stap 1.

3) Laat de toetsen los en druk gelijktijdig op [ - ] en [ + ] gedurende enkele seconden tot de knipperende [ E ] verschijnen. 4) Wacht tot de [E] ophouden met knipperen. 5) De [E] veranderen vervolgens automatisch in [C]. De configuratie is geannuleerd.

VI) Hoe kunt u de plaat opnieuw configureren?

1) Neem een magnetische pan met een diameter van minstens 16 cm. 2) Selecteer de kookzone door op de bijbehorende selectietoets te drukken. 3) Plaats de pan op de zone die u wilt configureren. 4) Wacht tot [C] verandert in [-]. De kookzone is geconfigureerd. 5) Ga op dezelfde manier te werk voor alle kookzones die [C] weergeven. 6) De kookzones zijn geconfigureerd als alle zones + zijn gedetecteerd en er niets meer wordt weergegeven.

Gebruik slechts één pan om de configuratie uit te voeren.

Plaats tijdens de configuratie nooit meerdere pannen op de zones.

Als de weergave [E 4] blijft, bel dan de klantenservice.

• De kookplaat is verkeerd op het elektrisch net aangesloten.
• De zekering is gesprongen --> controleer de zekering in de meterkast.
• Kijk na of de vergrendeling niet is ingeschakeld.
• De tiptoetsen zijn met water of vet bespat.
• Er staat een voorwerp op de tiptoetsen.

Het symbool [U] licht op:

• Er staat geen pan op de kookzone.
• De pan is niet geschikt voor inductie.
• De diameter van de bodem van de pan is te klein in vergelijking met de kookzone.

Het symbool [E] licht op:

• Bel de Dienst na Verkoop.

Een enkele zone of alle zones vallen uit:

• De veiligheid is in werking getreden.
• Deze treedt in werking wanneer u vergeten heeft een kookzone uit te schakelen.
• De veiligheid treedt eveneens in werking wanneer één of meerdere tiptoetsen bedekt zijn.
• Een kookpan is leeg en de bodem is oververhit.
• De kookplaat beschikt eveneens over een automatische vermindering van het vermogen en een automatische uitschakeling bij oververhitting.

De ventilator blijft doorwerken na het uitzetten van de kooktafel:

• Dit is geen defect, de ventilator beveiligt zo de elektronische apparatuur.
• De ventilator stopt vanzelf.

Het symbool [ L ] licht op:

• Zie hoofdstuk vergrendeling.

MILIEUBESCHERMING

• De verpakkingsmaterialen zijn ecologisch en recycleerbaar.
• De elektronische apparaten bevatten edele metalen. Informeer u bij uw administratie over de recyclagemogelijkheden.

• Werp het apparaat niet weg met het huisvuil.
• Doe beroep op de daartoe voorziene ophaaldienst of breng uw elektrisch apparaat naar het containerpark van uw gemeente.

De montage dient enkel door erkende specialisten te worden uitgevoerd.

De gebruiker dient de wetgeving en de normen van het land van zijn verblijfplaats na te leven.

Plaatsen van de waterdichte strip

De zelfklevende strip geleverd met het apparaat vermijdt infiltratie in het meubel.

Het plaatsen dient met grote zorg volgens onderstaande tekening te worden uitgevoerd.

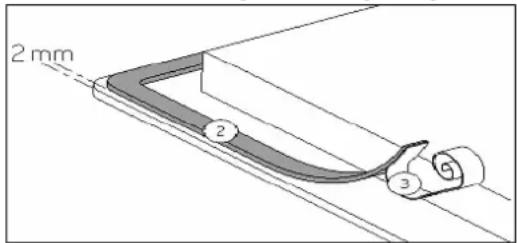

De beschermfolie (3) verwijderen en de dichtingsstrip (2) op de rand van de kookplaat plakken op 2 mm van de buitenrand.

Inbouw

Type	Snijdt dimensie		Snijdt dimensie montage zei "flush			Glazen zaal (mm)
	Breedte	Diepte	Breedte	Diepte	Radius	Breedte	Diepte	Hoogte
ATI322BK	270	490	296	516	8	290	510	4
ATI322WH
ATI322SI

• De afstand tussen de kookplaat en de muur dient minstens 50 mm te bedragen.
• De kookplaat is een apparaat toebehorend aan de beschermingsklasse « Y ». Ingebouwd mag zich een hoge kastwand of een muur aan een zijde en aan de rechterzijde bevinden. Aan de andere zijde mag geen enkel meubel of apparaat hoger dan het kookvlak.
• De bekledingen van de werkbladen dienen te worden uitgevoerd in warmtebestendige materialen (100°C).
• De materialen van het werkblad kunnen opzwellen bij contact met vocht. Om de uitsnijding te beschermen, bestrijk deze met een vernis of een speciale lijm.
• De strippen aan de muurranden dienen hittebestendig te zijn.
• Installeer de kookplaat niet boven een niet-geventileerde oven of een vaatwasmachine.
• Onder de omkasting van het apparaat een afstand van 20 mm voorzien om een goede verluchting van de elektronische apparatuur te verzekeren.
• Indien er zich een lade onder de kookplaat bevindt, vermijd er ontvlambare voorwerpen in op te bergen (bv. spray) en voorwerpen die niet warmtebestendig zijn.
• Voor de afstand tussen de kookplaat en de erboven geplaatste dampkap, dient u de instructies van de fabrikant van de dampkap te volgen. Bij gebrek aan instructies, dient u een afstand van minimum 760 mm te respecteren.
• De verbindingskabel mag na aansluiting aan geen enkele mechanische spanning onderhevig zijn, zoals bijvoorbeeld een lade.
• De installatie en de aansluiting op het elektrische net mag enkel toevertrouwd worden aan een vakman (elektricien) die op de hoogte is van de voorgeschreven normen.
• Na het monteren moeten de stukken die onder spanning staan beschermd blijven.
• De nodige aansluitgegevens staan op het kenplaatje en het aansluitingsplaatje aan de onderkant van het apparaat.
• Het apparaat dient door middel van een meerpolige stroomonderbreker van het net gescheiden te worden. Staat deze open (niet aangesloten), dan moet de contactopening minstens 3 mm bedragen.
• Het elektrische circuit dient van het net gescheiden te zijn door middel van de nodige voorzieningen zoals bijvoorbeeld beveiligingsschakelaars, zekeringen, differentiële schakelaars en contacten.
• Indien het toestel niet voorzien is van een bereikbaar stopcontact, dan moeten er middelen voor uitschakeling aan de vaste installatie toegevoegd worden in overeenstemming met de installatieregeling.
• De voedingskabel moet geplaatst worden zodanig dat deze de hete delen van de kookplaat of de oven niet raakt.

Let op!

Dit apparaat is voorzien voor een aansluiting op een netspanning van 230V 50 / 60HZ

Verbind steeds de aarding. Respecteer het aansluitingsschema.

De aansluitdoos bevindt zich onder de kookplaat.

Om het deksel te openen, gebruik een schroevendraaier en plaats deze in de twee gleuven voor de twee pijlen.

Voeding	Aansluiting	Kabelsectie	Kabel	Zekering
230V~ 50 / 60Hz	1 Phase + N	3 x 1.5 mm²	H 05 VV - F H 05 RR - F	16 A

Let op! De draden goed doorsteken en de schroeven goed aanspannen.

Wij kunnen niet verantwoordelijk gesteld worden voor ongevallen voortkomend uit een slechte aansluiting of ongevallen die gebeuren door toestellen zonder of met een defecte aarding.

Geachte klanten,

• Beheer van het maximaal vermogen:

Het geheel van de kookplaat is voorzien van een maximaal vermogen. Wanneer de boosterfunctie geactiveerd is - en om dit maximaal vermogen niet te overschrijden - vermindert de elektronische bediening automatisch het kookniveau van een andere kookzone.

Gedurende enkele seconden geeft de display van deze kookzone al knipperend [ 9] weer, vervolgens wordt het hoogst mogelijke kookniveau weergegeven:

Gekozen kookzone

[P] wordt weergegeven

Andere kookzone (bijvoorbeeld: kookniveau 9)

[9] wordt [7] naargelang de kookzone

Timer
