Type product	Inbouw inductiekookplaat
Merk	Airlux
Model	ATI322BK
Kleur	Zwart (BK)
Afmetingen kookplaat (L x B x H)	290 x 510 x 4 mm
Uitsnede afmetingen (L x B)	270 x 490 mm
Netto gewicht (ongeveer)	6 kg
Voeding	230 V ~ 50/60 Hz
Totaal vermogen	3700 W
Aantal kookzones	2
Voorste kookzone: diameter / nominaal vermogen	170 mm / 1400 W
Achterste kookzone: diameter / nominaal vermogen / booster	220 mm / 2300 W / 3000 W
Belangrijkste functies	Inductie, booster (achterste kookzone), timer, vergrendeling, pannendetectie, restwarmte-indicator
Bediening	Aanraaktoetsen
Onderhoud en reiniging	Reinigen met zeepwater of speciaal glaskeramiek reinigingsmiddel; geen schuurmiddelen of stoom gebruiken
Veiligheid	Vergrendeling bedieningspaneel, automatische uitschakeling, pannendetectie, restwarmte, oververhittingsbeveiliging
Elektrische aansluiting	Kabel 3 x 1,5 mm², beveiliging 16 A
Klantendienst	Neem contact op met een erkende specialist; open het apparaat niet zelf

Veelgestelde vragen - ATI322BK AIRLUX

Hoe activeer ik de boosterfunctie op de achterste kookzone?

Selecteer de achterste kookzone door op de bijbehorende toets te drukken, druk daarna op [+] totdat [P] wordt weergegeven. De booster werkt gedurende 5 minuten op maximaal vermogen (3000 W). Om te stoppen, druk op [-] tot u terugkeert naar [9].

Hoe vergrendel ik het bedieningspaneel voor het reinigen?

Schakel de kookplaat in, druk tegelijkertijd op [-] en de selectietoets van de voorste kookzone. Houd de selectietoets van de voorste kookzone ingedrukt totdat [L] wordt weergegeven. Om te ontgrendelen, schakel de kookplaat in en binnen 5 seconden tegelijkertijd op [-] en de selectietoets van de voorste kookzone drukken en loslaten.

Wat betekent het symbool [U] op een kookzone?

Het symbool [U] geeft aan dat er geen geschikte pan op de kookzone wordt gedetecteerd. Controleer of de pan inductiegeschikt is (ferromagnetische bodem) en goed gecentreerd is. De [U] verdwijnt zodra een geschikte pan wordt geplaatst.

Wat te doen als de code [E4] op de kookplaat verschijnt?

Code [E4] vereist een herconfiguratie. Koppel de kookplaat los en sluit deze opnieuw aan. Volg binnen 2 minuten de procedure: houd [-] lang ingedrukt, druk vervolgens snel 2 keer op elke zone-toets in de volgorde voor/achter, druk daarna tegelijkertijd op [-] en [+] totdat [E] knippert en daarna stilstaat. Plaats dan een geschikte pan op elke zone totdat [C] verandert in [-]. Als de fout aanhoudt, neem contact op met de klantendienst.

Welke pannen zijn geschikt voor deze inductiekookplaat?

Alleen pannen met een ferromagnetische bodem zijn geschikt: staal, geëmailleerd staal, gietijzer, roestvrij staal met ferromagnetische bodem. Om te controleren moet een magneet aan de bodem blijven plakken. Vermijd koper, aluminium, glas, keramiek en niet-ferromagnetisch roestvrij staal.

Hoe stel ik de timer in voor een kookzone?

Selecteer de gewenste kookzone, stel het vermogen in met [+] of [-]. Druk tegelijkertijd op [-] en [+] om de timer-modus in te schakelen. Het display knippert [00]. Gebruik [+] om te verhogen of [-] om de tijd te verlagen (0 tot 99 minuten). Na enkele seconden start de timer en wordt de aftelling weergegeven.

Waarom blijft de ventilator draaien na uitschakeling?

Dit is normaal. De koelventilator beschermt de elektronica en stopt automatisch wanneer de interne temperatuur daalt. Maak u geen zorgen, dit kan enkele minuten duren.

Wat is de minimale afstand tussen de kookplaat en de afzuigkap?

Houd u aan de aanwijzingen van de fabrikant van de afzuigkap. Bij afwezigheid van instructies, handhaaf een minimale afstand van 760 mm tussen de kookplaat en de afzuigkap.

Hoe reinig ik de glaskeramiek zonder krassen?

Laat de kookplaat afkoelen, gebruik dan een zachte doek met zeepwater of een speciaal glaskeramiek reinigingsmiddel. Gebruik nooit schuursponsjes, schuurpoeder of scherpe voorwerpen. Verwijder onmiddellijk suikerresten of gesmolten plastic.

Wat te doen als de kookplaat niet inschakelt?

Controleer eerst of de stroomonderbreker of zekering in orde is en of de kookplaat correct is aangesloten. Zorg ervoor dat de vergrendeling niet is geactiveerd (symbool [L] uit). Reinig de aanraaktoetsen als ze vochtig of vettig zijn. Als het probleem aanhoudt, neem contact op met een elektricien of de klantendienst.

GEBRUIKSAANWIJZING ATI322BK AIRLUX

gebruiksaanwijzing en onderhoud

We danken U hartelijk voor het in ons gestelde vertrouwen bij uw keuze van de vitrokeramische inductiekookplaat.

Teneinde dit apparaat goed te kennen raden we U aan deze gebruiksaanwijzing volledig en aandachtig door te lezen en ze te bewaren om ten gepaste tijde te kunnen raadplegen.

INHOUD

VEILIGHEID....18

VOORZORGSMAATREGELEN VOOR GEBRUIK VAN HET TOESTEL 18

GEBRUIK VAN HET APPARAAT 18

VOORZORGSMAATREGELEN TEGEN BESCHADIGING 19

VOORZORGSMAATREGELEN BIJ DEFECT VAN HET APPARAAT....19

Kwaliteit van de Pannen 25

AFMETINGEN VAN DE PANNEN 25

VOORBEELDEN VAN VERMOGENREGELING 26

ONDERHOUD EN REINIGING....26

KLEINE STORINGEN VERHELPEN....27

Voorzorgsmaatregelen voor gebruik van het toestel

• Verwijder alle verpakkingen.
- De installatie en de elektrische aansluiting van het apparaat dienen aan een erkende vakman toevertrouwd te worden. De fabrikant kan niet verantwoordelijk gesteld worden voor eventuele schade voortkomend uit een foutieve inbouw of aansluiting.
- Het apparaat mag enkel gebruikt worden wanneer het gemonteerd en geïnstalleerd is in een meubel met een gehomologeerd en aangepast werkvlak.
- Het is enkel bestemd voor gewoon huishoudelijk gebruik (bereiding van voedingsmiddelen) met uitsluiting van alle ander huishoudelijk, commercieel of industrieel gebruik.
- Verwijder alle etiketten en zelfklevers van het vitrokeramisch glas.
- Het apparaat niet ombouwen of wijzigen.
- De kookplaat dient niet als ondergrond of werkvlak.
- De veiligheid wordt enkel verzekerd wanneer het apparaat volgens de vereiste voorschriften op een aardleiding is aangesloten.
- Gebruik geen verlengkabel voor de aansluiting op het elektrisch net. .
- Het apparaat mag niet gebruikt worden boven een vaatwasmachine of een droger, de vrijgekomen damp kan de elektronische apparatuur beschadigen.

Gebruik van het apparaat

• Schakel de warmtebron na gebruik steeds uit.
• Waak steeds over bereidingen die oliën en vetten bevatten want deze kunnen vlug vlam vatten.
• Pas op voor brandwonden tijdens en na het gebruik van het apparaat.
• Verzeker u ervan dat geen enkele elektrische kabel van een vast of los apparaat met het warme kookvlak of met een warme pan in contact komt.
• Magnetisch gevoelige voorwerpen (creditcards, informatica diskettes, rekenmachines) mogen zich niet in de onmiddellijke nabijheid van het functionerende apparaat bevinden.
• Gebruik enkel de hiertoe voorziene pannen. Bij onverhoeds aanschakelen of restwarmte zouden andere materialen kunnen smelten of ontbranden.
• Bedek het apparaat nooit met een doek of een beschermblad. Het zou kunnen verhitten en ontvlammen.
• Dit toestel is niet geschikt voor gebruik door personen (inclusief kinderen) met verminderd lichamelijke, zintuigelijke waarneming of geestelijke vermogens of gebrek aan kennis en ervaring, tenzij zij begeleiding of instructies krijgen over het gebruik van het toestel door een persoon, die verantwoordelijk is voor hun veiligheid.
• Kinderen moeten zodanig begeleid worden dat het zeker is dat zij niet gaan spelen met het toestel.
• Metalen voorwerpen zoals messen, vorken, lepels en deksels mogen niet geplaatst worden op het glazen kookoppervlak omdat deze dan heet kunnen worden.

Voorzorgsmaatregelen tegen beschadiging

• Beschadigde pannen of pannen met ruwe bodem (niet geëmailleerd gietijzer) kunnen de vitrokeramiek beschadigen.
• De aanwezigheid van zand of andere schuurmaterialen kunnen de vitrokeramiek beschadigen.
• Laat geen voorwerpen (zelfs kleine) op de vitrokeramiek vallen.
• Vermijd het stoten van pannen tegen de rand van het glas.
• Verzeker u ervan dat de ventilatie van het apparaat verloopt volgens de instructies van de fabrikant.
• Plaats of laat geen lege pannen op de kookplaat.
• Vermijd het contact van suiker, synthetische stoffen of aluminiumfolie met de hete zones. Deze stoffen kunnen tijdens het afkoelen het vitrokeramische oppervlak doen barsten of aantasten: schakel het apparaat uit en verwijder ze onmiddellijk van de nog hete zones (opgepast: risico voor brandwonden)
• Plaats nooit een warme pan op de bedieningszone.
• Indien er onder het inbouwapparaat een lade is, zorg dan voor een voldoende afstand (2 cm) tussen de inhoud van de lade en de onderkant van het apparaat teneinde een goede ventilatie te verzekeren.
• Leg geen ontvlambare voorwerpen (bv sprays) in de lade onder de kookplaat. Eventuele bestekbakken dienen in warmtebestendig materiaal te zijn uitgevoerd.

Voorzorgsmaatregelen bij defect van het apparaat

• Bij het vaststellen van een defect, het apparaat uitzetten en de elektrische toevoer uitschakelen.
• Schakel onmiddellijk de elektrische stroom van het apparaat uit indien er een barst of spleet in de vitrokeramiek is en verwittig de dienst na verkoop.
• De herstellingen dienen enkel door gespecialiseerd personeel te worden uitgevoerd. In geen geval het apparaat zelf openen.
• WAARSCHUWING: Als het glazen kookoppervlak gebroken is schakel het toestel uit om een mogelijke electrische schok te voorkomen

• Zorg ervoor dat de pan steeds in het midden van de kookzone staat. De bodem van de pan moet de kookzone zoveel mogelijk bedekken.
• Een magnetisch veld kan elektronische apparatuur beïnvloeden. Personen die een pacemaker dragen doen er goed aan eerst een arts te raadplegen.
• Gebruik geen synthetische of aluminium kookpannen: deze kunnen op de nog hete zones smelten.

HET GEBRUIK VAN NIET GESCHIKTE POTTEN EN PANNEN OF VAN VERWIJDERBARE ACCESSOIRES OM POTTEN, NIET GESCHIKT VOOR INDUCTIE, OP TE WARMEN, VALT NIET ONDER DE GARANTIEVOORWAARDER DE FABRIKANT KAN NIET VERANTWOORDELIJK GEHOUDEN WORDEN VOOR BESCHADIGINGEN AAN DE KOOKPLAAT EN HAAR OMGEVING DIE HIERVAN HET GEVOLG KUNNEN ZIJN.

* Het vermogen kan variëren in functie van de afmetingen en het materiaal van de pannen.

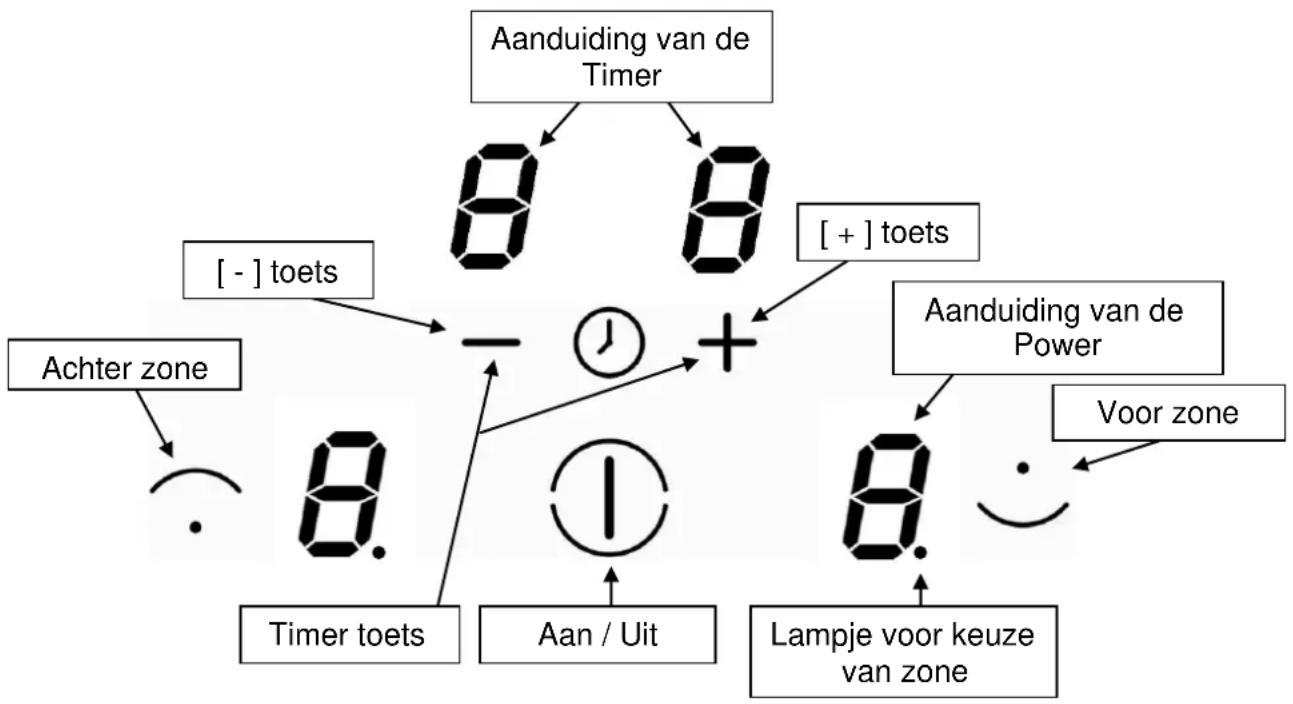

Bedieningspaneel

GEBRUIK VAN HET APPARAAT

Display

Display Aanduiding Functie

1. Nul Kookzone geactiveerd

1...9 Vermogenniveau Keuze kookniveau

U Detectie kookpan Geen of onaangepaste kookpan

E Foutmelding Defect elektronisch circuit

H Restwarmte De kookzone is warm

P Booster Het turbovermogen is geactiveerd

L Vergrendeling Tafel is beveiligd

Ventilatie

De koelingsventilator functioneert helemaal automatisch. Hij komt langzaam op gang zodra de door de elektronica vrijgekomen calorieën een bepaalde hoeveelheid overschrijden. De ventilatie schakelt naar de tweede snelheid over wanneer het kookvlak intensief gebruikt wordt. De ventilator vermindert snelheid en stopt automatisch zodra het elektronisch circuit voldoende is afgekoeld.

IN WERKING STELLEN

Voor het eerste gebruik

Poets uw toestel met een vochtige doek en droog het af. Gebruik geen zeep, deze kan op het glas een blauwachtige waas doen verschijnen.

Principe van inductie

Onder elke kookzone bevindt zich een inductie bobine. Wanneer deze in werking is produceert ze een variabel elektromagnetisch veld dat op zijn beurt inductiestroom produceert in de magnetische bodem van de pan. Hierdoor verwarmt de pan die op de kookzone staat.

Uiteraard zijn aangepaste pannen vereist:

• Aanbevolen zijn alle metalen pannen met magnetische basis (eventueel met een magneet te controleren) zoals: gietijzeren ketel, zwarte ijzeren pan, geëmailleerde metalen pannen, in inox met magnetische bodem, ...
• Uitgesloten zijn alle pannen in koper, inox, aluminium, glas, hout, keramiek, aardewerk, inox zonder magneet...

De inductie kookzone houdt onmiddellijk rekening met de afmeting van de gebruikte pan. Is de diameter te klein dan werkt de pan niet. De diameter varieert in functie van de diameter van de kookzone.Wanneer de pan niet aan de kookplaat aangepast is, blijft het symbool (U) branden.

Tiptoetsen

Uw apparaat is uitgerust met tiptoetsen waarmee u de verschillende functies kan instellen. Het aanraken van de toets zet de functie in werking. Deze activering wordt weergegeven door een lichtje, een aflezing en/of een geluidssignaal.

Druk niet op meerdere toetsen tegelijk.

Inwerkingstelling

• In- en uitschakelen van de kookplaat :

Actie	Bedieningspaneel	Display
Inschakelen		Druk op [1]	2 x [0]
Uitschakelen	Druk op [ ]	geen of [H]

• In- en uitschakelen van een kookzone :

Actie	Bedieningspaneel	Display
Kiezen	Druk op selectietoets uit de zone [0]
Instellen	Druk op [ + ]	[1] tot [9]
Daling	Druk op [- ]	[9] tot [1]
Uitschakelen	Druk op selectietoets
	uit de zone en [- ]	[0] of [H]
	Of druk op [- ]	[0] of [H]

Indien binnen de 20 seconden geen regeling is uitgevoerd, valt de elektronica terug op de wachtpositie.

Detectie van de pan

De detectie van de pan verzekert een optimale veiligheid. De inductie functioneert niet :

• indien er geen pan op de kookzone staat of wanneer de pan ongeschikt is voor inductie. In dit geval is het onmogelijk het vermogen op te voeren en het symbool [U] verschijnt op de display. Wanneer een pan op de kookzone wordt geplaatst verdwijnt de [U].
• De werking wordt onderbroken wanneer tijdens het koken de pan van de kookzone wordt genomen. Het symbool [U] verschijnt op de display. De [U] verdwijnt wanneer de pan terug op het kookvlak wordt geplaatst. Het koken gaat door op het voordien gekozen vermogen.

Schakel de kookzone uit na gebruik. De pantedectie [U] blijft dan niet actief.

Aanduiding restwarmte

Als na het uitzetten van de kookzones of het volledig uitzetten van de kookplaat, de kookzones nog warm zijn, wordt dit aangegeven door [ H ].

Het symbool [ H ] gaat uit wanneer de kookzones zonder gevaar kunnen aangeraakt worden. Zolang het lampje van de restwarmte blijft branden, de kookzones niet aanraken en geen enkel warmtegevoelig voorwerp op de kookzones plaatsen. Gevaar voor brand of brandwonden!

Booster functie

De booster functie [ P ] verleent aan de gekozen kookzone een opgevoerd vermogen.

Indien deze functie geactiveerd is, werken deze kookzones gedurende 5 minuten met een aanmerkelijk hoger vermogen.

De booster is ontworpen om bijvoorbeeld snel grote hoeveelheden water te verwarmen, zoals bij de bereiding van pasta.

- In en uitschakelen van de booster :

Actie	Bedieningspaneel	Display
De zone kiezen	Druk op selectietoets uit de zone	[0]
Het vermogen kiezen	Druk op [ + ]	[1] tot [9]
De booster inschakelen	Druk op [ + ]	[P]
De booster uitschakelen	Druk op [ - ]	[9]

• Power management :

De timerfunctie kan voor alle kookzones tegelijk gebruikt worden met verschillende tijdsaanduidingen ( van 0 tot 99 minuten ) voor iedere zone.

- Regeling of wijziging van de kooktijd :

Actie	Bedieningspaneel	Display
De zone kiezen	Druk op selectietoets uit de zone [0]
Het vermogen kiezen	Druk op [+]	[1] tot [9]
« Timer » kiezen		Druk gelijktijdig op [-] en [+]	Timer [00]
Verminder de tijd	Druk op [-]	[00] tot 30,29...
Vermeerder de tijd	Druk op [+]	de tijd vermeerderd
De tijdsduur is ingesteld en begint te verlopen.

- Uitschakelen van de timerfunctie :

Actie

Bedieningspaneel

Display

De zone kiezen Druk op selectietoets uit de zone lampje van de zone aan

« Timer » kiezenUitschakelen

Druk gelijktijdig op [ - ] en [ + ]Druk op [ - ]

resterende tijdTimer [ 00 ] dan uit

Indien verschillende timers geactiveerd zijn, volstaat het deze actie te herhalen.

- Automatisch uitschakelen op het einde van de kooktijd :

Wanneer de gekozen tijd verlopen is, geeft het lampje van de timer al knipperend [ 00 ] weer en een geluidssignaal weerklinkt.

Druk op een toets om het geluid en het knipperen te beëindigen.

- Gebruik van de timer zonder koken :

Actie	Bedieningspaneel	Display
De kookplaat activeren	druk op [ ]	2 x [ 0] of [ H ]
« Timer » kiezen	Druk gelijktijdig op [ - ] en [ + ]	[ 00 ]
Verminder de tijd	Druk op [ - ]	[ 00 ] tot
30,29...
Vermeerder de tijd	Druk op [ + ]	de tijd
vermeerderd

Wanneer de gekozen tijd verlopen is, geeft het lampje van de timer al knipperend [00] weer en een geluidssignaal weerklinkt.

Druk op een toets om het geluid en het knipperen te beëindigen.

Vergrendeling van het bedieningspaneel

Om te vermijden dat een selectie van de kookplaat wordt gewijzigd, bijvoorbeeld bij het poetsen van het glas, kan het bedieningspaneel worden vergrendeld (behalve de toets aan/uit [ ⑪]).

- Vergrendelen :

Actie	Bedieningspaneel	Display
Kookplaat inschakelen	Druk op [ ]	[0] of[H]
Vergrendelen	Druk gelijktijdig op [-] en Druk op selectietoets uit de zone voor
		Druk op selectietoets uit de zone voor 2 x [L]

- Ontgrendelen :

Actie	Bedieningspaneel	Display
Kookplaat inschakelen	Druk [ ]	2 x [L]
In de 5 seconden na de start :

Actie	Bedieningspaneel	Display
Kookplaat ontgrendelen		Druk gelijktijdig op [- ] en Druk op selectietoets uit de zone voor Druk opnieuw op [- ]	2 x [ L ]alle zone lampjes uit

Kwaliteit van de pannen

Aangepaste pannen: staal, geëmailleerd staal, gietijzer, inox met magnetische bodem, aluminium met magnetische bodem

Niet aangepaste pannen: aluminium en inox zonder magnetische bodem, koper,messing, keramiek, porselein

De fabrikanten vermelden of hun producten geschikt zijn voor inductie.

Om u ervan te verzekeren of de pannen geschikt zijn:

- Giet een beetje water in een pan en plaats deze op een inductie kookzone geregeld op [9]. Het water moet binnen enkele seconden opwarmen.

- Houd een magneet tegen de bodem van de pan. De magneet moet blijven plakken. Sommige pannen maken lawaai wanneer ze op een inductie kookzone geplaatst worden. Dit wil niet zeggen dat het apparaat defect is en het beïnvloedt geenszins het functioneren.

Afmetingen van de pannen

De kookzones passen zich tot op zekere hoogte automatisch aan de diameter van de pan aan. De bodem van deze pan dient wel een minimum diameter te hebben in functie van de diameter van de gekozen kookzone.

Plaats de pan goed in het midden van de kookzone teneinde een optimaal rendement van uw kooktafel te verkrijgen.

Voorbeelden van vermogenregeling

(de hieronder vermelde waarden zijn enkel richtgevend)

1 tot 2	SmeltenOpwarmen	Sauzen, boter, chocolade, gelatineKant- en klaargerechten
2 tot 3	OpzwellenOntdooien	Rijst, pudding en bereidde gerechtenGroenten, vis, diepgevroren producten
3 tot 4	Stoom	Groenten, vis, vlees
4 tot 5	Water	Gekookte aardappelen, soep, pastaVerse groenten
6 tot 7	Zachtjes koken	Vlees, lever, eieren, braadworstenGoulash, rollade, pens
7 tot 8	KokenBraden	Aardappelen, beignets,platte koeken
9	BradenOp kooktemperatuur brengen	Steaks, omelettenwater
P	BradenOp kooktemperatuur brengen	Water

ONDERHOUD EN REINIGING

Laat het apparaat eerst afkoelen, anders is er risico voor brandwonden.

• Verwijder de kookresten met een beetje water met afwasproduct of een in de handel aanbevolen product voor vitrokeramiek.
• Gebruikt in geen enkel geval apparaten "aan stoom" of "druk".
• Geen voorwerpen gebruiken die het gevaar zouden lopen vitrokeramiek te strepen.
• Gebruik geen schuurproducten, deze kunnen het apparaat beschadigen.
• Droog het apparaat met een goede doek.
• Verwijder onmiddellijk suiker of spijzen die suiker bevatten.

[ E4 ] verschijnt in het display:

- De plaat moet worden geconfigureerd volgens onderstaande procedure :

I) Opgelet: u mag niet meteen pannen plaatsen op de inductieplaat.
II) Koppel de plaat los van het stroomnet: verwijder de stop of schakel de zekering uit.
III) Verbind de plaat weer op het stroomnet: plaats de stop terug of schakel de zekering weer in.
IV) Procedure:

* Neem een pan met magnetische bodem met een minimale diameter van 16 cm.
* start de plaat binnen 2 minuten na het aansluiten op het stroomnet op.
* druk niet op [ ①]

V) Eerst moet de bestaande configuratie worden geannuleerd

1) Druk op toets [-] en houd deze toets ingedrukt.
2) Druk met een vinger van uw andere hand achtereenvolgens en snel (binnen 2 sec.) op de "selectie" toets.

Waarbij u begint met de zonerechtsboven en u tegen de klok in beweegt(a -> a -> b -> b).

Een [-] verschijnt.

Een dubbele piep duidt op een bewerkingsfout.

Herhaal in dat geval de bewerking vanaf stap 1.

3) Laat de toetsen los en druk gelijktijdig op [ - ] en [ + ] gedurende enkele seconden tot de knipperende [ E ] verschijnen.
4) Wacht tot de [ E ] ophouden met knipperen.
5) De [ E ] veranderen vervolgens automatisch in [ C ]. De configuratie is geannuleerd.

VI) Hoe kunt u de plaat opnieuw configureren?

1) Neem een magnetisch pan met een diameter van minstens 16 cm.
2) Selecteer de kookzone door op de selectie toets bijbehorende.
3) Plaats de bak op de zone die u wilt configureren.
4) Wacht tot [ C ] verandert in [- ]. De kookzone is geconfigureerd.
5) Ga op dezelfde manier te werk voor alle kookzones die [ C ] weergeven.
6) De kookzones zijn geconfigureerd als alle zones zijn gedetecteerd en er niets meer wordt weergegeven.

Gebruik slechts één pan om de configuratie uit te voeren.

Plaats tijdens de configuratie nooit meerdere pannen op de zones.

Als de weergave [ E 4 ] blijft, bel dan de klantenservice.

De kookplaat of de kookzone werkt niet :

• De kookplaat is verkeerd op het elektrisch net aangesloten
• De zekering is gesprongen --> controleer de zekering in de meterkast.
• Kijk na of de vergrendeling niet is ingeschakeld
• De tiptoetsen zijn met water of vet bespat
• Er staat een voorwerp op de tiptoetsen

Het symbool [U] licht op :

• Er staat geen pan op de kookzone
• De pan is niet geschikt voor inductie
• De diameter van de bodem van de pan is te klein in vergelijking met de kookzone

Het symbool [ E ] licht op :

- Bel de Dienst na Verkoop.

Een enkele zone of alle zones vallen uit :

• De veiligheid is in werking getreden
• Deze treedt in werking wanneer u vergeten heeft een kookzone uit te schakelen
• De veiligheid treedt eveneens in werking wanneer één of meerdere tiptoetsen bedekt zijn
• Een kookpan is leeg en de bodem is oververhit
• De kookplaat beschikt eveneens over een automatische vermindering van het vermogen en van een automatische uitschakeling bij oververhitting

De ventilator blijft doorwerken na het uitzetten van de kooktafel :

• Dit is geen defect, de ventilator beveiligt zo de elektronische apparatuur
• De ventilator stopt vanzelf.

Het symbol [L] licht op :

• Zie hoofdstuk vergrendeling

MILIEUBESCHERMING

• de verpakkingsmaterialen zijn ecologisch en recycleerbaar.
• de elektronische apparaten bevatten edele metalen. Informeer u bij uw administratie over de recyclagemogelijkheden.

• Werp het apparaat niet weg met het huisvuil
• Doe beroep op de daartoe voorziene ophaaldienst of breng uw elektrisch apparaat naar het containerpark van uw gemeente

De montage dient enkel door erkende specialisten te worden uitgevoerd.

De gebruiker dient de wetgeving en de normen van het land van zijn verblijfplaats na te leven.

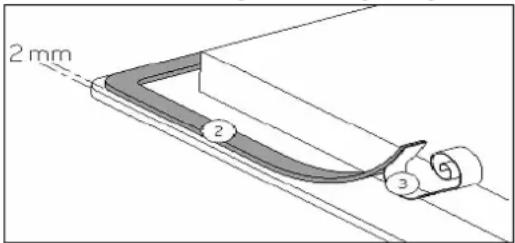

Plaatsen van de waterdichte strip

De zelfklevende strip geleverd met het apparaat vermijdt infiltratie in het meubel.

Het plaatsen dient met grote zorg volgens onderstaande tekening te worden uitgevoerd.

De beschermfolie (3) verwijderen en de dichtingstrip (2) op de rand van de kookplaat plakken op 2 mm van de buitenrand

Inbouw

Type	Snijdt dimensie		Snijdt dimensie montage zei "flush			Glazen zaal (mm)
	Breedte	Diepte	Breedte	Diepte	Radius	Breedte	Diepte	Hoogte
ATI322BKATI322WHATI322SI	270	490	296	516	8	290	510	4

• De afstand tussen de kookplaat en de muur dient minstens 50 mm te bedragen.
• De kookplaat is een apparaat toebehorend aan de beschermingsklasse « Y ». Ingebouwd mag zich een hoge kastwand of een muur aan een zijde en aan de achterzijde bevinden.

Aan de andere zijde mag geen enkel meubel of apparaat hoger zijn dan het kookvlak.

• De bekledingen van de werkbladen dienen te worden uitgevoerd in warmtebestendige materialen (100°C)
• De materialen van het werkblad kunnen opzwellen bij contact van vocht. Om de uitsnijding te beschermen, bestrijk deze met een vernis of een speciale lijm.
• De strippen aan de muurranden dienen hittebestendig te zijn.
• Installeer de kookplaat niet boven een niet geventileerde oven of een vaatwasmachine.
• Onder de omkasting van het apparaat een afstand van 20 mm voorzien om een goede verluchting van de elektronische apparatuur te verzekeren
• Indien er zich een lade onder de kookplaat bevindt, vermijd er ontvlambare voorwerpen in op te bergen (bv. spray) en voorwerpen die niet warmtebestendig zijn.
• Voor de afstand tussen de kookplaat er de erboven geplaatste dampkap, dient u de instructies van de fabrikant van de dampkap te volgen. Bij gebrek aan instructies, dient u een afstand van minimum 760 mm te respecteren.

• De verbindingskabel mag na aansluiting aan geen enkele mechanische spanning onderhevig zijn, zoals bijvoorbeeld een lade.

• De installatie en de aansluiting op het elektrische net mag enkel toevertrouwd worden aan een vakman (elektricien) die op hoogte is van de voorgeschreven normen.

• Na het monteren moeten de stukken die onder spanning staan beschermd blijven.
• De nodige aansluitgegevens staan op het kenplaatje et het aansluitingsplaatje aan de onderkant van het apparaat.
• Het apparaat dient door middel van een meerpolige stroomonderbreker van het net gescheiden te zijn. Staat deze open (niet aangesloten), dan moet de contactopening minstens 3mm bedragen.
• Het elektrische circuit dient van het net gescheiden te zijn door middel van de nodige voorzieningen zoals bijvoorbeeld beveiligingsschakelaars, zekeringen, differentiële schakelaars en contacten.
• Indien het toestel niet voorzien is van een bereikbaar stopcontact, dan moeten middelen voor uitschakeling aan de vaste installatie toegevoegd worden inovereenstemming met de installatieregeling.
• De voedingsslang moet zo geplaatst worden zodat deze de hete delen van de kookplaat of de oven niet raakt.

Let op!

Dit apparaat is voorzien voor een aansluiting op een netspanning van 230V\~ 50 / 60 HZ

Verbind steeds de aarding. Respecteer het aansluitingsschema.

De aansluitdoos bevindt zich onder de kookplaat.

Om het deksel te openen, gebruik een schroevendraaier en plaats deze in de twee gleuven voor de twee pijlen.

Voeding	Aansluiting	Kabelsectie	Kabel	Zekering
230V~ 50 / 60Hz	1 Phase + N	3 x 1.5 mm ^2	H 05 VV - FH 05 RR - F	16 A

Let op ! De draden goed doorsteken en de schroeven goed aanspannen.

We kunnen niet verantwoordelijk gesteld worden voor ongevallen voortkomend uit een slechte aansluiting of ongevallen die gebeuren door toestellen zonder of met een defecte aardig.

Dear clients,

- Beheer van het maximaal vermogen :

Het geheel van de kookplaat is voorzien van een maximaal vermogen. Wanneer de booster functie geactiveerd is – en om dit maximaal vermogen niet te overschrijden – vermindert de elektronische bediening automatisch het kookniveau van een andere kookzone.

Gedurende enkele seconden geeft de display van deze kookzone al knipperend [ 9 ] weer, vervolgens wordt het hoogst mogelijke kookniveau weergegeven :

Gekozen kookzone

[ P ] wordt weergegeven

Andere kookzone (bijvoorbeeld: kookniveau 9)

[9] wordt [7] naargelang de kookzone

Timer
