GEBRUIKSAANWIJZING RODEO KETTLER

KETTLER Benelux B.V. Filiaal België Brandekensweg 9 B-2627 Schelle http://www.kettler.be

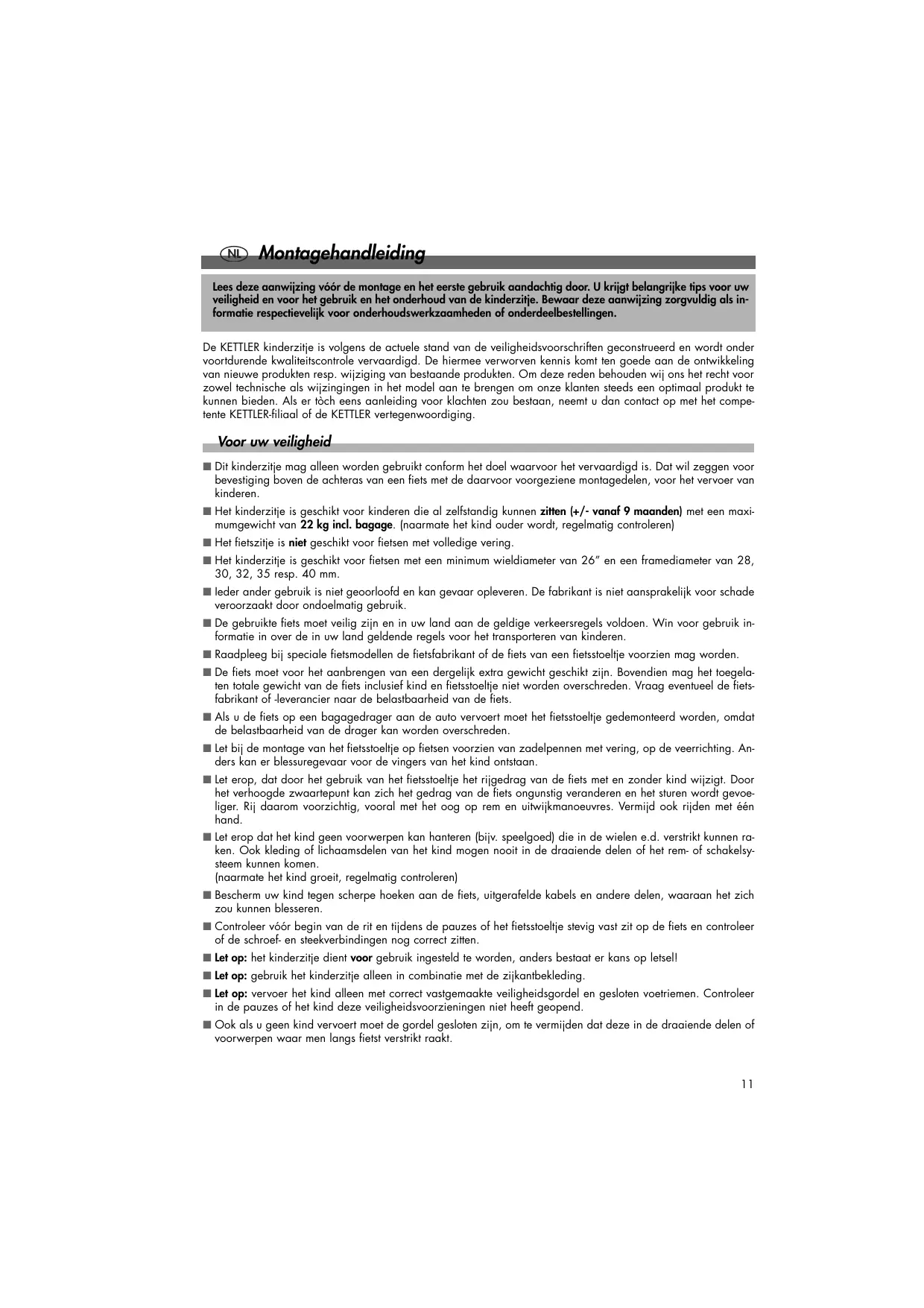

Montagehandleiding Lees deze aanwijzing vóór de montage en het eerste gebruik aandachtig door. U krijgt belangrijke tips voor uw veiligheid en voor het gebruik en het onderhoud van de kinderzitje. Bewaar deze aanwijzing zorgvuldig als informatie respectievelijk voor onderhoudswerkzaamheden of onderdeelbestellingen. De KETTLER kinderzitje is volgens de actuele stand van de veiligheidsvoorschriften geconstrueerd en wordt onder voortdurende kwaliteitscontrole vervaardigd. De hiermee verworven kennis komt ten goede aan de ontwikkeling van nieuwe produkten resp. wijziging van bestaande produkten. Om deze reden behouden wij ons het recht voor zowel technische als wijzingingen in het model aan te brengen om onze klanten steeds een optimaal produkt te kunnen bieden. Als er tòch eens aanleiding voor klachten zou bestaan, neemt u dan contact op met het competente KETTLER-filiaal of de KETTLER vertegenwoordiging. Voor uw veiligheid ■ Dit kinderzitje mag alleen worden gebruikt conform het doel waarvoor het vervaardigd is. Dat wil zeggen voor bevestiging boven de achteras van een fiets met de daarvoor voorgeziene montagedelen, voor het vervoer van kinderen. ■ Het kinderzitje is geschikt voor kinderen die al zelfstandig kunnen zitten (+/- vanaf 9 maanden) met een maximumgewicht van 22 kg incl. bagage. (naarmate het kind ouder wordt, regelmatig controleren) ■ Het fietszitje is niet geschikt voor fietsen met volledige vering. ■ Het kinderzitje is geschikt voor fietsen met een minimum wieldiameter van 26” en een framediameter van 28, 30, 32, 35 resp. 40 mm. ■ Ieder ander gebruik is niet geoorloofd en kan gevaar opleveren. De fabrikant is niet aansprakelijk voor schade veroorzaakt door ondoelmatig gebruik. ■ De gebruikte fiets moet veilig zijn en in uw land aan de geldige verkeersregels voldoen. Win voor gebruik informatie in over de in uw land geldende regels voor het transporteren van kinderen. ■ Raadpleeg bij speciale fietsmodellen de fietsfabrikant of de fiets van een fietsstoeltje voorzien mag worden. ■ De fiets moet voor het aanbrengen van een dergelijk extra gewicht geschikt zijn. Bovendien mag het toegelaten totale gewicht van de fiets inclusief kind en fietsstoeltje niet worden overschreden. Vraag eventueel de fietsfabrikant of -leverancier naar de belastbaarheid van de fiets. ■ Als u de fiets op een bagagedrager aan de auto vervoert moet het fietsstoeltje gedemonteerd worden, omdat de belastbaarheid van de drager kan worden overschreden. ■ Let bij de montage van het fietsstoeltje op fietsen voorzien van zadelpennen met vering, op de veerrichting. Anders kan er blessuregevaar voor de vingers van het kind ontstaan. ■ Let erop, dat door het gebruik van het fietsstoeltje het rijgedrag van de fiets met en zonder kind wijzigt. Door het verhoogde zwaartepunt kan zich het gedrag van de fiets ongunstig veranderen en het sturen wordt gevoeliger. Rij daarom voorzichtig, vooral met het oog op rem en uitwijkmanoeuvres. Vermijd ook rijden met één hand. ■ Let erop dat het kind geen voorwerpen kan hanteren (bijv. speelgoed) die in de wielen e.d. verstrikt kunnen raken. Ook kleding of lichaamsdelen van het kind mogen nooit in de draaiende delen of het rem- of schakelsysteem kunnen komen. (naarmate het kind groeit, regelmatig controleren) ■ Bescherm uw kind tegen scherpe hoeken aan de fiets, uitgerafelde kabels en andere delen, waaraan het zich zou kunnen blesseren. ■ Controleer vóór begin van de rit en tijdens de pauzes of het fietsstoeltje stevig vast zit op de fiets en controleer of de schroef- en steekverbindingen nog correct zitten. ■ Let op: het kinderzitje dient voor gebruik ingesteld te worden, anders bestaat er kans op letsel! ■ Let op: gebruik het kinderzitje alleen in combinatie met de zijkantbekleding. ■ Let op: vervoer het kind alleen met correct vastgemaakte veiligheidsgordel en gesloten voetriemen. Controleer in de pauzes of het kind deze veiligheidsvoorzieningen niet heeft geopend. ■ Ook als u geen kind vervoert moet de gordel gesloten zijn, om te vermijden dat deze in de draaiende delen of voorwerpen waar men langs fietst verstrikt raakt.

Montagehandleiding ■ Let op geschikte en voldoende warme kleding voor het kind. Stil zittende kinderen koelen meestal sneller af dan de fietser. ■ Wij adviseren voor kind en fietser het dragen van een fietshelm. ■ Neem in geval van twijfel en bij vragen contact op met uw vakhandelaar. ■ Waarschuwing: bevestig géén extra bagage aan het kinderstoeltje. Gebruik desnoods een pakkendrager voor de vooras om een goede verdeling van het gewicht te waarborgen. Let ook hier erop, dat het draagvermogen van de fiets en het fietsstoeltje nicht mag worden overschreden. ■ Waarschuwing: Er mogen géén wijzigingen aan het fietsstoeltje aangebracht worden. Het fietsstoeltje voldoet aan de voorgeschreven veiligheidseisen. Door ondeskundige reparaties en bouwtechnische wijzigingen (demontage van originele onderdelen, monteren van niet toegestane delen etc.) kan gevaar voor de gebruiker ontstaan. ■ Waarschuwing: het rijgedrag van de fiets kan met een kind in het fietsstoeltje veranderen. Vooral met betrekking tot het evenwicht, het sturen en het remmen. Zorg dat het kind rustig blijft zitten. Plotselinge gewichtsverplaatsing kan de rijveiligheid aanzienlijk beïnvloeden. ■ Waarschuwing: stal de fiets nooit als het kind nog in het fietsstoeltje zit. ■ Waarschuwing: het fietsstoeltje mag niet gebruikt worden als er een onderdeel defect is. Beschadigde onderdelen kunnen uw veiligheid en dat van het kind in gevaar brengen. Controleer voor de rit of alle onderdelen om schade en losse verbindingen (schroeven, steekverbindingen, veiligheidsgordel, etc.). Beschadigde of versleten onderdelen direct vervangen. Gebruik hiervoor uitsluitend originele KETTLER onderdelen. ■ Let op: Controleer bij extreme weersomstandigheden of het fietsstoeltje wel gebruikt kan worden, omdat bijv. bij sterk zonlicht het stoeltje erg heet kan worden en bijv. bij temperaturen ver onder nul de huid aan het stoeltje kan blijven plakken. Montage ■ Het kinderzitje moet zó aangebracht worden, dat er geen contact met de bagagedrager bestaat. De afstand tussen bagagedrager buisbeugel moet minstens 25 mm bedragen. ■ Bevestig de roerbeugel parallel met de grond. Het zitvlak is daarmee lichtjes naar vanachter geneigd, zodat het kind er niet kan uitglijden, en de rugsteun neigt zich een beetje naar vanachter. ■ Het zwaartepunt van de last van het zitje (gekenmerkt door een rode punt) mag zich hoogstens 10 cm achter de wielnaaf bevinden (wordt onderstaand nog nader toegelicht). ■ Bij zadels met vrijliggende veren moeten de veren ter bescherming van letsel afgedekt worden (bijvoorbeeld met KETTLER klemveiligheid, art.no. 08947-690). ■ Voorts moet ter bescherming tegen letsel het achterwiel met een extra afdekking van de spaken of een jasbeschermer uitgerust worden. ■ Draai alle schroeven met een draaimoment van ca. 6 Nm vast. Controleer na elke montagestap of alle schroefverbindingen goed vast zitten. ■ Controleer of alle delen van de fiets met het gemonteerde fietstoeltje erop nog goed functioneren (bijv. stuur en rem). Onderhoud ■ Gebruik voor het reinigen en onderhoud van het fietsstoeltje milieuvriendelijke, in géén geval agressieve of bijtende middelen. ■ Indien nodig kunnen ook de veiligheidsgordels schoongemaakt worden. Hierbij is het erg belangrijk dat u géén agressieve middelen gebruikt. Een mild zeepsopje is meestal voldoende. ■ Vochtige zitkussens of vochtige bekleding kan af en toe, door wrijving, leiden tot vlekken op lichte kledingstukken. Toebehoren ■ Als u het zitje ook aan een andere fiets wilt aanbrengen, kunt u onder art. no. 08947-133 een extra houder voor het kinderzitje nabestellen.

Montagehandleiding Montagetips De montage dient zorgvuldig en door een volwassen persoon te worden uitgevoerd. Lees vóór u met het werk begint, deze montageaanwijzing nauwkeurig door. De verschillende stappen worden in de op elkaar volgende afbeeldingen bovendien door symbolen toegelicht en eventueel wijst een tekstkenmerk op een verdergaande schriftelijke verklaring. Ga nauwkeurig volgens de opgegeven montagestappen te werk, zodat een veilig gebruik en juiste functie van het apparaat verzekerd is. Om productietechnische redenen behouden wij ons het recht voor sommige delen (bij voorbeeld buisstoppen) vóór te monteren. 3 jaar garantie ■ KETTLER garandeert, dat deze fietsstoeltje van hoogwaardige materialen en met de grootste zorgvuldigheid werd vervaardigd. Indien echter toch gebreken mochten optreden, dan verzoeken wij U daarvan melding te maken bij Uw vakhandelaar en een kopie van Uw faktuur bij te sluiten. De garantie begint op de datum van aankoop. ■ KETTLER zal, onder uitsluiting van eisen tot schadeloosstelling, alle binnen de garantietermijn optredende gebreken, die aantoonbaar zijn terug te voeren op fabrikagefouten of op het gebruik van niet geheel deugdeljijke materialen, naar eigen beoordeling kosteloos verhelpen, respektievelijk door een nieuw meubelonderdeel vervangen. Schades, veroorzaakt door ondeskundige behandeling of het gebruik van geweld, zijn van deze garantie uitgesloten. ■ Door het herstellen van gebreken wordt de garantietermijn niet opnieuw verlengd. Onderdelenlijst bladzijde 30-31 Vermeld bij de onderdelenbestellingen a.u.b. het volledige artikelnummer, het onderdeelnummer, het benodigde aantal en het serienummer van het apparaat (zie gebruik). Bestelvoorbeeld: artikelnr. 08949-000/ onderdeelnr. 91960107 / 2 stucks / serienummer .................... Bewaar de originele verpakking, zodat u deze later indien nodig als transportverpakking kunt gebruiken. Retourgoederen mogen uitsluitend na afspraak opgestuurd worden in een voor transport deugdelijke (binnen) verpakking. Bij voorkeur de originele doos. Stuur een goede, gedetailleerde beschrijving van de fout / schade mee! Belangrijk: Vast te schroeven onderdelen worden in principe zonder schroefmateriaal berekend en geleverd. Indien er behoefte aan dit schroefmaterial bestaat, dan kan dit door de toevoeging „met schroefmateriaal“ bij de bestelling worden vermeld. Verwijderingsaanwijzing KETTLER producten zijn recyclebaar. Breng het apparaat aan het einde van de gebruiksduur naar en vaekkundig verzamelpunt voor recycling.

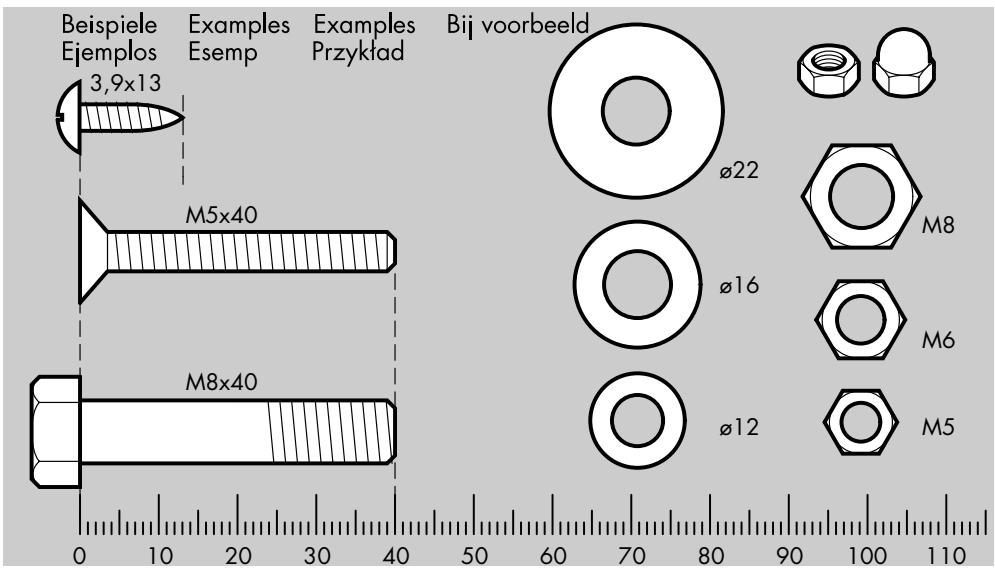

Meethulp voor schroefmateriaal

Checklijst (verpakkingsinhoud)

Voor het opklappen van het rugdeel (resp. voetdeel) rechts en links beide knoppen indrukken en het rugdeel (voetdeel) in positie brengen.

Voor de montage van het kinderzitje aan de diverse fietsframes met verschillende buisdiameters zijn hulpstukken bijgeleverd. Meet de diameter van de buis van uw fiets (zadelbuis) en kies het passende hulpstuk (de diameter is erop gedrukt). Voor een buisdiameter van 28 mm is geen hulpstuk nodig.

Bij de montage van de houder wilt u er wel op letten, dat de schroeven zelfborgend zijn (door de zekering kunnen de schroeven soms wat moeilijker rondgedraaid worden). De veiligheidsknevel moet in rijrichting gezien links liggen. De schroeven nog niet helemaal vast aandraaien, zodat u de houder nog kunt richten!

De houder moet zó gericht zijn, dat de ingezette buisbeugel geen contact met de bagagedrager heeft en parallel minstens 2,5 cm erboven staat. Als deze afstand goed ingesteld is, draait u de schroeven kruisgewijs vast, tot de houder, als er matig kracht gezet wordt, noch in horizontale, noch in verticale richting bewogen kan worden. Bij het inzetten van de buisbeugel (ook met het gemonteerde zitje) moet de veiligheidsknevel vastgezet worden (naar achteren schuiven). Als de buisbeugel respectievelijk het zitje verwijderd moet worden: de veiligheidsknevel naar voren schuiven.

Bij de montage van het zitje op de buisbeugel moet erop letten, dat het zwaartepunt (gekenmerkt door de rode punt op het zitje) niet meer dan hoogstens 10 cm achter de wielnaaf ligt! max.

Reinig voor het bevestigen van de klittenband de contactvlakken. Trek de folie van de klittenband en druk het kussen tegen de armleuningen. Om het zitje te kunnen reinigen trekt u de bekleding van de armleuningen en maakt de schroef los die de bekleding aan de zitting bevestigt. Na het reinigen de bekleding weer vastschroeven.

De schoudergordels kunnen in overeenstemming met de lichaamsgrootte van het kind in de hoogte versteld worden. Controleer of het goed vast zit.

Let er absoluut op, dat de veiligheidsgordels goed aangelegd zijn. Handhabungshinweise “press”

Opgeklapt Zitstand Ruststand Waarschuwing! Let erop dat de scharnieren na het verstellen vergrendeld zijn. Gebruik alleen de getoonde standen, andere standen zijn uit ergonomisch oogpunt niet aan te bevelen en kunnen bij het kind houdingsproblemen veroorzaken.

Bestelling van reserveonderdelen

Vermeld bij de onderdelenbestellingen a.u.b. het volledige artikelnummer, het onderdeelnummer, het benodigde aantal en het serienummer van het apparaat.
