Producttype	Precisie soldeerbout
Merk	PARKSIDE
Model	PFLK 15
Categorie	Soldeerstation
Nominaal vermogen	15 W
Nominale temperatuur van de soldeerpunt	320 °C
Aanbevolen soldeerdiameter	1,0 mm of 1,5 mm (60% Sn)
Meegeleverd soldeer	10 g, diameter 1,0 mm
Voeding	Elektriciteitsnet (spanning volgens typeplaatje)
Belangrijkste functies	Elektronisch solderen voor componenten en printplaten; verwisselbare soldeerpunt
Onderhoud en reiniging	Laat aan de lucht afkoelen; niet met water afkoelen; soldeerpunt na gebruik reinigen
Veiligheid	Gebruik een brandwerende houder; ontkoppelen voor onderhoud; niet gebruiken als snoer beschadigd is
Onderdelen en repareerbaarheid	Verwisselbare soldeerpunten; reparaties uitsluitend door een gespecialiseerde elektricien
Garantie	36 maanden vanaf aankoopdatum
Toepassingsgebieden	Fijn elektronisch soldeerwerk, moeilijk bereikbare plaatsen

Veelgestelde vragen - PFLK 15 PARKSIDE

Wat is het vermogen van deze soldeerbout?

De PARKSIDE PFLK 15 heeft een nominaal vermogen van 15 watt.

Welke temperatuur bereikt de soldeerpunt?

De nominale temperatuur van de soldeerpunt is ongeveer 320 °C.

Welk type soldeer gebruiken?

Gebruik een elektronisch soldeer met een diameter van 1,0 mm of 1,5 mm, met 60% tin (Sn). Er wordt een soldeer van 1,0 mm (10 g) meegeleverd.

Hoe vervang ik de soldeerpunt?

Koppel het apparaat los en laat het afkoelen. Draai de blokkeerschroef los, verwijder de oude soldeerpunt zonder forceren, steek de nieuwe soldeerpunt tot aan de aanslag en draai de schroef vast.

Hoe reinig ik de soldeerpunt?

Laat de soldeerbout na gebruik aan de lucht afkoelen. Gebruik nooit water om af te koelen. U kunt de soldeerpunt afvegen met een vochtige spons of een speciale reiniger.

Wat te doen als het netsnoer beschadigd is?

Gebruik het apparaat niet meer. Laat het snoer vervangen door een gespecialiseerde elektricien of de klantenservice.

Kan ik vloeimiddel gebruiken?

Ja, het wordt aanbevolen om een vloeimiddel te gebruiken. Vermijd vet of vloeimiddelvloeistof.

Hoe berg ik de soldeerbout op?

Bewaar het op een droge plaats, buiten bereik van kinderen, bij voorkeur in de originele verpakking. Gebruik altijd de brandwerende houder wanneer het heet is.

Wat is de garantietermijn?

De garantie is 36 maanden vanaf aankoopdatum. Schade door oneigenlijk gebruik en slijtageonderdelen zijn niet gedekt.

Waar kan ik vervangende soldeerpunten vinden?

De verwisselbare soldeerpunten zijn verkrijgbaar bij de klantenservice of bij erkende PARKSIDE-dealers.

GEBRUIKSAANWIJZING PFLK 15 PARKSIDE

Opgenomen vermogen: 230 V ~

Vermogen: 15 W

Frequentie: 50 Hz

max. soldeerpunttemperatuur: ca. 300^ C

GEBRUKSAANWIJZINGEN

Lees bovendien de veiligheidsinstructies voor elektro-gereedschappen in het hoofdstuk Veilig werken «.
- Controller vór gelebruik of de spanninggegevens van het typeplaatje en de voedingsbron overeenkomen.
- Controller vór het verwarmen de correcte montage van de soldeerpunt - de klemschroef要去 vast zijn aangetrokken.
Sluit de fjine soldeerbout aan op een voedingsbron.
- Verwijder de soldeerpunt alleen in uitgeschakelde toestand van de soldeerbout en gebruik hiervoor geen geweld. Schuif een neue soldeerpunt in tot aan de aanslag.
- Verwarm de soldeerbout nicht zonder punt.
Laat de soldeerbout na de werkzaamheden allén in de open lucht afkoelen. Gebruik hiervoor nooit water!
Bij werkpauzes dient de soldeerbout in de waarvoor bestemde standard te worden geplaatst.
Wij adviseren, alleen de speciale opbergstandaard of een andere vuurvaste ondergrund voor het opbergen van de soldeerbout - dit ter vermijding van brandgevaar.
- Het apparaat mag Niet meer worden gebruikt wanneer de aansluitkabel beschadigd is. Neem voor alle reparaties uitsluitend contact op met een speciaalzaak of met de voornoemde servicedienst van uw land.

TOEPASSINGSGEBIEDEN

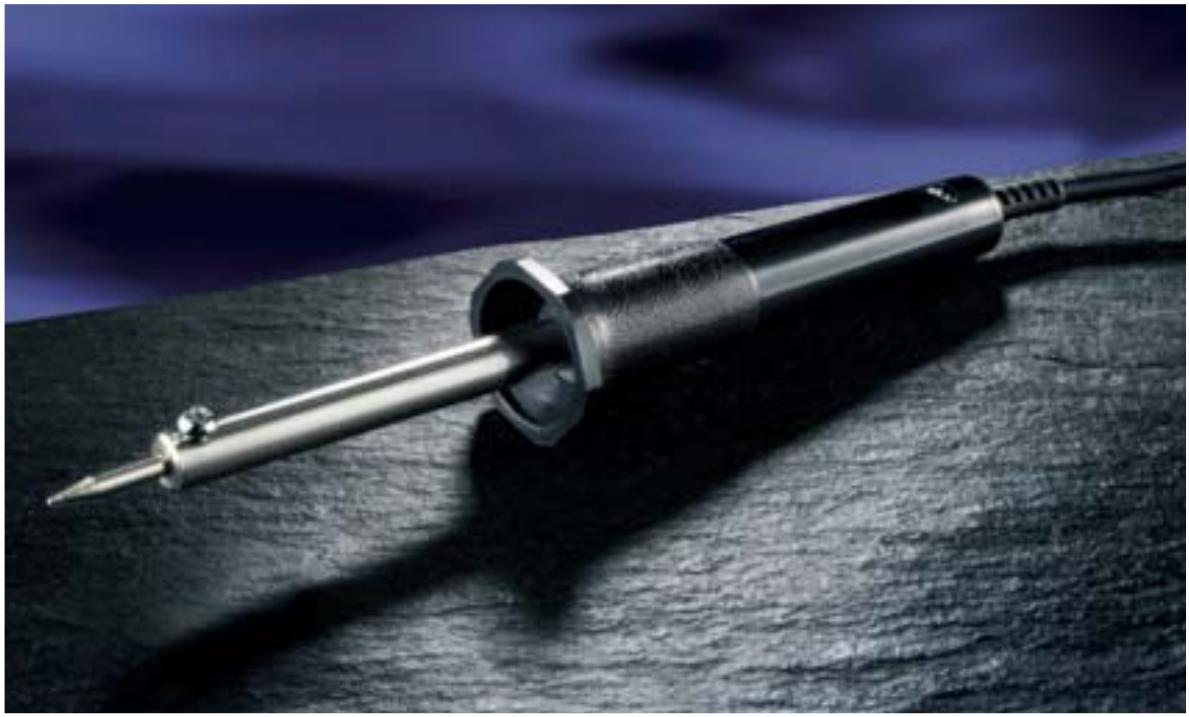

De PARKSIDE Fijne soldeerbout PFLK 15 met een nominaal vermogen van 15 Watt is ideaal voor elektro-solderingen aan bouwelementen en printplaten.

De nominale temperatuur van de soldeerpunt bedraagt ca. 320^ C. U bereikt de Beste resultaten met elektr-soldeersel, 1,0 (10 g bij de levering inbegrepen) of 1,5 mm diameter, 60% Sn. Als vloeimiddel adviseren wij contactsoldeerpasta (geen soldeervet of soldeerwater). Op grond en zij血液循环 is hij bijzonder geschickt voor moeilijk toegankelijkene en fijnse solderwerkkaamheden. De uitwisselbare soldeerpunten maken het apparaat variabel in ijin toenepassingsgebieden.

VEILIG WERKEN

1. Controller de netspanning. Controller zorgvuldig of de voorhanden netspanning overeenkomt met de vermelding op de typeplaat van het apparaat.
2. Apparaat altijd inschakelen vór contact met materiaal. Schakel altijd het apparaat in voordat het in contact komt met het te bewerken materiaal.
3. Houdt u uw werkplek in orde. Wanorde op de werkplek verhoogt het gevaar voor ongevallen.
4. Houdt u rekening met omgevingsinvloeden. Stelt u het gereedschap nooit bloot aan regen of vocht en gebruikt u elektrische gereedschappen nooit in natte of vochtige omgeving. Zorgt u voor goede verlichting. Gebruikt u elektrisch gereedschap nooit in de buurt van brandbare voelistoffen of gassen.
5. Bescherm uzelf gegen elektrische schokken. Voorkomt u lichaamscontact met geleidende delen Zoals bijvoorbeeld buizen, verwarmingselementen, kachels, koelkasten.
6. Houdt elektrische gereedschappen altijd buren bereik van kinderen! Zorgt u, dat andere personen niet met het gereedschap in contact komen en houdt u vooral kinderen op afstand!
7. Bewaart u uw geweredschap alsij op een veilige plaats. Niet gebruikt gereedschap moet in een droge, gesloten ruimte en buiuten het bereik van kinderen worden bewaar.
8. Zorgt u, dat het gereedschap Niet wordt overbelast. U werk'teiliger en better binnen de aangegeven vermogensgrenzen.

9. Gebrukt u het juiste gereedschap. Gebrukt u nooit te zwakeregeschap of voorzetelementen voor te waar werk. Gebrukt u gereedschap Niet voor doelleinden en werkzaamheden waarvoortijnest geconstraenderd着眼.

10. Draagt u veilige kleding. Draagt u geen wijde kleding of sieraden (zijKnownen door de bewegende delen worden ingetrokken). Bij werkzaamheden in de open lucht adviseren wij het dragen van rubber handschoenen eneiligheidsschoenen. Draagt u bij langhaar een haarnet.

11. Draag een veiligheidsbril, een ademmasker of een gehoorbeveiliging. Draag bij werkzaamheden met splinter-, spaander- en stofontwikkeling en bij bovenhoofs werk aktijd een veiligheidsbril, een ademmasker en - bij intensief werklawaai - ook een gehoorbeveiliging.
12. Voorzichtig met die kabel! Draagt u het gewerechtscho nooit aan de kabel en gebruikt u de kabel niet om de stekker uit het stopcontact te trekken. Beschermt u de kabel gegenitte, oile en scherpe randen.
13. Beveiligt u het werkstuk! Plaatst u het werkstuk in een spaninrichting of een duimschroef. Daardoor wordt het steiger vastgehouden dan in uw hand en u kunt de machine met beiden handen bedieren.
14. Zorgt u voor standveiligheid. Vermijd t oongewone lichaamshoudingen. Zorgt u voor een veilige stand en tevens voor een gelijkblijvend evenwicht.
15. Gaat u zorgvuldig met het gereedschap om. Houdt u uw gereedschap aktij bedrijsfkaar (bjv. scherp) en schoon, zodat u vlot en veilig kunt werkken. Neemt u de onderhoudsvoorrichten en -intervallen in acht. Controleur e regulmatig de stekker de kabel en laat u deze in geval van schade direct door eenvakman verrachten. Houdt u de handgrepen steeds droog en vrij van yet en oliie.
16. Na gebruik de stekker uit het stopcontact. Trekt u na gebruik, vóor onderhoud of bij verranging van werktuigen zoals bijv. zaagblad, boor of elk ander werktuig, altijd eerst de stekker uit het stopcontact.
17. Altijd de gereedschapssleutel verwijdenen. Controleert u, voordat u inschakelt, of sleutel en instellingsgereedschap verwijderd zijn.
18. Vermijdt u ongewild inschakenen van de machine. Draagt u het aan het stroomnet aangsloeten apaar aan nooit met de vinger aan de schakelaar. Overtuig u voor de aansluiting aan de stroomtoevoar, dat het apaarai is uitgeschakeld.
19. Verlengingskabels in de open lucht. Gebruikt u in de open lucht uitsluitend de waarvoor goedgekeurde en dienovereenkomstig gekenmerkte verlengingskabels.
20. Blijft u steeds op uw hoede. Houdt u uw werkstuk in het oog. Gaat u verstandig te werk en gebruikt u gereedschap nooit wanner uw aandacht is afgeleid.
21. Controleert u het apparaat op beschadigingen. Controleert u vór gebruik of gereedschappen of veiligheidsafdekkingen intact zich enaar behoren functioneren. Controleert u of de werking van bewegende delen in orde is, of zij nicht klemmen of beschadig+zijn.

Alle onderden moeten correct gemonteerd zijn en aan alle voorwaarden voldoen om het veilig functioneren van het apparaat te kunnen waarborgen. Beschadigde veiligheinsrichtingen en delen moeten - voor zover in de handleidering nied anders staat aangegeven - door een vakkundige technische Dienst gerepareed of verragen worden. Beschadigde schakelaars要去 eveneens door een technische Dienst worden verrangen. Gebruikt u het apparataa nooit, wonneer u de schakelaar Niet in- enukt schaken.

1. Repartaires alleen door de elektrakovman. Dit elektrisch gereedschap voloan et daaarvoerd geldende verilheidsvooraarden. Repartaires mogen uitsluitend要用 uegovoord aan elektrakovman, aangezien anders gevaar voor de bruiker bestaat.
2. Maak anderen vertrouwd met de bediening. Geef, als u het apparaat uitleent aan derden, altd een duidelijke uitleg over de werkung van het apparaat en voeg deze veiligheinsinstructies en de betreffende gebruksaanwijzing altd bij het apparaat.
3. Voorzichtig bij werkzaamheden op ladders en steigers. Bij het werken op een ladder of steiger要去 u bijzonder voorzichtig te werk gaan. Zorg voor correcte montage en beveiliging gegen weglijkden.
4. Belangrijk! Gebruikt u voor uw eigeneiligheid uitsluitend toebehoren en extra apparatuur die in de handleiding staat aangegeven of door de fabrikant van het gereedschap worden dit aanbevolen. Het gebruik van andere dan in de handleiding genoemde apparatuur of toebehoren kan tot persoonlijk letsel leiden.

TEXNIKA XAPAKTHPISTIKA

Anaiton nAekptko pEu: 230 V\~

1oXuc: 15W

Σuxvómta: 50 Hz

Wijt, KomernaB Handelsgesellschaft mbH, Burgrast. 21, D-44867 Bochum, Duitsland, verkranken hiermee dat het product aan de volgende EU-richtlijn vloodoot:

machinerichtlijn (98/37 EC), laagspanningsrichtlijn (73/23 EEC, 93/68 EEC), elektramagnetische compatibiliteit (89/336 EEC, 93/68 EEC) volgens de van toepassing zijnde normen en bevestigten dit door het CE-keurmerk.

Type/machinebenaming:

PARKSIDE FIJNE SOLDEERBOUT PFK 15

Bochum, 31.01.2003

Hans Komperna

• Directeur -

△HAΩΣH ΣYMMOPΦΩΣH

Eueic, n etapia Kompemai Handelsgesellschaft mbH, Burgr. 21, D-44867 Bochum, Tepuavia, dia Tou napovto; eyyapov ot to npoiov aut oavtanokipivetai otic akoloutec obnyie cTc E.E.:

Odyni pei npjxov (98/37 EOK), oyni pei qunwov taev (73/23 EOK, 93/68 EOK), oyni pei naxpoyavntnc opatomc (89/336 EOK, 93/68 EOK) oupuva ma to evapouaevo npotura, kai toBaiwuovue ouu to auoiolce MO.

Tunoc / Ovoiaia epyaaleiou:

PARKSIDE KOANHTPHI AKPIBEIAZ PFLK 15

Bochum, 31.01.2003

Hans KompernaB

-△eUθuvtnε

GARANTIE

Op dit apparaat verlenen wij 36 maanden garantie vanaf koopdatum. Dit product is met zorg vervaardig en voor levering naukeurig onderzocht. Als er desondanks storingen optreden, kut u het apparaat in de originele verpakking en het koobbewjs (indien voorhanden) opsturen hier het vermelde serviceadres in uw land.

Schade die voortvloeituit ondeskundige behandelinge evenals slijtende onderdelen vallen nicht oder de garantiebepalingen.

International Trade Service - winschoten b.v. - Papierbaan 55 - 9672 Winschoten - Tel.: [phone] - Fax: [phone]

EETYH2H

Tn oukeun uty EeTe 36 uevc yvun ano tv npeounivya ayopac. H oukun katoakeuaatke je npoooykai niv tv npaooan exey eaybe buuovldta. Av npaoala aut pokounu npaJIaeta laupyia, otei tv oukeun me aea otn auveki tnc oukeuaia ma z te nu atoeien ayopac (av unapxe) otny dieuuvon tou oepic ot wopa aoc, nou avayapetai tnt niow naepua tc uokueuaia.

Blae nou exou npokupe ano laovbauevo tpono xponc kaoepn me oukeunnc nou eipovtal quiooloyka dev ouinepiaabavovta otynv yyumon.

Houston Service a Kalothanassi G. Amalia a Electric Servis - Spare Parts - 47 Mesogion AV. a 11526 Athens · Tel.: [phone] a Fax: [phone]

GARANTIE

Op dit apparaat verlenen wij 36 maanden garantie vanaf koopdatum. Dit product is met zorg vervaardig en vór levering nauwkeurig onderzoek. Als er desondanks storingen optreden, kut u het apparaat in de originele verpakking en het koopbewijs (indien voorhanden) opsturen maar het vermelde serviceadres in uw land.

Schade die voortvloeituit ondeskundige behandelinge evenals slijtende onderden vallen nicht onder de garantiebepalingen.

I.T.S.w. bv · p/a Forwarding Team bvba · tav Esther · Kaai 214 - 216 - 2030 Antwerpen · Tel.: [phone] · Fax: [phone]
