GEBRUIKSAANWIJZING HC400ML-MLS CHAMBERLAIN

ATTENTIE BELANGRIJKE INSTRUCTIES VOOR MONTAGE EN GEBRUIK BEGIN MET HET LEZEN VAN DEZE BELANGRIJKE VEILIGHEIDSINSTRUCTIES! Deze waarschuwingstekens betekenen ”voorzichtig!” en zijn een aansporing om goed op te letten, omdat het veronachtzamen ervan lichamelijk letsel of materiële schade teweeg kan brengen. Lees deze instructies a.u.b. zorgvuldig. Deze hekaandrijving is zo geconstrueerd en gecontroleerd dat deze tijdens installatie en gebruik bij nauwkeurige naleving van de betreffende veiligheidsinstructies voldoende veilig is. Het niet opvolgen van de onderstaande veiligheidsinstructies kan ernstig lichamelijk letsel of materiële schade veroorzaken. Ga bij de omgang met gereedschap en kleine onderdelen voorzichtig te werk en draag geen ringen, horloges of loshangende kleding, als u bezig bent met installatie- of reparatiewerkzaamheden aan een hek. Elektrische leidingen moeten worden aangelegd in overeenstemming met lokale bouwvoorschriften en reglementen met betrekking tot elektrische installaties. De elektrische kabel mag alleen worden aangesloten op een correct geaard net. Bij de montage moet rekening worden gehouden met de actieradius van de draaiende vleugel in relatie tot omringende objecten (bijvoorbeeld de muur van een gebouw) en het daarmee verbonden risico van beknelling.. Verwijder alle aan het hek aangebrachte sloten om schade aan het hek te voorkomen. Na de installatie dient te worden gecontroleerd of het mechanisme juist is ingesteld en of de aandrijving, het veiligheidssysteem en de noodontgrendeling, indien aanwezig, goed functioneren. Als zich een voetgangerspoortje in het hek bevindt, mag de aandrijving niet starten of doorlopen wanneer dit poortje niet correct is gesloten.

MONTAGE VAN DE BESTURINGSBOX De besturing wordt in een speciale, waterdichte box (041FA277BX) gemonteerd. De afstanden die voor de montage moeten worden aangehouden uitmeten en boorgaten bepalen. Kunststof met behulp van een schroevendraaier uit de gaten verwijderen. Kabelconnectoren met trekontlasting naar binnen leiden. Box tegen het oppervlak, waartegen het gemonteerd moet worden houden. Schroeven door de bevestigingsgaten in de achterwand aan het oppervlak vastschroeven. De motorbesturing bestaat uit microprocessorgestuurde elektronica en is voorzien van de modernste techniek. De besturing beschikt voor een veilig gebruik over alle noodzakelijk aansluitmogelijkheden en functies. Door vocht en water raakt de besturing beschadigd. Voorkom te allen tijde dat er water, vocht, of stuwwater in de besturing komt. Alle openingen en kabeldoorvoeren moeten altijd waterdicht afgesloten zijn. De besturingsbox met de motorbesturing moet met de kabeldoorvoeren naar onderen gemonteerd worden. De box mag niet blootgesteld worden aan direct zonlicht. Met de elektronica kan de trek- en duwkracht zeer nauwkeurig ingesteld worden. De deur kan bij de juiste montage/instelling met de hand vastgehouden worden. Tijdens gebruik kan de deur altijd per afstandsbediening, toets of sleutelschakelaar stopgezet worden. De deurvleugel moet voor de „OPEN”- en „DICHT”-posities een stabiele aanslag hebben, aangezien de deuraandrijvingen niet over een eindschakelaar beschikken. STROOMVERDELING De kabel die vanaf de aandrijfarm loopt, moet op een gangbare, waterdichte verdeler worden aangesloten. De kabel van de verdeler naar de besturing kan dan vast aangelegd worden. Het is vaak mogelijk de aandrijving die direct naast de besturing bevestigd wordt, direct naar de box te leiden. Leg de verdeler nooit onderaards aan! Volgende kabeldoorsnedes mogen over het algemeen niet onderschreden worden: • 100-230 volt 1,5 mm² of groter • 0-24 volt 0,5 mm² of groter Tips: Deurbelkabel leveren in de praktijk vaak problemen op, aangezien ze bij grotere lengtes te veel spanning verliezen. Leg de kabels in verschillende kabelkanalen, d.w.z. kabel - motor en kabel fotocelbeveiliging, vooral bij sleutelschakelaars, starttoetsen (van de behuizing), anders kunnen er bij langere kabellengtes storingen ontstaan.

Het is van belang dat het hek altijd soepel kan bewegen. Hekken die blijven steken of klemmen, dienen onmiddellijk te worden gerepareerd. Probeer niet het hek zelf te repareren. Roep daarvoor de hulp in van een vakman. Houd extra accessoires uit de buurt van kinderen. Sta kinderen niet toe drukschakelaars en afstandsbedieningen te bedienen. Een zich sluitend hek kan zwaar letsel veroorzaken. Schakel de electriciteit naar de besturing uit voordat u reparaties uitvoert of beschermingen verwijdert.In de uiteindelijke configuratie van de installatie is een scheidingsinrichting nodig, zodat alle polen kunnen worden uitgeschakeld met behulp van een schakelaar (contactopening minstens 3 mm) of een aparte zekering. Zie er op toe dat deze aanwijzingen worden opgevolgd door personen die de aandrijving monteren, onderhouden of bedienen. Bewaar de gebruiksaanwijzing op een plaats waar u er snel bij kunt. Na het monteren van de hekaandrijving mogen er geen plekken zijn die gevaar van beknelling of verwonding opleveren voor levende wezens.

TECHNISCHE GEGEVENS Spanning: 230 V~ ±10 % 50 Hz Verbruik max.: 22 mA Aandrijving max.: 230 V~ 50 Hz 1000 W max Stroomtoevoer toebehoren: 24 V~ 0,5 A max Werktemperatuur: -25 ºC ÷ 55 ºC Bedrijfsvormen: standaard/standaard met dodeman in sluiten/ Dodeman Max. looptijd: 80 sec Pauze tijd: 0 ÷ 150 sec Afmetingen: 124x152 mm (zonder box)

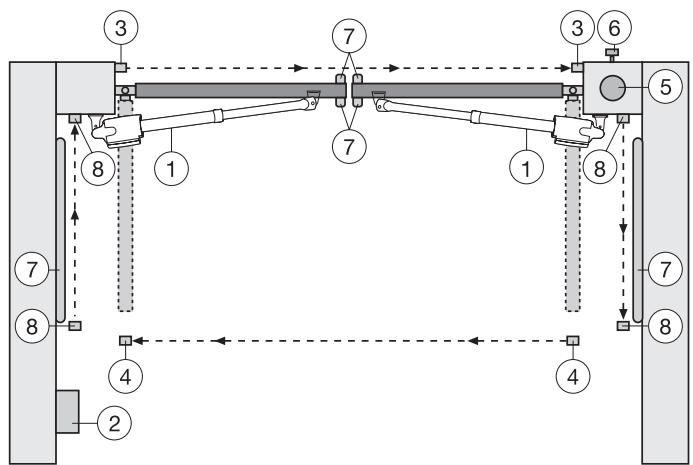

Typische opbouw van een installatie: 1. Motor 2. Besturing 3. Fotocelbeveiliging (actief sluiten), hoogte max. 200 mm Eerste fotocelbeveiliging. 4. Fotocelbeveiliging (actief openen), hoogte max. 200 mm Tweede fotocelbeveiliging. 5. Knipperlicht (optioneel) Belangrijke optische aanwijzing die wijst op bewegingen van de deur. 6. Sleutelschakelaar/Codeslot Wordt aan de buitenzijde aangebracht. Met een sleutel of door het invoeren van een nummer wordt de deur geopend. 7. Contactlijsten (optie) Beveiligt de deur bij aanraking. Contactlijsten kunnen op de deur of aan de posten worden aangebracht. Contactlijsten moeten, indien mogelijk, tot 2,5 m hoogte aangebracht worden. 8. Fotocelbeveiliging (actief openen/sluiten), hoogte max. 200 mm (optioneel) De besturing voldoet aan de meest recente ENrichtlijnen. Een van deze richtlijnen schrijft voor dat de sluitkrachten aan de deurkant niet meer mogen zijn dan 400 N (40 kg) binnen de laatste 500 mm voor deur DICHT. Bij een deuropening van 500 mm mag de maximale kracht aan de deurkant 1400 N (140 kg) bedragen. Als dit niet gegarandeerd kan worden, moet er altijd een contactlijst, indien mogelijk, tot een hoogte van 2,5 m aan de deur of aan de tegenoverliggende post worden aangebracht (EN12453).

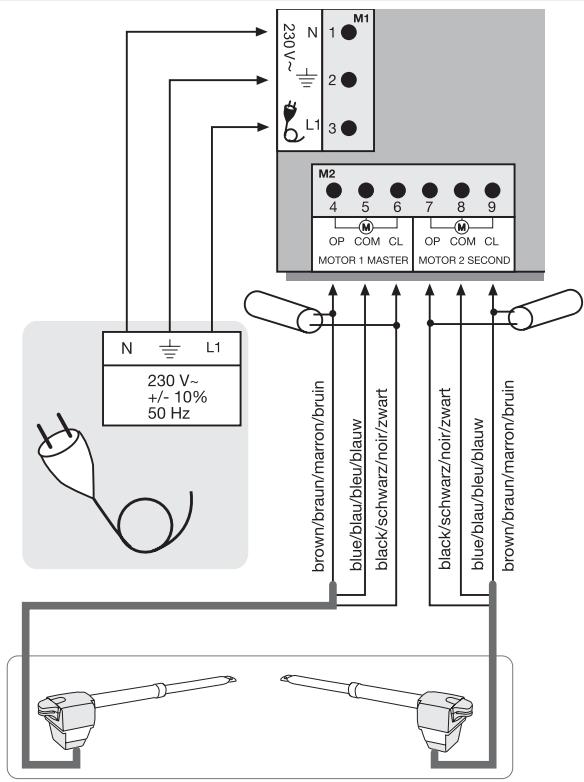

MOTOREN: Motor 1 “Master” moet als eerste opengaan, de andere motor heet Motor 2 “Second”. Als er maar een motor gebruikt wordt, blijft de aansluiting van motor 2 vrij. De kabels van de condensatoren die bij de motoren meegeleverd worden, moeten samen met de kabels voor de draairichting (bruin/zwart) naar de contacten OP en CL geleid worden. De condensatoren kunnen, om plaats te sparen, ook in de verdelers ondergebracht worden. Zorg ervoor dat ze goed bevestigd zijn en een goede elektrische verbinding maken. De condensatoren zorgen voor de kracht van de motoren. Sluit eerst de motoren als volgt aan: Motor 1 4

bruin & condensator 1

Voor de ingebruikname, zie paragraaf Eerste ingebruikname/basisinstelling. Aanwijzing: bij de eerste ingebruikname moeten tijdens de eerste loop de deurvleugels OPENGAAN. Als een of beide vleugels zich sluit, in plaats van open te gaan, moeten bij deze motor de bruine en zwarte kabel omgewisseld worden! Eerst moet de stroomtoevoer onderbroken worden!

Aandrijving 1 (Master)

Aandrijving 2 (Second)

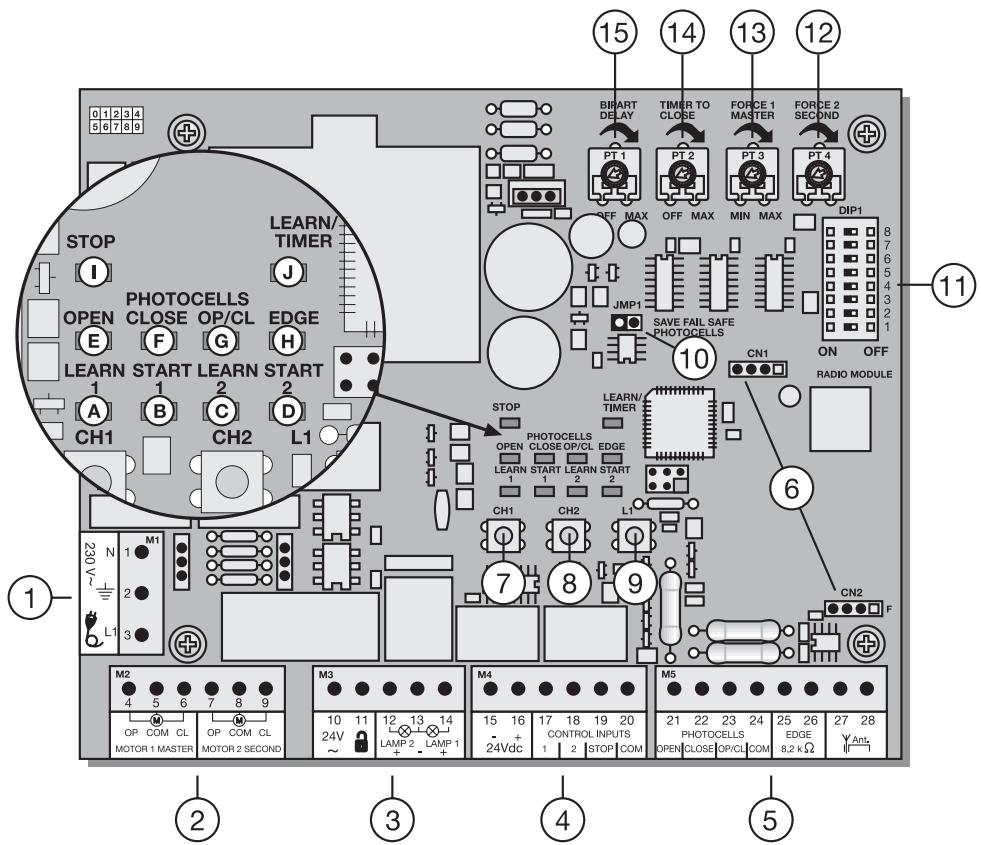

RODE LED’s moeten uitgeschakeld zijn. Duiden op storingen; uitgezonderd niet-aangesloten Failsafe fotocelbeveiligingen. (zie beschrijving „JUMPER“) (voorbeeld: kortsluiting, fotocelbeveiligingen en/of contactlijst)

Aansluiting voor toebehoren

Noodstopschakelaar/moet overbrugd worden, zonder aangesloten schakelaar

LED D ROOD starten impulskanaal 2

LED E ROOD fotocelbeveiliging actief OPEN M5,contact:21,24

Fotocelbeveiliging actief OPEN LED F ROOD fotocelbeveiliging actief SLUITEN Contact:22,24

Fotocelbeveiliging actief DICHT LED G ROOD fotocelbeveiliging actief OPEN/SLUITEN Contact:23,24

Fotocelbeveiliging actief

OPEN+ DICHT LED H ROOD contactlijst

Contactlijst 8,2 kOhm

aansluiting radiomodule

Krachtinstelling aandrijving 2

Krachtinstelling aandrijving 1

PROGRAMMA’S De besturing beschikt over 3 modi (programma’s). Het gewenste programma wordt met de dipschakelaar “ON” (AAN) of “OFF” (UIT) ingesteld. DIP1

AAN UIT De verschillende werkwijzen van de aandrijvingen (zie aparte tabel)

AAN DIP5 UIT AAN DIP6

UIT Voorknipperen van de knipperlichten gedurende 2 seconden voordat de aandrijving start. Voorknipperen gedeactiveerd

AAN Nadat de deur volledig geopend is, drukt aandrijving 1 met maximale kracht de deur gedurende 1 seconde in richting „OPEN”.

UIT Werking gedeactiveerd

Instelling voor Chamberlain fotocelbeveiligingen (771EML), komt overeen met EN60225-2-103. Instelling voor relaisgestuurde fotocelbeveiligingen (263EML) of andere relais-fotocelbeveiligingen.

ALLE veranderingen/instellingen die U aan de besturing voorneemt, ALTIJD stekker uit het stopcontact, anders worden de nieuwe veranderingen/instellingen niet door de besturing geaccepteerd.

POTENTIOMETER PT1 (TRIMMER 1): VLEUGELVERTRAGING (BIPART DELAY) Stuurt de vleugelvertraging aan bij vleugels die elkaar overlappen. In stand OPEN = 1 of 3 sec. In stand DICHT = 0-20 sec. Motor 1 Master wordt eerst geopend en als laatste gesloten. Om te voorkomen dat er niemand tussen de twee sluitende vleugels geklemd wordt, moet de vleugelvertraging altijd ingesteld worden. Volledig naar links gedraaid: vleugelvertraging UIT PT2 (TRIMMER 2): AUTOMATISCH SLUITEN (TIMER TO CLOSE) De wachttijd van de deur in de stand DEUR OPEN kan gedefinieerd worden: 0-150 sec. nadat de ingestelde tijd afgelopen is, wordt de deur gesloten. Alleen mogelijk met aangesloten failsafe fotocellen 771EML. Volledig naar links gedraaid: automatisch sluiten UIT De besturing voldoet aan de meest recente EN-richtlijnen. Een van deze richtlijnen schrijft voor dat de sluitkrachten aan de deurkant niet meer mogen zijn dan 400 N (40 kg) binnen de laatste 500 mm voor de stand deur DICHT. Bij een deuropening van 500 mm mag de maximale kracht aan de deurkant 1400 N (140 kg) bedragen. Als dit niet gegarandeerd kan worden, moet er altijd een contactlijst, indien mogelijk, tot een hoogte van 2,5 m aan de deur of aan de tegenoverliggende post worden aangebracht (EN12453). PT3 (TRIMMER 3): INSTELLING VAN KRACHT (FORCE 1 MASTER) De werkkracht van de motor wordt gedefinieerd met motor 1 = Master. De benodigde kracht is afhankelijk van het gewicht en de functie van de deur. PT4 (TRIMMER 4): INSTELLING VAN KRACHT (FORCE 2 SECOND) De werkkracht van de motor wordt gedefinieerd met motor 2 = Second. De benodigde kracht is afhankelijk van het gewicht en de functie van de deur.

ALLE veranderingen/instellingen die U aan de besturing voorneemt, ALTIJD stekker uit het stopcontact, anders worden de nieuwe veranderingen/instellingen niet door de besturing geaccepteerd.

UIT Standaard & Dodeman in sluiten

AAN AAN UIT UIT UIT UIT NL-5

Aparte tabel voor de instelling van de werkwijzen Impulsgever/kanaal 1

Impulsgever/kanaal 2

Deur gesloten: 1. impuls opent, de volgende zet stop, de volgende sluit, de volgende zet stop, de volgende opent etc.

Deur gesloten: 1. impuls opent vleugel 1(voetganger functie), de volgende zet stop, de volgende sluit, de volgende zet stop, de volgende opent etc.

Impuls tijdens sluiten zet de deur stop Impuls tijdens openen zet de deur stop Impuls tijdens pauze sluit de deur onmiddellijk

Impuls tijdens sluiten zet de deur stop Impuls tijdens openen zet de deur stop

Deur gesloten: 1. impuls opent, de volgende zet stop, de volgende sluit, de volgende zet stop, de volgende opent etc. Impuls tijdens sluiten zet de deur stop Impuls tijdens openen zet de deur stop Impuls tijdens automatisch sluiten sluit de deur onmiddellijk

Impuls tijdens pauze sluit de deur onmiddellijk Deur open: Continu signaal voor sluiten noodzakelijk, loslaten bewerkstelligt stopzetten Radiosignaal gedeactiveerd, veiligheidsinrichtingen gedeactiveerd

Deur gesloten: Continu signaal noodzakelijk, loslaten bewerkstelligt stopzetten

Deur open: Continu signaal noodzakelijk, loslaten bewerkstelligt stopzetten

Radiosignaal gedeactiveerd, veiligheidsinrichtingen gedeactiveerd

Radiosignaal gedeactiveerd, veiligheidsinrichtingen gedeactiveerd

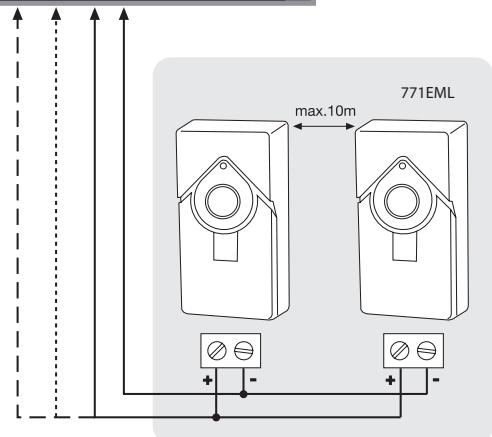

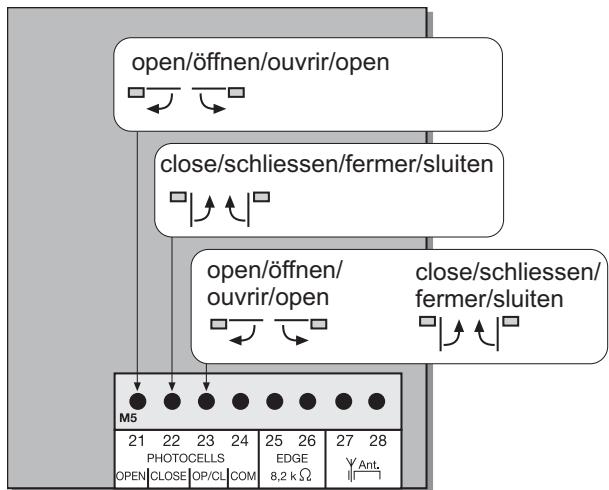

TOEBEHOREN FOTOCELBEVEILIGINGEN (OPTIONEEL) De fotocelbeveiligingen zorgen voor het beveiligen van de deur en moeten gebruikt worden. De montageplaats is afhankelijk van de constructie van de deur. Overeenkomstig EN12453 moet één paar fotocelbeveiligingen buiten op een hoogte van 200 mm actief in de stand „Sluiten” geïnstalleerd worden; een tweede paar wordt binnen op een hoogte van 200 mm actief in „Openen” geplaatst. Een derde paar fotocelbeveiligingen is actief in de stand „Sluiten” en „Openen” en kan optioneel geïnstalleerd worden. De fotocelbeveiligingen bestaan uit een zender en een ontvangergedeelte en moeten tegenover elkaar liggen. Met een schroevendraaier kan de behuizing van het fotocelbeveiliging (kunststof) geopend worden. Het fotocelbeveiliging wordt met kleine schroeven en pluggen aan de wand bevestigd. Het is mogelijk twee verschillende fotocelbeveiligingsystemen te gebruiken. (Zie beschrijving dipschakelaar). Als de functie „Automatisch sluiten” beschikbaar moet zijn, moet het Chamberlain-Failsafe fotocelbeveiliging geïnstalleerd worden. Een combinatie van de fotocelbeveiligingen is niet mogelijk. Het Chamberlain-Failsafe systeem (2-kabel systeem) beschikt aan beide zijden over een kleine, van buiten waarneembare LED (lampje) om de toestand van het fotocelbeveiliging aan te geven. Er zijn twee modellen van het Chamberlain-Failsafe systeem verkrijgbaar. Het ene systeem is ideaal voor montage aan wanden die tegenover elkaar staan. Het andere systeem is ideaal voor montage aan de binnenzijde van de deur, aangezien de beslagen voor de montage ingesloten zijn. Diagnose aan het Chamberlain-Failsafe fotocelbeveiliging LED constant = OK LED knippert = fotocelbeveiliging blokkeert besturing LED uit = geen stroom, verkeerde aansluiting of polen verkeerd aangesloten Diagnose aan de besturing LED uit = OK LED constant aan = besturing blokkeert LED knippert = OK geen fotocelbeveiliging aangesloten Kabeldoorsnede: 0,5 mm2 of groter. Spanning: 12/24 volt AC/DC. Geen onbuigzame koperen leidingen gebruiken. Kabels met 230 volt niet parallel of in hetzelfde kanaal leggen.

open/öffnen/ouvrir/open

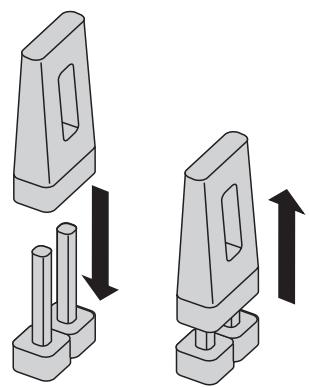

JUMPER PROGRAMMERING VAN DE FAILSAFE FOTOCELLE(N) 771EML 1. Vóór de eerste ingebruikname !!. 2. Bij aansluiting/verwijderen van een nieuwe fotocel. - Besturing uitschakelen( stekker uit het stopcontact trekken). - Het opsteekbruggetje (jumper) op de hiervoor voorgeziene pinnen steken. - Dipschakelaar 5 op ON zetten. - Fotocel(len) volgens het schema aansluiten. - Besturing aanzetten (stekker erin) en 30 sec. wachten. - Het opsteekbruggetje (jumper) eraf trekken, even wachten. (Antaal aangeslotene fotocellen worden onthouden) PROGRAMMERING VAN RELAIS-FOTOCELLEN BIJV. 263EML De besturing moet gedurende een paar seconden van het stroomnet losgekoppeld worden. Alle contacten waaraan geen fotocelbeveiliging aangesloten is, moeten met COM overbrugd worden. (21-24, 22-24, 23-24). De relais-fotocelbeveiligingen worden door de contacten 1516 van stroom voorzien. Dipschakelaar 5 moet op OFF staan. De jumper moet eraf getrokken worden. Aanwijzing: relais-fotocelbeveiligingen mogen overeenkomstig EN12978 niet meer voor nieuwe installatie gebruikt worden, aangezien ze zichzelf niet kunnen testen (failsafe). GEBRUIK ZONDER FOTOCELLEN GEVAAR: niet toegestaan voor normaal gebruik. In dat geval moeten contactlijsten de deur beveiligen. De besturing moet gedurende een paar seconden van het stroomnet losgekoppeld worden. De contacten 21-22-23-24 moeten allemaal overbrugd worden. Dipschakelaar 5 moet op OFF staan. De jumper moet eraf getrokken worden. Aanwijzing: fotocelbeveiligingen van verschillende constructie mogen NIET met elkaar gecombineerd worden.

KNIPPERLICHT (OPTIONEEL) Er kan een knipperlicht op de besturing worden aangesloten. Dit knipperlicht waarschuwt personen voor de bewegende deur. Het knipperlicht moet hoog en duidelijk zichtbaar aangebracht worden. De besturing geeft een constant signaal af, dat wordt omgezet in een knipperlicht. Kabeldoorsnede: 0,5 mm2 of groter.

Spanning: 24 V DC Geen onbuigzame koperen leidingen gebruiken. Kabels met 230 volt niet parallel of in hetzelfde kanaal leggen.

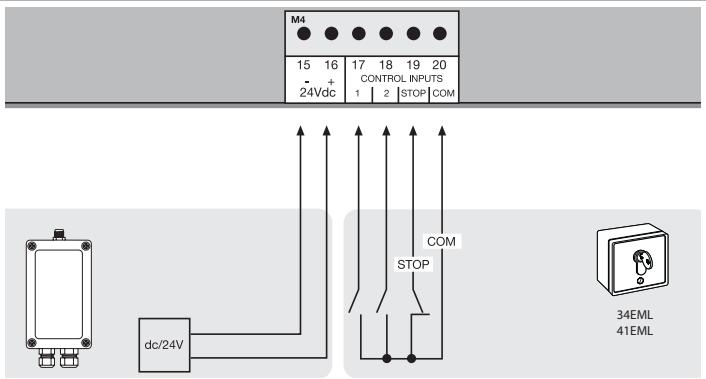

TOETS/SLEUTELSCHAKELAAR (OPTIONEEL) De besturing/aandrijving kan over verschillende ingangen geactiveerd worden. Dit kan met een handzender of sleutelschakelaar (Contacten 17 +20) gedaan worden. Handzender = zie punt Aanleren van de handzender Schakelingang 1 = input besturing 1, Normaal gebruik Schakelingang 2 = input besturing 2, Actief bij speciale instellingen (zie beschrijving dipschakelaar) NOODSTOP (OPTIONEEL) Als er een schakelaar aangesloten wordt, kan hiermee de installatie stopgezet of geblokkeerd worden. Een beweging van de vleugels wordt onmiddellijk onderbroken. De contacten 19 en 20 moeten overbrugd worden als er geen schakelaar geïnstalleerd is.

24 VDC - UITGANG Voor relais-fotocelbeveiligingen of andere apparatuur (bijv. ontvanger) max. 500 mA Geen onbuigzame koperen leidingen gebruiken. Kabels met 230 volt niet parallel of in hetzelfde kanaal leggen.

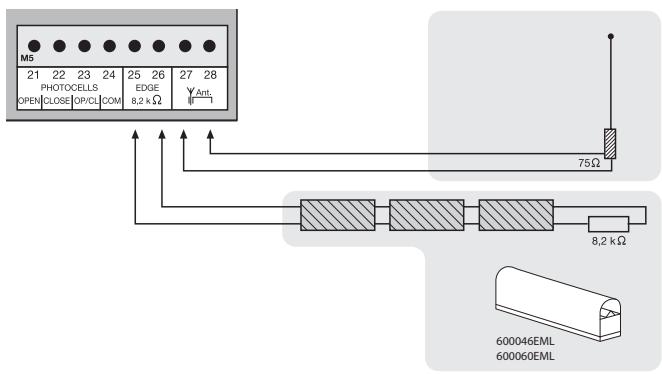

CONTACTLIJST (OPTIONEEL) Op de besturing kan een contactlijst die volgens het 8,2-kOhmprincipe werkt aangesloten worden. D.w.z. dat er aan het eind van de contactlijst een testweerstand met 8,2 kOhm wordt aangesloten. Deze zorgt voor de voortdurende controle van het stroomcircuit. De besturing wordt geleverd met een ingebouwde 8,2 kOhm weerstand. Er worden meerdere klemstroken in serie aangesloten. Kabeldoorsnede: 0,5 mm2 of groter.

ANTENNE (OPTIONEEL) ANT4X-1EML De besturing is standaard met een draadantenne uitgerust. Op de contacten 27 en 28 kan een buitenantenne (toebehoren) worden aangesloten. Zo is de bereik groter. De antenne dient zo hoog mogelijk gemonteerd te worden.

600060EML Geen onbuigzame koperen leidingen gebruiken. Kabels met 230 volt niet parallel of in hetzelfde kanaal leggen.

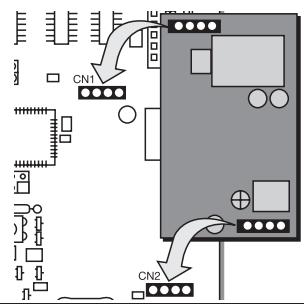

RADIOMODULE (voormonteerd) Om de besturing via een radiografisch signaal te kunnen gebruiken, moet er eerst een radiomodule op de insteekplaatsen CN1/CN2 worden geïnstalleerd.

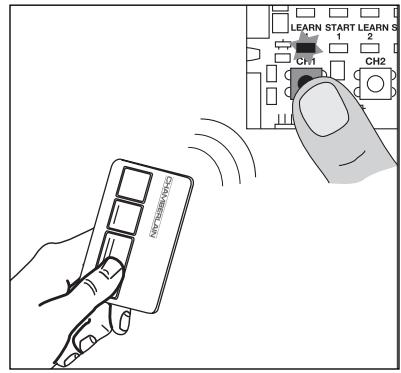

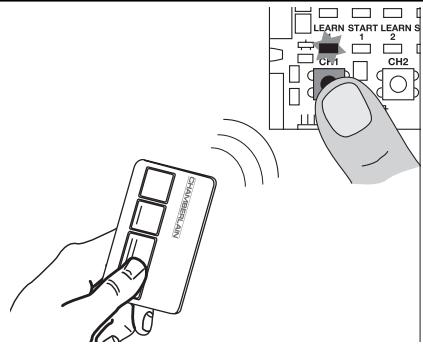

AANLEREN / WISSEN VAN DE HANDZENDER Druk op de toets CH1. De LED „Learn1“ brandt rood. Druk vervolgens gedurende ca. 5 seconden een toets van de handzender in. De LED „Learn 1“ knippert nu. Klaar. Voer dezelfde stappen uit voor CH2, maar druk nu een nog vrije toets van de handzender in. Er kunnen maximaal 128 handzenders aangeleerd worden.

Druk voor het wissen van de aangeleerde handzenders de toets CH1 in tot de LED uitgaat. Voer dezelfde stappen uit voor CH2.

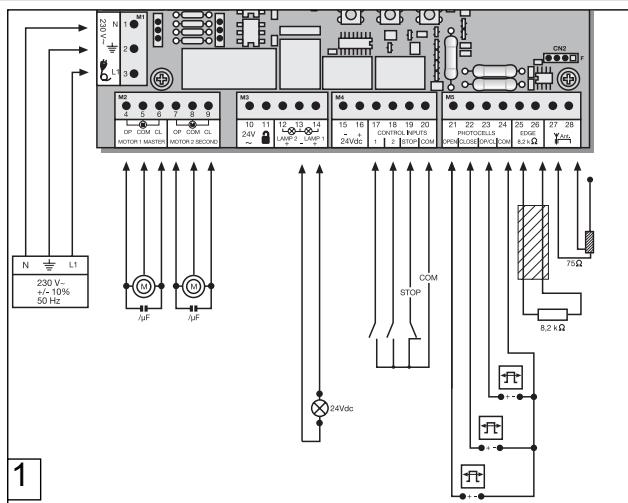

EERSTE INGEBRUIKNAME BASISINSTELLING Voer de punten nauwkeurig één voor één uit. Begin in geval van twijfel opnieuw. Neem voldoende tijd voor deze instellingen. 1. Zijn alle voor het gebruik noodzakelijke aansluitingen aangesloten? Motoren, fotocelbeveiligingen, veiligheidscontactlijst, stopschakelaar. 2. Zorg ervoor dat zich niemand in de buurt van deur bevindt of kan bevinden. 3. Controleer de LED’s (lampjes) op werking en ga na of ze functies blokkeren. Rode LED’s (lampjes) mogen niet constant branden. De groene LED moet branden. 4. Instellen van de dipschakelaar programma standaard 1=”ON”, 2= „ON“, 3=„OFF“. Later kunnen er altijd correcties worden uitgevoerd. 5. Kracht instellen potentiometer „FORCE 1“ „FORCE 2“. Op maximaal 30% instellen. Bij zeer lichte deuren zelfs minder. Eerst proberen, dan corrigeren! Alleen in kleine stappen de kracht verhogen. 6. Als er twee motoren aangesloten zijn, moet de vleugelvertraging („Bipart Delay“) ingesteld zijn. De potentiometer op ca. 50% zetten. Latere correcties kunnen te allen tijde uitgevoerd worden. 7. Besturing uitschakelen( stekker uit het stopcontact trekken). 7.1 Het opsteekbruggetje (jumper) op de hiervoor voorgeziene pinnen steken. 7.2 Dipschakelaar 5 op ON zetten. 7.3 Fotocel(len) volgens het schema aansluiten. 7.4 Besturing aanzetten (stekker erin) en 30 sec. wachten. 7.5 Het opsteekbruggetje (jumper) eraf trekken, even wachten. De LED´s van de aangesloten fotocellen moeten UIT zijn, de LED´s van de NIET aangesloten fotocellen KNIPPEREN. De fotocellen zijn nu geactiveerd.

Aanwijzing: als er maar een aandrijving (1-vleugel) gebruikt wordt, dan zijn de leerstappen voor vleugel 2 anders. Bij programmering “Standard”: aanwijzing zie in de tekst. Bij programmering “Advanced” de punten 5,6,7,8 overslaan door toets L1 in te drukken. Toets L1 moet in dit programma 2x ingedrukt worden. 1. De vleugels moeten gesloten en vergrendeld zijn. 2. Toets L1 kort indrukken (1 seconde), beide vleugels gaan open. Aanwijzing: als een vleugel zich sluit, in plaats van open te gaan, moeten bij deze motor de bruine en zwarte kabel omgewisseld worden! Stroom uitschakelen (opnieuw starten), vervolgens opnieuw beginnen met de programmering. 3. Toets L1 weer indrukken zodra beide vleugels de eindaanslag bereikt hebben (+ twee seconden laten brommen). Alleen vleugel 2 loopt nu aan en wordt gesloten. Als vleugel 2 gesloten is, loopt vleugel 1 automatisch aan en wordt gesloten. Aanwijzing: wacht, als er maar een vleugel gebruikt wordt, (ca. 15 seconden) zonder een toets in te drukken. Vleugel 1 loopt automatisch aan. Verder met het afronden van de installatie.

Toets L1 moet in dit programma in totaal 9x ingedrukt worden. Bij elke druk op de toets wordt er een positie (tijd) opgeslagen. Daardoor is het mogelijk soft-stop (langzaamloop) op te slaan, zodat de deur of de toepassing individueel aangepast kan worden. Zeer lange of bijna geen soft-stop-fases zijn ook mogelijk. Vleugel 1 = „Master“ Vleugel 2 = „Second“ 1. De vleugels moeten gesloten en vergrendeld zijn. 2. L1 indrukken; langer dan 5 seconden = tot vleugel 1 start (opengaat). Toets loslaten!! 3. L1 weer indrukken; soft-stop OPEN voor vleugel 1 begint vanaf deze positie. 4. L1 nogmaals indrukken nadat de eindaanslag OPEN al 2 sec. bereikt is (windlast) Vleugel 2 start nu automatisch. 5. L1 weer indrukken; soft-stop OPEN voor vleugel 2 begint vanaf deze positie. 6. L1 nogmaals indrukken nadat de eindaanslag OPEN al 2 sec. bereikt is (windlast) Vleugel 2 start nu automatisch en sluit vervolgens. 7. L1 weer indrukken; soft-stop DICHT voor vleugel 2 begint vanaf deze positie. 8. L1 nogmaals indrukken nadat de eindaanslag DICHT al 2 sec. bereikt is (windlast) Vleugel 1 start nu automatisch. 9. L1 weer indrukken; soft-stop DICHT voor vleugel 1 begint vanaf deze positie. 10. L1 nogmaals indrukken nadat de eindaanslag DICHT al 2 sec.bereikt is (windlast) Klaar.

Voltooien van de installatie/programmering: Als het traject geprogrammeerd is, kunnen de handzenders geleerd (niet nodig bij kits) of gewist worden. 1. Start de deur met de handzender of een aangesloten toets en observeer het verloop. Sluit de deur weer ZONDER dat u een instelling geprogrammeerd heeft. 2. Als de deur niet volledig sluit, moet de potentiometer op een waarde ingesteld worden die het resultaat is uit voorgaande pogingen. (Bijv. looptijd verhogen, kracht corrigeren. Vleugelvertraging) Attentie: de vleugel moet minstens een seconde tegen de aanslag aankomen, zodat hij ook bij wind (langzamer) de aanslag bereikt. Het is niet mogelijk dit met verhoogde kracht te compenseren. Het programmeren van de looptijd moet herhaald worden. 3. Doe nu een tweede poging, voer dezelfde stappen uit en sluit de deur eerst, voordat u weer instellingen programmeert. 4. Controleer, als alle instellingen geprogrammeerd zijn, de werking van de fotocelbeveiligingen, toetsen, knipperlichten, handzenders, toebehoren etc. Als u Automatisch sluiten wilt, zet dan de potentiometer voor de pauze op deur OPEN (“timer to close”). 5. Toon iedereen die met de deur om moet kunnen gaan welke bewegingen de deur maakt, hoe de veiligheidsfuncties werken en hoe de aandrijving met de hand bevestigd kan worden.

Programmering van het traject „Advanced” (individueel)

Veel gestelde vragen Wat is de vermoedelijke levensduur van een hekaandrijving?

Een correct geïnstalleerde hekaandrijving kan bij gebruik voor particuliere toepassingen meer dan10 jaar storingsvrij werken. Zowel het hek als ook de aandrijving moeten regelmatig worden gecontroleerd en volgens het schema worden onderhouden.

Hoe lang duurt de installatie van een hekaandrijving?

Afhankelijk van uw vaardigheden neemt de montage van de mechanische onderdelen ca. 3 tot 4 uur in beslag. Het hek moet worden voorbereid, zodat het gereed is voor installatie. De elektrische aansluiting duurt ca. 1 tot 2 uur. Elke gebruiker moet tenminste 30 minuten worden geïnstrueerd in de bediening; hierbij moeten de functies worden getoond en veiligheidsaspecten, beveiligingsvoorzieningen, alsmede de handelwijze tijdens een stroomonderbreking worden uitgelegd.

Wat gebeurt er tijdens een stroomonderbreking?

Alle Chamberlain-hekaandrijvingen beschikken over een ontgrendelingssysteem om het hek tijdens een stroomonderbreking met de hand te kunnen bedienen.

Is het mogelijk om slechts een vleugel te openen? (voetgangersfunctie)

Ja, dat is mogelijk. Dit proces kan radiografisch worden geactiveerd (hiervoor is minimaal een 2-kanaals handzender noodzakelijk) of via het indrukken van een knop. (Zie instelling van de functiewijzen “Standaard”) 709441

Programmering van de tijd voor het traject standaard (zonder Soft-Stop, langzaamloop)

1. Aansluiting knop los 2. Aansluiting STOP-schakelaar los, STOPLED is uit. 3. Hindernis blokkeert fotocel in bewegingsrichting 4. Contactlijst is beschadigd of heeft een hindernis geraakt. 5. Aandrijving is nog ontgrendeld

1. Knoppen- en COM-aansluitingen controleren 2. Aansluitingen van de STOPschakelaar (STOP en COM) controleren. 3. Hindernis verwijderen 4. Hindernis verwijderen, alsmede aansluitingen en bedrading controleren. 5. Aandrijving vergrendelen

Direct nadat het hek zich in beweging heeft gezet, stopt het en keert het terug.

Hindernis in het hekbereik

Hekbereik controleren op hindernissen

De aandrijving opent het hek niet volledig

1. Zijn de pijlermaten A+B correct? 2. Is de looptijd van de besturing correct geprogrammeerd? 3. Is de kracht correct ingesteld?

1. A+B-maat controleren 2. Eventueel opnieuw programmeren, plus ca. 3 seconden 3. Kracht corrigeren (bij wind draait de aandrijving iets langzamer)

De aandrijving zoemt weliswaar maar heeft geen kracht

1. Condensator is niet correct aangesloten op bruine en zwarte kabel. 2. Kracht is niet ingesteld. 3. Aandrijving is ontgrendeld

1. Bedrading condensator controleren 2. Potentiometer voor kracht rechtsom draaien 3. Aandrijving vergrendelen Besturing stroomloos schakelen, dan DIP-schakelaars veranderen.

De besturing reageert niet wanneer ik de DIPschakelaars verander. De aandrijving werkt alleen wanneer ik de handzender ingedrukt houdt.

1. Besturing in dodemansbedrijf 2. Een beveiligingsvoorziening functioneert niet juist. (fotocel, contactlijst)

1. Werkt alleen wanneer de fotocellen met 2 kabels 770E(ML) of 771E(ML) geïnstalleerd is. 2. Vervolgens potentiometer voor “Automatisch sluiten” rechtsom draaien.

"Automatisch sluiten” werkt niet

De aandrijving reageert niet hoewel de besturing aangesloten is. (LED's branden)

1. Besturing stroomloos schakelen, dan DIP-schakelaars veranderen. 2. LED's bekijken, fouten zoeken en verhelpen.

1. Handzender niet geprogrammeerd 2. LED's geven fouten aan 3. Fotocel verkeerd aangesloten 4. Brug niet aanwezig tussen STOP en COM 5. Klem voor motoren eventueel niet correct aangesloten

1. Handzender programmeren 2. Fouten zoeken en verhelpen (zie beschrijving LED's) 3. Aansluiting/programmering fotocel controleren 4. Eenvoudige draadbrug aansluiten 5. Klem en aansluitingen controleren 1. Stroomdraad en nulleider controleren 2. Zekeringenkast woning controleren

De aandrijving reageert helemaal niet, geen LED brandt, eventueel stroomonderbreking De aandrijving stopt plotseling en werkt pas weer na een langere pauze.

Wordt het hek continu gebruikt, bereikt de motor de uitschakeltemperatuur. Beveiligingsvoorziening, omdat de aandrijving niet geschikt is voor continubedrijf.

Motor voldoende laten afkoelen (min. 15 minuten).

De aandrijving is zo sterk dat hij het hek/de pijler verbuigt

1. A+B-maat correct? 2. Kracht te hoog? 3. Hek versterken?

1. A+B-maat controleren 2. Potentiometer voor kracht linksom draaien 3. Eventueel aandrijving op een versterkingsplaat schroeven. (pijler) Eventueel bij trek- en drukpunt een versterkingsplaat aanbrengen. (hekvleugel) Geschikte schroeven en pluggen gebruiken

Kunnen verschillende A+B-maten aan beide zijden worden gebruikt?

Over het algemeen wel, maar de vleugels bewegen dan met verschillende snelheden. Worden de A+B-maat sterk gewijzigd ten opzichte van de norm, dan resulteert dat in een slecht bewegen van het hek en een hogere belasting van het beslag. (aanzienlijk lagere levensduur van de installatie)

Het hek moet een stijging volgen

Niet aanbevolen! Hek wijzigen! Het hek kan ongecontroleerd (gevaarlijk) bewegen, wanneer de aandrijving ontgrendeld is. In de stijgingsrichting is een hogere kracht nodig; in tegenovergestelde richting heeft de aandrijving dan teveel kracht.

De krachtinstelling is gewijzigd, er is echter geen verschil vast te stellen.

Besturing gedurende enkele seconden van het lichtnet loskoppelen om de zelfcontrole van de kaart te activeren. 709441

Aandrijving werkt niet / reageert niet op indrukken van de knop.

De installatie van een buitenantenne wordt geadviseerd, omdat de besturing met de korte kabelantenne zich in de meeste gevallen achter de pijler of vlak bij de grond bevindt. De optimale antennepositie moet altijd zo hoog mogelijk zijn. Chamberlain biedt als toebehoren een bijbehorende antenne met montageset aan onder de omschrijving ANT4X-1EML.

De hekpijler is zo dik dat ik niet kan voldoen aan de A+B-maat.

Pijler uitsparen of hek verplaatsen

Besturing werkt niet meer met handzender, alleen nog met schakelaar en dan alleen zolang er een toets ingedrukt wordt en vastgehouden wordt. Toets (1) Open of met toets (2) DICHT

1.Instelling dipschakelaar niet naar wens 2.Een veiligheidsfotocelbeveiliging, contactlijst of stop blokkeren de besturing 3.Er is slechts een fotocelbeveiliging voor OPEN aangesloten

1.Correctie van de dipschakelaar. Verhelpen van de storing noodzakelijk. Als de storing niet gerepareerd kan worden, dan moet er een “reset” en een nieuwe programmering uitgevoerd worden (zie fotocelbeveiliging). 2.Er moet ten minste een fotocelbeveiliging actief op DICHT of OPEN & DICHT aangesloten zijn.

De installatie wordt niet automatisch gesloten,

maar wordt automatisch GEOPEND De motorkabels zijn verkeerd aangesloten

Motorkabels (bruin,zwart) omwisselen.

Besturing werkt niet met handzender

1.Handzender niet geprogrammeerd 2.Een fotocelbeveiliging blokkeert

1.Handzender programmeren. 2.Fotocelbeveiligingen controleren.

Deur kan alleen geopend worden

1.Fotocelbeveiliging blokkeert 2.Instelling dipschakelaar niet naar wens

1.Controle van de werking en aansluiting noodzakelijk. 2.Dipschakelaar controleren.

De besturing doet het niet

Geen traject geleerd

Traject aanleren. Zie eerste ingebruikname.

De vleugels worden niet volledig geopend

1.Kracht te laag bij veel wind (deuren over het volledige oppervlak) 2.Deur loopt stroef/zwaar

1.Kracht opnieuw instellen (verhogen). 2.Stroefheid verhelpen. 3.Besturing nieuw programmeren.

(Externe radiografische) universele ontvanger werkt niet

Controleer of de polen in de juiste richting liggen (contacten 15/16)

Kabel “+” en “-” omwisselen.

van de EU-voorschriften 73/23/EEC, 89/336EEC, 1999/5/EG Inbouwverklaring De automatische hekaandrijvingen voldoen aan de bepalingen van de EU-voorschrift 89/393/EEC en de aanvullingen ervan, wanneer deze conform de handleidingen van de fabrikant worden geïnstalleerd en onderhouden en wanneer deze met een hek worden gebruikt dat eveneens conform de fabrikanthandleidingen wordt geïnstalleerd en onderhouden. De ondergetekende verklaart hiermee dat het hier vermelde apparaat alsmede alle in de handleiding vermelde toebehoren voldoen aan de bovengenoemde voorschriften. B.P.Kelkhoff Manager, Regulatory Affairs Chamberlain GmbH D-66793 Saarwellingen Januar, 2006

Het bereik van de zender is te gering
