Luister-/spreekgarnituur voor de aansluiting aan telefooncentrales voor conferentie en tollk-installaties. Deze garnituur worden geleverd met open kabeluiteinden zodate een specifieke aansluiting van de klant möglich is. U vindt de beschakeling in het stroomloopschema op pagina 27.

HME 45-C

Luister-/spreekgarnituur voor de aansluiting aan telefooncentrales voor conferentie en tolk-installaties. Deze garnituur worden geleverd met een 5-polige XLR-stekker. U vindt de beschakeling in het stroomloopschemap op pagina 28.

HME 45 telcom

Luister-/spreekgarnituur voor de aansluiting aan telefoncentrales of aan telefoons (telCOMMUNICatie-eindapparaten) met overeenkomstige aansluitingsbus (aansluitnorm van de Duitse Telekom AG 121 TR 9-5) Deze luister-/spreekgarnituur verrangt de telefoohnoom en maakt teleferen et met "vrijde handen" möglichk. U vindt de beschakeling in het stroomloopschemap op pagina 29.

HMD 45-6

Luister-/spreekgarnituur met dynamische microfoon. Geen voedingsspanning nodig. Deze garnituur worden geleverd met open kabeluiteinden zodate een specifieke aansluiting van de klant möglichk is. U vindt de beschakeling in het stroomloopschema op pagina 27.

HME 45 telcom: Aansluiting aan een telefoon

Op uw telefoon bevindt zich een bus die op deze luister-/spreekgarnituur past. Deze bus lijkt op de bus waaraan het spiraalvormige snoer van de telefoonhoorn is aangesloten, is besch noq nog而不是 bezet. Sommige fabrikanten kenmerkendezbeus met met het symbol van een hoofdtelefoon of met de aanuiding "121TR9-5".

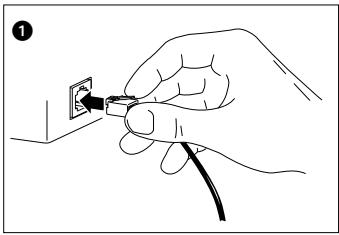

• Steek de aansluiting van de luister-/spreekgarnituur HME 45 telcom (afbeelding 1) in deze bus.
  Laat de hoorn op uw telefoontoestel liggen. U heeft deze alschakelaar aan het begin en heteinde van uw gesprek nodig.

HME 45 telcom: Opmerkingen

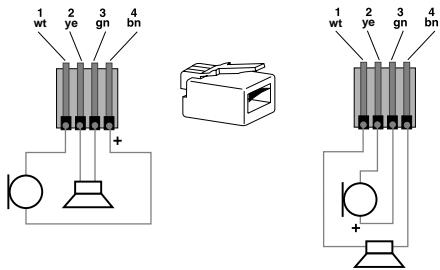

Er zijn telefons in de handel verkrijngbaar waar bij de busbelegging van een luister/spreekgarnituur Niet overeenkomt met de aansluitnorm van de Duitse Telekom AG 121 TR 9-5. In dit geval要去 u een adapter lately make of een neue steker aanbreengen. Afbeeling ② toont de verschillende aansluitbeleggingen van de aansluitkabel.

2

Sommige telefoons (vooral die, die in Duitsland werden geproduced) haben aan de aansluitbus voor de telefooonthoorn een passende beschakeling voor deze luister/spreekgarnituur. Vooral de moodzakelijk voedingsspanning voor het condensator-microloon is dan ook aanwezig.

Informeer bij de fabrikant van ue telefoon of u eventueel een luister-/spreekgarnituur direkt kunt aansluiten (afbeelding 3). De fabrikant haeft hiertoe een schakelschemena en de technishe gegevens van uw Sennheiser luister-/spreekgarnituur HME 45 telcom nodig. Kopieer hiervoorde pagina's 26 en 29 van deze gebruiksaanwijzing.

3

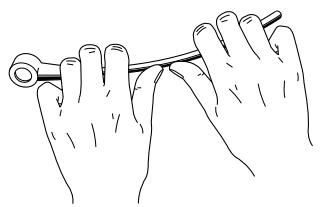

Arm van de microfoon instellen

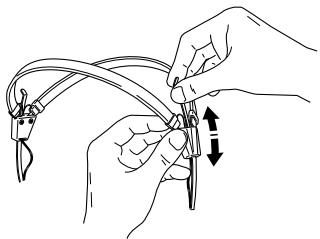

Hoofdbeugel instellen

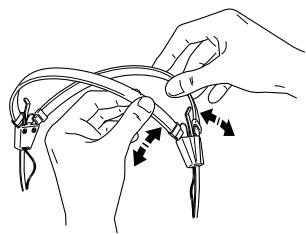

Kabel en microfoon van rechts of van links

Kabel links

Kabel rechts

Technische gegevens

Hoofdtelefoon

Omezetprincipe

Frequentiebereik

Impedantic

Vervormingsfactor

dynamisch, open

20 Hz - 18 kHz

150 (mono) 300 per kant (stereo)

< 1%

Microfoon

Omzetprincipe

Frequentieweergave bij een

afstand van 2 cm tot de mondhoek

Uitgangsspanning

Voedingsspanning

HME 45-6 / HME 45-C / HME 45 telcom

Back-Elektrt condensatorcapsule

ruis-gecompenseerd

100Hz - 5kHz

HME 45telcom: 40 dBV/Pa volgens 121 TR 9-5

HME 45-6/-C: -35 dBV/Pa

Frequentiewergave bij een

afstand van 2cm tot de mondhoek

Uitgangsspanning

Impedantie

HMD 45-6

Dynamische Microfoon

50Hz - 12kHz

0.5mV / Pa

200Ω

Algemene gegevens

Hoofdtelefoon-aandrukkracht

Gewicht zonder kabel

Kabel

Stekker

ca. 1,6 N

140g

eenzijdig, lengte totaal 1,8m

HME 45telcom: westernstekker 4-polig

HME 45-C: 5-polige XLR-stekker

HME 45-6: open kabeluiteinden

HMD 45-6: open kabeluiteinden

Leveromvang

Uitvoeringen

1 luister-/spreekgarnituur

HME 45telcom: westernstekker 4-polig

HME 45-C: 5-polige XLR-stekker

HME 45-6: open kabeluiteinden

HMD 45-6: open kabeluiteinden

Stromlaufplan/circuit diagram
