Produkttyp	Kabelgebundenes Headset
Marke	Sennheiser
Modell	HME 45-C
Wandlerprinzip (Kopfhörer)	Dynamisch, offen
Frequenzgang (Kopfhörer)	20 Hz - 18 kHz
Impedanz (Kopfhörer)	150 Ohm (Mono), 300 Ohm pro Kanal (Stereo)
Klirrfaktor (Kopfhörer)	< 1%
Wandlerprinzip (Mikrofon)	Elektret-Kapsel mit Rauschunterdrückung
Frequenzgang (Mikrofon)	100 Hz - 5 kHz bei 2 cm Abstand zum Mund
Ausgangsspannung (Mikrofon)	-35 dBV/Pa
Mikrofon-Spannungsversorgung	3,5 - 10 V Gleichspannung
Anpressdruck der Hörmuscheln	Ca. 1,6 N
Gewicht (ohne Kabel)	140 g
Kabellänge	1,8 m (einseitig)
Steckverbinder	XLR 5-polig
Farbe	Schwarz (Schätzung)
Verwendungszweck	Telefonanlagen, Konferenz- und Dolmetschersysteme
Reinigung	Mit einem weichen, leicht feuchten Tuch reinigen; keine aggressiven Mittel verwenden
Pflege	Kontakt mit Flüssigkeiten und extreme Temperaturen vermeiden
Ersatzteile	Sennheiser-Kundendienst kontaktieren
Reparierbarkeit	Für Reparaturen einen autorisierten Sennheiser-Techniker hinzuziehen
Lieferumfang	1 Headset HME 45-C mit XLR-5-pol-Stecker

Häufig gestellte Fragen - HME 45-C SENNHEISER

Wie schließe ich das Headset HME 45-C an ein Telefon an?

Das HME 45-C wird mit einem XLR-5-pol-Stecker geliefert. Zum Anschließen müssen Sie einen passenden Adapter verwenden, der den Anschlüssen Ihres Telefons entspricht. Siehe Schaltplan auf Seite 28 der Anleitung.

Funktioniert das Mikrofon ohne Stromversorgung?

Nein, das Elektret-Mikrofon benötigt eine Stromversorgung von 3,5 bis 10 V Gleichspannung. Diese wird in der Regel vom angeschlossenen Gerät (Telefon, Vermittlungsstelle) bereitgestellt.

Wie stelle ich die Mikrofonposition ein?

Der Mikrofonarm ist flexibel. Biegen Sie ihn vorsichtig, um die Kapsel etwa 2 cm von Ihrem Mundwinkel zu positionieren. Vermeiden Sie übermäßiges Verdrehen.

Kann ich dieses Headset an einen Computer anschließen?

Das hängt von Ihrem Computer ab. Wenn dieser über einen XLR-5-pol-Eingang oder einen passenden Adapter verfügt, ja. Andernfalls müssen Sie einen Konverter oder Audio-Mixer verwenden.

Was ist der Unterschied zwischen den Versionen HME 45-C, HME 45 telcom und HME 45-6?

Das HME 45-C hat einen XLR-5-pol-Stecker, das HME 45 telcom einen Western-4-pol-Stecker (Norm 121 TR 9-5) und das HME 45-6 hat ein offenes Kabelende zum Anschließen.

Ist das Headset stereo oder mono?

Das Headset ist standardmäßig für Mono-Wiedergabe ausgelegt. Es kann stereo verwendet werden (Impedanz 300 Ohm pro Kanal), aber die Anschlüsse müssen entsprechend sein.

Wie reinige ich das Headset?

Verwenden Sie ein weiches, leicht feuchtes Tuch, um die Ohrpolster und den Bügel abzuwischen. Verwenden Sie keine Lösungsmittel oder Scheuermittel. Vermeiden Sie, dass Feuchtigkeit in die Hörer eindringt.

Ist das Headset reparierbar?

Ja, aber für Reparaturen wenden Sie sich an einen autorisierten Sennheiser-Kundendienst, um Schäden am Gerät zu vermeiden.

Kann ich dieses Headset mit einem Smartphone verwenden?

Nicht direkt, da der XLR-Stecker nicht kompatibel ist. Sie benötigen einen speziellen Adapter und eine geeignete Mikrofonstromversorgung.

Wo finde ich den Schaltplan?

Der Anschlussplan befindet sich auf Seite 28 der Bedienungsanleitung, die auf der Sennheiser-Website heruntergeladen werden kann.

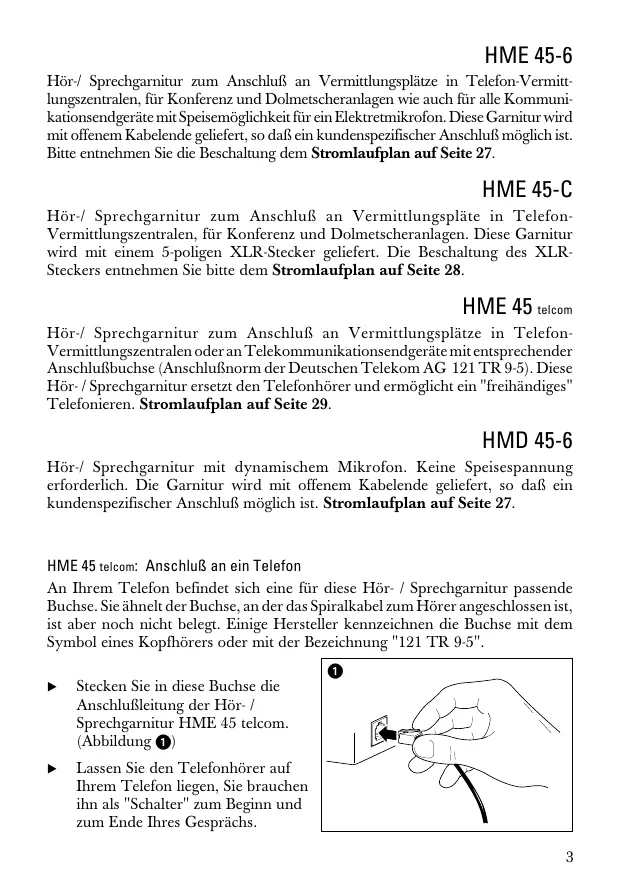

BEDIENUNGSANLEITUNG HME 45-C SENNHEISER

Hör-/ Sprechgarnur zum Anschluß an Vermittlungspätze in Telefon-Vermittlungszentralen, für Konferenz und Dolmetscheranlagen wie auch für alle Kommunikationsendgeräte mit Speismöglichkeit für ein Elektrémikrofon. Diese Garnitur wird mit offenem Kabelende geleiefert, so daß ein kundenspezifischer Anschluß möglich ist.itte entnehmen Sie die Beschaltung dem Stromlaufplan auf Seite 27.

HME 45-C

Hör-/ Sprechgarnitur zum Anschluß an Vermittlungsplate in Telefon-Vermittlungszentralen, für Konferenz und Dolmetscheranlagen. Diese Garnitur wird mit einem 5-poligen XLR-Stecker gefleiert. Die Beschaltung des XLR-Steckers entnehmer Sieitte dem Stromlaufplan auf Seite 28.

HME 45 telcom

Hör-/ Sprechgarnitur zum Anschluß an Vermittlungspätze in Telefon-VermittlungszentraLEN oder an Telekommunikationsendgeräte mit entsprichender Anschlußbuchse (Anschlußnorm der Deutschen Telekom AG 121 TR 9-5). Diese Hör-/ Sprechgarnitur ersetz den Telefonhörer und ermöglicht ein "freihandiges" Telefonischen. Stromlaufplan auf Seite 29.

HMD 45-6

Hör-/ Sprechgarnitur mit dynamischem Mikrofon. Keine Speisespannung erforderlich. Die Garnitur wird mit offenem Kabelende geliefert, so daß ein kundenspezifischer Anschluß möglich ist. Stromlaufplan auf Seite 27.

HME 45 telcom: Anschluß an ein Telefon

An Ihrem Telefon befindet sich eine für diese Hör-/ Sprechgarnitur passende Buchse. Sieähnelt der Buchse, an der das Spiralkabel zum Hörer angeschlossen ist, ist aber noch nicht belegt. Einige Hersteller kenneichnen die Buchse mit dem Symbol eines Kopflörs oder mit der Bezeichnung "121 TR 9-5".

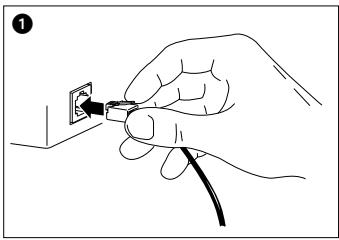

• Stecken Sie in diese Buchse die Anschlußleitung der Hör-/ Sprechgarnitur HME 45 telcom. (Abbildung 1)
  Lassen Sie den Telefonhörer auf Ihrem Telefon liegen, Sie brauchen ihn als "Schalter" zum Beginn und zum Ende Ihr's Gesprächs.

HME 45 telcom: Hinweise

Es existieren Telefone im Handel, bei denen die Buchsenbelegung zum Anschluß einer Hör-/ Sprechgarnitur nicht der Anschlußnorm der Deutschen Telekom AG 121 TR 9-5 entspricht. In thisem Fall mussen Sie sich einen Adapter anfertigen zusagen oder einen neuen Stecker anbringen. Abbildung 2 zeitigt die unterscheidliche Anschlußbelegung am Anschlußkabel:

2
Deutsche Telecom 121 tr 9-5

Einige Telefone (speziell aus deutscher Fertigung) haben an der Anschlußbuchse für den Telefonhörer eine für diese Hör-/ Sprechgarnitur passende Beschaltung. Speziell die erforderliche Speisespannung für das Kondensator-Mikrofon liegt dann mit an.

Erkundigen Sie sich beim Hersteller Ihres Telefons, ob Sie eventuell eine Hör-/ Sprechgarnitur direkt anschlieben konnen (Abbildung 3). Er besteht dazu einen Schaltplan und die technischen Daten ihrer Sennheiser Hör-/ Sprechgarnitur HME 45 telcom. Kopieren Sie ihm dazu die Seiten 6 und 29 dieser Anleitung.

3

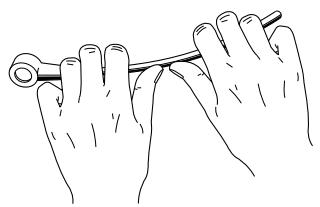

Mikrofonarm einstellen

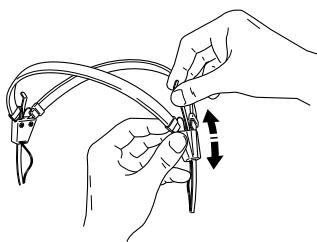

Kopfbügel einstellen

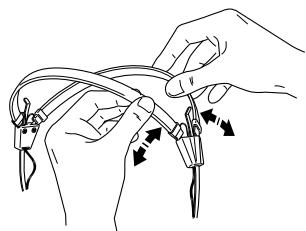

Kabel und Mikrofon von rechts oder von links

Kabel links

Kabel rechts

Technische Daten

Kopfhorer

Wandlerprinzip
Übertragsbereich
Impedanz
Klirrfaktor

Mikrofon

Wandlerprinzip

Übertragungsbereich bei einem Abstand von 2 cm zum Mundwinkel Ausgangsspannung

Versorgungsspannung

Mikrofon

Wandlerprinzip
Übertragungsbereich bei einem Abstand von 2 cm zum Mundwinkel
Ausgangsspannung
Impedanz

Allgemeine Daten

Kopflorer-Andruckkraft Gewicht ohne Kabel Kabel Stecker

Lieferumfang Ausführungen

dynamisch, offen 20Hz - 18kHz 150 Ohm (mono) 300 pro Seite (stereo) < 1%

HME 45-6 / HME 45-C / HME 45 telcom Back-Elektrt-Kondensatorkapsel, gerauschkompensiert

100 Hz - 5 kHz
HME 45 telcom: - 40 dBV/Pa nach 121 TR 9-5
HME 45-6 / -35 dBV/Pa

HME 45 telcom: 5 V DC
HME 45-6/-C: 3,5-10 V DC

HMD 45-6
dynamisches Mikrofon

50Hz - 12kHz 0,5mV / Pa 200

ca 1,6 N 140g einsitig, Länge gesamt: 1,8 m
HME 45 telcom: Westernstecker 4-pol
HME 45-C: 5-poliger XLR-Stecker
HME 45-6: offenes Kabelende
HMD 45-6: offenes Kabelende

1 Hör-/Sprechgarnitur
HME 45 telcom: Westernstecker 4-pol
HME 45-C: 5-poliger XLR-Stecker
HME 45-6: offenes Kabelende
HMD 45-6: offenes Kabelende
