GEBRUIKSAANWIJZING CS2245 JONSERED

Symbolen op de machine:

WAARSCHUWING! Motorkettingzagen kuren gevaarlijk zijn! Slordig of onjuist gebruik kan resulteren in ernstig letsel of overlieden van de gebruiker of anderen.

Neem de gebruiksaanwijzing grondig door en gebruik de machine Niet voor u alles duidelijk heeft begrepen.

Draag altijd:

Goedgekeurdeveiligheidshelm
- Goedgekeurde gehoorbeschemmers
Veiligheidsbril of vizier

Dit product voldoet aan de geldende CE-richtlijnen.

Geluidsemissie maar de omgeving volgens de richtlijnen van de Europese Gemeenschap. De emissie van de machine worden aangegeven in het hoogstuk Technische gegevens en op plaatjes.

De gebruiker要去 steeds beide handen gebruiken om de kettingzaag te bedieren.

Bedien een kettingzaag nooit verwijl u deze slechts met een hand vasthoudt.

Voorkom dat de punt van het zaagblad in contact komt met enig voorwerp.

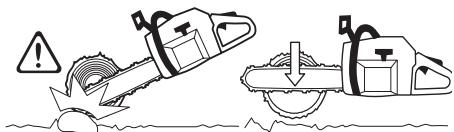

WAARSCHUWING! Er kan terugslag optreden wonneer de punt van het zaagblad in contact komt met een voorwerp en een reactie veroorzaken waardoor he zaagblad omhoog enaarachten aan de gebruiker toe komt. Dit kan ernstig personlijk letsel veroorzaken.

Overige op de machine aangegeven symbolen/ plaatjes verwijzenaar specifieke eisen aan certificering op bepaalde markten.

Symbolen in de gebruiksaanwijzing:

Controle en/of onderhoud
moeten worden uitgevoerd als
de motoruit staat.N.B!De
start/stopknopGaat
automatisch terugaar
bedrijsstand. Om een
onbedoelde start te
voorkomen,要去aarom altij
ontstekingsmechanisme van dc
bij montage,controle en/of one

Gebruik alkijd goedgekeurde veiligheidshandschoenen.

Moet regelmatig schoongemaaakt worden.

Controleer met het blote oog.

Gebruik van veiligheidsbril of vizier verplicht.

Brandstof bijvullen.

Olie bijvullen en afstellen van oliestroom.

De kettingrem要去 geactiveerd zich wanner u de motorkettingzaag start.

WAARSCHUWING! Er kan terugslag optreden wanneer de punt van het zaagblad in contact komt met een voorwerp en een reactie veroorzaken waardoor het zaagblad omhoog enaarachten aan de gebruiker toe komt. Dit kan ernstig personlijk letsel veroorzaken.

Inhoud

VERKLARING VAN DE SYMBOLEN

Symbolen op de machine: 82

Symbolen in de gebruiksaanwijzing: 82

INHOU

Inhoud 83

INLEIDING

Besteklant! 84

WAT IS WAT?

Wat is wat op de motorkettingzaag? 85

ALGEMENE VEILIGHEIDSINSTRUCTIES

Maatregelen voor gebruik van een{nieuwemotorkettingzaag 86

Belangrijk 86

Gebruik altijd uw gezond verstand. 87

Persoonlijke veiligheidsuitrusting 87

Veiligheidsuitrusting van de machine 87

Snijuitrusting 91

MONTEREN

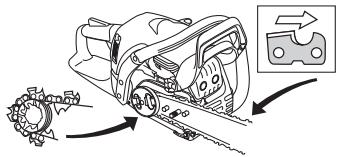

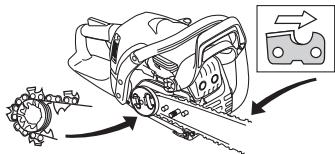

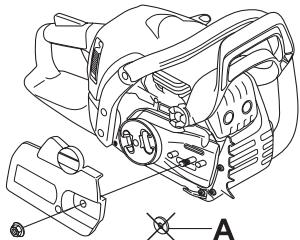

Monteren van zaagblad en ketting 98

BRANDSTOFHANTERING

Brandstof 100

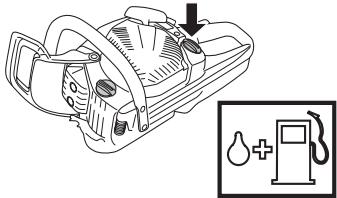

Tanken 101

Brandstofveiligheid 101

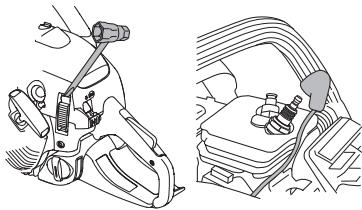

STARTEN EN STOPPEN

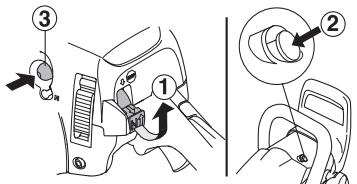

Starten en stoppen 102

ARBEIDSTECHNIEK

Voor ieder gebruik: 104

Algemene werkinstricties 104

Maatregelen die terugslag voorkomen 111

ONDERHOUD

Algemeen 112

Carburaturinstelling 112

Controle, onderhoud en service van de veiligheidsuitrusting van de motorkettingzaag .... 112

Geluiddempfer 114

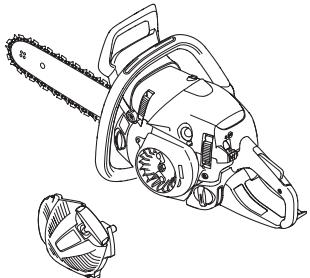

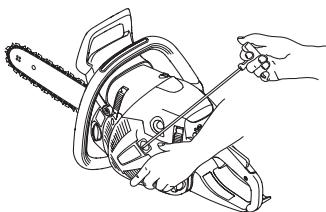

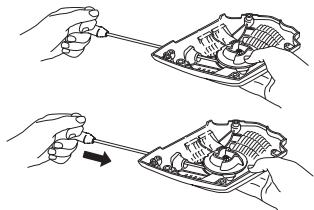

Starter 115

Luchtfilter 116

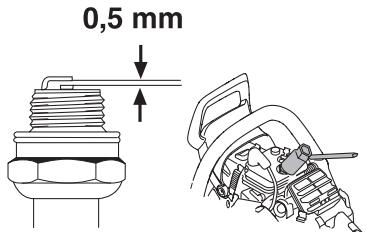

Bougie 117

Neuswiel van het zaagblad smeren 117

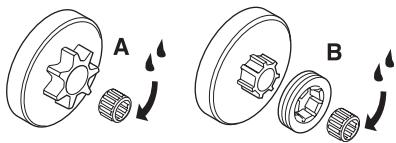

Naaldlager smeren 117

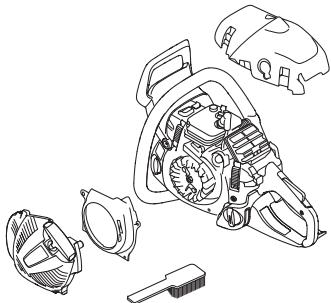

Koelsysteme 118

Centrifugal reinigen "Turbo Air Cleaning" 118

Gebruik in de winter 118

Onderhoudsschema 119

TECHNISCHE GEGEVENS

Vijlen en vijilmallen van de zaagketting 121

EG-verklaring van overeenstemming 122

INLEIDING

Beste klant!

Gefeliciteerd met de aankoop van een Jonsered-product!

We zijn ervan overtuigd dat u de kaliteit en prestaties van ons product gedurende een lange periode maar volle tevredenheid zult waarden. Door de aankoop van eén van onsste producten krijt u de beschikking over professionele hulp bij reparations en service moct er toch iegets gebeuren. Wanner u de machine Niet heeft gekocht bij een van ons erkende dealers, kurz u hen vragen aan de dichtstbijingende serviceworkplaats.

Wij hapen dat u tevreden zult zich met uw machine en dat deze u gedurende langeijd za vergezellen. Denk erom dat deze gebruiksaanwijzing een waardevol document is. Door de inhoud (gebruik, service, onderhoud enz.) te volgen kutu u de levensduur van uw machine en de tweedehandes Waarde aanzienlijk verlengen. Mocht u uw machine verkopen moet u ervoor zorgen de gebruiksaanwijzing aan de neue eigenaar over te dragen.

Succes met het gebruik van uw Jonsered-product!

Jonsered werkkt voortdurend aan het verder ontwikkelen vanhaar producten en houdt zich dan ook hetrecht voor om zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren.

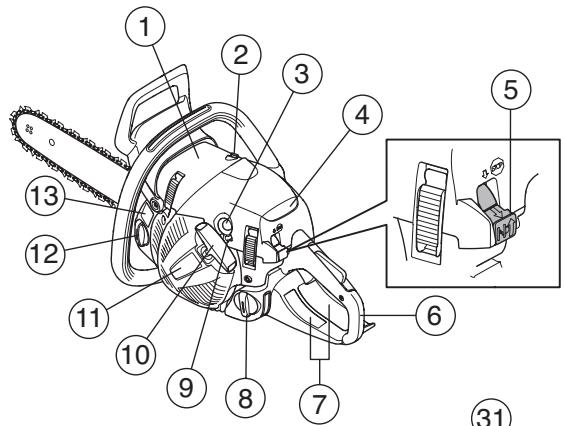

WAT IS WAT?

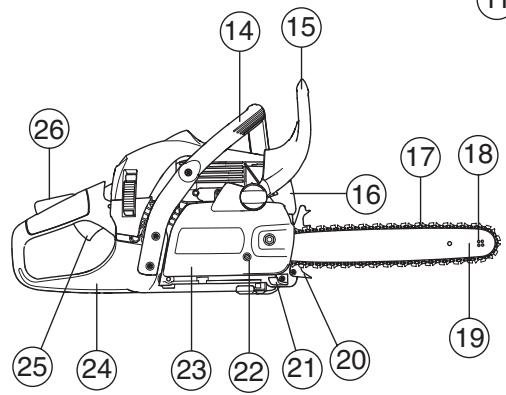

Wat is wat op de motorkettingzaag?

1 Cylinderkap
2 Decompressieklep
3 Brandstofpomp
4 Startherinnering
5 Gecombineerde start- en stopknop
6 Achterste handvat
7 Informatie- en waarschuwingsplaatje
8 Brandstoftank
9 Stelschroeven carburateur
10 Starthendel
11 Starter
12 Kettingolietank
13 Product- en serienummerplaatje
14 Voorste handvat
15 Terugslagbeveiliging
16 Geluddemper

17 Ketting
18 Neuswiel
19 Zaagblad

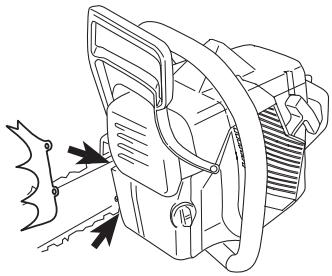

20 Schorssteun
21 Kettingvanger
22 Kettingspannerschroef
23 Koppelingdeksel
24 Rechterhandbescherming
25 Gashendel
26 Gashendelvergrendeling

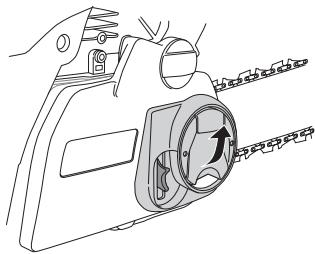

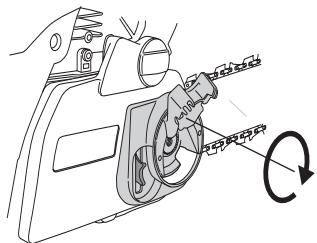

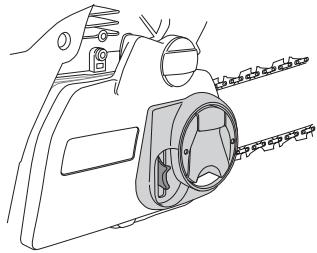

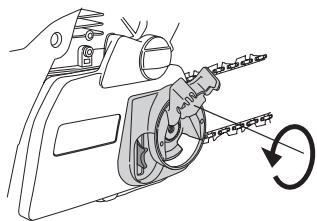

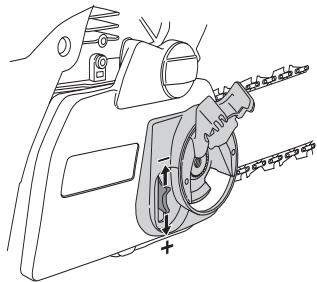

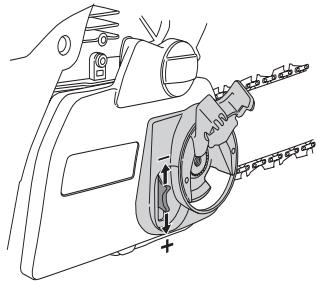

27 Kettingspanwiel (CS 2245S, CS 2250S)
28 Knop (CS 2245S, CS 2250S)

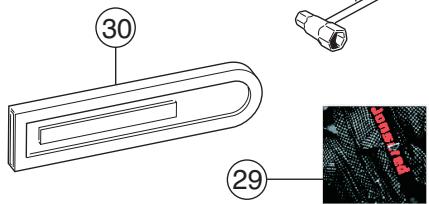

29 Gebruiksaanwijzing
30 Zaagbladbescherming
31 Combisleutel

Maatregelen voor gebruik van een neue motorkettingzaag

Lees de gebruiksaanwijzing zorgvuldig door.
- Controller de montage en de afstelling van de snijuitrusting. Zie de instructies in het hoofdstuk Monteren.
Tank en start de motorzaag. Zie de instructies in de hoofdstukken Brandstofhantering en Starten en Stopen.
- Gebruik de motorkettingzaag Niet voor er voldoende kettingsmeerolie bij de zaagketting is gekommen. Zie de instructies in het hoofdstuk Smeren van de snijuitrusting.
Langdurige boottstellung aan lawaai kan leiden tot permanente goehoorbeschadiging. Gebruik davon altijd goedgekeurde goehoorscherming.

WAARSCHUWING! De oorspronkelijke vormgeving van de machine mag in geen enkel geval gewijzigd worden zonder toestemming van de fabrikant. Men moet altiijd originele onderdelen gebruiken. Niet goedgekeurde wijzigingen en/of niet-originele onderdelen konnen tot ernstige verwondingen of de dood van zowel gebruiker als omstanders leiden.

WAARSCHUWING! Als
motorkettingzagen slordig of verkeerd
gebruikt worden, können ze gevaarlijk
gereedschap zich en tot ernstige, zelfs
levensgevaarlijke verwondingen leiden.
Het is erg belangrijk dat u deze
gebruiksaanwijzing leest en begrijpt.

WAARSCHUWING! De binnenkant van de geluiddempo bevat chemalien die kankerverwekkend hunnen. Vermijd contact met deze elementen wonneer de carburateur is beschadigd.

WAARSCHUWING! Langdurige
inademing van de uiltaatgassen van de
motor, kettingolienevel en stof van
zaagsel kan een gezondheidsrisico
vormen.

WAARSCHUWING! Het ontstekingssysteme van deze machine produeertijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden pacemakers storen. Om het risico van ernstig of fataal letsel te verminderen, raden wij aan dat Personen met een pacemaker contact opnemen met hun arts en de fabrikant van de pacemaker voor ze deze machine gaan bedieren.

WAARSCHUWING! Sta nooit toe dat kinderen de machine gebruiken of in de buurt van de machine zijn. Omdat de machine is uitergerust met een terugverende stopschakelaar en kan worden gestart oplage snelheid en met weinig kracht op de starthandgreep, kennen zichskleine kinderen onder bepaalde omstandigheden de kracht hebben, die nodig is om de machine te starten. Dat kan een risico van ernstig personelijk letseihouden.Verwijder aanoram de bougiekap wanner de machine nicht onder toezicht staat.

Belangrijk

BELANGRIJK!

De machine is alleen gemaakt om in hout te zagen.
U mag alleen de zaagblad/zaagkettingcombinations gebruiken, die wij aanbevelen in het hoofdstuk Technische geveens.

Gebruik de machine nooit als u moe bent, alcohol heeft gedronken of medicijnen—heft ingenomen, die uw gezichtsvermögen, beordelingsvermögen of coordinatievermögen können beinvloeden.

Draag altiq做工oonlijke verilgheidsuitrusting. Zie instructies in het hoofdstuk "Persoonlijke verilgheidsuitrusting".

Wijzig deze machine nooit zo dat hij Niet langer overeenstemt met de originele UITvoering, en gebruik de machine nicht als u denkt dat anderen hem hebben gewijzigd.

Gebruik nooit en machine die defect is. Volg de onderhouds-, controle- en service-instructions van deze gebruiksaanwijzing. Bepaalde onderhouds- en servicemaatregelen要去 uitgevoerd worden door opgeleide en gekwalificierde specialisten. Zie instructucties in het hoofdstuk Onderhoud.

Gebruik uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires. Zie instructies in de hoofdstukken Snijutrusting en Technische geveens.

N.B! Gebruik alsijtijd een beschemmingsbril of gezichtsvizierz om het risico van verwonding door wegliegende voorwerpen te verminderen. Een motorzaag is in staat om met groe kracht voorwerpen, zoals zaagsel,kleine stukjes hout enz.,weg te slingeren.Dit kan leiden tot ernstig letsel,vooral aan ogen.

WAARSCHUWING! Een motor latent
lopen in een afgesloten of slecht
geventilerde ruimte kan dodelijk
ongelukken veroorzaken door
verstikkung of koolmonoxidevergiftingig.

WAARSCHUWING! Een verkeerde snijluitrusting of een verkeerde zaagblad/ kettingcombinatie verhoogt het risico op terugslag! Gebruik uitsluiend de zaagblad/kettingcombinations die wij aanbevelen, en volg de vijinstructie. Zie de instructies in het hoofdstuk Technische gegevens.

Gebruik altijd uw gezond verstand

Het is onmogelijk om alle denkBare situatuies, waarvoor u zich geplaatst kunt zien bij het gebruik van een motorzaag, af te dekken. Wees altiijd voorzichtig en gebruik gezond verstand. Vermijd situations, waarvoor u zich Niet voldoende gekwalificeerd Acht. Wanner u zich, na het lezen van deze instructucts, nog steeds onzeker voelt over de handelwijze, moet u een expert om advies vragen voor u verdergaat. Aarzel nicht om contact op te nemen met uw dealer of met ons, wanner u vragen haeft over het gebruik van motorzagen. We+zijn u graag van dienst om u adviezen te geen, die u helpen uw motorzaag op een betere en veiliger manier te gebruiken. Volg een opleading in het gebruik van motorzagen. Uw dealer, bosbouwschool of uw bilbiotheek konnen u vertellen welk opledingsmaterial en welke cursussen beschikbaar+zijn.

Er worden voortdurend gewerkt aan het verbeteren van design en techniek - verbeteringen waardoor uw gezilheid en effectiviteit totenen. Brought regelmatig een bezoek aan uw dealer om te zien welk nut u kut hebben van de noviteiten die worden geintroduceerd.

Persoonlijke veiligheidsuitrusting

WAARSCHUWING! Het grootste gedeelte van de oncegallen met
motorkettingzagen gebeurt wanner de
ketting de gebruiker raakt. Bij al het gebruik van de machine要去
goedgekeurde personlijke
beschemingsuitrusting gebruikt
worden. Persoonlijke
beschemingsuitrusting elimineert de risico's Niet, maar verminder het schadelijk effect in geval van een
ongeval. Vraag uw dealer om raad
wanner u uw utrusting koopt.

Goedgekeurde veiligheidshelm
- Gehoorbeschemers
Veiligheidsbril of vizier
- Handschoenen met zaagbescherming

Broeken met zaagbescherming
- Laarzen met zaagbescherming, stalen neus en anti-slip zool
U moet altiijd een EHBO-kit bij de hand hebben.
Brandblusser en spa

Verder moet de kleding goed aansluiten zonder u in uw bewegingen te belemmeren.

BELANGRIJK! Er können vonden komen van de geluideddempert, zaagblad en hetting of een andere bron. Houd alsjeen hulpmiddel voor brandblussen beschikbaar, voor het geval u ze nodig moct hebben. Op die manier helpt u bosbranden voorkomen.

Veiligheidsuitrusting van demachine

In dit hoofdstuk worden utgelegd wat de veiligheidsonderdelen van de machine zich, en hun functie. Voor controle en onderhoud zich de instructies in het hoofdstuk Controle, onderhoud en service van de veiligheidsuitrusting van de motorzaag. Zie de instructies in het hoofdstuk Wat is wat?, om te zien waar deze onderden zich bevinden op uw machine.

De levensduur van de machine kan worden verkort en het risico van ongelukken kan toenemen wanner het onderhoud aan de machine Niet op de juiste manier worden uitgevoerd en wanner service en/of reparations nicht vakkundig worden gedaan. Indien umeer informatie nodig heeft, verzoeken wij u contact op te nemen met de dichtstbijzijnde serviceworkplaats.

WAARSCHUWING! Gebruik de machine nooit wannesr de veiligheidsuitrusting defect is. De veiligheidsuitrusting moet worden gecontrolled en onderhoden. Zie de instructies in het hoofdstuk Controle, onderhoud en service van de veiligheidsuitrusting van de motorzaag. Als uw machine Niet door alle controles komt,要去 u erreeeer aan uw serviceworkplaats voor reparatie.

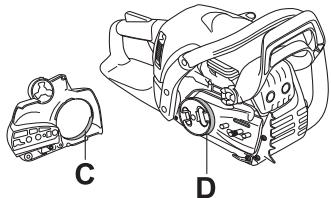

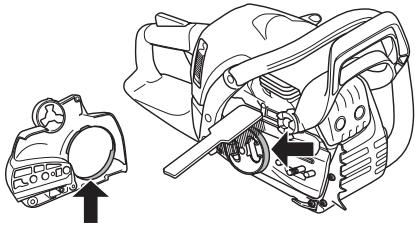

Kettingrem met terugslagbeveiling

Uw motorzaag is voorzien van een kettingrem, die de ketting in geval van terugslag stopt. Een kettingrem verminder het risico op oncegallen, maar alleen u als gebruiker kutc zo voorkomen.

Wees voorzichtig wanner u de motorkettingzaag gebruikt en zorg ervoor dat de terugsslagrisico-sector van het zaagblad nooit in contact komt met een voorwerp.

• De kettingrem (A) word of handmatig geactiveerd (via uw linkerhand) of met het traagheidsmechanisme.
• Het activeren vindt plaats wanner der terugslagbeveiliging (B) maar voren worden geduwd.

• Deze beweging activeert een met een vier gespannen mechanisme dat de remvoerig (C) rond het kettingaandrijvingssysteme van de motor (D) (koppelengtrammel) spant.

• De terugslagbeveiliging werden nicht alleen geconstrueerd om de kettingrem te activeren. Een andere belangrijke functie is dat ze het risico vermindert dat de linkerhand de ketting raakt wanneer men de greed op het voorste handvat verliest.

• De kettingrem要去 geactiveerd zijn wonneer u de motorzaag start, om te voorkomen dat de ketting draait.

• Gebruik de kettingrem als 'parkeerrem' bij starten en bij korte verplaatsingen, om ongelukken te

voorkomen waar bij gebruikers of omgeving onvrijwillig in contact komen met een bewegende zaagketting.

• De ketting worden ontkoppeld door de terugslagbeiliging maar après te duwen, maar het voorste handvat.

• Een terugslag kan bliksemsnel gebeuren en erg krachtig zijn. Meestal is de terugslag erglicht en worden de kettingrem nicht altijd geactiveerd. In die geallen is het belangrijk dat men de motorkettingzaag stevig vasthoudt en Niet-Laat vallen.

Hoe de kettingrem geactiveerd worden, manueel of via het traaghieldsmechanisme, worden bepaald door de sterkte van de terugslag en door de positie van de motorkettingzaag in verhouding tot het voorwerp waarmee de terugslagrisico-sector in contact komt. Bij hevige terugslag en wanneer de terugslagrisicosector van de motorkettingzaag zich zo ver möglichk van de gebruiker befindt, is de kettingrem zo geconstrueree, dat hij wordt geactiveerd via het gegenwicht van de kettingrem (traaghheid) in de terugslagrichting.

Bij minder hevige terugslag en wanneer de terugslagrisico-sector van de motorkettingzaag zich dichter bij de gebruiker bevindt, worden de kettingrem manueel geactiveerd met de linkerhand.

• Bij velstand is de linkerhand in een stand, waardoor het onmogelijk is de kettingtem handmatig te activeren. Bij deze grep, d.w.z. wanneer de linkerhand zo geplaatst is dat ze de beweging van de terugslagbeveiliging Niet kan beinvloeden, kan de kettingrem uitsluitend geactiveerd worden via het traagheidsmechanisme.

Zal mijn hand de kettingrem bij terugslag algid activeren?

Nee. Er is een zekere kracht voor nodig om de terugslagbeveiliging maar voren te bewegen. Als uw hand de terugslagbeveiliging slechtslicht beroert of eroverheen gaat, kan het gebeuren dat de kracht nicht voldoende groot is om de kettingrem te activeren. Ook wanneer u werkt, moet u de handgrepen van de motorzaag stevig beet honden. Als u dat doet en u krijgt terugslag, eta u misschien nooit uw hand los van de voorhandgreep en activeert u de kettingrem Niet, of de kettingrem wordt pas geactiveerd wanneer de zaag al eventjes heeft hunnen rondslingeren. In zo'n situatie kan het voorkomen dat de kettingrem de ketting Niet kan stoppen voor deze u raakt.

Er zich ook bepaalde werkhoudingen waardoor uw hand Niet bij de terugslagbeveiliging kan om de kettingrem te activeren, bijv. wonneer de zaag in velpositie worden gehonden.

Zal de kettingrem alkijd door de traagheid worden geactiveerd, wonneer terugslag optreedt?

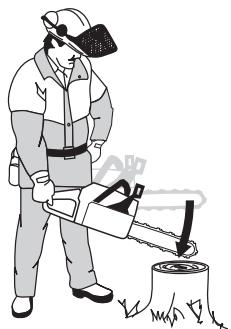

Nee. Ten ersten要去 uw rem functioneren. Het is makkelijk de rem te testen, zich de instructancies in het hoofdstuk Controle, onderhoud en service van de veiligheidsuitrusting van de motorzaag. Wij raden aan dat u dit doet, iedere keer voor u begint te werken. Ten tweede moet de terugslag voldoende sterk zijn om de kettingrem te activeren. Als de kettingrem gevoelig zou zich, zou.Deze voortdurend worden geactiveerd, wat lastig zou发展格局.

Zal de kettingrem me alsijd beschemmen gegen letsel als terugslag voorkomt?

Nee. Ten eerste要去 uw rem functioneren om de bedoelde bescherming te geven. Ten tweede要去 hij zo worden geactiveerd als hierboven beschreiben, om de zaagketting bij terugslag te stoppen. Ten derde kan de kettingrem worden geactiveerd, maar wanner het zaagblad te zich bij u is, kan het gebeuren dat de rem Niet opijd afgeremd is om de ketting te stoppen voor de motorzaag u raakt.

Alleen uzelf en een juiste arbeitstechniek kunnerterugslag en de bijbehorende risico's elimineren.

Gashendelvergrendeling

De gashendelvergrendeling is geconstrueerd om onopzettelijke activering van de gashendel te voorkomen. Wanner de vergrendeling (A) in het handvat wordt gedrukt (= wanneer men het handvat vasthoudt) worden de gashendel ontkoppeld (B). Wanner men het handvat loslaat, gaan zowel de gashendel als de gashendelvergrendeling terug maar hun respectievelijke beginpositions. Deze positie houdt in dat de gashendel automatisch vergrendeld worden op stationair draaien.

Kettingvanger

De kettingvanger is geconstrueree on een losgeraakte of gebarsten ketting op te vangen. Vervang deze, als dat nodig is, met een kettingvanger van aluminium (verkrijgbaar als reserveonderdeel). Dit kan meestal voorkomen worden door de ketting juist op te spannen (zie instructies in het hoofdstuk Monteren) en door voor correct onderhoud en service van het zaagblad en de ketting te zorgen (zie de instructies in het hoofdstuk Algemene werkinstructies).

De rechterhandbescherming moet er behalte de hand beschemmen wannere de ketting losraakt of breekt, ook voor zorgen dat de takken en twijgen de grip op het achechterste handvat nieth boenvloeden.

Trillingdempingssysteme

Uw machine is uiterust met een trillingdempingssystem dat geconstrueree is om zo trillingvrij en comfortabel möglichk met de zaag te konnen werken.

Het trillingdempingssysteme van de machine reducert het overbrengen van de trillingen van de motorenheid/ snijuitrusting op de handvateenheid van de machine. Het motorzaaghuis inclusief de snijuitrusting is via een zogenaam drilingdempend element opgehangen in de handvateenheid.

Zagen in een harde houtsoort (de meeste loofbomen)verooraakteer trillingen dan zagen in een zachte houtsoort (de meeste naaldbomen).Zagen met een botte of verkeerde snijuitrusting (verkeerd type of verkeerd geslepen) verhoogt het trillingniveau.

WAARSCHUWING! Als men teveel worden blotgesteld aan trillingen, kan dit tot bloedvat- en zenuwbeschadigingen leiden bij Personen die een slechte bloedcirculatie hebben. Consalteer uw dokter wanneer u symptomen heeft die wijzen op te groe blootstelling aan trillingen. Voorbeelden van zulke symptomen zijn slapen, geen gevoel, "kriebels", "speldeprikken", pijn, geen of minder kracht, huidverkleuringen of veranderingen van het huidopervlak. Deze symptomen komen meestel voor op vingers, handen of polsen. Deze symptomen+kunnen toenemen bij foude temperaturen.

Stopschakelaar

De stopschakelaar要去血液循环t worden om de motor uit te schakelen.

Geluiddemper

De geluidemper wird ontworpen om het geluidsniveau zo laag möglich te honden, en om de uitlaatgassen weg te richten van de gebruiker.

WAARSCHUWING! De uitlaatgassen van de motor zijn heet en kuren vonden bevatten die brand kuren veroorzaken. Start de machine waarom nooit binnenshuis of in de buurt vanlicht ontvlambaar materiaal!

In gebieden met een warm en droog klimaat kan het risico van branden erg groot+zijn. Het komt voor dat deze gebieden gereguleerd worden met wetgeving, die vereist dat de geluiddemper onder andere uitgerust moet zijn met een goedgekeurd vonden opvangnet.

N.B.! De geluidemper worden zeer heet, zowel tijdens het gebruik als na het stoppen. Dit geldt ook bij stationair draaien. Wees oplettend op brandgevaar, vooral bij hantering vlakbij brandgevaarlijke stoffen en/of gassen.

WAARSCHUWING! Gebruik de motorzaag nooit zonder of met een kapotte geluidemper. Door een kapotte geluidemper konnen het geluidsniveau en het risico van brand aanzienlijk toenemen. Hou gereedschap voor brandblussen bij de hand. Gebruik nooit een motorzaag zonder of met een defect vonkenopvangnet, als een vonkenopvangnet verplicht is in uw werkgebied.

Snijuitrusting

In dit hoofdstuk worden behandeld hoe u door het juiste onderhoud en door het juiste type snijuitrusting te gebruiken:

• Het terugslagrisico van uw machine redueert.
• Vermindert het risico op losraken en barsten van de ketting.
  Bereikt optimale snijprestaties.
• De levensduur van de snijuitrusting verlengt.
  Voorkomt toename van trillingsniveau.

Basisregels

• Gebruik uitsluitend de door ons aanbevolen snijuitrusting! Zie de instructies in het hoofdstuk Technische gegevens.

Zorg ervoor dat de tanden van de ketting goed en juist geslepen zich! Volg once instructies en gebruik de aanbevolen vrijmal. Een verkeerd geslepen of beschadigde ketting verhoegt het risico op ongevallen.

Zorg ervoor dat de tanddiepte juist is! Volg onsze instructies en gelebruik de aanbevolen diepestellermal. Als de tanddiepte te groot is, verhoegt dit het risico op terugslag.

• Hou de ketting gestrekt! Als de ketting nicht voloende gestrekt is, neemt het risico toe dat de ketting losraakt en de slijtage van zaagblad, ketting en kettingwiel neemt toe.

Zorg ervoor dat de snijuitrusting voldoende gesmeerd is en onderhoud ze op de juiste manier! Als de ketting nicht voldoende gesmeerd worden, neemt het risico op barsten toe en verhoogt de slijtage van zaagblad, ketting en kettingwiel.

Snijuitrusting die het risico op terugslag vermindert

WAARSCHUWING! Een verkeerde snijuitrusting of een verkeerde zaagblad/ kettingcombinatie verhoogt het risico op terugslag! Gebruik uitsuietend de zaagblad/kettingcombinations die wij aanbevelen, en volg de vijinstructie. Zie de instructies in het hoofdstuk Technische gegevens.

Terugslag kan alleen voorkomen worden doordat u er als gebruiker voor zorgt dat dereregslagrisko- sector van het zaagblad nooit in contact可想而知 met een Voorwerp.

Door snijutrusting met een "ingebouwde" terugslagreductie te gelebruiken en door de ketting correcte te slijpen en te onderhoden kan het effect van een terugslag gereduceerd kan worden.

Zaagblad

Hoe kleiner de neusradius, hoe minder neiging tot terugslag.

Ketting

Een ketting bestaat UIT een aantal verschillende schakels die leverbaar zijn in standaarduitvoering en in een uitvoerig die het risico op terugslag redueert.

BELANGRIJK! Geen enkele zaagketting elimineert het risico op terugslag.

WAARSCHUWING! Ieder contact met een draaiende zaagketting kan ernstig letsel veroorzaken.

Een aantal uitdrukkingen die de specificaties van het zaagblad en de ketting aangeven.

Om alle verilgheidsonderdelen op de snijuitrusting te behouden, moet u versleten of beschadigde zaagblad-/ kettingcombinations verrangen door een zaagblad en ketting die Jonsered aanbeveelt. Zie de instructies in het hoofdstuk Technische geegevns voor informatatie welke zaagblad-/kettingcombinations we aanbevelen.

Zaagblad

Length (duim/cm)

• Aantal tanden in het neuswiel (T).

• Kettingsteek (=pitch) (duim). Het neuswiel van het zaagblad en het kettingaandrijftandwiel van de motorkettingzaag要去en aangepast zijn aan de afstandussen de aandrijsfschakels.

• Aantal aandrijschakels (stuks). Elke zaagbladlengthe levert in combinatie met de kettingsteek en het+aantal tanden van het neuswiel een bepaald+aantal aandrijschakels op.

• Zaagbladgroefbreedte (duim/mm). De breedte van de zaagbladgroef moet aangepast zijn aan de aandrijschakelbreedte van de ketting.

• Kettingolie-opening en opening voor het zaaagblad moet aangepast zijn aan de constructie van de motorkettingzaag.

Ketting

• Kettingsteek (=pitch) (duim)

Aandrijschakel-breedte (mm/duim)

Aantal aandrijfschakels (stuks)

Slijpen en afstellen van de tanddiepte van de ketting

Algemeen met betrekking tot het slijpen van de tanden

• Zaag nooit met een botte ketting. De ketting is bot wanneer u de snijutrusting door de boom要去 drukken en wanneer de houten spaanders ergklein zich. Met een zeer botte ketting zijn er zichs—helemaal geen spaanders. Dan krijtgen alleen houtpoeder.
• Een goed geslepen ketting eet zich door het hout en geeft houten spaanders die groot en lang+zijn.

• De zagende delen van een ketting worden zaagschakels genoemd en bestaan uit een snijtand (A) en een dieptestellernok (B). Het verschil in hoogte:tussen deze beiden bepaalt de snijdiepie.

Bij het slijpen van snijtanden moet men rekening houden met vier verzschillende afmetingen.

1Vijlhoek

2 Snijhoek

3 Vijlpositie

4 Diameter van de rende vijl

Het is erg moeijlk om zonder hulpmiddelen een ketting correct te slijpen. Daarom raden we u aan one vijlmael to gelebruiken. Die garandeert dat de ketting wordst geslepen voor een optimale terugslagreductie en zaagcapaciteit.

Zie de instructies in het hoofdstuk Technische gegevens voor de gegevens die van toepassing zijn bij het slijpen van de ketting van uw motorzaag.

WAARSCHUWING! Het nicht volgen van de slijpinstructies,verhoogt het terugslagrisico van de ketting aanzienlijk.

Sijpen van de snijtand

Om de snijtand te slijpen heeft u een Ronde vijl en een vijlmal nodig. Zie de instructies in het hoofdstuk Technische gevevens met betrekking tot de diameter van deRonde vijl en welke vijlmal worden aanbevolen voor de ketting van uw motorzaag.

• Controller of de ketting gestrekt is. Als de ketting nicht voldoende gestrekt is, is ze zijdelings onstabel waardoor ze Niet juist geslepen kan worden.

Vijl alkijd van de binnenkant van de snijtand waar buiten toe. Til de vijl op wonneer u maar de volgende tand要去. Vijl eerst alle tanden aan een kant, draai daarna de motorzaag om en vijl de tanden van de andere kant.

Vijl zo dat alle tanden even lang zijn. Wonneer de lengte van de snijtand slechts 4mm (0,16") bedraagt, is de ketting versleten en moet ze verrangen worden.

Algemeen betreffende het instellen van de snijdiepte

• Wonneer men de snijtanden slijpt, vermindert de tanddiepte (=snijdiepte). Om de maximum zaagcapaciteit te behouden, moet de dieptestellernok verlaagd worden tot de aanbevolen hoogte. Zie de instructucties in het hoofdstuk Technische gegevens hoe groot de tanddiepte要去োn voor de ketting van uw motorzaag.

WAARSCHUWING! Een te große snijdiepte vergroot het terugslagrisico van de kelting!

Afstelling van de tanddiepte

• Wonneer de snijdiepte worden afgesteld,要去en de snijtanden net geslepen zich. We raden aan de snijdiepte bij te stellen na elke derde kettingslijpbeurt. N.B.! Bij deze aanbeveling worden ervan uitgegaan dat de lengte van de snijtanden Niet abnormaal afgevijd werk.

• Om de snijdiepte in te stellen heeft u een platte vrij en een dieptestellermal nodig. We raden u aan once vijlmal voor de tandtiepe te gebruiken, om de juiste maat voor de tandtiepe en de juiste hoek van de dieptestellernok te krijgen.

• Leg de vijilmal over de zaagketting. Informatie over het gebruik van de vijilmal staat op de verpakking. Gebruik de platte vijl om het overschot van het deel van de dieptestellernok dat onder de mal uitkomt, weg te vijlen. De snijdiepte is correct als u geen wonderstand voelt wanner u de vijl over de mal haalt.

Ketting strekken

WAARSCHUWING! Een onvoldoende gestrekte ketting kan resulteren in het losraken van de ketting wat tot ernstige en zelfs dodelijkke verwondingen kan leiden.

Hoe meer u de ketting gebruikt, hoe langer ze worden. Het is belangrijk dat u de snijuitrusting aan deze verandering aanpast.

Bij elke tankbeurt moet gecontroleerd worden de hetting voldoende gestrekt is. N.B.! Een neue ketting vereist een inrijperiode gedurende dewelke men vaker moet controleren de hetting voldoende gestrekt is.

Algemeen geldt dat de ketting zo hard möglichk gestrekt要去 worden, maar Niet harder dan dat men ze manueel rond kan draieren.

CS 2245

• Maak de zaagbladmoeren los die het koppelingdeksel/kettingrem vergrendelen. Gebruik de combisleutel. Draai de zaagbladmoeren met de hand zo vast möglichk.

• Til de zaagbladpunt op en strek de ketting door aan de kettingstrekschroef te draaien met behulp van de combisleutel. Strek de ketting tot hij Niet langer slap hangt aan de onderkant van het zaagblad.

• Gebruik de combisleutel en haal de zaagbladmoeren aan terwijl u tegelijerkrijk de zaagbladpunt omhoog houdt. Controller of het ketting gemakkelijk rond kan gedraaid worden met de hand en of hij niart beneden hangt aan de onderkant van het zaagblad.

De plaats van de kettingstrekschoef is verschillend voor de once diverse modellen motorzagen. Zie de instructies in het hoofdstuk Wat is wat?, waar wordt aangegeven waar hij op uw model zit.

CS 2245S, CS 2250S

Maak de knop los door unde ze uit te klappen.

• Draai de knop gegen de klok in om de de kap van het zaagblad los te make.

Stel de spanning van de ketting af door het wiei waar beneden (+) te draaien voor meer spanning en omhoog (-) voor minder spanning.

Zet de zaagbladkoppeling vast door de knop met de klok mee te draaien.

• Klap de knop terug om de spanning vast te zetten.

Snijuitrusting smeren

WAARSCHUWING! Onvoldoende smeren van de snijuitrusting kan een breuk van de ketting veroorzaken wat tot ernstige en,zelfs dodelijkke verwondingen kan leiden.

Zaagkettingolie

Zaagkettingolie要去en goede heching aan de motorzaagketting en tevens goede vloei-eigenschappen hebben,of het nu een warme zomer of een koude winter is.

Als fabrikant van motorkettingzagen hebben wij een optimale zaagkettingolie ontwikkeld die door zijn plantaardige basis bovendien biologisch afbreekbaar is. Wij raden het gebruik van once olie aan voor zowel een maximale levensduur van de motorzaagketting als voor behoud van het milieu. Als once zaagkettingolie net verkrijgbaar is, bevelen wij gewone zaagkettingolie aan.

Gebruik nooit afvalolie! Deze is schadelijk voor uzelf, voor de machine en het milieu.

BELANGRIJK! Bij gelebruik van plantaardige kettingolie, moet u de zaagketting demonteren en ketting en zaagbladgleuf schoonmaking, voor u ze langearend opberget. Anders bestaat het risico dat de kettingolie oxideert, wat ertoe leidt dat de zaagketting stijf worden et het neuswiel van het zaagblad aanloopt.

Kettingolie bijvullen

• Al once motorkettingzaagmodellen haben automatische kettingsmering. Ein anteil modellen is ook leverbaar met verstelltbare oliestroom.

• De tank voor de kettingolie en de brandstoftank zijn zo gedimensioneerd dat de brandstof op is voordat de kettingolie op is.

Deze veilgheidsfunctie vereistECHter wel dat men de juiste kettingolie gebrukt (met te dunne en dunvloeende olie raakt de kettingolietank leeg voor de brandstof op is),dat men once aanbevelingen met betrekking tot de carburateurinstalling volgt (met een te "magere" instelling gaat de brandstof langer mee dan de kettingolie) en dat men once aanbevelingen met betrekking tot de snijuitrusting volgt (een te lang zaagblad heefteer hettingolie nodig).

Controle van de fettingsmering

• Controller bij elk teankbeurt de kettingsmering. Zie de instructies in het hoofdstuk Smeren van het neuswiel van het zaagblad.

Hou de zaagbladpunt op ca. 20 cm (8 duim) op een vastlicht voorwerp gericht. Na 1 minuut draaien met 3/4 gas geven, moet er een duidelijkke ollerand te zien zich op het lichte voorwerp.

Als de kettingsmering Niet werkt:

• Controller of het kettingoliekanaal van het zaagblad open is. Maak schoon indien nodig.

• Controller of de zaagbladgroef schoon is. Maak schoon indien nodig.

• Controller of het neuswiel van het zaagblad soepel draait en of de smeeropening van het neuswiel open is. Maak schoon en smeer indien nodig.

Als de kettingsmering Niet werkt na de bovenstaande controles en de bijbehorende maatregelen, moet u de motorkettingzaag maar uw serviceworkplaats brengen.

Kettingaandrijftandwiel

De koppelingtrommel is voorzien van een van de volgende kettingaandrijftandwielen:

A Spur-aandrijftandwiel (kettingaandrijftandwiel vastgesoldeerd op de trommel)
B Rim-aandrijftandwiel (vervangbaar)

Controleer regelmatig het slijtageniveau van het kettingaandrijf-tandwiel. Vervang het als het abnormalaal versleten is. Het kettingaandrijf-tandwiel moet verwangen worden telkens men de ketting verwangent.

Naaldlager smeren

Beide soorten kettingpoelie's hebben een naaldlager aan de uitaande, as dat regelmatig gesmeerd moet worden (1 keer per week). N.B.! Gebruik lagervet van goede kwaliteit of motorolie.

Slijtagecontrole van de snijuitrusting

Controller de ketting dagelijks:

• Of er zichbare barsten in klinken en schakels+zijn.
• Of de ketting staat is.
• Of klinken en schakels abnormaal versleten zijn.

Gooi de zaagketting weg als deze een of enkele van bovenstaande punten vertoont.

We raden aan een neue zaagketting te gebruiken om de slijtage van de ketting die u gebruikt te controlen.

Wanneer de lenghte van de snijtanden slechts 4 mm bedraagt, is de ketting versleten en moet ze verrangen worden.

Zaagblad

Controllerregelmatig:

• Of er braam zit op de buitenzijden van het zaagblad. Vijl weg indien nodig.

• Of de zaagbladgroef abnormaal versleten is. Vervang het zaagblad indien nodig.

• Als de zaagbladneus abnormaal of ongelijkmatig versleten is. Als er een "holte" ontstaat in waar de radius van de zaagbladneus ophoudt, was de ketting Niet voldoende gestrekt.

Voor een zo lang möglichke levensduur moet het zaagblad elke dag omgedraaid worden.

WAARSCHUWING! Het grootste gedeelte van de ongevallen met motorkettingzagen gebeurt wanner de ketting de gebruiker raakt.

Draag algijd persoonlijke veiligheidsuitrusting. Zie instructies in het hoofdstuk "Persoonlijke veiligheidsuitrusting".

Voer geen taken uit waarvoor u zich nicht voldoende gekwalificeerd aesthetic. Zie instructies in de hoofdstuken
Persoonlijke veiligheidsuitrusting, Maatregelen om terugslag te voorkomen, Snijuitrusting en Algemene werkinstructies.

Voorkom situations waar risico op terugslag bestaat. Zie instructies in het hoofdstuk Veiligheidsuitrusting voor de machine.

Gebruik de aanbevolen snijuitrusting en controllerer de conditie waar ze zich bevindt. Zie instructies in het hoofdstub Algemene werkinstructies.

Controller de werkung van de veilgheidsonderdelen van de motorkettingzaag. Zie instructies in de hoofstukken Algemene werkinstructies en Algemene veilgheidsinstructies.

Monteren van zaagblad en hetting

WAARSCHUWING! Wanner u aan de ketting werk,要去 u altiijd handschoenen dragen.

CS 2245

Controller de kettingrem ontkoppeld is door der terugslagbeveiling van de kettingremaar de voorste handvatbeugel te duwen.

Verwijder de zaagbladmoer en het koppelingdeksel (de kettingrem). Verwijder de transportbescherming (A).

Monteer het zaagblad over de zaagbladbouten. Plaats het zaagblad in de achechterste stand. Plaats de ketting over het kettingaandrijftandwiel en in de zaagbladgroef. Begin aan de bovenkant van het zaagblad.

Controleer of de randen van de motorzaagschakels op de bovenkant van het zaagblad waar voren zijn gericht.

Monteer het koppelingdeksen en Zoek de kettingafstelpen in de opening van het zaagblad. Controller of de aanrijfschakels van de ketting op het aanrijftandwiel passen en of de ketting juist in de groef van het zaagblad zit. Draai de zaagbladmoer met uw vingers vast.

Span de ketting door met behulp van de combisleutel de kettingspanschoef met de klok mee te schroeven. De ketting moet aangespannen worden tot ze Niet langer slap hangt aan de onderkant van het zaagblad.

De ketting is juist gespannen wanner ze nicht langer slap hangt aan de onderkant van het zaagblad en toch gemakkelijk met de hand kan worden voortbewogen. Hou de tip van het blad omhoog en draai de zaagbladmoeren met de combisleutel vast.

Op een neue ketting要去 de kettingspanning vaak gecontroleerd worden tot de ketting goed "ingelopen" is. Controleer regelmatig de kettingspanning. Correct aangespannen kettingen geen goede bedrijfsprestaties en hebben een lange levensduur.

CS 2245S, CS 2250S

Controller of het kettingrem ontkoppeld is door de terugslagbeveiliging van de kettingrem aan de voorste handvatbeugel te duwen.

Maak het kettingspanwiel los en verwijder het koppelingsdeksel (de kettingrem). Haal de transportbescherming weg.

Monteer het zaagblad over de zaagbladbouten. Plaats het zaagblad in deijkenst stand. Plaats de ketting over het kettingaandrijftandwil en in de zaagbladgroef. Begin aan de bovenkant van het zaagblad.

Controller of de randen van de motorzaagschakels op de bovenkant van het zaagblad waar voren zijn gericht.

Monteer het koppelengdeksel en Zoek de kettingafstelpen in de opening van het zaagblad. Controller of de aanrijfschakels van de ketting op het aandrijftandwiel passen en of de ketting juist in de groef van het zaagblad zit.

Breng de ketting op spanning door het viel waar beneden te draaien (+). De ketting要去 zover gespannen zijn dat ze aan de onderkant van het zaagblad Niet doorzakt.

De ketting is correct gespannen wanner ze aan de onderkant van het zwaard Niet doorzakt, maar nog wel makkelijk met de hand bewogen kan worden. Houd de neus van het zwaard omhoog enzet de zwaardkoppeling vast door de knop gegen de klok in te draaien.

Op een neue ketting moet de kettingspanning vaak gecontroleerd worden tot de ketting goed "ingelopen" is. Controleer regelmatig de kettingspanning. Correct aangespannen kettingen geen goede bedrijfsprestaties en hebben een lange levensduur.

Monteren van schorssteun

Voor het monteren van een schorssteun – neem contact op met uw serviceworkplaats.

Brandstof

Let op! Uw machine is uitergerust met een tweetaktmotor; gebruik steeds een mix van benzine met tweetaktolie. Om zeker te zijn van de juiste mengverhouding, is het erg belangrijk dat u de oliehoeveelheid steeds nauwkeurig afmeet. Als ukleine brandstoffhoeveelheden meldt, hebben zichs kleine afwijkingen van de juiste oliehoeveelheid een groe invloed op de mengverhouding.

WAARSCHUWING! Zorg steeds voor een goede ventilatie bij het vullen en hanteren van brandstof.

Benzine

• Gebruik loodvrije of gelode benzine van een hoge kwaliteit.
  N.B.! Motoren voorzien van een katalysator要去en op een loodvrij benzine-oliemengsel lopen.
• Het aanbevolen laagste octaangetal is 90 (RON). Indien u de motor gekruikt met benzine met een lager octaangetal dan 90, kan het zogenaamde pingelen voorkomen. Dit leidt tot een hogere motortemperatuur en hogere belasting van de lagers, wat ernstige schade aan de motor kan veroorzaken.
• Als men voortdurend met een hoog toerental werkkt (b.v. snoeien) is het aan te raden een hoger octaangehalte te gebruiken.

Milieubrandstof

JONSERED beveelt het gebruik van milieuvriendelijk benzine aan (zogenaamde alkylaatbenzine), hetzij Aspen tweetakt benzine hetzij milieubenzine voor viertaktmotoren gemengd met tweetaktolie zoals hieronder aangegeven. Let op dat het nodig kan zijn de carburateur af te stellen wanner u van brandstof verandert (zie de instructies in het hoofdstuk Carburateur).

Inlopen

De eerste tien uur moet u voorkomen op een veel te hoog toerental te werken.

Tweetaktolie

Voor de beste resultaten en prestaties, moet u JONSERED tweetaktolie gebruiken, die speciaal wordt gemaakt voor onsze luchtgekoelde tweetaktmotoren.
- Gebruik nooit tweetaktolie die bedoeld is voor watergekoelde buitenboardmotoren, zogenaamde outboardoil (aangeduid met TCW).
- Gebruik nooit olie bedoeld voor vier-takt motoren.
- Een lage oliekwaliteit of een te rijk oli/ brandstofmengsal kan de functie van de katalysator op het spel zetten en de levensduur verminderen.

Mengverholding

1:50 (2%) met JONSERED tweetaktolie.
1:33 (3%) met andere olie, gemaakt voor luchtgekuele tweetaktmotoren, geklassificeerd voor JASO FB/ISO EGB.

Benzine, liter	Tweetaktolie, liter
	2% (1:50)	3% (1:33)
5	0,10	0,15
10	0,20	0,30
15	0,30	0,45
20	0,40	0,60

Mengen

• Meng de benzine en olie altiqid in een schone jerrycan die goedgekeurd is voor benzine.
• Begin altijd met de helft van de benzine die gemengd moet worden erin te giieten. Giet er daarna de gehele oliehoeveelheid bij. Meng (schud) het brandstoffmengsel. Giet er de resterende hoeveelheid benzine bij.
• Meng (schud) de brandstoffhoeveelheid goed voor u de brandstoffank van de machine vult.
• Meng Niet meer brandstof dan voor max. 1 maand nodig is.
• Als u de machine gedurende een langereijd Niet gebruikt, moet u de brandstoffank leeg makeen en hem schoonmaking.

Kettingolie

• Als smeermiddel raden we een speciale olie aan (kettingsmeerolie) met goede adhesie.

• Gebruik nooit gebruikte olie. Dit kan de oliepomp, het zaagblad en de ketting beschadigen.
• Het is belangrijk het juiste olietype te gebruiken in verhouding tot de luchttemperatuur (juiste viscositeit).
• Bij temperaturen onder 0^ worden bepaalde oliesoorten minder visceus. Dit kan de pomp overbelasten en de componenten van de pomp beschadigen.
• Neem contact op met uw dealer voor het kiezen van de juist kettingolie.

Tanken

WAARSCHUWING! Om het risico op brand te verminderen, moet u de volgende voorzorgsmaatregelen nemen:

Rook nicht en plaats ook geen warm voorwerp in de buurt van de brandstof.

Stop de motor en LAST hem voor het tanken enkele minuten afkoelen.

Open de dop van de tank voorzichtig
wonneer u wilt tanken zodat eventuele
overdruk langzaam verwijdnt.

Draai de dop van de tank goed vast na het tanken.

Verwijder de machine steeds van de tankplaats, voor u de motorzaag start.

Maak de dop van de tank en de directe omgeving goed schoon. Maak de brandstof- en kettingolietanks regelmatig schoon. Het brandstofffilter要去 minstens een keer per Jaar verrangen worden. Verontreinigingen in de tank kunnen defecten veroorzaken. Zorg ervoor dat de brandstof goed gemengd is door de jerrycan voorzichtig te schudden voor u de tank vult. De volumes van de kettingolie- en brandstoffanks zijn goed op elkaar afgestemd. Vul waarom de kettingolie- en de brandstoffank altijd op hetzelfdeijdstip.

WAARSCHUWING! Brandstof en brandstofdampen zijn uiterst brandgevaarlijk. Wees voorzichtig bij het hanteren van brandstof en kettingolie. Vergeet het brand-, explosie- en inademingsgevaar Niet.

Brandstofveiligheid

Tank nooit wanneer de motor van de machine loopt.
Zorg voor een goede ventilatieijdens het tanken en het Mengen van brandstof (benzine en 2-takt olie).
- Verplaats de machine ten minste 3 m van de tankplaat's voor u de motor start.

• Start de machine nooit:

1 Als u brandstof of hettingolie op de machine heeft gemorst. Neem alle gemorste brandstof af en laat de benzineresten verdampen.
2 Als u brandstof op uzelf of op uw kleding gemorst heeft, trek schone kleding aan. Was de lichaamsdelen die in contact+zijn geweest met brandstof. Gebruik water en zeep.
3 Als de machine brandstof lekt. Controller de tankdop en de brandstoffleidingen regelmatig op lekkage.

WAARSCHUWING! Gebruik nooit een machine met zichbare beschadigingen aan bougiebeschemming en ontstekingskabel. Er bestaat een risico van vonkvorming, wat brand kan veroorzaken.

Transport en opbergen

Berg de motorkettingzaag en de brandstof zo dat eventuelle lekkage en dampen Niet in contact kennen komen met vonden of vlammen. Bijvoorbeeld elektrische machines, elektrische motoren, stopcontacten/schakelaars, verwarmingsketels e.d.
- De brandstof moet in waarvoord bedoelde en goedgekeurde tanks worden bewaard.
- Bij opslag van langere duur en transport van de motorkettingzaag moeten de brandstof-en zaagkettingolietanks worden geleegd. Vraag bij uw tankstation de gemeente waar u de afgetapte brandstof en kettingolie kwijt kan.
Zorg ervoor dat de machine goed is schoongemaakt en dat een volledige servicebeurt is geveen voor een langeperiode van stalling.
- De transportbescherming van de snij-ultrusting moet tijdens transport of opslag van de machine algid aangebracht zich, om abusievelijk contact met de scherpe ketting te vermiinden. Ook een ketting die nicht beweegt, kan ernstig letsel toebrengen aan de gebruiker of andere Personen, die de ketting aanraken.
- Verwijder het ontstekingsmechanisme van de bougie. Activeer de kettingrem.

Opslag voor langearend

Leeg de brandstof- en olietanks op een goed geventileerde plaats. Bewaar de brandstof in goedgekeurde jerrycans op een veilige plaats. Monteer de zaagbladbescherming. Maak de machine schoon. Zie instructies in het hoofdstuk Onderhoudsschema.

Starten en stoppen

WAARSCHUWING! Voor het starten moet u rekening houden met de volgende punten:

De kettingrem moet geactiveerd zijn wanneer de motorzaag worden gestart, om het risico van contact met de draaiende ketting bij de start te verminderen.

Start de motorkettingzaag nooit zonder daaagblad, ketting en alle kappen gemonteerd+zijn. Anders kan de koppeling losraken en persoonlijk letsel veroorzaken.

Plaats de machine steeds op een stabiele ondergrund. Zorg ervoor dat u stevig staat en dat de ketting nicht in contact kan komen met een voorwerp.

Hou onbevoegden uit het werkgebied.

Wikkel het startkoord nooit rond uw hand.

Starten

De kettingrem moet geactiveerd zijn wanneer u de motor start. Activeer de rem door de terugslagbescherming waar voren te brengen.

Koude motor

Startpositie (1): Zet de start/stopschakelaar in de chokestand door het rode bedieningsselement maar buiten en omhoog te trekken.

Decompressieklep (2): Druk de klep in om de druk in de cylinder te verminderen om zo het starten van de machine te vergemakkelijken. Wanner de machine gestart is,Gaat de klep automatisch terug maar de beginpositie.

Brandstofpomp (3): Druk een aantal malen op de rubberen baig van de brandstofpomp tot er brandstof in de baig komt (ten minste 6 keer). De baig hoeff Niet helemaal gevuld te worden.

Pak de voorhandgreep vast met uw linkerhand. Houd de motorkettingzaag op de grond door uwrechtervoet door dechterhandgreep te steken.

Trek aan de starthendel (4): Trek met uw rechterhand aan de starthendel en trek het starterkoord langzaam maar buiten tot u staatveot (starkhaken grijpen in) en trek daarna hard en snel totdat de motor aanslaat.

Druk de rode chokehendel (5): Zodra de motor aanslaat, hetgeen u hoort aan een 'plof'-geluid, drukt u de rode chokehendel omlaag.

Trek aan de starthendel (6): Blijf hard aan het koord trekken totdat de motor start.

Warme motor

Startpositie (1): De correcte choke/gashendelinstelling voor warme start worden verkreten door eerst de chokehendel te verzeten door de rode hendel maar buiten en omhoog te trekken.

Decompressieklep (2): Druk de klep in om de druk in de cylinder te verminderen om zo het starten van de machine te vergemakkelijken. Wanner de machine gestart is,Gaat de klep automatisch terug maar de beginpositie.

Brandstofpomp (3): Druk een aantal malen op de rubberen baig van de brandstofpomp tot er brandstof in de baigkommen (ten minste 6 keer).De baig hoeffiet neht helemaal gewuld te worden.

Druk de rode chokehendel (5): Hierdoor wordt de choke uitgeschakeld, die voor het starten van een warme motorkettingzaag Niet nodig is. Door de beweging van de start/stop-schakelaar is beschert een hoogene stationairstand ingeschakeld, waardoor de warme start beter verloopst.

Trek aan de starthendel (6): Pak de voorhandgreep vast met uw linkerhand. Houd de motorkettingzaag op de grond door uwrechtervoet door dechterhandgreep te steken.

Trek met uwrechterland aan de starthendel en trek het starterkoord langzaam waar buiten tot u onderstand voelt (starthaken grijpen in) en trek daarna hard en snel totdat de motor aanslaat.

Omdat de kettingrem nog steeds geactiveerd is,要去 het toerental van de motor zo snel möglichk terug maar nullast; hiervoort moet u de gasvergrendeling uitschakelen. Uitschakeling vindt plaats door een Klein beetje gas te geven via de gashendel. Daardoor voorkomt u onnodige slijtage van koppeling, koppelingsstrommel en remband. Laat de machine enkele seconden stationair lopen voordat men vol gas geeft.

Aan de城县 van de zaag (A) zit een verevoudigde startherinnering met afbeeldingen die de desbetreffende stappen beschrijven.

N.B.! Trek het starterkoord Niet volledig UIT en laat de starthendel Niet zomaar los wanneer het volledig uitgetrokken is. Dit kan tot beschadigingen van de machine leiden.

Let op! Reset de kettingrem door de terugslagbescherming terug te brengenaar de handvatbeugel. De motorkettingzaag is dan klaar voor gebruik.

Reset de kettingrem door de terugslagbescherming terug te brengen maar de handvatbeugel. De motorkettingzaag is dankaar voor gebruik.

WAARSCHUWING! Langdurige inademing van de uitlaatgassen van de motor, kettingolienevel en stof van zaagsel kan een gezondheidsrisico vormen.

• Start de motorkettingzaag nooit zonder dat zaagblad, zaagketting en alle kappen correct gemonteerd zijn. Zie de instructies in het hoofdstuk Monteren. Wanneer zaagblad en ketting Niet op de motorzaag+zijn gemonteerd, kan de koppeling losraken en ernstig letsel veroorzaken.

• De kettingrem要去 geactiveerd zich wanner u de motorzaag start. Zie instructies onder het hoofdstuk Starten en stoppen. Gebruik nooit de valstart voor de motorzaag. Deze methode is zeer gevaarlijk,ondat u makkelijk de controle over de motorzaag kutverliezen.

• Start de machine nooit binnenshuis. Vergeet Niet dat het gevaarlijk is om de uiltaatgassen van de motor in te ademen.
• Controller de omgeving en vergewis u ervan dat er geen risico bestaat dat mensen of dieren in contact komen met de snijuitrusting.

• Hou de motorzaag aktijd met beiden handen beet. Hou uw rechterhand op de weiterhandgreep en uw linkerhand op de voorhandgreep. Alle gebruikers, zowel rechts- als linkshandigem,要去en deze grep gebruiken.Hou stevig vast zodat uw duimen en vingers de handgerepen van de motorzaag omsluiten.

Stoppen

U stopt de motor door de start/stophendel in te drukken. N.B.! De start/stopknop gaat automatisch terug maar bedrijfsstand. Om een onbedoelde start te voorkomen,要去aarom alsijd het ontstekingsmechanisme van de bougie worden gehaald, wanneer de machine zich onder toezicht staat.

Voor ieder gebruik:

1 Controller of de kettingrem goed werkt en nicht beschadigd is.
2 Controller of de awhilee rechterhandbescherming nicht beschadigd is.
3 Controller of de gashendelvergrendeling goed werkteniet beschadigd is.
4 Controller of het stopcontact goed functioneert en onbeschadigd is.
5 Controller of alle handvatten vrij van olie+zijn.
6 Controller of het trillingsdempingssysteme goed werkt en Niet beschadigd is.
7 Controller of de geluidemper goed vast zit en nicht beschadigd is.
8 Controller of alle onderden van de motorkettingzaag vastgedraaid zich en dat ze nicht beschadigonden ontbreken.
9 Controller of de kettingvanger op+zijn plaatz it en nicht beschadigd is.
10 Controller de kettingspanning.

Algemene werkinstrictions

BELANGRIJKI

In dit hoofdstuk nemen we de basisveiligheidsregels voor het werken met een motorkettingzaag door. Deze informatie kan nooit de kennis verrangen die een vakman via opledingen en praktische ervaring hebts verworven. Wanner u in een situation belandt waar u Niet goed weet hoe u verder te werk要去 gaan,要去 u een expert raadplegen. Wend u tot uw dealer, uw serviceworkplaat s of een ervaren motorkettingzaaggebruiker. Vermijd gebruik waarvan u vindt dat u Niet voldoende gekwalificeerd bent!

Voor u de motorkettingzaag gaat gebruiken, moet u weten wat terugslag is en hoe dit voorkomen kan worden. Zie instructucties in het hoofdstuk Maatregelen die terugslag voorkomen.

Voor u de motorkettingzaag gaat gebruiken moet u begrijpen wat het verschil is:tussen zagen met de onderkant en zagen met de bovenkant van het zaagblad.Zie de instructies in het hoofdstuk Maatregelen om terugslag te voorkomen en De veiligheidsuitrusting van de machine.

Draag altiijd persoonlijke verilheidsuitrusting. Zie instructies in het hoofdstuk "Persoonlijke verilheidsuitrusting".

Basisveiligheidsregels

1 Controller de omgeving:
- Om ervoor te zorgen dat u de contrôle over uw machine Niet kurz verliezen vanwege omstanders, dieren of een andere reden.
- Om te voorkomen dat omstanders en dieren in contact komen met de ketting of geraakt worden door de vallendeBoom en gewond raken.

N.B.! Volg de hierboven genoemde puntenaar gebruik de motorkettingzaag nooit als u Niet de mogelijkheid heeft om hulp in te roepen in geval van een ongeval.

2 Gebruik de motorkettingzaag Niet in ongunstige weersomstandigheden. B.v. bij dichte mist, hevige regen, harde wind, hevige koude enz. Werken in slechte weersomstandigheden is vermoeiend en kan tot gevaarlijke situatuies leiden, zo kan de grond glad zijn, de wind de valrichting van de boom beinvloeden enz.
3 Wees extra voorzichtig bij het afzagen vankleine takken en zaag Niet in struiken (=veel kleine takken tegelijkertijd). Kleine takken kanne na het afzagen vastraken in de ketting, in uw gezicht e.d. geslingerd worden en ernstige verwondingen verroorzaken.
4 Zorg ervoor dat u veilig kunt gaan en staan. Controller of er eventuele hinderissen zijn als u onverwacht nsel moet kennen wegkomen (wortels, stenen, takken, kuilen, greppels enz.). Wees extra voorzichtig wanneer u op hellend terrein werkt.

5 Wees extra voorzichtig wanner u in bomen zaagt die gespannen zijn. Een gespannen boom kan zowel voor als na het doorzagen in zijn normale stand terug vliegen. Als u op de verkeerdeplaats staat of de inkening op de verkeerdeplaats maakt, kan dit ertoe leiden dat deBoom u of de machine raakt zodat u de controle verliest. In beide gevallen kunt u ernstig gewond raken.

6 Wonneer u zich verplaatst要去 het ketting vergrendeld worden met de kettingrem en要去 de motoruitgeschakeld worden.Draag demotorkettingzaag met het zaagblad en de kettingnaarchtergericht. Als het om een langere verplaatsing gaat,要去 u de zaagbladbescherming gebruiken.

7 Wonneer u de motorzaag op de grond plaatst,要去 u de ketting met de kettingrem blokkeren en ervoor zorgen dat u de machine in de gaten kurz honden. Als de motorzaag een langereijd "geparkeerd" worden,要去 u de motor uitzetten.

Basisregels

1 Door te begrijpen wat terugslag is en hoe het veroorzaakt worden, kutn u het verrassingseffect reduceren of elimineren. Het verrassingseffect verhoegt het ongevalrisico. De meeste terugslagen zijn Klein, maar sommige{kennen bliksemsnel en erg krachtig zich.
2 Hou de motorzaag alkijd stevig vast met uw rechterhand op hetijkenste handvat en uw linker handvat op het voorste handvat. Plaats uw duimen en vingers rond de handvatten. Ledereen, of men nu rechts- of linkshandig is, moet de motorzaag op deze manier vastgrijpen. Want dit is de Beste greep om het terugslageffect te reduceren en de controle over de motorzaag te behouden. Laat de handvatten nicht los!

3 De meeste terugslagongevallen gebeuren bij het snooeien. Zorg ervoor dat u stevig staat en dat er niets op de grond ligt waarover u kutstruikelen of uw evenwicht kutn verliezen.

Door onoplettendheid kan de terugslagrisico-sector van de motorzaag onopzettelijk een tak, een boom in de buurt of een ander voorwerp raken, en terugslag veroorzaken.

Zorg dat u controle over het werkstuk hebt. Als de stukken, die u zaagt, Klein enlicht zichen kannen ze in de ketting vastraken enaar u geworpen worden. Al hoeft dit op zich Niet gevaarlijk te zijn, u kurz erdoor verrast worden en de contrôle over de zaag verliezen. Zaag nooit opgestapelde stammen of takken zonder ze eerst uit elkaar te trekken. Zaag slechts een stam of een stuk per keer. Verwijder de afgezaagde stukken om uw werkterrein veilig te houden.

4 Gebruik de motorzaag nooit hoger dan schouderhoogte en zaag Niet met de tip van het zaagblad. Zaag nooit wanner u de motorzaag slechts met een hand vasthoudt!

5 Om volledige controle te hebben over uw motorkettingzaag is het noodzakelijk dat u stabel staat. Werk nooit terwijl u op een trap staat, hoog in eenBoom of opplaatsen waar u geen stabiele ondergrond hebt om op te staan.

6 Zaag met een hoge kettingsnelheid, d.w.z. met volgas.
7 Wees extra voorzichtig wanner u met de bovenkant van het zaagblad zaagt, d.w.z. wanner u van de onderkant van het zaagoorwerp zaagt. Dit worden zagen met duwende ketting genoemd. De ketting duwt de motorzaag danaaracteren aan der gebruiker toe. Wanner de ketting beklemd raakt, kan de motorzaagaaracteren aanu toe worden geworpen.

8 Als de gebruiker deze duwende beweging nicht pareert, bestaat het risico dat de motorzaag zo ver maar,achter wordt geduwd dat der terugslagrisico sector van het zaagblad het enige contact met de boom vomt, wat tot terugslag leidt.

Met de onderkant van het zaagblad zagen, d.w.z. van de bovenkant van het zaagvoorwerp waar beneden, worden zagen met trekkende ketting genoemd. Dan worden de motorzaagaar deBoom getrokken en de voorkant van de motorzaaghuis vormt dan een naturulijke steun tegen de stam. Bij zagen met trekkende ketting hebdt gebruiker meer controle over de motorkettingzaag en waar de terugslagriscsector van het zaagblad zich bevindt.

9 Volg de vijl- en onderhoudsinstructies voor het zaagblad en de ketting. Als u het zaagblad en de ketting verrangent, mag slechts eén van de door ons aanbevolen combinaties gelebruikt worden. Zie instructs in de hoofdstukken Snijuitrusting en Technische gegevens.

Basistechniek zagen

WAARSCHUWING! Gebruik nooit een motorzaag door hem met een hand vast te houden. U kunt een motorzaag nicht veilig controleren met een hand. Hou de handgrepen.altijd met beiden handen stevig vast.

Algemeen

• Geef altijd volgas bij het zagen!
• Laat de motor na elke zaagsnede stationair draieren (als de motor langdurig op volte toeren draait zonder dat hij belast wordt, d.w.z. zonder de onderstand die de motor bij het zagen via de ketting ondervindt, kan dit tot ernstige beschadigingen van de motor leiden).
• Vanaf de bovenkant zagen = met "trekkende" hetting zagen.
• Vanaf de onderkant zagen = met "duwende" hetting zagen.

Zagen met een "duwende" ketting betekent een groter risico op terugslag. Zie instructies in het hoofdstuk Maatregelen die terugslag voorkomen.

Benamingen

Zagen = Algemene benaming voor zagen door hout.

Snoeien = Takken van een gevelde boom afzagen.

Splijten = Wonneer het voorwerp dat u door/af wilt zagen afbreekt voor u de hele zaagsnede aangebracht hebft.

Voor het zagen要去 rekening houden met vrij erg belangrijke factoren:

1 De snijuitrusting mag Niet vastgeklemd worden in de motorzaagsnede.

2 Het zaagvoorwerp mag nicht splijten.

3 De ketting magijdens en na het zagen nicht in contact komen met de grond of een ander voorwerp.

4 Bestaat er risico op terugslag?

5 Kunt u op deze grond en in deze omgeving veilig gaan en staan?

Dat de ketting worden vastgeklemd of dat het zaagvoorwerp split is te wijten aan twee oorzaken: welke steun het zaagvoorwerp voor en na het zagen heeft en of het zaagvoorwerp onder spanning staat.

De eerder genoemde ongewenste verschijnselen konnen in de meeste gevallen voorkomen worden door het zagen in twee stappen uit te voeren: vanaf de boven- en de onderkant. Het gaat erom de "wil" van het zaagvoorwerp om de ketting vast te klemmen of te splijten, te neutraliseren.

BELANGRIJK! Als de ketting wordt vastgeklemd in de motorzaagsnede: schakel de motor uit! Probeer de motorkettingzaag Niet los te trekken. Als u dit doet kurz u zich verwonden aan de ketting wonneer de motorzaag plotseling koskomt. Gebruik een hefboom om de motorkettingzaag los te makeen.

Hieronder volgt een theoretische beschrijving van hoe de meeste voorkomende situatuies waarmee de gebruiker van een motorkettingzaag te makek krijt, gezendeert要去en worden.

Snoeien

Bij het snoeien van dikkere takken moet mendezelfde principes toepassen als bij het zagen.

Zaag moeilijke takken stukje voor stukje af.

Zagen

WAARSCHUWING! Probeer nooit te zagen in stammen als ze opgestapeld liggen of wanneer eenaar stammen dicht bij elkaar liggen. Dergelijk handelwijzen vergroten het risico van terugslag aanzienlijk, wat kan leiden tot ernstig of levensbedreigend letsel.

Als u een stapel stammen heeft, moet ie dere stam die u wilt zagen, van de stapel af, op een zaagbok of -tafel worden gelegd en apart worden doorgezaagd.

Verwijder de doorgezaagde stukken uit het werkterrein. Door ze in het werkterrein te lately litgen, vergroot u zowel het risico om per ongeluk terugslag te krijgen als het risico om uw balans te verliezen terwijl u werkct.

De stam ligt op de grond. Er bestaat geen risico dat de ketting worden vastgelemd of dat de stam splijt. Het risico dat de ketting na het doorzagen de grond raakt, isECHTER wel groot.

Zaag van bovenaarbeneden door de hele stam. Wees voorzichtig op het einde van de motorzaagsnede zDat u voorkomt dat de ketting de grond raakt. Blijf vol gas geleven

aar wees bereid om te reageren indien dit nodig mocht zichn.

Als dit möglich is (kan de stam geroteerd worden?) zaag de stam dan voor 2/3 door.

Roteer de stam zo dat de resterende 1/3 van bovenaf kurz zagen.

De stam worden aan een kant ondersteund. Groot risico op splijten.

Begin met van onder maar boven te zagen (ca. 1/3 van de stam diameter).

Zaag de stam daarna van bovenaar beneden door zodate twee zaagsneden elkaar ontmoeten.

De stam worden aan beiden kanten ondersteund. Groot risico dat de ketting worden vastgeklemd.

Begin met van onder maar boven te zagen (ca. 1/3 van de stam diameter).

Zaag de stam daarna van bovenaar beneden door zodate twee zaagsneden elkaar ontmoeten.

Veltechniek

BELANGRIJK! Voor het vellen van een boom is veel techniek vereist. Een onervaren motorkettingzaaggebruiker mag geen bomen vellen met de motorzaag. Voer nooit taken uit waarvoor u nicht voldoende gekwalificeerd bent!

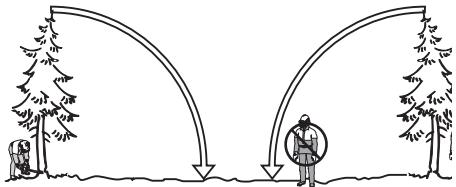

Veiligheidsafstand

De veiligheidsafstandussen de boom die gemeld zal worden en de dichtstbijzijnde werkplek moet ten minste 2 1/2 booblengtes bedragen. Zorg ervoor that niemand zich voor eenijdens het vellen in deze "risicozone" bevindt.

Velichting

Bij het vellen van bomen is het de bedoeling dat de boom zo gezeld worden dat het sneoen en het doorzagen van de gezeldeBoom in zulik "eenvoudig" terrein als mogelijk kan gebeuren. U要去erveiligkonnengaanenstaan.

Nadat u bepaald heeft in wilke richting u wilt dat de boom valt, moet u ook beoordelen wat de natuurlijke valrichting van de boom is.

Die wordt bepaald door de volgende factoren:

Helling
Hoe gebogen de boom is
Windrichting
Takkenconcentratie
Eventueel gewicht van de sneeuw op de boom
- Obstakels binnen de reikwijdte van deBoom: bijv. andere bomen, elektriciteitsleidingen, wegen en gebouwen.
- Kijk waar schade of rot in de stam, waardoor het waarschijnlijk is dat deBoom breekt en valt voordat u dit verwacht.

Na deze beoordeling kan men gedwongen zich om de boom in+zijn naturuurlijke richting te lately vallen odomat blijkt dat het onnogelijk of te gevaarlijk is om te proberen de boom in de gewennen streichting te lately vallen.

Een andere belangrijke factor, die geen invloed heeft op de valrichting, maar wel belangrijk is voor uw persoonlijke verilgheid, is dat u moet controleren of de boom geen beschadigde of "dode" takken heeft die af+kunnen breken en u kunnen verwonden.

In de eerste plaat smoet voorkommen worden dat de vallendeBoomvastraaktin een andereboom.Het is erg gevaarlijk om zoin vastgeraakte boom op de grond te krigen en het ongevalsrisico is erg groot.Zie instructies in het hoofdstuk Hanteren van een mislukte poging.

BELANGRIJK! Op kritieke velmomenten要去 den gehoorbeschemers direct na het voltooien van de motorzaagwerkzaamheden opgeklapt worden, zodat u geluiden en waarschuwingssignalen kurz opmerken.

Onderste gedeelte van de stam Snoeien en vluchtweg

Haal altidt od schouderhoogte de takken van de stam. Het is het veiligst van onder maar boven te werken en de stam tussen u en de motorkettingzaag te honden.

Verwijder de vegetatie rond de boom en controllerer of er eventuele hindernissen (stenen, takken, kuilen enz.) zijn zodate u gemakkelijk weg kunt komen wanner de boom begint te vaellen. De vluchtweg moet in een hoek van circa 135^ (schuin achefterwaarts) gegenover de geplande valrichting liggen.

1 Risicozone
2 Vluchtweg
3 Velrichting

Vellen

WAARSCHUWING! We raden invlodoende gekwalificeerde gebruikers ten sterkste af bomen te vellen met een zaagbladlengthe die kleiner is dan de stam diameter!

Het vellen geleburt met drie zaagsneden. Eerst maakt men een inkeping die bestaat uit een bovenste inkeping en een onderste inkeping, en daarna worden het vellen beeindig met een zaagsnede. Door de inkepingen en de motorzaagsnede op de juisteplaats aan te brengen, kan men de valrichting erg nauwkeurig sturen.

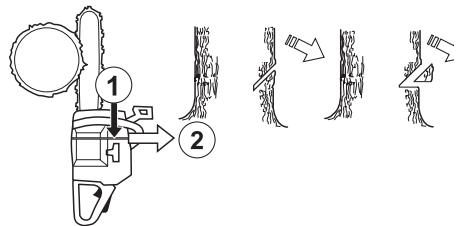

Inkeping

Bij het aanbrengen van de inkeping begint met de bovenste inkeping. Kijk langus de velrichtpunten (1) op de zaag maar een doel verderop in het terrein, waar u wilt dat de boom neervalt (2). Staaan de rechterkant van de boom,chter de zaag, en zaag met trekkende ketting.

Breng daarna de onderste inkening aan zodate die eindigt waar de bovenste inkening eindigt.

De inkepingsdiepe moet 1/4 van de stamdiameter bedragen en de hoekCUSen de bovenste en de onderste inkening ten minste 45^

De beide inkepingen ontmoeten elkaar op de inkepinglijn. De inkepinglijn要去 volkommen horizontaal liggen en tegelijkkertijd een rechte hoek (90^) vormen met de gekozhen valrichting.

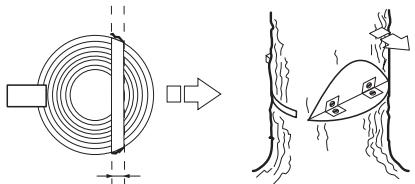

Zaagsnede

De motorzaagsnede worden aangebracht vanaf de andere kant van de boom en moet volkommen horizontal hetgen. Sta links van deBoom en zaag met trekkende ketting.

Breng de motorzaagsnede ca. 3-5 cm (1,5-2") boven de horizontale lijn van de inkening aan.

Stek de schorssteun (indien deze gemonteerd is) ache ter het scharnierstuk. Zaag met vol gas en duw de ketting/het zaagblad langzaam in de boom. Let op of de boom Niet in een richting beweegt die tegenovergesteld is aan de gekoen valrichting. Breng zodra de snijdiepte dit toelaat, een velwig of een breekijzer aan in de motorzaagsnede.

De motorzaagsnede moet parallel met de inkeninglij beeindigd worden zodate afstandussen beiden tenminste 1/10 van de stam diameter bedraagt. Het Niet dooregezaagde gedeelte wordstcharnierstuk genoemd. Het scharnierstuk doeienst als scharnier en stuurt derichting van de vallende boom.

Als het scharnierstuk teklein is of doorgezaagd is of als de inkeping of de motorzaagsnede verkeerd geplaatst zich, kan men alle controle over de valrichting van de boom verliezen.

Wanneer de motorzaagsnede en de inkening maar,zijn, moet de boom uit zichelf beginnen te vallen of met behulp van de velwig of het breekijzer.

We raden aan een zaagbladlengte te gebruiken die groter is dan de stamdiameter van de boom, zodate zaagsnede en de inpeking aangebrachtKennonnen worden met een zogenaamde "enkelvoudige snede".Zie de instructures in het hoofdstuk Technische gegevens welke zaagbladlengtes wij aanbevelen voor uw motorkettingzaag.

Er zijnethododesombomen te vellen meteen stam diameter die groter is dan de zaagbladlengte.Bij deze methodes is het risico dat de terugslagrisico-sector van het zaagblad in contact komt met een voorwerp erg groot.

Hanteren van een mistrukte poging

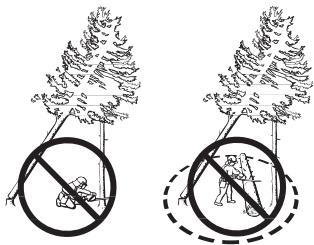

"Vastgeraakte boom" omlaag halen

Het is erg gevaarlijk om zoin vastgeraakte boom op de grond te krijgen en het ongevalsrisico is erg groot.

Probeer de boom die ergens opgevalen is nooit maar beneden te zagen.

Werk nooit binnen het risicogebied van bomen die vast hangen in een andere boom.

De veiligste methode is een takel gebruiken.

Gemonteerd op een trekker

Draagbaar

Bomen en takken zagen die onder spanning staan

Voorbereidingen: Beoordeel in welke richting de bomen/ takken gespannen zijn en waar het breekpunt (d.w.z. het punt waar de boom/tak zou breken als hij nog meer gespannen zou worden) zich befindt.

Beoordeel hoe u de spanning het best kutn wegnemen en of u dit zichl kutn. In extra gecompliceerde situatuies is de enige veilige methode geen motorkettingzaag te gebruiken en een takel te gebruiken.

In het algemeen geldt:

Sta zo dat u Niet het risico loopt geraakt te worden door de boom/tak wanneer de spanning worden weggenomen.

Maak eén of meerdere sden op of in de buurt van het breekpunt. Zaag zo diep en breng zoveel sden aan als nodig is om de spanning in de boom/tak voldoende weg te nemen zodate boom/tak "afbreekt" bij het breekpunt.

Zaag een voorwerp dat onder spanning staat nooit hebelaal door!

Wanner u de boom/tak moet doorzagen, maakt u twee of drie snedes van 3-5 cm diep met 3 cmussenruimte.

Zaag cervolgens steeds dieper tot de spanning van de boom/tak verdwijnt.

Zaag de boom/tak cervolgens vanaf de andere kant door, nadat de spanning eraf is.

Maatregelen die terugslag voorkomen

WAARSCHUWING! De terugslag kan bliksemsnel, plotseling en.krachtig+zijn en kan ertoe leiden dat de motorzaag,het zaagblad en de ketting tegen de gebruiker sloan. Als de ketting in beweging is wanner ze de gebruiker raakt, kan dit tot ernstige en zelfs dodelijke verwondingen leiden. Het is moodzakelijk om te begrijpen waardoor terugslag wordenveroorzaakt en hoe terugslag voorkomen kan worden door voorzichtig en op de juiste manier te werken.

Wat is terugslag?

Terugslag is de benaming van een plotselinge reactie waarbij de motorzaag en het zaagblad terugslaan van een voorwerp dat geraakt ward door der terugslagrisico-sector van de zaagbladpunt.

Terugslag geleurt altijd in de richting van het zaagbladopppervlak. Meestal slaan de motorzaag en het zaagblad omhoog enaar achteren aan de gebruiker toe. Maar dit kan ook in andere richtingen zich, afhankelijk van de positie waarin de motorzaag zich bevindt op het ogenblick dat de terugslagrisico-sector in contact kommt het een voorwerp.

Terugslag vindt uitsluitend plaats wanner de terugslagrisico-sector van het zaagblad in contact komt met een voorwerp.

Snoeien

WAARSCHUWING! De meeste terugslagongevallen gebeuren bij het snoeien. Gebruik de terugslagriscosector van het zaagblad Niet. Wees uiterst voorzichtig en vermijd dat de punt van het zaagblad in contact komt met de stam, andere takken of voorwerpen. Wees uiterst voorzichtig met takken die op spanning staan. Ze konnenaar u terugveren en ertoe leiden dat u de controle verliest, wat letsel kanveroorzaken.

Zorg ervoor dat u veilig kunt gaan en staan! Werk vanaf de linkerkant van de stam. Werk zo zich möglich bij de motorkettingzaag voor een zo goed möglichke controle. Indien möglichk moet u het gewicht van de motorkettingzaag op de stam lately rusten.

Verplaats u uitsluitend wanner de stam zich:tussen u en de motorkettingzaag befindt.

Stam van gevelde boom doorzagen

Zie instructies in het hoofdstuk Basistechniek zagen.

Algemeen

De gebruiker mag alleen die onderhouds- en serviceworkzaamheden uitvoeren die in deze gebruiskaanwijzing worden beschreiben. Meer ingrijpende maatregelen要去en door een erkende serviceworkplaats worden uitgevoerd.

Carburaturinstelling

Uw Jonsered-product is geconstrueerd en gemaakt volgens specificaties, die de schadelijke uitlaatgassen reduceren.

Werking

• Via de gasklepediening stuart de carburateur het toerental van de motor. In de carburateur worden brandstof en lucht vermengd. Dit melds (brandstof/ lucht) kan worden afgesteld. Om het maximum vermogen van de machine te konnen benutten,要去 de afstelling correct zijn.
• De T-schroef regelt de positie van de gasklebediening bij stationair draaien. Als de T-schroef met de klok mee worden gedraad, krijgt men een hoger stationair toenental en als ze gegen de klok in worden gedraad, een lager stationair toenental.

Basisafstelling en inrijden

Tijdens het testen in de fabriek worden de basisafstelling van de carburateur uitgevoerd. Een fijnafstelling moet worden gedaan door een opgeleid, kundig persoon.

Aanbevolen stationair toerental: Zie hoofdstuk Technische gegevens.

Fijnafstelling van schroef T

Het stationair toerental wordt afgesteld met de schroef T. Als afstelling nodig is, moet u terwijl de motor draaiit, de schroef met de klok mee draaien tot de ketting begint te roteren. Draai daarna de schroef gegen de klok in tot de ketting stilstaat. Het stationair toerental is correct afgesteld wanner de motor in alle posities glikkmatig draaien et dit met een goede marge tot het toerental waarbij de ketting begint te draaien.

WAARSCHUWING! Als het stationair toerental zich zo kan worden afgesteld dat de ketting stilstaat, dient u uw dealer te raadplegen. Gebruik de motorzaag nooit voor ze correct is afgesteld of gerepareerd.

Correct afgestelde carburateur

Een correct afgestelde carburateur houdt in dat de machine zonder enige aarzeling accelereert en dat de machine een ietsje "lalt" bij vol gas geven. Verder mag de ketting niet roteren bij stationair draieren. Een te arm afgestelde L-naald kan tot startmoeilijkheden en slecht accelereren leiden. Een te arm afgestelde H-naald leidt tot een lager vermogen van de machine, een slechte acceleratie en/of motorbeschadiging.

Controle, onderhoud en service van de veiligheidsuitrusting van de motorkettingzaag

Let op! Om service en reparations aan de machine uit te voeren, is een speciale opleiding nodig. Dit geldt voor vooral voor de veiligheidsuitrusting van de machine. Als de machine eén van de volgende controles Niet goed doorstaat, raden wij aan dat u maar uw serviceworkplaats�.

Kettingrem met terugslagbeveiliging

Controle van slijtage aan de remvoering

Maak de kettingrem en de koppelingtrommel vrij van spaanders, hors en vuil. Vuil en slijgate hebben een negatieve invloed op het remvermogen.

Controleer regelmatig of de dikte van de remvoering op de meest versleten plaatens tenminste 0,6 mm bedraagt.

Terugslagbeveiling controlleren

Controller of dererugslagbeveiligging geen zichtbare beschadigingen vertoont zoals materiaalbarsten.

Duw de terugslagbeveiliging maar voren en terug om te controlleren of hij makkelijk loopt en of hij stabil verankerd is bij় verbinding in het koppelingdeksel.

Controle van het traagheidsmechanisme

Hou de motorzaag, met de motoruit, boven een boomstronk of een ander stabel voorwerp. Laat de voorhandgreep los en laat de motorzaag door zich eigengewicht, draaiend rond dechterhandgreep, maar de stronk vallen.

Wanneer de punt van het zaagblad de stronk raakt, moet de rem geactiveerd worden.

Remvermogen controlleren

Plaats de motorkettingzaag op een stabiele ondergrond en start ze. Zorg ervoor dat de zaagketting Niet in contact kan komen met de grond of een ander voorwerp. Zie instructies onder de kop Starten en stoppen.

Hou de motorkettingzaag stevig vast met uw duimen en vingers stevig om de handvatten.

Geef volgas en activeer de kettingrem door uw linkerpols\ aar de terugslagbeveiliging te bewegen. Laat het voorste\ handvat Niet los. De ketting要去middelijk stoppen.

Gashendelvergrendeling

• Controller of de gashendel vergrendeld is in de stationaire stand wanneer de gashendelvergrendeling in de oorspronkelijke stand staat.

• Druk de gashendelvergrendeling in en controller of ze teruggaat maar de oorspronkelijke positie wanner e uhaar loslaat.

• Controller of de gashendel en de gashendelvergrendeling vlot lopen en of hun terugspringveersystemen werken.

• Start de motorkettingzaag en geef vol gas. Laat de gashendel los en controllerer de de ketting stopt en stil blijft staan. Als de ketting roeteert wanneer de gashendel in de stationaire stand staat,要去 de stationair instilling van de carburateur gecontroleerd worden.

Kettingvanger

Controller of het motorzaaghuis.

Controleer of de rechterhandbeveiliging geen zichbare beschadigingen vertoont, bijv. materiaalbarsten.

Trillingdempingssystem

Controller het trillingdempingselement regelmatig op materiaalbarsten en verrormingen.

Controller of het trillingdempingselement vast verankerd isussen de motorenheid en de handvateenheid.

Stopschakelaar

Start de motor en controller of de motor uitschakelt wanner u de stopschakelaar in de stopstand zet (druk de rode knop omlaag).

Geluiddempers

Gebruik de machine nooit wanner de geluiddempo defect is.

Controller regelmatig of de geluiddempo vastzit in de machine.

Bepaalde geluiddempers zich voorzien van een special vonkenopvangnet. Indien uw machine uitergerust is met zo'n geluiddempere, moet u het net minstens eenkeer per week schoonmakers. Gebruik bij voorker een stalen borstel. Een verstopt net leidt tot oververhitting van de motor wat tot ernstige beschadigingen van de motor leidt.

Let op! Een beschadigd net mag nooit worden teruggeplaatst. Bij verstopping van het net zal de machine oververhitten waardoor de zuiger en cilinder kuren worden beschadigd. Gebruik de machine nooit als de geluiddemper in slechte staat is. Gebruik de knalpot nooit wanner het vondenopvangnet ontbreekt of defect is.

De geluiddemper is ontworpen om het geluid van de machine te reduceren, en om de uitaatgassen van de gebruiker weg terichten. De uitaatgassen zijn zeer heet en bevatten vonden die droge en ontvlambare materialen in brand können steken.

Starter

WAARSCHUWING! De in het starterhuis gemonteerde terugspringveer is opgespannen en kan eruit springen als men Niet voorzichtig tewerk gaat en kan dan persoonlijke verwondingen veroorzaken.

Wees alti\dijk voorzichtig bij het verrangen van de veer of het startkoord. Gebruik een beschemmingsbril en beschemmingshandspoelen.

Starthoord verrangen

• Draai de schroeven los waarmee de starter op het carter bevestigd is en verwijder de starter.

• Trek het starterkoord ca. 30 cm uit en til ze op tot de inkinge in de periferie van de schijf. Nulstel de terugspringveer door de schijf langzaamchyteruit te draaien.

Maak de schroef in het midden van de koordschijf los en haal meenemerewiel (A), meenemervereer (B) en koordschijf (C) weg. Bevestig een nuuw startkoord in de schijf en maak vast. Wikkel het starterkoord circa 3 keer rond de koordschijf. Monteer de koordschij op de retourveer (D), zodat het uiteinde van de retourveer in de schijf haakt. Monteer verrolgens meenemervereer, meenemerewiel en de schroef in het midden van de koordschijl. Leid het startkoord door de opening in het starterhuis en de starthendel. Maak daarna een stevige knoop in het startkoord.

De terugspringveer spannen

• Plaats het starterkoord in de inkening van de schijf en draai de schijf 2 slagenaar rechts.

Let op! Controller of de schijf, wonneer het starterkoord volledig uitgetrokken is, tenminste een halve slag gedraaid kan worden.

Strek het koord met de handgreep. Verplaats uw duim enlast het koord los. Zie onderstaande afbeelding.

Vervangen van retour- en meenemerverveer

Retourveer (A)

• Til de koordpoelie op. Zie instructies in het hoofdstuk Startkoord verrangen. Denk eraan dat de terugstelveer opgespannen in het starterhuis ligt.

• Verwijder de cassette met de terugstelveer uit de starter.

• Smeer de terugstelveer in met dunne olie. Monteer de cassette met de terugstelveer in de starter. Monteer de koordpoelie en span de terugstelveer op.

Meenemervereer (B)

Maak de schroef in het midden van de koordschijf los en haal meenemerwiel en meenemerveer weg.
- Vervang de meenemerver en monteer het meenemerwiel bovenop de veer.

Starter monteren

• Monteer de starter door eerst het starterkoord vollediguit te trekken en daarna de starter op het carter teplaatsen. Laat het starterkoord langzaam los zodat de starthaken in het wilig gripen.
• Monteer de schroeven die de starter op zijnplaats houden en draai ze vast.

Luchtfilter

Het luchtfilter dient regelmatig te worden schoongemaakt (stof en vuil verwijderen) om de volgende problemen te vermijden:

• Storingen van de carburateur
  Moeilijkheden bij het starten
  Vermogensverlies
• Onnodige slijtage van de motoronderdelen.
  Abnormaal hoog brandstofverbruik
• Demonteer het luchtfilter door het cilinderdekselet te verwijdenen en schroef het luchtfilter eraf. Bij het weer in elkaar zetten dient u te controlleren dat het filter

dicht gegen de filterhouser ligt. Reinig het filter door het te schudden of af te borstelen.

Voor grondiger reinigen=kunt u water en zeep gebruiken.

Na een lange gebruiksperiode kan het luchtfilter Niet meer worden gereinigd. Daarom moet het filter regelmatig verwangen worden. Een beschadigd luchtfilter要去 algijd verwangen worden.

Een JONSERED motorkettingzaag kan uitgerust worden met verschilende luchtfiltertypes afhankelijk van de werkomgeving, de weersomstandigheden, het seizoen enz. Vraag uw dealer om advies.

Bougie

De volgende factoren zijn van invloed op de conditie van de bougie:

• Een incorrecte afstelling van de carburateur.
• Een verkeerd oliemengsel in de brandstof (te veel of verkeerde olie).
• Een vuil luchtfilter.

Deze factoren verooorzaken afzettingen op de elektroden van de bougie, wat tot motordefecten en startmoeilijkeden kan leiden.

Wanner de machine te weinig vermogen heeft, moeilijk start of onregelmatig onbelast draait, dient u altijd eerst de bougie te controeren voor u andere maatregelen neemt. Maak de bougie schoon als ze verstopt is en controllerer of de afstandussen de elektroden 0.5mm bedraagt. De bougie要去 na een maand gebruik, of erder indien nodig, verrangen worden.

Let op! Gebruik steeds het correcte bougietype! Andere types können de zuiger/cilinder beschadigen. Zorg ervoor dat de bougie zag. radio-ontstoring heeft.

Neuswiel van het zaagblad smeren

Het neuswiel van het zaagblad moet bij elke tankbeurt gesmeerd worden. Gebruik een hiervoor bedoelde smeersputi en lagervet van goede kwaliteit.

Naaldlager smeren

De koppelingsstrommel is voorzien van een naaldlager op de uitgaande as. Dit naaldlager要去 regelmatig worden gesmeerd.

Bij het smeren worden het koppelingsdeksel gedemonteerd door den moer van het zaagblad los te draaien. Leg de zaag op zijn zijkant neer, met de koppelingsstrommel omhoog.

U smeert door motorolie in het midden van de koppelengstrommel te druppelen verwijl de koppelengstrommel worden gedraaid.

Koelsystem

Om de werktemperatuur zo laag möglich te houden, is de machine uitgerust met een koelsystem.

Het koelsysteme bestaat UIT:

1 Luchtinlaat in de starter.
2 Luchtgeleidingsrail.
3 Ventilatorschoepen op het vliegewiel.
4 Koelflenzen op de cilinder.
5 Cylinderkap (leidt de koellucht maar de cilinder).

Maak het koelsysteme een keer per week schoon met een borstel; dit moet vaker gebeuren wonneur u in moeilijke omstandigheden werkt. Een vuil of verstopt koelsysteme leidt tot oververhitting van de machine waardoor de cilinder en zuiger beschadigd kannen worden.

Let op! Het koelsysteme van een motorkettingzaag met katalysator moet dagelijks schoongemaaKT worden. Dit is vooral erg belangrijk op een motorkettingzaag met katalysator die vanwege de hogere uitlaatgastemperatuur een erg goede koeling van de motor en de katalysatorenheid vereist.

Centrifugaal reinigen "Turbo Air Cleaning"

Centrifugaal reinigen houdt het volgende in: Alle lustch\ aar de carburateur gaat door de starter. Vuil en stof\ worden wegbeblazen door de koelventilator.

BELANGRIJK! Om de werkung van de centrifugaalreiniging Niet in gevaar te brengen,要去 hij goed onderhonden worden. Maak de luchtinlaat van de starter, de ventilatorschoepen van het vliegewiel, de ruimte rond het vliegewiel, de inlaatpijp en de carburateurruimte schoon.

Gebruik in de winter

Wanner de machine worden gebruikt bij kou of sneeuw kunnen storingen in de werkung optreden die wordenverooraakt door:

Eentelage motortemperatuar.
- ljsvorming op luchtfilter en bevriezing in de carburateur.

Men dient waarom speciale maatregelen te treffen, zoals:
- De luchtinlaat van de starter verminderen en zo de werktemperatuur van de motor verhogen.

Temperatures van -5^ oflager

Voor werken met de machine bij lage temperaturen of in poedersneeuw, is er een special deksel verkrijgbaar dat op het huis van het startupparaat worden gemonteerd. Hierdoor wordt de koude luchtstroom gereduceerd en voorkomt men dat er groote hoeveelheden sneeuw maar binnen worden gezogen.

N.B.! Indien een speciale winterset is gemonteerd of er maatregelen getroffen zijn om de motortemperatuur te verhogen, moet de afstelling waar worden aangepast als de machine onder normale omstandigheden worden gebruikt. Anders is er risico op oververhitting, waardoor de motor ernstig beschadigd kan worden.

BELANGRIJK! Al het overige onderhoud dat Niet in dit handboek worden genoemd要去 uitgevoerd worden door een erkende werkplaats (dealer).

Onderhoudsschema

Hieronder volgt een lijst van het onderhoud dat aan de machine要去 worden uitgevoerd. De meeste punten staan beschreiben in het hoofdstuk Onderhoud.

Dagelijks onderhoud	Wekelijks onderhoud	Maandelijks onderhoud
Maak de machine uitwendig schoon.	Op motorzagen zonder katalysator要去 u het koelsystem eiddere week controleren.	Controler de remvoering van de kettingrem op slijtage. Vervang deze wanner minder dan 0,6 mm over is op de meest versleten plaat.
Controler of de delen van de gashendel goed werkken.(Gashendelvergrendeling en gashendel.)	Controler de starter, het startkoord en de terugspringveer.	Controler het centrum van de koppeling, die koppelingtrommel en de koppelingveer op slijtage.
Maak de kettingrem schoon en controller de remfunctie. Controller de kettingvanger op beschadigingen en verrang indien nodig.	Controller of de trillingsdempingselementen nicht beschadigd zijn.	Maak de bougie schoon. Controller of de afstandussen de elektroden 0,5 mm bedraagt.
Het zaagblad要去 voor evenwichtig afslijten dagelijks worden omgekeerd. Controller of de smeeropening Niet verstopt is. Maak de groef schoon. Als het zaagblad uitergerust is met een poelie,要去 die gesmeerd worden.	Smeer het lager van de koppelingtrommel.	Maak de buitenkant van de carburateur schoon.
Controler of de ketting en het zaagblad voldoende olie krijgen.	Verwijder eventuele braam op de zijkanten van het zaagblad met een vrij.	Controler het brandstofffilter en de brandstoffleidingen. Vervang indien nodig.
Controler de zaagketting op zichbare barsten in klinken en schakels, of de ketting stijf is en of klinken en schakels abnormaal versleten�. Vervang indien nodig.	Maak het vondenopvangnet van delgeluidemper schoon of verrang het.	Leeg de brandstoffank en kaak deze inwendig schoon.
Slijp de ketting en controller de condite en de spanning. Controller het kettingwiel op abnormale slijtage, verrang indien nodig.	Maak de carburateurruimte schoon.	Leeg de olietank en kaak deze inwendig schoon.
Maak de luchtinaat van de starter schoon.	Maak het luchtfilter schoon. Vervang het indien nodig.	Controler alle kabels en aansluitingen.
Controler of de bouten en moeren en vastgedraaid�.
Controler of de stopschakelaar werkt.
Controler of er brandstof lekt uitt motor, tank of brandstoffleidingen.
Op motorzagen met katalysator要去 u het koelsystem dagelijks controleren.

TECHNISCHE GEGEVENS

Technische gegevens

	CS 2245	CS 2245S	CS 2250S
Motor
Cylinderinhoud, cm3	45,7	45,7	50,2
Cylinderdiameter, mm	42	42	44
Slaglengte, mm	33	33	33
Stationair toerental, t/min	2700	2700	2700
Vermogen, kW/ t/min	2,1/9000	2,1/9000	2,4/9000
Ontstekingssystem
Fabrikant van ontstekingsystem	Walbro	Walbro	Walbro
Soort ontstekingsystem	MBU-16	MBU-16	MBU-16
	NGK BPMR 7A/	NGK BPMR 7A/	NGK BPMR 7A/
Bougie	Champion RCJ 7Y/	Champion RCJ 7Y/	Champion RCJ 7Y/
	Husqvarna PR 17Y	Husqvarna PR 17Y	Husqvarna PR 17Y
Elektrodenafstand, mm	0,5	0,5	0,5
Brandstof-/smeersystem
Fabrikant van carburateur	Zama	Zama	Zama
Soort carburateur	EL 37	EL 37	EL 37
Inhoud benzinetank, liter	0,45	0,45	0,45
Capaciteit oliepomp bij 9.000 omw./min., ml/min.	13	13	13
Inhoud olietank, liter	0,26	0,26	0,26
Type oliepomp	Niet instelbaar	Niet instelbaar	Niet instelbaar
Gewicht
Motorzaag zonder zaagblad, ketting en met lege tanks, kg	4,9	5,1	5,1
Lawaai-emissie
(zie opm. 1)
Geluidsvermögen, gemeten dB(A)	112	112	113
Geluidsvermögen, gegardeerd LWA dB(A)	115	115	115
Geluidsniveau
(zie opm. 2)
Equivalent geluidsdrukniveau bij hetoor van de gebruiker, gemeten volgens de van toepassing+zijnde internationale normen, dB(A)	103	103	104
Trillingsniveau
(zie opm. 3)
Voorste handvat, m/s2	2,4	2,4	3,4
Achterste handvat, m/s2	3,6	3,6	3,6
Ketting/zaagblad
Standaard zaagbladlengthe, duim/cm	13"/33	13"/33	13"/33
Aanbevolen zaagbladlengthes, duim/cm	13-18/33-45	13-18/33-45	13-18/33-45
Effectieve zaaglengthe, duim/cm	12-17/31-43	12-17/31-43	12-17/31-43
Steek, duim/mm	0,325/8,25	0,325/8,25	0,325/8,25
Dikte van de aandrijfschakel, duim/mm	0,050/1,3	0,050/1,3	0,050/1,3
	0,058/1,5	0,058/1,5	0,058/1,5
Type aandrijfiwen/aantal tanden	Spur/7	Spur/7	Spur/7
Kettingsnelheid bij maximum vermogen, m/sec.	17,3	17,3	17,3

Opm.1: Emissie van geluid maar de omgeving gemeten als geluidsvermogen (Lw) volgens EG-richtlijn 2000/14/EG.
Opm. 2: Equivalent geluidsdrukniveau, volgens ISO 22868, wird berekend als de tijdsgewogen energiesom van de geluidsdrukniveauaus in verschillende werkomstandigheden, met de volgende tijsindeling: 1/3 nullast, 1/3 maximum belasting, 1/3 maximum torental.
Opm. 3: Het equivalent trillingniveau, volgens ISO 22867, worden berekend als de tijsdgewogen energiesom van de trillingniveau in verschillende werkomstandigheden, met de volgende tijsdverdeling: 1/3 nullast, 1/3 maximum belasting, 1/3 maximum torental.

Zaagblad- en hettingcombinations

De onderstaande combinaties zijn CE-typegoedgekeurd.

Zaagblad				Ketting
Lengte, duim	Stek, duim	Spoorbreedte, mm	Maximum aantal tanden neuswiel	Type	Lengte, aandrijfschakels (stuks)
13	0,325	1,3	10T	Jonsered H30	56
15	0,325		10T		64
16	0,325		10T		66
18	0,325		10T		72
13	0,325	1,5	10T	Jonsered H25	56
15	0,325		10T		64
16	0,325		10T		66
18	0,325		10T		72

Vijlen en vijilmallen van de zaagketting

inch/mm					inch/mm
H30	3/16 / 4,8	85°	30°	10°	0,025 / 0,65	5056981-00	5049816-74
H25	3/16 / 4,8	85°	30°	10°	0,025 / 0,65	5056981-00	5049816-75

EG-verklaring van overeenstemming

(Alleen geldig voor Europa)

Jonsered, SE-561 82 Huskvarna, Zweden, tel: [phone], verklaart hierbij dat de Jonsered CS 2245, CS 2250 met een serialummer uit 2008 en verder (het�at met waaropvolgend een serialummer wordt duidelijk aangegeven op het productplaatje), in overeenstemming zijn met de voorschriften in de RICHTLIJN VAN DE RAAD:

• van 22 Juni 1998 "betreffende machines" 98/37/EG, bijlage IIA.
• van 15 december 2004 "betreffende elektromagnetische compatibiliteit" 2004/108/EEC.
• van 8 mei 2000 "betreffende geluidsemissie door materieeel voor gebruik buitenshuis" 2000/14/EG.

Voor informatie betreffende lawaaiemissies, zie hoofdstuk Technische gevevens. De volgende normen zijn van toepassing: EN ISO 12100-2:2003, CISPR 12:2005, EN ISO 11681-1:2004

Aangemelde instantie:0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Zweden, heeft een EG-typecontrole uitgevoerd volgens artworkel 8, punt 2c, van de machinerichtlijn (98/37/EG). De certificaten van de EG-typecontrole volgens bijlage VI hebben nummer: 404/08/1246 - CS 2245, CS 2245S 404/08/1247 - CS 2250S.

Verder heeft SMP, Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Zweden, een verklaring afgegeben van overeenstemming met bijlage V van de richtlijn van de raad van 8 mei 2000 "betreffende geluidsemissie door materieel voor gebruik buitenschuis" 2000/14/EG. De certificaten hebben nummer: 01/161/073 - CS 2245, CS 2245S 01/161/072 - CS 2250S.

De geleverde motorkettingzaag komt overeen met het exemplaar dat een EG-typecontrole heeft ondergaan.

Huskvarna, 28 april 2008

Bengt Frogelius, Hoofd Ontwikkeling Motorzaag

1151383-20
