WAARSCHUWING! Motorkettingzagen kunnen gevaarlijk zijn! Slordig of onjust gebruik kan resulteren in ernstig letsel of overlieden van de gebruiker of anderen.

Neem de gebruiksaanwijzing grondig door en gebruik de machine Niet voor u alles duidelijk hebts begrepen.

Draag altijd:

• Goedgekeurde veriligeidshelm
• Goedgekeurde gehoorbeschemmers
  Veiligheidsbril of vizier

Dit product voloet aan de geldende CE-richtlijnen.

Geluidsemissie maar de omgeving volgens de richtlijnen van de Europese Gemeenschap. De emissie van de machine worden aangegeven in het hoofdstuk Technische gegevens en op plaatjes.

Als uw machine dit symbol heeft, is ze uitgerust met een katalysator.

Kettingrem geactiveerd (rechts)
Kettingrem, nicht geactiveerd (links)

Decompressieklep: Druk de klep in om de druk in de cilinder te verminderen en om zo het starten van de machine te vergemakkelijden. De decompressieklep要去ijd gebrukt worden bij het starten.

Ontsteking; choke: Zet de chokehendel in de chokingstand. De stopschakelaar za dan automatisch in de startposition worden gezet.

Hetinstallen van de oliepomp

Overige op de machine aangegeven symbolen/plaatjes verwijzenaar specifieke eisen aan certificering op bepaalde markten.

Symbolen in de gebruiksaanwijzing:

Controle en/of onderhoud moet altijd uitgevoerd worden met uitgeschakelde motor en de stopschakelaar in de STOP-stand.

Gebruik alkijd goedgekeurde veiligheidshandschoenen.

Moet regelmatig schoongemaaakt worden.

Controleer met het blote oog.

Gebruik van veiligheidsbril of vizier verplicht.

Brandstof bijvullen.

Olie bijvullen en afstellen van oliestroom.

De kettingrem要去 geactiveerd zich wanner u de motorkettingzaag start.

WAARSCHUWING! Er kan terugslag optreden wanneer de punt van het zaagblad in contact komt met een voorwerp en een reactie veroorzaken waardoor het zaagblad omhoog enaarachten aan de gebruiker toe komt. Dit kan ernstig personlijk letsel veroorzaken.

INHOUD

Inhoud

VERKLARING VAN DE SYMBOLEN

Symbolen op de machine: 86

Symbolen in de gebruksaanwijzing: 86

INHOU

Inhoud 87

INLEIDING

Besteklant! 88

WAT IS WAT?

Wat is wat op de motorkettingzaag? 89

ALGEMENE VEILIGHEIDSINSTRUCTIES

Maatregelen voor gebruik van een neue

motorkettingzaag 90

Belangrijk 90

Gebruik altijd uw gezond verstand. 91

Persoonlijke veiligheidsuitrusting 91

Veiligheidsuitrusting van de machine 92

Snijuitrusting 95

MONTEREN

Monteren van zaagblad en ketting 102

BRANDSTOFHANTERING

Brandstof 103

Tanken 104

Voor ieder gebruik: 108

Algemene werkinstricties 108

Maatregelen die terugslag voorkomen 115

ONDERHOUD

Algemeen 116

Carburaturinstelling 116

Controle, onderhoud en service van de veiligheidsuitrusting van de motorkettingzaag .... 117

Geluidemper 119

Starter 120

Luchtfilter 121

Bougie 121

Neuswiel van het zaagblad smeren 122

Naaldlager smeren 122

Het instellen van de oliepomp 122

Koelsystem 122

Centrifugal reinigen "Air Injection" 122

Gebruik in de winter 123

Onderhoudsschema 124

TECHNISCHE GEGEVENS

Vijlen en vijlallen van de zaagketting 126

EG-verklaring van overeenstemming 127

INLEIDING

Beste klant!

Gefeliciteerd met de aankoop van een Jonsered-product!

We zijn ervan overtuigd dat u de kwaliteit en prestaties van ons product gedurende een langeperiode maar volle tevredenheit zult waarden. Door de aankoop van eén van onsste producten krijt u de beschikking over professionele hulp bij reparations en service moct er toch iets geleuren. Wanner u de machine Niet heeft gekocht bij een van ons once erkende dealers, kurz u hen vragen aan de dichtstbijzende serviceworkplaats.

Wij hapen dat u tevreden zult zich met uw machine en dat deze u gedurende langeijd zal vergezellen. Denk erom dat deze gebruiksaanwijzing een waardevol document is. Door de inhoud (gebruik, service, onderhoud enz.) te volgen kutu u delevensduur van uw machine en de tweedehandes Waarde aanzienlijk verlenden. Mocht u uw machine verkopen moet u ervoor zorgen de gebruiksaanwijzing aan de十几年e eigenaar over te dragen.

Succes met het gebruik van uw Jonsered-product!

Jonsered werkkt voortdurend aan het verder ontwikkelen vanhaar producten en houdt zich dan ook hetrecht voor om zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren.

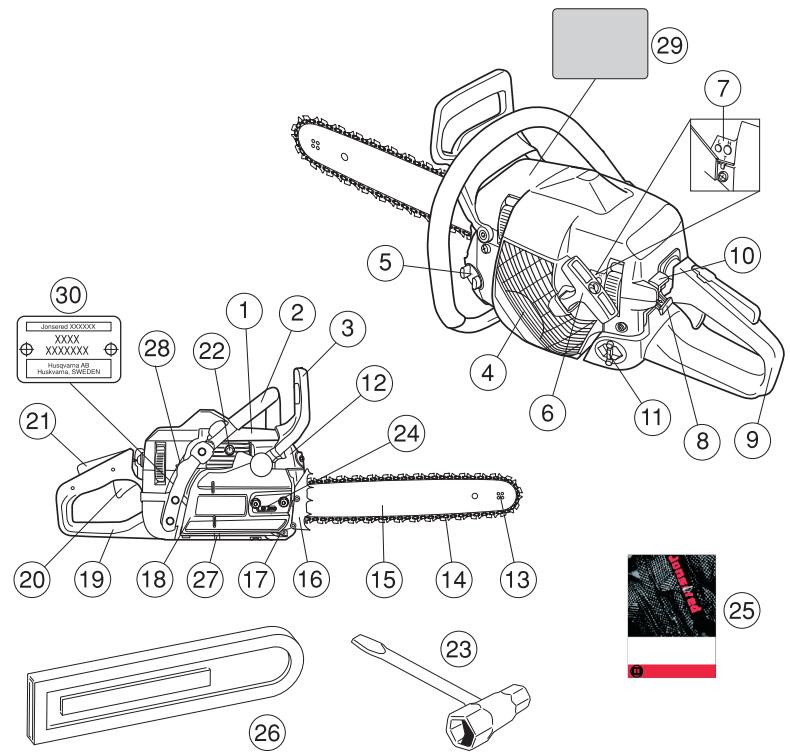

Wat is wat op de motorkettingzaag?

1 Cylinderkap
2 Voorste handvat
3 Kettingrem met terugslagbeveiliging
4 Starter
5 Kettingolietank
6 Starthendel
7 Stelschroeven carburateur
8 Chokehendel/Startgasvergrendeling
9 Achterste handvat
10 Stopschakelaar (In- en uitschakelen van ontsteking.)
11 Brandstoftank
12 Geluiddemper
13 Neuswiel
14 Ketting
15 Zaagblad
16 Schorssteun

17 Kettingvanger (Vangt de ketting op wanner zer losraakt of breekt.)
18 Koppelingdeksel
19 Achterhandgreep met rechterhandbescherming
20 Gashendel
21 Gashendelvergrendeling (Voorkomt ongewild gas gehen.)
22 Decompressieklep (CS 2159) Automatische decompressieklep (CS 2156)
23 Combisleutel
24 Kettingspannerschroef
25 Gebruiksaanwijzing
26 Transportbescherming
27 Schroef voor instellen van oliepomp
28 Schakelaar voor handvatverwarming (W)
29 Informatie- en waarschuwingsplaatje
30 Product- en serienummerplaatje

Maatregelen voor gebruik van een neue motorkettingzaag

Lees de gebruiksaanwijzing zorgvuldig door.
- Controller de montage en de afstelling van de snijuitrusting. Zie de instructies in het hoofdstub Monteren.
Tank en start de motorzaag. Zie de instructies in de hoofstukken Brandstofhantering en Starten en Stoppen.
- Gebruik de motorkettingzaag Niet voor er voldoende kettingsmeerolie bij de zaagketting is gekommen. Zie de instructies in het hoofdstuk Smeren van de snijuitrusting.
Langdurige bootstelling aan lawaai kan leiden tot permanente goheoorbeschadiging. Gebruik davon altijd goedgekeurde gohoorbescherming.

WAARSCHUWING! De oorspronkelijke vormgeving van de machine mag in geen enkel geval gewijzigd wordenzonder toestemming van de fabrikant.Men moet altijd originele onderden gebruiken. Niet goedgekeurde wijzigingen en/of nieteriginele onderden kunnen tot ernstige verwondingen of de dood van zowel gebruiker als omstanders leiden.

WAARSCHUWING! Als motorkettingzagen slordig of verkeerd gebruikt worden, kunden ze gevaarlijk gereedschap zich en tot ernstige, zichs levensgevaarlijke verwondingen leiden. Het is erg belangrijk dat u deze gebruiksaanwijzing leest en begrijpt.

WAARSCHUWING! De binnenkant van de geluiddempoer bevat chemalien die kankerverwekkend konnen zijn. Vermijd contact met这点 elementen wanner de carburateur is beschadigd.

WAARSCHUWING! Langdurige inademing van de uitlaatgassen van de motor, kettingolienevel en stof van zaagsel kan een gezondheidsrisico vormen.

WAARSCHUWING! Deze machine produeert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische Implantaat voordat ze deze machine gaan bedieren.

Belangrijk

BELANGRIJK!

Deze motorkettingzaag voor bosbouwtoepassening is bestemd voor boswerkzaamheden zoals vellen, verwijderen van zijtakken en zagen.

U mag alleen de zaagblad/zaagkettingcombinations gebruiken, die wij aanbevelen in het hoofdstuk Technische gegevens.

Gebruik de machine nooit als u moe bent, alcohol heeft gedronken of medicijnen heeft ingenomen, die uw gezichtsvermögen, beoordelingsvermögen of coordinatievermögen können beinlovenen.

Draag altiijd persoonlijke verilheidsuitrusting. Zie instructies in het hoofdstkut "Persoonlijke verilheidsuitrusting".

Wijzig deze machine nooit zo dat hij Niet langer overeenstemt met de originele uitovoering, en gebruik de machine nicht als u denkt dat anderen hem hebben gewijzigd.

Gebruik nooit een machine die defect is. Volg de onderhouds-, controle- en service-instructies van deze gebruiksaanwijzing. Bepaalde onderhouds- en servicemaatregelen moeten uitgevoerd worden door opgeleide en gekwalificierde specialisten. Zie instructies in het hoofdstuk Onderhoud.

Gebruik uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires. Zie instructies in de hoofdstukken Snijuitrusting en Technische geveens.

N.B.! Gebruik altijd een beschemingsbril of gezichtsvizier om het risico van verwonding door wegvliegende voorwerpen te verminderen. Een motorzaag is in staat om metGreat kracht voorwerpen, zoals zaagsel,kleine stukjes hout enz.,weg te slingeren.Dit kan leiden tot ernstig letsel,vooral aan ogen.

WAARSCHUWING! Een motor lately lopen in een afgesloten of slechtGeVentileerde ruimte kan dodelijkongelukken veroorzaken doorverstikking of koolmonoxidevergiftingig.

WAARSCHUWING! Een verkeerde snijuitrusting of een verkeerde zaagblad/ kettingcombinatie verhoogt het risico op terugslag! Gebruik uitsluiend de zaagblad/kettingcombinations die wij aanbevelen, en volg de vrijnstructie. Zie de instructies in het hoofdstuk Technische gegevens.

Gebruik alkijd uw gezond verstand.

Het is onmogelijk om alle denkBare situatuies, waarvoor u zich geplaatst sunt zien bij het gebruik van een motorzaag, af te dekken. Wees alsijd voorzichtigen en gebruik gezond verstand. Vermijd situations, waarvoor u zich Niet voldoende gekwalificeerd acht. Wanner u zich, na het lezen van deze instructies, nog steedsonzeker voelt over de handelwijze, moet u een expert om adviesvragen voor u verdergaat. Aarzel net om contact op te nemen met uw dealer of met ons, wanner u vragen haeft over het gebruik van motorzagen. We juices u graag van Dienst om u adviezen te Geven, die u helpen uw motorzaag op een betere en veiliger manier te gebruiken. Volg een opleading in het gebruik van motorzagen. Uw dealer, bosbouwschool of uw bilbiotheek konnen u vertellen welk opleadingsmateriaal en weike cursussen beschikbaar zijn.

Er worden voortdurend gewerkt aan het verbeteren van design en techniek - verzabeteren waardoor uw geziligheid en effectiviteit toenemen. Breng regelmatig een bezoek aan uw dealer om te zien welk nut u kurz hebben van de noviteiten die worden geintroduceerd.

Persoonlijke veiligheidsuitrusting

WAARSCHUWING! Het grootste gedeelte van de ongevalten met
motorkettingzagen gebeurt wanner de ketting de gebruiker raakt. Bij al het gebruik van de machine moet
goedgekeurde persoonlijke
beschermingsuitrusting gebruikt worden. Persoonlijke
beschermingsuitrusting elimineert de risico's Niet, maar verminder het schadelijk effect in geval van een ongeval. Vraag uw dealer om raad wanner u uw utrusting koopt.

Goedgekeurdeveiligheidshelm
Gehoorbeschemmers
Veiligheidsbril of vizier
- Handschoenen met zaagbescherming
Broeken met zaagbescherming
- Laarzen met zaagbescherming, stalen neus en anti-slip zool
U要去altijd een EHBO-kit bij de hand hebben.
Brandblusser en spa

Verder moet de kleding goed aansluiten zonder u in uw bewegingen te belemmeren.

BELANGRIJK! Er können vonden komen van de geluideddempert, zaagblad en hetting of een andere bron. Houd alsijd een hulpmiddel voor brandblussen beschikbaar, voor het geval u ze nodig macht hebben. Op die manier helpt u bosbranden voorkomen.

Veiligheidsuitrusting van de machine

In dit hoofdstuk worden uitgelegd wat de veiligheidsonderdelen van de machine zich, en hun functie. Voor controle en onderhoud zich de instructies in het hoofdstuk Controle, onderhoud en service van de veiligheidsuitrusting van de motorzaag. Zie de instructies in het hoofdstuk Wat is wat?, om te zich waar deze onderden zich bevinden op uw machine.

De levensduur van de machine kan worden verkort en het risico van ongelukken kan toenemen wanner het onderhoud aan de machine Niet op de juiste manier worden uitgevoerd en wanner service en/of reparaties nicht vakkundig worden gedaan. Indien u meer informatie nodig heeft, verzoeken wij u contact op te nemen met de dichtstbijzijnde serviceworkplaats.

WAARSCHUWING! Gebruik de machine nooit wanneser de veilgheidsuitrusting defect is. De veilgheidsuitrusting要去 worden gecontroleerd en onderhoden. Zie de instructies in het hoofdstuk Controle, onderhoud en service van de veilgheidsuitrusting van de motorzaag. Als uw machine Niet door alle controles komt,要去 u ernee maar uw serviceworkplaats voor reparatie.

Kettingrem met terugslagbeveiliging

Uw motorzaag is voorzien van een kettingrem, die de ketting in geval van terugslag stopt. Een kettingrem verminder het risico op oncegallen, maar alleen u als gelebruiker kutnze voorkomen.

Wees voorzichtig wanner u de motorkettingzaag gebruikt en zorg ervoor dat de terugsslagrisico-sector van het zaagblad nooit in contact komt met een Voorwerp.

• De kettingrem (A) wordt of handmatig geactiveerd (via uw linkerhand) of met het traagheidsmechanisme.
• Het activeren vindt plaats wanner de terugslagbeveiliging (B) maar voren worden geduwd.

• Deze beweging activeert een met een veer gespannen mechanisme dat de remvoering (C) rond het kettingaandrijvingssystem van de motor (D) (koppelengtrommel) spant.

• De terugslagbeveiliging werden nicht alleen geconstrueerd om de kettingrem te activeren. Een andere belangrijke functie is dat ze het risico vermindert dat de linkerhand de ketting raakt wanneer men de greed op het voorste handvat verliest.

• De kettingrem要去 geactiveerd zichen u de motorzaag start, om te voorkomen dat de ketting draait.

• Gebruik de kettingrem als 'parkeerrem' bij starten en bij kortere verplaatsingen, om ongelukken te voorkomen waar bij gebruikers of omgeving onvrijwillig in contact komen met een bewegende zaagketting.

• De ketting worden ontkoppeld door de terugslagbeveiliging maar après te duwen, maar het voorste handvat.

• Een terugslag kan bliksemsnel gebeuren en erg krachtig zijn. Meestal is de terugslag erglicht en worden de kettingrem nicht altijd geactiveerd. In die gevallen is het belangrijk that den de motorkettingzaag stevig vasthoudt en Niet laat vallen.

Hoe de kettingrem geactiveerd worden, manueel of via het traaghieidsmechanisme, worden bepaald door de sterkte van de terugslag en door de positie van de motorkettingzaag in verhouding tot het voorwerp waarmee de terugslagrisco-sector in contact komt.

Bij hevige terugslag en wanner de terugslagriscosector van de motorkettingzaag zich zo ver möglichn van de gebruiker bevindt, is de kettingrem zo geconstrueree, dat hij worden geactiveerd via het gegenwicht van de kettingrem (traagheid) in de terugslagrichting.

Bij minder hevige terugslag en wonneer de terugslagrisico-sector van de motorkettingzaag zich dichter bij de gebruiker bevindt, worden de kettingrem manueel geactiveerd met de linkerhand.

• Bij velstand is de linkerhand in een stand, waardoor het onmogelijk is de kettingtem handmatig te activeren. Bij deze greed, d.w.z. wonneer de

linkerhand zo geplaatst is dat ze de beweging van deterugslagbeveiliging Niet kan beinvloeden, kan de kettingremuitsluitend geactiveerd worden via het traagheidsmechanisme.

Zal mijn hand de kettingrem bij terugslag algijd activeren?

Nee. Er is een zekere kracht voor nodig om de terugslagbeveiliging maar voren te bewegen. Als uw hand de terugslagbeveiliging slechts licht beroert of eroverheen gunshot, kan het gebeuren dat de kracht Niet voldoende groot is om de kettingrem te activeren. Ook wanner u werkt, moet u de handgrepen van de motorzaag stevig beet honden. Als u dat doet en u krijgt terugslag, LASTU misschien nooit uw hand los van de voorhandgreep en activeert u de kettingrem nicht, of de kettingrem wordt pas geactiveerd wanner de zaag al eventjes heeft kunnen rondslingeren. In zo'n situatie kan het voorkomen dat de kettingrem de ketting zich kan stoppen voor deze u raakt.

Er zich ook bepaalde werkhoudingen waardoor uw hand Niet bij de terugslagbeveiliging kan om de kettingrem te activeren, bijv. wonneer de zaag in velpositie worden gehouden.

Zal de kettingrem alkijd door de traagheid worden geactiveerd, wonneer terugslag opttreedt?

Nee. Ten eerste要去 uw rem functioneren. Het is makkelijk de rem te testen, zich de instructcies in het hoofdstuk Controle, onderhoud en service van de veiligheidsuitrusting van de motorzaag. Wij raden aan dat u dit doet, iedere做起er voor u begint te werkden. Ten tweede要去 derugslag voldoende sterk+zijn om de kettingrem te activeren. Als de kettingrem gevoelig zou zich, zou deze voordurend worden geactiveerd, wat lastig zich杞n.

Zal de kettingrem me als untijd beschermen gegen letsel als terugslag voorkomt?

Nee. Ten eerste要去 uw rem functioneren om de bedoelde bescherming te geven. Ten tweede要去 hij zo worden geactiveerd als hierboven beschreiben, om de zaagketting bij terugslag te stoppen. Ten derde kan de kettingrem worden geactiveerd, maar wonneer het zaagblad te zich bij u is, kan het gebeuren dat de rem Niet opijd afgeremd is om de ketting te stoppen voor de motorzaag u raakt.

Alleen uzelf en een juiste arbeitstechniek kunnenteurslag en de bijbehorende risico's elimineren.

Gashendelvergrendeling

De gashendelvergrendeling is geconstruereeord om onopzettelijke activering van de gashendel te voorkomen. Wanneer de vergrendeling (A) in het handvat worden gedrukt (= wanneer men het handvat vasthoudt) worden de gashendel ontkoppeld (B). Wanneer men het handvat loslaat, gaan zowel de gashendel als de gashendelvergrendeling terug maar hun respectievelijke beginpositions. Deze positie houdt in dat de gashendel automatisch vergrendeld worden op stationair draaien.

Kettingvanger

De kettingvanger is geconstrueree on een losgeraakte of bebarsten ketting op te vangen. Dit kan meestal voorkomen worden door de ketting juist aan te spannen (zie instructies in het hoofdstuk Monteren) en voor goed onderhoud en service van het zaagblad en de ketting te zorgen (zie de instructies in het hoofdstuk Algemene werkinstructies).

De rechterhandbescherming moet er behalte de hand beschemmen wonneer de ketting losraakt of breekt, ook voor zorgen dat de takken en twijgen de grip op het achechterste handvat Niet beinvlloeden.

Trillingdempingssysteme

Uw machine is uitergerust met een trillingdempingssystem dat geconstrueree is om zo trillingvrij en comfortabel möglichk met de zaag te konnen werken.

Het trillingdempingssysteme van de machine redueert het overbrengen van de trillingen van de motorenheid/ snijuitrusting op de handvateenheid van de machine. Het motorzaaghuis inclusief de snijuitrusting is via een zogenaam trillingdempend element opgehangen in de handvateenheid.

Zagen in een harde houtsoort (de meeste loofbomen)verooraakteer trillingen dan zagen in een zachte houtsoort (de meeste naaldbomen).Zagen met een botte of verkeerde snijuitrusting (verkeerd type of verkeerd geslepen) verhoegt het trillingniveau.

WAARSCHUWING! Als men teveel worden blotgesteld aan trillingen, kan dit tot bloedvat- en zenuwbeschadigingen leiden bij Personen die een slechte bloedcirculatie hebben. Consalteer uw dokter wanner u symptomen heeft die wijzen op te groe blootstelling aan trillingen. Voorbeelden van zulke symptomen zichn slapen, geen gevoel, "kriebels", "speldeprikken", pijn, geen of minder kracht, huidverkleuringen of veranderingen van het huidoppervlak. Deze symptomen komen meestel voor op vingers, handen of polsen. Deze symptomen konnen toenemen bij koude temperaturen.

Stopschakelaar

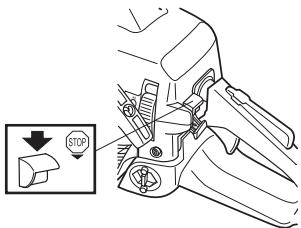

De stopschakelaar要去 gebruikt worden om de motor uit te schaken.

Geluiddemper

De geluidemper wird ontworpen om het geluidsniveau zo laag möglich te honden, en om de uitlaatgassen weg te richten van de gebruiker.

WAARSCHUWING! De uitlaatgassen van de motor zijn heet en kuren vonden bevatten die brand kuren veroorzaken. Start de machine waarom nooit binnenshuis of in de buurt vanlicht ontvlambaar materiaal!

In gebieden met een warm en droog klimaat kan het risico van branden erg groot zich. Het komt voor dat deze gebieden gereguleerd worden met wetgeving, die vereist dat de geluidemper onder andere utgerust要去en met een goedgekeurd vondenopvangnet.

N.B.! De geluidemper worden zeer heet, zowel tijdens het gebruik als na het stoppen. Dit geldt ook bij stationair draaien. Wees oplettend op brandgevaar, vooral bij hantering vlakbij brandgevaarlijke stoffen en/of gassen.

WAARSCHUWING! Gebruik de motorzaag nooit zonder of met een kapotte geluiddemper. Door een kapotte geluiddemper kuren het geluidsniveau en het risico van brand aanzienlijk toenemen. Hou gereedschap voor brandblussen bij de hand. Gebruik nooit een motorzaag zonder of met een defect vonkenopvangnet, als een vonkenopvangnet verplicht is in uw werkgebied.

Snijuitrusting

In dit hoofdstuk wordenbehandeld hoe u door het juiste onderhoud en door het juiste type snijuitrusting te gebruiken:

• Het terugslagrisico van uw machine redueert.
• Vermindert het risico op losraken en barsten van de ketting.
  Bereikt optimale snijprestaties.
• De levensduur van de snijuitrusting verlengt.
  Voorkomt toename van trillingsniveau.

Basisregels

• Gebruik uitsluitend de door ons aanbevolen snijuitrusting! Zie de instructies in het hoofdstuk Technische gegevens.

Zorg ervoor dat de tanden van de ketting goed en juist geslepen zijn! Volg onsze instructies en gebruik de aanbevolen vrijmal. Een verkeerd geslepen of beschadigde ketting verhoogt het risico op ongevallen.

Zorg ervoor dat de tanddiepte juist is! Volg onsze instructies en gebruik de aanbevolen dieptestellermal. Als de tanddiepte te groot is, verhoegt dit het risico op terugslag.

• Hou de ketting gestrekt! Als de ketting nicht voldoende gestrekt is, neemt het risico toe dat de ketting losraakt en de slijtage van zaagblad, ketting en kettingwiel neemt toe.

Zorg ervoor dat de snijuitrusting voldoende gesmeerd is en onderhoud ze op de juiste manier! Als de ketting nicht voldoende gesmeerd worden, neemt het risico op barsten toe en verhoogt de slijtage van zaagblad, ketting en kettingwiel.

Snijuitrusting die het risico op terugslag vermindert

WAARSCHUWING! Een verkeerde snijluitrusting of een verkeerde zaagblad/ kettingcombinatie verhoogt het risico op terugslag! Gebruik uitsluitend de zaagblad/kettingcombinaties die wij aanbevelen, en volg de vijlinstructie. Zie de instructies in het hoofdstuk Technische gegevens.

Terugslag kan alleen voorkomen worden doordat u er als gebruiker voor zorgt dat de terugslagrisico-sector van het zaagblad nooit in contact komt met een Voorwerp.

Door snijutrusting met een "ingebouwde" terugslagreductie te gebruiken en door de ketting correcte te slijpen en te onderhoden kan het effect van een terugslag gereduceerd kan worden.

Zaagblad

Hoe kleiner de neusradius, hoe minder neiging tot terugslag.

Ketting

Een ketting bestaat uit een aantal verschillende schakels die leverbaar zijn in standardduitvoering en in eenuitvoering die het risico op terugslag reducert.

BELANGRIJK! Geen enkele zaagketting elimineert het risico op terugslag.

WAARSCHUWING! Ieder contact met een draaiende zaagketting kan ernstig letsel veroorzaken.

Een aantal uitdrukkingen die de specificaties van het zaagblad en de ketting aangeven.

Om alle veiligheidsonderdelen op de snijuitrusting te behouden, moet u versleten of beschadigde zaagblad-/ kettingcombinations verrangen door een zaagblad en ketting die Jonsered aanbeveelt. Zie de instructies in het hoofdstuk Technische geegevns voor informatie welke zaagblad-/kettingcombinations we aanbevelen.

Zaagblad

• Lengte (duim/cm)

• Aantal tanden in het neuswiel (T).

• Kettingsteek (=pitch) (duim). Het neuswiel van het zaagblad en het kettingaandrijftandwiel van de

motorkettingzaag moeten aangepast zich aan de afstand:tussen de aandrijschakels.

• Aantal aandrijschakels (stuks). Elke zaagbladlengthe levert in combinatie met de hettingsteek en het+aantal tanden van het neuswiel een bepaald+aantal aandrijschakels op.

• Zaagbladgroefbreede (duim/mm). De breede van de zaagbladgroef要去 aangepast় aan de aandrijsfschakelbreede van de ketting.

• Kettingolie-opening en opening voor kettingstrekkerpen. Het zaagblad要去 aangepast zijn aan de constructie van de motorkettingzaag.

Ketting

• Kettingsteek (=pitch) (duim)

Aandrijfschakel-breedte (mm/duim)

Aantal aandrijfschakels (stuks)

Slijpen en afstellen van de tanddiepte van de ketting

Algemeen met betrekking tot het slijpen van de tanden

• Zaag nooit met een botte ketting. De ketting is bot wanner u de snijutrusting door de boom要去 drukken en wanner de houten spaanders ergklein zich. Met een zeer botte ketting zijn er zichs—helemaal geen spaanders. Dan krijt men alleen houtpoeder.
• Een goed geslepen ketting eet zich door het hout en geeft houten spaanders die groot en lang+zijn.

• De zagende delen van een ketting worden zaagschakels genoemd en bestaan uit een snijtand (A) en een diepestellernok (B). Het verschil in hoogteussen们都beige bepaat de snijdiepe.

Bij het slijpen van snijtanden moet men reckening honden met vier verschillende afmetingen.

1 Vijhoek

2 Snijhoek

3 Vijlpositie

4 Diameter van de Ronde vijl

Het is erg moeilijk om zonder hulpmiddelen een ketting correct te slijpen. Daarom raden we u aan once vijlmal te

gebruiken. Die garandeert dat de ketting worden geslepen voor een optimale terugslagreductie en zaagcapaciteit.

Zie de instructies in het hoofdstuk Technische gevevens voor de gevevens die van toepassing zijn bij het slijpen van de ketting van uw motorzaag.

WAARSCHUWING! Het nicht volgen van de slijpinstructies,verhoogt het terugslagrismo van de ketting aanzienlijk.

Sijpen van de snijtand

Om de snijtand te slijpen heeft u een Ronde vijl en een vijilmal nodig. Zie de instructies in het hoofdstuk Technische gevevens met betrekking tot de diameter van deRonde vijl en welke vijilmal worden aanbevolen voor de ketting van uw motorzaag.

• Controller of de kelting gestrekt is. Als de kelting nicht voldoende gestrekt is, is ze zijdelings onstabeli waardoor ze Niet juiest geslepen kan worden.

Vijl altiqd van de binnenkant van de snijtand waar buiten toe. Til de vijl op wonneer u maar de volgende tand要去. Vijl eerst alle tanden aan een kant, draai daarna de motorzaag om en vijl de tanden van de andere kant.

Vijl zo dat alle tanden even lang zijn. Wonneer de lengte van de snijtand slechts 4mm (5 / 32^ ) bedraagt, is de ketting versleten en moet ze verrangen worden.

ALGEMENE VEILIGHEIDSINSTRUCTIES

Algemeen betreffende het instellen van de snijdiepte

• Wonneer men de snijtanden slijpt, vermindert de tanddiepte (=snijdiepte). Om de maximum zaagcapaciteit te behouden, moet de dieptestellernok verlaagd worden tot de aanbevolen hoogte. Zie de instructies in het hoofdstuk Technische gegevens hoe groot de tanddiepte要去োn voor de ketting van uw motorzaag.

WAARSCHUWING! Een te große sniadjtieve vergroot het terugslagrisico van de ketting!

Afstelling van de tanddiepte

• Wanner de snijdiepie boord afgesteld, moeten de snijtanden net geslepen zich. We raden aan de snijdiepie bij te stellen na elkde derde kettingslijpbeurt. N.B.! Bij deze aanbeveling worden ervan uitgegaan dat de lenghte van de snijtanden Niet abnormaal afgevild werk.
• Om de snijdiepte in te stellen—heeft u een platte vrij en een dieptestellermal nodig. We raden u aan once vijlmal voor de tandtiepe te gebruiken, om de juiste maar voor de tandtiepe en de juiste hoek van de dieptestellernok te krijgen.

Leg de vijilmal over de zaagketting. Informatie over het gebruik van de vijilmal staat op de verpakking. Gebruik de platte vrij om het overschot van het deel van de dieptestellernok dat onder de mal uitkomt, weg te vrijden. De snijdiepte is correct als u geen wonderstand voelt wanner u de vrij over de mal haalt.

Ketting strekken

WAARSCHUWING! Een onvoldoende gestrekte ketting kan resulteren in het losraken van de ketting wat tot ernstige en zelfs dodelijke verwondingen kan leiden.

Hoe meer u de ketting gebruikt, hoe langer ze worden. Het is belangrijk dat u de snijuitrusting aan deze verandering aanpast.

Bij elke tankbeurt moet gecontroleerd worden de hetting voldoende gestrekt is. N.B.I. Even een neue hetting vereist een inrijperiode gedurende dewelke men vaker moet controlenen de hetting voldoende gestrekt is.

Algemeen geldt dat de ketting zo hard möglich gestrekt moet worden, maar nicht harder dan dat men ze manueel rond kan draaien.

• Maak de zaagbladmoeren los die het koppelingdekel/mettingrem vergrendelen. Gebruik de combisleutel. Draai de zaagbladmoeren met de hand zo vast möglichk.

• Til de zaagbladpunt op en strek de ketting door aan de kettingstrekschroef te draaien met behulp van de combisleutel. Strek de ketting tot hij Niet langer slap hangt aan de onderkant van het zaagblad.

• Gebruik de combisleutel en haal de zaagbladmoeren aan terwijl u tegelijerkertijd de zaagbladpunt omhoog houdt. Controller of het ketting gemakkelijk rond kan gedraaid worden met de hand en of hij niart hierbeneden hangt aan de onderkant van het zaagblad.

De plaats van de kettingstrekschroef is verschillend voor de once diverse modellen motorzagen. Zie de instructies

in het hoofdstuk Wat is wat?, waar wordt aangegeven waar hij op uw model zit.

Snijuitrusting smeren

WAARSCHUWING! Onvoldoende smeren van de snijuitrusting kan een breuk van de ketting veroorzaken wat tot ernstige en,zelfs dodelijke verwondingen kan leiden.

Zaagkettingolie

Zaagkettingolie要去en goede heching aan de motorzaagketting en tevens goede vloeie-eigenschappen hebben, of het nu een warmer zomer of een koude winter is.

Als fabrikant van motorkettingzagen hebben wij een optimale zaagkettingolie ontwikkeld die door zijn plantaardige basis bovendien biologisch afbreekbaar is. Wij raden het gebruik van once olie aan voor zowel een maximale levensduur van de motorzaagketting als voor behoud van het milieu. Als once zaagkettingolie neet verkrijgbaar is, bevelen wij gewone zaagkettingolie aan.

Gebruik nooit afvalolie! Deze is schadelijk voor uzelf, voor de machine en het milieu.

BELANGRIJK! Bij gegruik van plantaardige kettingolie, moet u de zaagketting demonteren en ketting en zaagbladgleuf schoonmaking, voor u ze langeijd opberget. Anders bestaat het risico dat de kettingolie oxideert, wat ertoe leidt dat de zaagketting stijf worden et het neuswiel van het zaagblad aanloopt.

Kettingolie bijvullen

• Al once motorkettingzaagmodellen haben automatische kettingsmering. Een eenaal modellen is ook leverbaar met verstelbare oliestroom.

• De tank voor de kettingolie en de brandstoffank zijn zo gedimensioneerd dat de brandstof op is voordat de kettingolie op is.

Deze veilgheidsfunctie vereistECHter wel dat men de juiste kettingolie gebrukt (met te dunne en dunvloeende olie raakt de kettingolietank leeg voor de brandstof op is),dat men once aanbevelingen met betrekking tot de carburateurinstelling volgt (met een te "magere"instilling gaat de brandstof langer mee dan de kettingolie) en dat men once aanbevelingen met betrekking tot de snijuitrusting volgt (een te lang zaagblad heefteer kettingolie nodig).

Controle van de gettingsmering

• Controller bij elk teankbeurt de kettingsmering. Zie de instructies in het hoofdstuk Smeren van het neuswiel van het zaagblad.

Hou de zaagbladpunt op ca. 20 cm (8 duim) op een vastlicht voorwerp gericht. Na 1 minuut draaien met 3/4 gas geven, moet er een duidelijkke ollerand te zien zich op het lichte voorwerp.

• Controller of het kettingoliekanaal van het zaagblad open is. Maak schoon indien nodig.

• Controller of de zaagbladgroef schoon is. Maak schoon indien nodig.

• Controller of het neuswiel van het zaagblad soepel draait en of de smeeropening van het neuswiel open is. Maak schoon en smeer indien nodig.

Als de kettingsmering Niet werkt na de bovenstaande controles en de bijbehorende maatregelen, moet u de motorkettingzaag maar uw serviceworkplaats brengen.

Kettingaandrijftandwiel

De koppelingtrommel is voorzien van een van de volgende kettingaandrijftandwielen:

A Spur-aandrijftandwiel (kettingaandrijftandwiel vastgesoldeerd op de trommel)
B Rim-aandrijftandwiel (vervangbaar)

Controleer regelmatig het slijtageniveau van het kettingaandrijf-tandwiel. Vervang het als het abnormalaal versleten is. Het kettingaandrijf-tandwiel要去 verrangen worden telkens men de ketting verwangent.

Naaldlager smeren

Beide soorten kettingpoelie's hebben een naaldlager aan de uitgaande as, dat regelmatig gesmeerd moet worden (1 keer per week). N.B.! Gebruik lagervet van goede kwaliteit of motorolie.

Slijtagecontrole van de snijuitrusting

Controller de ketting dagelijks:

• Of er zichtbare barsten in klinken en schakels+zijn.
• Of de ketting stijf is.
• Of klinken en schakels abnormaal versleten zijn.

Gooi de zaagketting weg als deze een of enkele van bovenstaande punten vertoont.

We raden aan een neue zaagketting te gebruiken om de slijtage van de ketting die u gebruikt te controlen.

Wanneer de lenghte van de snijtanden slechts 4 mm bedraagt, is de ketting versleten en moet ze verrangen worden.

Zaagblad

Controleer regelmatig:

• Of er braam zit op de buitenzijden van het zaagblad. Vijl weg indien nodig.

• Of de zaagbladgroef abnormaal versleten is. Vervang het zaagblad indien nodig.

• Als de zaagbladneus abnormaal of ongelijkmatig versleten is. Als er een "holte" ontstaat in waar de radius van de zaagbladneus ophoudt, was de ketting Niet voldoende gestrekt.

Voor een zo lang möglichke levensduur moet het zaagblad elke dag omgedraaid worden.

WAARSCHUWING! Het grootste gedeelte van de oncevallen met motorkettingzagen gebeurt wanner de kelting de gebruiker raakt.

Draag altijd persoonlijke veiligheidsuitrusting. Zie instructucties in het hoofdstuk "Persoonlijke veiligheidsuitrusting".

Voer geen taken uit waarvoor u zich nicht voldoende gekwalificeerd aesthetic. Zie instructies in de hoofdstukken Persoonlijke veiligheidsuitrusting, Maatregelen om terugslag te voorkomen, Snijuitrusting en Algemene werkinstructies.

Voorkom situates waar risico op terugslag bestaat. Zie instructies in het hoofdstub Veiligeheidsuitrusting voor de machine.

Gebruik de aanbevolen snijuitrusting en controllerer de condite waar ze zich bevindt. Zie instructies in het hoofdstub Algemene werkinstructies.

Controleer de werking van de veiligheidsonderdelen van de motorkettingzaag. Zie instructies in de hoofstukken Algemene werkinstructies en Algemene veiligheidsinstructies.

Monteren van zaagblad en ketting

WAARSCHUWING! Wanneer u aan de ketting werkt, moet u altijd handschoenen dragen.

Controleer of de kettingrem ontkoppeld is door de terugslagbeveiliging van de kettingremaar de voorste handvatbeugel te duwen.

Verwijder de zaagbladmoeren en het koppelingdeksel (kettingrem). Verwijder de transportbescherming (A).

A

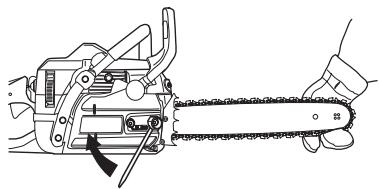

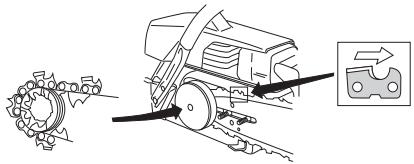

Monteer het zaagblad over de zaagbladbouteen. Plaats het zaagblad in deijkenste stand. Plaats de ketting over het kettingaandrijftandwiel en in de zaagbladgroef. Begin aan de bovenkant van het zaagblad.

Controller of de randen van de motorzaagschakels op de bovenkant van het zaagblad waar voren zijn gericht.

Monteer het koppelingdeksen en Zoek de kettingafstelpen in de opening van het zaagblad. Controller of de aanrijfschakels van de ketting op het aanrijftandwiel passen en of de ketting juist in de groef van het zaagblad zit. Draai de motorzaagbladmoeren met de hand vast.

Span de ketting door met behulp van de combisleutel de kettingspanschoef met de klok mee te schroeven. De ketting moet aangespannen worden tot ze Niet langer slap hangt aan de onderkant van het zaagblad.

De ketting is juist gespannen wanner ze nicht langer slap hangt aan de onderkant van het zaagblad en toch gemakkelijk met de hand kan worden voortbewogen. Hou de tip van het blad omhoog en draai de zaagbladmoeren met de combisleutel vast.

Op een neue ketting moet de kettingspanning vaak gecontroleerd worden tot de ketting goed "ingelopen" is. Controleer regelmatig de kettingspanning. Correct aangespannen kettingen given goede bedrijfsprestaties en hebben een lange levensduur.

Monteren van schorssteun

Voor het monteren van een schorssteun – neem contact op met uw serviceworkplaats.

Brandstof

Let op! Uw machine is uitergerust met een tweetaktmotor; gebruik steeds een mix van benzine met tweetaktolie. Om zeker te zijn van de juiste mengverhouding, is het erg belangrijk dat u de oliehoeveelheid steeds nauwkeurig afmeet. Als ukleine brandstofhoeveelheden mengt, hebben zichs kleine afwijkingen van de juiste oliehoeveelheid een groe invloed op de mengverhouding.

WAARSCHUWING! Zorg steeds voor een goede ventilatie bij het vullen en hantenen van brandstof.

Benzine

• Gebruik loodvrije of gelode benzine van een hoge kwaliteit.
  N.B.! Motoren voorzien van een katalysator要去en op een loodvrij benzine-oliemengsel lopen. Gelode benzine maakt de katalysator kapot en de werkung worden nihil. Een groene tankdop op motorzagen met katalysator geeft aan dat u alleen loodvrije benzine mag gebruiken.
• Het aanbevolen laagste octaangetal is 90 (RON). Indien u de motor gezrukt met benzine met een lager octaangetal dan 90, kan het zogenaamde pingelen voorkomen. Dit leidt tot een hogere motortemporatuur en hogere belasting van de lagers, wat ernstige schade aan de motor kan veroorzaken.
• Als men voortdurend met een hoog toerental werkkt (b.v. sneoien) is het aan te raden een hoger octaangehalte te gebruiken.

Milieubrandstof

JONSERED beveelt het gebruik van milieuvriendelijkke benzine aan (zogenaamde alkylaatbenzine), hetzij Aspen tweetaktbenzine hetzij milieubenzine voor viertaktmotoren gemengd met tweetaktolie zoals hieronder aangegeven. Let op dat het nodig kan zijn de carburateur af te stellen wonneer u van brandstof verandert (zie de instructies in het hoofdstuk Carburateur).

Inlopen

De eerste tien uur moet u voorkomen op een veel te hoog toerental te werkken.

Tweetaktolie

Voor de beste resultaten en prestaties, moet u JONSERED tweetaktolie gebruiken, die speciaal wordt gemaakt voor onsze luchtgekoelde tweetaktmotoren.

• Gebruik nooit tweetaktolie die bedoeld is voor watergekoelde buitenboardmotoren, zogenaamde outboardoil (aangeduid met TCW).
• Gebruik nooit olie bedoeld voor vier-takt motoren.
• Een lage oliekwaliteit of een te rijk olie/ brandstofmengsel kan de functie van de katalysator op het spel zetten en de levensduur verminderen.

Mengverholding

1:50 (2%) met JONSERED tweetaktolie.

1:33 (3%) met andere olie, gemaakt voor luchtgekoelede tweetaktmotoren, geklassificiererd voor JASO FB/ISO EGB.

Benzine, liter	Tweetaktolie, liter
	2% (1:50)	3% (1:33)
5	0,10	0,15
10	0,20	0,30
15	0,30	0,45
20	0,40	0,60

Mengen

• Meng de benzine en olie altiqid in een schone jerrycan die goedgekeurd is voor benzine.
• Begin altijd met de helft van de benzine die gemengd moet worden erin te gieten. Giet er daarna de gehele oliehoeveelheid bij. Meng (schud) het brandstofmengsel. Giet er de resterende hoeveelheid benzine bij.
• Meng (schud) de brandstofhoeveelheid goed voor u de brandstoffank van de machine vult.
• Meng Niet meer brandstof dan voor max. 1 maand nodig is.
• Als u de machine gedurende een langerearend het nicht gebruikt, moet u de brandstoftank leeg maken en hem schoonmakers.

Kettingolie

• Als smeermiddel raden we een speciale olie aan (kettingsmeerolie) met goede adhesie.

• Gebruik nooit gebruiktke olie. Dit kan de oliepomp, het zaagblad en de ketting beschadigen.
• Het is belangrijk het juiste olietype te gebruiken in verhouding tot de luchttemperatuur (juiste viscositeit).

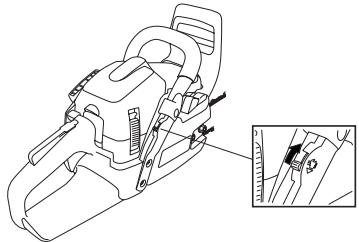

• Bij temperaturen onder 0^ worden bepaalde oliesoorten minder visceus. Dit kan de pomp overbelasten en de componenten van de pomp beschadigen.
• Neem contact op met uw dealer voor het kiezen van de juist kettingolie.

Tanken

WAARSCHUWING! Om het risico op brand te verminderen, moet u de volgende voorzorgsmaatregelen nemen:

Rook nicht en plaats ook geen warm voorwerp in de buurt van de brandstof.

Stop de motor en LAST hem voor het tanken enkele minuten afkoelen.

Open de dop van de tank voorzichtig
wanner u wilt tanken zodat eventuele
overdruk langzaam verwijdnt.

Draai de dop van de tank goed vast na het tanken.

Verwijder de machine steeds van de tankplaats, voor u de motorzaag start.

Maak de dop van de tank en de directe omgeving goed schoon. Maak de brandstof- en kettingolietanks regelmatig schoon. Het brandstofffilter要去 minstens eenkeer per Jaar verrangen worden. Verontreinigung in de tank kannen defectenveroorzaken. Zorg ervoor dat de brandstoff goed gemengd is door de jerrycan voorzichtig te schudden voor u de tank vult. De volumes van de kettingolie- en brandstoffbanks zijn goed op elkaar

afgestemd. Vulkaarom de kettingolie- en de brandstoffank altijd op hetzelfde tijdstip.

WAARSCHUWING! Brandstof en brandstofdampen zijn uiterst brandgevaarlijk. Wees voorzichtig bij het hanteren van brandstof en kettingolie. Vergeet het brand-, explosie- en inademingsgevaar Niet.

Tank nooit wanneer de motor van de machine loopt.
Zorg voor een goede ventilatieijdens het tanken en het Mengen van brandstof (benzine en 2-takt olie).

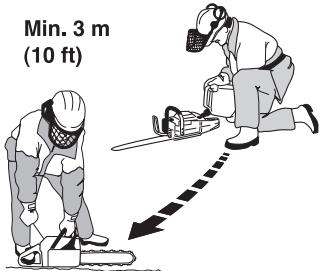

- Verplaats de machine ten minste 3 m van de tankplaats voor u de motor start.

• Start de machine nooit:

1 Als u brandstof of hettingolie op de machine heeft gemorst. Neem alle gemorste brandstof af en laat de benzineresten verdampen.
2 Als u brandstof op uzelf of op uw kleding gemorst heeft, trek schone kleding aan. Was de lichaamsdelen die in contact+zijn geweest met brandstof. Gebruik water en zoep.
3 Als de machine brandstof lekt. Controller de tankdop en de brandstoffleidingen regelmatig op lekkage.

WAARSCHUWING! Gebruik nooit een machine met zichtbare beschadigungen aan bougiebescherming en ontstekingskabel. Er bestaat een risico van vonkvorming, wat brand kan veroorzaken.

Transport en opbergen

Berg de motorkettingzaag en de brandstof zo dat eventuelle lekkage en dampen Niet in contact kennen komen met vonden of vlammen. Bijvoorbeeld elektrische machines, elektrische motoren, stopcontacten/schakelaars, verwarmingsketels e.d.
- De brandstof moet in waarvoord bedoelde en goedgekeurde tanks worden bewaard.
- Bij opslag van langere duur en transport van de motorkettingzaag moeten de brandstof-en zaagkettingolietanks worden geleegd. Vraag bij uw tankstation de gemeente waar u de afgetapte brandstof en kettingolie kwijt kan.
- De transportbescherming van de snij-ultrusting要去ijdens transport of opslag van de machine altiend aangebracht zich, om abusievelijk contact met de scherpe ketting te vermijden. Ook een ketting die nicht beweegt, kan ernstig letsel toebrengen aan de gebruiker of andere Personen, die de ketting aanraken.
Zet de machine vastijdens transport.

Opslag voor langearend

Leeg de brandstof- en olietanks op een goed geventileerde plaats. Bewaar de brandstof in goedgekeurde jerrycans op een veilige plaats. Monteer de zaagbladbescherming. Maak de machine schoon. Zie instructies in het hoofdstuk Onderhoudsschema.

Zorg ervoor dat de machine goed is schoongemaaakt en dat een volledige servicebeurt is gegeven voor een langeperiode van stallig.

Starten en stoppen

WAARSCHUWING! Voor het starten moet u rekening houden met de volgende punten:

De kettingrem moet geactiveerd zijn wanneer de motorzaag worden gestart, om het risico van contact met de draaiende ketting bij de start te verminderen.

Start de motorkettingzaag nooit zonder da zaagblad, ketting en alle kappen gemonteerd zijn. Anders kan de koppeling losraken en persoonlijk letsel veroorzaken.

Plaats de machine steeds op een stabiele ondergrund. Zorg ervoor dat u stevig staat en dat de ketting nicht in contact kan komen met een voorwerp.

Hou onbevoegden uith het werkgebied.

Koude motor

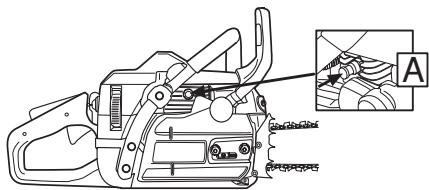

Starten: De kettingrem moet geactiveerd zijn wanneer u de motor start. Activeer die rem door de terugslagbescherming hier voren te brengen.

Ontsteking; choke: Zet de chokehendel in de chokestand. De stopschakelaar za dan automatisch in de startpositie worden gezet.

Startgas: De gecombineerde choke/startgaspositie wird verkreten door de hendel in de chokestand te zetten.

Als de machine uitgerust is met een decompressieklep (A): Druk de klep in om de druk in de cilinder te verminderen en om zo het starten van de machine te vergemakkelijnen. De decompressieklep要去ijd gebrukt worden bij het starten. Wanner de machine

gestart is, daß de klep automatischtering nuar de beginpositie.

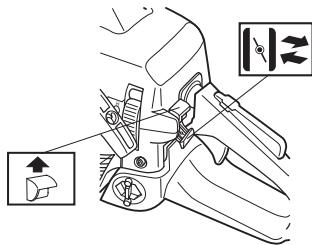

Warme motor

Volgdezelfdestartprocedurealsvoordekoude motor,
maarzonderdechokehendineldechokestandzetzen.
Destartgasstandwordtverkregende chokehendel
indechokestandzetzenenhemerugindetruken.

Starten

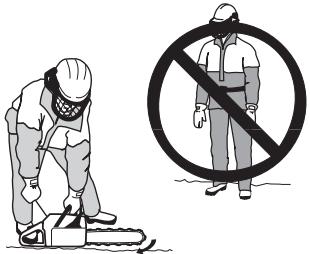

Grijp het voorste handvat beet met uw linkerhand. Plaats uwrechtervoet op het onderste van het achechterste handvat en druk de motorzaag op de grond. Grijp de starthendel beet, en trek met uwrechterhand langzaam aan het starterkoord tot u waarstand voelt (starthaken gripen in) en trek daarna eenpeer kaar snel en kort. Wikkel het startkoord nooit rond uw hand.

N.B.! Trek het starterkoord Niet volledig uit en LAST de starthendel Niet zomaar los wanner het volledig uitgetrokken is. Dit kan tot beschadigingen van de machine leiden.

Druk de chokehendel onmiddellijik in wanner de motor ontsteekt, en herhaal de startupogenen tot de motor start. Wanner de motor start, geef snel vol gas en het startgas worden automatisch uitgeschakeld.

Omdat de kettingrem nog steeds geactiveerd is moet het toerental van de motor zo snel möglichk terug maar nullast, wat u bereikt door de gasvergrendeling snel UIT te

schakelen. Daardoor voorkomt u onnodige slijtage van koppeling, koppelingsstrommel en remband.

Let op! Reset de kettingrem door de terugslagbescherming terug te brengen aan de handvatbeugel. De motorkettingzaag is dan klaar voor gebruik.

WAARSCHUWING! Langdurige inademing van de uiltaatgassen van de motor, kettingolienevel en stof van zaagsel kan een gezondheidsrisico vormen.

• Start de motorkettingzaag nooit zicher dat zaagblad, zaagketting en alle kappen correct gemonteerd zich. Zie de instructies in het hoofdstuk Monteren. Wanneer zaagblad en ketting Niet op de motorzaag zich gemonteerd, kan de koppeling losraken en ernstig letsel veroorzaken.

• De kettingrem要去 geactiveerd zich wanner u de motorzaag start. Zie instructies onder het hoofdstuk Starten en stoppen. Gebruik nooit de valstart voor de motorzaag. Deze methode is zeer gevaarlijk,ondat u makkelijk de controle over de motorzaag kutverliezen.

• Start de machine nooit binnenshuis. Vergeet Niet dat het gevaarlijk is om de uitlaatgassen van de motor in te ademen.

• Controller de omgeving en vergewis u ervan dat er geen risico bestaat dat mensen de dieren in contact komen met de snijuitrusting.

• Hou de motorzaag aktijd met beiden handen beet. Hou uw rechterhand op de weiterhandgreep en uw linkerhand op de voorhandgreep. Alle gebruikers, zowel rechts- als linkshandigemooten deze grep gebruiken.Hou stevig vast zodat uw duimen en vingers de handgerepen van de motorzaag omsluiten.

Stoppen

U stopt de motor door het stopcontactaar stopstand te schuiven.

Voor ieder gebruik:

1 Controller of de kettingrem goed werkt en nicht beschadigd is.
2 Controller of de awhilee rechterhandbescherming nicht beschadigd is.
3 Controller of de gashendelvergrendeling goed werkten nicht beschadigd is.
4 Controller of het stopcontact goed functioneert en onbeschadigd is.
5 Controller of alle handvatten vrij van olie zich.
6 Controller of het trillingsdempingssysteme goed werkt en Niet beschadigd is.
7 Controller of de geluidemper goed vast zit en nicht beschadigd is.
8 Controller of alle onderdelen van de motorkettingzaag vastgedraaid zich en dat ze nicht beschadigd zich en ontbreken.
9 Controller of de kettingvanger op+zijn plaatz it en nicht beschadigd is.
10 Controller de kettingspanning.

Algemene werkinstructies

BELANGRIJK!

In dit hoofdstuk nemen we de basisveiligheidsregels voor het werkken met een motorkettingzaag door. Deze informatatie kan nooit de kennis verrangen die een vakman via opledingen en praktische ervaring heeft verworven. Wanner u in een situatie belandt waarin u Niet goed weet hoe u verder te werk要去 gaan,要去 u een expert raadplegen. Wend u tot uw dealer, uw serviceworkplaat s ofen ervaren motorkettingzaaggebruiker. Vermijd gebruik waarvan u vindt dat u Niet voldoende gekwalificeerd bent!

Voor u de motorkettingzaag gaat gebruiken, moet u weten wat terugslag is en hoe dit voorkomen kan worden. Zie instructies in het hoofdstuk Maatregelen die terugslag voorkomen.

Voor u de motorkettingzaag gaat gebruiken moet u begrijpen wat het verschil isussen zagen met de onderkant en zagen met de bovenkant van het zaagblad. Zie de instructies in het hoofdstuk Maatregelen om terugslag te voorkomen en De veiligheidsuitrusting van de machine.

Draag algtd persoonlike veriligeidsuitrusting. Zie instructies in het hoofdstuk "Persoonlike veriligeidsuitrusting".

Basisveiligheidsregels

1 Controller de omgeving:
- Om ervoor te zorgen dat u de contrôle over uw machine Niet kurz verliezen vanwege omstanders, dieren of een andere reden.
- Om te voorkomen dat omstanders en dieren in contact komen met de ketting of geraakt worden door de vallendeBoom en gewond raken.

N.B.! Volg de hierboven genoemde puntenaar gebruik de motorkettingzaag nooit als u niet de mogelijkheid heeft om hulp in te roepen in geval van een ongeval.

2 Gebruik de motorkettingzaag nicht in ongunstige weersomstandigheden. B.v. bij dichte mist, hevige regen, harde wind, hevige koude enz. Werken in slechte weersomstandigheden is vermoeiend en kan tot gevaarlijke situatuies leiden, zo kan de grond glad zijn, de wind de valrichting van de boom beinvloeden enz.

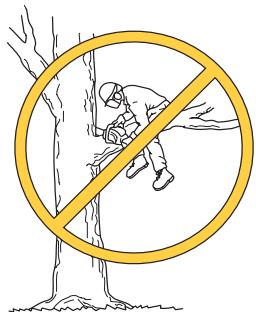

3 Wees extra voorzichtig bij het afzagen vankleine takken en zaag Niet in struiken (=veel kleine takken tegelijkertijd). Kleine takken kanne na het afzagen vastraken in de ketting, in uw gezicht e.d. geslingerd worden en ernstige verwondingen verroorzaken.

4 Zorg ervoor dat u veilig kutn gaan en staan. Controleer of er eventuele hindernissen juices als u onverwacht snel moet kutnen wegkomen (wortels, stenen, takken, kuiilen, greppels enz.). Wees extra voorzichtig wanneer u op hellend terrein werkct.

5 Wees extra voorzichtig wanner u in bomen zaagt die gespannen zijn. Een gespannen boom kan zowel voor als na het doorzagen in+zijn normale stand terug vliegen. Als u op de verkeerde plaat saaat of de inkening op de verkeerde plaat maakt, kan dit ertoe

leiden dat de boom u of de machine raakt zodat u de controle verliest. In beiden gevallen kurz u ernstig gewond raken.

6 Wanneer u zich verplaatst moet de ketting vergrendeld worden met de kettingrem en moet de motor uitgeschakeld worden. Draag de motorkettingzaag met het zaagblad en de ketting maarchter gericht. Als het om een langere verplaatsing gaat, moet u de zaagbladbescherming gebruiken.

7 Wonneer u de motorzaag op de grond plaatst,要去 u de ketting met de kettingrem blokkeren en ervoor zorgen dat u de machine in de gaten kurz honden. Als de motorzaag een langere tjid "geparkeerd" worden, moet u de motor uitzetten.

WAARSCHUWING! Soms komen er snippers vast te zitten in het koppelengdeksel waardoor de ketting vastloopt. Zet de motor altiijd uit voordat worden begonnen met schoonmaking.

Basisregels

1 Door te begrijpen wat terugslag is en hoe hetveroorzaakt worden, kutn u het verrassingseffect reduceren of elimineren. Het verrassingseffect verhoogt het ongevalsrisico. De meeste terugslagen zich Klein, maar sommige{kunnen bliksemnel en ergkrachtig zich.
2 Hou de motorzaag aktijd stevig vast met uw rechterhand op hetijkenste handvat en uw linker handvat op het voorste handvat. Plaats uw duimen en vingers rond de handvatten. Ledereen, of men nu rechts- of linkshandig is, moet de motorzaag op deze manier vastgrijpen. Want dit is de Beste greedom het terugslageffect te reduceren en de controle over de motorzaag te behouden. Laat de handvatten nicht los!

3 De meeste terugslagongevallen gebeuren bij het snoeien. Zorg ervoor dat u stevig staat en dat er niets

op de grond ligt waarover u kurz struikelen of uw evenwicht kurz verliezen.

Door onoplettendheid kan de terugslagrisico-sector van de motorzaag onopzettelijk een tak, een boom in de buurt of een ander voorwerp raken, en terugslag verroorzaken.

Zorg dat u controle over het werkstuk heb. Als de stukken, die u zaagt, Klein enlicht zich hunken ze in de ketting vastraken enaar u geworpen worden. Al hoeft dit op zich nicht gevaarlijk te zijn, u kurz erdoor verrast worden en de contrôle over de zaag verliezen. Zaag nooit opgestapelde stammen of takken zonder ze eerst ut elkaar te trekken. Zaag slechts een stam of een stuk per keer. Verwijder de afgezaagde stukken om uw werkterrein veilig te houden.

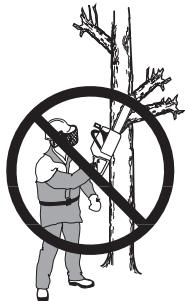

4 Gebruik de motorzaag nooit hoger dan schouderhoogte en zaag Niet met de tip van het zaagblad. Zaag nooit wanneur u de motorzaag slechts met een hand vasthoudt!

5 Om volledige controle te hebben over uw motorkettingzaag is hetoodzakelijk dat u stabel staat. Werk nooit terwijl u op een trap staat, hoog in

een boom of opplaatsen waar u geen stabiele ondergrond hebt om op te staan.

6 Zaag met een hoge kettingsnelheid, d.w.z. met volgas.
7 Wees extra voorzichtig wanner u met de bovenkant van het zaagblad zaagt, d.w.z. wanner u van de onderkant van het zaagvoorwerp zaagt. Dit worden zagen met duwende ketting genoemd. De ketting duwt de motorzaag danaar achteren aan der gebruiker toe. Wanner de ketting beklemd raakt, kan de motorzaagaarachterenaaru toe worden geworpen.

8 Als de gebruiker deze duwende beweging nicht pareert, bestaat het risico dat de motorzaag zo ver waarchyter wordt geduwd dat dererugslagriscosector van het zaagbland het enige contact met de boom vormt, wat tot terugslag leidt.

Met de onderkant van het zaagblad zagen, d.w.z. van de bovenkant van het zaagvoorwerp waar beneden, worden zagen met trekkende ketting genoemd. Dan worden de motorzaag maar deBoom getrokken en de voorkant van de motorzaaghuis vormt dan een naturulijke steun tegen de stam. Bij zagen met trekkende ketting hebelt gebruiker meer controle over de motorkettingzaag en waar de terugslagriscsector van het zaagblad zich bevindt.

9 Volg de vijl- en onderhoudsinstructies voor het zaagblad en de ketting. Als u het zaagblad en de ketting verrangent, mag slechts eén van de door ons aanbevolen combinaties gelebruikt worden. Zie instructs in de hoofdstukken Snijutrusting en Technische gegevens.

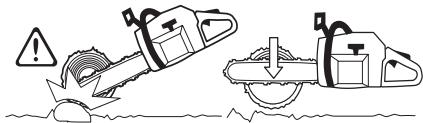

Basistechniek zagen

WAARSCHUWING! Gebruik nooit een motorzaag door hem met een hand vast te houden. U kunt een motorzaag nicht veilig controlleren met een hand. Hou de handgrepen.altijd met bevide handen stevig vast.

Algemeen

• Geef altijd volgas bij het zagen!
• Laat de motor na elke zaagsnede stationair draieren (als de motor langdurig op volle toeren draait zonder dat hij belast worden, d.w.z. zonder de waarstand die de motor bij het zagen via de ketting ondervindt, kan dit tot ernstige beschadigingen van de motor leiden).
• Vanaf de bovenkant zagen = met "trekkende" hetting zagen.
• Vanaf de onderkant zagen = met "duwende" ketting zagen.

Zagen met een "duwende" ketting betekent een groter risico op terugslag. Zie instructies in het hoofdstuk Maatregelen die terugslag voorkomen.

Benamingen

Zagen = Algemene benaming voor zagen door hout.

Snoeien = Takken van een geveldeBoom afzagen.

Splijten = Wonneer het voorwerp dat u door/af wilt zagen afbreekt voor u de hele zaagsnede aangebracht hebft.

Voor het zagen要去 rekening houden met vrij erg belangrijke factoren:

1 De snijuitrusting mag Niet vastgeklemd worden in de motorzaagsnede.

2 Het zaagvoorwerp mag Niet splijten.

3 De ketting magijdens en na het zagen Niet in contact komen met de grond of een ander voorwerp.

4 Bestaat er risico op terugslag?

5 Kunt u op deze grond en in deze omgeving veilig gaan en staan?

Dat de ketting worden vastgeklemd of dat het zaagvoorwerp split is te wijten aan twee oorzaken: welke steun het zaagvoorwerp voor en na het zagen heeft en of het zaagvoorwerp onder spanning staat.

De erder genoemde ongewenste verschijnselen konnen in de meeste gevallen voorkomen worden door het zagen in twee stappen uit te voeren: vanaf de boven- en de onderkant. Het gaat erom de "wil" van het zaagvoorwerp om de ketting vast te klemmen of te splijten, te neutraliseren.

BELANGRIJK! Als de ketting wordt vastgeklemd in de motorzaagsnede: schakel de motor uit! Probeer de motorkettingzaag Niet los te trekken. Als u dit doekt sunt u zich verwonden aan de ketting wonneer de motorzaag plotseling loskomt. Gebruik een hefboom om de motorkettingzaag los te make.

Hieronder volgt een theoretische beschrijving van hoe de meeste voorkomende situatuies waarmee de gebruiker van een motorkettingzaag te makek krijt, gezendeerd要去en worden.

Snoeien

Bij het snoeien van dikkere takken moet mendezelfde principes toepassen als bij het zagen.

Zaag moeilijke takken stukje voor stukje af.

Zagen

WAARSCHUWING! Probeer nooit te zagen in stammen als ze opgestapeld liggen of wanneer eenaar stammen dicht bij elkaar liggen. Dergelijk handelwijzen vergroten het risico van terugslag aanzienlijk, wat kan leiden tot ernstig of levensbedreigend letsel.

Als u een stapel stammen heeft,要去 iedere stam die u wilt zagen, van de stapel af, op een zaagbok of -tafel worden gelegd en apart worden doorgezaagd.

Verwijder de doorgezaagde stukken uit het werkterrein. Door ze in het werkterrein te lately litgen, vergroot u zowel het risico om per ongeluk terugslag te krijgen als het risico om uw balans te verliezen verwijl u werkct.

De stam ligt op de grond. Er bestaat geen risico dat de ketting worden vastgeklemd of dat de stam splijt. Het risico dat de ketting na het doorzagen de grond raakt, isECHTER wel groot.

Zaag van bovenaarbeneden door de hele stam.Wees voorzichtig op het einde van de motorzaagsnede zodat u voorkomdt de ketting de grond raakt. Blij vol gas reven aan wees bereid om te reageren indien dit nodig moctn zich.

Als dit möglich is (kan de stam geroteerd worden?) zaag de stam dan voor 2/3 door.

Roteer de stam zo dat de resterende 1/3 van bovenaf kunt zagen.

De stam worden aan een kant ondersteund. Groot risico op splijten.

Begin met van onder maar boven te zagen (ca. 1/3 van de stam diameter).

Zaag de stam daarna van bovenaar beneden door zodate twee zaagsneden elkaar ontmoeten.

De stam worden aan beiden kanten ondersteund. Groot risico dat de ketting worden vastgeklemd.

Begin met van onder maar boven te zagen (ca. 1/3 van de stam diameter).

Zaag de stam daarna van bovenaar beneden door zodate twee zaagsneden elkaar ontmoeten.

Veltechniek

BELANGRIJK! Voor het vellen van een boom is veel techniek vereist. Een onervaren motorkettingzaaggebruiker mag geen bomen vellen met de motorzaag. Voer nooit taken uit waarvoor u niet voldoende gekwalificeerd bent!

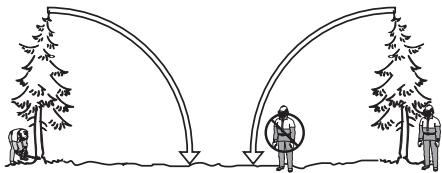

Veiligheidsafstand

De veiligheidsafstandussen de boom die gemeld zal worden en de dichtstbijzindweerkplek moet ten minste 2 1/2 boomlengtes bedragen. Zorg ervoor dat niemand zich voor eenijdens het vellen in deze "risicozone" befind.

Velichting

Bij het vellen van bomen is het de bedoeling dat de boom zo geveld worden dit het snoeien en het doorzagen van de geveldeBoom in zulk "eenvoudig" terrein als möglichk kan gebeuren. U要去r ereilig kunnen gaan en staan.

Nadat u bepaald heeft in welke richting u wilt dat de boom valt, moet u ook beoordelen wat de natuurlijke valrichting van de boom is.

Die wordt bepaald door de volgende factoren:

Helling

Hoe gebogen de boom is
Windrichting
Takkenconcentratie
Eventueel gewicht van de sneeuw op de boom
- Obstakels binnen de reikwijdte van deBoom: bijv. andere bomen, elektriciteitsleidingen, wegen en gebouwen.
- Kijk waar schade of rot in de stam, waardoor het waarschijnlijk is dat deBoom breekt en valt voordat u dit verwacht.

Na deze beoordeling kan men gedwongen zich om deBoom in zich naturuurlijke richting te lately vallen odomat blijktdat het onmogelijk of te gevaarlijk is om te proberen deboom in die gewennen streichting te lately vallen.

Een andere belangrijke factor, die geen invloed heeft op de valrichting, maar wel belangrijk is voor uw persoonlijke verilgheid, is dat u moet controleren of de boom geen beschadigde of "dode" takken heeft die af+kunnen breken en u kunnen verwonden.

In de eerste plaat smoet voorkomen worden dat de vallendeBoomvastraakt in een andere boom.Het is erg gevaarlijk om zoin vastgeraakte boom op de grond te krigen en het oncegalsrisico is erg groot.Zie instructies in het hoofdstuk Hanteren van een misluktpe poging.

BELANGRIJK! Op kritieke velmomenten要去 den gehoorbescherserm direct na het voiltooven de motorzaagwerkzaamheden opgeklapt worden, zodate u geluiden en waarschuwingssignalen kutn opmerken.

Onderste gedeelte van de stam snoeien en vluchtweg

Haal altijd tot schouderhoogte de takken van de stam. Het is het veiligst van onder maar boven te werkken en de stam tussen u en de motorkettingzaag te houden.

Verwijder de vegetatie rond de boom en controllerer of er eventuele hindernissen (stenen, takken, kuilen enz.) zijn zodate u gemakkelijk weg kunt komen wonneer de boom begint te vallen. De vluchtweg moet in een hoek van circa 135^ (schuin achefterwaarts) gegenover de geplande valrichting liggen.

1 Risicozone
2 Vluchtweg
3 Velrlichting

Vellen

WAARSCHUWING! We raden invlodoende gekwalificeerde gebruikers ten sterkste af bomen te vellen met een zaagbladlengthe die kleiner is dan de stam diameter!

Het vellen geleburt met drie zaagsneden. Eerst maakt men een inkeping die bestaat uit een bovenste inkeping en een onderste inkeping, en daarna worden het vellen beeindigd met een zaagsnede. Door de inkepingen en de motorzaagsnede op de juisteplaats aan te brengen, kan men de valrichting erg nauwkeurig sturen.

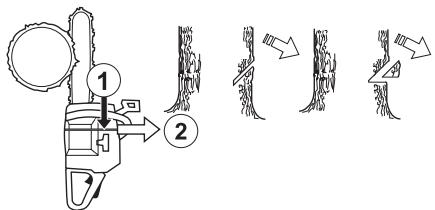

Inkeeping

Bij het aanbrengen van de inkeping begint men met de bovenste inkeping. Kijk langus de velrichtpunten (1) op de zaag maar een doel verderop in het terrein, waar u wilt dat de boom neervalt (2). Sta aan de rechterkant van de boom, awhile daag, en zaag met trekkende ketting.

Breng daarna de onderste inkening aan zodate die eindigt waar de bovenste inkening eindigt.

De inkepingsdiepte moet 1/4 van de stam diameter bedragen en de hoek tussen de bovenste en de onderste inkening ten minste 45^

De beide inkepingen ontmoeten elkaar op de inkepinglijn. De inkepinglijn要去 volkommen horizontaal liggen en tegelijkkertijd een rechte hoek (90^) vormen met de gekozen valrichting.

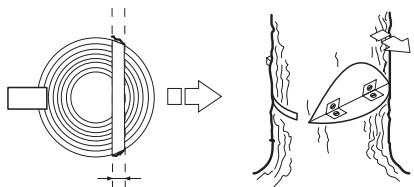

Zaagsnede

De motorzaagsnede worden aangebracht vanaf de andere kant van de boom en moet volkommen horizontally liggen. Sta links van deBoom en zaag met trekkende fetting.

Breng de motorzaagsnede ca. 3-5 cm (1,5-2") boven de horizontale lijn van de inkeping aan.

Stek de schorssteun (indien deutsche gemonteerd is) ache ter h scharnierstuk. Zaag met vol gas en duw de ketting/het zaagblad langzaam in deBoom. Let op of de boom nicht in eenrichting beweegt die tegenovergesteld is aan de gekoenz valrichting. Breng zodra de snijdiepie dit toelaat, een velwig of een breekijzer aan in de motorzaagsnede.

De motorzaagsnede moet parallel met de inkepinglijn beeindig worden zodate afstandussen beiden tenminste 1/10 van de stam diameter bedraagt. Het Niet doorgenzaagde gedeelte worden scharnierstuk genoemd.

Het scharnierstuk doet Dienst als scharnier en stuart derichting van de vallende boom.

Als het scharnierstuk teklein is of doorgezaagd is of als de inkeping of de motorzaagsnede verkeerd geplaatst zich, kan men alle controle over de valrichting van de boom verliezen.

Wanneer de motorzaagsnede en de inkening klaar+zijn, moet de boom uit zichzelf beginnen te vallen of met behulp van de velwig of het breekijzer.

We raden aan een zaagbladlengte te gebruiken die groter is dan de stam diameter van de boom, zatat de zaagsnede en de inkeping aangebracht hunnen worden met een zogenaamde "enkelvoudige snede".Zie de instructies in het hoofdstuk Technische gegevens welke zaagbladlengtes wij aanbevelen voor uw motorkettingzaag.

Er zijn methodes om bomen te vellen met een stam diameter die groter is dan de zaagbladlengthe. Bij deze methodes is het risico dat de terugslagrisico-sector van het zaagblad in contact komt met een voorwerp erg groot.

Hanteren van een mistrukte poging

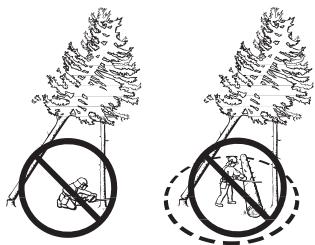

"Vastgeraakte boom" omlaag halen

Het is erg gevaarlijk om zoin vastgeraakte boom op de grond te krijgen en het ongevalsrisico is erg groot.

Probeer de boom die ergens opgevalten is nooit maar beneden te zagen.

Werk nooit binnen het risicogebied van bomen die vast hangen in een andere boom.

De veiligste methode is een takel gebruiken.

Gemonteerd op een trekker

• Draagbaar

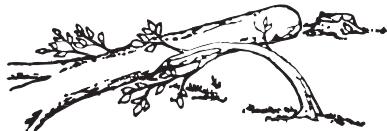

Bomen en takken zagen die onder spanning staan

Voorbereidingen: Beordeel in welke richting de bomen/ takken gespannen zijn en waar het breekpunt (d.w.z. het punt waar de boom/tak zou breken als hij nog meer gespannen zou worden) zich befindt.

Beoordeel hoe u de spanning het best kutn wegemen en of u dit zich kidd. In extra gecompliceerde situatuies is de enige veilige methodegen motorkettingzaag te gebruiken en een takel te gebruiken.

In het algemeen geldt:

Sta zo dat u Niet het risico loopt geraakt te worden door de boom/tak wanneer de spanning worden weggenomen.

Maak eén of meerdere sden op of in de buurt van het breekpunt. Zaag zo diep en breng zoveel sden aan als

nodig is om de spanning in de boom/tak voldoende weg te nemen zodate de boom/tak "afbreekt" bij het breekpunt.

Zaag een voorwerp dat onder spanning staat nooit hebelaal door!

Wanner u de boom/tak moet doorzagen, maakt u twee of drie snedes van 3-5 cm diep met 3 cmussenruimte.

Zaag cervolgens steeds dieper tot de spanning van de boom/tak verdwijnt.

Zaag de boom/tak cervolgens vanaf de andere kant door, nadat de spanning eraf is.

Maatregelen die terugslag voorkomen

WAARSCHUWING! De terugslag kan bliksemsnel, plotseling en.krachtig+zijn en kan ertoe leiden dat de motorzaag,het zaagblad en de ketting tegen de gebruiker sloan. Als de ketting in beweging is wanner ze de gebruiker raakt, kan dit tot ernstige en zelfs dodelijke verwondingen leiden. Het is moodzakelijk om te begrijpen waardoor terugslag worden veroorzaakt en hoe terugslag voorkomen kan worden door voorzichtig en op de juiste manier te werken.

Wat is terugslag?

Terugslag is de benaming van een plotselinge reactie waar bij de motorzaag en het zaagblad terugslaan van een voorwerp dat geraakt werden door de terugslagriscsector van de zaagbladpunt.

Terugslag geleurt altijd in de richting van het zaagbladoperverslak. Meestal slaan de motorzaag en het zaagblad omhoog enaar achteren aan de gebruiker toe. Maar dit kan ook in andere richtingen zich, affhankelijk van de positie waarin de motorzaag zich bevindt op het

ogenblick dat de terugslagrisico-sector in contact komt met een voorwerp.

Terugslag vindt uitsluitend plaats wanner de terugslagrisico-sector van het zaagblad in contact komt met een voorwerp.

Snoeien

WAARSCHUWING! De meeste terugslagongevallen geleuren bij het snoeelen. Gebruik de terugslagrisosector van het zaagblad Niet. Wees uiterst voorzichtig en vermij dat de punt van het zaagblad in contact komt met de stam, andere takken of voorwerpen. Wees uiterst voorzichtig met takken die op spanning staan. Ze+kennen aanu terugveren en ertoe leiden dat u de controle verliest, wat letsel kanveroorzaken.

Zorg ervoor dat u veilig kunt gaan en staan! Werk vanaf de linkerkant van de stam. Werk zo zich möglich bij de motorkettingzaag voor een zo goed möglichke controle. Indien möglichk moet u het gewicht van de motorkettingzaag op de stam lately rusten.

Verplaats u uitsluitend wanner de stam zich:tussen u en de motorkettingzaag befindt.

Stam van gevelde boom doorzagen

Zie instructies in het hoofdstuk Basistechniek zagen.

Algemeen

De gebruiker mag alleen die onderhouds- en servicewerkzaamheden uitvoeren die in deze gebruksaanwijzing worden beschreiben.

BELANGRIJK! Al het overige onderhoud dat Niet in dit handboek worden genoemd要去uitgevoerd worden door een erkende werkplaats (dealer).

Carburatustrinstelling

Afhankelijk van de geldende milieu- en emissiewetgeving is uw motorzaag uitgerust met eenuitslagbegrenzer op de stelschroeven van de carburateur. Deze beperken de instelmogelijkheden tot maximaal een 1/2 slag.

Uw Jonsered-product is geconstrueerd en gemaakt volgenspecificats, die de schadelijkeuitlaatgassen reduceren.

Werking

• Via de gasklebediening stuart de carburateur het toerental van de motor. In de carburateur worden brandstof en lucht vermingd. Dit(APengel (brandstof/ Iucht) kan worden afgesteld. Om het maximum vermogen van de machine te konnen benutten, moet de afstelling correct zijn.
• De werkung van de katalysator is o.a. afhankelijk van een correct afgestelde carburateur. Volg de onderstaande instructies en gebruik een toerenteller als hulpmiddel.
• Afstellen van de carburateur houdt in dat de motor worden aangepast aan plaatselijke omstandigheden, b.v. klimaat, hoogte, benzine en soort 2-taktolie.

• De carburateur heeft drie afstelposities:

• L = Lage toeren-naald

• H = Hoge toeren-naald
• T = Stelschroef voor stationair draaien

• Met de L- en de H-naalden worden de gewenste brandstofhoeveelheid afgesteld in functie van de

luchtstroom die de opening van de gasklebediening toelaat. Door de schroeven met de klok mee te draaien worden het lucht/brandstofmensel armer (minder brandstof) en door ze gegen de klok in te draaien, worden het lucht/brandstofmensel rijker (meer brandstof). Een armer mensel geeft een hoger toenental en een rijker mensel een lager toenental.
- De T-schroef regelt de positie van de gasklebediening bij stationair draaien. Als de T-schroef met de klok mee wordt gedraaid, krijgt men een hoger stationair toenental en als ze degre de klok in wordt gedraaid, een lager stationair toenental.

Basisafstelling en inrijden

Tijdens het testen in de fabrik verwont de basisafstelling van de carburateur uitgevoerd. De eerste tienaar要去 u voorkomen op een veel te hoog toerental te werken.

N.B.! Als de ketting roteert bij stationair toerental moet de T-schroef gegen de klok in gedraaid worden tot de ketting stocht.

Aanbevolen stationair toerental: 2700 omw./min.

Fijnafstelling

Wanner de machine "ingereden" is, moet de fjnafstelling van de carburateur uitgevoerd worden. Ze要去 uitgevoerd worden door een gekwalificeerdeskundig persoon. Eerst worden de L-naald, dan de T-schroef voor het stationair toerental en tenslotte de H-naald afgesteld.

Vervangen brandstofsoort

Een neue fijnafstelling kan nodig zich wanner de motorkettingzaag na het verrangen van brandstofsoort zich anders gedraagt met betrekking tot starten, acceleratie, max. torental enz.

Voorwaarden

• Voor met het afstellen worden begonnen,要去 het luchtfilter schoon en het cilinderdeksel gemonteerd zijn. Als de carburateur afgesteld worden wanner het luchtfilter vuil is, krijgt men een te arm brandstoffmengsel wanner het luchtfilter worden schoongemakt. Dit kan tot ernstige beschadigingen van de motor leiden.
  Probeer de naalden L en H Niet voor bij de stoppen af te stellen, want dit kan tot beschadigingen leiden.
• Start de machine volgens de startinstructie en LAST ZEA. 10 min. warmdraaien.
• Plaats de machine op een plat oppervlak zodat het zaagblad weg van u af wijst en het zaagblad en de ketting Niet in contact komen met de ondergrond of een ander voorwerp.

Laag toerental-naald L

Draai de L-sproeier met de klok mee tot de stop. Wanneer de motor een slechte acceleratie heeft of nicht goed stationair loopt, moet u de L-sproeier gegen de klok in draaien tot een goede acceleratie en stationair torental is bereikt.

Fijnafstelling van schroef T

Het stationair toerental worden afgesteld met de schroef T. Als afstelling nodig is, moet u terwijl de motor draait, de schroef met de klok mee draaien tot de ketting begint te roteren. Draai daarna de schroef gegen de klok in tot de ketting stilstaat. Het stationair toerental is correct aftesteld wanner de motor in alle posities glikkmatig draaat en dit met een goede marge tot het toerental waarbij de ketting begint te draaien.

WAARSCHUWING! Als het stationair toerental zich zo kan worden afgesteld dat de ketting stilstaat, dient u uw dealer te raadplegen. Gebruik de motorzaag nooit voor ze correct is afgesteld of gerepareerd.

Hoge toeren-naald H

De motor worden in de fabriek afgesteld op zeiniveau. Wonneer worden gewerkt op groe hoogte of onder andere weersomstandigheden, temperaturen en luchtvochtigheid kan het nodig zijn de hoge-toerennaald een weinig af te stellen.

N.B.! Wort de hoge-toerennaald te ver ingedraaid, kan dat beschadigingen van zuiger en/of cilinder verroorzaken.

Bij het testen in de fabrik worden de hoge-toerennaald zo ingesteld dat de motor voldoet aan de geldende wettelijkke eisen en tevens maximaal presteert. De hoge-toerennaald van de carburateur wordtervolgens vastgezet met een bewegingsbegrenzer in maximaal uitgeschroefde stand. De bewegingsbegrenzer beperkt de instelmogelijkheid tot maximaal een halve slag.

Correct afgestelde carburateur

Een correct afgestelde carburateur houdt in dat de machine zonder enige aarzeling accelereert en dat de machine een ietsje "lalt" bij vol gas给他们. Verder mag de ketting Niet roteren bij stationair draieren. Een te arm afgestelde L-naald kan tot startmoeilijkheden en slecht accelereren leiden. Een te arm afgestelde H-naald leidt tot een lager vermogen van de machine, een slechte acceleratie en/of motorbeschadiging.

Controle, onderhoud en service van de veiligheidsuitrusting van de motorkettingzaag

Let op! Om service en reparations aan de machine UIT te voeren, is een speciale opleiding nodig. Dit geldt voor vooral voor de veiligheidsuitrusting van de machine. Als de machine eén van de volgende controles Niet goed doorstaat, raden wij aan dat u maar uw serviceworkplaats�.

Kettingrem met terugslagbeveiling

Controle van slijtage aan de remvoering

Maak de kettingrem en de koppelingtrommel vrij van spaanders, hors en vuil. Vuil en slijtage hebben een negatieve invloed op het remvermogen.

Controleer regelmatig of de dikte van de remvoering op de meest versleten plaats tenminste 0,6 mm bedraagt.

Terugslagbeveilingig controleren

Controleer of de terugslagbeveiliging geen zichbare beschadigingen vertoont zoals materiaalbarsten.

Duw de terugslagbeveiliging maar voren en terug om te controlleren of hij makkelijk loopt en of hij stabil verankerd is bij় verbinding in het koppelingdeksel.

Controle van het traagheidsmechanisme

Hou de motorzaag, met de motoruit, boven een boomstronk of een ander stabel voorwerp. Laat de voorhandgreep los en laat de motorzaag door zich eigengewicht, draaiend rond dechterhandgreep, maar de stronk vallen.

Wanneer de punt van het zaagblad de stronk raakt, moet de rem geactiveerd worden.

Remvermogen controleren

Plaats de motorkettingzaag op een stabiele ondergrond en start ze. Zorg ervoor dat de zaagketting Niet in contact kan komen met de grond of een ander voorwerp. Zie instructies onder de kop Starten en stoppen.

Hou de motorkettingzaag stevig vast met uw duimen en vingers stevig om de handvatten.

Geef volgas en activeer de kettingrem door uw linkerpols\ aar de terugslagbeveiliging te bewegen. Laat het voorste\ handvat Niet los. De ketting moet onmiddelijk stoppen.

Gashendelvergrendeling

• Controleer of de gashendel vergrendeld is in de stationaire stand wannee der gashendelvergrendeling in de oorspronkelijke stand staat.

• Druk de gashendelvergrendeling in en controllere of ze teruggaat maar de oorspronkelijke positie wonneer u haar loslaat.

• Controller of de gashendel en de gashendelvergrendeling vlot lopen en of hun terugspringveersystemen werken.

• Start de motorkettingzaag en geef vol gas. Laat de gashendel los en controllere of de ketting stopt en stil blijft staan. Als de ketting roeteert wanneer de gashendel in de stationaire stand staat,要去 de stationair instelling van de carburateur gecontroleerd worden.

Kettingvanger

Controller of het metorzaaghuis.

Controller of de rechterhandbeveiliging geen zichbare beschadigingen vertoont, bijv. materiaalbarsten.

Trillingdempingssysteme

Controller het trillingdempingselement regelmatig op materiaalbarsten en verrormingen.

Controller of het trillingdempingselement vast verankerd isussen de motorenheid en de handvateenheid.

Stopschakelaar

Start de motor en controllerer of de motor wordenuitgeschakeld wanner de stopschakelaar in destopstand worden gezet.

Geluiddempper

Gebruik de machine nooit wanner de geluiddempoer defect is.

Controller regelmatig of de geluidemper vastzit in demachine.

Bepaalde geluideddempers zichen voorzien van een special vonkenopvangnet. Indien uw machine uitergerust is met zo'n geluideddempers, moet u het net minstens eenkeer per week schoonmakers. Gebruik bij voorkeur een stalen borstel. Een verstopt net leidt tot oververhitting van de motor wat tot ernstige beschadigingen van de motor leidt.

Let op! Een beschadigd net mag nooit worden teruggeplaatst. Bij verstopping van het net zal de machine oververhitten waardoor de zuiger en cilinder+kennen worden beschadigd. Gebruik de machine nooit als de geluiddempo in slechte staat is. Gebruik de knalpot

nooti wonneer het vondenopvangnet ontbreekt of defect is.

De geluiddempo is ontworpen om het geluid van de machine te reducieren, en om de uitaatgassen van de gebruiker weg te richten. De uitaatgassen zijn zeer heet en bevatten vonden die droge en ontvlambare materialen in brand können steken.

Een geluidemper voorzien van katalysator vermindert sterk de gehaltes koolwaterstof (HC), stikkstoffoxides (NO) en aldehyden in de uitlaatgassen. Koolmonoxide (CO, dat giftig maar reukloos is, worden echter nicht verminderd! Werk waarom nooit in afgesloten of slecht geventileerde ruimtes. Wanner u werk met sneeuuwallen om u heb, in ravijnen of onder krappe omstandigheden moet algijd goede luchtcirculatie heersen.

Starter

WAARSCHUWING! De in het starterhuis gemonteerde terugspringveer is opgespannen en kan eruit springen als men Niet voorzichtig tewerk gaat en kan dan persoonlijke verwondingen veroorzaken.

Wees alti\dijk voorzichtig bij het verrangen van de veer of het startkoord. Gebruik een beschemmingsbril en beschemmingshandspoelen.

Een gebroken of versleten starterkoord verrangen

• Draai de schroeven los waarmee de starter op het carter bevestigd is en verwijder de starter.

• Trek het starterkoord ca. 30 cm uit en til ze op tot de inkening in de periferie van de schijf. Nulstel de

terugspringveer door de schijf langzaam anschteruit te draaien.

Maak de bout in het midden van de schijf los en verwijder de schijf. Bevestig een/Newu starterkoord in de schijf en maak ze vast. Wikkel het starterkoord circa 3 keer rond de schijf. Monteer de schijf tegen de terugspringveer zodate het uiteinde van de terugspringveer in de schijf haakt. Monteer de bout in het midden van de schijf. Leid het starterkoord door de opening in het starterhuis en de starthendel. Maak daarna een stevige knoop in het starterkoord.

De terugspringveer spannen

• Plaats het starterkoord in de inkeping van de schijf en draai de schijf 2 slagen maar rechts.

Let op! Controller of de schijf, wonneer het starterkoord volledig uitgetrokken is, tenminste een halve slag gedraaid kan worden.

Een gebroken terugspringveer verwangen

• Til de koordpoelie op. Zie instructies in het hoofdstuk Een gebroken of versleten starterkoord verrangen. Denk eraan dat de terugstelveer opgespannen in het starterhuis ligt.

• Verwijder de cassette met de terugstelveer uit de starter.

• Smeer de terugstelveer in met dunne olie. Monteer de cassette met de terugstelveer in de starter. Monteer de koordpoelie en span de terugstelveer op.

Starter monteren

• Monteer de starter door eerst het starterkoord vollediguit te trekken en daarna de starter op het carter teplaatsen. Laat het starterkoord langzaam los zodat de stathaken in het wilig gripen.
• Monteer de schroeven die de starter op zijnplaats houden en draai ze vast.

Luchtfilter

Het luchtfilter dient regelmatig te worden schoongemaakt (stof en vuil verwijdersen) om de volgende problemen te vermijden:

Storingen van de carburateur
Moeilijkheden bij het starten
Vermogensverlies
- Onnodige slijtage van de motoronderdelen.
Abnormaal hoog brandstofverbruik
- Demonteer het luchtfilter door het cilinderdeksel te verwijderen en schroef het luchtfilter eraf. Bij het weer in elkaar zetten dient u te controlleren dat het filter

dicht gegen de filterhouser ligt. Reinig het filter door het te schudden of af te borstelen.

Voor grondiger reinigen=kunt u water en zeep gebruiken.

Na een lange gebruiksperiode kan het luchtfilter Niet meer worden gereinigd. Daarom moet het filter regelmatin vergangen worden. Een beschadigd luchtfilter要去 algijd vergangen worden.

Een JONSERED motorkettingzaag kan uitgerust worden met verschillende luchtfiltertypes afhankelijk van de werkomgeving, de weersomstandigheden, het seizedoen enz. Vraag uw dealer om advies.

Bougie

De volgende factoren zijn van invloed op de conditie van de bougie:

• Een incorrecte afstelling van de carburateur.
• Een verkeerd oliemengsel in de brandstof (te veel of verkeerde olie).
• Een vuil luchtfilter.

Deze factoren veroorzaken afzettingen op de elektroden van de bougie, wat tot motordefecten en startmoeilijkheden kan leiden.

Wanner de machine te weinig vermogen heeft, moeilijk start of onregelmatig onbelast draait, dient u altiijd eerst de bougie te controleren voor u andere maatregelen neemt. Maak de bougie schoon als ze verstoet is en controllere of de afstandussen de elektronen 0,5mm bedraagt. De bougie要去 een maand gebruik, of eerder indien nodig, verrangen worden.

Let op! Gebruik steeds het correcte bougietype! Andere types+kennen de zuiger/cilinder beschadigen.Zorg ervoor dat de bougie zag. radio-onstoring heeft.

Neuswiel van het zaagblad smeren

Het neuspiel van het zaagblad moet bij elke tankbeurt gesmeerd worden. Gebruik een hiervoor bedoelde smeerspuit en lagervet van goede kwaliteit.

Naaldlager smeren

De koppelingsstrommel is voorzien van een naaldlager op de uitgaande as. Dit naaldlager moet regelmatig worden gesmeerd (1 keer per week). N.B.! Gebruik lagervet van goede kaliteit of motorolie.

Zie instructcies in het hoofdstuk Snijuitrusting.

Het instellen van de oliepomp

De oliepomp is instelbaar. Het instellen gebeurt door de schroef met een schroevendraaier of combinatiesleutel te draaien. De machine wordt af fabriek geleverd met de schroef in positie 2. Door de schroef met de wijzers van de klok mee te draaien worden de olietoevoer kleiner, door de schroef gegen de wijzers van de klok in te draaien groter.

Aanbevolen stand:

Zaagblad 13"-15": Positie 1

Zaagblad 15"-18": Positie 2

Zaagblad 18"-20": Positie 3

WAARSCHUWING! Bij het instellen mag de motor Niet draaien.

Koelsysteme

Om de werktemperatuur zo laag möglich te houden, is de machine uitgerust met een koelsystem.

Het koelsystemeistbestaat UIT:

1 Luchtinlaat in de starter.
2 Luchtgeleidingsrail.
3 Ventilatorschoepen op het vliegewiel.
4 Koelflenzen op de cilinder.
5 Cylinderkap (leidt de koellucht waar de cilinder).

Maak het koelsysteme een keer per week schoon met een borstel; dit moet vaker gebeuren wanner u in moeilijke omstandigheden werkt. Een vuil of verstopt koelsysteme leidt tot oververhitting van de machine waardoor de cilinder en zuiger beschadigd kannen worden.

Let op! Het koelsysteme van een motorkettingzaag met katalysator moet dagelijks schoongemakt worden. Dit is vooral erg belangrijk op een motorkettingzaag met katalysator die vanwege de hogere uitlaatgastemperatuur een erg goede koeling van de motor en de katalysatorenheid vereist.

Centrifugaal reinigen "Air Injection"

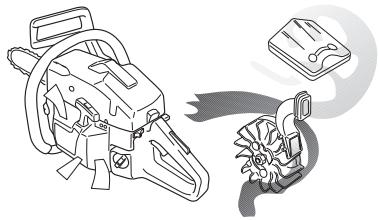

Centrifugaal reinigen houdt het volgende in: Alle lustcht aan de carburateur gaat door de starter. Vuil en stof worden wegbeblazen door de koelventilator.

BELANGRIJK! Om de werkung van de centrifugaalreiniging Niet in gevaar te brengen, moet hij goed onderhonden worden. Maak de luchtinlaat van de starter, de ventilatorschoepen van het vliegwiel, de ruimte rond het vliegwiel, de inlaatpijp en de carburateurruimte schoon.

Gebruik in de winter

Wanner de machine worden gebruikt bij kou of sneeuw kunnen storingen in de werkung optreden die wordenverooraakt door:

• Een te lage motortemperatuur.
• ljsvorming op luchtfilter en bevriezing in de carburateur.

Men dientaarom speciale maatregelen te treffen, zoals:

• De luchtinlaat van de starter verminderen en zo de werktemperatuur van de motor verhogen.
• De inlaatlucht waar de carburateur verwarmen door de warmte van de cilinder te benutten.

Temperatures van 0^ oflager:

Het cilinderdeksel is voorbereid om aangepast te konnen worden voor gebruik bij koude. Draai aan de winterklep zodate de in de cilinder verwarmde lucht de carburateurkamer in kan en zo voorkomt dat bijv. het luchtfilter dicht vriest.

Voor gebruik bij temperaturen lager dan -5^ en/of in de sneeuw waar ook verkrijgbaar:

• een special deksel (A) voor het starterhuis
• een winterplug (B) voor de luchtsproeier die volgens de tekening worden gemonteerd.

Deze verminderen de koude lucht en voorkomen dat er grote hoeveelheden sneeuw de carburateurkamer ingezogen worden.

N.B.! Wanner de winterplug is gemonteerd moet de winterklep open zijn!

BELANGRIJK! Bij temperaten hoger dan -5^ of 0^ MOET de machine waar aan standaard uitvoerig teruggebracht worden. Anders bestaat het gevaar van oververhitting, waardoor de motor ernstig beschadigd kan worden.

Op modellen met de aanduiding W zich wölde de voorste handgreepbeugel als het acheerde handvat voorzien van elektrische verwarmingscircuits. Die worden van stroom voorzien door een in de motorkettingzaag ingebouwde generator.

Wanner de schakelaar waar beneden worden geduwd, gaat de verwarming aan. Wanner de schakelaar waar boven worden geduwd, gaat de verwarming UIT.

Deze motorkettingzaag is, wanner ze de aanduiding CARBURETOR HEATING heeft, voorzien van een elektrisch verwarmde carburateur. De elektrisch aangedreten verwarming voorkomt dat er ijsvorming in de carburateur optreedt. Eenthermostat regelt de verwarming zodat de carburateur.altijd op de juiste werktemperatuur is.

Onderhoudsschema

Hieronder volgt een lijst van het onderhoud dat aan de machine moet worden uitgevoerd. De meeste punten staan beschreiben in het hoofdstuk Onderhoud.

Dagelijks onderhoud	Wekelijks onderhoud	Maandelijks onderhoud
Maak de machine uitwendig schoon.	Op motorzagen zonder katalysator要去 u het koelsystem eiddere week controleren.	Controler de remvoering van de kettingrem op slijtage. Vervang deze wanner minder dan 0,6 mm over is op de meest verslen plaats.
Controller of de delen van de gashendel goed werkken.(Gashendelvergrendeling en gashendel.)	Controller de starter, het startkoord en de terugspringveer.	Controller het centrum van de koppeleling, de koppelingtrommel en de koppelingveer op slijtage.
Maak de kettingrem schoon en controller de remfunctie. Controller de kettingvanger op beschadigingen en verrang indien nodig.	Controller of de trillingsdempingselementen nicht beschadigd zijn.	Maak de bougie schoon. Controller of de afstand tussen de elektroden 0,5 mm bedraagt.
Het zaagblad要去 voor evenwichtig afslijden dagelijks worden omgekeerd. Controller of de smeeropening nicht verstopt is. Maak de groef schoon. Als het zaagblad uitergerust is met een poelie,要去 die gesmeerd worden.	Smeer het lager van de koppeletingtrommel.	Maak de buitenkant van de carburateur schoon.
Controller of de ketting en het zaagblad voldoende olie krijgen.	Verwijder eventuele braam op de zijkanten van het zaagblad met een vrij.	Controller het brandstofffilter en de brandstoffleidingen. Vervang indien nodig.
Controller de zaagketting op zichbare barsten in klinken en schakels, of de ketting stijf is en of klinken en schakels abnormaal versleten�. Vervang indien nodig.	Maak het vonkenopvangnet van de geluidemper schoon of verrang het.	Leeg de brandstoffank en maak deze inwendig schoon.
Slijp de ketting en controller de conditie en de spanning. Controller het kettingwiel op abnormale slijtage, verrang indien nodig.	Maak de carburateurruimte schoon.	Leeg de olietank en maak deze inwendig schoon.
Maak de luchtinlaat van de starter schoon.	Maak het luchtfilter schoon. Vervang het indien nodig.	Controller alle kabels en aansluitingen.
Controller of de bouten en moeren en vastgedraaid�.
Controller of de stopschakelaar werkt.
Controller of er brandstof lekt uitt motor, tank of brandstoffleidingen.
Op motorzagen met katalysator要去 u het koelsystem dagelijks controleren.

TECHNISCHE GEGEVENS

Technische gegevens

	CS 2156	CS 2159
Motor
Cylinderinhoud, cm3	56,5	59,0
Cylinderdiameter, mm	46	47
Slaglengte, mm	34,0	34,0
Stationair toerental, t/min	2700	2700
Vermogen, kW/ t/min	3,2/9600	3,0/9 000
Ontstekingssystem
Bougie	Champion RCJ 7Y/ NGK BPM7A	Champion RCJ 7Y/ NGK BPM7A
Elektrodenafstand, mm	0,5	0,5
Brandstof-/smeersystem
Inhoud benzinetank, liter	0,68	0,68
Capaciteit oliepomp bij 9.000 omw./min., ml/min.	6-17	6-17
Inhoud olietank, liter	0,38	0,38
Type oliepomp	Automatisch	Automatisch
Gewicht
Motorzaag+zonder zaagblad, ketting en met lege tanks, kg	5,6: CS 2156, CS 2156 C 5,7: CS 2156 CWH	5,6: CS 2159, CS 2159 C 5,7: CS 2159 W, CS 2159 WH, CS 2159 CWH
Lawaai-emissie (zie opm. 1)
Geluidsvermögen, gemeten dB(A)	114: CS 2156 113: CS 2156 C, CS 2156 CWH	112: CS 2159, CS 2159 W, CS 2159 WH 111: CS 2159 C, CS 2159 CWH
Geluidsvermögen, gegandeerd LwA dB(A)	115: CS 2156 114: CS 2156 C, CS 2156 CWH	114: CS 2159, CS 2159 C, CS 2159 W, CS 2159 WH, CS 2159 CWH
Geluidsniveau (zie opm. 2)
Equivalent geluidsniveau bijoor van de gebruiker, dB(A)	102	102
Equivalent trillingsniveau, ahveq (zie opm. 3)
Voorste handvat, m/s2	3,2	3,9
Achterste handvat, m/s2	3,9	4,4
Ketting/zaagblad
Standaard zaagbladlengthe, duim/cm	15"/38	15"/38
Aanbevolen zaagbladlengthes, duim/cm	13-20"/33-50	13-20"/33-50
Effectieve zaaglengthe, duim/cm	12-19"/31-48	12-19"/31-48
Steen, duim/mm	0,325/8,25	0,325/8,25
	3/8" /9,52	3/8" /9,52
Dikte van de aandrijschakel, duim/mm	0,058/1,5	0,058/1,5
Type aandrijsfielen/aantal tanden	Rim/7	Rim/7
Kettingsnelheid bij maximum vermogen, m/sec.	21,4	20

Opm.1: Emissie van geluid maar de omgeving gemeten als geluidsvermogen (LwA) volgens EG-richtlijn 2000/14/EG.
Opm. 2: Het Equivalente geluidsdruk niveau, volgens ISO 22868, worden berekend als de tijsdgewogen energiesom van de geluidsdruk niveaus onder verschillende werkcomstandigheden. De typische statistische spreiding voor het equivalente geluidsdruk niveau geeft een standardafwijking van 1 dB (A).
Opm. 3: Het Equivalente trillingsniveau, volgens ISO 22867, worden berekend als de tijsdgewogen energiesom van de trillingsniveau onsnder verschillende werkomstandigheden. De gerapporteerde geveens voor het equivalente trillingsniveau vorten een typische statistische spreiding (standaardafwijk) van 1m / s^2

Zaagblad- en hettingcombinations

De volgende snijuitrustingen zijn goedgekeurd voor de modellen Jonsered CS 2156, CS 2156C, CS 2156CWH, CS 2159, CS 2159W, CS 2159WH, CS 2159C en CS 2159CWH.

	Zaagblad			Ketting
Lengte, duim	Steek, duim	Spoorbreedte, mm	Maximum aantal tanden neuswiel	Type	Lengte, aandrijfschakels (stuks)
13	0,325	1,5	10T	Jonsered H25	56
15	0,325	1,5	10T		64
16	0,325	1,5	10T		66
18	0,325	1,5	10T		72
15	3/8"	1,5	11T	Jonsered H42	56
16	3/8"	1,5	11T		60
18	3/8"	1,5	11T		68
20	3/8"	1,5	11T		72

Vijlen en vijilmallen van de zaagketting

inch/mm					inch/mm
H25	3/16" /4,8	85°	30°	10°	0,025"/0,65	5056981-00	5056981-09
H42	7/32" /5,5	60°	25°	10°	0,025"/0,65	5056981-00	5056981-09

EG-verklaring van overeenstemming

(Alleen geldig voor Europa)

Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel: [phone], verklaart hierbij dat de Jonsered motorkettingzagen voor bosbouwtoepassingen CS 2156, CS 2156C, CS 2156CWH, CS 2159, CS 2159W, CS 2159WH, CS 2159CN et CS 2159CWH met een serialnummer uit 2009 en verdier (het�aat met aanropolgend een serienummer worden duidelijk aangegeven op het productplaatje), in overeenstemming zijn met de voorschriften in de RICHTLIJN VAN DE RAAD:

-van 17 mei 2006 "betreffende machines" 2006/42/EG
- van 15 decembe 2004 betreffende elektromagnetische compatibiliteit 2004/108/EEC.
- van 8 mei 2000 "betreffende geluidsemissie door materieeel voor gebruik buitenshuis" 2000/14/EG.

Voor informatatie betreffende lawaaiemissies, zie hoofdstuk Technische gegevens. De volgende normen zijn van toepassing: EN ISO 12100-2:2003, CISPR 12:2005, EN ISO 11681-1:2004

Aangemelde instantie: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Zweden, heeft een EG-typecontrole uitgevoerd volgens artikel 12, punt 3b, van de machinerichtijn (2006/42/EG). De certificaten van de EG-typecontrole volgens bijlage IX hebben nummer: 0404/09/2074 - CS 2156, CS 2156W, CS 2156WH, CS 2156C, CS 2156CWH

Verder heeft SMP, Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Zweden, een verklaring afgegeben van overeenstemming met bijlage V van de richtijn van de raad van 8 mei 2000 "betreffende geluidsemissie door materieel voor gelebruik buitenshuis" 2000/14/EG. De certificaten hebben nummer: 01/161/052 - CS 2156, 01/161/053 - CS 2156C, CS 2156CWH, 01/161/038 - CS 2159, CS 2159W, CS 2159WH, 01/161/028 - CS 2159C, CS 2159CWH.

De geleverde motorkettingzaag komt overeen met het exemplaar dat een EG-typecontrole heeft ondergaan.

Bengt Frögelius, Hoofd Ontwikkeling Motorzaag (erkende vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie.)

Originalanweisungen

Originele instructies

1153185-20
