GEBRUIKSAANWIJZING LM 2146 CD JONSERED

NI Gebruiksaanwijizing

Deze handelding is een integrende doel van het product. Wij verzoeken u hem te bewaren voorijdere mogelijkere roordende roufeling.

Door konstante produit ontwikkeling behoud de fabrikant zich hetrecht voor onrechnische specifiez zoals vermeld in deze handleiding te veranderen zonder biervan vooraf bericht te gehen.

Deze handleiding is samengesteld voor het grabuik van verschillende modellen grasmaaimachines van verschillende afmetingen en met verschillende accessoires.

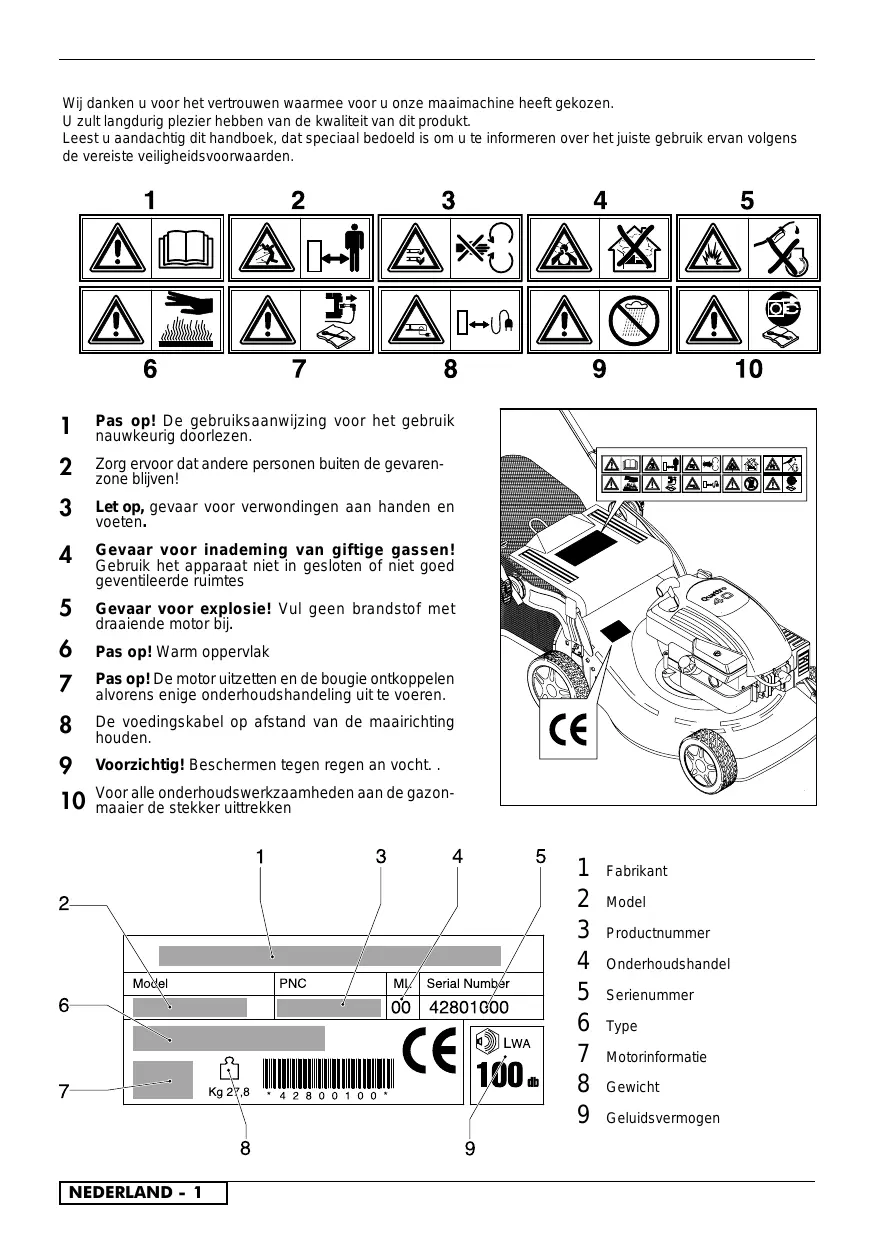

Wij danken u voor het vertrouwen waarmee voor u onsze maaimachine heeft gekozen.

U zult langdurig plezier hebben van de kwaliteit van dit produit.

Leest u aandachtig dit handboek, dat special bedoeld is om u te informeren over het juiste gebruik ervan volgens de vereiste veiligeidsvoorwaarden.

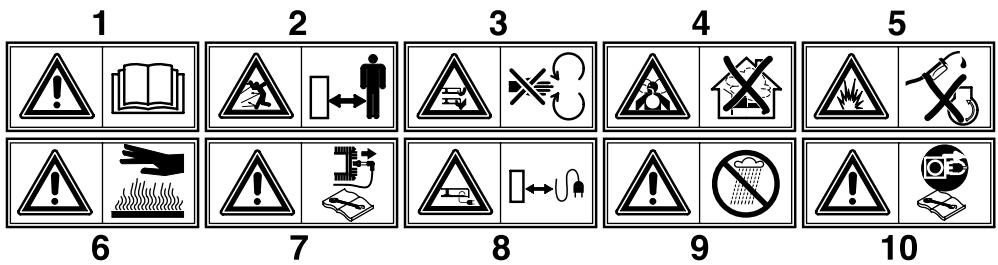

1 Pas op! De gebruiksanaanjizing voor het gebruik nauwkeurig doorlezen.
2 Zorg ervoor dat andere personen buiten de gezarenzone blijven!
3 Let op, gevaar voor verwondingen aan handen en voeten.
4 Gevaar voor inademing van giftige gassen! Gebruik het apparaat Niet in gesloten of Niet goed geventileerde ruimtes
5 Gevaar voor explosie! Vul geen brandstof met draaiende motor bij.
6 Pas op! Warm oppervlak
7 Pas op! De motor uitzetten en de bougie ontkoppelen alvorens enige onderhoudshandeling uit te voeren.
8 De voedingskabel op afstand van de maairichting houden.
9 Voorzichtig! Beschermen gegen regen an vocht.
10 Voor alle onderhoudswerkzaamheden aan de gazonmaaier de stekker uittrekken

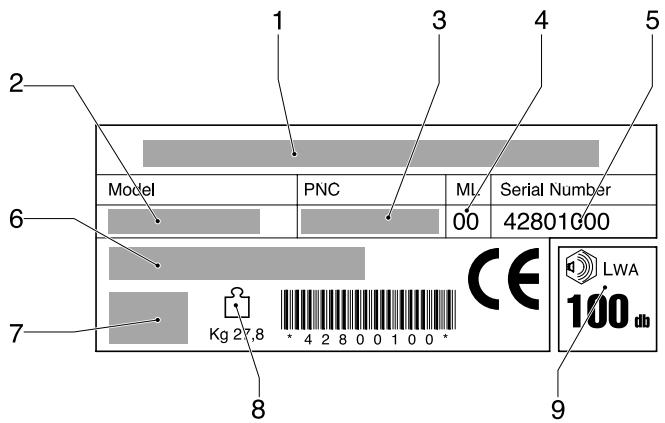

1 Fabrikant
2 Model
3 Productnummer
4 Onderhoudshandel
5 Serienummer
6 Type
7 Motorinformatie
8 Gewicht
9 Geluidsvermogen

VEILIGHEIDSVOORSCHRIFTEN

Veilig werken met handbediende grasmaaimachines

BELANGRIJK: Deze maaimachine kan handen en voeten amputeren en voorwerpen wegslingeren. Het Niet opvolgen van deze veriligeidsinstrumenties kan ernstig of dodelijk leset tot gevolg hebden.

I. Training

• Lees de instructies aandachtig. Zorg dat u vertrouwd bent met de bedieningselementen en het juiste gebruik van de machine.
• Laat kinderen of mensen die nicht bekend zijn met de instructies, de maaimachine Niet gebruiken. Het is mo-geligik dat plaatselijke voorschriften een beperking stellen aan de leeftijd van de bestuurder.
  Maai nooit verwijl mensen, vooral kinderen, of huisdieren in de buurt zich.
• Bedenk dat be de bestuorder of gebruiker verantwoordelijk is voor ongelukken of risico's die andere mensen of hun eigendommen konnen overkommen.

II. Voorbereiding

• Draagijdens het maaien alsijd stevige schoenen en een lange broek. Gebruik de ma chine nicht blootsvoets of terwijl u open sandalen draagt.
• Inspectoree de plek waar de machine zal worden gebruikt, grondig en verwijder alle voorwerpen die door de ma chine kannen worden weggeslingerd.

WAARSCHUWING

• Benzine is licht ontvlambaar.
• Bewaar brandstof in blinkken die speciala voor dat doel zich bestemd.
  Tank alleen buiten en rook Niet tijdens het tanken. Tank voordat u de motor start. Draai de dop nooit van de benzinetank af of tank nooit verwijl de motor draait of heet is.
• Als benzine is gemorst,probe de motor dan Niet te starten maar haal de machine van de plaats vandaan waar u benzine heeft gemorst en zorg dat u geen ontstekingsbron teweeg brengt totdat benzinedampen zichn verdrenve.
• Draai de dop van alle brandstoftanks en -blikken waar goed vast.
• Vervang defecte geluiddempers.
  Inspecteer voor het gebruik altijd of de messen, mesbauten en maai-inrichting Niet versleten of beschadigd zich. Vervang versleten of beschadigde messen en bouten in sets om het evenwicht in stand te houden.
• Op machines met meerere messen dient u eraan te denken dat het draaien van een mes andere messen kan doen draaien.

III. Bediening

• Laat de motor nicht draaien in een besloten ruimte waar gevaarlijke koolmonoxydedampen zich hunnen verzamelen.
  Maai alleen bij daglicht of goed kunstlicht.
• Ook om nat grayscale, waar mogelijk.
• Loop voorzichtig op hellingen.
• Loop normal, ren nicht.
  Maai met een grasmaier met wielen altijd dwars op de helling, nooit van bovenaar onder of omgekeerd.
• Wees bijzonder voorzichtig als u op een helling van richting verandert.
  Maai Niet op erg steile hellingen.

• Wees bijzonder voorzichtig als u de grasmaier maar uzelf toe duwt of draait.

• Zet het mes uit als u de grasmaier moet optillen om deze over plaatsen zonder gras of van het ene maar het volgende gazon te vervoeren.

• Werk nicht met de grasmaaier als de beschemkappen of veiligheidsmechanismen Niet in orde of nicht aangebracht zich (bijv. beschemkappen of gravesangmechanismen).
• Verander deinstalling van de motorregelaar Niet en laat de motor Niet met te hoge toeren draaien. Als de motor met te hoog toerental draait, kan het risico van lichamelijk letsel groter worden.
  Zet alle mes- en aandrijfkoppelingen in hun vrij voordat u de machine start.
• Start de machine de motor voorzichtig en volgens de gebruiksaanwijzingen en houd uw voeten uit de buurt van het mes.
• Til de grasmaier Niet op verwijl u deze start of de motor ervan aanzet, tenzij de grasmaierClient te worden opgetieldmdeze tkonnen starten.Til de ma chine in dit geval Niet hoger op dan nodig en til alleen het gedeelte op dat het verst van de bediener is verwijderd.
• Zet de machine Niet aan verwijl u voor de afvoer staat.
• Steek uw handen of voeten nooit onder of in de buurt van draaiende delen. Houd de afvoeropening.altijd vrij.
• Til de grasmaier nooit op en draag deze nooit verwijl de motor draait.

• Zet de machine uen maak de bougiedraad los: - voordat u opgehoopt materiala weghaalt of een verstopte afvoer leeg maakt;

• voordat u de maaimachine contrôleert, schoonmaakt of eraan werk;

• nadat u een ontgewenst voorwerp hebts geraakt. Inspector de maaimachine op schade en voer reparationsuit voordat u de machine weer start en gebruikt;

• als de machine abnormaal begint te trillen (onmid-dellij controlleren).

• Zet de machine UIT:

• als u de grasmaaier ache terlaat;

• voordat u brandstof bijvult.

• Minder gas tijdens het uitlopen van de moton, en als de motor met een aflsuitklep is uitergerust, moet u de brandstoftoevoer aan het einde van het maajns aft-lieten.
  Rijd langzaam als u een meeloopstoeltje gebruikt.

IV. Onderhoud en Opslag

Houd alle moeren, bouteen en schroeven goed vastge-draaid zodate u er zeker van kunt zichn dat de machine in een veilige bedrifstaat verkeert.
- Sla de machine nooit in een gebouw op, waar dampen een open vlam van vonk hunnen bereiken, verwijl zich ben zine in de tank befind.
- Laat de motor afkoelen voordat u hem in een besloten ruimte opbergt.
- Beperk brandgevaar: houd de motor, geluiddempver, accuimte en benzine-opslagruimte vrij van gras, bladeren een overmaat aan smeervet.
- Controller de opvangzak vaak op slijtage of verwering.
- Vervang versleten of beschadigde onderdelen om veiligheidsredenen.
- Als de brandstoftank afgetapt要去en,要去 dit buiten worden gedaan.

BESCRIJVING

1 Bovenste handgreepe 12 Deflector
2 Verrijkingspompje 13 Gashendel
3 Schroef, moer bevestiging bovenste 14 Veiligheidshendel
handgreep 15 Complete reductor
4 Graszak 16 Contactsleutel
5 Olievuldop 17 Hendel
6 Olie-aftapdop 18 Koppelingshende
7 Maikast
8 Afstelhendels snijhoogte
9 Bougie
10 Tankdop
11 Starterhandgreep

BEVESTIGEN VAN DE GRASOPVANGBAK

PLAATSEN VAN DE MULCHING-DOP (alleen voor modellen waar bij deze is inbegrepen)

Doe, om het gras te maaien met het mulching-system (zodat het gras blijft liggen), de kap omhoog enplaats de dop door het met de veer vast te zetten zoals aangegeven op de tekening.

AFSTellen VAN DE SNIJHOOGTE

VOORBEREIDING BESCHERMSTUKKEN

• Werk aktijd met geplaatste grabak of beschemkap.
• Voor het verwijderen van de grasbak en het afstellen van de snijhoogte algtd de motor stopzetten.
• Bij lopende motor nooit met handen of voeten onder de rand of in de uitwerp-opening van het maaiakt某种程度en

Voor het maaien dieren vreemde voorwerpen van het terrein verwijderd te worden. Letijdens het maaien op eventueel acheftergebleven vreemde voorwerpen. De gebruiker is binnen zijn werkzone verantwoordelijk voor derden.

Tijdens het werken of het starten van de motor de maaimachine Niet optillen. Indien nodig kan de machine wel

zodanig schuin gehonden worden dat de snijkant zich altijd weg van de gebruiker bevindt.

Bij lopende motor in geen geval met handen of voeten onder de rand of in de uitwerp-opening van het maaihuis komen.

Voor de Voorbereiding van de motor het instructiehandboek van de motorfabrikant raadplegen.

LET OP: Voor het gebruik olie aan de motor toevoegen (0.6l).

STARTEN VAN DE MOTOR (Fig.Jll)

Na de Voorbereiding kan de motor op de volgende manier gestart worden:

a) Voor motoren met choke-systeel:

bij koude motor, de gashendel (13) op de START zetten
b) Het remhandvat (14) indrukken om de motor te kuren starten, houd de hendel gegen het handvat aangedrukt bij het starten enijdens het gebruik van de machine (laat de rem van de motor werken).
c) voor motoren met primer-systeme:

deprimerknop op de carburateur (2) 3 of 4 keer indrukken;de gashendel (13) op MAX zetten.

Voor nadere aanwijzingen is het raadzaam het instructieboekje van de motor te raadplegen.
d) Motor starten:

HANDMATIG STARTEN: (De stophendel van de motor vasthoudend (14)).

• grijp de starterhandgreep (11) vast en trek langzaam aan het koord tot er compressie ontstaat. ontstaat. Laat de starterhandgreep vieren en trek verrolgens met een snelle krachtige beweging.

ELEKTRISCH STARTEN: (De stophendel van de motor vasthoudend (14)).
-Plaats de plug (G) in het gat (H) op de motor. Draai de sleutel (16)

PAS OP: zoda de motor gestart worden gaat het mes draaien.

Houd de handgreep (14) ingedruktijdens het gebruik, bij het loslaten ervan stopt de motor.

MAAIEN

Begin het maaien door de machine met de hand voortduwen of de automatische besturing inschaken.

Inschaken aandrijving (Fig.Jll): het koppelingshandvat (17 - 18) omhoog trekken en ingedrukt houden.

PAS OP: alleen inschakelen bij lopende

motor

Uitschakelen aandrijving: het koppelingshandvat loslaten.

STellen VAN DE SCHAKELINGSKABEL (alleen voor zelfaangedreven versies)

Belangrijk: wonneer bij aangetrokken koppelingshandvat de aanrijving nicht ingeschakeld worden, dient de koppelingskabel afgesteld te worden door de veer (P) in een van de volgende gaten van hetplaatje (R) teplaatsen "S"

ONDERHOUD

Pas op! De motor uitzetten en de bougie ontkoppelen alvorens enige onderhoudshandeling uit te voeren

• Bij viertakt-verbrandingsmotor regelmatig het oliepeil controlleren. Indien nodig olie bijvullen of verversen. Voor nadere aanwijzingen het instructiehandboek van de motor raadplegen.
• Regelmatig de schroeven en moeren controlleren.
• Na het maaien de machine altijd zowel van boven als van onderen schoonhonden. Vermijden dat zich gras onder het chassis verzamelt.
• Niet met de uitlaat in contact komen, waar deze erg heet kan zich.
• Het mes vaak controlleren: voor een goed snijresultaat dient het mes scherp en in balans te zich.

• Controller vaak het mes op eventuele beschadigin-gen.

• Het is raadzaam aan het eind van elk seizoen de maaimachine door een vakman te lately nakijken; vooral wonneer het mes hard gegenhindernissen hebft gestoten.
  Reiniging orderchassis

Met stilstaande en uitgeschakelde machine.

• Verbind het verbindingsstuk (22) op het chassis met de watertoevoerkraan. Zet de kraan open.
• Start de motor (draaiend mes) en LAST hem enkele minutes draiaien.

Na de reiniging: zet de motor uit, draai de kraan dicht, verwijder de buis

MES

Voor het verwijderen van het mes (23) des schroef (24) losdraaien

• Controlleren: de messteun (25), koppelingsschijf (26), de spiè (27) en de schijven (28) en in geval van beschadiging verrangen.

• Tijdens de montage ervoor zorgen dat de spie (27) in de zitting van de aandrijfas lig en dat het mes met de snijkant in de draairichting van de motor geplaatst is. Het aanloopkoppel van de mesbevestigingsschoef (24) dient 5,34 Kpm (52,4 Nm) te bedragen.

KIT ELEKTRISCH STARTSYSTEEM

• Het is raadzaam om de accu voor de eerste keer starten gedurende 2-3 uur op te laden.

Indien de accu gedurende het starten onvoldoende lading blijkt te hebben, 24 uur opladen.

Bij elke start nicht longer dan 5 seconden aanhouden

ONDERHOUD ACCU

LET OP

Voor een correct onderhoud van de accu (29), vooral voor lange rustperiode's, en voor het opladen, hoefft hij Niet UIT zich behuizing genomen te worden, maar要去 u als volgt te werk gaan:

1) Verwijder het contact (30)
2) Bewaar de accu in een koele en droge omgeving
3) Laad de accu voor het gebruik bij omgevingstempoatuur op gedurende 24-36 uu.
4) Herstel het contact (30) waar voor het gebruik

AFVOER VAN DE ACCU

De accu's met het symbol "doorgestreepte vuilniscan container" en met het chemische symbol Pb accu met lood) mogen Niet bij het huisvuiw weggegooid worden

De gebruiker is verplicht de oude accu's op de speciale verzamelpunten of bij de wederverkopers in te leveren.

GARANTIE EN GARANTIEBELEID

Als er binnen de garantieperiode onderdelen defect blijken als geolg van fabrieksfouten, dan verzorgt Husqvarna Outdoor Products via diens bevoegde monteurs gratis voor reparatie of verrangig, mits:

a)de fouit onmiddelijk worden doorgegeven aan de geautoriseerde service centre;
b)het aankoopbewijs getoond kan worden;
c)de fout Niet veroorzaakt verwerd door misbruik, verwaarlo- zing of een foute instelling door de gebruiker;
d)de fout geen gevolg is van normale slijtage;
e)geen andereerson, die nicht door Husqvarna Outdoor Products geauthoriseerd is, de machine onder-houden, hersteld of uit elkaar genomen heeft;
f) de machine nicht verhuurd werk;
g)de machine het eigendom is van de oorspronkelijke klant;
h) de machine Niet voor commerciele doeleinden gezruikt werden.
- Deze garantie is een extra service en zal in geen geval in de weg staan van uw statutaire rechten.

Onderstaande defecten worden nicht gedekt door de garantie. Daarom is het belangrijk dat u de richtlijnen in deze handleiding aandachtig leest, zodat u begrijpt hoe u de machine dient te bedieren en onderhoven:

Defecten die nicht door de garantie gedekt worden:

• Vervangen van versleten of beschadigde messen.
• Defecten die het gevolg zijn van een oorspronkelijke fout die Niet werden doorgegeven aan de geauthoriserende service center.
• Defecten die veroorzaakt werden door een botsing metiets.
• Defecten die optreden damit het product nicht gebruikt werden in overeenkomst met de richtlijnen en aanbevelingen die in deze handleiding staan.
• Machines die verhuurd worden, zichn Niet gedekt door deze garantie.
• De volgende onderdelen worden beschouwd als onderden die onderhevig zijn aan slijtage. Hun fonctionele levensduur hangt af van een egelmatte onderhoudsbeurt en zich worden bijgevolg nicht gedekt door de garantie: messen, elektrisch snoer, riem
  Opgelet!

Husqvarna Outdoor Products guarantee dekt geen defecten die een rechtsstreeks of onrechtstreecks gevolg zich van de montage van reserveonderdelen of extra's die nied geprodueerd of goed-gekeurd zich door Husqvarna Outdoor Products, of defecten die het gevolg zich van een wijziging aan de machine.

EC CONFORMITEITSVERKLARING

Ik, ondergetekende Bengt Ahlund, Husqvarna Outdoor Products Italia Spa, Via Como 72, 23868 Valmadrera (LC). verklaar dat de grasmaalmachine:-

Categorie . Benzine, met wielen, roterend

Voldoet aan de specificaties van directief 2000/14/EEC

Type A

Versie. B

Maaibreedte C

Gegarandeerd geluidsvermogen. D

Gemeten geluidsvermögen E

Geluidsdrukniveau F

Trilling van de hendel G

Type maaier. Roterend mes

Identificatie van serie. Zie Productlabel

Procedure voor het beoordelen van conformiteit....ANNEX VI

Op de hoogte gestelde instantie.. .Nr. 0470 - NEMKO AS

Gaustadalleen 30 - PO Box 73 Blindern

0314 OSLO - Norway

Andere directieven. 98/37/EC, 93/68/EEC, 2002/88/EC, 2004/108/EC

en aan de volgende normen. EN836,EN ISO14982,EN1033,EN ISO 3744,EN ISO11201

Husqvarna Outdoor Product Italia S.p.A.

Via Como 72 - 23868 Valmadrera (LC)

3/08/2006
