Producttype	Gecombineerde koelkast met vriezer onderaan
Merk	Candy
Model	CNBQL3518EV/L
Afmetingen (H x B x D)	180 cm x 60 cm x 65 cm
Nettogewicht	70 kg
Netto inhoud koelkast	250 L
Netto inhoud vriezer	100 L
Energielabel	E
Jaarlijks verbruik	280 kWh/jaar
Elektrische voeding	220-240 V, 50 Hz
Geluidsniveau	42 dB(A)
Klimaatklasse	N-ST (Omgevingstemperatuur 16°C tot 38°C)
Ontdooisysteem	Automatisch (No Frost)
Verlichting	LED binnenverlichting
Aantal legplateaus koelkast	4 glazen legplateaus
Aantal deurvakken	3 deurvakken
Groentelade	1 groentelade
Aantal vriezerlades	3 lades
Deur omkeerbaar	Ja, omkeerbaar
Reserveonderdelen beschikbaar	Ja, via Candy of erkende verkopers
Onderhoud en reiniging	Reinig de binnenkant met een zachte doek en zeepwater. Automatische ontdooiing, geen handeling nodig.
Veiligheid	Kinderslot (afhankelijk van model), deuropeningssignaal (afhankelijk van model)

Veelgestelde vragen - CNBQL3518EV/L CANDY

Hoe stel ik de temperatuur van de koelkast en vriezer in?

Gebruik de instelknoppen aan de binnenkant van de koelkast. De aanbevolen temperatuur is 4°C voor de koelkast en -18°C voor de vriezer. Draai de knop naar een hogere waarde om meer te koelen.

Wat moet ik doen als het apparaat te veel lawaai maakt?

Controleer of het apparaat waterpas staat en niet tegen aangrenzende meubels aan komt. Zorg ervoor dat de compressor normaal werkt. Een zacht borrelend geluid is normaal. Als het geluid overmatig is, neem dan contact op met de klantenservice.

Hoe kan ik de openingsrichting van de deur omkeren?

Schroef de scharnieren los, verwijder de deur en plaats de scharnieren aan de andere kant. Volg de gedetailleerde instructies in de handleiding. Een schroevendraaier en sleutel zijn meestal nodig.

Wat moet ik doen als de binnenverlichting niet werkt?

De verlichting is een LED die niet door de gebruiker vervangen kan worden. Als deze niet aangaat, controleer dan of de deur goed sluit en of de schakelaar niet geblokkeerd is. Als het probleem aanhoudt, neem dan contact op met een technicus.

Hoe ontdooi ik de vriezer als er ijsvorming is?

Dit model is uitgerust met het No Frost-systeem (automatische ontdooiing), dus er mag geen ijsvorming zijn. Als er ijs ontstaat, controleer dan of de deur goed gesloten is en of de afdichting in goede staat is. Bij ophoping kan handmatige ontdooiing nodig zijn na het loskoppelen van het apparaat.

Wat is het elektriciteitsverbruik van deze koelkast?

Het jaarlijkse verbruik is ongeveer 280 kWh, wat overeenkomt met energielabel E. Dit kan variëren afhankelijk van het gebruik en de omgevingstemperatuur.

Hoe reinig ik de binnenkant van het apparaat?

Koppel het apparaat los, verwijder de legplateaus en lades. Reinig met een zachte doek met warm water en mild sop. Spoel en droog goed af. Gebruik geen schurende middelen.

Wat moet ik doen bij een stroomuitval?

Open de deuren niet om de kou te behouden. Voedsel blijft enkele uren vers als het apparaat vol is. Controleer de temperatuur na terugkeer van de stroom en gooi twijfelachtig voedsel weg.

Hoe weet ik of de temperatuur correct is?

Plaats een thermometer in een glas water in het midden van de koelkast. De temperatuur moet tussen 0 en 5°C liggen. Voor de vriezer moet de temperatuur -18°C of lager zijn.

Wat moet ik doen als de deur niet goed sluit?

Controleer of er niets de sluiting blokkeert (voedsel, deurvakken). Reinig de deurafdichting met zeepwater. Als de afdichting beschadigd is, moet deze door een professional worden vervangen.

GEBRUIKSAANWIJZING CNBQL3518EV/L CANDY

5.1 Voorzorgsmaatregelen

5.2 Afmetingen

6 Kastinstallatie en ventilatie p.10

6.1 Installatie in kolom

7 Installatievideo stap voor stap p.11

8 Verander de richting van de deuropening p.12

8.1 De deuren ontgrendelen

8.2 Het verwijderen van de onderste schroef

8.4 De onderste schroef aan de andere kant van de koelkast bevestigen

9 Installatie-instructies voor de koelkast p.14

9.1 Het aanbrengen van de bovenste installatiebalk van de koelkast 9.2 Het aanbrengen van de zelfklevende afstandhouders aan de zijkant van de koelkast 9.3 Het centreren van de koelkastpoten 9.4 Ingebouwde installatie 9.5 De poten van de koelkast vastzetten 9.6 Montage van de centrale beugels en afdekkingen 9.7 Montage van de onderdeksels 9.8 Het aanbrengen van de pakkingen aan de zijkant van de koelkast 9.9 Het monteren van de bovenpanelen en het vastzetten van de koelkast op de bovenste plank 9.10 Het bevestigen van de schuifscharnieren aan de kastdeur

index

10 Aansluiting op het lichtnet p.28

10.1 Waarschuwingen

10.2 Andere adviezen

11 Levering aan de gebruiker p.30

12 Het product demonteren p.30

1 Veiligheidswaarschuwingen voor installatie

Volg deze instructies voordat u met de installatie van het product begint. Neem de volgende richtlijnen in acht voordat u met de installatie van het product begint. Uw veiligheid is erg belangrijk voor ons. Lees deze instructies aandachtig door voordat u het product gebruikt.

• De installatie moet worden uitgevoerd door een gekwalificeerde technicus die bekend is met en zich houdt aan de geldende wetten in het land van installatie en de instructies van de fabrikant;
• Indien voor het verhelpen van gebreken die het gevolg zijn van een onjuiste installatie de hulp van de fabrikant noodzakelijk is, valt deze hulp niet onder de garantie;
• Verwijder het verpakkingsmateriaal voordat u het apparaat gebruikt;
• Controleer na het uitpakken van het product of het niet beschadigd is. Neem bij problemen contact op met het servicecentrum voordat u met de installatie begint en sluit het product niet aan op het elektriciteitsnet;
• Een beschadigd product kan kortsluiting, een elektrische schok, brandgevaar en andere gevaren veroorzaken;
• Controleer of er zich in de verpakking accessoires of aanvullende materialen (zakjes met schroeven, documenten, brochures, enz.) bevinden en verwijder deze indien aanwezig en berg ze op;
• Zorg er vóór de installatie van het apparaat voor dat er voldoende ventilatie is voor een goede circulatie van frisse lucht die nodig is voor koeling en bescherming van de interne componenten. Maak, afhankelijk van het type opstelling, de aangegeven openingen zoals afgebeeld;
• Indien assistentie van de fabrikant nodig is om defecten te verhelpen die het gevolg zijn van een onjuiste installatie, valt deze assistentie niet onder de garantie. Volg de installatie-instructies die voor gekwalificeerd personeel zijn verstrekt;
• Onjuiste installatie kan schade of letsel aan mensen, dieren of eigendommen veroorzaken. De fabrikant kan niet aansprakelijk worden gesteld voor dergelijke schade of letsel.
• Veilig gebruik is alleen gegarandeerd als de installatie correct is uitgevoerd volgens deze instructies. Bij schade als gevolg van een onjuiste installatie ligt de verantwoordelijkheid bij de installateur;
• Het wordt aanbevolen om tijdens de installatie beschermende handschoenen te dragen om snijwonden te voorkomen;
• De garantie dekt geen schade die is veroorzaakt door een onjuiste installatie;
• Bij een verkeerde installatie, manipulatie van het apparaat of een niet-conforme aansluiting vervalt de productgarantie;
• Na de installatie mag het netsnoer niet in contact komen met bewegende onderdelen van keukencomponenten (bijv. een lade) en mag het niet worden blootgesteld aan mechanische spanning;
• Dit product vereist constante ventilatie tijdens gebruik. Dek de ventilatieopeningen niet af;
• Nadat de installatie is voltooid, moet de technicus controleren of het product correct is geïnstalleerd.

Belangrijke waarschuwingen

• Installeer het apparaat niet op een plaats waar het wordt blootgesteld aan direct zonlicht, om te voorkomen dat de prestaties van het product worden beïnvloed;
• Installeer en gebruik dit product in een afgesloten, overdekte, droge en goed geventileerde omgeving;
• Installeer het product niet op een buitenlocatie waar het wordt blootgesteld aan weersinvloeden; • Installeer het product in de buurt van een stopcontact; • Houd het product uit de buurt van vlammen;
• Plaats het apparaat op een vlakke ondergrond, in een ruimte die geschikt is voor de grootte en het
• gebruik ervan; Maak het apparaat schoon met water en een mild reinigingsmiddel en droog het af met een zachte doek. Het apparaat is zwaar; er zijn minimaal twee personen nodig om het te verplaatsen.
• Laat de koelkast na de installatie minimaal 4 uur rusten voordat u hem inschakelt, zodat de olie in de compressor kan bezinken.

Dit product is uitsluitend bedoeld voor installatie in huishoudelijke of soortgelijke omgevingen, zoals:

• Keukenruimtes bestemd voor personeel in winkels, kantoren en andere werkomgevingen;
• Ruimtes beschikbaar voor personeel en klanten in hotels, motels en andere residentiële omgevingen; • Schoonheidsboerderijen, Bed & Breakfasts (B&B); • Voor horeca en soortgelijke toepassingen, met uitzondering van detailhandel.

Installeer dit product op een locatie waar de omgevingstemperatuur niet lager of hoger is dan de bedrijfstemperatuur die op het productetiket staat aangegeven. Als u dit niet doet, functioneert het apparaat niet goed.

• Uitgebreide temperatuur (SN): "Dit apparaat is bedoeld voor gebruik bij omgevingstemperaturen tussen 10°C en 32°C";
• Gematigd (N): "Dit apparaat is bedoeld voor gebruik bij omgevingstemperaturen tussen 16°C en 32°C";
• Subtropisch (ST): "Dit apparaat is bedoeld voor gebruik bij omgevingstemperaturen tussen 16°C en 38°C";
• Tropisch (T): "Dit apparaat is bedoeld voor gebruik bij omgevingstemperaturen tussen 16°C en 43°C."

3 Afmetingen koelkast

Afmetingen in mm

Vooraanzicht axonometrisch Achter-axonometrisch aanzicht

Zijaanzicht met gesloten deuren

Bovenaanzicht

met gesloten deuren

Zijaanzicht met deuren open

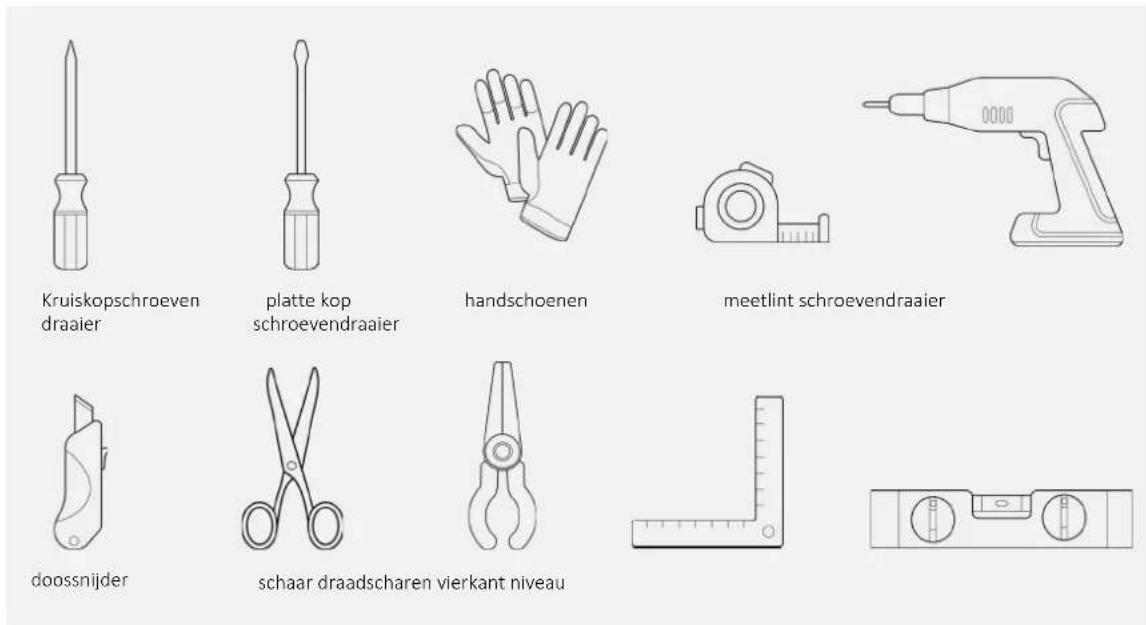

4 Installatie gereedschap

Gereedschap nodig

Accessoires meegeleverd

5 Afmetingen kast

5.1 Voorzorgsmaatregelen

• Het inbouwcompartiment zonder achterwand voorzien;
• Voor productventilatie volgt u de instructies in deze handleiding;
• Het is aan te raden het apparaat aan de muur te bevestigen om kantelen te voorkomen.

5.2 Afmetingen in mm

Vooraanzicht axonometrisch

met deuren open

Modellen		A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	Opmerking
1	Min.	50	400	560	1778	560	Scharnieren:17 mm
	Aanbevolen			580	1780	562
	Max.			-	1782	568
2	Min.	50	400	560	1941	560
	Aanbevolen			580	1943	562
	Max.			-	1945	568
3	Min.	50	400	560	1941	710
	Aanbevolen			580	1943	712
	Max.			-	1945	718

6 Kastinstallatie en ventilatie

6.1 Installatie in kolom

Zijgedeelte Zijgedeelte

Als het niet mogelijk is om een opening in de plint te maken, zoek dan een alternatieve oplossing om een goede luchtcirculatie te garanderen.

U kunt de productinstallatievideo bekijken door de QR-code te scannen.

of door hierop te klikken link

8 Verander de richting van de deuropening

8.1 De deuren ontgrendelen

Draai de schroef 5 mm los, duw de pakkingblokken naar beneden om ze te verwijderen en gooi ze weg (niet de schroeven, want die heb je later nog nodig).

8.2 Het verwijderen van de onderste schroef

OPMERKING: Volg de volgende instructies alleen als het nodig is de draairichting van de deur om te keren. Ga anders verder met de volgende paragraaf (pagina 16).

Draai de scharnieren 180° en monteer ze zoals aangegeven op de tekening.

8.4 De onderste schroef aan de andere kant van de koelkast bevestigen

Draai de schroef (van stap 8.2) aan de andere kant van de koelkast vast zoals aangegeven in het diagram

9 Installatie-instructies voor de koelkast

Als u stap 8.1 nog niet hebt voltooid, doe dat dan nu voordat u verdergaat.

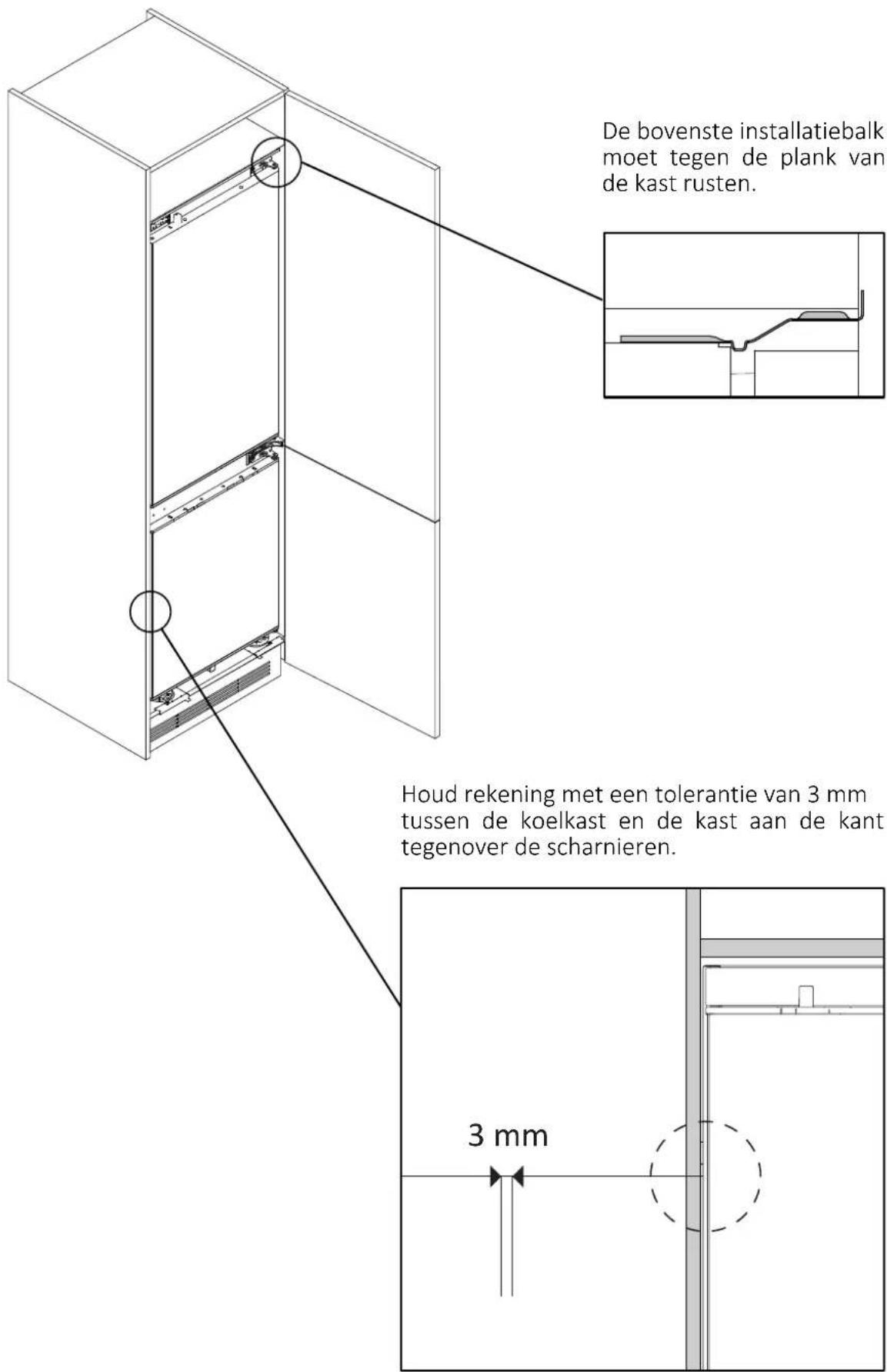

9.1 Het aanbrengen van de bovenste installatiebalk van de koelkast

9.2 Het aanbrengen van de zelfklevende afstandhouders aan de zijkant van de koelkast

9 Installatie-instructies voor de koelkast

9.3 Het centreren van de koelkastpoten

Monteer de centreermaten voor de poten aan de onderkant van de kast met de meegeleverde schroeven. Verwijder overtollige onderdelen zoals aangegeven in de tekening.

9.3 Het centreren van de koelkastpoten

9 Installatie-instructies voor de koelkast

WAARSCHUWING: Voordat u de koelkast in de kast plaatst, moet u het netsnoer erdoorheen halen en tijdelijk met tape aan de bovenkant vastzetten. Til het product vervolgens met twee personen op en plaats het in de uitsparing. Zorg ervoor dat het netsnoer niet beschadigd raakt. Zorg ervoor dat het stopcontact vrij toegankelijk is.

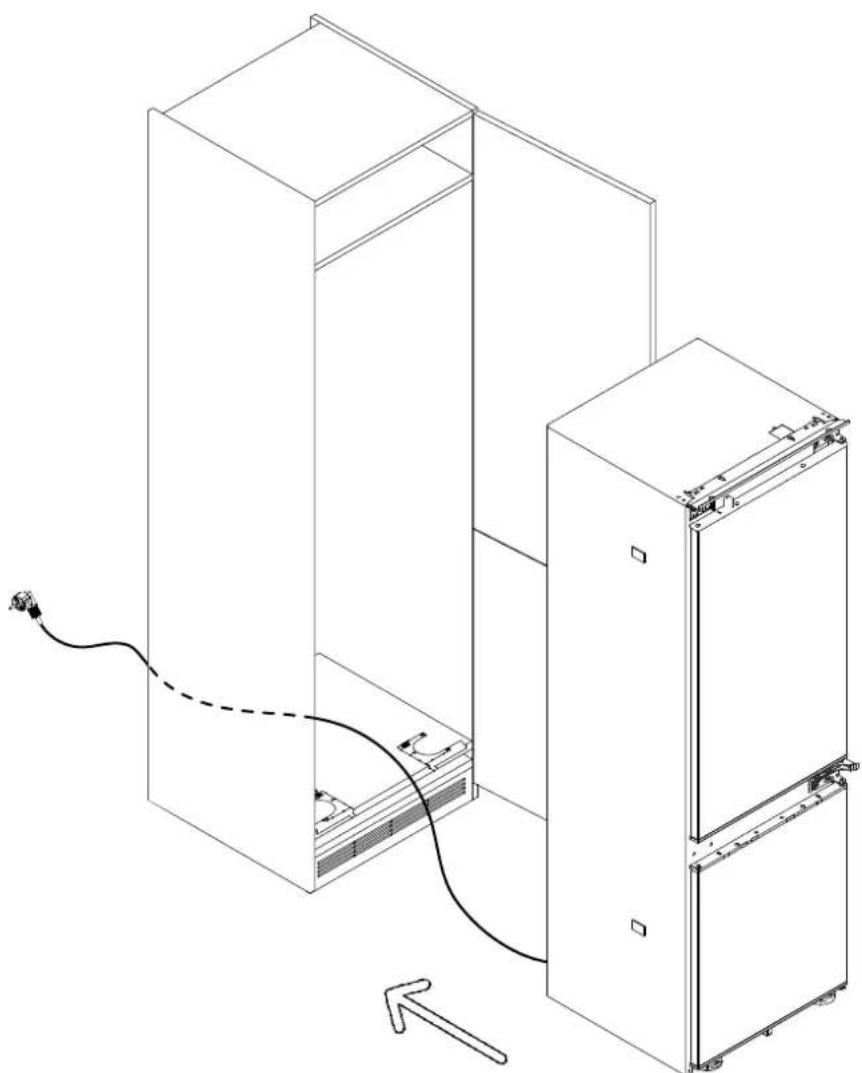

9.4 Ingebouwde installatie

9.4 Ingebouwde installatie

9 Installatie-instructies voor de koelkast

9.5 De poten van de koelkast vastzetten

Verwijder de vin van het centreercomponent van de voet. Stel de gewenste hoogte in en bevestig de voeten van de koelkast met de meegeleverde schroeven aan de kast.

Bevestig de beugel met de meegeleverde schroeven aan de openingszijde van de koelkast. Verwijder de positioneringsvin. Plaats ten slotte de afdekking.

9 Installatie-instructies voor de koelkast

9.6 Montage van de centrale beugels en afdekkingen

Bevestig de beugel met de meegeleverde schroeven aan de kant tegenover de scharnieren.

Verwijder de positioneringsvinnen. Plaats ten slotte de afdekking.

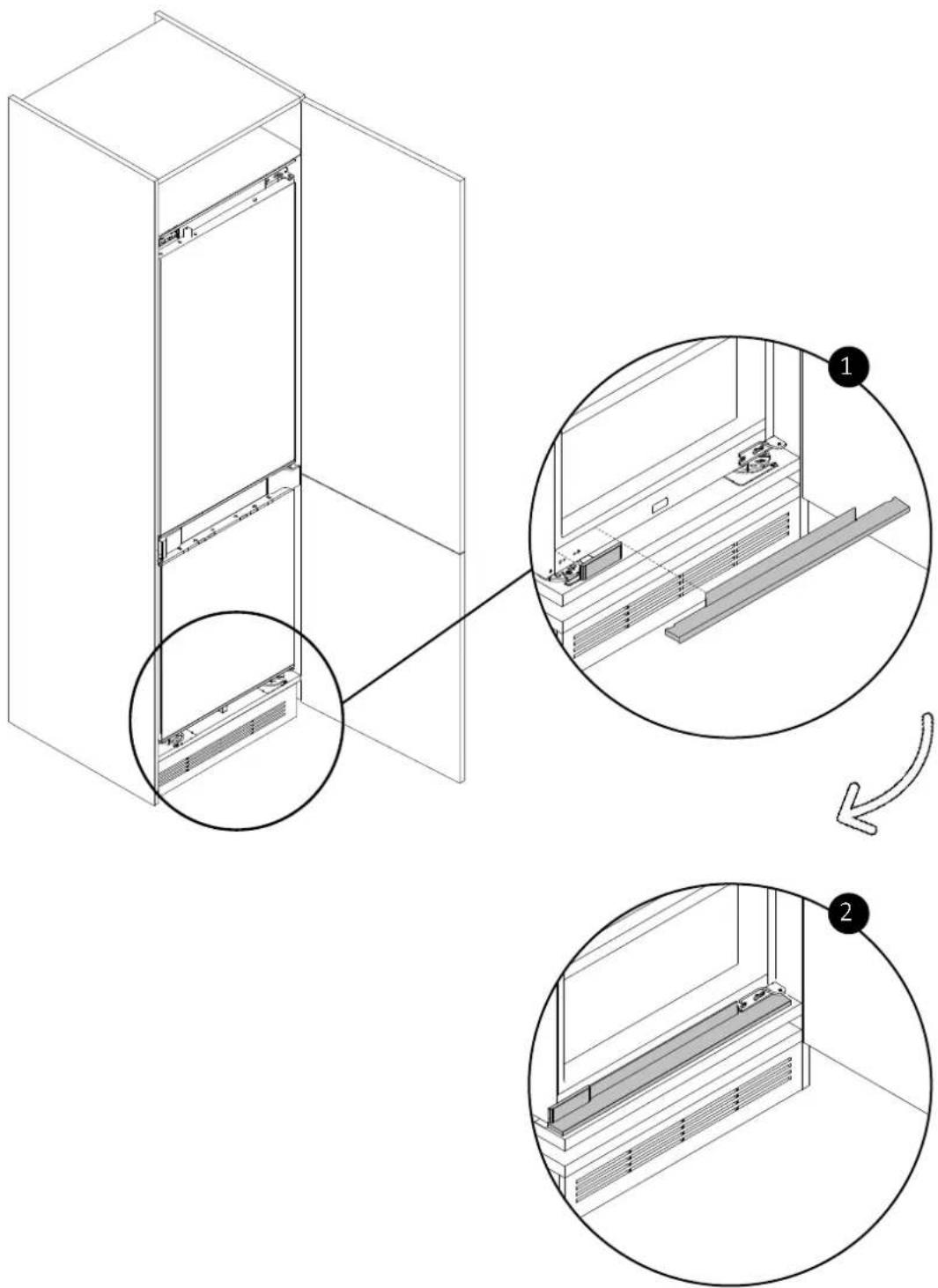

9.7 Montage van de onderdeksels

Plaats de twee onderste deksels en bevestig ze zoals aangegeven in de tekening.

9 Installatie-instructies voor de koelkast

9.8 Pakkingen aanbrengen aan de zijkant van de koelkast

Snij de pakkingen op maat en plak ze aan de zijkant van de koelkast, aan de kant tegenover de scharnieren.

9.9 Het monteren van de bovenpanelen en het vastzetten van de koelkast op de bovenste plank

Bevestig het bovenste frontpaneel met de meegeleverde schroeven aan de kastplank en dek vervolgens het bovenste scharnier en de andere kant af met de afdekkingen.

9 Installatie-instructies voor de koelkast

9.10 Het bevestigen van de schuifscharnieren aan de kastdeur

Zorg er vóór het starten voor dat zowel de kastdeur als de koelkastdeur perfect openstaan (90 graden).

9.10 Het bevestigen van de schuifscharnieren aan de kastdeur

Bevestig de wieltjes met een schroevendraaier aan de kastdeuren. Verwijder vervolgens de geleiders zoals aangegeven in de afbeelding.

10 Aansluiting op het lichtnet

10.1 Waarschuwingen

Om de elektrische aansluiting van het apparaat veilig uit te voeren, dient u de volgende waarschuwingen in acht te nemen:

• Elke reparatie, installatie en elk onderhoud dat niet correct wordt uitgevoerd, kan een ernstig gevaar opleveren voor de gebruiker;
• Het productiebedrijf aanvaardt geen enkele verantwoordelijkheid voor directe of indirecte schade veroorzaakt door onjuiste installatie, onderhoud of reparaties. Het bedrijf is ook niet aansprakelijk voor schade veroorzaakt door het ontbreken of de onderbreking van het aardingssysteem (bijv. elektrische schokken);
• Sluit het product uitsluitend aan met het meegeleverde netsnoer;
• Het product moet worden aangesloten op een professioneel geïnstalleerd elektrisch systeem;
• Bij schade die door een verkeerde aansluiting ontstaat, vervalt de garantie;
• Voor eventuele reparaties kunt u uitsluitend contact opnemen met de Klantenservice en vragen om het gebruik van originele reserveonderdelen;
• Koppel het product los van de elektrische voeding voordat u er enige ingreep of onderhoud aan uitvoert.
• Om het risico op brand of elektrische schokken te voorkomen, mag u de stekker of het netsnoer niet beschadigen;
• Sluit het apparaat niet aan op stekkerdozen, verlengsnoeren of draagbare voedingen;
• Wanneer het apparaat op de gekozen locatie wordt geplaatst, zorg er dan voor dat het netsnoer niet vastzit of beschadigd is en dat er zich geen stekkerdozen of draagbare voedingen aan de achterkant van het apparaat bevinden.

Geabsorbeerd vermogen

Zie het productgegevensplaatje.

Differentieelschakelaar (levensreddend)

Het gebruik van een aardlekschakelaar met uitschakelstroom die voldoet aan de huidige normen wordt aanbevolen.

⚠ WAARSCHUWING: Het product moet via een

Omnipolaire scheidingsschakelaar die zorgt voor een scheiding tussen contacten die voldoet aan overspanningscategorie III. Een dergelijke schakelaar moet bestand zijn tegen de maximale aangesloten belastingen en voldoen aan de geldende normen.

• Zorg ervoor dat de elektrische specificaties op het typeplaatje overeenkomen met die van de stroomvoorziening;
• Het apparaat werkt op een elektrische stroom van 220-240 Vac/50 Hz;
• Abnormale spanningsschommelingen kunnen ertoe leiden dat het apparaat niet start, dat de temperatuurregeling of compressor beschadigd raakt of dat er abnormale geluiden tijdens de werking ontstaan. In dat geval dient een automatische regelaar te worden geïnstalleerd;
• Zorg ervoor dat de hoofdkabel tijdens en na transport/verplaatsing niet onder het apparaat klem komt te zitten, om te voorkomen dat de hoofdkabel wordt doorgesneden of beschadigd. Indien het netsnoer van het apparaat beschadigd raakt, ga dan niet verder met de installatie en neem contact op met de servicedienst;
• Zorg ervoor dat de stroombron, stekker en zekeringen overeenkomen met de gegevens op het gegevensplaatje; • Zorg ervoor dat de stekker geaard is en gebruik geen stekkerdozen of verlengsnoeren.

LET OP (alleen Verenigd Koninkrijk): Het netsnoer van het apparaat is voorzien van een driepolige stekker (geaard) die geschikt is voor een standaard driepolig stopcontact (geaard). Knip of verwijder de derde pen (aardaansluiting) nooit. Na installatie van het apparaat moet de stekker toegankelijk blijven.

10.2 Andere adviezen

Bij het gebruik van elk huishoudelijk apparaat moet u zich aan een aantal basisregels houden:

• Het is raadzaam de stekker schoon te houden: vuilresten op de stekker kunnen brand veroorzaken;
• Trek niet aan het netsnoer om het apparaat los te koppelen van de stroomvoorziening terwijl het in werking is;
• Raak het apparaat niet aan met natte of vochtige handen of voeten. Het gebruik van adapters, stekkerdozen of verlengsnoeren wordt afgeraden;
• Schakel het apparaat uit als er een storing optreedt en/of als de prestaties afnemen. Breng geen wijzigingen aan in het apparaat.

11 Leveren aan de gebruiker

Aan het einde van de installatie:

• De gebruiker informeren over essentiële functies;
• Informeer de gebruiker over alle aspecten die relevant zijn voor veilig gebruik en behandeling;
• Geef de gebruiker de accessoires en de gebruiks- en montage-instructies mee, zodat hij/zij deze zorgvuldig kan bewaren.
• Nadat de installatie is voltooid, verwijdert u de beschermfolie, tape en alle andere verpakkingsmaterialen.

Wacht na het inschakelen van de koelkast minimaal 2 uur voordat u er voedsel in legt, zodat de juiste temperatuur in de koelkast wordt gegarandeerd.

WAARSCHUWING: Het product vereist voldoende ventilatie voor normaal gebruik. Blokkeer de ventilatieopeningen om welke reden dan ook niet.

OPMERKING: Het daadwerkelijke uiterlijk van het product hangt af van het gekozen model.

12 Het product demonteren

• Koppel het product los van de stroomvoorziening; Draai de bevestigingsschroeven los;
• Til het product iets op en trek het er volledig uit;
• Dit product beschadigt de kast niet en kan ook met een nieuw apparaat worden gebruikt.
