GEBRUIKSAANWIJZING 532 43 20-32 MCCULLOCH

OPMERKING: Montage-instructies voor tractors die in de fabriek zijn uitgerust met het elektrische stortsysteme, beginnen bij stap 17.

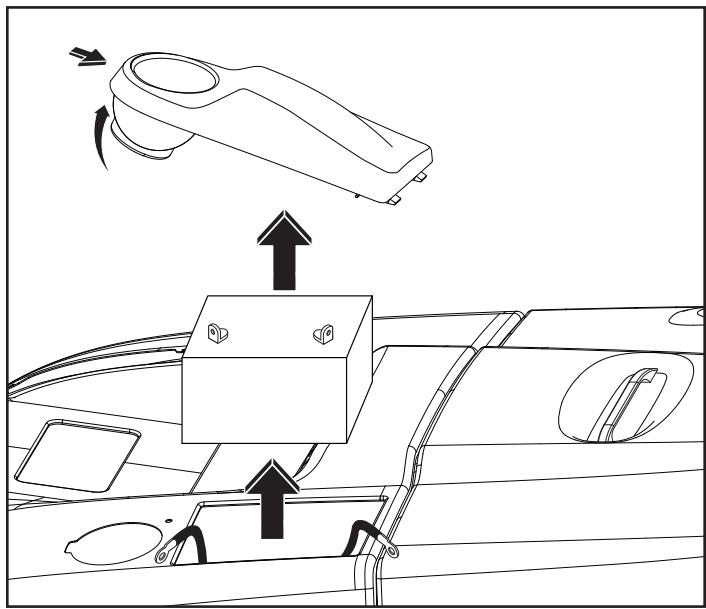

1. Begin met het verwijderen van het accudeksen aan de linkerkant van de tractor. Het deksel worden verwijderd door het gebied voor de bekerhouser aan,achter te duwen. Het deksel zwaaitervolgens open.
2. Verwijder het bevestigingsmaterial van de accuconnector met een 7/16" steeksleutel en til de accu eruit.

OPGELET: Verwijder algintijd de negatieve lading eerst voordat u de positieve lading probeert te verwijdersen om te voorkomen dat de accu beschadigt.

1. Verwijder de opvangbak en zet hem op de grond.

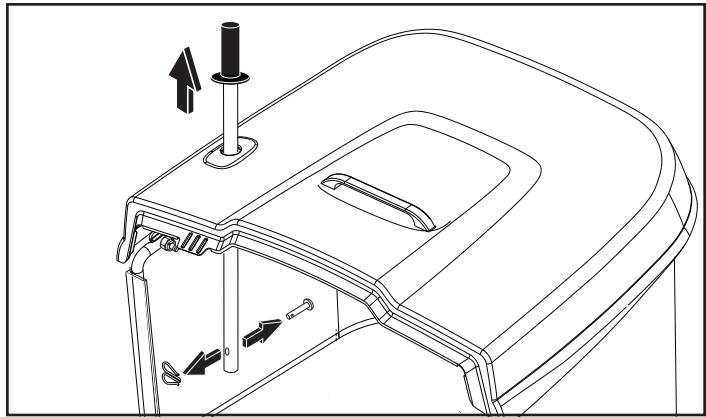

2. Verwijder de klem en borgpen van de basis van de storthendel en verwijderervolgens de storthendel van de boenkant van de opvangbak.

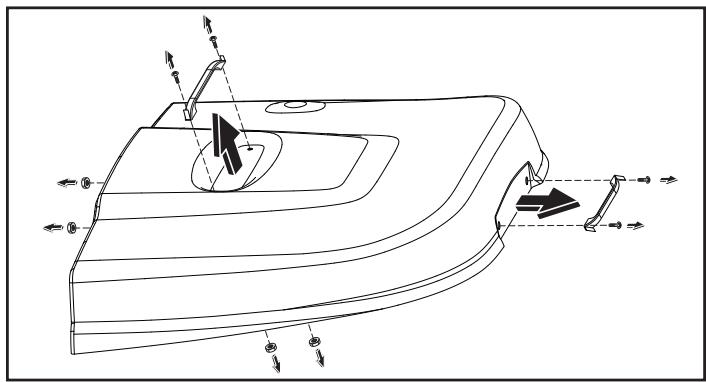

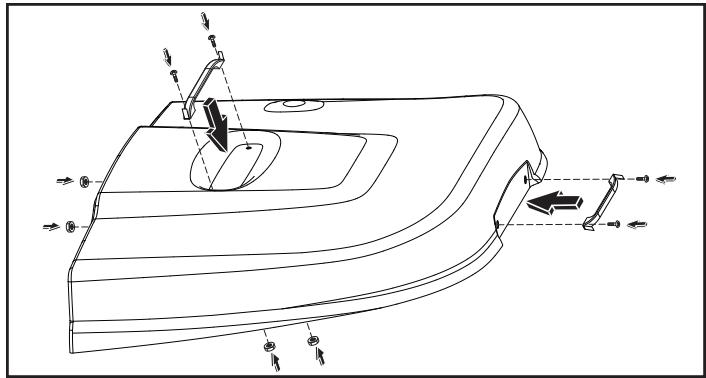

1. Gebruik een Phillips kopschroevendraaier en een 3/8 steeksleutel en verwijder de bovenste opvangbakhendel.
2. Gebruik een Phillips kopschroevendraaier en een 3/8" stekk sleutel en verwijder de anschterste opvangbakhendel.
3. Verwijder het deksel van de opvangbak.

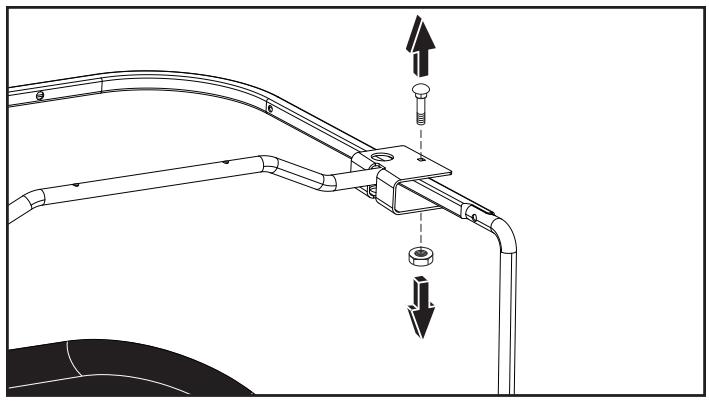

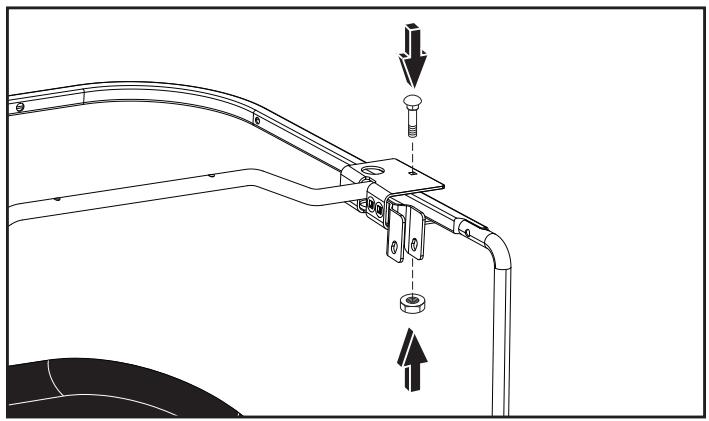

8 Gebruik een 7/16"dropsleutel en verwijder de moer en draagbout die de bovenste zijbeugels aan de opvangbak bevestigen.

9 Til op aan de kruisas en verwijder de bovenste zichbeugel van de opvangbak.

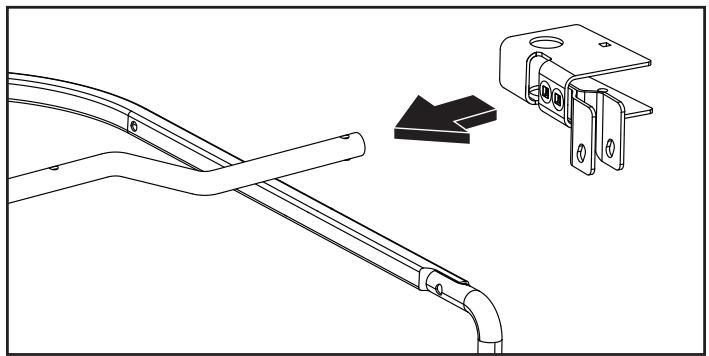

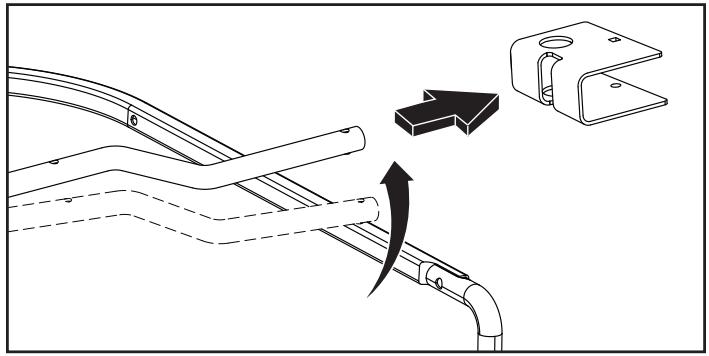

10 Installee het neue samenstel voor de bovenste beugel uit de set door dit op de kruisas te schuiven en dan uit te lijnen met de boutgaten.

11 Gebruik een 7/16" dopsleutel en plaats de draagbout en de moer terug om het samenstel van de bovenste beugel te bevestigen.

1. Gebruik een 3/8"dropsleutel en Phillips kopschroevendraier en plaats het deksel van de opvangbak en de hendels terug.

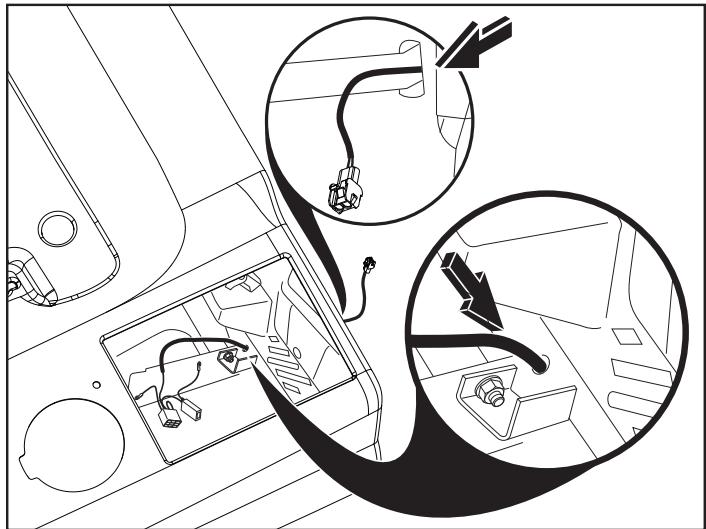

1. Leid het harnas van de verbindingsdraad zo, dat de ooglussen en schakelaarplug zich in de accuopening bevinden en dat de aandrijverplug door de weiterplaat uitsteekt langs de zijkant van de steunbeugel van de opvangbak aan de linkerzijde van de tractor.

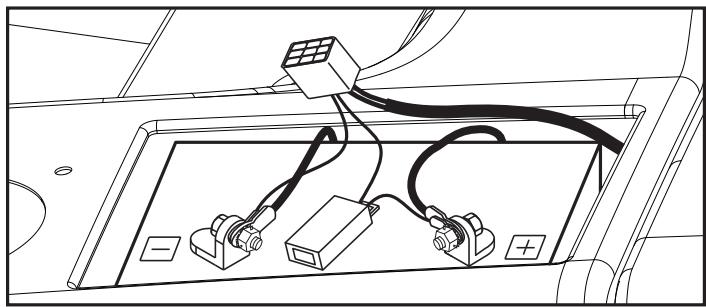

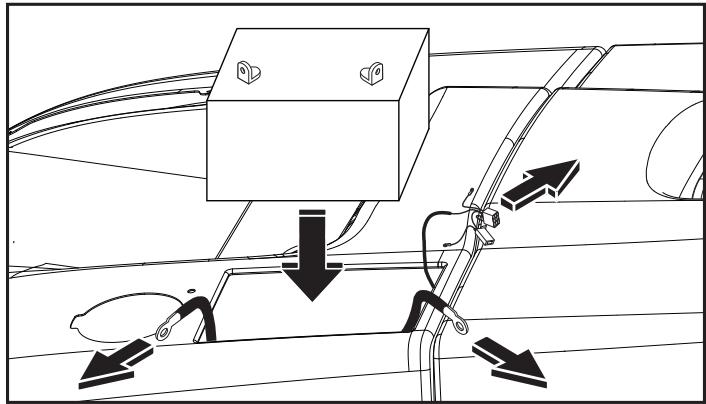

1. Plaats de accu terug.

Zorg dat het harnas boven de bovenkant van de accu worden geleid vanaf de achterkant,rechtzerhoek.

Sluit eerst de rode draad aan de positieve pool aan en vervolgens de zwarte draad aan de negatieve pool. Zorg dat de draden zich plat gegen de accu bevinden voordat het bevestigingsmaterial wird aangedraaid.

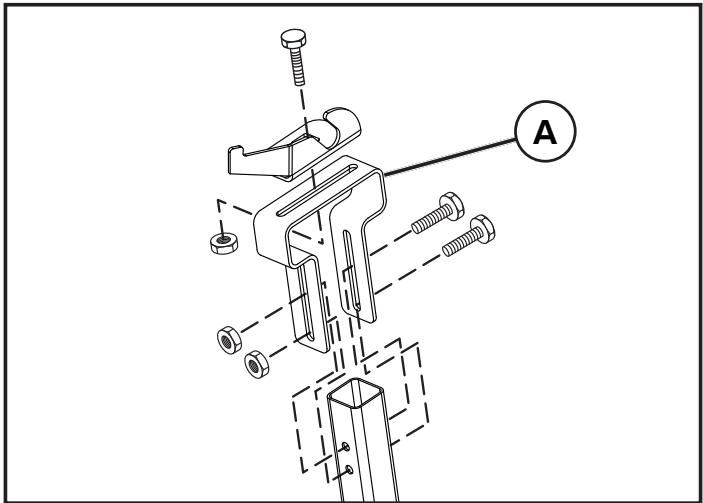

1. Verwijder de bouteen die de afstelbeugel maar de steunbuis bevestigen en verwijder verrolgens de scharnierbeugel uit de afstelbeugel. Vervang de afstelbeugel (A) met de in de set geleverde versie met hoch treksterkte. Voer deze stap aan.beide zijden van de tractor uit.

OPMERKING: Dit kan het afstellen van de opvangbak vereisen. Raadpleeg de Bedienings- en Gebruikershandleiding van de tractor voor de afstelprocedures.

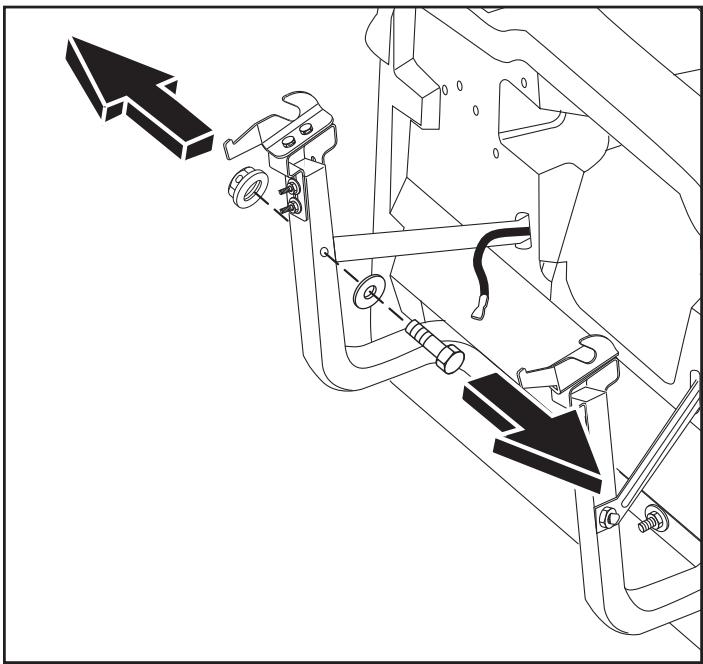

1. Gebruik een 9/16" steeksleutel en een 9/16" dopsleutel en verwijder de bout en moer die de steunbeugel van het opvangbaksamenstel bevestigen aan het steunframe van de opvangbak.

MONTAGE-INSTRUCTIES VOOR TRACTORS DIE IN DE FABRIEK ZIJN UITGERUST MET HET ELEKTRISCHE STORTSYSTEEM BEGINNEN HIER.

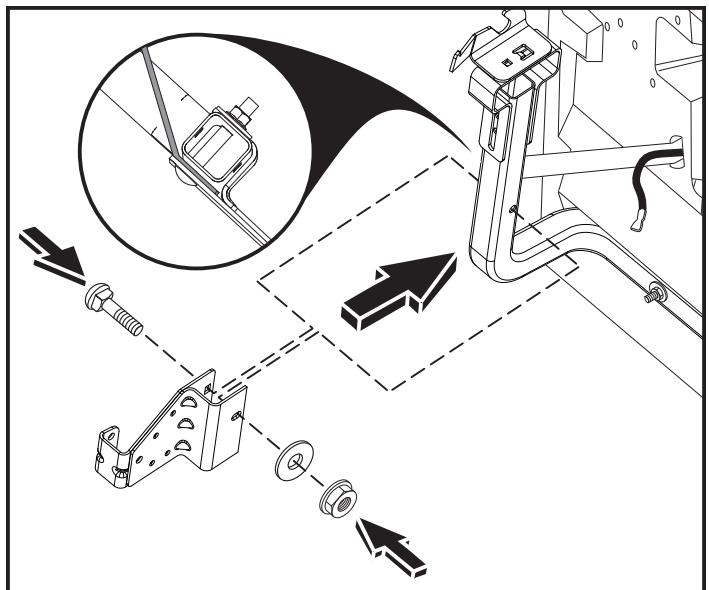

1. Monteer het onderste beugelsamenstel op het steunframe van de opvangbak en lijn de montage-openingen uit met de huidige opening in het frame. Monteer de 212 draagbout uit de set via de montage-opening, zorg ervoor dat het bedrade uiteinde van de bout maar de middellijn van de tractor wijst. De steunbeugel die zich uitsstrekt vanaf de weiterplaat要去CUSSEN het frame en het onderste beugelsamenstel gemoneerd worden.
2. Gebruik een 9/16" dopsleutel en monteer de in de set geleverde borgmoer en onderring aan de 2^1/2 " draagbout en maak vast.

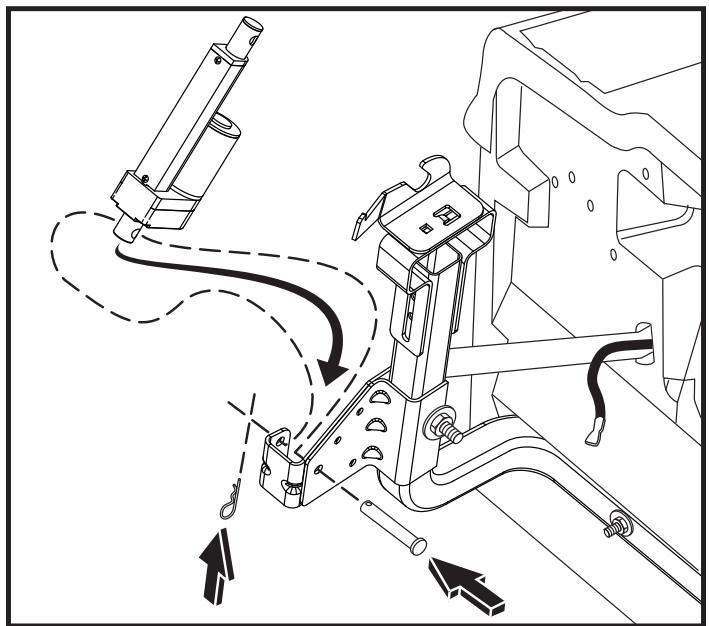

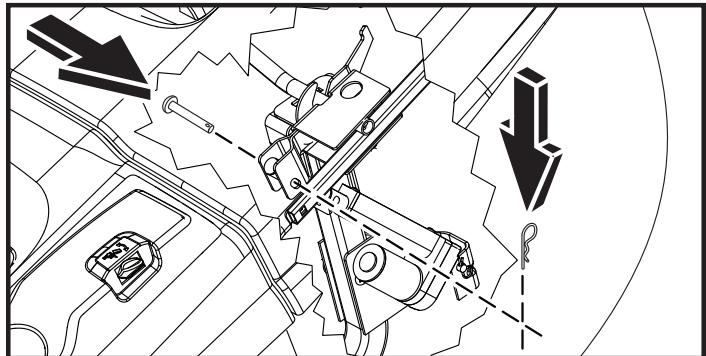

1. Gebruik de 2-3/8" borgpen en monteer de aandrijver op het onderste beugelsamenstel, waar bij de motor maar de voorkant van de tractor wijst.
2. Duw een klem door de opening aan het uiteinde van de 2-3/8" borgpen.

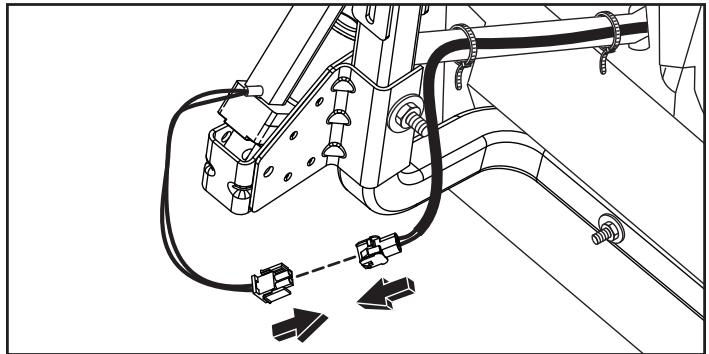

1. Sluit de draadconnectors:tussen de aandrijver en het harnas aan. Gebruik de kabelbinders in de set om de draden aan het opvangbakframe te bevestigen.

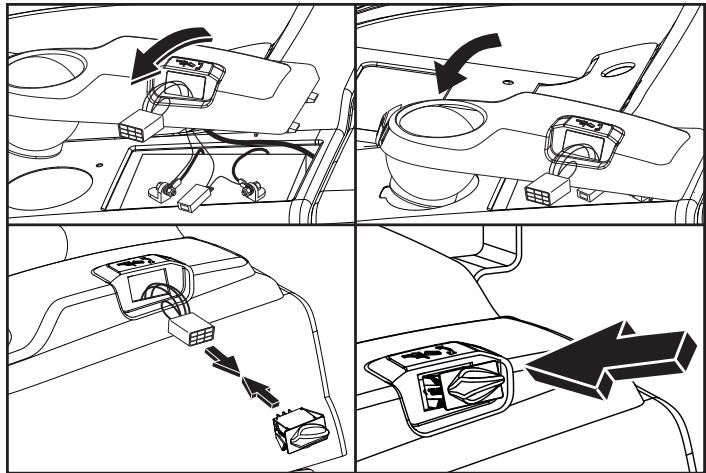

1. Leid het harnas door de schakelaaropening en bevestig verzolgens het neue accudeksen.
2. Steek het harnas in de schakelaar.
3. Klik de schakelaar in het accudeksenl.

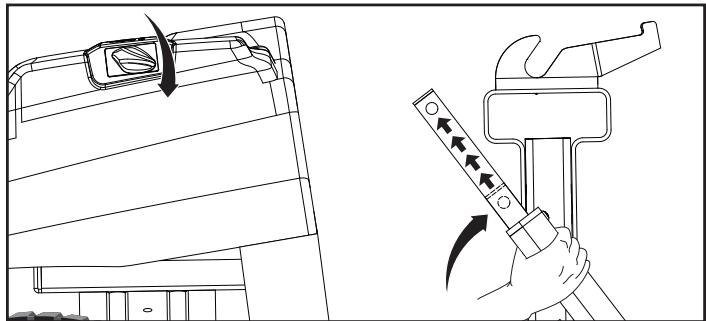

4. Druk de schakelaar in om de aandrijver volledig te verlengen terwijl u de aandrijver met uw rechterhand ondersteunt.

OPGELET: De aandrijver mag Niet in de awhile geduwd worden.

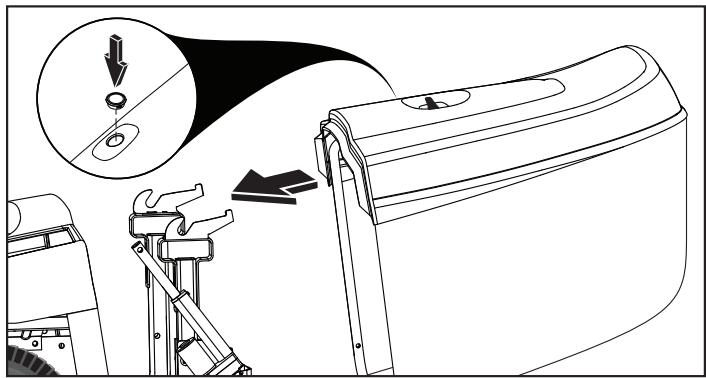

26. Monteer, nu de aandrijver op dechterplaat rust, de opvangbak terug op de achterkant van de tractor.

27. Klik de openingdop uit de set in de opening in de bovenkant van de opvangbak, waar de storthendel was bevestigd.
28. Haal de maaszijde van het opvangbakframe aan de linker-zijde van de tractor om het aandrijversamenstel te kunnen bereiken.

OPMERKING: Verleng of verkort de aandrijver waar wens om de montage-opening met de bovenste beugelgleuf uit te lijnen.
29. Bevestig, door in de opvangbak te reiken, de aandrijver aan het bovenste scharnierbeugelsamenstel met de 1-3/4" borgpen.
30. Reik in de bak en gebruik de meegeleverde klem om de 1-3/4" borgpen te bevestigen.

1. Gebruik de schakelaar om de opvangbak omhoog te brengen enplaats de opvangbakmaas wee terug aan de zijkant van het opvangbakframe.
2. Plaats het meegeleverde waarschuwingslabel op het spatschem van de tractor.

ELEKTRISCH STORTSYSTEEM BEDIENEN

OPMERKING: Bij tractors waar bij het elektrische stortsystem in de fabriek is gemonteerd, moet de contactschakelaar in de stand "AAN" staan om de opvangbak teLATen storten. Bij tractors waar bij de set is gemonteerd, hoeft dit Niet.

1. WAARSCHUWING: Houd vingers en voorwerpen van de Hoopvangbak vandaanijdens de bediening.

Uw tractor is uitgerust met een 'stortbakalarm'. Schakel de koppelingbediening van de aanbouwapparatuuruit om het alarmuit te zetten.

OPGELET: GEEN voorwerpen op de bovenkant van de opvangbakplaatsen en NIET gegen de opvangbak leunen.

Zet de tractor op de plek waar u de opvangbak wilt legen.
Zorg dat de transaxle in de neutrale stand staat. Stel de parkeerrem in.

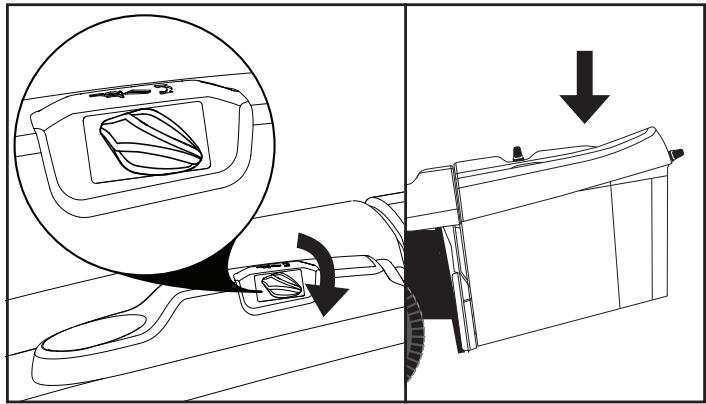

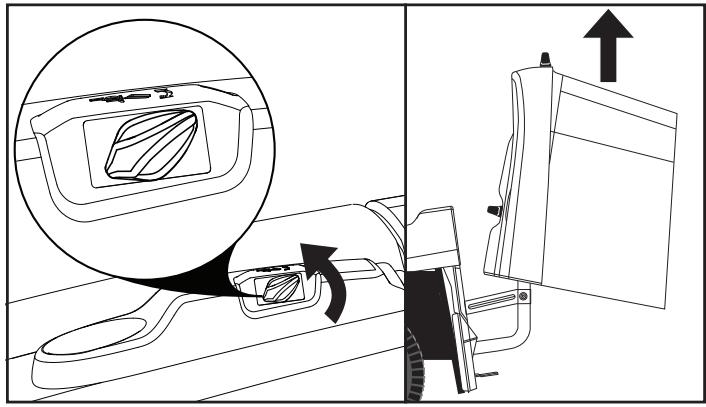

- Activeer, om snoeimaterialiaal te storten de elektrische stortschakelaar door de schakelaar linksom te draaien totdat de opvangbakঃ hoogste stand bereikt.

- Draai de stortschakelaar rechtsom totdat de opvangbak—helemaal omlaag gebracht is om het maaien te hervatten.
BELANGRIJK: Max. belading opvangbak = 60 Lb (27,2 Kg) met gras

BELANGRIJK: Het elektrische stortsystem kan uitgerust zijn met een beschemingsapparaat谈起 overbelasting. Als het opvangbaksystem overbelast is, worden de stroom waar het systeme onderbroken. Het beschemingsapparaat reset zichself automatisch na ongeveer 2 minuten. Zorg ervoor dat, zodia het systeme gereset heeft, er niets op de bovenkant van de opvangbak ligt of ertegenaan leunt wat het systeme kan overbelasten. Öpen de bak met de schakelaar en gebruik een smalle hark of soortgelijk gereedschap om het gras UIT de bak te scheppen. Zodia u de overtollige belading heeft verwijderd, probeert u de bak te lately storten met behulp van het elektrische stortsystem.
