NOTA: Le istruzioni di montaggio per i trattori con cesto di raccolta assemblato in fabbrica incominciano al punto 17.

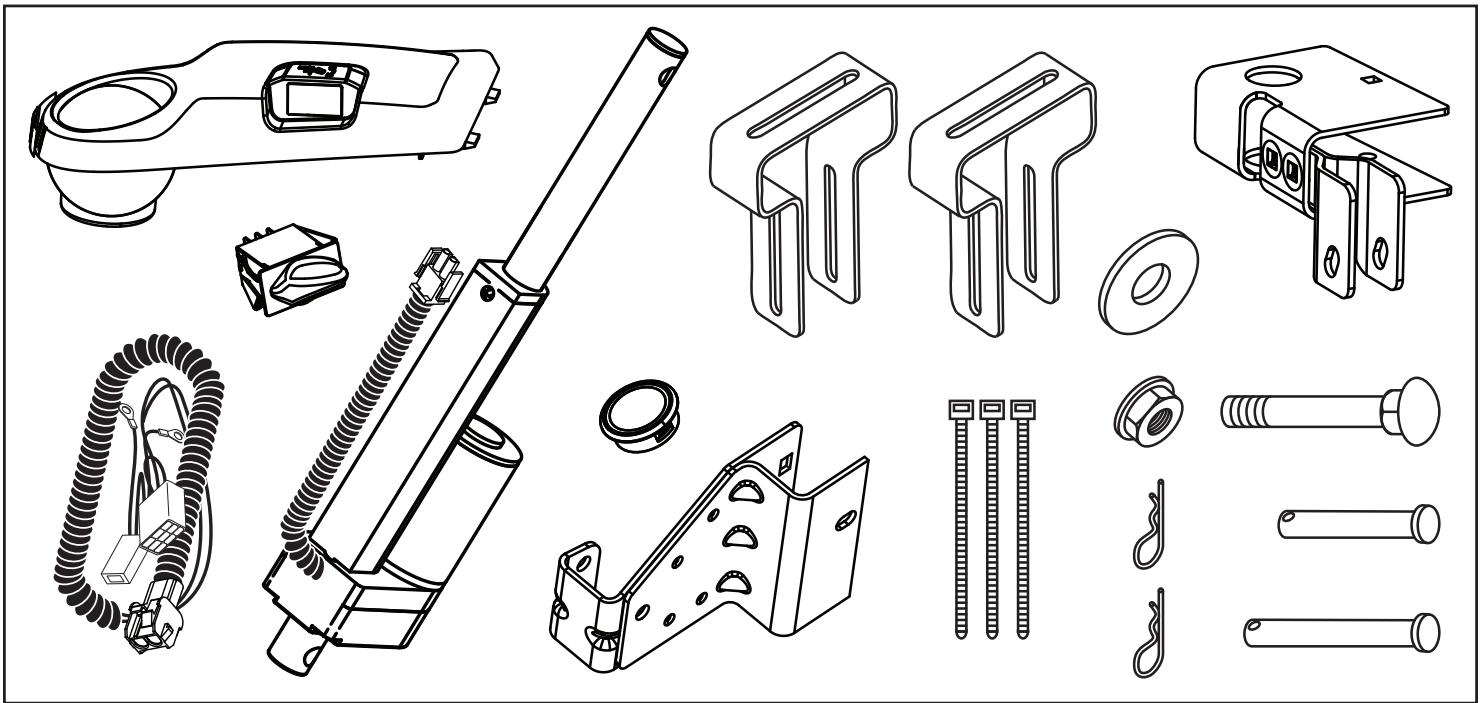

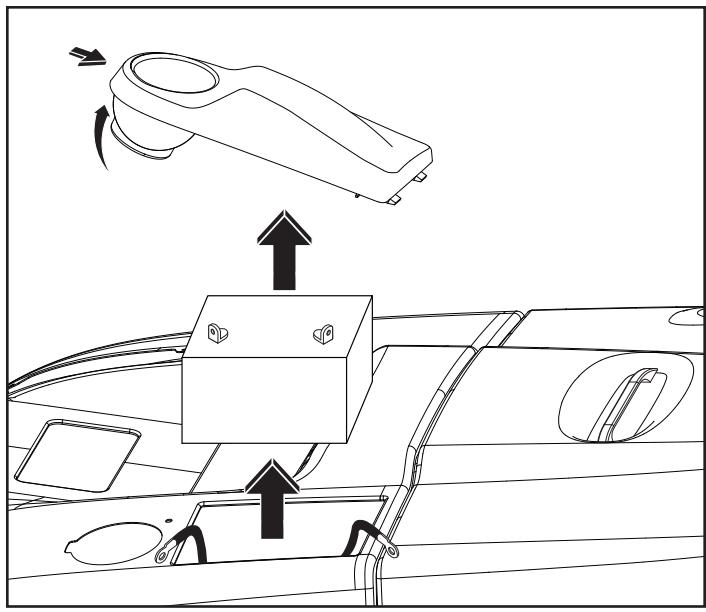

1. Togliere il copri-batteria sulla parte sinistra dell'unità. Per togliere il copri-batteria,fare pressione all'indietro sull'area davanti al porta Coppa e poi sollevare il coperchio.
2. Togliere la copertura metallica del connettore della batteria mediante una brugola da 7/16" ed estrarre la batteria.

ATTENZIONE: Per evitare di scaricare la batteria, staccare sempre il polo negativo prima di quello positivo.

1. Togliere il cesto di raccolta e appoggiarlo sul terreno.

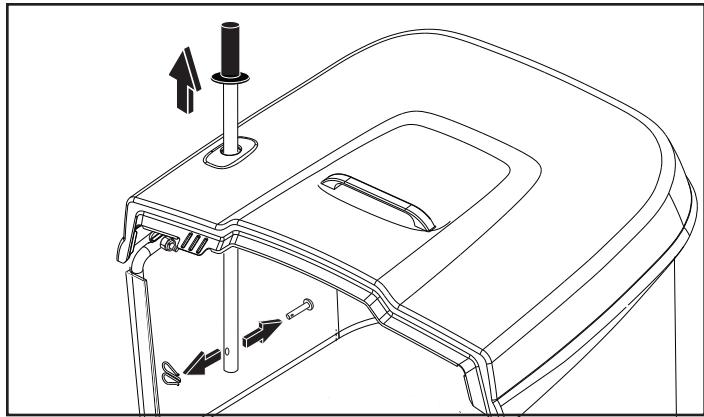

2. Togliere il fermaglio e il perno del cavalletto alla base della maniglia del cesto e poi togliere la maniglia sulla parte superiore del cesto.

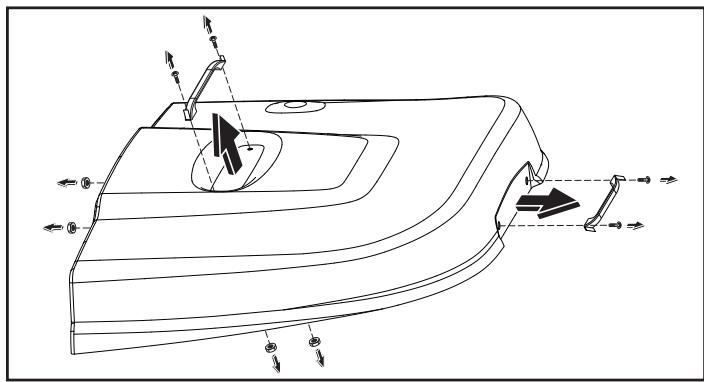

1. Mediente un cacciavite a brugola e una brugola da 3/8" togliere la maniglia superiore del cesto.
2. Mediente un cacciavite a brugola e una brugola da 3/8" togliere la maniglia posteriore del cesto.
3. Staccare la parte superiore del cesto dall'unità.

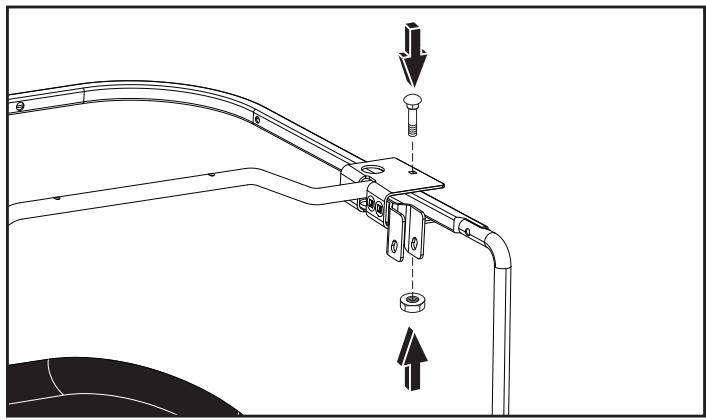

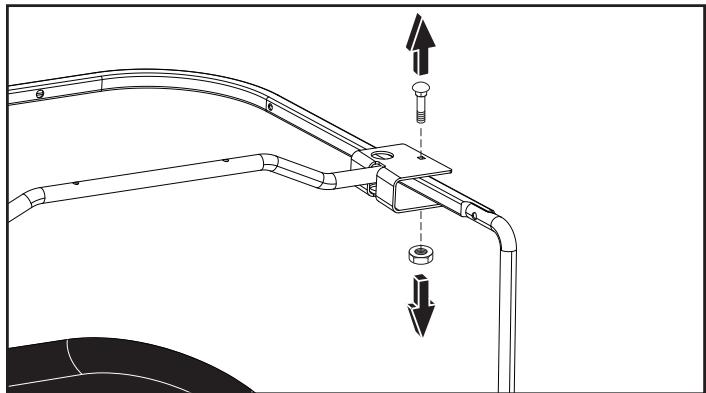

8 Mediente una chiave da 7/16", togliere il dato e il bullone a testa tonda che fissano la staffa superiore al cesto.

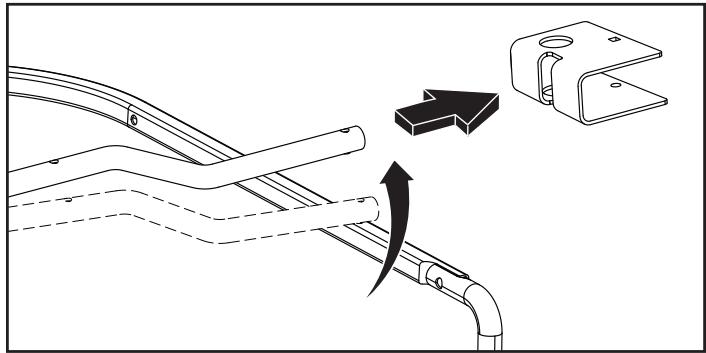

9 Sollevare l'albero a croce e togliere la staffa superiore dal cesto.

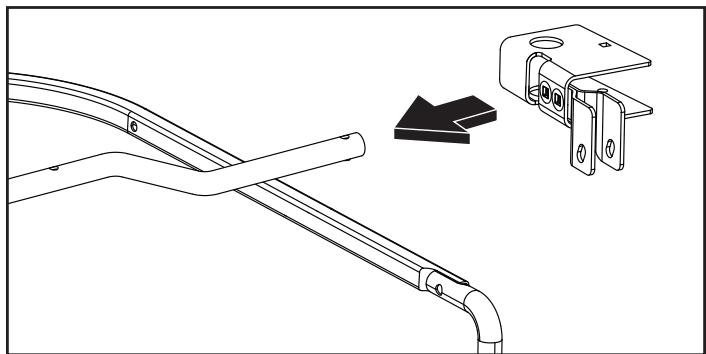

10 Installare il nuovo gruppo della staffa superiore contento nel kit facendolo scivolare sull'albero a croce e poi allineandolo ai fori del bullone.

11 Mediente una chiave da 7/16", fissare il dato e il bullone a testa tonda al gruppo della staffa superiore.

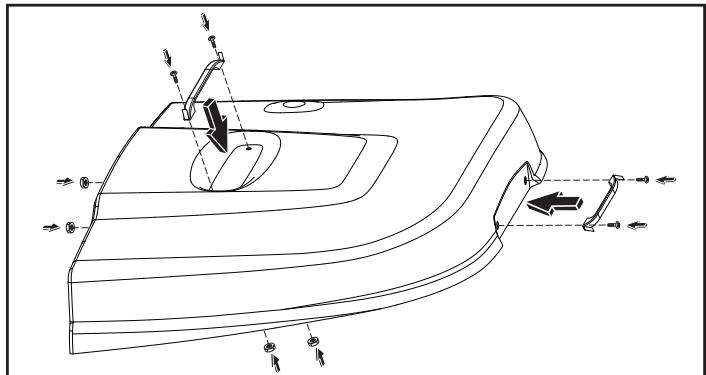

1. Mediente una chiave da 3/8 e un cacciavite a brugola rimontrare il coperchio e le maniglie del cesto.

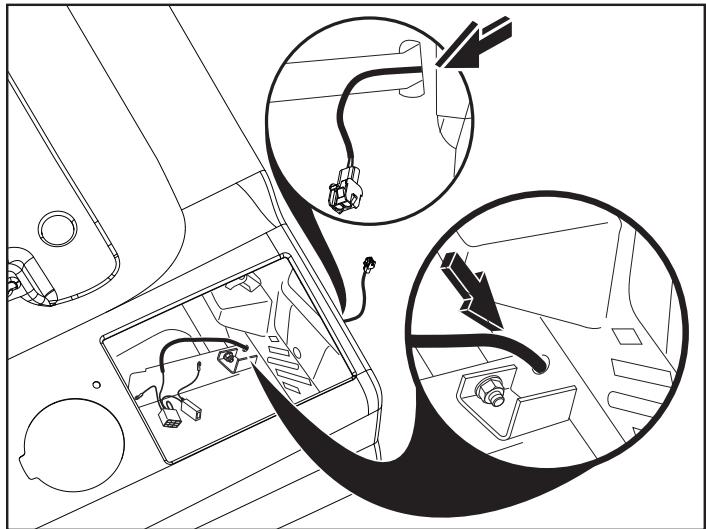

1. Dirigere i cablaggi dei cavallotti in modo che gli anelli e la candela di accensione siano in corrispondenza del foro della batteria e la spina dell'attuatore passi atraverso la piatra posteriori lungo la staffa di supporto del cesto sul lato sinistro del trattore.

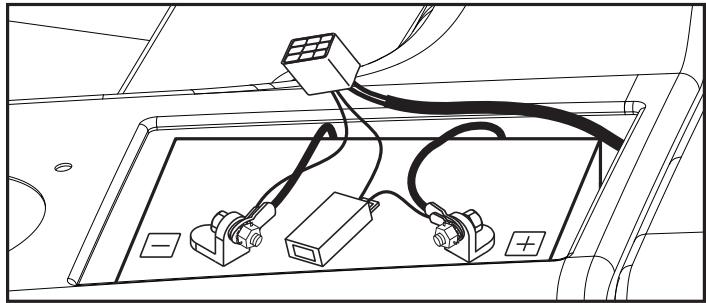

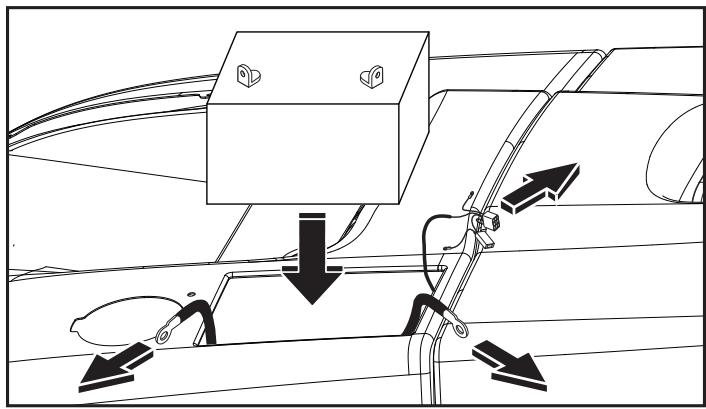

1. Riposizionare la batteria.

2. Verificare che i cablaggi siano diretti sopra alla batteria dall'angolo posteriore destro.

• Collegare daprima il cavo rosso al terminale positivo, quando il cavo nero al terminale negativo. Verificare che i cavi siano piatti contro la batteria prima di fissare la copertura metallica.

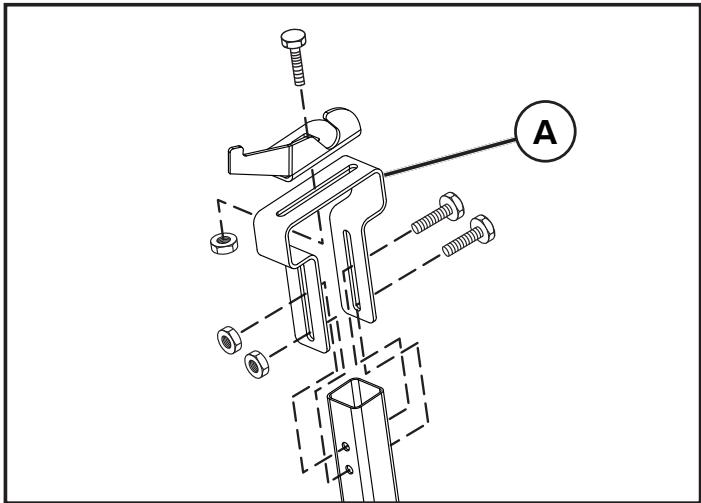

1. Togliere i bulloni che fissano la staffa di regolazione al tubo di supporto e poi togliere la staffa rotante alla staffa di regolazione. Sostituire la staffa di regolazione (A) con la versione più resistente inclusa nel kit. Completarque esta procedura su entrambé le part del trattore.

NOTA: Ciò può richiedere la regolazione del cesto di raccolta. Fare riferimento al manuale d'uso del produttore per le procedure di regolazione.

1. Mediente una brugola da 9/16"e una chiave da 9/16",togliere il bullone e il dato che fissano la staffa al telaio di supporto del cesto.

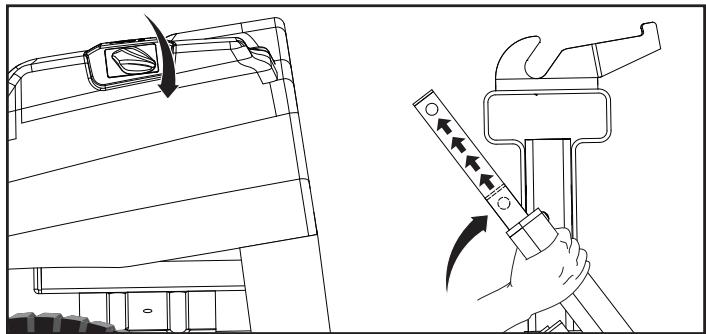

LE ISTRUZIONI DI MONTAGGIO PER I TRATTORI CON CESTO DI RACCOLTA ASSEMBLATO IN FABBRICA INCOMINCIANO QUI.

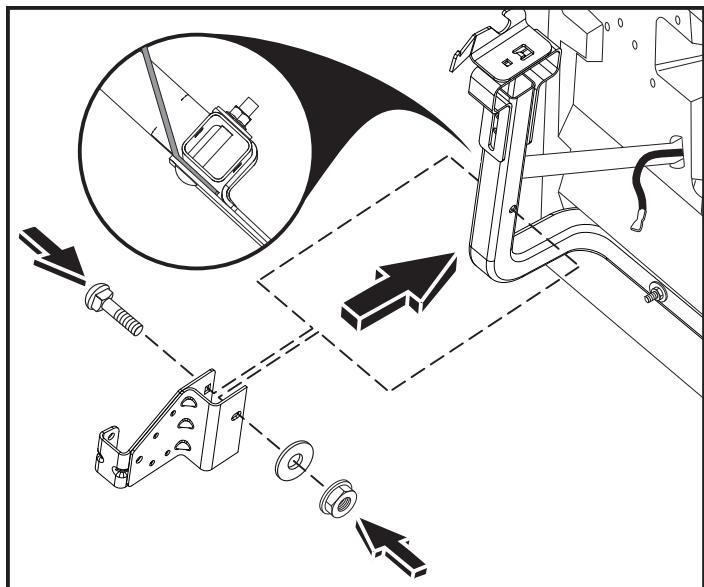

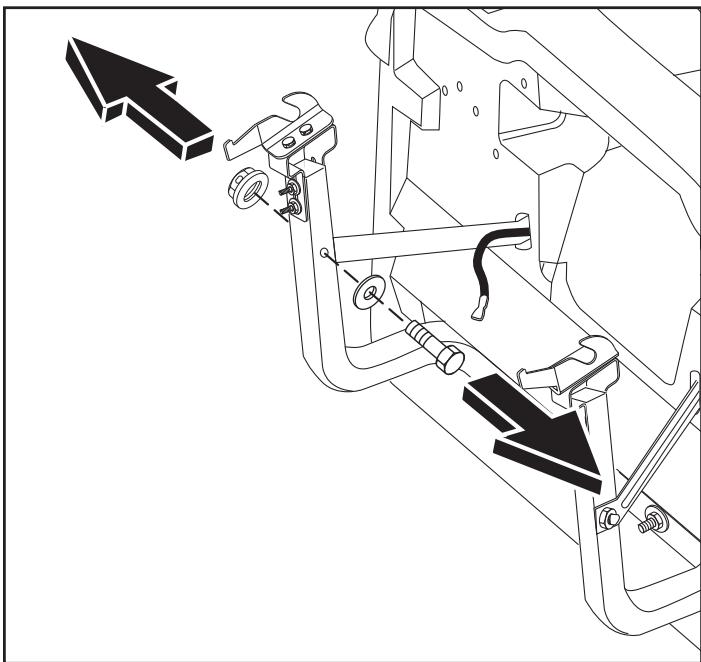

1. Installare il gruppo della staffa inferiore sul supporto del cesto e allineare il foro di montaggio con il foro sul telaio. Installare il bullone a testa tonda da 2 1/2" in dotazione attraverso il foro di fissaggio, verificando che l'estremità fillettata del bullone sia rivolta verso la linea mediana del trattore. La staffa di supporto che si estende alla piasta posteriore dovrebbe essere installata tra il telaio e il gruppo della staffa inferiore.
2. Mediente una chiave da 9/16", montare un dato di fissaggio e una rondella forniti nel kit al bullone a testa tonda 2 1/2" e serrare.

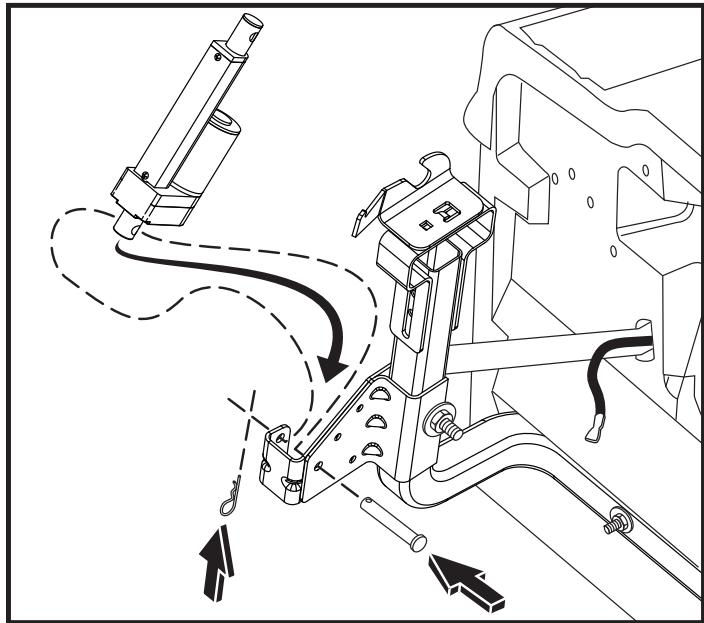

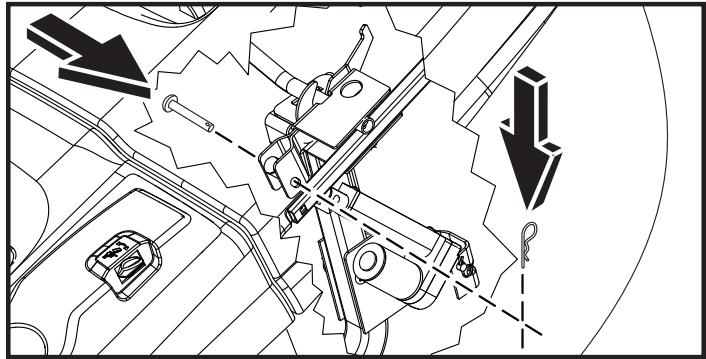

1. Mediente il perno da cavallotto da 2-3/8", installare l'attuatore sul gruppo inferiore della staffa con il motore rivolto verso la parte anteriore del trattore.
2. Fare passare un fermaglioattraverso il foro sull'estremità del perno da cavallotto da 2-3/8".

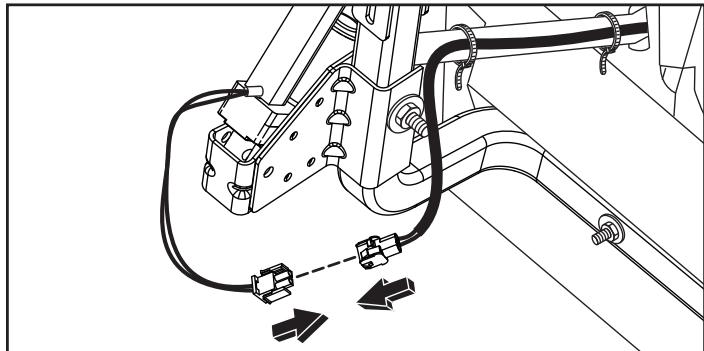

1. Collegare i connettori dei cavi tra l'attuatore e i cablaggi. Utilizzare i lacci di fissaggio in dotazione nel kit per fissare i cavi al telao del cesto.

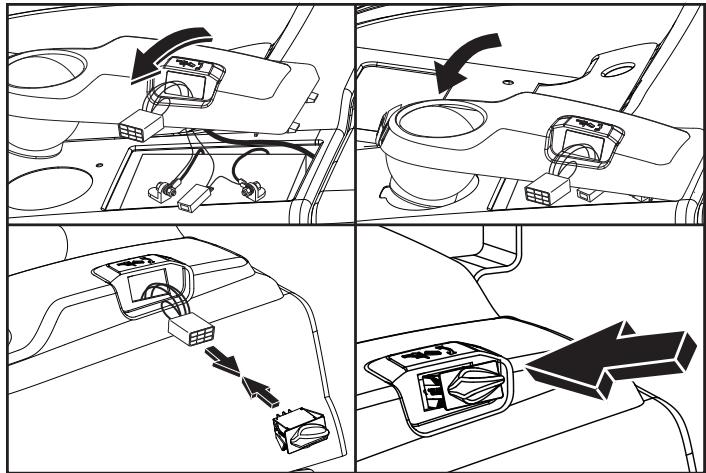

1. Fare passare i cablaggi attraverso l'apertura dell'interruttore e poi collegare il coperchio della nuova batteria.
2. Inserire icablaggi nell'interruttore.
3. Inserire l'interruttore nel coperchio della batteria.
4. Premere verso il basso l'interruttore per stendere completamente l'attuatore sostenendo contemporaneamente l'attuatore con la mano destra.

ATTENZIONE: Fare in modo che l'attuatore non prema contro la piastra posteriori.

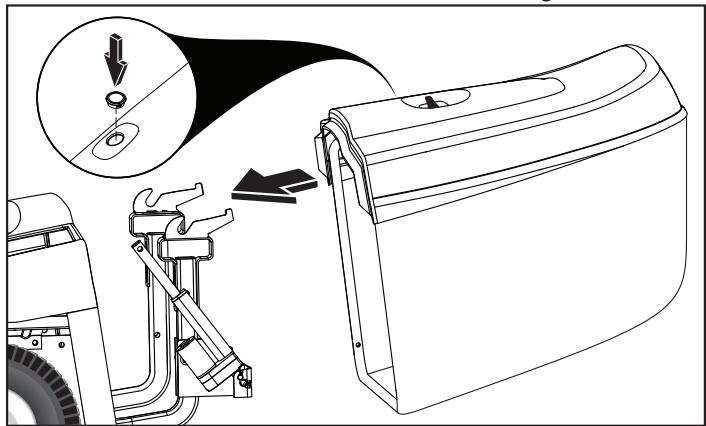

26. Con l'attuatore appoggiato alla piastra posteriore, rimontare il cesto di raccolta sulla parte posteriore del trattore.

27. Inserire il copri-foro in dotazione nel foro sulla parte superiore del cesto di raccolta dove si trovava la maniglia.
28. Sganciare la parte con la retina dal telaio del cesto di raccolta sul lato sinistro del trattore per accedere al gruppo dell'attuatore.

NOTA: Estendere o ritrarre l'attuatore in modo da allineare il foro di fissaggio con l'apertura superiore della staffa.
29. Inserendo la mano nel cesto, collegare l'attuatore al gruppo della staffa rotante superiore mediante il perno del cavallotto da 1-3/4".
30. Inserendo la mano nel cesto e servendosi del fermaglio in dotazione, fissare il perno del cavallotto da 1-3/4".

1. Utilizzato l'interruttore per alzare il cesto di raccolta, poi riattaccare la rete del cesto sul dato del telaio del cesto.
2. Mettere l'etichetta di avvertenza inclusa sul paraurti del trattore.

PER AZIONARE IL SISTEMA DI SVUOTAMENTO ELETTRICO

NOTA: Per i trattori sui quali è stato installato in fabbrica il cesto di raccolta, l'interruttore di accensione deve essere sulla posizione "ON" per svuotare il cesto. Ciò non vale per i trattori sui quali il cesto è stato montato successivement.

AVVERTENZA: Tenere lontani dal cesto dita e altri oggetti. Odurante il funzionamento.

PER SVUOTARE IL CESTO

Il trattore è dotato di un cicalino che segnala quando il cesto di raccolta è pieno. Per disinserire l'allarme, azionare il pulsante di inesto lame.

AVVERTENZA: NON posizionare oggetti sul cesto né appoggiarvisi.

• Posizione are il trattore nel luogo in cui si intende svuotare il cesto di raccolta.
• Verificare che l'asse trazione sia in posizione neutra. Azionare il freno di stazionamento.

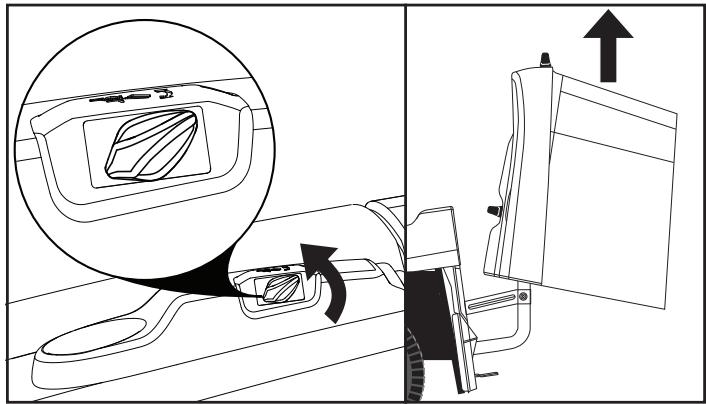

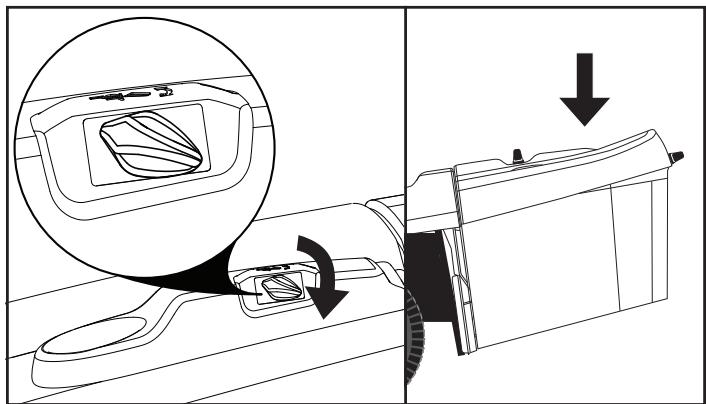

  Per svuotare il cesto di raccolta, attivare l'interruttore di svuotamento elettrico ruotandolo in senso antiorario sino a quando il cesto di raccolta raggiunge la posizione più alta.

Per proseguire il lavoro di falciatura, verificare che il cesto sia completeness abbassato.

IMPORTANT: Carico massimo cesto di raccolta = 60 Lb (27,2 Kg) di erba

IMPORTANT: Ilsystemadi svuotamento elettrico del cesto di raccolta puo prevedere un dispositivo di protezione contro il sovraccarico. Se il cesto di raccolta è sovraccarico, si interrompe l'alimentazione alsystema. Il dispositivo di protezione viene automaticamente resettatto dopo circa 2 minuti. Dopo il ripristino del systema, verificare che non vi sia alcun oggetto appoggiato sopra o contro il cesto che possa determinare il sovraccarico del systema. Apriere leggermente il sacco mediate l'interruttore, quindi con un piccolo rastrello o con un alto utensile simile estrarre l'erba dal sacco. Dopo aveo eliminato I'erba in effetu lo svuotamento del cesto di raccolta mediana I'apposto systema elettrico.
