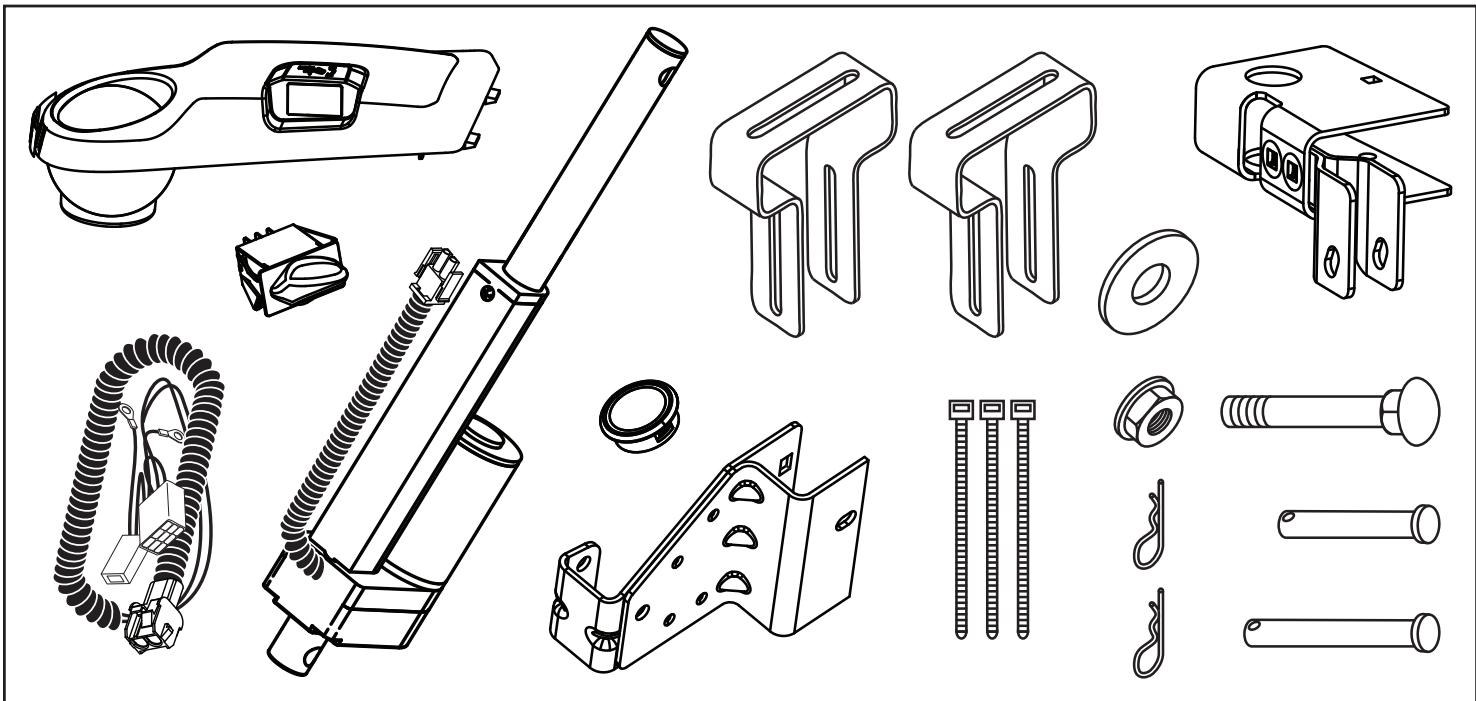

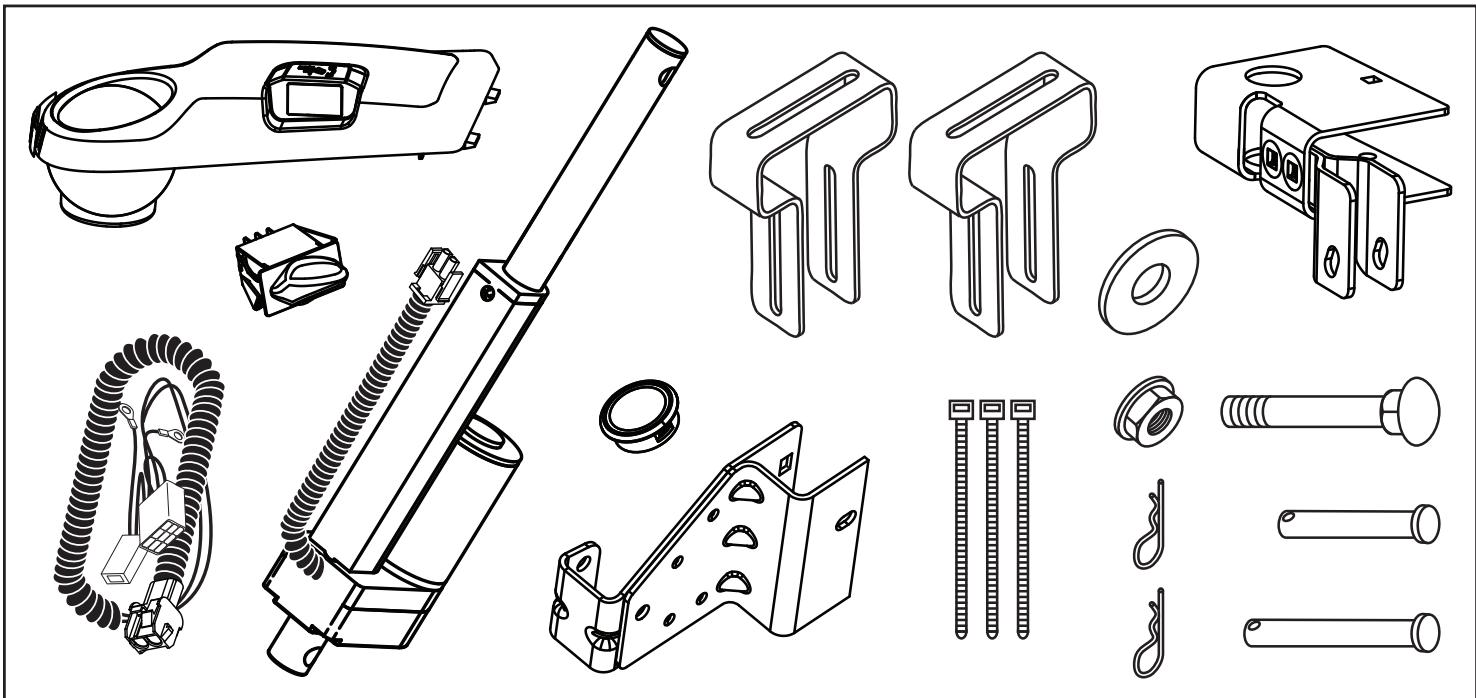

Contenido del kit	Componentes eléctricos y mecánicos para montaje
Instalación	Montaje en tractores equipados con sistema eléctrico
Herramientas necesarias	Llave 7/16", destornillador Phillips, llave 3/8"
Tipo de conexión de batería	Conector para desconectar antes de la instalación
Material de las piezas	Acero y plástico
Número de tornillos incluidos	6 tornillos y 2 pasadores
Accesorios incluidos	Resorte, cables eléctricos, soportes
Instrucciones de seguridad	Desconectar la batería antes de la instalación
Tipo de montaje	Fijación mecánica y eléctrica
Compatibilidad	Tractores con sistema eléctrico existente
Peso aproximado	No especificado
Dimensiones aproximadas	No especificadas
Color	No especificado
Garantía	No especificada

Preguntas frecuentes - 532 43 20-32 MCCULLOCH

¿Cómo iniciar la cortadora MCCULLOCH 532 43 20-32?

Asegúrese de que el tanque esté lleno de combustible, tire del freno de mano, ponga el interruptor en 'On' y tire del cordón de arranque hasta que arranque.

¿Qué hacer si la cortadora no arranca?

Verifique si el tanque de combustible está lleno, si la bujía está limpia y si el filtro de aire no está obstruido. Reemplace las piezas si es necesario.

¿Cómo ajustar la altura de corte?

Utilice la palanca de ajuste situada cerca de las ruedas para ajustar la altura de corte a la posición deseada.

¿Qué hacer si la cortadora deja franjas sin cortar?

Verifique si las cuchillas están desafiladas o si la altura de corte no está ajustada correctamente. Afile o reemplace las cuchillas si es necesario.

¿Cómo mantener la cortadora MCCULLOCH 532 43 20-32?

Limpie regularmente las cuchillas, verifique el nivel de aceite, cambie el aceite cada 25 horas de funcionamiento y limpie el filtro de aire.

¿Dónde encontrar piezas de repuesto para la cortadora?

Las piezas de repuesto se pueden comprar a través de distribuidores autorizados de MCCULLOCH o en sitios de venta en línea especializados.

¿Cómo invernar la cortadora?

Vacíe el tanque de combustible, limpie la cortadora, aplique aceite en las cuchillas y guárdela en un lugar seco.

¿Qué hacer si la cortadora vibra excesivamente?

Verifique el estado de las cuchillas y las ruedas. Asegúrese de que no haya escombros acumulados. Si el problema persiste, consulte a un profesional.

¿Qué tipo de combustible usar para la cortadora?

Utilice combustible sin plomo con un índice de octano de al menos 90.

MANUAL DE USUARIO 532 43 20-32 MCCULLOCH

HERRAMIENTAS NECESARIAS PARA EL MONTAJE

PARAINSTALLARELKITDEL SISTEMADEDESCARGAELÉCTRICODEFORMARETROACTIVA

NOTA: En el paso 17 comienzan las instrucciones de montaje correspondientes a los tractoresequipados con el systemadescargaelectrico.

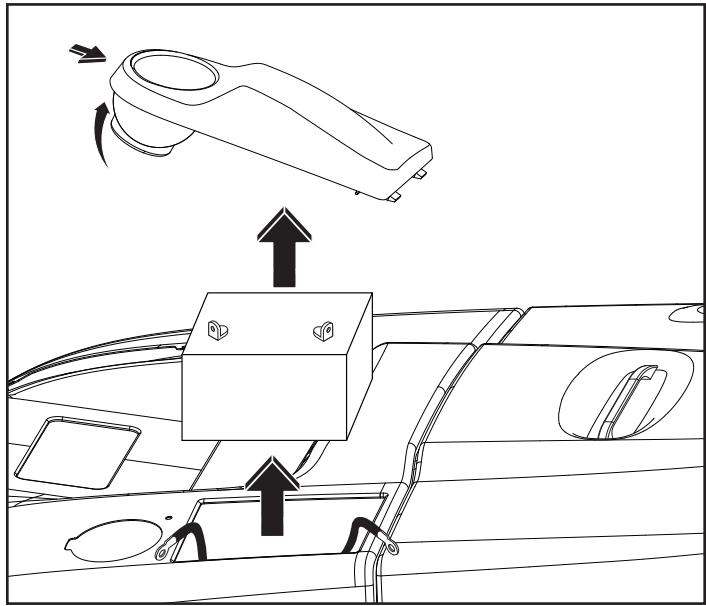

1. Para empezar, quite la tapa de la batería del lado izquierdo de la unidad. Para quitar la tapa, presione hacershipsobre la parte delantera del compartmento hasta que la tapa se mueva hacía arriba.
2. Quite las piezas metálicas del conector de la batería con una llave de 11,11 mm y levante la batería para sacarla.

PRECAUCION: Paraatar que la bateria genere chispas,
desconecte siempre el cable negativo antes de intentar
extraer el cable positivo.

1. Quite la ensacadora y deposirla en el suelo.

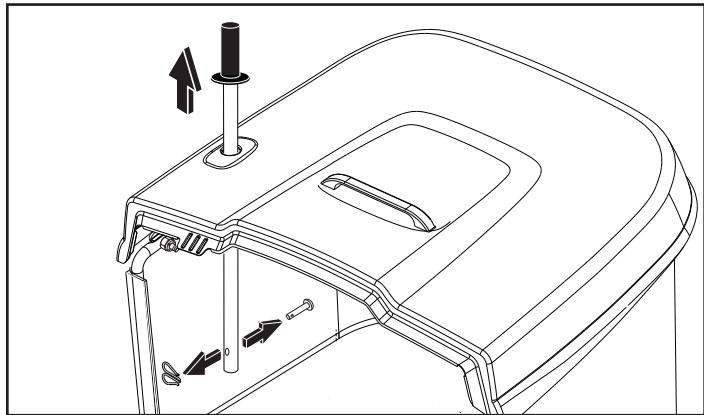

2. Quite la abrazadora y el pasador de horquilla de la base de la palanca de descarga y bajo desmonte la palanca de la parte superior de la ensacadora.

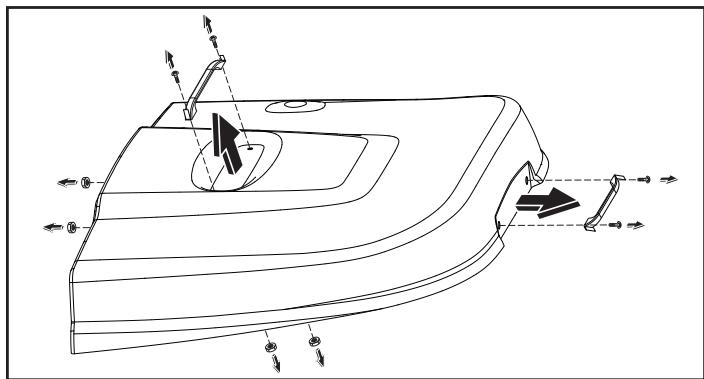

1. Quite el asa superior de la ensacadora con un destornillador Phillips y una llave de 9,52 mm.
2. Desmonte el asa posterior de la ensacadora con el destornil- lador Phillips y la llave de 9,52 mm.
3. Separe la parte superior de la ensacadora delconjunto.

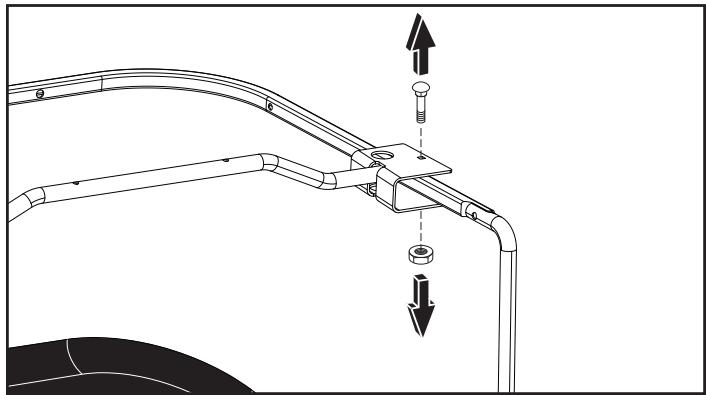

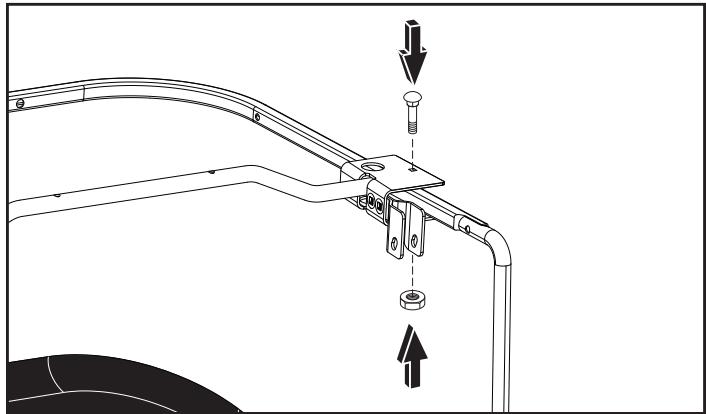

8 Utilice una llave de tubo de 11,11 mm para quitar la tuerca y el tornillo de cabeza redonda que sujetan la escaudra del lado superior a la ensacadora.

9 Levante el eje transversal y extraiga la escuadra del lado superior de la ensacadora.

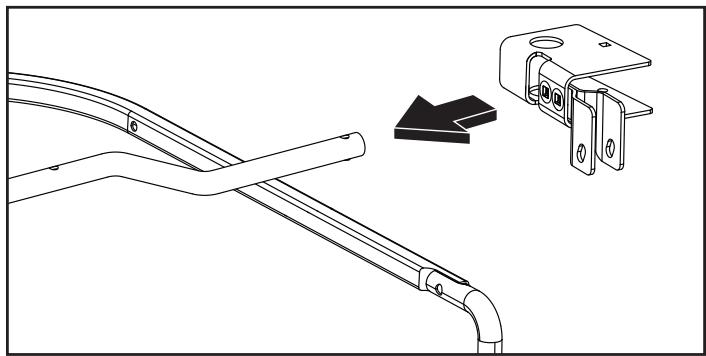

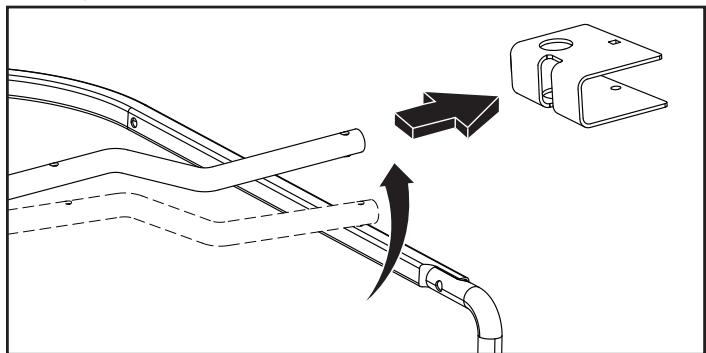

10 Para instalar el nuevoconjunto de escaudra superior que se suministra en el kit, deslícelo sobre el eje transversal y alinee los orificios de los pasadores.

11 Utilice una llave de tubo de 11,11 mm para volver a montar el tornillo de cabeza redonda y la tuerca que sujetan la escaudra superior.

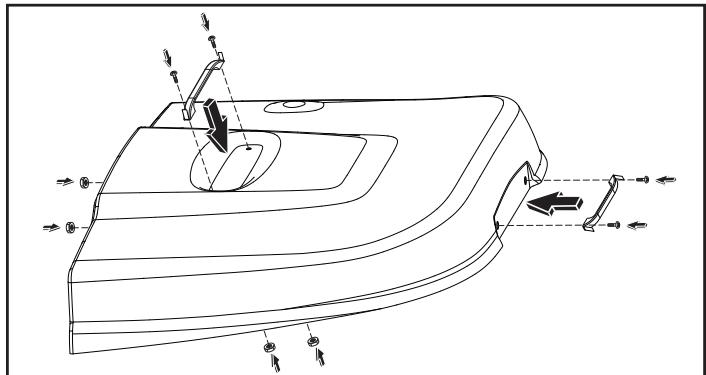

1. Vuelva a montar la tapa de la ensacadora y las asas con una llave de tubo de 9,52 mm y un destornillador Phillips.

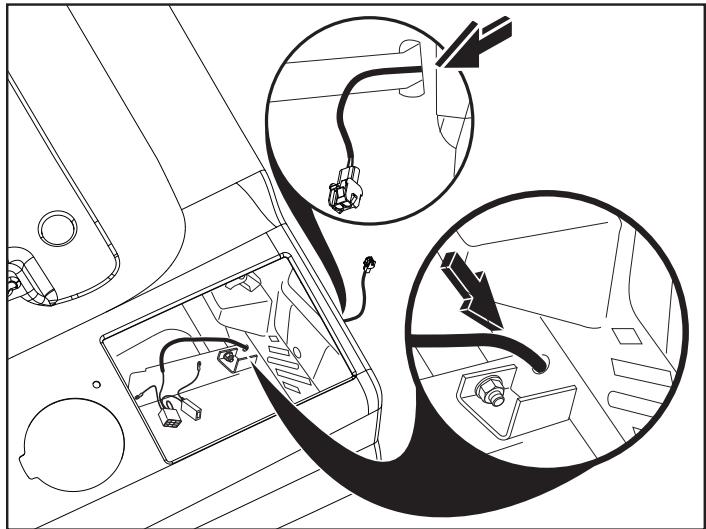

1. Instale el arnes de los cables de acoplamente deforma que las argollas y el conector del interruptor queden en el hueco de la bateria, y que el conector del actuator pase por la placac de apoyo del lateral de la escuadra de soporte de la ensacadora, que se envocntra en el lado izquierdo del tractor.

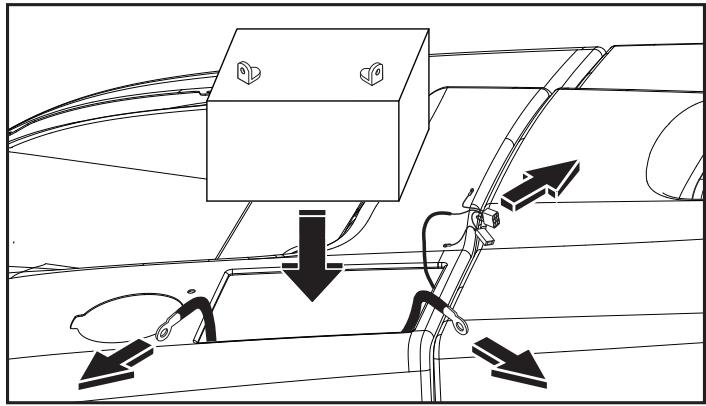

1. Vuelva a montar la batería.

2. Asegürese de tender el arnes de cableado por la parte superior de la batería desdelaesquinatrasera derecha.

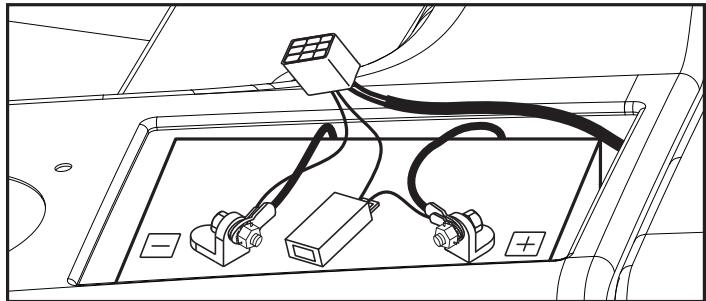

• Conecte el cable rojo al terminal positivo y bajo conecte el cable negro al terminal negativo. Asegurese de que los cables quan dan en horizontal contra la bateria antes de hacer las piezas metálicas.

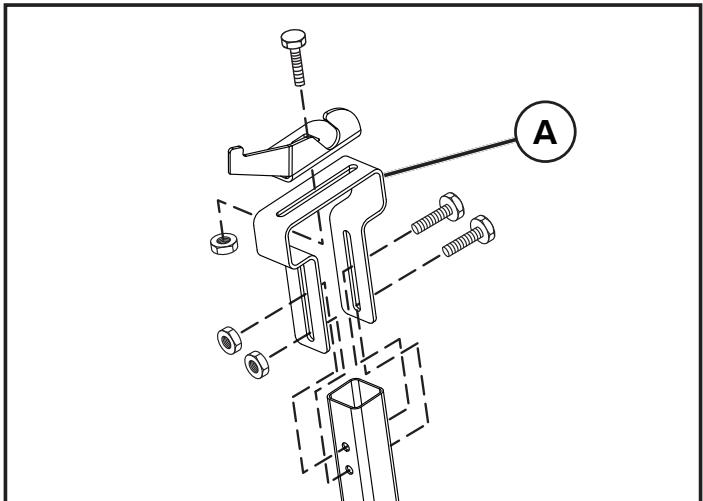

1. Quite los pernos que fijan la escuadra de ajuste al tubo de soporte y extraiga la abrazadora giratoria de la escuadra de ajuste. Cambie la escuadra de ajuste (A) por la escuadra de alta resistencia incluida en el kit. Lleve a cabo este paso enodos lados del tractor.

NOTA: Es possible que tengue queaabstar la ensacadora.Consulte los procedimientos de ajuste en el manual del propietario o en el manual del operador del tractor.

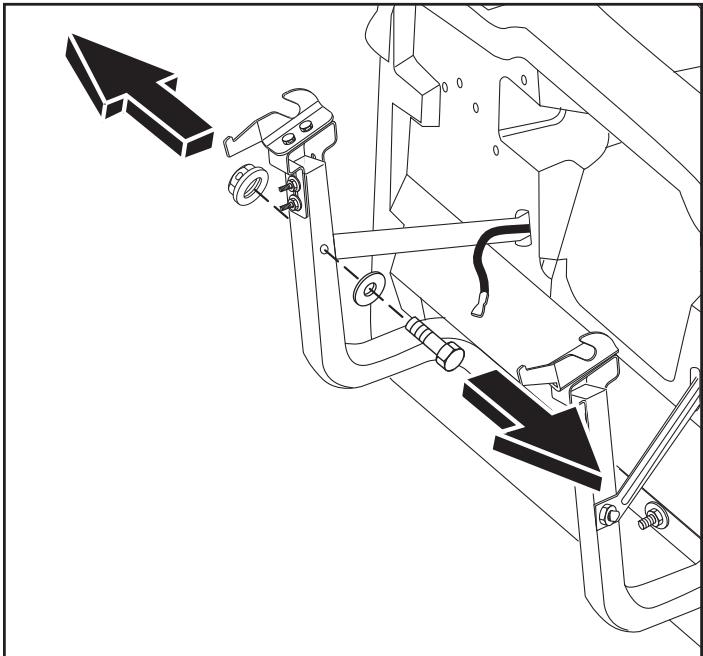

1. Utilice una llave y una llave de tubo de 14,28 mm para quitar el perno y la tuerca que sujetan la escuadra de soporte de la ensacadora al bastidor.

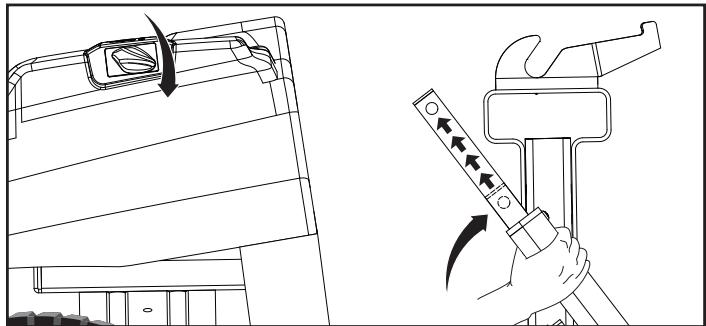

AQUI COMIENZAN LAS INSTRUCCIONES DE MONTAJE PARA TRACTORES EQUIPADOS CON EL SISTEMA DE DESCARGA ELECTRICO.

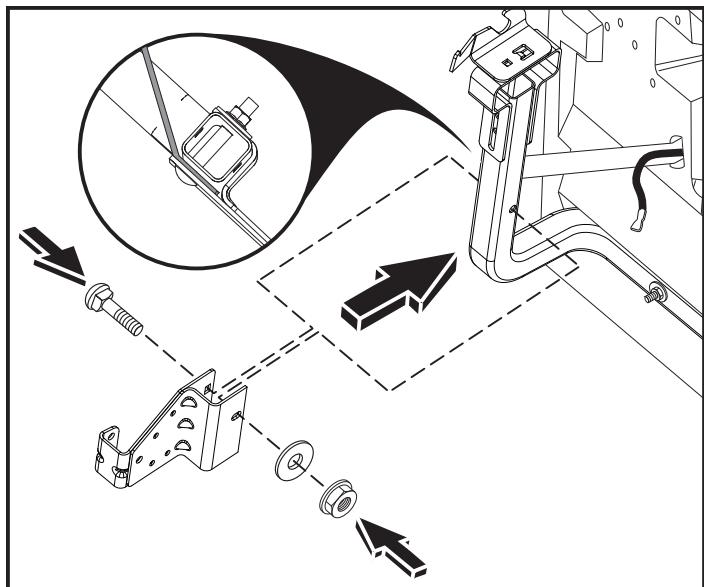

1. Instale el Conjunto de la escuadra inferior en el bastidor de la ensacadora y alinee el orificio de montaje con el orificio del bastidor. Instale en el orificio de montaje el tornillo de cabeza redonda de 63,5 mm que se suministra en el kit. Verifique que el extremo roscado del perno queda orientado hacía el eje del tractor. La escuadra de soporte que sale de la placada de apoyo deben instalarse entre el bastidor y el conjunto de la escuadra inferior.
2. Utilice una llave de tubo de 14,28 mm para instalar la contratuerca y la arandela del kit en el tornillo de cabeza redonda de 63,5 mm y apiretelas.

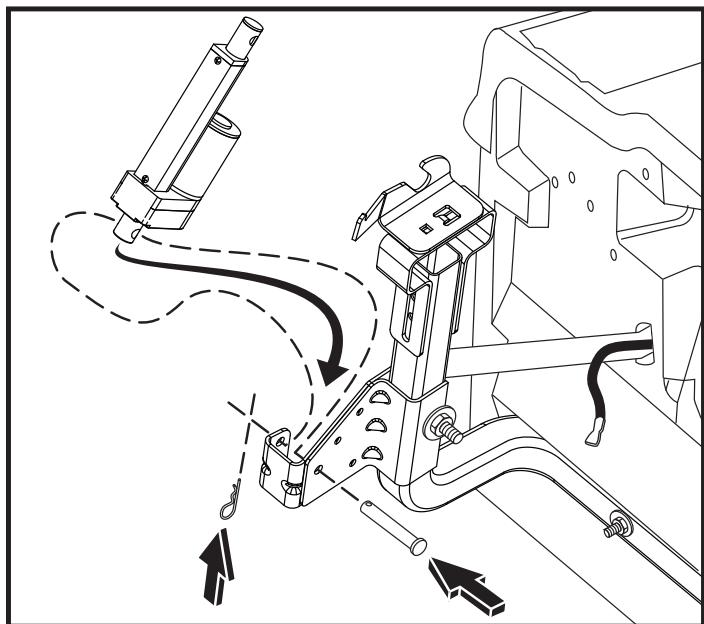

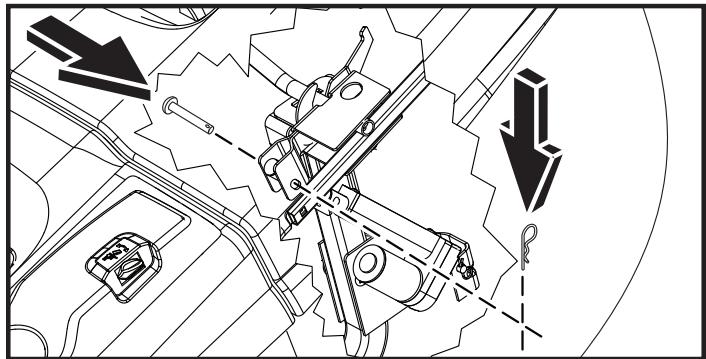

1. Utilice el pasador de horquilla de 41,27 mm para instalar el actuador en la escuadra inferior con el motor orientado hacer la parte delantera del tractor.
2. Introduzca la abrazadora por el orificio del extremo del pasador de horquilla de 41,27 mm.

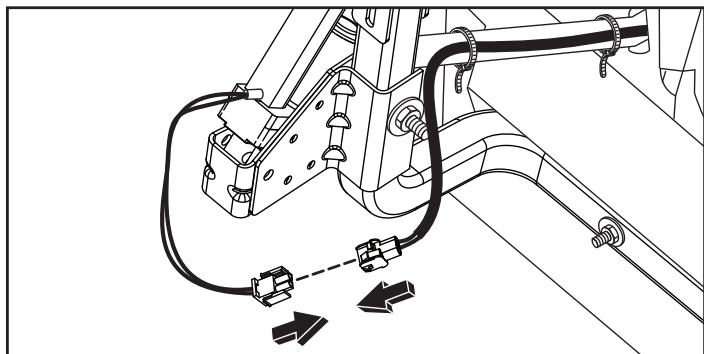

1. Conecte las clavijas de los cables entre el actuador y el arnés. Utilice las bridas del kit para fazer los cables al bastidor de la ensacadora.

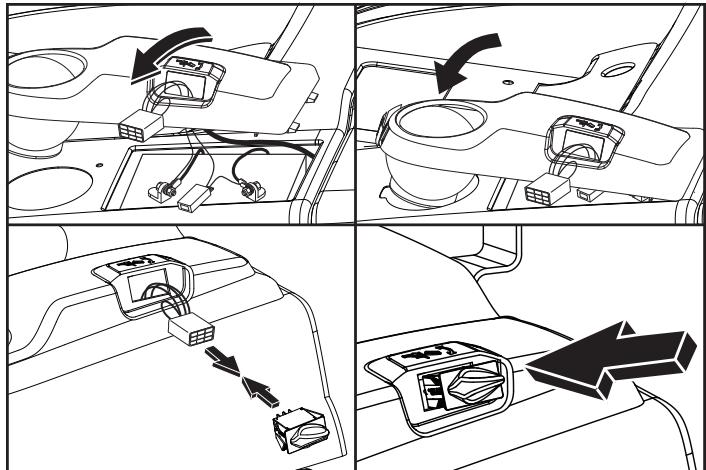

1. Pase el arnes de por la abertura del interruptor y acople la nuova tapa de la batería.
2. Conecte el arnes al interruptor.
3. Encaje el interruptor en la tapa de la batería.
4. Presione el interruptor para que el actuador se despiegue completenessmundo,,nlasujeta conla mano derecha.

PRECAUCION: No permita que el actuador ejerza presión sobre la placá de apoyo.

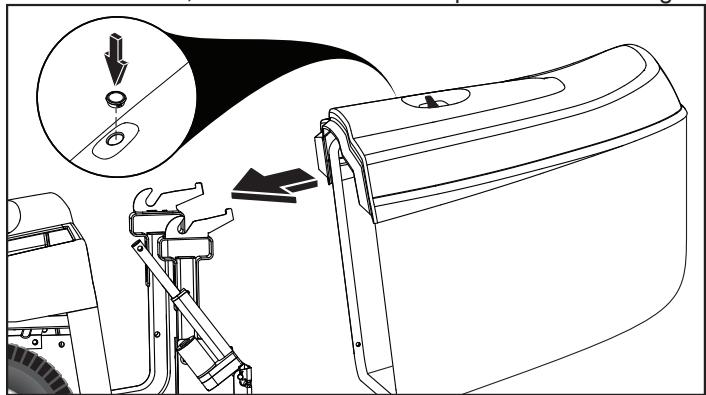

26. Con el actuador apoyado contra la plac, vuelva a instalar la ensacadora en la parte trasera del tractor.

27. Encaje la tapa del kit en el orificio de la parte superior de la ensacadora, donde se encontrarla palanca de descarga.
28. Desenganche el lado de malla del bastidor de la ensacadora del lateral izquierdo del tractor para acceder al Conjunto del actuador.

NOTA: Extienda o pliegue el actuador como sea Neededo para alinear el orificio de montaje con la ranura de la escuadra superior.
29. Utilice el pasador de horquilla de 6,35 mm para conectar el actuador a la abrazadora giratoria superior desde el interior de la ensacadora.
30. Aside el interior de la bolsa, fije el pasador de horquilla de 6,35 mm con la abrazadora suministrada en el kit.

1. Utilice el interruptor para levantar la ensacadora y vuelva a instalar la malla en el lateral del bastidor.
2. Coloque la etiqueta de advertencia suministrada en el guardabarros del tractor.

PARA ACCIONAR EL SISTEMA DE DESCARGA ELECTRICO

NOTA: En los tractores equipados de series con el sistema de descarga electrico es precisesto situar el interruptor de encendido en la posicion "ON" para vinciar la ensacadora.Estaccion no esnecessary en los tractores en los que se ha instalado el kit de forma retroactiva.

ADVERTENCIA: No acerque los dedos ni ningún objeto a la ensacadora cuando está funciona.

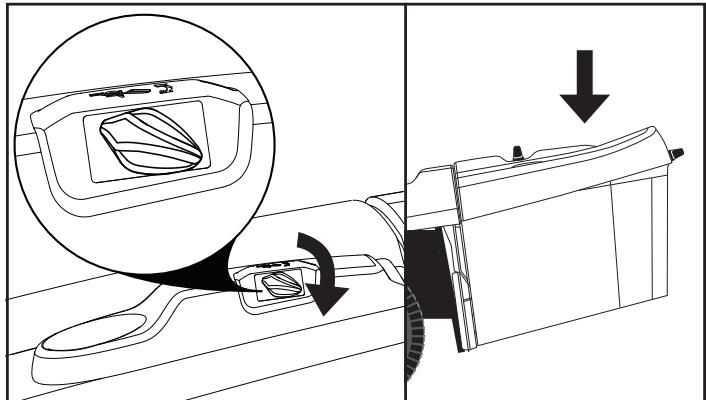

PARAVACIAR LA ENSACADORA

El tractor está equipado con una alarma para vaciar el contentedor. Para desactivar la alarma, suelte el control de acoplamente del accesorio.

PRECAUCION: NO coloque objetos encima de la ensacadora ni apoye nada en ella.

• Lieve el tractor al lugar en el que desea vinciar la ensacadora.
• Verifique que el transeje se oculta en punto muerto. Ponga el freno de estacionamiento.

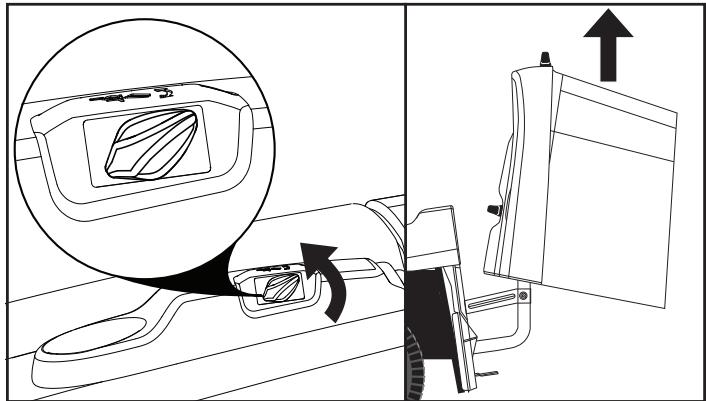

• Para vinciar los residuos, gire el interruptor来电lico de descarga hacer la izquierda hasta que la ensacadora alcance la alta maxima.

- Para seguir segando, gire el interruptor de descarga hacía la referencia hasta que la ensacadora descienda Completely.

IMPORTANT: Carga max. de la ensacadora = 60 Lb (27,2 Kg) hierba

IMPORTANTE: El sistemas de descarga electrico peuvent inclinar un dispositivo de proteccion contra sobrecargas. Este dispositivo corte la corriente delsystema cuando se sobrecarga la ensacadora. La corriente se restablece de forma automaticaupones deapproximamente 2制动os. Cuando el systema vuela afuncionar,aseguese de que no hay nada encima ni apoyoed enla ensacadora que pueda provocar la sobrecarga. Abra la bolsa un poco mediatede interruptor yutilice un rastrillo微量元素 uotro utensilio similar para sacar la hierba de la bolsa.Cuandohayea eliminado el excesso de cargo,intentecavarir la ensacadora con elsystema de descarga electrico.
