ZJB9476 - Koelkast ZANUSSI - Gratis gebruiksaanwijzing en handleiding

Producttype	Gecombineerde koelkast-vriezer
Merk	ZANUSSI
Model	ZJB9476
Netto-inhoud koelkast	338 L
Netto-inhoud vriezer	96 L
Energieverbruik	416 kWh/jaar (1,140 kWh/24u)
Vriescapaciteit	13 kg/24u
Autonomie bij stroomuitval	14 u
Klimaatklasse	T (+18°C tot +43°C), ST (+18°C tot +38°C), N (+16°C tot +32°C), SN (+10°C tot +32°C)
Temperatuurbereik koelkast	+2°C tot +8°C
Temperatuurbereik vriezer	-15°C tot -24°C
Speciale functies	Auto Freeze, Auto Fresh, temperatuuralarm, digitaal display
Ontdooien	Automatisch (koelkast), handmatig (vriezer)
Binnenverlichting	Vervangbare lamp
Voeding	220-240 V, 50 Hz

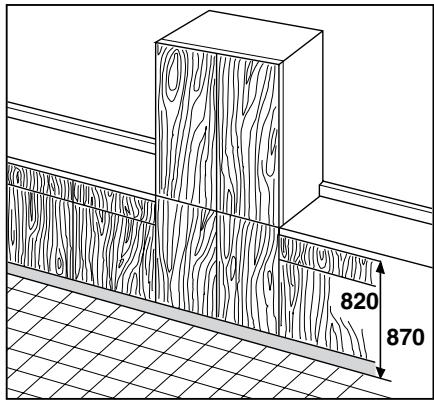

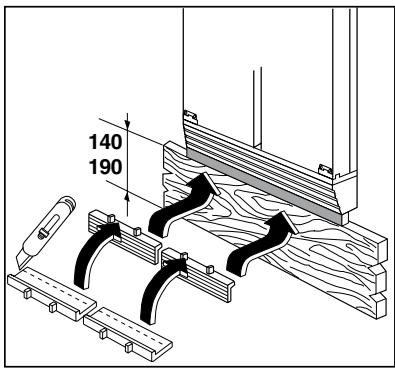

Instelbare hoogte	820 tot 870 mm
Installatie	Inbouw, vereist adequate ventilatie
Garantie	24 maanden
Veiligheid	Kinderbeveiliging (deuren)
Onderhoud	Binnenkant reinigen met lauw water en zuiveringszout

Veelgestelde vragen - ZJB9476 ZANUSSI

Hoe stel ik de temperatuur van de koelkast in?

Gebruik de toetsen L (verhogen) en N (verlagen) op het bedieningspaneel van de koelkast. De ingestelde temperatuur knippert en kan worden aangepast tussen +2°C en +8°C. De ingestelde temperatuur wordt binnen 24 uur bereikt.

Hoe activeer ik de Auto Freeze functie om voedsel in te vriezen?

Druk ten minste 24 uur voordat u grote hoeveelheden vers voedsel plaatst op de toets I (Auto Freeze). Het lampje H gaat branden en het scherm toont 'SP'. De functie wordt automatisch uitgeschakeld na het invriezen.

Wat te doen als het alarmlampje van de vriezer knippert?

Het knipperen van het lampje G geeft een abnormale temperatuurstijging aan. Druk op de toets F om de maximaal bereikte temperatuur weer te geven. Zodra de normale omstandigheden zijn hersteld, blijft het lampje knipperen tot de ingestelde temperatuur is bereikt.

Hoe ontdooi ik de koelkast?

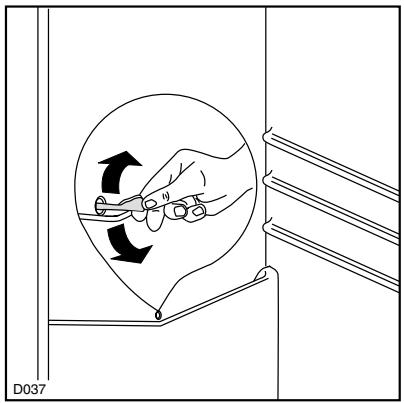

Het ontdooien is automatisch. Als de achterwand abnormaal bevriest, verminder dan de koude-intensiteit door op de toets L te drukken. Reinig periodiek de afvoeropening van het ontdooiwater met het meegeleverde staafje.

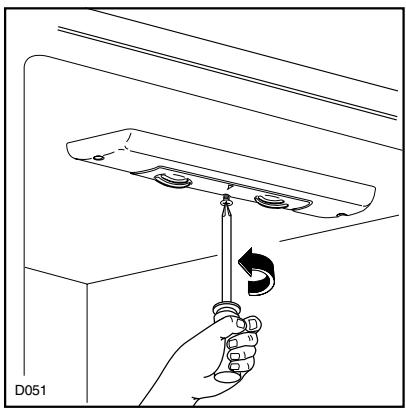

Hoe vervang ik de verlichtingslamp?

Koppel het apparaat los voordat u ingrijpt. Verwijder de diffuser en vervang de lamp door een met hetzelfde maximale vermogen (aangegeven op de diffuser). Plaats de diffuser terug en sluit het apparaat weer aan.

Wat is de maximale vriescapaciteit?

De vriescapaciteit is 13 kg/24u. Overschrijd nooit deze hoeveelheid in één keer om een optimale invriezing te garanderen.

Hoe reinig ik de binnenkant van het apparaat?

Koppel het apparaat los. Reinig de binnenkant met lauw water en zuiveringszout (een lepel per 4 liter water). Spoel en droog grondig. De laden van de vriezer kunnen worden verwijderd voor een grondige reiniging.

Wat te doen bij een langdurige stroomstoring?

De autonomie bij stroomuitval is 14 uur. Vermijd het openen van de deuren. Als de stroomstoring deze duur overschrijdt, consumeer het voedsel snel of kook het en vries het opnieuw in na afkoeling.

Hoe installeer ik het apparaat als inbouw?

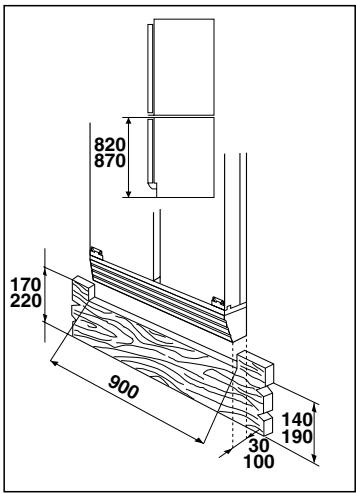

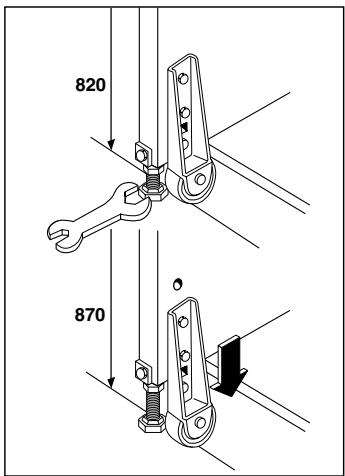

Volg de meegeleverde inbouwinstructies. Stel de hoogte in (820 tot 870 mm) met behulp van de wielen en voeten. Bevestig de zijpanelen en de meubeldeuren. Zorg voor adequate ventilatie (een ruimte van 50 mm tussen de bovenkant van het apparaat en het plafond).

Wat is het energieverbruik van het apparaat?

Het verbruik is 416 kWh per jaar (1,140 kWh per 24 uur). Deze waarden zijn gemeten onder gestandaardiseerde omstandigheden.

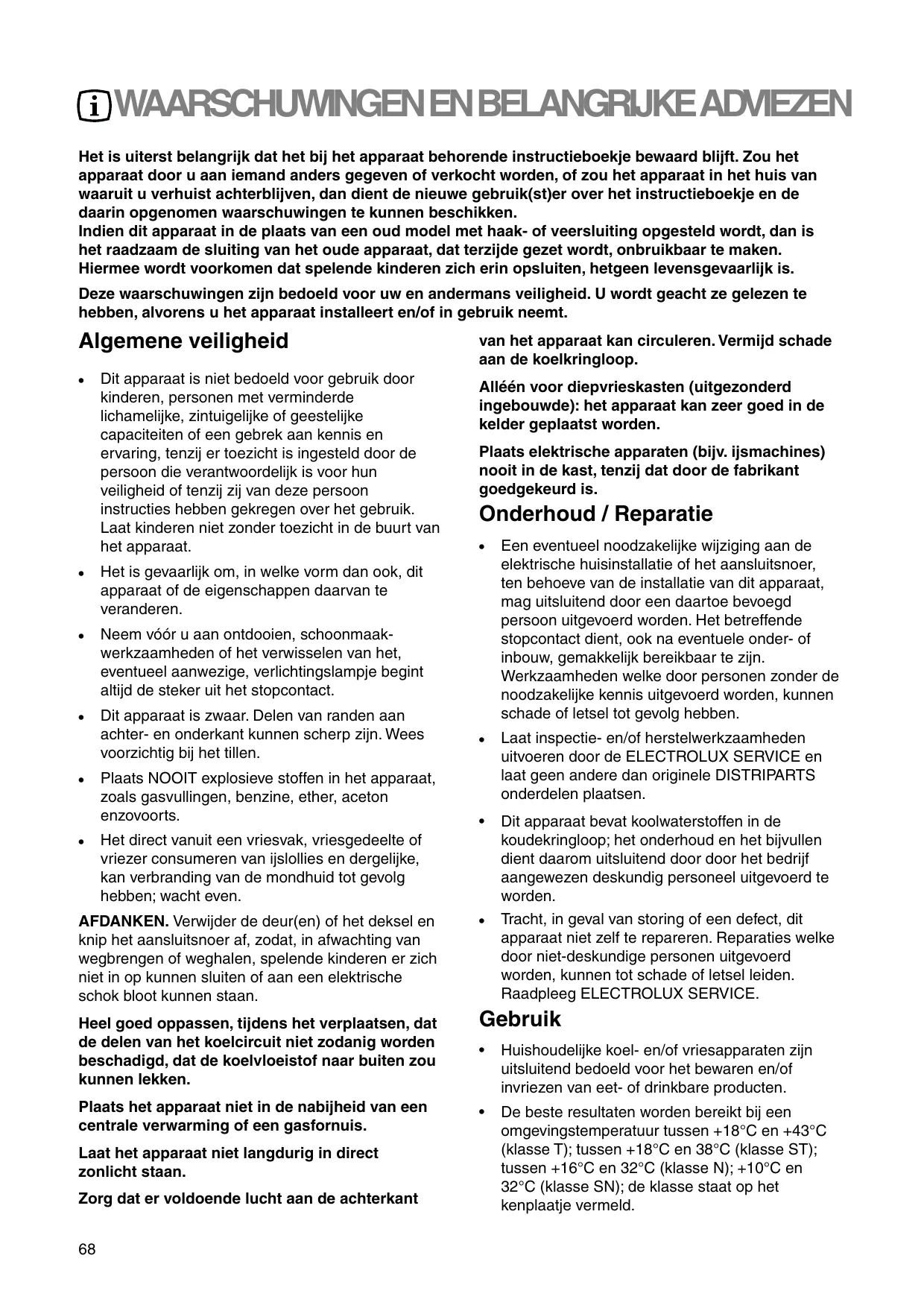

GEBRUIKSAANWIJZING ZJB9476 ZANUSSI

Het is uiterst belangrijk dat het bij het apparaat behorende instructieboekje bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van waaruit u verhuist achterblijven, dan dient de nieuwe gebruiker over het instructieboekje en de daarin opgenomen waarschuwingen te kunnen beschikken.

Indien dit apparaat in de plaats van een oud model met haak- of veersluiting opgesteld wordt, dan is het raadzaam de sluiting van het oude apparaat, dat terzijde gezet wordt, onbruikbaar te maken. Hiermee wordt voorkomen dat spelende kinderen zich erin opsluiten, hetgeen levensgevaarlijk is.

Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

Algemene veiligheid

• Dit apparaat is niet bedoeld voor gebruik door kinderen, personen met verminderde lichamelijke, zintuiglijke of geestelijke capaciteiten of een gebrek aan kennis en ervaring, tenzij er toezicht is ingesteld door de persoon die verantwoordelijk is voor hun veiligheid of tenzij deze personen instructies hebben gekregen over het gebruik. Laat kinderen niet zonder toezicht in de buurt van het apparaat.
• Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen daarvan te veranderen.
• Neem voordat u begint met ontdooien, schoonmaakwerkzaamheden of het verwisselen van het, eventueel aanwezige, verlichtingslampje altijd de stekker uit het stopcontact.
• Dit apparaat is zwaar. Delen van randen aan de achter- en onderkant kunnen scherp zijn. Wees voorzichtig bij het tillen.
• Plaats nooit explosieve stoffen in het apparaat, zoals gasvullingen, benzine, ether, aceton enzovoorts.
• Het direct vanuit een vriesvak, vriesgedeelte of vriezer consumeren van ijslollies en dergelijke kan verbranding van de mondhuid tot gevolg hebben; wacht even.

AFDANKEN. Verwijder de deur(en) of het deksel en knip het aansluitsnoer af, zodat, in afwachting van wegbrengen of weghalen, spelende kinderen zich er niet in kunnen opsluiten of aan een elektrische schok bloot kunnen staan.

Heel goed oppassen tijdens het verplaatsen dat de delen van het koelcircuit niet zodanig worden beschadigd dat de koelvloeistof naar buiten zou kunnen lekken.

Plaats het apparaat niet in de nabijheid van een centrale verwarming of een gasfornuis.

Laat het apparaat niet langdurig in direct zonlicht staan.

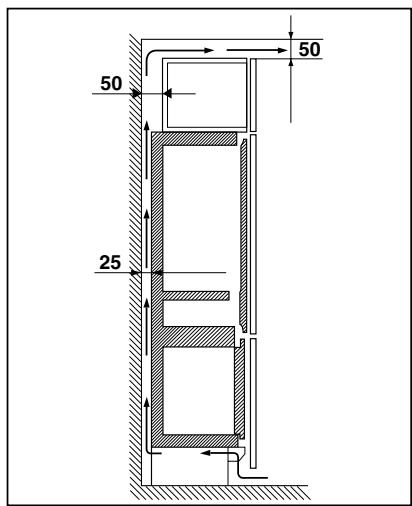

Zorg dat er voldoende lucht aan de achterkant

van het apparaat kan circuleren. Vermijd schade aan de koelkringloop.

Alleen voor diepvrieskasten (uitgezonderd ingebouwde): het apparaat kan zeer goed in de kelder geplaatst worden.

Plaats elektrische apparaten (bijv. ijsmachines) nooit in de kast, tenzij dat door de fabrikant goedgekeurd is.

Onderhoud / Reparatie

• Een eventuele noodzakelijke wijziging aan de elektrische huisinstallatie of het aansluitsnoer, ten behoeve van de installatie van dit apparaat, mag uitsluitend door een daartoe bevoegd persoon uitgevoerd worden. Het betreffende stopcontact dient, ook na eventuele onder- of inbouw, gemakkelijk bereikbaar te zijn. Werkzaamheden welke door personen zonder de noodzakelijke kennis uitgevoerd worden, kunnen schade of letsel tot gevolg hebben.
• Laat inspectie- en/of herstelwerkzaamheden uitvoeren door de ELECTROLUX SERVICE en laat geen andere dan originele DISTRIBUTRIPARTS onderdelen plaatsen.
• Dit apparaat bevat koolwaterstoffen in de koudekringloop; het onderhoud en het bijvullen dient daarom uitsluitend door door het bedrijf aangewezen deskundig personeel uitgevoerd te worden.
• Tracht, in geval van storing of een defect, dit apparaat niet zelf te repareren. Reparaties welke door niet-deskundige personen uitgevoerd worden, kunnen tot schade of letsel leiden. Raadpleeg ELECTROLUX SERVICE.

Gebruik

• Huishoudelijke koel- en/of vriesapparaten zijn uitsluitend bedoeld voor het bewaren en/of invriezen van eet- of drinkbare producten.
• De beste resultaten worden bereikt bij een omgevingstemperatuur: tussen +18°C en +43°C (klasse T); tussen +18°C en 38°C (klasse ST); tussen +16°C en 32°C (klasse N); +10°C en 32°C (klasse SN); de klasse staat op het kenplaatje vermeld.

Attentie: u dient niet alleen rekening te houden met de omgevingstemperatuur voor dit type product, maar tevens met de volgende aanwijzingen: wanneer de omgevingstemperatuur onder de aangeduide minimum waarde daalt, wordt de bewaartemperatuur in het vriesvak niet meer gegarandeerd; u kunt de bewaarde levensmiddelen dan het beste zo snel mogelijk nuttigen.

• Volg de raadgevingen van de fabrikant op met betrekking tot waar en hoe u spijzen en dranken bewaart of invriest. Ontdooide diepvriesproducten mogen, om gezondheidsredenen, niet wederom ingevroren worden.
• De vriezende binnenwanden of -vlakken in het apparaat bevatten koelmiddel. Plaats geen scherpe voorwerpen tegen zo'n wand of vlak en schraap evenmin met metalen voorwerpen rijp of ijs af. Lekkage kan het gevolg zijn, hetgeen een onherstelbare schade aan het apparaat en bederf van de levensmiddelen veroorzaakt.
• Plaats geen koolzuurhoudende of mousserende dranken in het vriesvak, het vriesgedeelte of de vriezer; de blikjes of flesjes kunnen door bevriezing van de inhoud exploderen.

Installatie

• Overtuig u ervan dat het apparaat niet op het aansluitsnoer staat.

Belangrijk: Als de voedingskabel beschadigd raakt, moet de kabel, eventueel met stekker, vervangen worden; deze onderdelen zijn verkrijgbaar bij de fabrikant of het servicecentrum.

• De warmte die het apparaat aan de spijzen en dranken onttrekt, moet onbelemmerd aan de omgeving afgestaan kunnen worden. Slechte ventilatie onder, achter en boven het apparaat resulteert in slechte koel- en/of vriesprestaties door ongewild tijdelijk uitschakelen van de compressor of onjuiste werking van de absorptie-unit.
• Plaats het apparaat met zijn achterkant zo dicht mogelijk bij een muur. Hiermee voorkomt u verbrandingsletsel door aanraking van hete tot zeer hete delen.
• Afhankelijk van de wijze van transport kan olie vanuit de compressor in het koelcircuit vloeien. Wacht, na het plaatsen van het apparaat, ten minste een half uur alvorens de stekker in het stopcontact te steken. Na achteroverliggend vervoer ten minste een halve dag. Daarmee geeft u de olie de gelegenheid in de compressor terug te vloeien. Apparaten welke van een absorptie-unit voorzien zijn, kunnen direct in bedrijf genomen worden. Controleer circa 24 uur na het in bedrijf stellen of het apparaat naar behoren werkt.

Milieubescherming

Dit apparaat bevat, zowel in het koelcircuit als in de isolatie, geen ozononvriendelijke stoffen.

Het apparaat mag niet samen met huisvuil of gesloopte apparaten weggegooid worden.

Afgedankte koel- en vriesapparaten moeten volgens de plaatselijke regelingen op deskundige wijze verwerkt worden. Informeer bij uw gemeente waar de mogelijkheden in uw woonplaats zijn.

Vermijd dat het koelcircuit beschadigd wordt, vooral aan de achterkant in de buurt van de warmtewisselaar.

De materialen in dit apparaat die voorzien zijn van het symbool zijn geschikt voor recycling.

Weggooien van oude apparaten

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur worden gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

• Breng het apparaat naar zijn definitieve plaats.

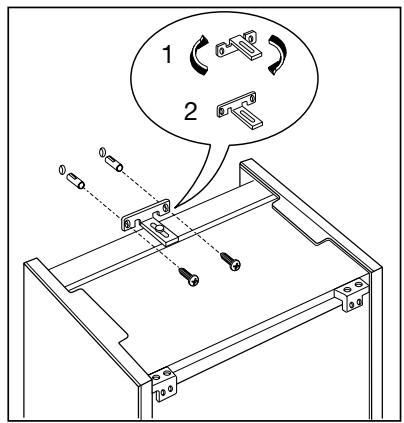

• Draai de haken 180° om de juiste stand te verkrijgen (2). De beginstand (1) is die van tijdens de verzending.
• Bevestig het apparaat aan de muur door middel van de meegeleverde beugel.

WEGWERPEN VAN VERPAKKINGSMATERIAAL

Het verpakkingsmateriaal van onze grote elektrische huishoudelijke apparaten kan, met uitzondering van houten onderdelen, gerecycled worden en dus bij het kringloopafval worden gezet.

Wij bevelen u aan om:

• Papier, karton en golfkarton in de speciale papierbakken te werpen.
• Plastic verpakkingsmateriaal in de speciale, daarvoor bestemde plastic-container te gooien. Indien dit soort bakken in uw buurt nog niet voorkomen, mag u het materiaal aan de vuilnisman meegeven.

Als verpakkingsmateriaal gebruiken wij slechts recycleerbare kunststoffen, zoals bijv.:

In de voorbeelden staat:

INHOUD

PE voor Polyethyleen** 02 = ^ PE-HD; 04 = ^ PE-LD

PP voor Polypropyleen

PS voor Polystyrol

PLASTIC BESTANDDELEN

Om er gemakkelijker achter te komen hoe u het materiaal van dit apparaat moet wegwerpen en/of recycleren, zijn er op verschillende punten herkenbare symbolen op aangebracht.

Waarschuwingen en belangrijke adviezen 68 Aanwijzingen voor het wegwerpen van verpakkingsmateriaal 70 Het gebruik - Reiniging van de binnenkant - Bedienings- en controle-inrichting Vrieskast . . . . . . Ingebruikname - Temperatuurinstelling 71 Het gebruik - Het invriezen van verse levensmiddelen - Bewaren van diepvriesproducten - . . . . . . Het ontdooien van ingevroren producten - IJsblokjes. 72 Het gebruik - Invriezen - Tips - Tips voor het invriezen 73 Het gebruik - Bedienings- en controle-inrichting Koelkast. 74 Het gebruik - AutoFresh - Koelruimte. 75 Onderhoud - Reinigen van de binnenkant - Het ontdooien - Vervangen van de lamp 76 Storing - Technische gegevens 77 Installatie - Plaats van opstelling - Elektrische aansluiting 78 Inbouw - Aanwijzingen - Hoogte-instelling - Montage van de zijpanelen 79 Inbouw - Aanwijzingen - Montage van de deurtjes 80 Inbouw - Aanwijzingen - Opstellen 81 Inbouw - Aanwijzingen - Aanbrengen van de plint. 82 Garantievoorwaarden 83

HET GEBRUIK

Reiniging van de binnenkant

Voordat u de kast in gebruik neemt, dient u de binnenkant met lauw water en een neutraal schoonmaakmiddel te reinigen om de typische geur van een nieuw apparaat weg te nemen. Droog vervolgens de wanden goed af.

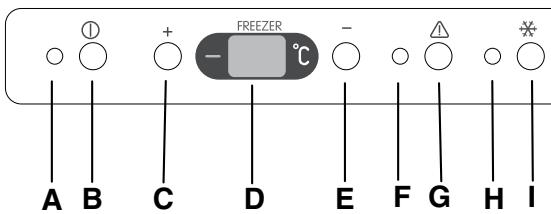

Bedienings- en controle-inrichting Vrieskast

! Gebruik geen schurende schoonmaakmiddelen, waarmee u de afwerkingen van het apparaat zou kunnen beschadigen.

A. netcontrole-indicatie (groen) B. toets AAN/UIT van de diepvriezer C. toets voor temperatuurinstelling (voor warmere temperaturen) D. temperatuurindicatie van de diepvriezer E. toets voor temperatuurinstelling (voor koudere temperaturen) F. Alarmcontrolelampje G. toets om het alarm uit te schakelen H. indicatie voor ingeschakelde AUTO FREEZE-functie (geel)

I. toets AUTO FREEZE

Toetsen voor temperatuurinstelling

De temperaturen worden ingesteld via de toetsen "+" (WARMER) en "-" (KOUDER). De toetsen staan in verbinding met de temperatuurindicatie.

• Door te drukken op één van de twee toetsen "+" (WARMER) of "-" (KOUDER) wordt de temperatuurindicatie van de WERKELIJKE temperatuur (temperatuurindicatie brandt) op de GEWENSTE temperatuur (temperatuurindicatie knippert) omgeschakeld.
• Met elke verdere druk op één van beide toetsen wordt de GEWENSTE temperatuur 1°C verder gesteld. De GEWENSTE temperatuur dient binnen 24 uur te worden bereikt.

Als geen toetsen worden ingedrukt, schakelt de temperatuurindicatie na korte tijd (ca. 5 sec.) automatisch weer op de WERKELIJKE temperatuur terug.

GEWENSTE temperatuur betekent:

De temperatuur die in de diepvriezer moet heersen. De GEWENSTE temperatuur wordt met knipperende cijfers aangegeven.

WERKELIJKE temperatuur betekent:

De temperatuurindicatie geeft de temperatuur aan die op dat moment werkelijk in de diepvriezer heerst. De WERKELIJKE temperatuur wordt met brandende cijfers aangegeven.

Temperatuurindicatie

De temperatuurindicatie kan meerdere soorten informatie aangeven.

• Bij normaal gebruik wordt de temperatuur aangegeven die op dat moment in de diepvriezer heerst (WERKELIJKE temperatuur).
• Tijdens de temperatuurinstelling worden knipperend de op dat moment ingestelde diepvriezertemperatuur aangegeven (GEWENSTE temperatuur).

In gebruik nemen - temperatuur instellen

1. Stekker in het stopcontact steken.
2. Toets Vriezer AAN/UIT indrukken. Het groene lichtnetlampje gaat branden. Het alarmcontrolelampje (F) knippert zolang de ingestelde temperatuur bereikt wordt. Het geluidsalarm wordt ingeschakeld.
3. Druk op de toets "G" om het geluidsalarm UIT te schakelen.
4. Druk op de toetsen "C" of "E". De temperatuurindicatie schakelt om en geeft knipperend de op dat moment ingestelde GEWENSTE temperatuur aan.
5. Gewenste temperatuur instellen door indrukken van de toetsen "C" en "E" (zie hoofdstuk "Toetsen voor temperatuurinstelling"). De temperatuurindicatie geeft direct de gewijzigde instelling aan. Met elke druk op de toets wordt de temperatuur 1 °C hoger ingesteld.

Uit voedingswetenschappelijk standpunt is -18 °C voor de diepvriezer koud genoeg als bewaartemperatuur.

1. Het alarmcontrolelampje wordt uitgeschakeld zodra de ingestelde temperatuur bereikt wordt. Druk op de alarmtoets om het geluidsalarm uit te schakelen.

AUTO FREEZE

De AUTO FREEZE-functie versnelt het invriezen van verse levensmiddelen en beschermt tegelijkertijd de reeds ingevroren waren tegen ongewenste verwarming.

1. Door te drukken op de AUTO FREEZE-toets wordt de AUTO FREEZE-functie ingeschakeld. Het gele lampje gaat branden. Als op deze toets gedrukt wordt, verschijnt het opschrift SP op het display. Als de AUTO FREEZE-functie niet handmatig beëindigd wordt, schakelt de elektronica van het apparaat de AUTO FREEZE-functie na 48 uur uit. Het gele lampje gaat uit.
2. Door op de AUTO FREEZE-toets te drukken kan de AUTO FREEZE-functie te allen tijde handmatig beëindigd worden. Het gele lampje gaat UIT.

Toets om het alarm UIT te schakelen

Een abnormale verhoging van de temperatuur in de diepvries (bijv. uitvallen van de elektriciteit) wordt aangeduid door het knipperen van het controlelampje (F) en door een geluidsignaal.

Wanneer de normale omstandigheden hersteld worden, gaat het geluidsalarm uit, terwijl het alarmcontrolelampje blijft knipperen.

Door op de alarmtoets (G) te drukken, verschijnt op de aanduiding (D) gedurende enkele seconden de hoogste temperatuur die in de diepvriezer ontstaan is.

Het invriezen van verse levensmiddelen

Het vriesvak *** is geschikt om verse levensmiddelen in te vriezen en om bevroren en diepgevroren levensmiddelen gedurende lange tijd te bewaren.

Druk minstens 24 uur tevoren op de Auto freeze-toets om verse levensmiddelen in te vriezen.

Doe de levensmiddelen die diepgevroren moeten worden in het bovenste vak, omdat dit het koudste punt is.

Let op!

Wanneer de Auto freeze-functie gebruikt wordt:

ungeveer 6 uur vooraf	Kleine hoeveelheden verse etenswaren in de diepvriezer doen (ongeveer 5 kg)
ungeveer 24 rue vooraf	Maximale hoeveelheid verse etenswaren in de diepvriezer doen (zieplaatje met serienummer)
niet nodig	Bij diepvriesproducten
niet nodig	Als men dagelijkkskleine hoeveelheden verse etenswaar, tot 2 kg, in de diepvries doet.

Het bewaren van diepgevroren levensmiddelen

Bij de inwerkingstelling of na een periode waarin de diepvriezer niet gebruikt is, de levensmiddelen in het apparaat doen, nadat het minstens gedurende twee uur op de Auto freeze functie gelopen heeft. Schakel de functie vervolgens uit.

Belangrijk

Als, bijvoorbeeld door stroomuitval die langer duurt dan aangegeven wordt in de tabel technische gegevens bij 'tijd om van -18°C maar -9°C te gaan in uren', de opgeslagen producten onopzettelijk ontdooid worden, moeten deze direct worden geconsumeerd of onmiddellijk toebereid en na afkoeling opnieuw ingevroren.

Het ontdooien van ingevroren producten

De diepvriesproducten moet u vóór gebruik in de koelkast of bij kamertemperatuur laten ontdooien, al naargelang de beschikbare tijd.

Kleine of in stukken ingevroren producten kunnen onmiddellijk gekookt of gebakken worden. De kook- of baktijd zal dan natuurlijk iets langer zijn.

IJslaatjes

Bij het apparaat worden 1 of meerdere ijslaatjes voor het maken van ijsblokjes geleverd.

Vul ze met drinkwater en plaats ze in het vriesvak. Gebruik geen metalen voorwerpen om de laatjes los te wrikken!

Invriezen

• Indien de etenswaren onmiddellijk na de installatie of een lange periode waarin het apparaat niet gebruikt is ingevroren worden, dient men op de drukknop (I) te drukken en het apparaat minstens 4 uur leeg te laten werken, alvorens er etenswaren in te doen.

Indien de diepvriezer reeds werkt met etenswaar erin, dient men 24 uur voor het begin van het diepvriesproces op de drukknop (I) te drukken.

• De in te vriezen levensmiddelen legt u in de invriesruimte.
• Per 24 uur kunt u 13 kg verse levensmiddelen invriezen. Overschrijd deze hoeveelheid niet.

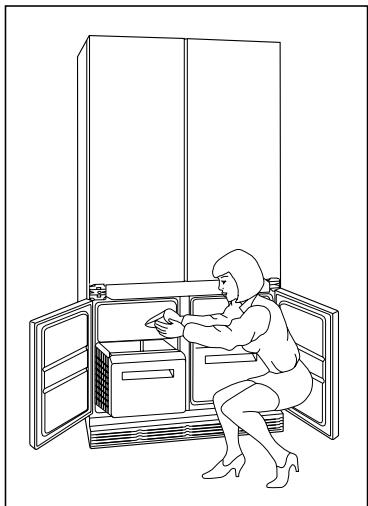

Tips voor het invriezen

• Vries uitsluitend levensmiddelen van eerste kwaliteit in.
• Zie toe dat de levensmiddelen vers zijn en maak ze, waar nodig, van tevoren goed schoon.
• Verdeel de levensmiddelen van tevoren in handzame porties. Dat heeft twee voordelen: ze vriezen sneller in en bij later gebruik hoeft u slechts zoveel te ontdooien als u op dat moment nodig heeft.

Denkt u erom dat ontdooide levensmiddelen niet wederom ingevroren mogen worden. Wel kunt u ontdooide levensmiddelen eerst koken of braden en dan weer invriezen; de kwaliteit zal dan niet meer als voorheen zijn.

Mager vlees is langer houdbaar dan vet vlees, ook zout verkort de houdbaarheid. - Verpak levensmiddelen in folie, speciale diepvriesdozen of diepvrieszakken, zoals deze daarvoor in de handel verkrijgbaar zijn. - Te langzaam invriezen verkort de houdbaarheid; vries daarom niet meer dan de maximum toegestane hoeveelheid tegelijk in.

Gaat u op achtereenvolgende dagen invriezen, vermindert u dan de maximum toegestane hoeveelheid (typeplaatje) per keer met eenderde.

• Open tijdens het invriezen de vriezer zo weinig en zo kort mogelijk.
• Vergeet u niet de invriesschakelaar na 24 uur invriezen terug te schakelen op de BEWAAR-stand (gele lampje uit). Het is niet erg als u dat vergeet, maar het kost u onnodig extra energie.
• Nog een laatste tip: Als u geen ervaring met "zelf diepvriezen" hebt, koopt u dan in de boekwinkel een boek over dit onderwerp.

Bedienings- en controle-inrichting Koelkast

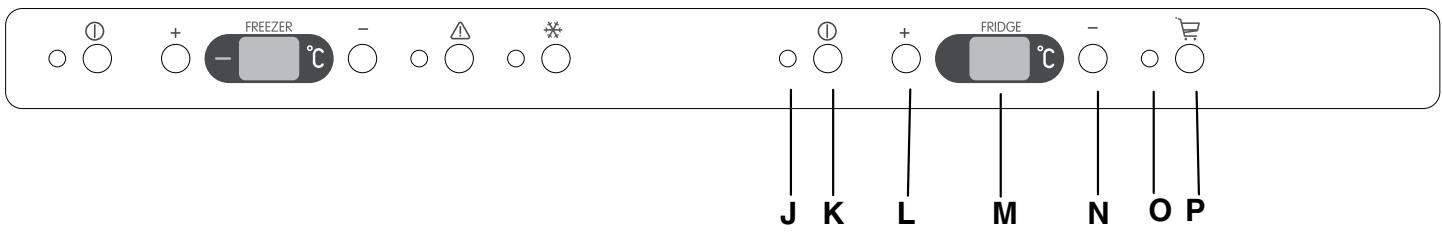

J. netcontrole-indicatie (groen) K. toets AAN/UIT van de koelkast L. toets voor temperatuurinstelling (voor warmere temperaturen) M. temperatuurindicatie N. toets voor temperatuurinstelling (voor koudere temperaturen) O. indicatie voor ingeschakelde Auto Fresh-functie (geel) P. toets Auto Fresh

Toetsen voor temperatuurinstelling

De temperatuur wordt ingesteld via de toetsen „+“ (WARMER) en „-“ (KOUDER). De toetsen staan in verbinding met de temperatuurindicatie.

• Door te drukken op een van de twee toetsen „+“ (WARMER) of „-“ (KOUDER) wordt de temperatuurindicatie van de WERKELIJKE temperatuur (temperatuurindicatie brandt) op de GEWENSTE temperatuur (temperatuurindicatie knippert) omgeschakeld.
• Met elke verdere druk op een van beide toetsen wordt de GEWENSTE temperatuur 1°C verder gesteld. De GEWENSTE temperatuur dient binnen 24 uur te worden bereikt.

Als geen toets wordt ingedrukt, schakelt de temperatuurindicatie na korte tijd (ca. 5 sec.) automatisch weer op de WERKELIJKE temperatuur terug.

GEWENSTE temperatuur betekent:

De temperatuur die in de koelruimte moet heersen. De GEWENSTE temperatuur wordt met knipperende cijfers aangegeven.

WERKELIJKE temperatuur betekent:

De temperatuurindicatie geeft de temperatuur aan die op dat moment werkelijk in de koelruimte heerst. De WERKELIJKE temperatuur wordt met brandende cijfers aangegeven.

Temperatuurindicatie

De temperatuurindicatie kan meerdere soorten informatie aangeven.

• Bij normaal gebruik wordt de temperatuur aangegeven die op dat moment in de koelruimte heerst (WERKELIJKE temperatuur).
• Tijdens de temperatuurinstelling worden knipperend de op dat moment ingestelde koelruimte temperatuur aangegeven (GEWENSTE temperatuur).

In gebruik nemen - temperatuur instellen

1. Stekker in stopcontact steken.
2. Toets KOELEN AAN/UIT indrukken. Het groene lichtnetlampje gaat branden. Het apparaat start.
3. Druk op de toetsen „+“ (WARMER) of „-“ (KOUDER). De temperatuurindicatie schakelt om en geeft knipperend de op dat moment ingestelde GEWENSTE temperatuur aan.
4. Gewenste temperatuur door indrukken van de toetsen „+“ (WARMER) en „-“ (KOUDER) instellen (zie hoofdstuk "Toetsen voor temperatuurinstelling"). De temperatuurindicatie geeft direct de gewijzigde instelling aan. Met elke druk op de toets wordt de temperatuur 1 °C hoger ingesteld. Uit voedingswetenschappelijk standpunt is +5 °C voor de koelruimte koud genoeg als bewaartemperatuur.

Aanwijzing: als de instelling veranderd wordt, start de compressor niet direct als op dat ogenblik automatisch wordt ontdooid. Omdat de bewaartemperatuur in de koelruimte snel wordt bereikt, kunt u direct na het inschakelen levensmiddelen in de koelruimte leggen.

Auto Fresh

De Auto Fresh-functie is geschikt voor het snel afkoelen van grotere hoeveelheden in de koelruimte.

1. Door te drukken op de Auto Fresh toets wordt de Auto Fresh-functie ingeschakeld. Het gele lampje gaat branden. De Auto Fresh-functie zorgt nu voor intensief koelen. Daarbij wordt automatisch een temperatuur van +2 °C ingesteld. Na verloop van 6 uur wordt de Auto Fresh-functie automatisch beëindigd. Het gele lampje gaat UIT.
2. Door de Auto Fresh toets te drukken kan de Auto Fresh-functie te allen tijde handmatig beëindigd worden. Het gele lampje gaat uit.

Koelruimte

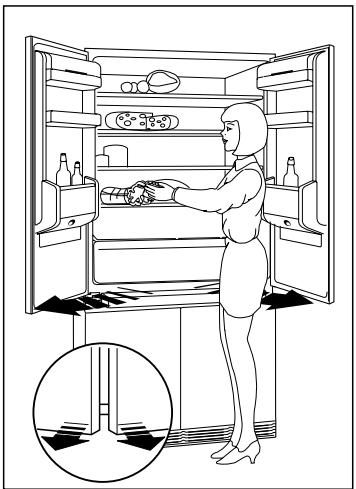

Om de deuren van de ijskast goed te kunnen openen en sluiten, is het raadzaam beide deuren tegelijkertijd te openen en te sluiten (zoals in de afbeelding getoond wordt).

• Plaats geen hete dranken of spijzen in de koelruimte. Laat ze eerst tot kamertemperatuur afkoelen.
• Dek levensmiddelen, vooral sterk geurende, met een deksel of folie af.
• Plaats de levensmiddelen zo dat de lucht in de koelruimte vrij kan circuleren.

De ingestelde temperatuur als u de koelruimte kouder (naar hoger cijfer) of juist minder koud (naar lager cijfer) wilt. De thermostaat tracht de ingestelde temperatuur zo goed mogelijk constant te houden. Op welk cijfer u daartoe de thermostaat moet instellen, is onder andere afhankelijk van

• hoe vaak u de deur van de koelruimte opent,
• hoe hoog de omgevingstemperatuur is en
• hoeveel levensmiddelen zich in de koelruimte bevinden.

U krijgt meer ruimte in de koeler, wanneer u het voorste deel van de rekjes omklapt.

De koelverdamper ontdooit zichzelf regelmatig automatisch. Dat doet hij steeds tijdens de stilstandperioden van de compressor. Zou op de achterwand in de koelruimte een dikke rijplaag ontstaan, druk dan op de toets voor temperatuurinstelling (L), waardoor de compressor weer af en toe zal stoppen.

ONDERHOUD

Neem vóór iedere handeling altijd eerst de stekker uit de wandcontactdoos.

Belangrijk

Dit apparaat bevat koolwaterstoffen in het koelcircuit; onderhoud en bijvulling dient daarom uitsluitend door bevoegd personeel uitgevoerd te worden.

Reinigen van de binnenkant

Neem voor het schoonmaken altijd eerst de stekker uit het stopcontact.

De binnenkant van alle ruimten en de accessoires kunt u schoonmaken met lauw water waaraan een weinig soda (een eetlepel op 4 liter water) toegevoegd is. Nalappen met schoon water en daarna goed droogzemen.

De laden in de vriesruimte kunt u geheel uit de kast nemen door ze naar voren te trekken en dan iets op te tillen.

Ontdooien van de koelruimte

De koelverdamper ontdooit zichzelf regelmatig automatisch. Dat doet hij steeds tijdens de stilstandperioden van de compressor. Zou op de achterwand in de koelruimte een dikke rijplaag ontstaan, druk dan op de toets voor temperatuurinstelling, waardoor de compressor weer af en toe zal stoppen.

Het gaatje in de afvoergoot in de koelruimte moet regelmatig gereinigd worden met het staafje dat zich voor dit doel daarin bevindt.

Gebruik voor het verwijderen van de rijp nooit metalen voorwerpen; u zou uw koelkast kunnen beschadigen.

Geen voorwerpen of methodes gebruiken om het ontdooiproces te versnellen die niet door de fabrikant zijn aangegeven.

Temperatuurstijging van diepvriesproducten kan hun houdbaarheidsduur verkorten.

Vervangen verlichtingslampjes

Neem eerst de stekker UIT het stopcontact.

Koelruimte

Het lampje kunt u bereiken door eerst het beschermkapje te verwijderen. Gebruik voor de vervanging een lampje met hetzelfde vermogen.

Het maximale vermogen is op het beschermkapje aangegeven.

EENVOUDIGE STORINGEN

Voordat u de servicedienst waarschuwt, kunt u misschien zelf de oorzaak van de storing ontdekken en verhelpen.

Indien de kast in het geheel niet werkt, sluit dan even een ander elektrisch apparaat op het betreffende stopcontact aan. Als dat ook niet werkt, is de betreffende groepzekering defect.

Water op de bodem van de koelruimte duidt op een verstopte gootafvoer of er ligt iets tegen de achterwand.

Als u de invriesschakelaar van de koel/vriescombinatie op invriezen schakelt en u hoort dat de compressor niet direct start, dan duidt dat niet op een storing, maar de thermostaat had toevallig net even voordat de compressor gestopt; een interne beveiliging zorgt ervoor dat de start uitgesteld wordt.

Datzelfde kan ook gebeuren indien u de stekker uit het stopcontact neemt terwijl de compressor loopt of zojuist gestopt is. In dat geval zal de compressor niet direct starten als u de stekker meteen weer terugplaatst.

Indien het rode controlelampje blijft branden, schakel de thermostaatknop dan in de stand voor invriezen, LASTDienst.

Werkt de vriesruimte in het geheel niet meer, waarschuw dan direct de servicedienst.

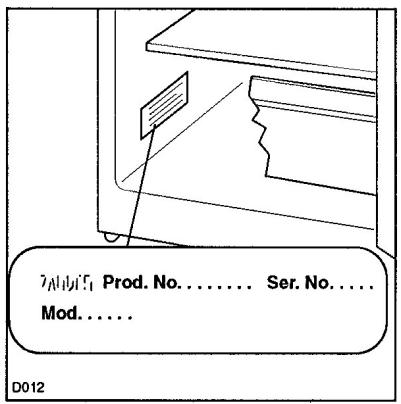

Als u de servicedienst nodig hebt, zorg er dan voor dat u het modelnummer en het productnummer (typeplaatje, zie pijl in de figuur) bij de hand hebt; de servicedienst zal erom vragen.

TECHNISCHE GEGEVENS

Netto inhoud in liter van het koelgedeelte	338
Netto inhoud in liter van het vriesgedeelte	96
Energieverbruik in kWh/24h	1,140
Energieverbruik in kWh/jaar	416
Inviescapaciteit in kg/24h	13
Tijd om van -18°C maar -9°C te gaan peruur	14

Deze gegevens vindt u op het garantiebewijs of op het typeplaatje van het apparaat.

INSTALLATIE

Elektrische aansluiting

Overtuig u ervan dat de netspanning en de netfrequentie, die op het typeplaatje in de kast staan aangegeven, overeenkomen met de netspanning en de netfrequentie in uw woning. Een afwijking op de netspanning tot plus of min 6% is toegestaan. Bij aansluiting op een andere spanning dient u een geschikte transformator te gebruiken. De stekker mag alleen geplaatst worden in een geaard stopcontact.

De kast is daarom voorzien van een speciaal drieaderig snoer, geschikt voor een geaard stopcontact. Mocht het stopcontact in uw woning niet geaard zijn, dan dient een erkend installateur het apparaat volgens de geldende normen te aarden.

Wij wijzen u erop dat schade of letsel, veroorzaakt door het niet voldoen aan dit veiligheidsvoorschrift, niet onder de verantwoordelijkheid van de fabrikant valt.

C € Dit apparaat voldoet aan de volgende EEG-richtlijnen:

• 87/308 EG-richtlijn van 2.6.87 met betrekking tot de radio-ontstoring.
• 73/23 EG-richtlijn van 19/02/73 (Laagspanning) en opeenvolgende wijzigingen;
• 89/336 EG-richtlijn van 03/05/89 (Elektromagnetische compatibiliteit) en opeenvolgende wijzigingen.

Plaats van opstelling

Plaats het apparaat uit de buurt van warmtebronnen: centrale verwarming, kachels, felle zonnestralen enz. Zie voor inbouw de betreffende aanwijzingen.

! Attentie

Het apparaat moet van het elektriciteitsnet losgekoppeld kunnen worden; de stekker moet dus ook na de installatie bereikbaar blijven.

INBOUW - AANWIJZINGEN

Hoogte-instelling

De hoogte van het apparaat kan worden aangepast aan die van de andere keukenkastjes, tussen 820 mm en 870 mm.

Voor het inbouwen moeten de achterste voetjes en wieltjes op hoogte worden ingesteld. De uitgangshoogte van de wieltjes is 820 mm. Om het apparaat op een hoogte van 870 mm te brengen, draait u de vier voetjes met de meegeleverde sleutel op hoogte, verwijdert u de wieltjes en zet deze weer vast op een lagere stand.

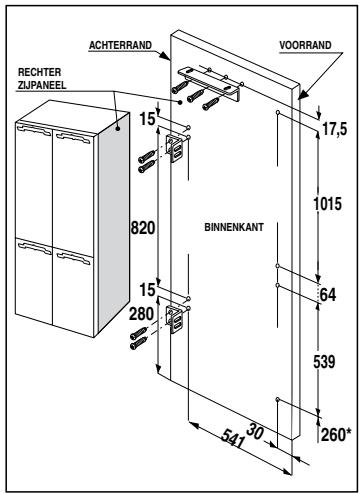

Montage van de lijpanelen

• Monteer de hoeklijn op de panelen volgens de tekening.

De maat 260 mm is bedoeld voor een 100 mm hoge plint onder het paneel. Is de plint hoger of lager, dan moet ook de maat 260 mm evenredig groter gekozen worden.

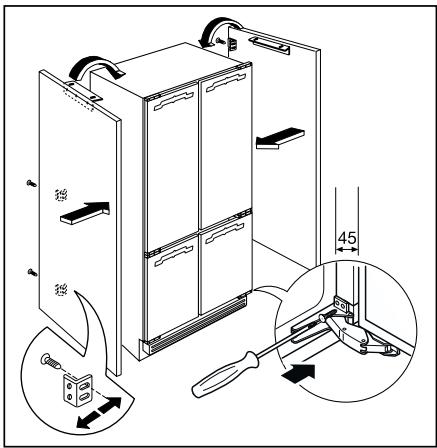

• Zet de panelen tegen het apparaat.
• Monteer de haakse beugeltjes aan de achterkant. Let hierbij op de dikte van de panelen (max. breedte van het meubel 900 mm).
• Voor een correcte uitlijning dient men te controleren dat de afstand tussen het apparaat en het meubel 45 mm is.
• Bevestig de panelen aan de voorkant.
• Bevestig de haakjes (die in het zakje zitten) in het onderste gedeelte van de deuren (referenties aanwezig).

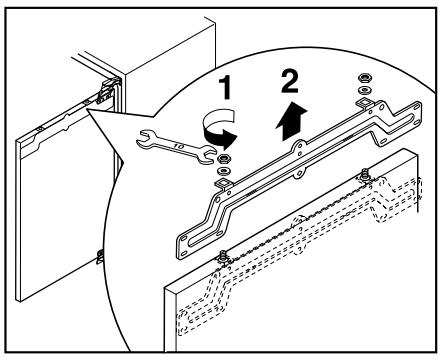

Montage van de deurtjes

• Open de deur en verwijder de afdekking van de beugel. Draai de moeren met de pakkingringen los en verwijder de beugel van de deur.

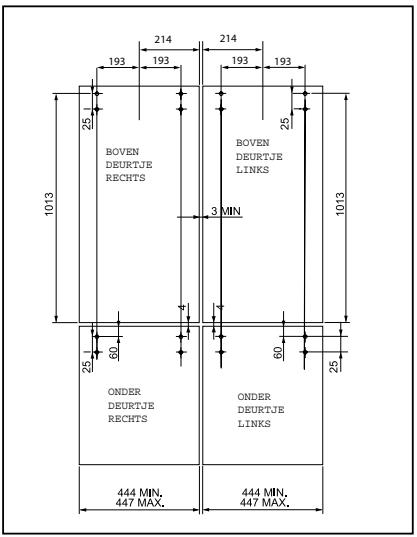

Boor gaten in de meubeldeur zoals afgebeeld.

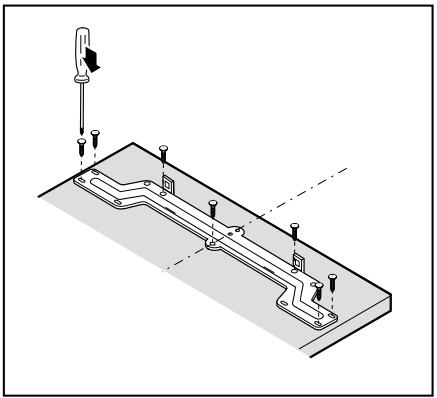

• Bevestig de beugel aan de meubeldeur met de in het zakje bijgeleverde schroeven.

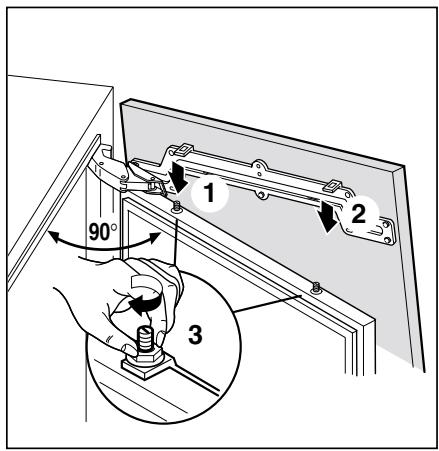

• Plaats de beugel op de stelschroeven en schroef de moeren en pakkingringen erin, maar niet te vast.

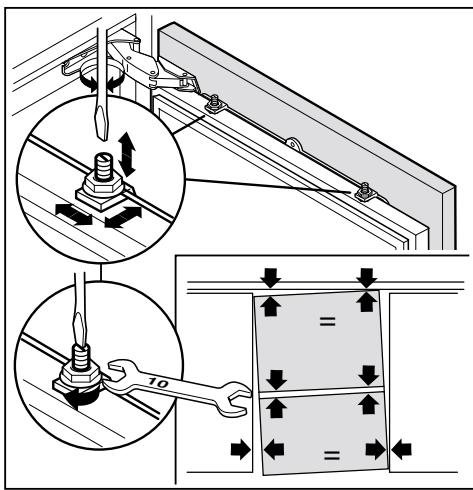

• Doe de deur dicht en controleer of de meubeldeur op de gewenste hoogte geplaatst is, eventueel bijstellen met de stelschroeven.

Gebruik de schroeven voor de verticale uitlijning van de meubeldeur.

Voor een eventuele horizontale uitlijning de meubeldeur verplaatsen.

Na voltooiing van de volledige uitlijning de moeren van de beugels en de schroeven van het beugeltje vastdraaien.

• Bevestig de montagehoek onder de deur op het paneel met de twee kunststofringen die in het doosje met accessoires zitten.

Zet tenslotte de afdekking van de beugel op zijn plaats.

Opstellen

• Breng het apparaat naar zijn definitieve plaats.
• Draai de haken 180° om de juiste stand te verkrijgen (2).

De beginstand (1) is die van tijdens de verzending.

• Bevestig het apparaat aan de muur door middel van de meegeleverde beugel.

Laat ten behoeve van de noodzakelijke ventilatie ruimte boven de kast vrij. Wordt boven het apparaat nog een kastje aan de muur bevestigd, houd dat dan tenminste 50 mm van de muur en zorg voor een ruimte van 50 mm tussen de bovenkant van dat kastje en het plafond.

Aanbrengen van de plint

Voor hoogte 820 mm

• Bij een plinthoogte van 140 tot 170 mm, een uitsparing zoals in de figuur getekend maken.

• Bij een plinthoogte groter dan 100 mm maar kleiner dan 140 mm, het meegeleverde aanvulstuk op maat snijden en door middel van snappen onder het ventilatierooster monteren.
• Bij een plinthoogte van 100 mm, het meegeleverde aanvulstuk in z'n geheel monteren.

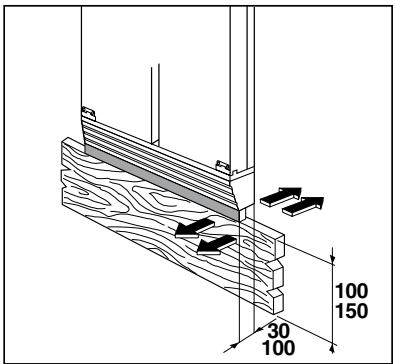

Voor hoogte 870 mm

• Bij een plinthoogte van 190 tot 220 mm, een uitsparing zoals in de figuur getekend maken.
• Bij een plinthoogte groter dan 150 mm maar kleiner dan 190 mm, het meegeleverde aanvulstuk op maat snijden en tussen plint en ventilatierooster monteren.
• Bij een plinthoogte van 150 mm, het meegeleverde aanvulstuk in z'n geheel monteren.

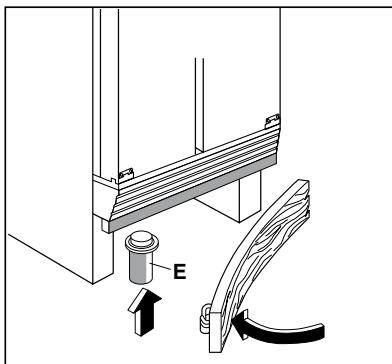

• Wordt het apparaat in een al ingebouwde keuken geplaatst, monteer dan voet E om de plint aan te bevestigen.

Onze toestellen worden met de grootst mogelijke zorgvuldigheid geproduceerd. Desondanks kan het voorkomen dat er een defect optreedt. Onze klantendienst zal dit op verzoek herstellen, zowel binnen als buiten de waarborgtermijn. De levensduur van het toestel wordt daardoor niet negatief beïnvloed.

Onderstaande waarborgvoorwaarden zijn gestoeld op de EU Richtlijn 99/44/EG en het Burgerlijk Wetboek. De daaruit voortvloeiende rechten blijven onverlet.

Ook de waarborgverplichtingen van de verkoper naar de eindgebruiker blijven onaangetast.

Voor dit toestel verlenen wij waarborg volgens onderstaande voorwaarden:

1. Wij herstellen kosteloos met inachtneming van de voorwaarden 2 tot en met 15 gebreken aan het toestel die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eindgebruiker. Deze waarborgvoorwaarden zijn niet van toepassing in geval van professioneel of daarmee gelijk te stellen gebruik.
2. De waarborgprestatie houdt in dat het toestel kosteloos wordt teruggebracht in de toestand die het had voor het defect optrad. Gebrekkige onderdelen worden hersteld of vervangen. Kosteloos vervangen onderdelen worden ons eigendom.
3. Het gebrek moet onmiddellijk gemeld worden, om mogelijke verdere schade te voorkomen.
4. Voor een beroep op waarborg dient het aankoopbewijs met aankoop- en/of leveringsdatum te worden overlegd.
5. De waarborg heeft geen betrekking op schade aan kwetsbare onderdelen, zoals (vitrokeramisch) glas, kunststof, rubber, die ontstaan is door onzorgvuldig gebruik.
6. De waarborg heeft geen betrekking op kleine afwijkingen van de gestelde kwaliteit die voor de waarde en deugdelijkheid van het toestel onbeduidend zijn.
7. De waarborg geldt evenmin voor schade veroorzaakt door:
8. chemische en elektrochemische inwerking van water,
9. abnormale milieuomstandigheden in het algemeen,
10. voor het toestel oneigenlijke bedrijfsomstandigheden, contact met agressieve stoffen.
11. De waarborg heeft geen betrekking op gebreken door transportschade die buiten onze verantwoordelijkheid is ontstaan, niet vakkundige installatie of montage, verkeerd gebruik, gebrekkig onderhoud, of het niet in acht nemen van de gebruiks- of montageaanwijzingen.
12. Het recht op waarborg vervalt wanneer het defect wordt veroorzaakt door herstelling of ingrepen door derden die niet bevoegd of niet deskundig zijn, of wanneer het toestel voorzien wordt van toebehoren of onderdelen die niet origineel zijn en daardoor een defect veroorzaken.
13. Toestellen die gemakkelijk kunnen worden vervoerd dienen te worden overhandigd aan onze klantendienst. Herstelling ter plaatse kan slechts worden gevraagd voor grote of ingebouwde toestellen. 11. Indien het toestel zodanig is ingebouwd, ondergebouwd, opgehangen of geplaatst dat de benodigde tijd voor het in- en uitbouwen samen meer dan 30 minuten bedraagt, dan worden de hierdoor ontstane extra kosten aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormale in- of uitbouw komt ten laste van de gebruiker. 12. Indien binnen de waarborgperiode de herstelling van hetzelfde gebrek meermaals mislukt of de herstellingskosten disproportioneel zijn, wordt in overleg met de gebruiker een gelijkwaardige vervanging geleverd. In geval van vervanging behouden we ons het recht voor om een vergoeding te rekenen aan rato van de verstreken gebruiksperiode. 13. Herstelling onder waarborg heeft geen verlenging van de waarborgtermijn noch aanvang van een nieuwe waarborgtermijn tot gevolg. 14. Op herstellingen geven wij een waarborg van 12 maanden, uitsluitend op hetzelfde gebrek.
14. Verdere of andere rechten, in het bijzonder vergoeding van schade ontstaan buiten het toestel, zijn uitgesloten voor zover een aansprakelijkheid niet wettelijk is vastgelegd. In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het toestel niet overtreffen.

Deze waarborgvoorwaarden gelden voor in België gekochte en/of in gebruik zijnde toestellen. Indien een toestel naar het buitenland wordt gebracht dient de gebruiker na te gaan of het toestel voldoet aan de technische voorwaarden (o.a. spanning, frequentie, installatievoorschriften, gassoort, klimaatomstandigheden) in het betreffende land. Voor in het buitenland aangeschafte toestellen dient de gebruiker zich te vergewissen van de bepalingen in België. Noodzakelijke of gewenste aanpassingen vallen niet onder de waarborg, en kunnen niet altijd worden aangebracht.

Ook na afloop van de waarborgtermijn staat onze klantendienst u ter beschikking.

Adres Klantendienst:

ELECTROLUX HOME PRODUCTS BELGIUM

Bergensesteenweg, 719

1502 LEMBEEK

Tel. [phone]

www.electrolux.com

www.zanussi.com.es

www.zanussi.ru
