MANUAL DE USUARIO ZJB9476 ZANUSSI

ADVERTENCIASY CONSEJOS IMPORTANTES Es muy importante conservar este libro de instrucciones junto al aparato por si fuera necesario consultarlo. Si el aparato se vendiese o transfiriese a otra persona, acuérdese de entregarlo junto con él para que el nuevo propietario conozca el funcionamiento de la máquina y sus advertencias. En caso de que este aparato, dotado de cierre magnético, sustituya uno con cierre automático, aconsejamos que la cerradura de este último quede inservible, antes de deshacerse de él. Así se evitará que los niños, jugando, puedan quedarse encerrados dentro, con grave peligro de sus vidas. Estas advertencias han sido redactadas para su seguridad y para la seguridad de los demás. Le rogamos, por lo tanto, leerlas atentamente antes de instalar y utilizar el aparato.

Desenchufar el aparato antes de efectuar cualquier operación de limpieza y mantenimiento (como la sustitución de la bombilla de iluminación en los aparatos que la poseen). Este aparato no está pensado para ser utilizado por personas (incluidos los niños) con capacidades físicas, sensoriales o mentales reducidas, o que no tengan experiencia y conocimiento, a menos que una persona responsable de su seguridad les supervise o les ofrezca instrucción en el uso del aparato. Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato. Es peligroso modificar o intentar modificar las características de este aparato. Quitar siempre el enchufe de la toma de corriente antes de efectuar cualquier operación de limpieza o manutención (como la substitución de la bombilla en aquellos aparatos que la tienen). No consumir nunca los cubitos de hielo recién sacados del congelador ya que podrían provocar quemaduras. Estos aparatos son pesados. Tener cuidado en los desplazamientos. Este aparato contiene hidrocarburos en el circuito refrigerante; por lo tanto el mantenimiento y la recarga deben ser efetuados exclusivamente por personal autorizado de la empresa. Este aparato no contiene en el circuito refrigerante y en el aislamiento, gases refrigerantes nocivos para el ozono. El aparato no debe ser eliminado junto con los deshechos urbanos y chatarras. Se debe evitar el daño del circiuto refrigerante, sobre todo en la parte posterior cerca del intercambiador. Las informaciones sobre los centros de recepción son suministradas por las autoridades municipales. Prestar la máxima atención durante las operaciones de desplazamiento para no dañar las partes del circuito refrigerante a fin de evitar las posibles salidas de líquido. El aparato no debe ser colocado cerca de

termosifones o cocinas a gas. Evitar la exposición prolongada del aparato a los rayos solares. La parte posterior del aparato debe recibir una circulación de aire suficiente y se debe evitar cualquier daño al circuito refrigerante. Solamente para los congeladores (excluidos los empotrados): su mejor ubicación es el sótano.

Cualquier modificación que eventualmente fuese necesaria a la instalación eléctrica doméstica para poder instalar el aparato tiene que ser realizada sólo por personal competente. Para eventuales intervenciones dirigirse a un Centro de Asistencia Técnica autorizado y exigir las piezas de repuesto originales. En caso de necesitar reparaciones no intentar hacerlas personalmente. Las reparaciones efectuadas por personas no competentes pueden provocar daños. Ponerse en contacto con el Centro de Asistencia más cercano y emplear sólo repuestos originales.

Los frigoríficos y/o congeladores domésticos están destinados sólo a la conservación y/o congelación de alimentos. Las mejores prestaciones se obtienen con temperaturas ambiente comprendidas entre +18°C y +43°C (Clase T); +18°C y +38°C (Clase ST); +16°C y +32°C (Clase N); +10°C y +32°C (Clase SN); la clase de pertenencia está indicada en la placa matrícula situada en la cámara al lado del cajón verduras. Atención: en caso de temperaturas ambiente diferentes de las indicadas para la clase climática a la cual pertenece este producto, es preciso observar las indicaciones siguientes: cuando la temperatura ambiente desciende por debajo del valor mínimo puede suceder que la temperatura de conservación en el vano congelador no esté garantizada; por lo tanto, se aconseja que se consuman a lo más pronto los alimentos presentes en su interior. 19

Los productos que hayan sido descongelados no se tienen que volver a congelar Seguir atentamente las indicaciones del fabricante para la conservación y/o congelación de los alimentos. En todos los aparatos de refrigeración y congelación existen superficies que se cubren con escarcha. Según el modelo, la escarcha puede ser eliminada automáticamente (desescarche automático) o manualmente. No intentar nunca quitar la escarcha con un objeto puntiagudo ya que se podría dañar irremediablemente el evaporador. Utilizar para ello sólo el rascador de plástico que se suministra con el aparato. Por el mismo motivo no despegar nunca las cubetas del hielo con un cuchillo o cualquier otro objeto puntiagudo. No colocar en el compartimiento de la baja temperatura (congelador o conservador) bebidas gaseosas que podrían explotar.

El aparato se calienta considerablemente en la proximidad del condensador y del compresor, por lo tanto hay que verificar que el aire pueda circular libremente alrededor del mismo. Una ventilación insuficiente puede causar un mal funcionamiento y daños al aparato. Seguir cuidadosamente las instrucciones que se dan para la instalación. Por motivos de seguridad la ventilación debe ser efectuada como se indica en la respectiva figura. Atención: mantener las aperturas para la ventilación libres de cualquier obstáculo. Una vez instalado el aparato verificar que no esté apoyado sobre el cable de alimentación. Importante: en caso de que el cable de alimentación se dañe, deberá ser sustituido con un cable especial. Ambos cables pueden ser solicitados al fabricante o al Servicio de asistencia.

Si el aparato es transportado en forma horizontal es posible que el aceite contenido en el compresor pase al circuito refrigerante. Esperar por lo menos dos horas antes de poner en marcha el aparato para dar tiempo a que el aceite regrese al compresor.

Protección del ambiente Este aparato no contiene en el circuito refrigerante y en el aislamiento, gases refrigerantes nocivos para el ozono. El aparato no debe ser eliminado junto con los deshechos urbanos y chatarras. Se debe evitar el dano del circinto refrigerante, sobre todo en la parte posterior cerca del intercambiador. Las informaciones sobre los centros de recepciõn son suministradas por las autoridades municipales; Los materiales usados en este aparato marcados con el simbolo son reciclables.

Desguace de aparatos viejos El símbolo en el producto o en su embalaje indica que este producto no se puede tratar como desperdicios normales del hogar. Este producto se debe entregar al punto de recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurarse de que este producto se deseche correctamente, usted ayudará a evitar posibles consecuencias negativas para el ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.

ADVERTENCIAS IMPORTANTES Alojamiento del aparato

Introducir el aparato en el espacio del mueble.

Hacer girar 180° la escuadra para obtener la posición exacta ( 2). La posición inicial (1) es la de expedición.

Fijario a la pared con la escuadra correspondiente.

INDICE Advertencias y consejos importantes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19 Uso - Limpieza de las partes internas - Panel de mandos del congelador . . . . . . . . . . . . . . . . . . . . . . .21 Uso - Puesta en marcha - Regulación de la temperatura - Congelación de los alimentos frescos . . . . . . Conservación de los alimentos congelados - Cubitos de hielo - Descongelación . . . . . . . . . . . . . . . . . . de los alimentos congelado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22 Uso - Compartimento congelador - Consejos para congelación . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23 Uso - Panel de mandos del frigorífico - Puesta en marcha - Regulación de la temperatura . . . . . . . . . .24 Uso - Compartimento frigorífico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25 Manutención - Limpieza periódica - Desescarche - Làmpara de iluminaciòn . . . . . . . . . . . . . . . . . .26 Anomalias de funcionamiento - Datos técnicos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27 Instalación - Colocación - Conexión elétrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28 Colocación - Regulatión de la altura - Montaje de los maneles laterales . . . . . . . . . . . . . . . . . . . . . .29 Colocación - Montaje de las puertas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30 Colocación - Alojamineto del aparato - Aplicacón del zócolo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

USO Limpieza de las partes internas Antes del empleo limpiar todas las partes internas con agua tibia y jabón neutro, a fin de eliminar el característico olor de nuevo y secarlas luego cuidadosamente.

No emplear detergentes o polvos abrasivos que podrían dañar las superficies.

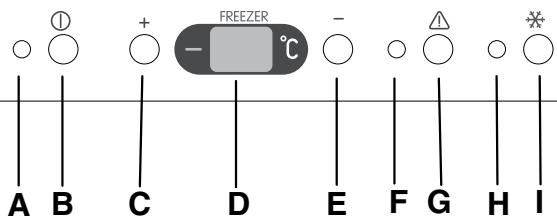

Panel de mandos del congelador

A B C D E F G H I A - Lámpara chivato ENCENDIDO/APAGADO B - Botón ENCENDIDO/APAGADO del compartimiento congelador

E - Botón para la regulación de la temperatura (más fría) F - Lámpara chivato de alarma

C - Botón para la regulación de la temperatura (más caliente)

G - Botón de desactivación de la alarma

D - Indicador de la temperatura del congelador

H - Lámpara chivato Auto freeze Botón de la función Auto freeze

ENCENDIDO/APAGADO Botón ENCENDIDO/APAGADO ENCENDIDO: APAGADO:

Apretar el botón (B). La lámpara chivato (A) se enciende. Mantener apretado el botón (B) hasta que se apagan la lámpara chivato (A) y el indicador de temperatura.

compartimiento congelador (por es. corte de energía eléctrica) es indicado por el parpadeo de la lámpara chivato (F) y por una señala acústica. Cuando se restablecen las condiciones normales la señala acústica se apaga mientras que sigue parpadeando la lámpara chivato de alarma. Apretando el botón de la alarma (G) en el indicador (D) es mostrada, por unos segundos, la temperatura más caliente alcanzada en el compartimiento.

H. Lámpara chivato Auto freeze C - E.Botones para la regulación de la temperatura Es posible programar la temperatura entre -15°C y 24°C. Apretando el botón (C o E), en el indicador (D) parpadea la temperatura programada. Es posible modificar la temperatura programada sólo cuando el indicador parpadea. Para programar una temperatura más caliente apretar el botón (C), para programar una temperatura más fría apretar el botón (E). El indicador sigue mostrando, por unos segundos, la temperatura recién seleccionada y luego indica de nuevo la temperatura corriente dentro del compartimiento. La temperatura programada es alcanzada dentro de las 24 h.

I. Botón función Auto freeze Para congelar alimentos frescos se debe activar la función Auto freeze. Apretar el botón (I). Se enciende la lámpara chivato (H). Cuando se acciona esta tecla se muestra en el display el mensaje SP. Si se desea interrumpir la función de la congelación rápida, apretar de nuevo el botón (I), de lo contrario la función se apaga automáticamente. Se apaga la lámpara chivato (H).

Puesta en servicio y regulación de la temperatura •

Enchufar la clavija en la toma de corriente. Apretar el botón (B). El compartimiento congelador está en marcha. El compartimiento congelador está programado para una temperatura de -18°C. Se alcanza dicha temperatura en unas horas.

Tan pronto se enciende el compartimiento frigorífico en el indicador (D) es mostrada la temperatura corriente en el compartimiento congelador, parpadea la lámpara chivato de alarma (F) y se activa la señala acústica.

D. Indicador de temperatura

el botón de alarma (G).

Durante el funcionamiento normal indica la temperatura media dentro del compartimiento congelador.

Se apaga la señal acústica, mientras que sigue parpadeando la lámpara chivato de alarma (F) hasta cuando se alcanza la temperatura programada.

Atención! Durante el periodo de estabilización, a la primera puesta en marcha, la temperatura mostrada puede no corresponderse con la temperatura programada. Durante este periodo es posible que la temperatura mostrada sea más baja que la temperatura programada.

Atención! Es normal tener una diferencia entre la temperatura mostrada y la programada. En particular cuando: - recientemente se ha modificado la temperatura programada. - la puerta ha quedado abierta por mucho tiempo. - se han puesto en el frigorífico alimentos calientes.

Lámpara chivato de alarma

G. Botón de desactivación de la alarma Un aumento anómalo de la temperatura del 22

Congelación de los alimentos frescos El compartimiento es apto para congelar alimentos frescos y conservar por mucho tiempo alimentos congelados y sobrecongelados. Para congelar los alimentos frescos activar la función Auto Freeze por lo menos 24 horas antes. Poner los alimentos a congelar en la sección superior ya que es el sitio más frío.

Atención! Cuándo se debe utilizar la función Auto freeze:

unas 6 Introducción de pequeñas cantidades de horas antes alimentos frescos (aproximadamente 5 kg) unas 24 Introducción de la cantidad máxima de horas antes alimentos frescos (ver la placa de datos) no sirve

Introducción de alimentos congelados

Introducción de pequeñas cantidades de alimentos frescos diarios hasta 2 kg

Importante En caso de interrupción de corriente, no abrir absolutamente la puerta del compartimento congelador. Los alimentos no se deterioran si la interrupción es breve ( un aumento de la temperatura de los ultracongelados reduce el perìodo de conversación) y el compartimento congelador está lleno, de lo contrario se aconseja consumirlos a la mayor brevedad.

Conservación de los alimentos sobrecongelados

Al poner en servicio el aparato o después de un periodo de inactividad, poner los alimentos en el aparato después de haberlo dejado en marcha durante por lo menos dos horas con la función Auto freeze, seguidamente desactivar dicha función.

El congelador lleva dos cubetas para la producción de hielo. Llene esta cubeta con agua inasta les 3/4 partes y colóquela en los compartimientos de congelación. No utilice nunca instrumentos metálicos para despegar les cubetas del congelador.

Compartimento congelador •

Si la congelación de los alimentos se hace inmediatamente después de la instalación o una larga interrupción, oprimir el botón (I) y dejar funcionar el aparato vacío durante 4 horas como mínimo, antes de introducir los alimentos. Si el congelador ya funciona con algunos alimentos en su interior, oprimir el botón (I) 24 horas antes del inicio de la congelación.

El piloto de alarma tiene la misión de indicar cuando la temperatura en el interior del vano del congelador ha ascendido a un valor tal que no se garantiza una buena conservación de los alimentos conservados. Cuando se pone en marche el aparato o después de introducir una cantidad de alimentos a congelar, este piloto permanece encendido hasta que la temperatura no alcanza el valor para una segura conservación de los alimentos.

Los productos a congelar se colocan en el vano de congelación rápida y una vez congelados se distribuyen en los cestos.

El poder de congelación es de 13 kg max/24 horas. No congelar más cantidad de una vez.

Consejos utiles para la congelación Los productos a congelar deben ser frescos y estar bien límpios. •

Los paquetes deben hacerse pensando en el consumo familiar de forma que se consuman de una sóla vez.

Los paquetes pequeños facilitan la congelación rápida y uniforme.

Los alimentos descongelados no se pueden volver a congelar.

Los alimentos magros se conservan mejor y por más tiempo que los grasos. La sal reduce el tiempo de conservación.

Descongelación de los alimentos congelados Antes de utilizar los alimentos congelados, se pueden descongelar en el frigorífico o a temperatura ambiente, depende del tiempo disponibile para la operación. Los alimentos congelados pueden cocinarse directamente sin tener que descongelarlos; en este caso, naturalmente, el tiempo de cocción necesario será algo más largo que el habitual.

Envolver los alimentos en bolsas u hojas de aluminio o polietileno para uso alimentario, adheriéndolos y cerrándolos herméticamente.

Pegar una etiqueta sobre cada paquete indicando el contenido y la fecha de preparación.

No introducir en el congelador alimentos calientes, botellas o recipientes con bebidas gaseosas (pueden explotar).

No cubrir completamente los recipientes con tapa.

No introducir nuevos alimentos ni abrir les puertas durante el proceso de congelación.

No meter nunca productos a congeiar en contacto con otros ya congelados, ya que aumentará la temperatura de estos últimos.

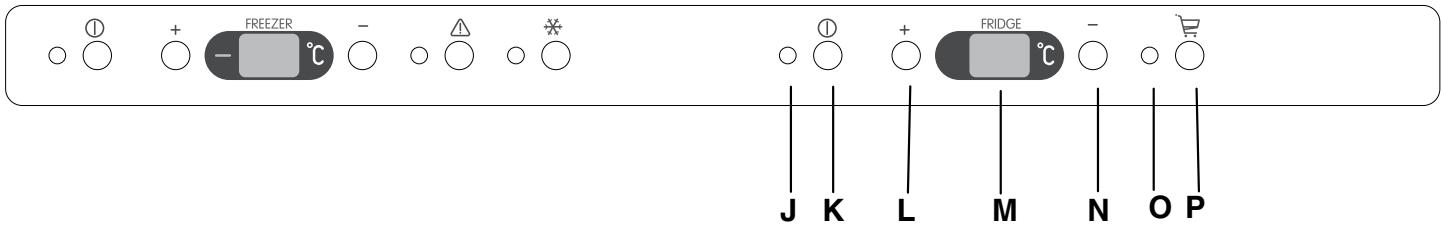

Panel de mandos del frigorífico

Lámpara chivato ENCENDIDO/APAGADO M Indicador de la temperatura del frigorífico

K Botón ENCENDIDO/APAGADO compartimiento frigorífico

N Botón para la regulación de la temperatura del frigorífico (más fría)

L Botón para la regulación de la temperatura del frigorífico (más caliente)

O Lámpara chivato Auto fresh

P Botón de la función Auto fresh

ENCENDIDO/APAGADO Botón ENCENDIDO/APAGADO Atención! Es normal tener una diferencia entre la temperatura mostrada y la programada. En particular cuando:

ENCENDIDO: Apretar el botón (K). La lámpara chivato (J) se enciende.

recientemente se ha modificado la temperatura programada.

la puerta ha quedado abierta por mucho tiempo.

se han puesto en el frigorífico alimentos calientes.

Mantener apretado el botón (K) hasta que se apagan la lámpara chivato (J) y el indicador de temperatura.

L - N.Botones para la regulación de la temperatura

O. Lámpara chivato Auto Fresh

Es posible programar la temperatura entre +2°C y +8°C. Apretando el botón (L o N), en el indicador (M) parpadea la temperatura programada. Es posible modificar la temperatura programada sólo cuando el indicador parpadea. Para programar una temperatura más caliente apretar el botón (L), para programar una temperatura más fría apretar el botón (N). El indicador sigue mostrando, por unos segundos, la temperatura recién seleccionada y luego indica de nuevo la temperatura corriente dentro del compartimiento. La temperatura programada es alcanzada dentro de las 24 h.

P. Botón función Auto Fresh

Atención! Durante el periodo de estabilización, a la primera puesta en marcha, la temperatura mostrada puede no corresponderse con la temperatura programada. Durante este periodo es posible que la temperatura mostrada sea más baja que la temperatura programada.

M. Indicador de temperatura Durante el funcionamiento normal indica la temperatura media dentro del compartimiento frigorífico.

Con la función Auto fresh se programa el frigorífico para sus máximas prestaciones. Dicha función está aconsejada cuando en el frigorífico se ponen grandes cantidades de alimentos. Apretar el botón de la función Auto fresh (P). Se enciende la lámpara chivato (O) Auto fresh. La temperatura interna baja hasta +2°C. Al cabo de aproximadamente 6 horas, la función Auto fresh se desactiva automáticamente.

Puesta en servicio y regulación de la temperatura Enchufar la clavija en la toma de corriente. Apretar el botón (K). Se enciende el compartimiento frigorífico. El compartimiento frigorífico está programado para una temperatura de +5°C. Se alcanza dicha temperatura en unas horas.

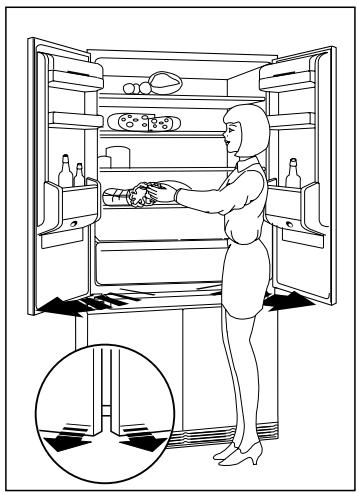

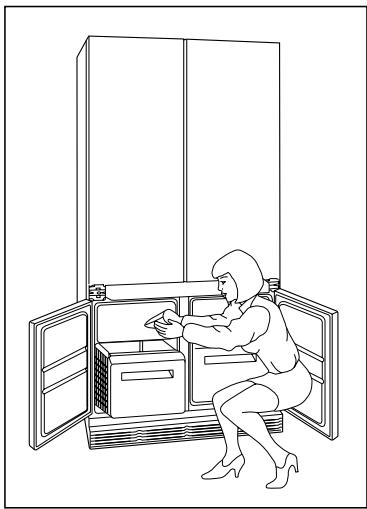

Compartimento frigorífico Para una correcta apertura y cierre de las puertas del frigorífico se aconseja actuar simultáneamente sobre las dos puertas (como mostrado en la figura). •

No introducir en el frigorífico ni alimentos ni bebidas calientes, dejarlas enfriar antes a temperatura ambiente. • Cubrir los alimentos, en particular los de olor pronunciado y los aromáticos. • Disponer los alimentos de forma que el aire pueda circular libremente entre ellos. La temperatura fijada se puede cambiar para compensar la variación de la temperatura interna debida a: • Frecuencia de apertura de les puertas. • Diferencia de temperatura ambiente. • Cantidad de alimentos conservados. Para una mejor utilización del espacio, les bandejas anteriores pueden ser colocadas sobre la posteriores. Para obtener, el desescarchado automático del frigorífico es necesario que el compresor tenga periodos de pausa. Si el fondo del compartimento se recubre de demasiada escarcha, apretar los botón (L) para la regulación de la temperatura hasta conseguir que el compresor tenga les pausas.

MANTENIMIENTO Antes de efectuar cualquier operación de mantenimiento, incluso les citadas en este capítulo, desenchufe el aparato de la red de alimentación eléctrica.

Atención Este aparato contiene hidrocarburos en el circuito refrigerante; por lo tanto el mantenimiento y la recarga deben ser efectuados exclusivamente por personal autorizado por la empresa.

Limpieza del interior Limpiar el interior del aparato y los accesorios con agua templada y bicarbonato sódico (una cucharada para 4 litros de agua). Aclarar y secar cuidadosamente. Los cajones de la zona congelador pueden atraerse para permitir su lavado. Para secar los cajones tirar hacia huera, y cuando lleguen al tope, levantarlos y sacarlos de les guías. Para montarlos se tran de introducir en les guías y manteniéndolos inclinados, desplazarlos hacia dentro.

Desescarche La escarcha del evaporador del compartimento refrigerante se elimina automáticamente a cada interrupcion del motocompresor. El agua de la escarcha derretida, mediante un canal adecuado, se recoge en un pequeño depósito colocado en la parte posterior sobre el motocompresor del aparato, de donde evapora. Se recomienda limpiar periódicamente el agujero de desagüe del agua de desescarche, situado en la parte central del canal en el compartimiento refrigerante, utilizando el «limpiador» adecuado que se encuentra en el agujero, para evitar que el agua de desescarche caiga sobre los alimentos.

Atención Se recomienda no utilizar utensilios metálicos para quitar la escarcha a fin de evitar graves daños al aparato. No usar dispositivo mecánico alguno u otro medio artificial para acelerar el processo de desescarche excepto los recomendados.

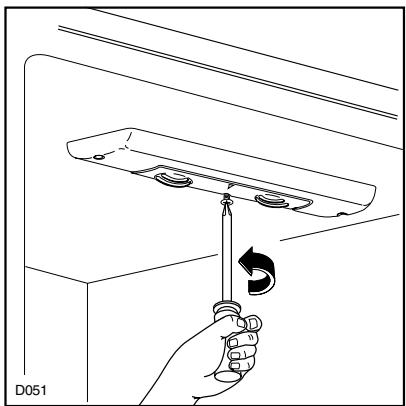

Sustitución de les lámpara Compartimento frigorifico: Se efectúa sacando el plafón. Sustituir la lámpara por otra de igual potencia (la potencia máxima está indicada en el difusor de luz). 26

ANOMALIAS DE FUNCIONAMIENTO Si algo no funciona, antes de llamar al SERVICIO TECNICO, comprobar que se han seguido todas les indicaciones dadas en este libro. Los compresores no funcionan. • Corte de corriente. •

Interruptor general ON/OFF en posición «OFF».

La iluminación interior no funciona. • Lámpara floja o fundida. Agua en el compartimento frigorífico. • Desagüe obstruído. El rendimiento no es el óptimo. Apertura frecuente de les puertas, una gran cantidad de alimentos se ha introducido de una sóla vez. • Aireación insuficiente. Para que el SERVICIO TECNICO pueda atenderle adecuadamente es preciso que cuando llame facilite la siguiente información sobre su aparato. Modelo (Mod.) Número del producto (Prod. No.) Número de fabricación (Ser. No.) que están en el certificado de garantía o en la tarjeta matricula que se ve sacando el cajón derecho.

DATOS TÉCNICOS Capacidad neta del frigorífico en litros Capacidad neta del congelador en litros

Consumo energético en kWh/día

Consumo energético en kWh/año

Capacidad de congelación en kg/día

Tiempo de aumento de la temperatura de –18°C a –9°C por hora

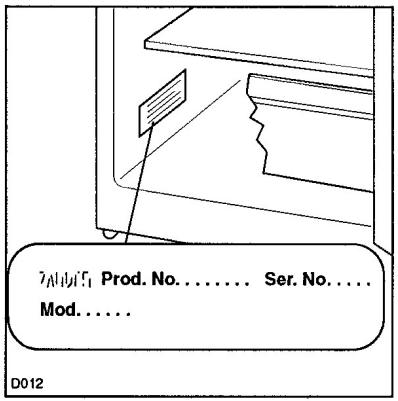

Los datos técnicos se indican en la placa-matrícula situada sobre el lado izquierdo interno del aparato.

INSTALACIÓN En el caso que este aparato, dotado de cierre magnético, sustitaya uno con cierre automático, aconsejamos inutilizar la cerradura de este último, antes de deshacerse de él. Así se evitará que los niños, jugando, puedan quedarse encerrados dentro, con grave peligro para sus vidas.

instalación de tierra, conforme a las leyes en vigor, consultando para ello con un técnico especializado.

- 87/308 CEE del 2/6/87 relativa a la supresión de interferencias radio. - 73/23 CEE 19/02/73 (Baja tensión) y modificaciones sucesivas; - 89/336 CEE 03/05/89 (Compatibilidad electromagnética) y modificaciones sucesivas.

Situar el aparato lejos de fuentes de calor, como: radiadores, estufas, exposición directa a los rayos del sol, etc.

Conexión eléctrica Antes de enchufar el aparato, asegurarse de que la tensión y la frecuencia indicadas en la tarjeta matrícula, correspondan a las de la instalación doméstica. Se admite una oscilación de 6% sobre la tensión nominal. Para el funcionamiento a tensiones distintas, habrá que utilizar un autotransformador de potencia adecuada. Asegurarse de que la toma de corriente y el enchufe sean compatibles entre sí sin tener que interponer reducciones ladrones o adaptadores varios. Si fuera necesario, cambiar la toma de la instalación de la casa con una adapta. Es indispensable conectar el aparato a una toma de tierra eficaz. Para ello el enchufe del cable de alimentación está dotado de un adecuado contacto. Si la toma de corriente de la instalación doméstica no estuviera conectada a tierra, conectar el aparato a una

El fabricante declina toda responsabilidad en el caso que esta norma no sea respetada. Este aparato es conforme a las siguientes Directivas Comunitarias:

Atención Se debe poder desenchufar el aparato; por lo tanto una vez efectuada la instalación es necesario que el enchufe no quede escondido

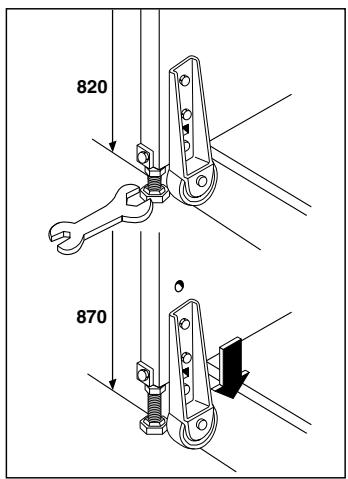

COLOCACION Regulación de la altura El aparato ofrece la posibilidad de regular la altura para permitir la alineación con los otros muebles de la cocina de 820 mm a 870 mm. 820 870

Antes de introducir el aparato entre los muebles regular ia altura de les ruedas posteriores y de les patas. Las ruedas salen de fábrica posicionadas a 820 mm. Para alinear al aparato a la medica de 870 mm levantarlo, actuando sobre les cuatro patas con la flave apropiada, desmontar les ruedas y fjarlas en la posición más baja.

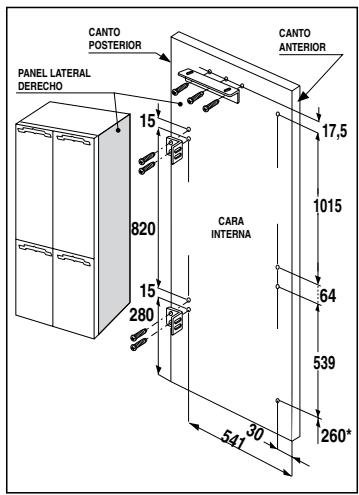

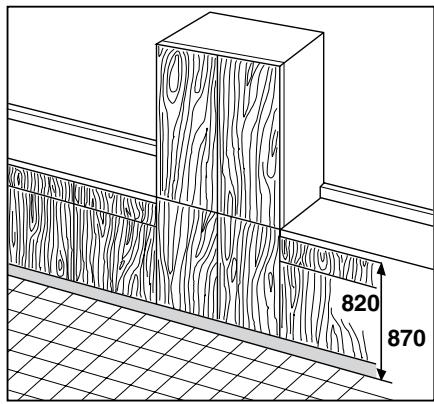

Montaje de los paneles laterales •

Fijar les escuadras sobre los paneles en les posiciones indicadas en la figura. La cota de 260* mm está prevista para un zócalo de 100 mm de altura debajo del panel. Para otras dimensiones de zócalo, la cote 260* mm se deberá aumentar de consecuencia.

CANTO POSTERIOR CANTO ANTERIOR PANEL LATERAL DERECHO

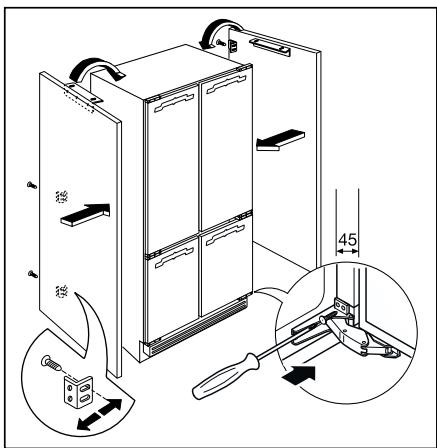

Apoyar los paneles sobre el aparato.

Fijar les escuadras posteriores tendendo en cuenta el espesor de los paneles (ancho máximo del mueble 900 mm).

Para una alineación correcta, comprobar que la distancia entre el aparato y el mueble sea de 45 mm.

Fijar los paneles en la parte anterior.

Fijar las escuadras (que están dentro de la bolsa) en la parte inferior de las puertas (ya se han previsto las referencias).

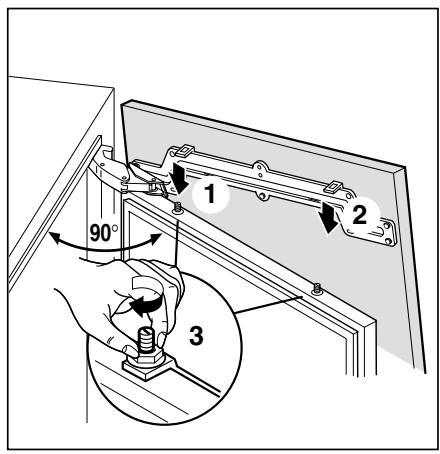

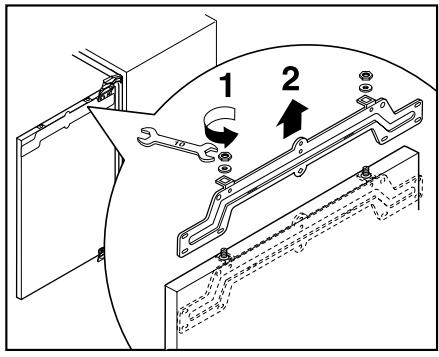

Montaje de las puertas •

Abrir una puerta y quitar la tapa de la brida. Desenroscar las tuercas y quitarlas junto a las arandelas; luego, extraer la brida de la puerta.

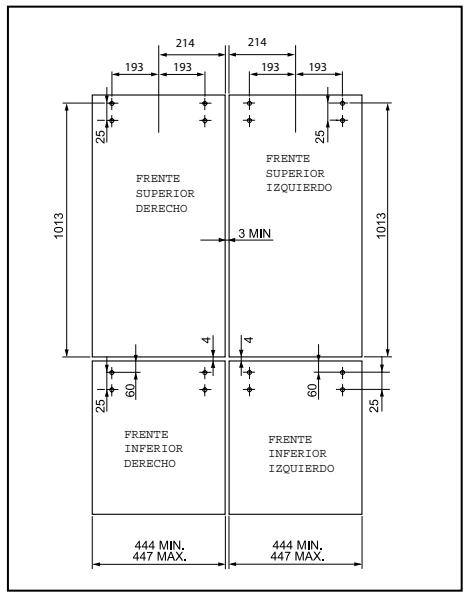

Taladrar los paneles tal como se ilustra en el dibujo.

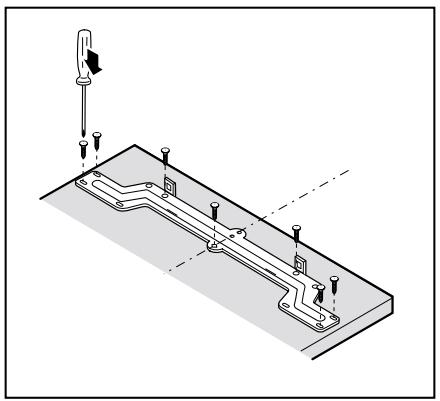

Fijar la brida al panel con los tornillos suministrados en la bolsa.

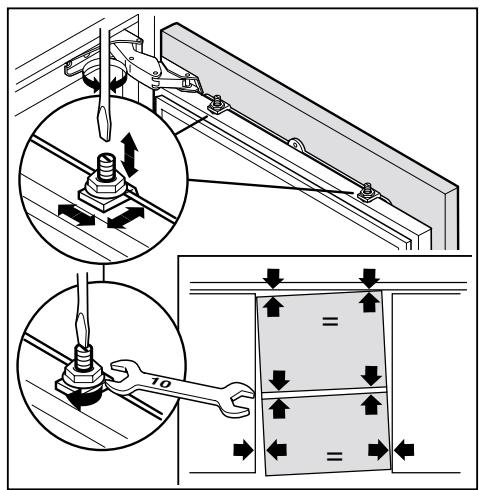

Introducir la brida en los tornillos de regulación, poner las arandelas y enroscar las tuercas sin apretarlas por completo.

Cerrar la puerta y controlar que el panel esté colocado a la altura deseada; en caso contrario, ajustarlo mediante los tornillos de regulación. Utilizar estos tornillos para alinear verticalmente los paneles. Si es necesario, mover los paneles para alinearlos horizontalmente. Tras alinear las puertas, apretar las tuercas de la brida y los tornillos de la brida pequeña.

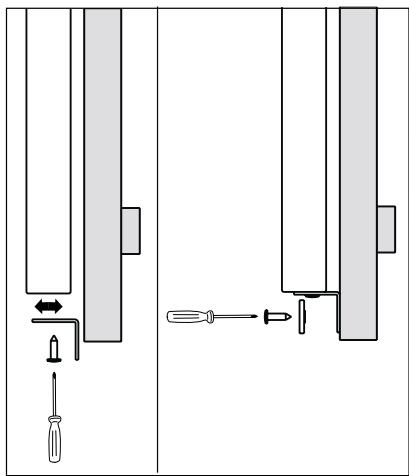

Fijar la escuadra a la parte inferior de la puerta y al panel con los tornillos y las arandelas de plastico suministradas en la caja de accesorios. Por último, poner la tapa de la brida.

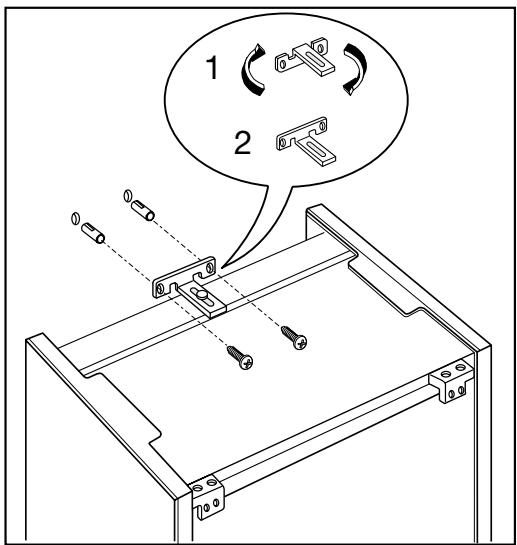

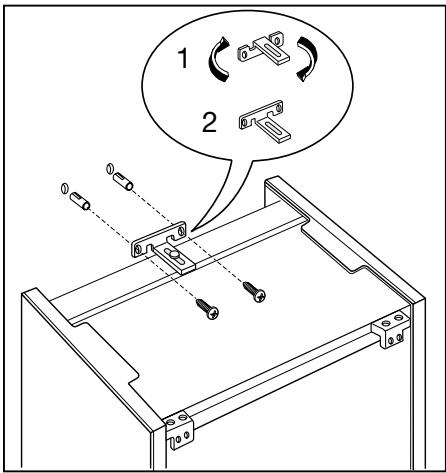

Alojamiento del aparato •

Introducir el aparato en el espacio del mueble.

Hacer girar 180° la escuadra para obtener la posición exacta ( 2). La posición inicial (1) es la de expedición. Fijario a la pared con la escuadra correspondiente.

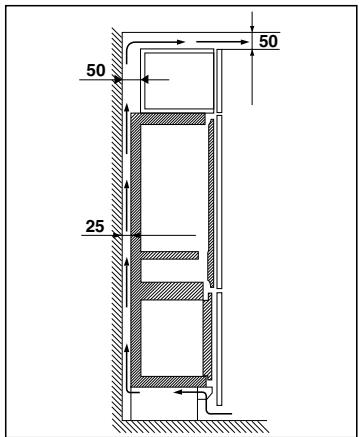

La parte superior del aparato debe estar libre para permitir una buena circulación del aire. Si sobre el mismo se instala un armario, deberá estar separado de la pared de 50 mm y en la parte superior deberá estar separado del techo de 50 mm.

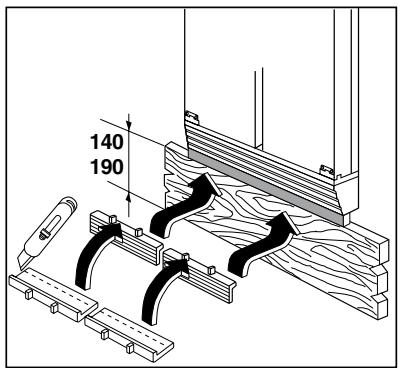

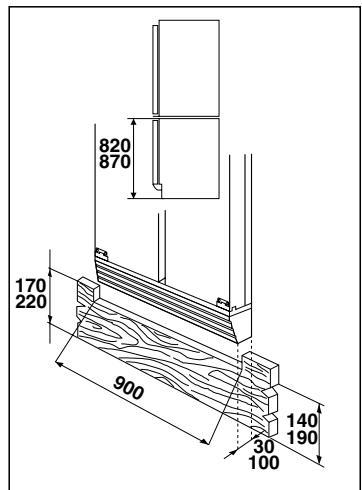

Aplicación del zócalo Altura de alineación h= 820 mm •

Con una altura del zócalo de 140 a 170 mm hacer un escote como se indica en la figura.

Con zócalo de altura superior a 100 mm e inferior a 140 mm cortar el compensador estético en dotación y montarlo entre el zócalo y la parrilla de ventilación, fijándolo a presión debajo de ésta.

Con zócalo de 100 mm montar el compensador estético completo regulable en profundidad.

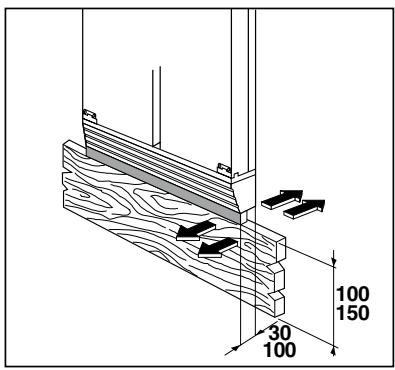

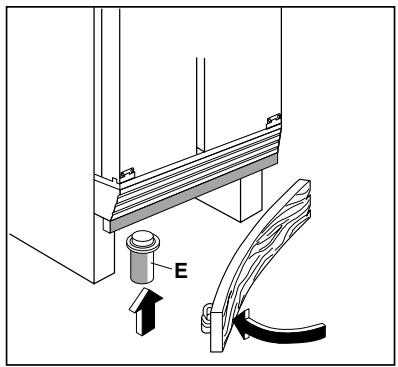

Altura de alineación h= 870 mm •

Con altura del zócalo de 190 a 220 mm hacer un escote como se indica en la figura.

Con zócalo de altura superior a 150 mm e inferior a 190 mm cortar el compensador estético en dotación al aparato y montarlo entre el zócalo y la parrilla de ventilación.

Con zóbalo de 150 mm, montar el compensador estético regulable en profundidad.

Si el aparato se coloca en la cocina, al final de la disposición colocar la pata E para enganchar el zócalo.
