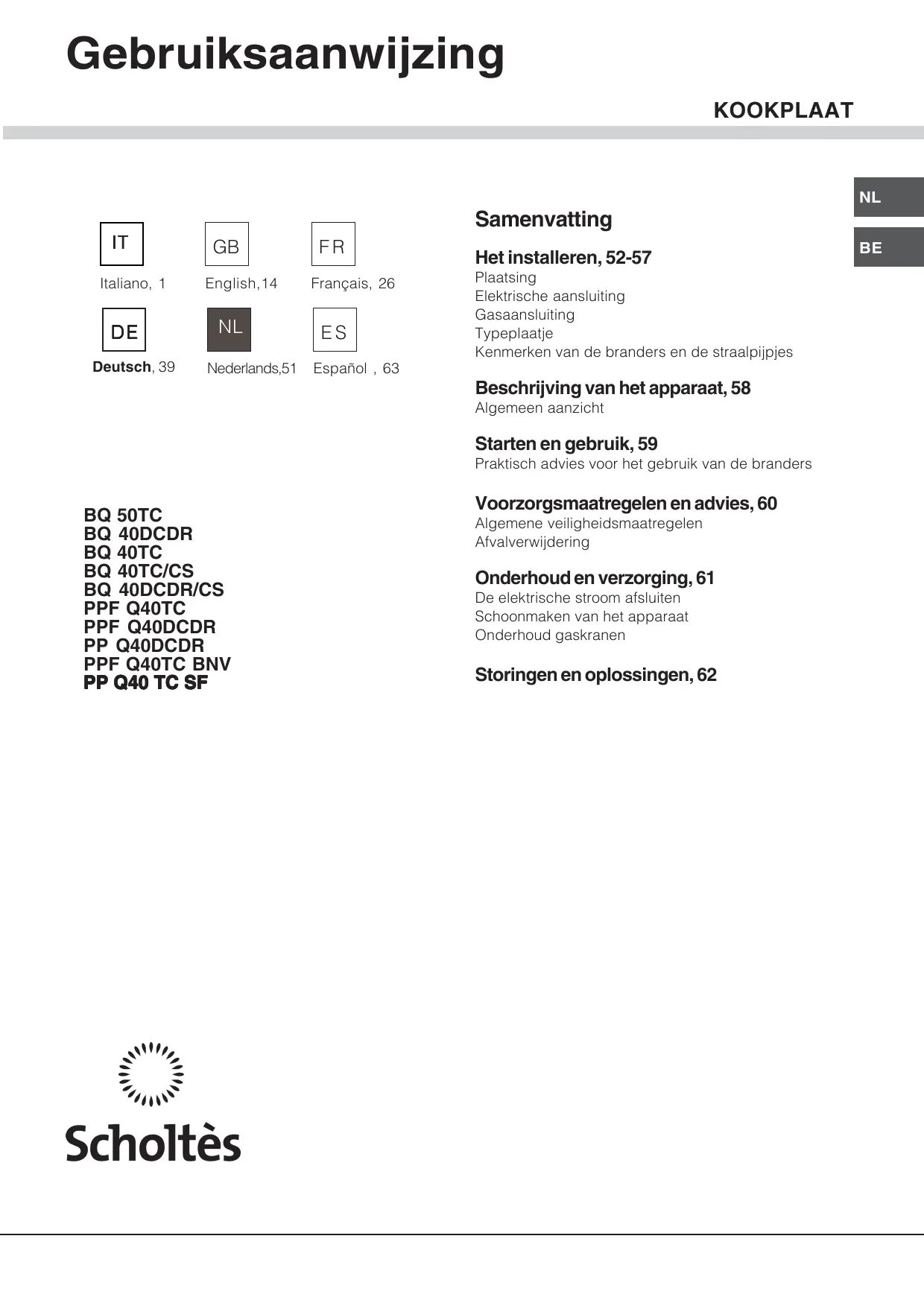

GEBRUIKSAANWIJZING PPF Q40 DCDR SCHOLTES

Het installeren, 52-57

Plaatsing

Elektrische aansluiting

Gasaansluiting

Typeplaatje

Kenmerken van de branders en de straalpijpjes

Beschrijving van het apparatusat, 58

Algemeen aanzlicht

Starten en gebruik, 59

Praktisch advies voor het gebruik van de branders

Voorzorgsmaatregelen en advies, 60

Algemene veiligheidsmaatregelen

Afvalverwijdering

Onderhoud en verzorging, 61

De elektrische stroom afsluiten

Schoonmaken van het apparaat

Onderhoud gaskranen

Storingen en oplossingen, 62

Scholtès

! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wanner u het product weggeeft, verkoopt, of wanner u verhuist,Client u dit boekje bij het apparaat te bewaren zoat alle nodige informatie voorhanden blijft.

! Lees de gebruiksaaanwijzingen zorgvuldig door: er staat belangrijke informatatie in over installmentie, gebruik en veiligheid.

De apparaten zijn gebruisklaar gemaatk in de fabriek voor de functies (zie typeplaatje en plaatje van de gas instelling van het apparaat):

• Natururlijk gas Categorie II2E+3+ voor Belgie;
• Natururlijk gas Categorie I2L voor Nederland.

Het is dus nicht nodig verdere regelingen uit te voeren.

Plaatsing

! Het verpakkingsmaterial is nicht bestemd voor kinderen en dient waarom te worden weggegooid volgens de geldende nomen voor gezeseiden afvalverzameling (zie

Voorzorgsmaatregelen en advies).

! De installmentie moet worden uitgevoerd door een bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installmentie kan schade berokkenen aan Personen, dieren of dingen.

! dit apparaat mag alleen geinstalleerd worden en Funktioneren in goed geventileerde vertrekken volgens de voorschriften van de van kracht zichnde Normen:

• NBN D51-003 e NBN D51-001 (voor Belgje);
• NEN-1078 (voor Nederland).

De volgende eisen moeten in acht genomen worden:

• Het vertrek要去 voor de verbrandingsrook over een afvoersystemelijk aan buiten toe beschikken. Dit kan gebeuren door middel van een afzuiigkap of een elektrische ventilator die automatisch aangaan elke koer als het apparaat worden aangezet.
• Het vertrek要去 een luchttoevoersystem hem hebben dat dient voor de normale verbranding van het gas. De luchttoevoer die nodig is voor een normale verbranding要去 nicht minder dan 2 ~m 3 / h zijn per kW geinstalleerd

In het gevaan van een schoolstem of vertakte rookleiding (gereserveerd voor fornuizen)

Rechtsstreeks
narrat buiten

vermogen.

Dit systeem kan worden UITgevoerd door lustcht direct van buiten te onttrekken door middel van een buis met een doorsnede van minstens 100 cm2 en die zodanig is geplaatst dat hij Niet per ongeluk verstopt kan raken.

Voorbeelden
ventilatie-opening
voor verbrandingslucht

Verhoging van de slepttussen deur en voer

Een andere manier is door op indirecte wijze lucht te ontrekken aan de aangrenzende vertrekken die door middel van een ventilatiebuis, zoals boven beschreten, met buitenijken verbonden en die geen gemeenschappelijk delen�n van het huis en ook geen ruimtes met hoog brandevaar of slaapkamers.

• (voor Belgie) De gassen van vloeijaar gemaaakte gasmengsels (LPG) zijn zwaarder dan lusten en blijven laag hangen. Om dezereden要去en vertrekken waar LPG-flessen staan laag geplaatste

ontluchtingsopeningen hebben voor het afvoeren van eventueel ontsnapt gas. Lege of halfvolle LPG-flessen mogen dus Niet worden geinstalleerd of bewaard in vertrekken die lager liggen dan de vloer (kelders, enz.). Het is better alleen de in gebruik+zijnde fles in het vertrek te bewaren, zodenig geplaatst dat hij Niet inrechtstreeks contact staat met warmtebronnen (oven, open haard, kachel, enz.) die hem tot temperaturen vaneer dan 50^ zonden+kennen brengen.

Inbouw

Het gasfomuis en het gemengde formuis hebben een beschemingsgraad gegen oververhitting van het type X. Het is daardoor möglich het apparaat naast meubels teplaatsen die nieder hoger zijn dan het keukenblad. Voor een juiste installmentie van de kookplaat要去en de volgende voorzorgsmaatregelen in acht worden genomen:

• De meubels die direct naast de kookplaat staan en hierboven uitsteken, moeten op minstens 50~mm van de rand van deplaat staan.
• Een afzuigkap要去 worden geinstalleerd volgens de voorschriften die u kunt vinden in het instructieboekje van de afzuigkap zich en ieder geval op een afstand van minstens 650 mm.
• Hang de keukenkastjes naast de kap op een minimum hoogte van 540 mm van het keukenblad (zie afbeelding).

Als de kookplaat onder een keukenkastje worden geplaatst, moet deze zich op een afstand van minstens 700~mm van het keukenblad bevinden (zie afbeelding).

Installatie van de kookplaten

Om ongelukken te voorkomen is hetoodzakelijk de nodige voorzorgen te nemen teneinde een installmentie te garanderen die voldoet aan de geldende normen voor het aansluiten van gas en elektricit. Voor het goed functioneren van kookplaten die in keukenkastjes worden geinstalleerd,要去en de minimum afstanden,aangegeven in afb.1, in acht worden genomen. Bovendien要去en de aangrenzende oppervlakKen en dechterwand uit hittebestendig materiaal vervaardigd zijn om een temperatuur van boven de 65^ te weerstaan.

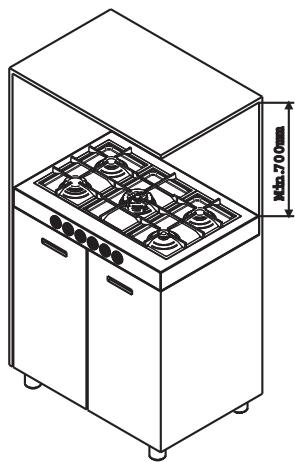

Afb.1

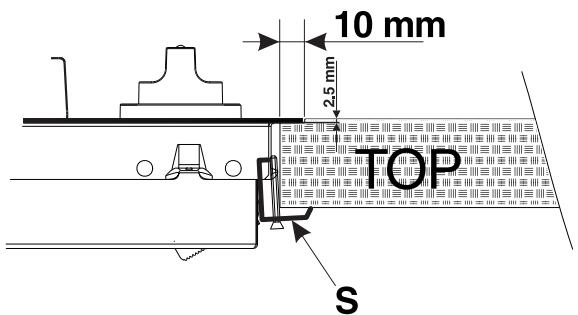

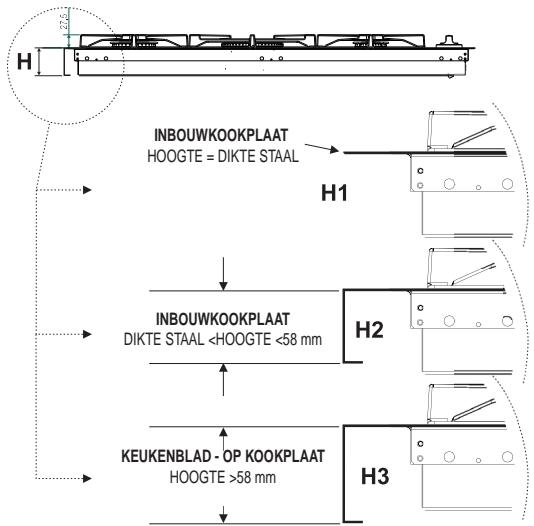

Het bevestigen aan het meubel

Er zijn drie verschillende soorten apparaten, maar gelang het type installment:

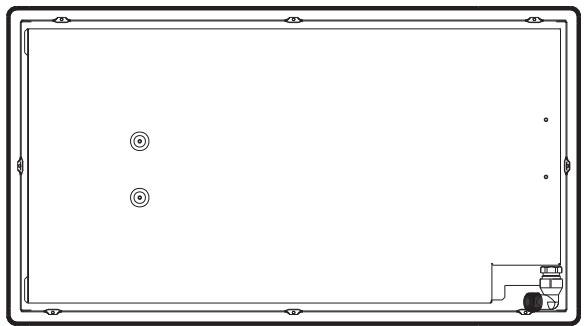

Afb.2

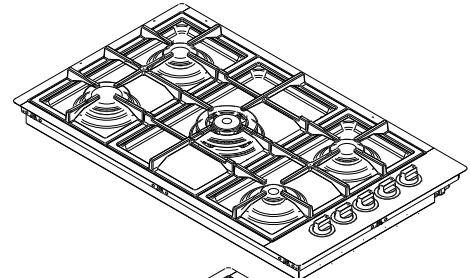

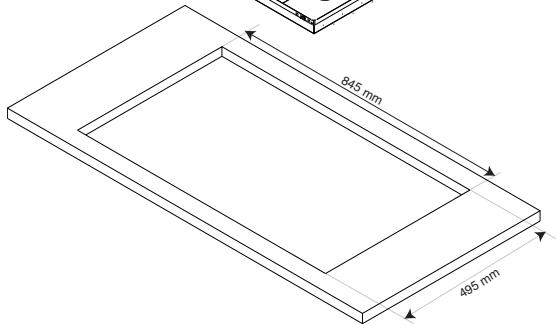

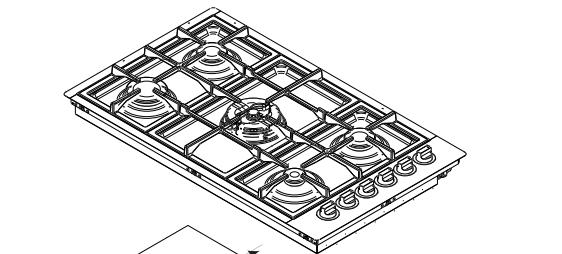

1-Inbouwkookplaten (Klasse 3) die op een lijn staan met het meubel (zie afbeelding 2 onderdeel H1); in dit geval is het voor de installmentieoodzakelijk een opening te makein het keukenblad die groot is als de omtrek van de kookplaat, min 1 cm voor elke zijde, zodat de plaat 1 cm op het keukenblad rust. Om een staat op een dergelijk manier in te bouwen is het bovendien

nodig een extra verlaging te verkrijgen op de omtrek (zie afbeelding 4a) zodate behalve de rand van de kookplaat ook de africhting eronder plaats genoeg hebft.

Voordat u verdergaat met de bevestiging aan het keukenblad要去 u de (bijgeleverde) afdichting rond de omtrek van de kookplaat leggen, zoals aangegeven in afbeelding 4b.

Voor de bevestiging van de kookplaten aan het meubel zichn montageplaatjes bijgeleverd zoals aangegeven in onderdeel S (zie afbeelding 3).

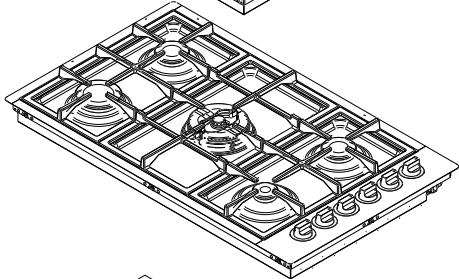

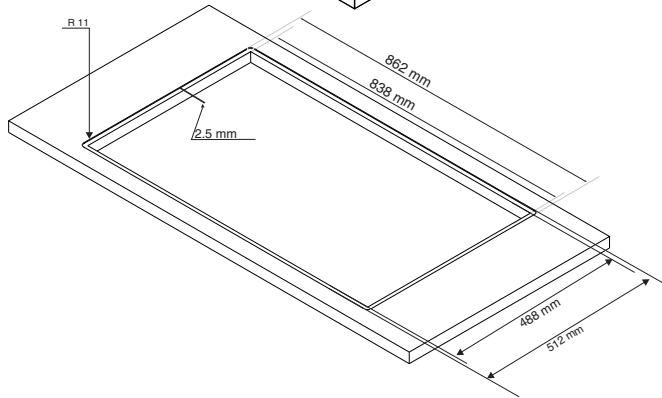

2-Inbouwkookplaten (Klasse 3) met rand van minder dan 58~mm (zie afbeelding 2 onderdeel H2). Voor wat betreft de installmentie要去h eventuelekeukenblad onder de kookplaat een opening worden gemaakt die groot genoeg is om het onderste gedeelte van de kookplaat te kannen bevatten. Zorg ervoor dat tussen de kookplaat en het houten keukenblad minstens 1 cm overblijft rond de hele omtrek (de onderzijde van de houder kan er ook mee in contact zich). Voor de bevestiging van de apparaten ziet u de instructies op punt 1 of eventueel het extra instructieblad in geval van speciale toepassingen.

Afb.3

VOOR MOD: PPF Q

Afb.4a

3- Kookplaten (opbouw) (Klasse 1) met rand van meer dan 58~mm (zie afbeelding 2 onderdeel H3). In dit geval moet de onderste houder van het blad Niet breder zichen dan de rand zelf; ook in het geval de kookplaat op een keukenblad worden bevestigd zal het slechts noodzakelijk zichen eventuele openings te makeen voor de doorgang van de gastoevoerbuizen en de elektrische kabel.

Voor het bevestigen van de kookplaten moet u de volgende handelingenuitvoeren (afb. 5):

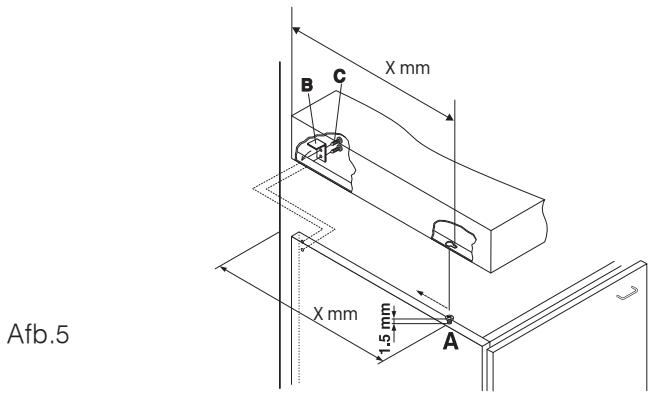

• schroef 2 schroeven "A" (bijgeleverd) aan het kastje met de afstanden van dechterwand zoals aangegeven in afbeelding 6, en LAST de koppen van de schroeven 1,5 mm uitsteken van het hout;
• bevestig de kookplaat aan de 2 schroeven "A" en druk hem maarachten;
• bevestig hem aan het meubel aan de achterkant met de 2 montageplaatjes "B" en de vier bijgeleverde schroeven "C". N.B.: teneinde een monteur in staat te stellen möglichnestokomstig onderhoud uit te voeren, moet u er na deinstallatie voor zorgen dat het gedeelte onder dekookplaat makkelijk toegankelijk blijft (geen eventueleafgesloten modules).

VOOR MOD: PP Q

Afb.4b

N.B.: Onder de kookplaat要去en houten paneel worden geinstalleerd als isolering, op een minimum afstand van 20 mm van het omhulsel van de kookplaat. Dit paneel要去 verwijderbaar zijn om eventueel onderhoud onder de kookzone möglich te make.

Ventilatie

Om een goede ventilatie te bereiken要去 deijkenkant van het meubel verwijdenen. Het verdient de voorkeur de oven op twee houten balken teplaatsen, of eventuele op een enkele plank die een opening heeft van tenminste 45 × 560 mm (zie afbeeldingen).

! Het is alleen möglich de kookplaat boven inbouwovens te installereren als deze zijn voorzien van afkoelingsventilatie.

Elektrische aansluiting

De kookplaten met driapolige voedingskabel werken met de wisselstroom, spanning en freiendentie die aangegeven zich op het typeplaatje (aan de onderkant van de kookplaat). De a Harding van de kabel worden aangegeven door de kleuren geel-groen. Als het fornuis worden geinstalleerd boven een inbouwoven要去en de elektrische aansluitingen van fornuis en oven apart worden uitgevoerd, zowel voor verilgheidsredenen als voor het eventueel makkelijker verwijdersen van de oven.

Het aansluiten van de voedingskabel aan het elektrische net

Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje.

Wanneer het apparaatrechtstreeks op het net wordt aangesloten moet u tussen het apparaat en het net eeneerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3mm, aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de a Harding mag Niet worden onderbroken door deschakelaar). De voedingskabel moet zodanig worden geplaatst dat hij nergens een temperatuur bereikt van 50^ hoger dan de kamertemperatuur.

! De installerateur is verantwoordelijk voor een correcte elektrische aansluiting en het inacht nemen van de veiligheidsnormen.

Voor het aansluien moet u controlleren dat:

• het stopcontact geaard is en voldoet aan de geldende normen;
• het stopcontact in staat is het maximale vermogen van het apparaat te dragen, zoals aangegeven op het typeplaatje;
• de spanning zich befindt:tussen de waarden die staan

aangegeven op het typeplaatje;

• het stopcontact en de stekker overeenkomen. Als dat Niet zo is, dient u ofwel de stekker ofwel het stopcontact te verrangen; gebruik geen verlengsnoeren of dubbelstekkers.

! Wonneer het apparaat geinstalleerd is moeten het snoer en het stopcontact gemakkelijk te bereiken zijn.
! De kabel mag nicht worden gebogen of samengedrukt.
! De kabel要去 vanijd tot vrijd worden gecontroleerd en mag alleen door erkende monteurs worden verrangen (zie Service).
! De fabrikant kan nergens aansprakelijk voor worden gesteld als deze normen Niet worden nageleefd.

Gasaansluiting

De aansluiting van het apparaat aan de gasbuizen moet worden uitgevoerd zoals voorgeschreven door de geldende normen, en nadat men er zeker van is dat het fornuis is ingesteld voor het type gas dat men gaat gebruiken. In het omgekeerde geval (voor Belgie) gaat u te werk zoals beschreiben in de paragraaf "Aanpassing aan verschillende types gas". Om het apparaat aan de gasbuizen aan te sluiten (II2E+3+ voor Belgie en I2L voor Nederland), dient men eerst de verbinder te monteren."R" (Deze is op aanvraag verkrijgbaar bij de technische-service-dienst Ariston) Tevens dient men zich pakking op de verbinder "G",die er uit ziet als een "L", van de voedings-struktuur te monteren. De verbinder is gedraad: rond mannelijk 1/2 gas. De aansluiting voert men uit met behulp van:

• een onbuigbare buis (voor Belgie volgens de normen NBN D51-003)
• of met een flexibile buis van roestvrij staal die in de muur zit en voortzet met bedrangingsverbinder.
  Daar bij dient het apparaat uitergerust teijken van een gaskraantje (voor Belgie A.G.B.) die gemakkelijk draaalborg dient teijken. Voor Nederland dient dit gaskraantje aan de huidige Nationale Normen te voldoen.

Aansluiting met onbuigzame buis (koper of staal)

! De aansluiting aan de gasleiding要去 zodenig worden uitgevoerd dat het apparaat Niet beweegt.

Op de voedingsstructeur van het apparaat bevindt zich een “L”-vormig, richtbaar verbindingsstuk waarvan de afdichting is verzekerd door een pakking. Als het verbindingsstuk gedraaid moet worden is het absolutoodnoodzakelijk de pakking te verrangen (bij het apparaat geleverd). Het verbindingsstuk waardoor het gas toegang krijgt tot het fornuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout.

Aansluiting met een roestvrije stalen flexibele buis aan een onafgeb broken wand voorzien van aanhechtingen met schroefdraad.

Het verbindingsstuk waardoor het gas toegang krijgt tot het fornuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout.

De in werkig stelling van deze buizen moet zodanig worden bewerkstelligd dat hun lenghte in uitgerolde toestand

niet meer dan 2000 mm is. Nadat de aansluiting heeft plaatsgevonden moet u controleren dat de flexibele metalen buis Niet in contact kommt met de beweegbare delen of dat hij vastgekneld raakt.

! Gebruik uitsluitend buizen en afdichtingen die voldoen aan de geldende landelijkke normen.

Controleren gasdichtheid

! Nadat het installereren heeftplaats gezonden要去 deperfecte gasdichtheid van alle verbindingsstukken wordengecontroleerd met een zeepoplossing en nooit met eenvlam.

Aanpassen aan de verschillende soorten gas (voor Belgie) Voor het aanpassen van de kookplaat aan een ander soort gas dan waaroor hij is bestemd (aangegeven op het typeplaatje aan de onderkant van de kookplaat of op de verpakking),要去en de straalpijpjes van de branders op de volgende wijze worden verrangen:

1. verwijder de roosters van de kookplaat en schuif de brandersuit hun plaats.
2. schroef de straalpiijpjes los met een steeksleutel van 7mm en verrang ze met de straalpiijpjes geschikt voor het neue type gas (zie babel 1 "Kenmerken van de branders en de straalpiijpen").
3. zet de onderdelen weer op hun plaats door de handelingen in omgekeerde volgorde uit te voeren.
4. aan het einde van deze handelingen要去 het oude etiket dat de gasinstelling aangeeftervangen met het etiket dat overeenkomt met het neue gas dat u gaat gebruiken, verkrijgbaar bij once Technische Service Centers.

Het verwangen van de straalpijpjes van de brander met "onafhankelijkde dubbele vlamkronen":

1. verwijder de roosters en branders van hunplaats. De brander bestaatuit twee apartedelen (zie afbeeldingen);
2. schroef de straalpijpjes los met een sleutel van 7mm.

De binnenste vlamkroon heeft een straalpijpje, de buitenste heeft er twee (vandezelfde maat).Vervang de straalpijpjes met{nieuwe die zich aangepast aan het不同程度.
nieuwe type gas (zie tabel1).

1. zet de onderdelen in omgekeerde volgorde weeer op hun plaats.
   Regelen primaire lucht van de straalpijpjes (voor Belgie)

De branders hebben geen regeling van de primaire lucht nodig.

• Het regelen van de minimumstand (voor Belgie)
• Zet het kraantje op de minimumstand;
• Verwijder de knop en draai aan het regelschroefje in of naast de spill van het kraantje totdat u eenkleine, regelmatige vlam bereikt.
• Controller of de brander aanblijft als u de knop snel van hoog maar laag draait.
• Als bij de apparaten met een veiligheidsmechanisme (thermo-element) dit systemen nicht werkt als de branders op de minimum stand staan, moet u het minimum verhogen door aan de stelschroef te draaien.
• Als de regeling voltooid is moet u de zegels op de bypass schroefjes weeop hun plaats brengen met zagellak of dergelijk materiaal.

! Bij vloeijaar gas要去 het regelschroefje geheel zich worden geschroefd.

! Aan het einde van deze handelingen moet u het oude etiket van de gasinstelling verrangen met het etiket dat correspondeert met het neue gas, verkrijgbaar bij once Technische Service Centers.

! Als de gasdruk van het gebruike gas verschillend (of variabel) is dan hetgeen is voorzien, moet op de toevoerbuis een drukteregelaar worden aangebracht die voldoet aan de geldende landelijkne normen.

TYPEPLAATJE
Elektrische aansluitingen	zie typeplaatje
CE	Dit apparaat voldoet aan de volgende EU Richtlijnen: 2006/95/EEG van 12/12/06 (Laagspanning) enaaropvolgende wijzigingen - 2004/108/EEG van 15/12/04 (Elettromagnetische Compatibility) enaaropvolgende wijzigingen - 93/68/EEG van 22/07/93 enaaropvolgende wijzigingen. 2009/142/EEG van 30/11/09 (Gas) enaaropvolgende wijzigingen. 2002/96/EC enaaropvolgende wijzigingen.

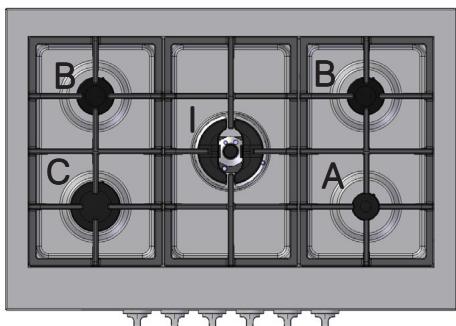

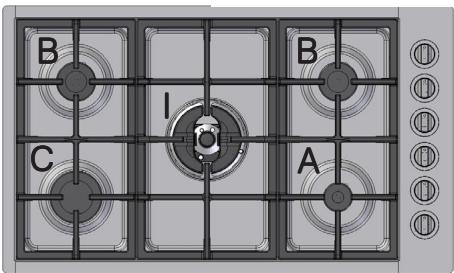

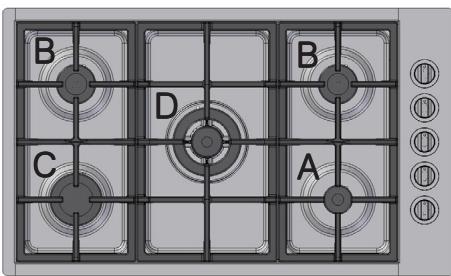

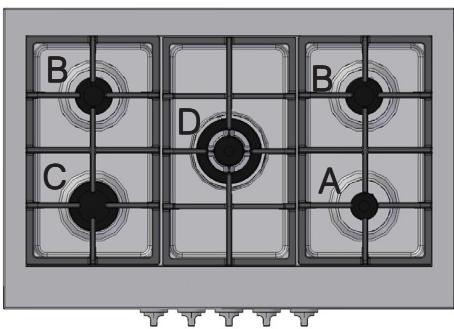

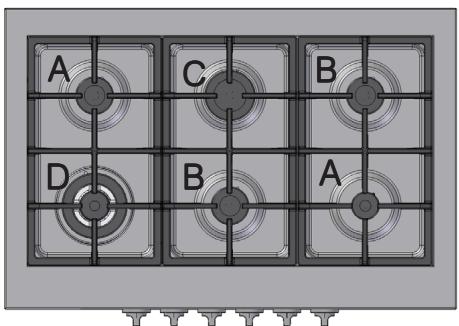

Kenmerken van de branders en de straalpijpjes

TABEL 1 (voor Nederland)

Brander	Brander doorsnee(mm)	Warmtecapaciteit kW (H.s.*)		By-pass1/100(mm)	Inspuiter1/100(mm)	Debiet*g/hG30/G31	Inspuiter1/100(mm)	Debiet *I/hG25
		Nom.	Ger.
D. Drievoudige ring	130	3.25	1.3	57	91	236	124	309
C. Sterk	100	3.00	0.7	40	86	218	122	332
B. Normaal	75	1.65	0.4	30	64	120	94	183
A. Sudderbrander	55	1.00	0.4	30	50	73	72	110
I.dubbele vlamkronen (binnenste DC-DR)	30	0.9	0.4	30	44	65	70	100
I.dubbele vlamkronen (buitenste DC-DR)	130	4.1	1.3	57	70	298	114	454
Voedingsdruk	Nom.Min.Max					28-302035		201725

Tabel 1 (voor BELGI)

BRANDER	Brander doorsnee (mm)	Warmte capaciteit kW (H.s.*)		By-pass 1/100 (mm)	Inspuiter 1/100 (mm)	Debiet * g/h		Inspuiter 1/100 (mm) G20/25	Debiet * l/h
		Nom.	Ger.			G30	G31		G20	G25
C.Snel	100	3.00	0.7	40	86	218	214	116	286	332
B.Halfsnel	75	1.65	0.4	30	64	120	118	96	157	183
A.Hulp	55	1.00	0.4	30	50	73	71	71	95	110
D.Driouvoudige ring	130	3.25	1.3	57	91	236	232	124	309	360
I.dubbele vlamkronen (binnenste DC-DR)	30	0.9	0.4	30	44	65	64	70	86	100
I.dubbele vlamkronen (buitenste DC-DR)	130	4.1	1.3	57	70	298	293	110	390	454
Voedingsdruk						28-30	37		20	25

A 15^ C et 1013 mbar-gaz sec

Naturele G20 P.C.S. = 37,78 MJ/m³

Propane P.C.S. = 50,37 MJ/kg

Naturele G25 P.C.S. = 32,49 MJ/m³

Butane P.C.S. = 49,47 MJ/kg

! De kookplaat kan worden geinstalleerd boven een ingebouwde oven op voorwaarde dat deze voorzien is van afkoelingsventilatie.

BQ 40TC

PPF Q40TC BNV

BQ40DCDR

BQ 50TC

BQ 40TC/CS
PPF Q40TC/CS
PP Q40 TC SF

BQ40DCDR/CS PPF Q40DCDR

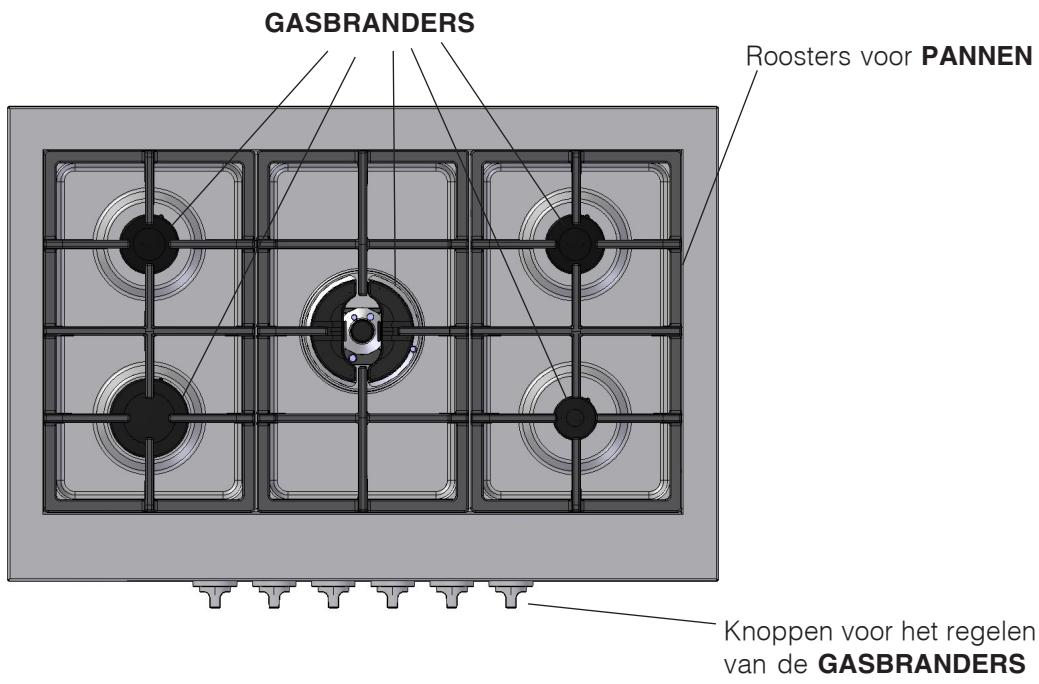

Algemeen aanzicht

VEILIGHEIDSMECHANISME

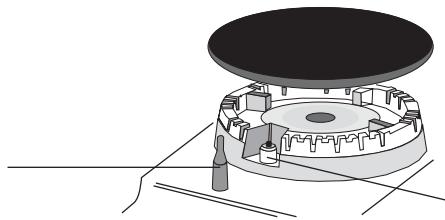

Bougie voor ontsteking van de GASBRANDERS

• GASBRANDERS hebben verschillende afmetingen en vermogen. Kies de brander die het best overeekenkomt met de diameter van de pan die u wilt gebruiken.
• Knoppen van de GASBRANDERS voor het regelen van de vlam of van het vermogen.
• Bougie voor het ontsteken van de GASBRANDERS: zorgt voor een automatische ontsteking van de gekozen brander.
• VEILIGHEIDSMECHANISME zorgtervoordagastegastroevoerwordtonderbrokenals de vlam per ongelukuitgaat.

! Opijdere knop staat aangegeven waar de gasbrander of de elektrische plaat zich precies bevindt.

Gasbranders

De gekozen brander kan met de betreffende knop als volgt worden geregeld:

0 Uit

Maximum

Minimum

Öm een van de branders aan te steken dient u er een vlam of aansteker bij te houden, de knop stevig in te drukken en gegen de klok in te draaien tot u het maximum vermogen heeft bereikt.

In de uitvoeringen die zich voorzien van een veiligheidsmechanisme要去 de knop circa 2-3 seconden lang ingedrukt honden totdat het element dat automatisch de vlam ontstoken houdt, warm worden.

Druk de knop in en draai hem tegelijkkertijd gegen de klok in: vonden steken de brander aan. Nadat de brander aan is houdt u de knop lang genoeg ingedrukt zodat het veriligeidssystemeem geactiveerd kan worden. ! Enkele modellen beschikken over een brander met onafhankelijkde dubbele vlamkronen. Als u deze wilt ontsteken draait u de knop naast het symbol en houdt u hem ongeveer 6 seconden lang stevig ingedrukt totdat het mechanisme dat de vlam automatisch aanhoudt, warm is.

! Mocht een gasbrander per ongeluk uitgaan, draai dan de knop UIT en wacht minstens 1 minuut voordat u hem waar probeert aan te steken.

Om de brander uit te doeon moet u de knop geheel met de klok meedraaien totdat hij Niet meer verder kan (tot aan het symbool "0").

De brander met "onafhankelijkDubbele vlamkronen" Deze brander bestaat uittwee vlamkronen die samen of onafhankelijk kuren functioneren. Tegelijk gebruikt op maximum geeft verhoogde warmte en dus kortere kooktijden vergeleken met de traditionele branders. Ook verdelen de dubbele vlamkronen de warmte onder de pannen gelijkmatiger, vooral als ze allebei op minimum worden gebruikt.

Voor het juiste gebruik van de brander met dubbele vlammenkring moet u nooit tegelijkkertijd de interne kring op minimum en de externe kring op maximum zetten.

U kunt dus ook paffen van verschillende grootte gebruiken, met dekleinere paffen op alleen de binnenste vlamkroon. Ledere vlamkroon van de brander met "onafhankelijkde dubbele vlamkronen"eft+zijn eigen bedieningsknop:

de knop met het symbol
vlamkroon;
de knop met het symbol
vlamkroon;

bedient de buitenste

Voor het aansteken van de gewenste vlamkroon drukt u de betreffende knop in en draait u hem tot aan maximum. De brander is voorzien van elektronische ontsteking die automatisch werkt zodia u de knop indrukt.

Aangezien de brander is voorzien van het veiligheidssystem moet u de knop ongeveer 2-3 seconden ingedrukt honden totdat het veiligheidssystem warmt worden en automatisch de vlam aan houdt.

De bedieningsknop werkt als volgt:

0 Uit

Maximum

Minimum

Öm de brander uit te doen moet u de knop geheel met de klok meedraaien totdat hij Niet meer verder kan (tot aan het symbol "0").

Praktisch advies voor het gebruik van de branders

Voor een optimaal rendement dient u het volgende te onthouden:

• gebruik voor iedere brander de pan die erop past (zie tabel) om te vermiijden dat de vlammen er onderuit vandaan komen.
• gebruik alleen pannen met een platte bodem en met een deksel erop.
• draai de knop op het minimum zodiah het kookpunt is bereikt.

Brander	ø Diameter Pan (cm)
A. Sudderbrander	6 - 14
B. Sterkbrander Normaal	15 - 22
C. Sterk	21 - 26
D. Sterkbrander Drievoudige vlamkroon	24 - 26
I. Dubbele vlamkronen(binnenste DC-DR)	10 - 14
I. Dubbele vlamkronen(buitenste DC-DR)	24 - 28

Als er geen stroom is,=kunt u de brander met een lucifer aansteken, terwijl u de knop op de grote vlam zet. Voor het aansteken van een van de gasbranders houdt u er een vlammetje bij of een gasaansteker, drukt u de knop in en draait u hem gegen de klok in tot aan de positie van maximum sterkte.

Voorzorgsmaatregelen en advies

! Dit apparaat is ontworpen en vervaardigd volgens de geldende internationale veriligeidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veriligkeit en u dient ze derhalve goed door te nemen.

Algemene veiligheidsmaatregelen

-Klasse 1: alle modellen met randhoogte > = 58mm (zie volgende bladzijde, afb.2 detail H3).

-Klasse 3: alle modellen met randhoogte < 58mm (zie volgende bladzijde, afb.2 detail H1 en H2).

• Gasfornuizen hebben voor een goede werkig behoefte aan een regelmatige luchtverversing. ControllerDat bij het installereren aan de vereisten worden voldaan beschreiben in de paragraaf "Plaatsing".
• Deze instructies gelden alleen voor de landen wiens symbolen in de gebruiksaanwijzing en op het typeplaatje staan.
• Dit apparaat is vervaardigd voor nicht-professioneel gebruik binnenshuis.
• Het apparaat dient nicht buitenshuis te worden geplaatst, ook Niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking kommt met regen of onweer.
• Het apparaat dient gebruikt te worden om voedsel te bereiden. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die in deze handleiding beschreiben staan. Elk ander gebruik (bv.: verwarming van ruimten) is als oneigenlijk te beschouwen en dus gevaarlijk. De fabrikant kan nicht aansprakelijk worden gesteld voor eventuele schade die te wijten is aan onjuist, verkeerd of onredelijk gebruik.
• Voorkom dat elektrische snoeren van anderekleine keukenapparaten op warme delen van de kookplaat terechtkommen.
• Laat de ventilatieopeningen en warmteafvoer vrij.
• Controller altijd dat de knappen in de stand "0" staan als de oven Niet worden gelebruikt.
• Haal de stekker nooit UIT het stopcontact door aan het snoer te trekken maar door de stekker zich beet te pakken.
  Maak de oven nicht schoon of voer geen onderhouduit als de stekker nog in het stopcontact zit.
• Als de oven defect is, mag u nooit aan het interne systeem sleutelen om een reparatie proberen UIT te voeren. Neem contact op met de Technische Dienst (zie Service).

• Richt de handvaten van de pannen algid maar de binnenNZijde van de kookplaat zodat u er Niet per ongeluk tegenaan stoot.

• Doe het glazen deksel (waar aanwezig) nicht omlaag als de gasbranders nog warmন.

• Gebruik geen instabiele of cervormde pannen.
• Voorkom dat kinderen met het apparatus spelen.
• Dit apparaat mag nicht worden gezrukt door Personen (kinderen inbegren) met een beperktlichamelijk, sensorieel of geestelijk vermogen of Personen die nicht de nodige ervaring of kennis hebben met het apparaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid of nadat hun is uitgelegd hoe het apparaat werkt.
• Het apparaat is nicht geschikt om te worden ingeschakeld m.b.v. een externe timer ofwel door een geschienen afstandsbedieningssystem.

Afvalverwijdering

• Verwijdering van het verpakkingsmaterial: houd u aan deplaatselijke normen, zodate het verpakkingsmaterial hergebruikt kan worden.

• De Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijkke electrische apparaten nicht mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten要去 apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting, dat wonneer u het apparaat vernietigt, het apparaat apart要去 worden ingezameld.

Consumenien mogen hun apparataat maar publieke afvalstortplaatsen brengen of, als de nationale wetgeving dit toestaat, maar de handelaar brengen als er een soortgelijk zichew product worden gekocht. Alle fabrikanten van groe huishoudelijkte apparaten zich actief bezig met het creeren van systemen om het inzamelen en de verwijdering van oude producten te regelen.

De elektrische stroom aflsluiten

Sluit algid eerst de stroom af voordat u tot enige handeling overgaat.

Schoonmaken van het apparaat

! Vermijd het gebruik van schuurmiddelen of bijtende middelen, zoals vlekkenmiddelen en roestverwijderende producten, schoonmaakmiddelen in poedervorm of schuursponzen: deze können het oppervlak onherstelbaar krassen.

! Gebruik nooit stoom- of hagedrukreinigers voor het reinigen van het apparaat.

• Voor normalaal onderhoud moet u de kookplaat met een vochtige spons reinigen en afdrogen met keukenpapier.
• De vlamverspreiders要去 regelmatig in een warm sopje worden gewassen zodate eventuele etensresten makkelijker können worden verwijderd.
• Roestvrij staal kan vlekken gaan vertonen als er voor langere tijd kalkhoudend water of agressieve schoonmaakmiddelen (fosforhoudend) op hebben gelegen. Spoel en droog het dus na het schoonmaken goed af. Droog watervlekken algijd gelijk af.

Onderhoud gaskranen

Met verloop vanijd kan een kraan stroef worden of vast blijven zitten; in dat geval is hetoodzakelijk hem te verrangen.

! Dit moet worden uitgevoerd door een door de fabrikant bevoegde installmenteur.

Het kan gebeuren dat het kookvlak Niet (afdoende) functioneert. Voordat u de servicedienst belt dient u te controlleren of u het euvel zich kunt oplossen. Verifieer om te beginnen of er een correcte stroom- en gastoevoer is, en in het bijzonder of de hoofdgasleiding open staat.

Storingen

De brander gaat nicht aan of de vlam is nicht gelijkmatig.

De vlam blijft nicht aan in de UITvoeringen met veiligheidsmechanisme.

De brander blijft nicht aan als hij op minimum staat.

De pannen zijn wankel.

Mogelijk oorzaken / Oplossing

• De openingsen van de vlamverspreiders nicht verstochtহ.
• Alle onderdelen van de brander goed in elkaar zitten.

• Het nicht tocht dicht bij het kookvlak.

• U de knop goed—heeft ingedrukt.

• U de knop lang genoeg heeft ingedrukt voor het activeren van het veiligheidsmechanisme.

• De gaten van de vlamverspreiders dicht bij het veiligheidsmechanisme Niet verstoptহ.

• De gaten van de vlamverspreiders Niet verstopt়.

• Het nicht tocht dicht bij het kookvlak.

• De minimum stand nicht goed is ingesteld.

• De bodem van de pan helemaal plat is.

• De pan in het midden van de brander of de kookplaat staat.
• De roosters Niet zich verwisseld.

Als ondanks al deze controles het kookvlak Niet functioneert en de storing blijft bestaan moet u contact opnemen met de Technische Dienst. Dit dient u door te gehen:

• het model oven (Mod.)
• het serienummer (S/N)

Deze informatatie bevindt zich op het typeplaatje op het apparaat en/of op de verpakking.

! Wend u nooit tot een nicht-erkende installerateur en weiger.altijd het monteren van nicht-originele onderdelen.

Italiano, 1

English, 12

Francés, 23

Deutsch, 35

Nederlands,47

Espanol,63

BQ 50TC

BQ 40DCDR

BQ 40TC

BQ 40TC/CS

BQ 40DCDR/CS

PPF Q40TC

PPF Q40DCDR

PP Q40DCDR

PPF Q40TC BNV

PP Q40 TC SF

Sumario

Instalación, 64-69

Colocacion

Conexión electrica

Conexión de gas

Placa de caracteristicas
