Merk	SCHOLTES
Model	PP 93 G NL
Producttype	Inbouw gaskookplaat
Inbouwafmetingen (B x D)	948 x 490 mm
Afmetingen apparaat (B x D)	Ongeveer 948 x 490 mm
Gewicht	Ongeveer 15 kg
Gasaansluiting	Aardgas G20/G25 of vloeibaar gas G30/G31 (instelbaar)
Elektrische aansluiting	230 V ~ 50 Hz (kabel H05RR-F 3x0,75 mm²)
Aantal branders	4
Brandertypes	Hulpbrander (55 mm), Halfsnel (75 mm), Snel (100 mm), Driekroon (130 mm)
Brandervermogen	Hulpbrander: 1,00 kW, Halfsnel: 1,65 kW, Snel: 3,00 kW, Driekroon: 3,25 kW
Ontsteking	Automatische ontsteking met bougie
Veiligheid	Veiligheidsthermokoppel (gastop bij uitdoven)
Oppervlaktemateriaal	Roestvrij staal, email, glas
Reiniging en onderhoud	Lauw water en mild reinigingsmiddel; schurende middelen vermijden; afneembare onderdelen wasbaar
Installatie	Inbouw in meubel met ventilatie (≥100 cm²), minimale afstand 15 mm van de oven
Bestemmingslanden	Frankrijk, België (andere volgens typeplaatje)
Normen	CE (73/23/EEG, 89/336/EEG, 90/396/EEG, 93/68/EEG)

Veelgestelde vragen - PP 93 G NL SCHOLTES

Welke gassoorten kan ik gebruiken met het SCHOLTES PP 93 G NL fornuis?

Het apparaat is fabrieksafgesteld op het gassoort dat op het typeplaatje staat. Het kan worden aangepast aan aardgas (G20/G25) of vloeibaar gas (G30/G31) door de sproeiers te vervangen en de minimale instellingen aan te passen. Raadpleeg de handleiding voor de procedure.

Hoe steek ik een brander aan?

Draai de bijbehorende knop naar de grote vlamstand, duw volledig in om de automatische ontsteking te activeren, houd 10 seconden ingedrukt om het thermokoppel te verwarmen, laat dan los. Als de vlam niet blijft branden, herhaal de handeling.

Waarom dooft de brander na het aansteken?

Dit kan komen doordat het thermokoppel onvoldoende is verwarmd. Houd de knop 10 seconden ingedrukt na het aansteken. Als het probleem aanhoudt, controleer dan of de branderopening niet verstopt is of neem contact op met een technicus.

Welke pan diameter moet ik gebruiken voor elke brander?

Gebruik geschikte pannen: Hulpbrander (6-14 cm), Halfsnel (15-20 cm), Snel (21-26 cm), Driekroon (24-26 cm). De vlam mag niet buiten de bodem van de pan komen.

Hoe reinig ik de roestvrijstalen kookplaat?

Gebruik een zachte doek gedrenkt in lauw water met afwasmiddel. Wrijf in de richting van de satijnstructuur. Voor hardnekkige vlekken een beetje brandalcohol. Vermijd schurende middelen. Spoel en droog goed af.

Wat te doen als een kraan moeilijk draait?

Dit kan interne smering vereisen. Schakel een door de fabrikant erkende technicus in. Probeer het niet zelf te smeren.

Kan ik zelf de stroomkabel vervangen?

Nee, de vervanging van de stroomkabel en de gasslang moet door een gekwalificeerde professional worden uitgevoerd. Gebruik een kabel van het type H05RR-F met doorsnede 3x0,75 mm².

Wat is de minimale afstand tussen de kookplaat en de inbouwoven?

Indien boven een oven geïnstalleerd, plaats dan een verwijderbaar isolatiepaneel op minimaal 15 mm onder de kookplaat. Ventilatieopeningen zijn vereist (inlaat 200 cm², uitlaat 60-90 cm²).

Hoe pas ik het fornuis aan op een ander gassoort?

Vervang de sproeiers door de meegeleverde (zie brandertabel) en stel de minimale afstelschroeven bij. Raadpleeg de handleiding voor de exacte waarden. Schakel een gekwalificeerde installateur in.

Wat te doen bij gaslucht?

Sluit onmiddellijk de gaskraan, doof alle vlammen, schakel geen elektrische schakelaars in, ventileer de ruimte en neem contact op met de gasdienst of een installateur. Gebruik het apparaat niet totdat het gerepareerd is.

GEBRUIKSAANWIJZING PP 93 G NL SCHOLTES

U heften huiishoudelijk apparaat gekocht waar bij voor het vervaardigen ervan geavanceerde technologiën gehanteerd zijn en dat gemaakt is van kwaliteitsmateriaal.

Tijdens het gebruik van dit apparaat zult u merken dat u er steedsmeer plezier van zult hebben.

Inhoudsopgave

DEZE GEBRUIKSAANWIJZING GELDT UITSLUITEND VOOR DIE LANDEN WAARVAN HET SYMBOOL IN HET BOEKJE EN OP HET TYPEPLAAT JE VAN HET APPARAAT STAAT.

Algemene aanwijzingen

1. Dit apparaat is ontworpen om door particulieren gebruikt te worden, d.w.z. Niet voor het gebruik in bedrijfskeukens maar is daarentegen bestemd voor huishoudelijk gebruik in normale woningen.
2. De aanwijzingen in deze gebruiksaanwijzing aandachtig doorlezenaar zij belangrijke informatie bevatten met betrekking tot de veiligheidijdens de installmentie, het gebruik en het onderhoud. Deze gebruiksaanwijzing zorgvuldig opbergen om later te konnen raadplegen.
3. Na de verpakking te hebben verwijderd controlleren of het apparaat onbeschadigd is. In geval van twijfel het apparaat Niet in gebruik nemen maar contact opnemen met de leverancier.
4. Alle handelingen met betrekking tot de installmentie dieren in overeenstemming met de geldende normen door een erkend installateur te worden uitgevoerd. De hierop betrekking hebende instructies staan beschreiben in de aanwijzingen voor de installmenteur.
5. Controller vanijd totarend of de gastoevoerleiding ingoede staat verkeert en laat de leiding door deskundigevakmensen verrangen zodra de leiding afwijkingen vertoont.

6. De aansluitkabel en de toevoerleiding van het gas van dit apparaat mogen Niet door de gebruiker zich worden verrangen. In geval van beschadiging mag de eventuele verranging ervan uitsluitend door een erkend installmenter of de Servicedienst worden uitgevoerd.

7. Voordat u het apparaat aansluit要去 u controleren of de gegevens die op het typeplaatje staan (dat aan de onderkant van het apparaat aangebracht is en dat afgebeeld is op de LASTE pagina van deze gebruiksaanwijzing) overeenstemmen met de gegevens van het elektriciteits- en het gasnet.

8. Controlleren of de capacititeit van de elektrische installmenten de stopcontacten overeenstemmen met het maximum vermogen van het apparaat zoals vermeld op hetplaatje. In geval van twijfel dient een erkend installeur te worden geraadpleegd.
9. Als u het apparaat Niet gebruik moet u alsijd nicht alleen de bedieningsknoppen van de diverse brandersuit draaien maar moet u ook de hoofdkraan van de gastoevoerleiding dichtdraaien.
10. De branders blijven na gebruik nog lang warm. Raak ze Niet aan.
11. Plaats geen wankele of verromde paffen op de branders om omvallen te vermijden. Zorg dat de handvaten maar het midden vat het kookplaat gereicht zich zodate men er Niet gegen kan stolen.
12. Gebruik geen ontvlambare vloeistoffen (alcohol, benzine, enz.) in de buurt van het kookplaat als dit in gebruik is.
13. Um optimale Leistungen Ihres zu gewährleisten, sind beim Kochen eine grundsätzlichen Maßnahmen zu beachten: Verwenden Sie Kochgeschirr, die glatt auf der Kochzone aufliegen.

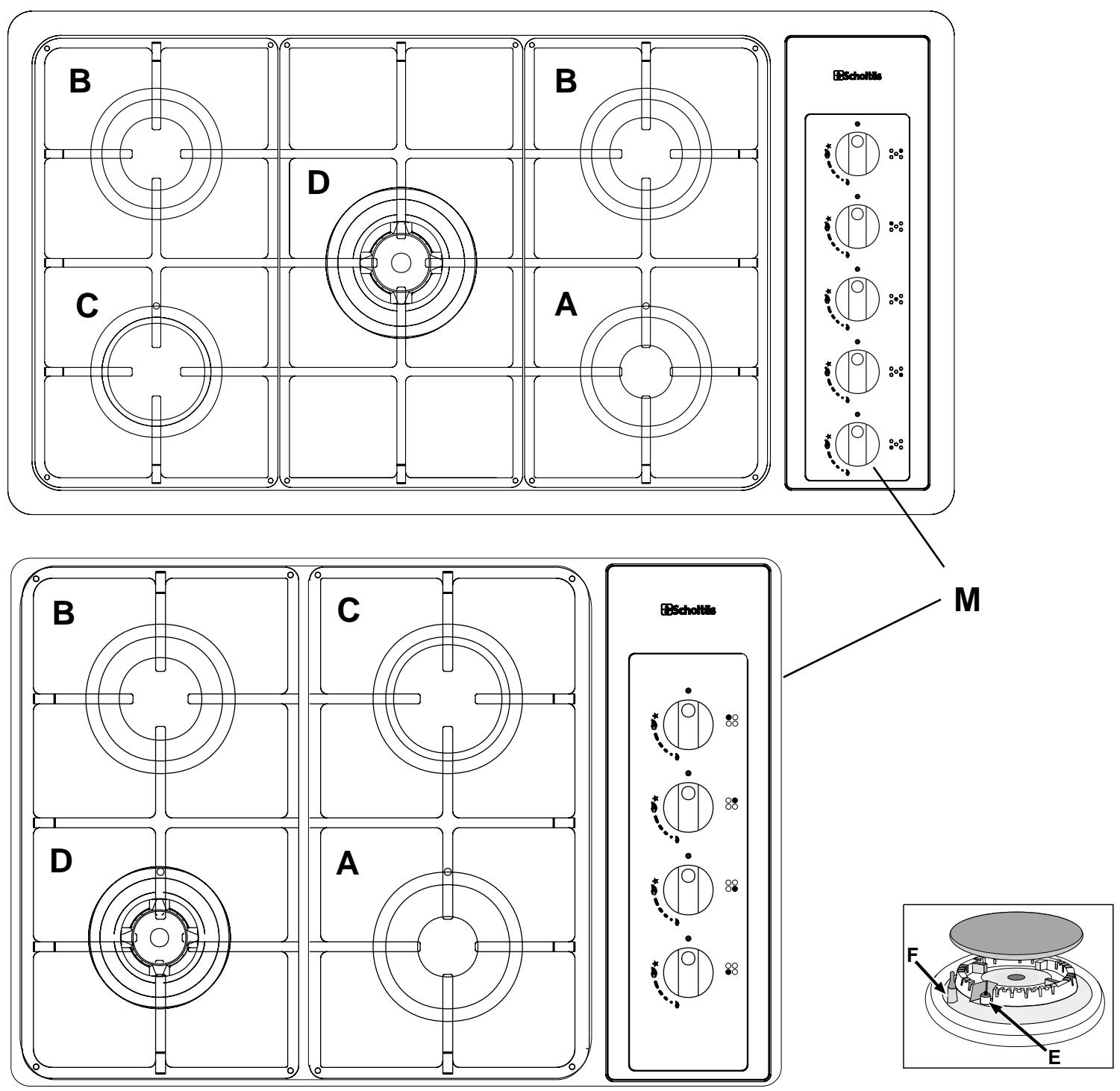

A Hulp gasbrander
B Halfsnelle gasbrander
C Snelle gasbrander
D Drioevoudige Ring gasbrander
G Roosters voor de pannen
M Bedieningsknoppen van de gasbranders
E Bougies van de automatische ontsteking
F Veiligheidsmechanisme Dit treedt in werkung als de vlam per ongeluk is uitgegaan (overkoken,,tocht enz.) door de gastoevoer van de brander te blokkeren.

Instructies voor het gebruik

Gasbranders

Deze verschellen in afmeting en sterkte. Kies de brandier die het Beste past bij de doorsnede van de pan die u gaat gebruiken. De bedieningsknop "M" werkt als volgt:

Regelkraan dicht

Regelkraan maximaal geopend

Regelkraan minimaal geopend

De symbolen bij de knappen verwijzenaar de positie van de betreffende brander op de kookplaat.

Om één van de branders aan te steken:

• de betreffende knop indrukken, linksom draaien en het streepe met het symbol van de grote vlam overeen lately stemmen (maximum vermogen);
• de knop volledig indrukken en de automatische ontsteking van het gas inschakelen door op de drukknop;
• als de vlam brandt de knop gedurende 10 seconden ingedrukt honden tot het element van de thermoelektrische-beveiliging warm is geworden;
• de knop loslaten en controleren of de vlam regelmatig brandt. Als dit Niet het geval macht+zijn de bovenstaande handelingen herhalen.

Voor de laagste stand (minimum vermogen) de knop verder draaien tot aan het symbool van dekleine vlam. Tussenliggende standen+zijn möglichk, hiertoe de knop tussen het symbool van de grote vlam en dat van de kleine vlam instellen.

Om de brander te doven de knop rechtsom draaien tot stand "●". In deze stand worden de knop geblokkeerd. Om haar opnieuw te draaien zal ze eerst要去en worden ingedrukt. Belangrijk:

• De automatische vonkontsteking nicht langer dan 15 seconden später elkaar gebruiken. Bij problemen met de

ontsteking, de knop loslaten en de eventueel in de gasleiding aanwezige lucht eruit lien stromen. Vervolgens opnieuw op het knopje drukken.

• Bij het ongewenste uitgaan van de vlam van de branders zal het gas nog even door blijven stromen voordat het beveiligingsmechanisme in werkking treedt. De bedieningsknop sluiten en tenminste 1 minuut wachten alvorens te proberen de vlam opnieuw te ontsteken om het ontsnapte gas deijd te Geven om in de lucht op te losesn.
• Als het apparaat Niet worden gezruikt, controleren of de knappen in de dicht-stand staan “ ”. Verder worden het aanbevolen om de gaskraan in de toevoerleiding te sluiten.

Het gebruik van de branders

De branders zullen het beste resultaat leveren als uitsluitend pannen met een voor de gebruekte brander geschikte diameter worden gezruikt, waar bij moet worden voorkomen dat de vlam tot voorbij de bodem van de pan komt (zie onderstaande tabel). Voorts wordt aangeraden om, als een vloeistof aan de kook raakt, de vlam te verlagen tot een hoogte die volstaat om haar aan de kook te houden.

Brander	Ø Diameter van de pan (cm)
A.Hulpbrander	6 – 14
B.Halfsnel (anteriore)	16 – 18
B.Halfsnel (posteriore)	16 – 20
C.Snel	22 – 24
D.Drievoudige ring	24 - 26

Schoonmaken en onderhoud

Om ervoor te zorgen dat het apparaat lang mee gaat moet het apparaat regelmatig grondig schoongemaakt worden, waar bij u rekening moet honden met het volgende:

• Voordat u het apparaat schoon gaat makeen moet u eerst de stroomtoevoer maar het apparaat uitschakelen.
• Laat de delen van het apparaat die nog heet zich en erst afkoelen voordat u deze schoon.gaat make.
• de geëmailleerde of verchroomde en de glazen delen worden gewassen met lauw water; gelebruik geen schuurmiddelen of bijtende middelen die het hunnen beschadige.
• De stalen delen en vooral die met de opgedrukte symbolen nicht met oplosmiddelen of schuirmiddelen mogen worden gereinigd (ga met het doekke over het oppervlakBeen en beweeg.daar bij indezelfde richting als de satijnglansafwerking van het staal).

Roesrvrije staal, als het lang in contact is met kalkhoudend water of sterke wasmiddelen (fosforhoudend), kan vlekken vertonen. Na ze te hebben gewassen moeten ze zorgvuldig met een zachte doek worden afgedroogd.

Bij hardnekig vuil is het gebruik van brandspiritus toegestaan.

• Na het schoonmaken(Int)kunt u eventueel de stalen gedeelten oppoetsen en eventueel geelachtig worden vermijden; hiervoor(Int)kunt u de bijgeleverde speciale crème voor het onderhoud van staal gebruiken, na te bestellen bij ons Service Centrum.
• Laat op de geëmailleerde of gelakte delen geen zure vloeistoffen anschter (azijn, citroenzuur, agressieve schoonmaakproducten enz.).
• de losse delen van de gasbranders要去en vaak in een lauw sop worden gewassen; verwijder eventueel aangekoeke reste. Ga na dat de gasuitstroomopeningen Niet verstopt়n. Droog de branders goed af voordat u ze weeer gaat gebruiken.
  Maak het uiteinde van de bougies van de automatische ontsteking van de kookplaat vaak schoon.

De regelkranen en de thermostat van de gasoven met vet smeren

Met verloop vanijd kan hetলen dat een kraantje geblokkeerd raakt of moeilijk draait; het is danoodzakelijk het van binnen schoon te maken en het opnieuw te smeren. Dit moet worden uitgevoerd door een door de fabrikant erkende installmenter.

De onderstaande instructies zijn bestemd voor de erkende installmenteur om hem in staat te stellen de handelingen met betrekking tot de installmentie op de meest correcte wijze en in overeenstemming met de van toepassing zichnde normen uit te voeren.

Belangrijk: alle regel-, onderhoudshandelingen enz. moeten op een van het elektriciteitsnet afgesloten apparaat worden uitgevoerd. Indien hetoodzakelijk macht blijken de elektrische voeding te handhaven, zal de grootst möglichke voorzorg moeten worden genomen.

De kookplaten hebben de volgende technische kenmerken:

• Klasse3

-Categorie II 2L3B/P (voor NEDERLAND)

-Categorie II 2E + 3+ (voor BELGI).

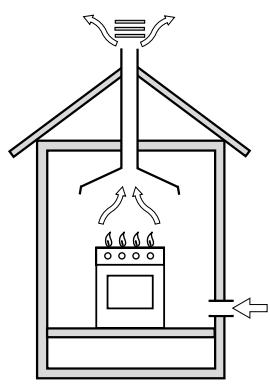

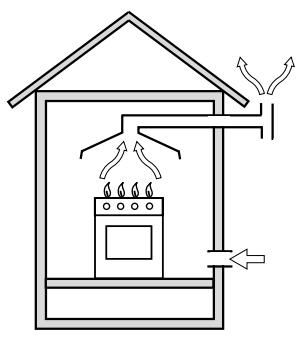

Plaatsing

Dit apparaat mag uitsluitend geinstalleerd worden en functioneren in ruimtes die permanent geventileerd zich in overeenstemming met de voorschriften van de geldende normen. De volgende eisen要去en in acht genomen worden:

• Het apparaat要去 de verbrandingsproducten afvoeren maar een speciala hiervoord bestemde kap die op een schoorsteen, een afvoerkanaal ofrechtstreeks maar buiten要去 zich aangesloten (Afb.1).
• Als het gebruik van een kap Niet möglich is, kan een in het raam of in de buitenmuur geplaatste ventilator worden gebruikt die tegelijkertijd met het apparaat in werkig gesteld要去 worden.

In open haard of vertakte rookpijp (aanwezig bij de kookapparaten)
Afb.1

Meteor naraubiten

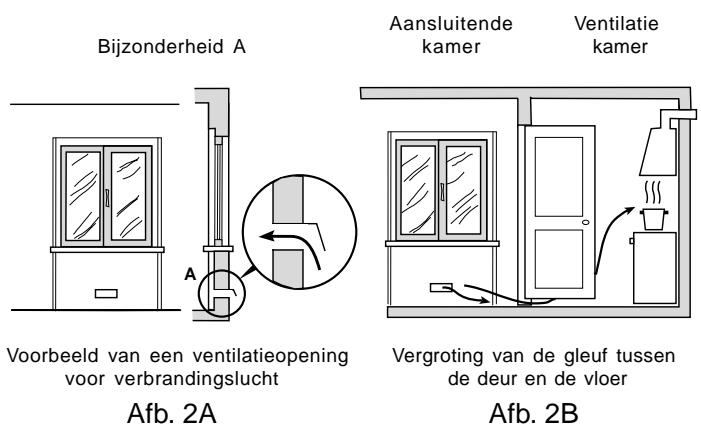

Ventilatie van de keukenruimte

In de ruimte waar het apparaat worden geinstalleerd要去en hoeveelheid lucht worden toegevoerd die volderde is voor de verbranding van het gas en de ventilatie van de ruimte. De tatsächlijke toevoer van de lucht dient te worden gewaarborgd door middel van permanente openings in de buitenmuren van de ruimte, of door enkele of collectief vertakte ventilatiekanalen, in overeenstemming met de geldende normen. De lucht dientrechtstreeks van buitenaf enuit de buurt van bronnen van verontreinigting te worden toegevoerd. De ventilatieopening moet over de volgende eigenschappen beschikken (Afb.2A):

• een totale volledig onbelemmerde doorgangssectie van tenminste 6 ~cm^2 voor iedere kW nominale warmtecapaciteit van het apparaat, met een minimum van 100 ~cm^2 (de warmtecapaciteit kan worden afgelezen

op hetplaatje met de technische gegevens aan de onderkant van het apparaat;

• de mondingen aan zowel de binnen- als de buitenzijde van de wand mogen Niet verstopt+kennen raken;
• met bijvoorbeeld een rooster, metalen gazen, enz. zich beschermd opdat de bovengenoemde nuttige sectie nicht worden verminderd;
• op een hoogte vlak boven de vloer zijn geplaatst.

De lucht mag eveneens vanuit een nevenligende ruimte worden toegevoerd, op voorwaarde dat het hier geen sloapkamer of een ruimte waar brandgevaar bestaat betreft, zoals bijv. opslagplaatsen, garages, magazijnen met brandbaar materiaal enz., en ze in overeenstemming met de geldende normen is geventileerd. De toevoer van de lucht vanuit een nevenligende ruimte maar de te ventileren ruimte dient vrijelijk door permanente openings te worden gegarandeerd, met een sectie die nicht kleiner mag+zijn dan die hierboven vermeld. Deze openings hun ook worden verkregen door de vrij ruimte:tussen de deur en de vloer te vergroten (Afb.2B). Als voor de afvoer van de verbrandingsproducten een elektoventilator wordt gebruikt, za de ventilatieopening moeten worden aangepast aan de maximale capaciteit van de luchtverplaatsing ervan. De capaciteit van de elektoventilator dient voldoende te zich om per uur een luchtverversing van 3÷ 5 maal het volume van de ruimte te garanderen. Bij een intensief en langdurig gebruik van het apparaat kan een extra ventilatieoodzakelijk blijken die kan worden verkregen door bijvoorbeeld het openen van een raam of een verbetering van de afzuigcapaciteit van de elektoventilator, indien aanwezig. De gassen van een vloeibaar gemaaakt gasmengsel (LPG)+zijn zwaarder dan lustt en blijven laag hangen. De ruimtes waarin gasflessen met LPG staan要去en dan ook openingsaar nuiuten hebben ter hoogte van de vloer, zodat eventueel gelekte gassen van onderen afgevoerd kunnen worden.

Zet geen LPG gasflessen (ook als deze leeg�) in ondergrondse ruimtes; in de ruimte is het verstandig alleen de gasfles te latent staan die op dat moment in gebruik is, waar u de gasflesuit de buurt van warmtebronnen要去 neerzetten waardoor de temperatuur van de gasfles eventueel op kan lopen tot meer dan 50^ .

Installatie van de kookplaten

In dit geval is hetoodzakelijk om de nodige voorzorgsmaatregelen te treffen om er zeker van te zich dat de installmentie aan de geldende normen ten aanzien van depreventie van ongevallen met betrekking tot elektrische

en gasaansluitingen voldoet. Voor een goede werkung van het toestel dat in meubels worden geinstalleerd,要去en de minimum afstanden in achting worden genomen die op Afb.3 worden aangeduid. Bovendien要去en de aangrenzende oppervlakten en de achefterste wand bestand zich降到en hove temperatuur van 65^

Afb.3

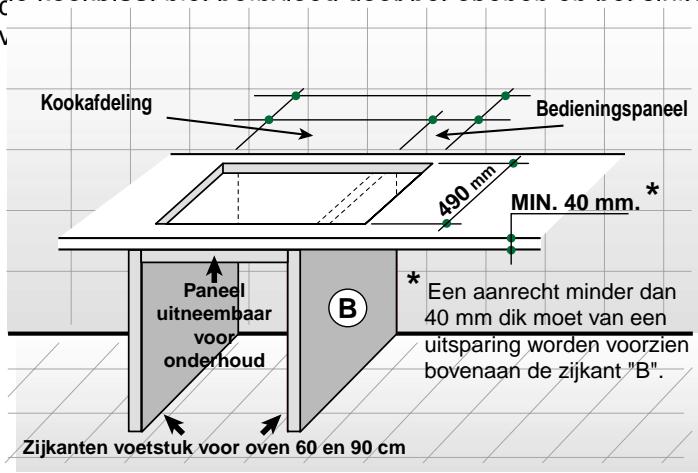

Afmetingen uitsparing voor inbouw

Model	Afmetingen inbown	"Y" Minimum Afmetingen	"X" Minimum Afmetingen
PP 63 G	695x490	695	155
PP 93 G	948x490	948	155

Afb.5

Afb.4

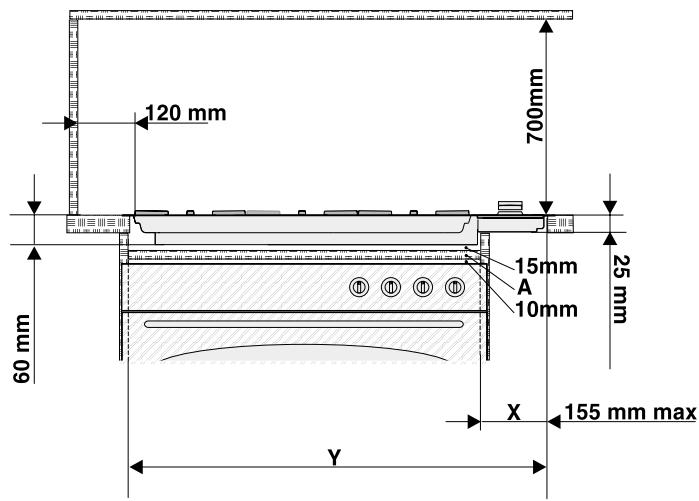

Inbouw kookplaten PP63/93 G in combinatie met oven van 60/90cm.

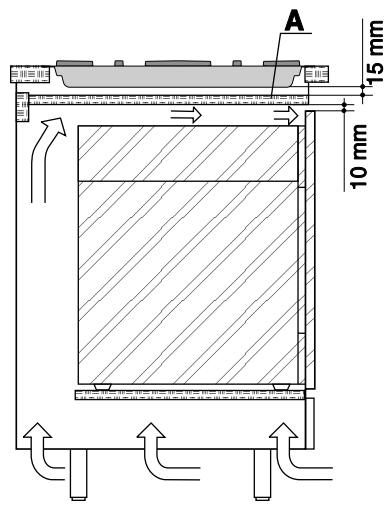

De kookplaat op een onderbouw met oven plaatsen
Indien de kookplaat boven een inbauwoven geinstalleerd wordt要去en er de nodige luchtopeningen aangebrachte worden zoals afgebeeld op Afb.4 (een luchtinlaatopening aan de onderkant van minimaal 200 cm2 en een luchtuitlaatopening aan de bovenkant van minimaal 60 cm2 voor ovens van 60 cm, minstans 90 cm² voor ovens van 90 cm) om een goede luchtcirculatie in het meubel möglich te makeen. Zowel de elektrische voedingskabel als de gastoevoerleiding要去 zodanig geplaatst worden dat zij niet in aanraking komen met de hete delen van de ommanteling van de oven om oververhitting te Voorkomen.
In geval van installmentie op een inbauwoven+zonder geforceerde afkoelingsventilatie,要去 onder het vlak een houten paneel“A”(Afb.4) geinstalleerd worden voor de isolatie, op een afstand van minimum 15 mm van het omhulsel van het vlak zich. Het paneel要去 verwijderbaar zijn zodate eventuele handelingen van onderhoud onder de kookplaat möglichlijk,zijn. Indien er zich onder de kookplaat een onderbouw bevindt met deurtjes, worden de werkung van

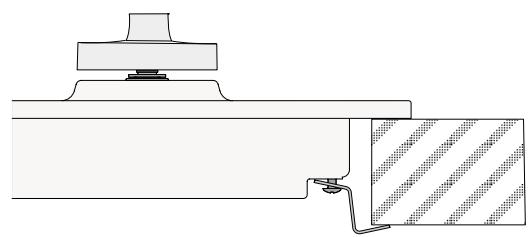

Bevestiging aan de onderkast

Het garnituur "G" dat in dotatie worden gegeven vasthechten van de kookplaat;

Voor het bevestigen van de kookplaten van de série PP 63/93 aan het meubel is er voorzien van montage plaatjes zoals aangegeven in de afbeeldingen 5;

Aansluiting van de gastroevoer

• De aansluiting van het apparaat op de gasleiding of -fles moet worden uitgevoerd in overeenstemming met voorschriften van de van toepassing zijnde normen en uitsluitend na te hebben gecontroleerd of het apparaat is afgesteld op het soort gas waarmee het zar worden gevoed.
• Dit apparaat is vooraf ingesteld om te functioneren met het soort gas dat staat vermeld op hetplaatje op de kookplaat. Indien de beschikbare gassoort Niet overeenstemt met de gassoort waar het apparaat op ingesteld is, moet u de betreffende inpuieters (die bij de levering inbegrepen zich) verwisselen waar bij u de aanwijzingen die in de paragraaf "Ombouw van het apparaat op een andere gassoort" zich opgenomen in acht要去 nemen.
• Om zeker teijken van de goede werkung van het apparaat, om de energia op adequate wijze te kunnen benutten en om ervoor te zorgen dat het apparaat lang meegaat要去 u zich ervan verzekeren dat de voedingsdruk overeenstemt met de waarden die in de tabel 1 "Kenmerken van de branders en inspuiters" staan. Als dit Niet het geval is要去 u op de gastoevoerleiding een speciale drukregelaar monteren in overeenstemming met de geldende normen.
• Er bij de aansluiting op letten dat het apparaat Niet aan spanningen of druk worden blootgesteld.

De gastoevoer moet op de draaibare koppeling (met schroefdraad 12 G buitendraad) aan de achechterkant van het apparaat aangesloten worden (Afb.6) met een metalen starre leiding en op koppelingen die aan de geldende normen voldoen of met een metalen flexibele leiding in overeenstemming met de geldende normen, die nicht longer mag zichn dan 2000 mm. Als de koppeling gedraaid要去 worden要去 u de zichting (die bij de levering van het apparaat inbegren is) zonder meer verrangen. Als de installmentie voltooid is要去 u de gasleidingen, de inflendige aansluitingen en de kransen op dichtheid controlleren door een sopje te gebruiken (gebruik uiteraard nooit een vlam). Ga verder na dat de aansluitleiding Niet in aanraking kan komen met de beweegbare delen waardoor de leiding beschadigd of afgekneld kan worden. Verzeker u ervan dat de aardgasleiding groot genoeg is om het apparaat te voeden als alle branders in werkung zichn.

Belangrijk: Om de aansluiting met vloeijaar gas (flessengas) tot stand te brengen要去 een drukregelaarussen geplaatst worden die aan de geldende normen voldoet.

Ombouw van het apparaat op een andere gassoort

Als de kookplaat op een andere gassoort omgebouwd要去 worden dan de gassoort waarop de kookplaat ingesteld is (staat op het etiket op de kookplaat aangegeven),要去 u de inspuiers van de branders verwisselen waar bij als volgt te werk要去 gaan:

• haal de roosters en de branders eraf.

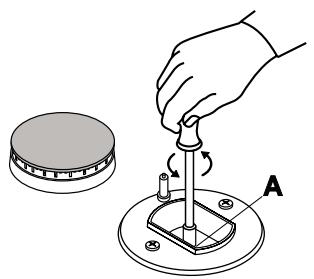

• schroef de inspuiers los (Afb.7) met een buissleutel van 7 mm en verrang ze met inspuiers die geschiktrijk voor het neue type gas (zie tabel 1 "Kenmerken van de branders en inspuiers").

Afb.6

• tenslotte, cervang het oude typeplaatje met een ander dat het neue type gas aangeeft, verkrijgbaar bij once Technische Dienst.

Afb. 7

Afb. 8

Het regelen van de minimum stand

• zet het kraantje op minimum;
• neem de knop eraf en draai aan het regelschroefje in of naast het staafje van het kraantje (Afb.8) totdat u een regelmatige vlam heeft (als u de schroef loser draait neemt het minimumvermogen toe, als u de schroef strakker draait neemt het minimumvermogen af);

Opmerking: in geval van vloeibaar gas moet de stelschroef aengedraaid worden totdat hij Niet verder kan.

• Als u het gewenste minimum vermogen bereikt heeft,要去 de knop-terwijl de brander brandt-eenaarkeer snel van de hoogste stand op de laagste stand zetten en nagaan dat de brander Niet dooft.

Elektrische aansluiting

HET APPARAAT MOET OP EEN RANDGEAARD STOPCONTACT WORDEN AANGESLOTEN.

De units+zijn bestemd om te worden gebruikt met wisselstroom met een spanning en freiorentie zoals vermeld op hetplaatje met de technische geevens (geplaatst aan de onderzijde van de kookplaat of op het eind van de gebruiksaanwijzing). Controlleren of de netspanning terplaatse overeenstemt met die vermeld op hetplaatje.

Aansluiting van de elektrische voedingskabel op het net

Bij de modellen die Niet van een stekker voorzien zijn要去 u een genormaliseerde stekker voor de belasting die op het typeplaatje staat op het snoer monteren en de stekker in een deugdelijk stopcontact steken.

Als het apparaat rechtstreeks op het elektriciteitsnet aangesloten moet worden dan要去 er:tussen het apparaat en het elektriciteitsnet een veiligheidsschakelaar gemonteerd worden met een opening:tussen de contacten van minimaal 3mm die berekend要去,zijn op de belasting van het apparaat en die aan de geldende normen要去 voldoen.De geel/groene aardedraad mag Niet onderbroken worden door de schakelaar. In ieder geval要去 de voedingskabel zodanig aangelegd worden dat de kabel op geen enkel punt warmer kan worden dan 50^ boven de omgevingstemperatuur. In het geval van installereren boven een ingebouwde oven,要去 de elektrische aansluiting van het kookplaat en van de oven apart worden uitgevoerd, zowel voor veiligheidsredenen als om het eventueel uittrekkenvan de oven möglichk te makeen. Gebruik geen

adaptors, dubbelstekkersof dergelijkke, aangezien deze oververhitting en branden können veroorzaken. Alvorens de aansluiting tot stand te brengen要去 u zich van het volgende verzekeren:

• de spanningsbegrenzer en de elektrische installmentieTHIS geschickt+zijn voor de belasting van de apparatuur (zie plaatje met technische gegevens);

• de elektrische voeding over een deugdelijke aardaansluiting beschikt in overeenstemming met de geldende normen en voorschriften;

• het stopcontact of de meerpolige schakelaars makkelijk zijn te bereiken als de kookplaat is geinstalleerd.

WIJ AANVAARDEN GEEN ENKELE VERANTWOORDELIKHEID ALS DE ONGEVALLENPREVENTIENORMEN NIET WORDEN NAGELEEFD.

De kabel verrangen

Gebruik een rubber kabel van het type H05RR-F met een doorsnede 3 × 0.75 mm^2 .

De geel/groene aardleiding moet 2-3 cm longer zijn ten opzichte van de andere ledingen.

Kenmerken van de branders en inspuiters

Tabel 1 (voor NEDERLAND)				Vloeijaar gas			Aardgas
Brander	Brander doorsnee(mm)	WarmtecapaciteitkW (H.s.*)Nom.	Ger.	By-pass1/100(mm)	Inspuiter1/100(mm)	Debiet*g/hG30/G31	Inspuiter1/100(mm)	Debiet *I/hG25
C.Snel	100	3.00	0.7	40	86	218	122	332
B.Halfsnel	75	1.65	0.4	30	64	120	94	183
A.Hulp	55	1.00	0.4	30	50	73	72	100
D.Driouvoudige ring	130	3.25	1.3	57	91	236	134	360
Voedingsdruk						30		25

Tabelle 1 (BELGIE)				Flüssiggas				Erdgas
Brenner	Ø Brenner (mm)	Leistung kW (H.s.*)		By-pass 1/100 (mm)	Düssen 1/100 (mm)	Durchfluß* g/h		Düssen 1/100 (mm)	Durchfluß* l/h G20	G25(2)
		Nom.	Min.			G30	G31
Blitz C	100	3.00	0.7	40	86	218	214	116	286	332
Schnell B	75	1.65	0.4	30	64	120	118	96	157	183
Hilfs A	55	1.00	0.4	30	50	73	71	71	95	100
mit Dreifachkrone D	130	3.25	1.3	57	91	236	232	124	309	360
Zufahrdruck (mbar)						30	37		20	25

• A 15°C en 1013 mbar-droog gas

H.s. Propaangas G31 = 50,37 MJ/kg
H.s. Butangas G30 = 49,47 MJ/kg
H.s. Aardgas G20 = 37,78 MJ/m³
H.s. Aardgas G25 = 32,49 MJ/m³

CE

Deze apparatuur voldoet aan de volgende Europese richtlijnen:

• EEG/73/23 van 19/02/73 (Laagspanning) en successievelijke modificaties;
• EEG/89/336 van 03/05/89 (Electromagnetische compatibiliteit) en successievelijke modificaties;
• EEG/90/396 van 29/06/90 (Gas) en successievelijke modificaties;
• EEG/93/68 van 22/07/93 en successievelijke modificaties.
