Type product	Decoratieve afzuigkap
Merk	Atag
Model	WS9192FM
Afmetingen (B x D x H)	898 x 500 x 600 mm
Netto gewicht	15 kg
Voeding	220-240 V, 50/60 Hz
Maximaal motorvermogen	250 W
Verlichting	LED, 2 x 3 W
Geluidsniveau (min/max)	40 / 68 dB(A)
Maximale luchtstroom	600 m³/h
Afvoer modus	Buitenafvoer of recirculatie
Vetfilter	Metal, vaatwasmachine bestendig
Koolstoffilter (optioneel)	Ja, voor recirculatiemodus
Bedieningstype	Elektronische touch
Aantal snelheden	4
Boostfunctie	Ja
Energielabel	A
Onderhoud	Regelmatig reinigen van filters en oppervlak
Veiligheid	Automatische uitschakelvertraging
Reserveonderdelen	Filters, LED-lampen, afstandsbediening
Algemene informatie	Gebruiksaanwijzing in meerdere talen beschikbaar op notice-facile.com

Veelgestelde vragen - WS9192FM Atag

Hoe installeer ik de afzuigkap WS9192FM?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. Houd rekening met de minimale afstanden tot de kookplaat (meestal 65 cm voor een elektrische kookplaat, 75 cm voor een gasfornuis). Gebruik een afvoerkanaal dat geschikt is voor de luchtstroom van 600 m³/h.

Hoe vervang ik het vetfilter?

Het metalen vetfilter moet regelmatig worden gereinigd, elke 4 tot 6 weken, afhankelijk van het gebruik. Om het te verwijderen, opent u de flap en maakt u het filter los. Was het in de vaatwasser op lage temperatuur. Droog het voordat u het terugplaatst.

Hoe gebruik ik de afzuigkap in recirculatiemodus?

Als u de lucht niet naar buiten kunt afvoeren, installeer dan een actief koolstoffilter (optioneel) in de afzuigkap. De afzuigkap recirculeert vervolgens de gezuiverde lucht in de keuken. Koolstoffilters moeten elke 6 tot 12 maanden worden vervangen.

Waarom maakt de afzuigkap lawaai?

Een abnormaal geluid kan komen van een vuil vetfilter, een verstopping in het kanaal of een defect aan de motor. Controleer eerst de filters en reinig ze. Als het geluid aanhoudt, raadpleeg dan een technicus.

Hoe maak ik de afzuigkap schoon?

Reinig regelmatig het buitenoppervlak met een zachte doek en een niet-schurend schoonmaakmiddel. Vermijd alcoholhoudende producten of oplosmiddelen. Vetfilters kunnen in de vaatwasser worden gereinigd. Maak de motor nooit direct schoon.

Kan ik de LED-lampen zelf vervangen?

Ja, de LED-lampen zijn vervangbaar. Zorg dat u lampen van hetzelfde type en vermogen gebruikt (2 x 3 W). Koppel het apparaat los van de stroom voordat u ingrijpt. Verwijder de afdekking en vervang de defecte lamp.

Hoe activeer ik de functie voor uitgestelde uitschakeling?

De functie uitgestelde uitschakeling laat de afzuigkap enkele minuten na het koken werken om restgeuren af te voeren. Druk op de speciale toets (meestal weergegeven door een timer) om de duur in te stellen.

Wat te doen als de afzuigkap niet aangaat?

Controleer eerst de stroomvoorziening (zekering, stroomonderbreker). Als het stopcontact werkt, kan het probleem bij het bedieningspaneel of de motor liggen. Neem contact op met de klantenservice van Atag.

Wat is de garantie op de Atag WS9192FM afzuigkap?

De wettelijke garantie is 2 jaar in Frankrijk. Atag biedt soms een verlengde garantie onder voorwaarden. Bewaar de aankoopfactuur. Voor reserveonderdelen neemt u contact op met de verkoper of de klantenservice van Atag.

Waar vind ik reserveonderdelen voor deze afzuigkap?

Reserveonderdelen (filters, lampen, afstandsbediening) zijn verkrijgbaar bij erkende Atag-dealers of op gespecialiseerde websites. Gebruik de referentie WS9192FM om compatibele onderdelen te identificeren.

GEBRUIKSAANWIJZING WS9192FM Atag

gebruiksaanwijzing afzuigkap

Handleiding NL 3 - NL 15

FR

Notice dûtilisation FR 3 - FR 15

DE

Belangrijk om te weten - Important à savoir

Wissenswertes - Important information - Vigtig information

Tip - Conseil - Tipp - Tip - Tips

Uw schouwkap

Gebruik	Inleiding			4
	Beschrijving			5
	Bediening			6
Onderhoud
	Reinigen			8
	Vetfilter	verwijderen
	Het	koolstofffilter	vervangen
	Verlichting			10
Installatie
	Algemeen			11
	Elektrische	aansluiting
	Montage van de afzuigunit	13
Bijlage
	Verpakking en toestel afvoeren		15

Inleiding

Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle mogelijk heden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over het onderhoud van het toestel.

Bewaar de gebruiksaanwijzing en het installatievoorschrift.

Een eventueel volgende gebruiker van dit toestel kan daar zijn voordeel mee doen.

Lees voor gebruik eerst de separate veiligheidsinstructies.

Beschrijving

A: In/uitschakelen ventilator
B: Verlaging/verhoging afzuigcapaciteit
C: In/uitschakelen/dimmen verlichting
D: Timer functie
E: Verlichtingsindicator
F: Filter indicator
G: Clean air indicator

Bediening

Ventilator in- en uitschakelen

- Schakel de ventilator in met de aan/uit toets (A) en kies de gewenste afzuigstand met toets 'B'.

Wanneer u bij uitgeschakelde kap één keer op de toets (B) drukt schakelt de kap in op de laagste stand. Door nogmaals op toets (B) te drukken kiest u een hogere stand. U kunt kiezen uit drie standen plus een intensiefstand.

Bij stand 1 brandt één led; bij stand 2 branden er twee en bij stand 3 branden ze alle drie.

- Schakel de intensiefstand in door toets 'B' min. 5 seconden ingedrukt te houden totdat de derde led knippert.

U schakelt de intensiefstand voortijdig uit door op toets 'A' te drukken, waardoor de kap uitschakelt, of op toets 'B', waarbij de kap terugschakelt naar de laatst ingestelde afzuigstand.

De intensiefstand schakelt automatisch na 10 minuten de snelheid terug naar de stand die daarvoor gekozen is.

Verlichting in- en uitschakelen

- Schakel de verlichting in en uit en regel de lichtsterkte met toets 'C'.

Verlichtingsindicator 'E' gaat branden zodra de verlichting ingeschakeld is. De verlichting is traploos dimbaar.

Clean Air functie:

Met de Clean Air functie ververst u de lucht in de keuken automatisch gedurende maximaal 24 uur.

• Zorg ervoor dat de afzuigkap uitgeschakeld is.
• Druk op toets 'A' totdat de 'Clean air' indicatie 'G' gaat branden. De afzuigkap schakelt automatisch gedurende ieder uur 10 minuten in op de laagste afzuigstand. Tijdens het afzuigen licht led 1 op. Als de kap na 10 minuten uitschakelt knippert de indicator G, totdat de kap na 50 minuten weer inschakelt.
• Schakel de Clean Air functie tussentijds uit door op een willekeurige toets te drukken (behalve die van de verlichting).

Timer inschakelen

• Schakel de afzuigkap in met toets 'A'.
• Regel de afzuigsterkte met toets ‘B’. De timer kan op elke stand, behalve de intensiefstand, ingeschakeld worden.
• Druk op de Timer toets 'D'. De afzuigkap schakelt automatisch na 15 minuten uit. Schakel de Timer functie uit door opnieuw op toets 'D' te drukken of door de afzuigkap uit te schakelen met toets 'A'.

Vetfilter indicatie

Na 30 bedrijfsuren gaat de filterindicatie 'F' branden.

• Reinig het vetfilter.
• Reset de filterindicatie. Druk, terwijl de kap is uitgeschakeld, 3 seconden op toets 'B' totdat de filterindicatie dooft.

Koolstofffilter indicatie

Na 120 bedrijfsuren gaat de filterindicatie 'F' knipperen.

• Vervang de koolstoffilters.
- Reset de filterindicatie. Druk, terwijl de kap is uitgeschakeld, 3 seconden op toets 'B' totdat de filterindicatie dooft.

Reinigen

Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen. De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee het vetfilter gereinigd worden). Gebruik geen producten die schuurmiddelen bevatten.

Gebruik geen alcohol!

Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van het apparaat en het reinigen of vervangen van de filters niet opvolgt, kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen! De fabrikant is niet aansprakelijk voor schade aan de motor of schade ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Afzuigkap

Maak de afzuigkap schoon met een sopje en een zachte doek. Daarna met schoon water nabehandelen. Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.

Roestvrijstalen schouwkappen

Behandel roestvrijstalen schouwkappen niet met schuursponsjes of andere schuurmiddelen. Behandel na met een niet schurend, niet polijstend middel en poets met de structuur van het roestvrijstaal mee.

Metalen vetfilters

Metalen filters moeten eenmaal per maand worden gereinigd (of als de filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Plaats het vetfilter met de openingen naar beneden in de vaatwasmachine zodat het water eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.

Vetfilters

Vetfilter verwijderen

Schakel de netspanning uit! Neem de stekker uit het stop contact of zet de schakelaar in de meterkast op nul. Open het paneel en verwijder het filter door aan de hiervoor bestemde hendel te trekken.

Het koolstofffilter

Gebruik een koolstofffilter als de afzuigkap niet is aangesloten op een afvoerkanaal. Plaats hiervoor eenmalig een apart te verkrijgen koolstofffilterframe.

1. Open het paneel.
2. Verwijder het vetfilter.
3. Bevestig het koolstofffilter op het rooster.
4. Plaats het vetfilter.

Het regenereerbare actieve koolstofffilter moet met de hand worden gewassen met neutrale schoonmaakmiddelen die niet schuren, of in de vaatwasser bij een maximumtemperatuur van 65 °C (de wasbeurt moet uitgevoerd worden zonder vaat).

Neem het overtollige water weg zonder het filter te beschadigen, verwijder de houder en laat het filter in de oven drogen gedurende minstens 15 minuten bij een maximumtemperatuur van 100 °C.

De filters moeten worden vervangen na hoogstens 3 jaar, of wanneer het filter beschadigd geraakt is. Het is belangrijk dat het vetfilter en het regenereerbare actieve koolstofffilter goed droog zijn voordat u ze opnieuw plaatst.

De werking:

• Bij toepassing van een koolstofffilter ontstaat er meer geluid dan bij het gebruik van de afzuigkap met een afvoer.
• De werking van een koolstofffilter is optimaal bij een lagere motorsnelheid. Vermijd daarom de boostfunctie.

Verlichting

Defecte LED verlichting moet door een installateur vervangen worden.

Algemeen

De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd door een erkend installateur, die de juiste veiligheidsvoorschriften kent en toepast. Het apparaat voldoet aan de Europese voorschriften.

Belangrijk om te weten:

• De afstand tussen het laagste punt van de afzuigkap en een gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische, keramische of inductiekookplaat moet deze afstand minimaal 45 cm zijn.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal, mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen installatieleiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 120 of 150 mm. Het beste is de afvoerpijp ook met deze diameter uit te voeren.

Elektrische aansluiting

Dit apparaat is gefabriceerd in klasse I; dit betekent dat het op aarde aangesloten moet worden.

Controleer of de vermogenswaarden van de voeding overeenkomen met de waarden die op het gegevensplaatje op het apparaat zijn aangegeven. U sluit het apparaat als volgt aan op het elektriciteitsnet: BRUIN = fase L BLAUW = fase N GEEL/GROEN = Aarde

Controleer tijdens de aansluiting op het lichtnet of de contactdoos is uitgerust met aarde.

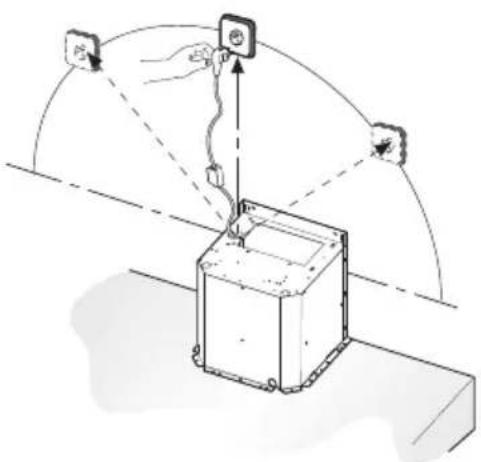

Deze afzuigkap is voorzien van een stekker. Houd er bij de installatie van de kap rekening mee dat deze stekker toegankelijk moet blijven.

Let op:

Als u een vaste aansluiting wilt maken, moet er in de voedingskabel een meerpolige schakelaar met een contactafstand van 3 mm worden geplaatst.

max. 140 cm

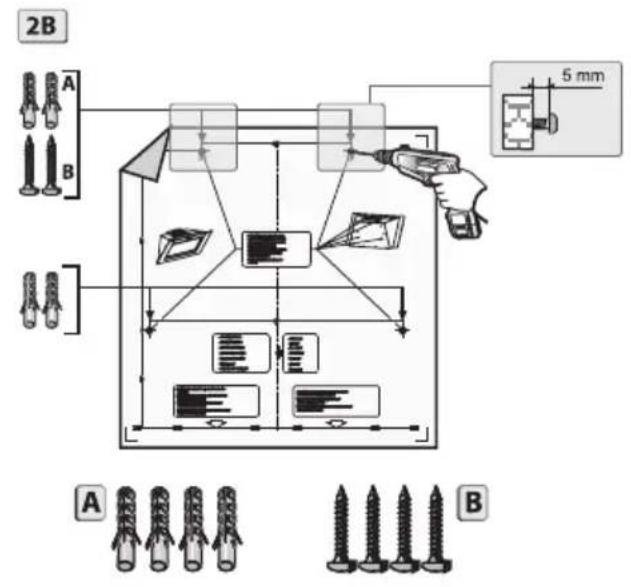

• Teken de onderkant van de kap af op de muur, rekening houdend met de minimale afstand tussen kap en het kookgedeelte.
• Markeer met behulp van de aftekenmal de 4 gaten.
• Plaats de 4 muurpluggen 'A' en de 2 schroeven 'B'.
  Let op! draai de afstelschroeven 'D' goed vast.
• Hang de afzuigkap aan de 2 schroeven 'B'.

• Stel de afzuigkap waterpas met de schroeven 'D'.
• Schroef de kap vast aan de muur met de 2 schroeven 'B'.

• Plaats de wandcontactdoos binnen het telescoopkanaal.
• Verbind, door middel van een afvoerbuis, de flens aan de luchtafvoeropening.
• Plaats het onderste telescoopkanaal op de afzuigkap.
• Stel de breedte in van de ophangbeugel van het bovenste telescoopkanaal.
• Markeer en boor de gaten voor het bevestigen van de ophangbeugel.
• Plaats de 2 muurpluggen.
• Schroef de ophangbeugel aan de wand met de 2 schroeven 'A'. Lijn de ophangbeugel uit met de afzuigkap. Houd rekening met de afstand tot het plafond.

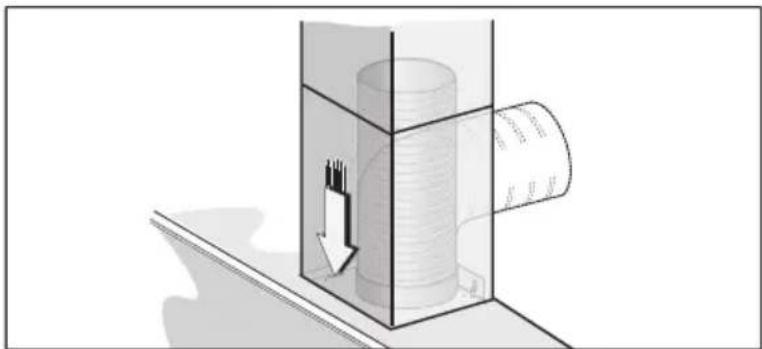

• Schuif het bovenste telescoopkanaal van boven in het onderste

- Schuif het bovenste telescoopkanaal omhoog en zet deze vast aan de ophangbeugel met de 2 schroeven 'B'.

Let op; gebruik voor het monteren van de afzuigkap schroeven en pluggen die geschikt zijn voor het type wand waaraan de afzuigkap wordt bevestigd (gewapend beton, gipsplaat etc.).

Verpakking en toestel afvoeren

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent informatie verschaffen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• karton;
  • polyethyleenfolie (PE);
  • CFK-vrij polystyreen (PS-hardschuim).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd. Het toestel moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht of naar een verkooppunt dat deze service verschaft.

Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, terug gewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

CE

Conformiteitsverklaring

Wij verklaren dat onze producten voldoen aan de van toepassing zijnde Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn vermeld in de normen waar naar wordt verwezen.
