Producttype	Design afzuigkap
Merk	Atag
Model	WU9011HM
Breedte	90 cm
Diepte	50 cm
Hoogte (min-max)	60-110 cm
Netto gewicht	15 kg
Voeding	230 V ~ 50 Hz
Motorvermogen	200 W
Verlichting	LED, 2 x 3 W
Aantal snelheden	3 + intensief
Max. luchtdebiet	650 m³/h
Max. geluidsniveau	65 dB(A)
Filtertype	Wasbaar aluminium vetfilter
Optioneel koolstoffilter	Ja, model AT6310
Afvoermodus	Afvoer of recirculatie
Afvoerdiameter	150 mm
Energielabel	A
Bediening	Drukknoppen
Materiaal	RVS en gehard glas
Reiniging vetfilter	Afwasmachine of handwas
Repareerbaarheidsindex	8,2 / 10

Veelgestelde vragen - WU9011HM Atag

Op welke hoogte moet de afzuigkap boven het kookvlak worden geïnstalleerd?

De aanbevolen afstand is 65 tot 75 cm voor elektrisch koken en 75 tot 85 cm voor gasvuren.

Hoe reinig ik het vetfilter?

Het vetfilter kan in de vaatwasser op lage temperatuur (40-50°C) of met de hand met warm water en afwasmiddel worden gereinigd. Droog het goed af voordat u het terugplaatst.

Wanneer moet het koolstoffilter worden vervangen?

Het koolstoffilter moet elke 3 tot 6 maanden worden vervangen, afhankelijk van het gebruik. Het is niet wasbaar.

Kan ik de afzuigkap gebruiken in recirculatiemodus zonder kanaal?

Ja, u moet een optioneel actief koolstoffilter installeren. De lucht wordt dan gefilterd en terug de ruimte in geblazen.

Wat te doen als de afzuigkap niet inschakelt?

Controleer eerst de stroomtoevoer (zekering, stroomonderbreker). Als het probleem aanhoudt, neem contact op met de klantendienst.

Hoe stel ik de zuigsnelheid in?

Gebruik de drukknoppen op het bedieningspaneel. De intensief-knop geeft een tijdelijke boost van 10 minuten.

De afzuigkap maakt een ongewoon geluid, wat te doen?

Controleer of het vetfilter schoon en goed geplaatst is. Een vervuild filter of een voorwerp dat de motor blokkeert, kan geluid veroorzaken.

Hoe vervang ik de LED-lamp?

De LED's zijn geïntegreerd en kunnen niet afzonderlijk worden vervangen. Neem bij defect contact op met een professional.

Wat is de garantie van de Atag WU9011HM afzuigkap?

De wettelijke garantie is 2 jaar. Sommige verkopers bieden een verlenging. Bewaar de aankoopfactuur.

Waar kan ik reserveonderdelen vinden?

Reserveonderdelen zijn verkrijgbaar bij de klantendienst van Atag of op gespecialiseerde websites. Verwijs naar model WU9011HM.

GEBRUIKSAANWIJZING WU9011HM Atag

gebruiksaanwijzing afzuigkap

Handleiding NL 3 - NL 12

FR

Notice dûtilisation FR 3 - FR 12

DE

Belangrijk om te weten - Important à savoir

Wissenswertes - Important information - Vigtig information

Tip - Conseil - Tipp - Tip - Tips

Uw schouwkap

	Beschrijving			4
	Inleiding			4
Gebruik
	Bediening			5
Onderhoud
	Reinigen			7
	Vetfilters	verwijderen
	Het	koolstofffilter	vervangen
	Verlichting			8
Installatie
	Algemeen			9
	Elektrische	aansluiting
	Montage van de afzuigunit	11
Bijlage
	Verpakking en toestel afvoeren		12

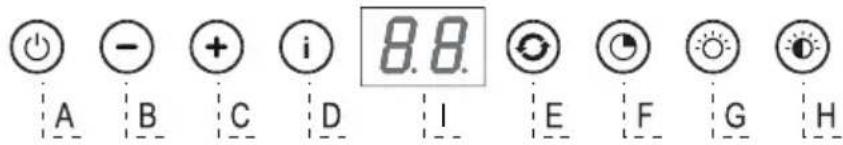

Beschrijving

A In/uitschakelen ventilator
B Verlaging afzuigcapaciteit
C Verhoging afzuigcapaciteit
D Inschakelen intensiefstand
E Clean air functie/filterindicatie
F Timer functie
G In/uitschakelen verlichting
H Dimmen verlichting
I Display

Inleiding

Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle mogelijk heden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over het onderhoud van het toestel.

Bewaar de gebruiksaanwijzing en het installatievoorschrift.

Een eventueel volgende gebruiker van dit toestel kan daar zijn voordeel mee doen.

Lees voor gebruik eerst de separate veiligheidsinstructies.

Bediening

Ventilator in- en uitschakelen

• Schakel de ventilator in met de aan/uittoets (A) en kies de gewenste afzuigstand met toetsen 'B' en 'C'.
  De display 'I' geeft aan welke stand gekozen is.
• Met toets 'D' wordt de intensiefstand ingeschakeld.
  In de display 'I' verschijnt "HI".

De intensiefstand schakelt automatisch na 10 minuten de snelheid terug naar de stand die daarvoor gekozen is.

Verlichting in- en uitschakelen

- Schakel de verlichting in en uit met toets 'G'.

Verlichting dimmen

- Dim de verlichting met toets 'H'.

De sterkte van de verlichting verandert tussen maximaal en minimaal en omgekeerd.

Functie Clean Air:

Met de Clean Air functie ververst u de lucht in de keuken gedurende maximaal 24 uur.

- Zorg ervoor dat de afzuigkap is uitgeschakeld.

• Druk op de Clean Air toets 'E'.

- Zorg ervoor dat de afzuigkap is uitgeschakeld. - Druk op de Clean Air toets 'E'.

De afzuigkap schakelt automatisch gedurende ieder uur 10 minuten in op de laagste afzuigstand. In de display verschijnt "24" en indicatie rechterder knippert.

Timer inschakelen

• Schakel de afzuigkap in met toets 'A'.
• Regel de afzuigsterkte met toetsen 'B' en 'C'.
• Druk op de Timer toets 'F'.

De afzuigkap schakelt automatisch na 30 minuten uit. Schakel de Timer functie uit door nogmaals op toets 'F' te drukken of door de afzuigkap uit te schakelen met toets 'A'. De display geeft de ingeschakelde snelheid en het restant looptijd weer.

Vetfilter indicatie

Na 100 bedrijfsuren brandt de filterindicatie "FF" in de display.

• Reinig de vetfilters.
• Reset de filterindicatie. Druk, terwijl de kap is uitgeschakeld, 3 seconden op toets 'E' totdat de filterindicatie dooft.

Koolstofffilter indicatie

Na 200 bedrijfsuren brandt de filterindicatie "EF" in de display.

• Vervang de koolstoffilters.
- Reset de filterindicatie. Druk, terwijl de kap is uitgeschakeld, 3 seconden op toets 'E' totdat de filterindicatie dooft.

Reinigen

Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen. De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik geen producten die schuurmiddelen bevatten.

Gebruik geen alcohol!

Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van het apparaat en het reinigen of vervangen van de filters niet opvolgt, kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!

De fabrikant is niet aansprakelijk voor schade aan de motor of schade ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Afzuigkap

Maak de afzuigkap schoon met een sopje en een zachte doek.

Daarna met schoon water nabehandelen. Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.

Roestvrijstalen schouwkappen

Behandel roestvrijstalen schouwkappen niet met schuursponsjes of andere schuurmiddelen. Behandel na met een niet schurend, niet polijstend middel en poets met de structuur van het roestvrijstaal mee.

Metalen vetfilters

Metalen filters moeten eenmaal per maand worden gereinigd (of als de filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Plaats de vetfilters met de openingen naar beneden in de vaatwasmachine zodat het water eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.

Vetfilters

Vetfilters verwijderen

Schakel de netspanning uit! Neem de stekker uit het stop contact of zet de schakelaar in de meterkast op nul. Open het paneel en verwijder het filter door aan de hiervoor bestemde hendel te trekken.

Het koolstofffilter vervangen

Gebruik een koolstofffilter als de afzuigkap niet is aangesloten op een afvoerkanaal.

1. Open het paneel.
2. Verwijder de vetfilters.
3. Bevestig de koolstoffilters aan de motor.
4. Plaats de vetfilters.

Belangrijk:

• De verzadiging van het filter is afhankelijk van de intensiteit van het gebruik, de manier van koken en de regelmaat waarmee de vetfilters worden schoongemaakt.
• Het koolstofffilter moet minimaal iedere vier maanden worden vervangen.
• Koolstofffilters zijn niet uitwasbaar voor hergebruik. Verzadigd koolstof is niet milieuvriendelijk, vervang het filter tijdig.

Vervanging van defecte LED verlichting dient door een professioneel installateur te gebeuren.

Algemeen

De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd door een erkend installateur, die de juiste veiligheidsvoorschriften kent en toepast. Het apparaat voldoet aan de Europese voorschriften.

Belangrijk om te weten:

• De afstand tussen het laagste punt van de afzuigkap en een gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische, keramische of inductiekookplaat moet deze afstand minimaal 50 cm zijn.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal, mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen installatieleiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 120 of 150 mm. Het beste is de afvoerpijp ook met deze diameter uit te voeren.

Elektrische aansluiting

Dit apparaat is gebouwd in klasse I en moet dus geaard worden.

Controleer of de op het typeplaatje vermelde spanning overeen komt met de spanning van de huisinstallatie.

De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden: BRUIN = L lijn

BLAUW = N neutraal

GEEL/GROEN = aarde.

Bij de elektrische aansluiting moet men erover waken dat de contactdoos een aardleiding bezit.

Deze afzuigkap is voorzien van een aansluitstekker. Installeer de afzuigkap zodanig dat de stekker bereikbaar is.

Let op: Als u een vaste aansluiting maakt moet u ervoor zorgen dat er een omnipolaire schakelaar met een contactafstand van minimaal 3 mm in de toevoerleiding wordt aangebracht.

max. 120 cm

• Verwijder het vetfilter.
- Verbreek de stekkerverbinding van de bediening.

- Verwijder het frame door de 6 schroeven (2x links, 2x rechts, 2x front) te verwijderen.

• Zaag een uitsparing in de onderzijde van de kast (minimaal 650 mm van een gaskookplaat). Zie hiervoor de maattekening!
• Schroef de unit vast met de 10 meegeleverde schroeven.
• Plaats het frame.
• Maak de stekkerverbinding van de bediening.
• Plaats het vetfilter en sluit het paneel.

Afvoeren

Verpakking en toestel afvoeren

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent informatie verschaffen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• karton;
  • polyethyleenfolie (PE);
  • CFK-vrij polystyreen (PS-hardschuim).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd. Het toestel moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht of naar een verkooppunt dat deze service verschaft.

Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, terug gewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

CE

Conformiteitsverklaring

Wij verklaren dat onze producten voldoen aan de van toepassing zijnde Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn vermeld in de normen waar naar wordt verwezen.
