Produkttype	Dekorativ emhætte
Mærke	Atag
Model	WU9011HM
Bredde	90 cm
Dybde	50 cm
Højde (min-maks)	60-110 cm
Nettovægt	15 kg
Strømforsyning	230 V ~ 50 Hz
Motoreffekt	200 W
Belysning	LED, 2 x 3 W
Antal hastigheder	3 + intensiv
Maksimal luftstrøm	650 m³/h
Maksimalt støjniveau	65 dB(A)
Filtertype	Vaskbart aluminium fedtfilter
Kulfilter ekstraudstyr	Ja, model AT6310
Afsugningsmetode	Udsugning eller recirkulation
Rørdiameter	150 mm
Energiklasse	A
Betjening	Trykknapper
Materiale	Rustfrit stål og hærdet glas
Rengøring af fedtfilter	Vask i opvaskemaskine eller i hånden
Reparationsindeks	8,2 / 10

Ofte stillede spørgsmål - WU9011HM Atag

I hvilken højde skal emhætten installeres over kogepladen?

Den anbefalede afstand er 65 til 75 cm for elektrisk kogning og 75 til 85 cm for gaskogning.

Hvordan rengøres fedtfilteret?

Fedtfilteret kan vaskes i opvaskemaskinen ved lav temperatur (40-50°C) eller i hånden med varmt vand og opvaskemiddel. Tør det godt før det sættes tilbage.

Hvornår skal kulfilteret udskiftes?

Kulfilteret skal udskiftes hver 3. til 6. måned afhængigt af brug. Det kan ikke vaskes.

Kan jeg bruge emhætten i recirkulationsmode uden rør?

Ja, du skal installere et aktivt kulfilter som ekstraudstyr. Luften filtreres og sendes tilbage i rummet.

Hvad gør jeg, hvis emhætten ikke tænder?

Kontrollér først strømforsyningen (sikring, afbryder). Hvis problemet fortsætter, kontakt kundeservice.

Hvordan indstilles sugehastigheden?

Brug trykknapperne på betjeningspanelet. Intensiv-knappen giver et midlertidigt boost i 10 minutter.

Emhætten laver en usædvanlig lyd, hvad gør jeg?

Kontrollér, at fedtfilteret er rent og sidder korrekt. Et tilsmudset filter eller en genstand, der blokerer motoren, kan forårsage støj.

Hvordan skifter jeg LED-pæren?

LED'erne er integrerede og kan ikke udskiftes enkeltvis. Ved fejl, kontakt en fagmand.

Hvad er garantien for Atag WU9011HM emhætten?

Den lovpligtige garanti er 2 år. Nogle forhandlere tilbyder en forlængelse. Gem købskvitteringen.

Hvor finder jeg reservedele?

Reservedele fås hos Atag kundeservice eller på specialiserede websteder. Henvis til model WU9011HM.

BRUGSANVISNING WU9011HM Atag

brugervejledning emhætte

ATAG

WU7011HM

WU9011HM

NL

Brugervejledning DK 3 - DK 12

Gebruikte pictogrammen - Pictogrammes utilisés

Beskrivelse	4
Indledning

Brug

Betjeningstaster

5

Vedligeholdelse

	Rengøring
	Fjernelse	af	fedtfiltre
	Udskiftning	af	kulfilter
	Udskiftning	af	pærer

Installation

	Generelt
	Elektrisk	tilslutning
	Montering	af	emhætte

Bilag

Bortskaffelse af apparat og emballage

12

Beskrivelse

A Tænder/slukker ventilator
B Reducerer emhættens kapacitet
C ∅ger emhættens kapacitet
D Aktiverer intensiv-indstilling
E Ren luft-funktion/filter-indikation
F Timerfunktion
G Tænder/slukker lys
H Dæmper lys
I Display

Indledning

Denne brugsanvisning giver dig et hurtigt overblik over alle muligheder, dette apparat tilbyder. Her finder du oplysninger om sikkerhedsforanstaltninger og vedligeholdelse af apparatet.

Opbevar venligst denne brugsanvisning og installationsguide.

De kan være til gavn for fremtidige brugere af apparatet.

Vi erklærer hermed, at vores produkter er i overensstemmelse med de Europæiske Direktiver, Forordninger og Bestemmelser og de krav som er nævnt i standardhenvisningerne.

Læs de enkelte sikkerhedsinstruktioner, før du tager eheden i brug.

Betjeningstaster

Tænding og slukning af ventilator

- Tænd ventilatoren med tænd/sluk-knappen (A), og vælg den ønskede indstilling for emhætte med knapperne 'B' og 'C'. Visningen 'I' angiver, hvilken indstilling er blevet valgt.

- Brug knappen 'D' for at tænde intensiv-indstillingen. "HI" vises på 'I'-displayet.

Efter 10 minutter går den intensive-indstilling automatisk tilbage til den forrige indstilling.

Tænding og slukning af lys

- Brug 'G'-knappen for at tænde eller slukke lyset.

Dæmpning af lys

- Lyset dæmpes med knappen 'H'. Lysets styrke varierer mellem maksimum og minimum, og omvendt.

Ren luft-funktion:

Med ren luft-funktionen kan du opfriske luften i køkkenet i løbet af maks. 24 timer.

- Husk at slukke emhætten.

Hver time vil emhætten tændes automatisk i 10 minutter og køre ved den laveste udsugning. Displayet viser "24", og en indikator nederst til højre blinker.

Tænde for timeren

• Tænd emhætten med knappen 'A'.
- Indstil udsugningsstyrken med knapperne 'B' og 'C'.
- Tryk på timer-knappen 'F'.

Emhætten slukkes automatisk efter 30 minutter. Timer-funktionen slukkes ved igen at trykke på knappen 'F' eller ved at slukke for emhætten med knappen 'A'. Displayet viser den valgte hastighed og den resterende tid.

Indikator for fedtfilter

Efter 100 timers brug kommer "FF" -indikatoren frem på displayet.

• Rengør fedtfiltrene.
- Nulstil filterindikatoren. Når emhætten er slukket, skal du trykke på knappen 'E' i 3 sekunder, indtil filterindikatoren forsvinder.

Indikator for kulfilter

Efter 200 timers brug kommer "EF" -indikatoren frem på displayet.

• Udskift kulfiltrene.
• Nulstil filterindikatoren. Når emhætten er slukket, skal du trykke på knappen 'E' i 3 sekunder, indtil filterindikatoren forsvinder.

Rengøring

Bemærk! Før du udfører en vedligeholdelse, skal du koble emhætten fra strømmen ved at slukke den ved stikforbindelsen og fjerne sikringen. Hvis emhætten er tilsluttet via et stik og stikkontakt, skal stikket trækkes ud af stikkontakten.

Emhætten skal rengøres regelmæssigt (mindst lige så ofte, som man vedligeholder fedtfiltre), både indvendigt og udvendigt. Brug ikke slibende rengøringsmidler. Brug ikke alkohol!

Bemærk! Manglende overholdelse af de grundlæggende anbefalinger for rengøring af emhætten og udskiftning af filtrene kan medføre brandfare.

Derfor anbefaler vi, at du overholder disse instruktioner.

Producenten fralægger sig ethvert ansvar for enhver skade på motoren eller brandskader forbundet med uhensigtsmæssig vedligeholdelse eller manglende overholdelse af ovenstående sikkerhedsanbefalinger.

Emhætte

Rengør emhætten med sæbevand og en blød klud. Skyl sæben af med rent vand og tør emhætten af. Undgå at anvende kraftige rengøringsmidler, som f.eks. soda. Emhættens lak vil forblive pæn, hvis du vokser den lejlighedsvis.

Emhætte af rustfrit stål

Undlad at bruge skuremidler. Behandles med plejemidler til rustfrit stål, og poleres i retningen af stålets struktur.

Metal fedtfiltre

Metal fedtfiltre skal rengøres hver måned (eller efter anvisning på filtermætnings indikationssystem, hvis det findes i din model) ved hjælp af milde rengøringsmidler, enten manuelt eller i opvaskemaskine, der skal indstilles til en lav temperatur og en kort vaskecyklus.

Åbningshuller skal placeres nedad for at lade vandet løbe ud af filteret. Rengøringsmidler vil gøre aluminium filtre matte, det er normalt.

Fedtfiltre

Fjernelse af fedtfiltre

Udskiftning af kulfilter

Kulfilteret skal altid anvendes, hvis emhætten ikke er sluttet til aftrækskanalen.

• Der kan forekomme mætning af det aktive kul efter langvarig brug, afhængigt af madlavningstypen og hvor ofte fedtfilteret rengøres.
• I alle tilfælde skal filterpatronen udskiftes mindst hver 4. måned.
• Kulfilteret MÅ IKKE vaskes eller genbruges. Mættet kul er ikke miljøvenlig, og filteret skal udskiftes regelmæssigt.

Udskiftning af pærer

Defekte LED'er skal udskiftes af en professionel installatør.

Generelt

Apparatet skal tilsluttes strømmen af en kvalificeret elektriker, som er bekendt og arbejder i overensstemmelse med sikkerhedsforanstaltninger. Dette apparat overholder de europæiske krav.

Det skal du vide:

• Den mindste afstand mellem bærefladen for kogegrej på komfuret og den lavste del af og emhætten skal være mindst 65 cm. Ved brug af et elektrisk, keramisk eller induktionskomfur skal afstanden være mindst 50 cm.
• Hvis emhætten skal monteres på en eksisterende kanal, må ingen andre apparater, såsom en vandvarmer eller et varmeapparat, tilsluttes samme kanal.
• Følg lokale regler med hensyn til ventilation af gasapparater.
• Jo kortere aftrækskanal og jo færre bøjninger, des bedre vil emhætten arbejde.
• Før du begynder at bore skal du kontrollere, at der ikke er nogen installationskabler til stede.
• Tilslutningsrøret til emhætten har en diameter på 120 eller 150 mm. Det er også bedst at anvende en trækkanal i samme diameter.
• Installationsmaterialer, der leveres med denne emhætte, er designet til fastgørelse til armeret beton eller murede vægge. Til bestemte vægtyper skal du muligvis bruge specielle plugs og skruer.

Elektrisk tilslutning

Udstyret er indbefattet i klasse I, og skal derfor tilsluttes er jordstik.

Sørg for, at forsyningsspændingen svarer til den, der er angivet på apparatets dataplade. Strømtilslutningen udføres som følge:

BRUN = L fase

BLÅ = N fase

GUL/GR∅N = Jord

Når den elektriske tilslutning udføres, kontroller, at strømstikket er udstyret med jordforbindelse.

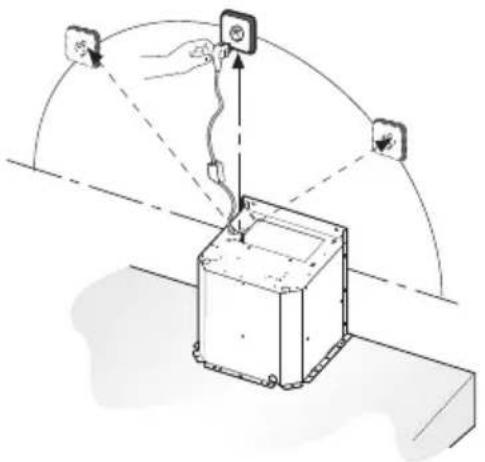

Emhætten er forsynet med et stik. Når du installerer emhætten skal du sørge for, at stikket er tilgængeligt.

Bemærk:

Hvis der skal laves en fast tilslutning, skal man sørge for, at strømforsyningen er forsynet med en flerpolet afbryder med en kontaktafstand på mindst 3 mm.

maks. 120 mm

- Træk stikforbindelser fra betjeningsknapperne.

- Fjern først de 6 skruer (2 på venstre, 2 på højre side, 2 på forside), og fjern derefter rammen.

- Bruge en sav til at skabe en fordybning i bunden af skabet (med en afstand på mindst 650 mm fra et gaskomfur). Se måltegningen for yderligere instruktioner.

- Fastgør enheden med de 10 medfølgende skruer (12a).

- Sæt rammen på plads.

- Sæt stikforbindelser til betjeningsknapperne.

- Sæt fedtfiltret på plads og luk panellet.

Bortskaffelse

Bortskaffelse af apparat og emballage

Ved at sikre at produktet bortskaffes korrekt, forebygges de eventuelle negative konsekvenser for miljøet og menneskers helbred, der ellers kunne forårsages af forkert affaldshåndtering af dette produkt. De lokale myndigheder kan give dig alle relevante oplysninger.

Emballagen af apparatet kan genbruges. Den kan være lavet af:

• pap;
  • polyethylenfolie (PE);
• CFK-fri polystyren (PS hårdt skum).

Du skal bortskaffe disse materialer ansvarligt i henhold til de officielle regler.

Apparatet er forsynet med et symbol af en affaldscontainer med et kryds over for at angive, at segregationen af elektrisk affald er obligatorisk. Det betyder, at når apparatet skal kasseres, må det ikke bortskaffes sammen med almindeligt husholdningsaffald. Apparatet skal bringes til et opsamlingssted for genbrug af elektriske og elektroniske apparater.

Segregationen af husholdningsapparater forhindrer negativ miljøpåvirkning og folkesundhed, der ellers kunne opstå.

Segregationsprocessen muliggør genopretning af materialer, der anvendes i produktionen af dette apparat, hvorved der spares betydeligt i form af råvarer og energi.

Vi erklærer hermed, at vores produkter opfylder de gældende europæiske direktiver, bekendtgørelser og regler, samt de krav, der fremgår af de benyttede standarder.

CE
