Produkttyp	Dekorative Dunstabzugshaube
Marke	Atag
Modell	WU9011HM
Breite	90 cm
Tiefe	50 cm
Höhe (min-max)	60-110 cm
Nettogewicht	15 kg
Stromversorgung	230 V ~ 50 Hz
Motorleistung	200 W
Beleuchtung	LED, 2 x 3 W
Anzahl der Geschwindigkeiten	3 + Intensivstufe
Maximale Luftleistung	650 m³/h
Maximaler Schallpegel	65 dB(A)
Filtertyp	Waschbarer Aluminium-Fettfilter
Optionaler Aktivkohlefilter	Ja, Modell AT6310
Abluftbetrieb	Abluft oder Umluft
Rohrdurchmesser	150 mm
Energieeffizienzklasse	A
Bedienung	Drucktasten
Material	Edelstahl und gehärtetes Glas
Reinigung des Fettfilters	Spülmaschinenfest oder Handwäsche
Reparierbarkeitsindex	8,2 / 10

Häufig gestellte Fragen - WU9011HM Atag

In welcher Höhe sollte die Dunstabzugshaube über dem Kochfeld installiert werden?

Der empfohlene Abstand beträgt 65 bis 75 cm bei Elektrokochfeldern und 75 bis 85 cm bei Gasherden.

Wie reinigt man den Fettfilter?

Der Fettfilter kann in der Spülmaschine bei niedriger Temperatur (40-50°C) oder von Hand mit heißem Wasser und Spülmittel gereinigt werden. Vor dem Wiedereinsetzen gut trocknen.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter sollte je nach Nutzung alle 3 bis 6 Monate ausgetauscht werden. Er ist nicht waschbar.

Kann ich die Dunstabzugshaube im Umluftbetrieb ohne Rohr verwenden?

Ja, es muss ein optionaler Aktivkohlefilter installiert werden. Die Luft wird gefiltert und in den Raum zurückgeführt.

Was tun, wenn die Dunstabzugshaube nicht angeht?

Überprüfen Sie zuerst die Stromversorgung (Sicherung, Schutzschalter). Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie stelle ich die Absauggeschwindigkeit ein?

Verwenden Sie die Drucktasten am Bedienfeld. Die Intensivtaste gibt einen temporären Boost von 10 Minuten.

Die Dunstabzugshaube macht ungewöhnliche Geräusche, was tun?

Überprüfen Sie, ob der Fettfilter sauber und richtig eingesetzt ist. Ein verschmutzter Filter oder ein blockierender Gegenstand im Motor kann Geräusche verursachen.

Wie wechsle ich die LED-Lampe?

Die LEDs sind integriert und können nicht einzeln ausgetauscht werden. Bei Defekt wenden Sie sich an einen Fachmann.

Wie lautet die Garantie für die Dunstabzugshaube Atag WU9011HM?

Die gesetzliche Garantie beträgt 2 Jahre. Einige Händler bieten eine Verlängerung an. Bewahren Sie den Kaufbeleg auf.

Wo finde ich Ersatzteile?

Ersatzteile sind beim Atag-Kundendienst oder auf spezialisierten Websites erhältlich. Geben Sie das Modell WU9011HM an.

BEDIENUNGSANLEITUNG WU9011HM Atag

anleitung dunstabzugshaube

Anleitung DE 3 - DE 12

EN

Manual EN 3 - EN 12

DK

Benutzte Piktogramme - Pictograms used - Anvendte piktogrammer

	Beschreibung			4
	Einleitung			4
Gebrauch
	Bedienung			5
Pflege
	Reinigen			7
	Fettfilter	entfernen		8
	Austausch	der	Kohlefilter
	Lampen	auswechseln
Installation
	Allgemein			9
	Elektroanschluss			10
	Montage	der	Haube
Anlagen
	Entsorgung Gerät und Verpackung		12

Beschreibung

A Ein-/Ausschalten des Ventilators
B Senken der Absaugkapazität
C Erhöhen der Absaugkapazität
D Einschalten Intensivstufe
E Clean-Air-Funktion/Filter-Anzeige
F Timer-Funktion
G Ein-/Ausschalten der Beleuchtung
H Dimmen der Beleuchtung
I Display

Einleitung

Diese Bedienungsanleitung gibt Ihnen eine schnelle Übersicht aller Möglichkeiten, die das Gerät bietet. Sie erhalten Informationen zur Sicherheit und zur Wartung des Geräts.

Bewahren Sie diese Bedienungsanleitung und die Installationsanweisungen sorgfältig auf. So stehen sie auch für eine zukünftige Nutzung des Geräts zur Verfügung.

Konformitätsvermutung

Wir erklären dass unsere Produkte den geltenden Europäischen Richtlinien, Entscheidungen und Verordnungen und den Anforderungen der genannten Normen erfüllen verwiesen.

Bitte lesen Sie die gesonderten Sicherheitsvorschriften bevor Sie das Gerät in Betrieb nehmen!

Bedienung

Ventilator ein- und ausschalten

- Schalten Sie den Ventilator mit der Ein-/Austaste (A) ein, und wählen Sie die gewünschte Absaugstufe mit den Tasten „B“ und „C“.

Das Display „I“ gibt an, welche Stufe gewählt wurde.

- Mit der Taste „D“ wählen Sie die Intensivstufe.

Im Display „I“ wird „HI“ angezeigt.

Die Intensivstufe schaltet die Geschwindigkeit nach 10 Minuten automatisch auf die Stufe zurück, die zuvor ausgewählt war.

Beleuchtung ein- und ausschalten

- Schalten Sie die Beleuchtung mit der Taste „G“ ein und aus.

Dimmen der Beleuchtung

- Dimmen Sie die Beleuchtung mit der Taste „H“.

Die Stärke der Beleuchtung lässt sich so zwischen maximaler und minimaler Beleuchtung und umgekehrt regulieren.

Clean-Air-Funktion:

Mit der Clean-Air-Funktion können Sie der Küche während eines Zeitraums von höchstens 24 Stunden Frischluft zuführen.

- Sorgen Sie dafür, dass die Abzugshaube ausgeschaltet ist.

- Drücken Sie auf die Clean-Air-Taste „E“.

Die Abzugshaube schaltet sich automatisch einmal pro Stunde für jeweils 10 Minuten in die niedrigste Absaugstufe. Auf dem Display erscheint „24“, und die Anzeige rechts unten blinkt.

Timer einschalten

Schalten Sie die Abzugshaube mit der Taste „A“ ein.

Regulieren Sie die Absaugstärke über die Tasten „B“ und „C“.

• Drücken Sie auf die Timer-Taste „F“.
• Die Abzugshaube wird nach 30 Minuten automatisch ausgeschaltet. Schalten Sie die Timer-Funktion aus, indem Sie erneut auf die Taste „F“ drücken oder indem Sie die Abzugshaube über die Taste „A“ ausschalten. Das Display zeigt die ausgewählte Geschwindigkeit und die noch verbleibende Betriebszeit an.

Fettfilteranzeige

Nach 100 Betriebsstunden leuchtet die Fettfilteranzeige „FF“ im Display auf.

• Reinigen Sie die Fettfilter.
• Stellen Sie die Filteranzeige zurück. Drücken Sie, während die Abzugshaube ausgeschaltet ist, 3 Sekunden auf die Taste „E“, bis die Filteranzeige erlischt.

Kohlenstofffilteranzeige

Nach 200 Betriebsstunden leuchtet die Filteranzeige „EF“ im Display auf.

• Ersetzen Sie die Kohlenstofffilter.
• Stellen Sie die Filteranzeige zurück. Drücken Sie, während die Abzugshaube ausgeschaltet ist, 3 Sekunden auf die Taste „E“, bis die Filteranzeige erlischt.

Reinigen

Achtung! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen. Die Dunstabzugshaube muss sowohl innen als auch außen häufig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Keine Produkte verwenden, die Scheuermittel enthalten. Keinen alkohol verwenden!

Achtung! Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten! Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

Dunstabzugshaube

Die Dunstabzugshaube können Sie mit Seifenlauge und einem weichen Tuch reinigen, danach mit klarem Wasser nachspülen. Gebrauchen Sie keine agressiven Putzmittel, wie z. B. Soda. Der Lack der Dunstabzugshaube bleibt gut, wenn Sie ihn ab und zu mit Wachs einreiben.

Rostfreie Hauben

Nicht mit einem Scheuerschwamm oder anderen Scheuermitteln behandeln. Nachbehandeln mit Stahlreiniger und in Strukturrichtung des Edelstahls putzen.

Fettfilter

Dieser muss einmal monatlich gewaschen werden (oder wenn das Sättigungs-anzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – dies anzeigt). Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und einem Kurzspülgang erfolgen. Setzen Sie die Fettfilter mit den Öffnungen nach unten in den Geschirrspüler, so dass das Wasser herauslaufen kann. Der Aluminiumfilter wird durch die Reinigungsmittel stumpf, das ist normal.

Fettfilter

Fettfilter entfernen

Netzspannung ausschalten! Den Stecker aus der Wandsteck-dose ziehen oder den Schalter im Sicherungskasten auf Null stellen. Öffnen Sie die Abdeckung, und erntfernen Sie den Filter, indem Sie an dem dafür bestimmten Griff ziehen.

Austausch der Kohlefilter

Wenn die Dunstabzugshaube nicht mit einem Abzug verbunden ist, muss der Kohlefilter verwendet werden.

1. Öffnen Sie die Abdeckung.
2. Entfernen Sie die Fettfilter.
3. Befestigen Sie den Kohlefilter, indem Sie ihn im Gehäuse (D) festklemmen.
4. Setzen Sie die Fettfilter ein.

Achtung:

• Nach mehr oder weniger langem Gebrauch ist die Aktivkohle gesättigt, je nach Art der Kochvorgänge und der regelmäßigen Reinigung des Fettfilters.
• Es ist auf jeden Fall erforderlich, die Kartusche mindestens alle vier Monate auszutauschen.
• Kohlefilter sind nicht zur Wiederverwendung auswaschbar. Gesättigter Kohlenstoff ist nicht umwelt-freundlich, tauschen Sie den Filter rechtzeitig aus.

Lampen auswechseln

Fehlerhafte LEDs dürfen nur durch eine qualifi zierte Fachkraft ersetzt werden.

Allgemein

Der Anschluß dieses Gerätes an das Lichtnetz muß durch einen anerkannten Installateur geschehen, der die Sicherheitsvorschriften gut kennt und anwendet. Dieses Gerät entspricht den europäischen Vorschriften.

Wichtig zu wissen:

• Der Abstand zwischen dem niedrigsten Punkt der Dunstabzugshaube und einem Gaskochfeld muss mindestens 65 cm betragen. Bei einer elektrischen Kochplatte, einer Induktionskochplatte oder einem Keramikfeld muss dieser Abstand mindestens 50 cm sein.
• Wenn die Dunstabzugshaube an einen bestehenden Abluftkanal angeschlossen wird, dürfen auf diesem keine anderen Geräte angeschlossen sein, wie: Gasdurchlauferhitzer und Gasofen.
• Denken Sie an die örtlichen Vorschriften bezüglich Entlüftung von Gasgeräte.
• Je kürzer das Abluftrohr und je weniger Krümmungen es hat, um so besser ist die Wirkung der Dunstabzugshaube.
• Kontrollieren Sie, bevor Sie zu bohren beginnen, ob in der Mauer keine Installationsleitung(en) vorhanden ist/sind.
• Das Anschlussrohr der Kaminhaube hat einen Durchmesser von 120 oder 150 mm. Es empfiehlt sich, das Abluftrohr auch mit diesem Durchmesser auszuführen.
• Das gelieferte Installationsmaterial für diese Dunstabzugshaube ist für Stahlbeton und Ziegelmauern geeignet. Für manche Mauertypen sind spezielle Dübel und Schrauben erforderlich.

Elektrischer Anschluss

Dieses Gerät gehört der Schutzklasse I an und muss somit geerdet werden.

Kontrollieren Sie, dass die Spannung Ihres Hausanschlusses mit dem auf dem Typenschild angegebenen übereinstimmt. Der Anschluss an das Stromnetz ist folgendermassen durchzuführen:

BRAUN = Phase L

BLAU = Phase N

GELB/GRÜN = Schutzleiter

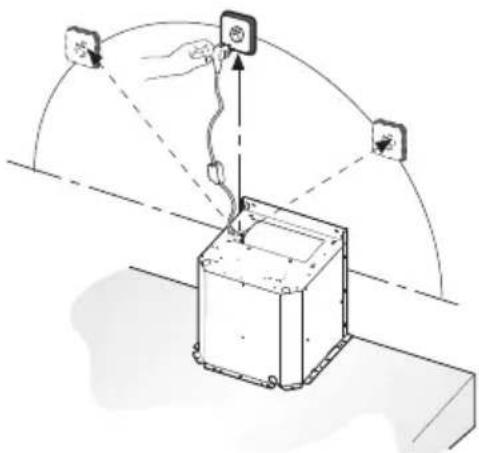

Vergewissern Sie sich beim elektrischen Anschluss, dass die Steckdose geerdet ist.

Diese Dunstabzugshaube ist mit einem Stecker versehen. Installieren Sie die Dunstabzugshaube so, dass der Stecker erreichbar ist.

Achtung:

Wenn Sie einen festen Anschluß anbringen möchten, sorgen Sie bitte dafür, daß in der Zuführungsleitung ein omnipolarer Schalter mit einem Kontaktabstand von mindestens 3 mm angebracht wird.

max. 120 mm

- Öffnen Sie die Abdeckung.

- Entfernen Sie den Fettfilter. - Ziehen Sie die Steckerverbindung für die Bedienung ab.

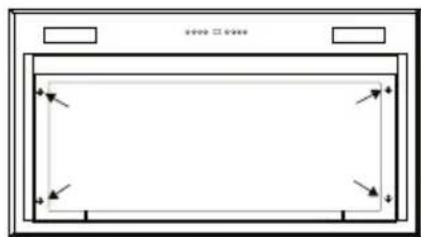

- Entfernen Sie den Rahmen, indem Sie die 6 Schrauben (zwei links, zwei rechts, zwei Front) lösen.

• Sägen Sie eine Aussparung in die Schrankunterseite (mindestens 650 mm von einer Gaskochplatte entfernt). Vgl. dazu die Maßzeichnung!
• Schrauben Sie das Gerät mit den 10 mitgelieferten Schrauben (12a) fest.
• Setzen Sie den Rahmen auf.
• Stellen Sie die Steckerverbindung für die Bedienung wieder her.
• Setzen Sie den Fettfilter ein, und schließen Sie die Abdeckung.

Entsorgung

Entsorgung Gerät und Verpackung

Bei der Herstellung dieses Gerätes wurden dauerhafte Werkstoffe verwendet. Dieses Gerät ist am Ende seiner Nutzzeit ordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen. Sie erhalten hierzu Informationen bei den zuständigen behörden.

Die Verpackung des Gerätes ist wiederverwendbar.

Verwendet können sein:

• Pappe;
  • Polyethylenfolie (PE);
  • CFK-freies Polystyrol (PS-Hartschaum).

Diese Werkstoffe sind ordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen.

Zur Erinnerung an die Verpflichtung, die Elektrohaushaltsgeräte getrennt zu beseitigen, ist das Produkt mit einer Mülltonne, die durchgestrichen ist, gekennzeichnet. Dies bedeutet das am Ende seiner Nutzzeit das Produkt nicht zusammen mit dem Siedlungsabfall beseitigt werden darf. Es kann zu den eigens von den städtischen Behörden eingerichteten Sammelstellen oder zu den Fachhändlern, die einen Rücknahmeservice anbieten, gebracht werden.

Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschriftsmäßige Entsorgung bedingt sind. Zudem ermöglicht wird die Wiederverwertung der Materialien, aus denen sich das Gerät zusammensetzt, was wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich bringt.

CE

Konformitätserklärung

Wir erklären, dass unsere Produkte die für sie relevanten europäischen Richtlinien, Beschlüsse und Verordnungen erfüllen, sowie die Anforderungen der angegebenen Normen.
