Producttype	Digitale voicerecorder
Merk	Salora
Model	CDC1300FD
Afmetingen (L x B x H)	Ongeveer 10 x 3 x 1,5 cm
Gewicht	Ongeveer 50 g (zonder batterijen)
Voeding	2 AAA-batterijen (niet inbegrepen)
Opslagcapaciteit	Intern geheugen, uitbreidbaar via microSD-kaart (niet inbegrepen)
Opnameformaat	MP3 / WAV (afhankelijk van instelling)
Hoofdfuncties	Opnemen, afspelen, pauzeren, stoppen, wissen, toetsvergrendeling
Ingebouwde microfoon	Ja, omnidirectioneel
Ingebouwde luidspreker	Ja
Connectiviteit	USB-poort (voor bestandsoverdracht)
Koptelefoonaansluiting	Ja (3,5 mm jack)
Batterijduur	Ongeveer 20 uur (bij continu opnemen)
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen schurende middelen.
Veiligheid	Niet blootstellen aan vocht, schokken of extreme temperaturen. Verwijder de batterijen bij langdurig niet-gebruik.
Onderdelen en repareerbaarheid	De batterijen zijn vervangbaar. Neem voor andere reparaties contact op met de klantenservice.

Veelgestelde vragen - CDC1300FD SALORA

Hoe plaats ik de batterijen in de Salora CDC1300FD-voicerecorder?

Open het batterijvak aan de achterkant van het apparaat. Plaats twee AAA-batterijen met inachtneming van de aangegeven polariteit (+ en -) en sluit het deksel.

Hoe start ik een opname?

Druk op de Opname-knop (vaak gemarkeerd met een rode cirkel). De opname start direct. Om te pauzeren, druk nogmaals op dezelfde knop of op de Pauze-knop, afhankelijk van het model.

Hoe zet ik audiobestanden over naar een computer?

Sluit de voicerecorder aan op een computer via de meegeleverde USB-kabel. Het apparaat verschijnt als een verwisselbare schijf. Kopieer de audiobestanden vanuit de interne map of de geheugenkaart.

De voicerecorder gaat niet aan, wat moet ik doen?

Controleer of de batterijen correct zijn geplaatst en of ze opgeladen zijn. Als het probleem aanhoudt, probeer dan nieuwe batterijen. Zorg er ook voor dat de vergrendelingsschakelaar niet is ingeschakeld.

Wat is de maximale capaciteit van de ondersteunde microSD-kaart?

De voicerecorder ondersteunt microSD-kaarten tot 32 GB (FAT32-formaat). Plaats de kaart in de daarvoor bestemde sleuf.

Hoe verwijder ik een audiobestand?

Selecteer in de afspeelmodus het te wissen bestand. Druk op de Wissen-knop (vaak gemarkeerd met een prullenbak). Bevestig het wissen. Let op: deze handeling is onomkeerbaar.

Kan ik de voicerecorder gebruiken met een koptelefoon?

Ja, sluit een koptelefoon met een 3,5 mm jackstekker aan op de koptelefoonaansluiting aan de zijkant van het apparaat. De ingebouwde luidspreker wordt dan uitgeschakeld.

Hoe stel ik de opnamekwaliteit in?

Ga naar het instellingenmenu (meestal door op de Menuknop te drukken). Kies de optie Opnamekwaliteit en selecteer het gewenste formaat: MP3 (goede kwaliteit, kleiner bestand) of WAV (hoge kwaliteit, groter bestand).

Het scherm geeft 'Kaartfout' weer, wat moet ik doen?

Verwijder de microSD-kaart en controleer of deze correct is geformatteerd in FAT32. Als de fout aanhoudt, probeer dan een andere kaart. Zorg er ook voor dat de contacten schoon zijn.

Hoe vergrendel ik de toetsen om onbedoelde handelingen te voorkomen?

Schuif de vergrendelingsschakelaar (vaak gemarkeerd met een hangslot) naar de 'Lock'-positie. De knoppen worden dan uitgeschakeld. Om te ontgrendelen, zet u de schakelaar terug in de tegenovergestelde positie.

GEBRUIKSAANWIJZING CDC1300FD SALORA

Gebruikershandleiding

Voorwoord

Wij danken u hartelijk voor het aankopen van één van onze producten, dit product is speciaal ontwikkeld om te dienen als hard bewijs voor ongelukken; Terwijl het tegelijk tegemoet komt aan de vraag bij andere gelegenheden, zoals gegevens vastleggen, registreren van bewijs, opnamen maken op locatie, video en overig bewijsmateriaal, dit alles om het u wat gemakkelijker te maken.

Dit product combineert de verschillende kenmerken, toonaangevende HDR hoog dynamische camera, WDR groot dynamisch bereik, nooit een seconde missend, naadloos looping video, ultra groothoek opname, zonder lensvervormingscorrectie, ultra high definition camera, geleverd met een scherm voor de real time playback, bewegingssensor, afwijking van de rijstrook en nog veel meer nieuwste technologische kenmerken in één product; Uniek en stijlvol, gestroomlijnd design, zeer gewaardeerd door onze gebruikers.

Deze handleiding zal ingaan op de installatie, bediening, instellingen en waarschuwingen. Leest u deze handleiding goed door en bewaar deze om alles later nog een keer door te lezen. We hopen dat dit product aan uw wensen zal voldoen en we staan graag in de toekomst voor u klaar. Specificaties kunnen zonder waarschuwing vooraf wijzigen, door nieuwe ontwikkelingen en updates ter verbetering van het product. De fabrikant behoudt zich het recht voor om wijzigingen aan te brengen zonder kennisgeving vooraf.

Inbreuk op auteursrecht/ Privacyverklaring

Let op dat dit product uitsluitend is bedoeld voor persoonlijk gebruik. Het gebruik mag niet in overtreding zijn met nationaal of internationaal auteursrecht/privacywetten. Dit houdt in dat opgenomen beelden uitsluitend voor persoonlijk gebruik zijn en niet openlijk mogen worden gepubliceerd, in sommige gevallen zou dit in strijd zijn met andermans auteursrecht of wettelijk recht.

Installatie instructies

U dient dit product zo dicht mogelijk bij de spiegel te installeren om een optimaal beeld te verkrijgen.

Let op dat de lens binnen het bereik valt van de ruitenwissers van de voorruit. Zelfs in de regen zullen de beelden van de omgeving duidelijk zijn. Raak de lens niet aan met de vingers, vet van uw vingers kan op de lens achterblijven, zodat het beeld, video of foto, onduidelijk zal worden. Reinig daarom regelmatig de lens.

Waarschuwingen

Gebruik de standaard meegeleverde oplader van de fabrikant. Demonteer het apparaat niet, indien u dit wel doet zal de garantie vervallen. Schakel een erkende installateur in om de voedingskabel aan te passen.

Accessoires

Hieronder volgt een overzicht met de standaard en optionele accessoires. Indien er iets ontbreekt of is beschadigd, neemt u dan direct contact op met uw winkelier.

Standaard accessoires

Oplaadkabel USB kabel 3M bevestiging Instructies

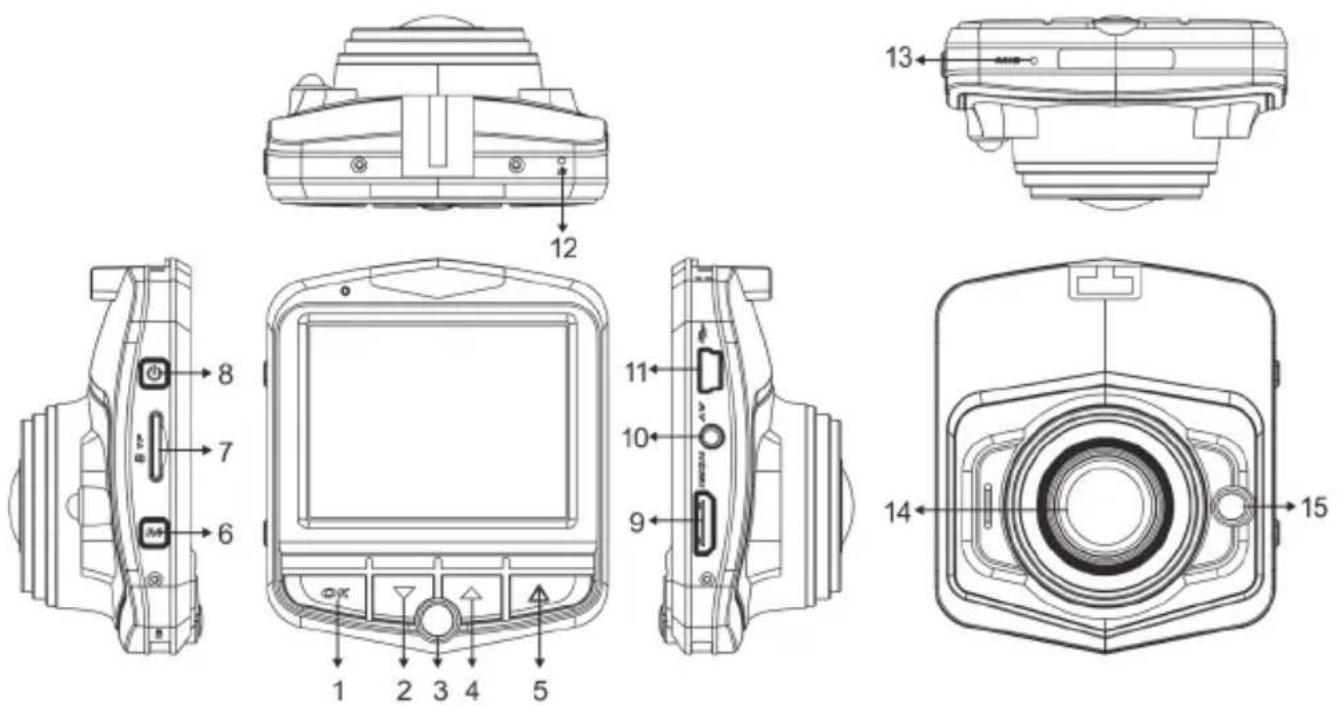

Afbeelding en functies

Nummering en omschrijving van de functie

Nummer	Icoon Naam Bediening instructies
1 OK	OK knop		Camera/camera/ bevestig, d.m.v. een korte druk op de omlaag knop om de camera te starten, druk nogmaals om de opname te stoppen.In camera modus kort drukken om een foto te maken, in de menu modus om uw keuze te bevestigen.

2 Omlaag/hop		Bij de menu opties, gebruikt u deze knop om de functie te kiezen; stand-by of video, nachtvisie lichten aan of uit;
3 P Pakeer modus	knop Hiermee kunt	u de Parkeer modus functie (de)activeren;
4		Menu opties, selecteer een functie omhoog gaand; stand-by of opname status, beschermde of onbeschermde opnamen;
5		Korte druk op de Camera knop in de huidige status zal het videobestand worden vergrendeld, dit bestand kan niet worden overschreven;
6 M Modus/ Menu knop		Voor wisselen tussen de verschillende modi /Camera/Afspelen;In de stand-by modus, druk op deze knop om de kenmerken in te stellen;
7	[08*]	TF kaart gleuf TF geheugenkaart gleuf, installeer deze volgens de instructies;
8		Aan/Uit knop Zet het apparaat aan of uit;
9 HDMI HD uitgang interface HD uitgang voor aansluiting van High-definition apparaten;
10	[01*]	AV ingang poort AV kabel wordt gebruikt om de video uitgang aan te sluiten op AV apparatuur;
11	[08*]	Interface Voor aansluiting van een PC om data te verzenden; voedingsconnector, voorziet van stroom;
12		Reset knop Systeem herstarten d.m.v. de reset knop;
13	[01*]	Microfoon Ontvangst geluidsopname poort;
14	[04*]	Opname Beeld ontvangst;
15		Fill light ebruik deze in een omgeving met weinig licht.

Installatie

1. installeer een geheugenkaart: Schuif de geheugenkaart in de daarvoor bedoelde gleuf van het apparaat, de richting volgend van de opening, druk de kaart zover tot een klik te horen is.

Let op dat er voor het opslaan van bestanden een geheugenkaart nodig is met een hoge snelheid (class6 of hoger).

N.B.: Indien u de geheugenkaart voor de eerste keer gebruikt, dient u deze eerst te formatteren.

1. Verwijderen van de geheugenkaart: druk op de geheugenkaart om deze uit de gleuf te verwijderen.

N.B.: In de opstart status, verwijdert u de geheugenkaart niet om beschadiging te voorkomen.

1. Het scherm dient te worden bevestigd op de voorruit aan de binnenzijde van het voertuig.

(1). Het apparaat wordt bevestigd aan de zuignap cup beugel, trek de houder vast d.m.v. van de zuignap, let op dat de camera evenwijdig hangt aan de grond en controleer of het apparaat stevig is bevestigd.
(2). De zuignap dient plat te zijn, geplaatst op de voorruit.
(3.) Plaats de zuignap stevig op de voorruit, druk de klemmen, de houder bevestigd op de achteruitkijkspiegel op de voorruit. Controleer of het apparaat stevig is bevestigd.

1. Aansluiten van de stroomtoevoer

Gebruik alstublieft de door de fabrikant meegeleverde oplader, het opstartapparaat en de ingebouwde batterij. Het ene uiteinde van de oplader dient te worden verbonden met de USB poort van het apparaat en het andere uiteinde dient te worden verbonden met de auto poort, zodra de auto start zal het apparaat automatisch worden opgestart.

N.B.: U kunt de snoer verlengen en netjes wegwerken aan de bovenkant van de voorruit en dashboard, zoals hierboven afgebeeld.

1. Het apparaat Aan-/Uitzetten

(1). Auto Aan/Uit: Zodra u de auto start zal het apparaat automatisch opstarten. Zodra het apparaat is opgestart zal de camera automatisch beginnen met opnemen. Indien de auto afslaat, zal het apparaat het bestand automatisch opslaan en binnen 15 seconden uitgaan.

(2). Handmatig Aan/Uit: Handmatig opstarten van het apparaat, druk op de ♦knop, druk nogmaals om het apparaat uit te zetten.

Initiëren van logger instellingen

Instellen van datum en tijd:

1. Druk op de OK knop om het apparaat in de Stand-by status te zetten.

2. Druk twee keer op de M knop, selecteer d.m.v. de ▲ en ▼knoppen, druk daarna op de OK knop om de instelling te bevestigen.

3. D.m.v. de ▲ en ▼knoppen kunt u de waarden aanpassen, druk op OK om naar het andere veld te gaan, tot dat u de instellingen heeft voltooid. Druk op de M knop om het menu te verlaten.

Video's opnemen

1. zodra de auto is gestart, zal het apparaat automatisch aangaan en de opname zal starten. Zodra de motor afslaat zal het apparaat automatisch stoppen met opnemen. U kunt ook op de OK knop drukken om het opnemen handmatig te stoppen.

N.B.: Bij sommige, door een voertuig opgestarte opladers, zal de stroomvoorziening, zodra de motor afslaat gewoon doorgaan. Indien dit gebeurt, kunt u het volgende doen: zet het apparaat handmatig uit of trek de oplader uit de aansteker poort van de auto.

1. bij ander type auto's: Druk op de OK knop, start daarna met opnemen; druk nogmaals op de OK knop om het opnemen te stoppen.

N.B.:

1. De opname zal iedere 1,2,3,5 of 10 minuten worden opgeslagen, om dit in te stellen gaat u naar het menu.

2. De bestanden zullen op de geheugenkaart worden opgeslagen, indien de kaart vol is, zal het oudste bestand automatisch worden overschreven.

3. Noodopname

N.B.: Indien de G-sensor is gestart, zal de het apparaat, zodra een botsing wordt gedetecteerd, automatisch de huidige video opname worden vergrendeld en zal niet worden overschreven.

Foto's maken

1. Druk kort op de M knop om de het apparaat in de camera modus te zetten, het icoon van de camera zal zichtbaar zijn in de linker bovenhoek van het scherm.
2. Druk op de OK knop om een foto te maken, deze zal één keer knipperen om aan te geven dat de foto is gemaakt. Video/Foto afspelen

3. In de camera modus dient u op de OK knop te drukken om het opnemen te stoppen.

4. Druk op de M knop om naar de afspeelmodus te gaan, in de linker bovenhoek van het scherm verschijnt het icoon van afspelen.

5. Druk op de ▲ en ▼noppen om het bestand te selecteren.

6. Druk op de OK knop om het geselecteerde bestand af te spelen; druk kort op de OK knop om het afspelen te pauzeren.

Menu instellingen

1. Indien u bezig bent met opnemen, drukt u op de OK knop om het opnemen te stoppen.
2. Door kort op de ▲ en ▼ hoppen te drukken kunt u uw keuze maken uit de verschillende mogelijkheden.
3. Selecteer de instelling die u wilt aanpassen, druk op de OK knop om uw keuze te bevestigen.

4. Om de stand-by modus te verlaten drukt u kort op de M knop.

5. Houdt de M knop even vast om het Setup menu te selecteren, Lange druk twee keer om de pagina te selecteren.

Extra kenmerken:

1. G-sensor functie

Zodra de G-sensor is geactiveerd, zal het apparaat de opname van het ongeluk automatisch opslaan en het bestand zal niet worden gewist.

De G-sensor kan worden aangepast in het menu: Hoog-Middel-Laag-Uit. De standaard fabrieksinstelling is Middel.

2. Pakeer modus

(1). Nadat de parkeer modus is aangezet en de motor staat uit, zal de camera automatisch aangaan bij detectie van door kracht veroorzaakte bewegingen, hierna zal de camera 10-15 seconden opnemen; Indien wederom een door kracht veroorzaakte beweging wordt gedetecteerd, zal de camera weer aangaan.
(2). Opnemen parkeermodus video camera 1080P 15 frames/sec, zal het bestand automatisch vergrendelen.

N.B.: Het opslaan van langere tijd in de Parkeermodus werkt uitsluitend indien de tachograaf automatisch stopt, indien u dit handmatig doet, werkt deze functie niet.

1. Bewegingsdetectie functie;

Bij de bewegingsdetectie zal na een korte druk op de OK knop de camera starten, de camera zal automatisch 10 seconden opnemen, zodra er geen beweging wordt gedetecteerd zal het apparaat in de Stand-by modus gaan en stoppen met opnemen. Indien er een beweging wordt gedetecteerd zal de camera beginnen met opnemen en het rode lampje zal knipperen. De standaard instelling van de camera: Bewegingsdetectie uit.

4. USB modus

Verbindt d USB kabel met de computer, de tachograaf zal automatisch het menu tonen met de volgende opties:

(1). Geheugen

In deze modus kunt u video of foto bestanden raadplegen.

(2). Camera

In deze modus kunt u het USB video apparaat bekijken, dit kan een gewone camera zijn of een chat-camera van de PC.

5. Batterij instructies

Batterij niveau indicator, volgens onderstaand schema:

Volledig opgeladen

Minder stroom

Weinig stroom

Geen stroom

Nadat u de auto heeft gestart, zal het rode oplaadlampje branden om aan te geven dat het opladen is begonnen. De gehele oplaadprocedure duurt ongeveer 180 minuten. Nadat het opladen is voltooid zal het lampje automatisch uitgaan.

6. Reset

Indien, tijdens gebruik, het apparaat stoort of is gecrasht, kunt u het apparaat resetten door in het gaatje te drukken d.m.v. een dunne naald.

Omschrijving van de video interface iconen

1. Camer
2.	[484W]	Knipperend, bezig met opnemen
3.	[4882]	Om video bestand te ontgrendelenIndien de G-sensor is geactiveerd, zal hetverschijnen op het scherm, aangevend dat het huidige bestand zal worden vergrendeld: als sneltoets om een video opname te vergrendelen.
4.	L	Om de fill light te activeren;Open het Instellingen menu of sluit de fill light functie, het icoon zal overeenkomstig branden.Door kort op de s knop te drukken, kunt snel de fill light te activeren.
5.		Audio aan functieAudio uit functieDoor het Instellingen menu te openen kunt de audio van het opnemen aan of uitzetten. Het icoon zal overeenkomstig uw instelling aangaan. Door kort op de s knop te drukken, kunt snel de audio openen.
6. P.		Parkeermodus icoon.Door het Instellingen menu te openen kiest u de Parkeer Modus, het icoon zal aangeven of de modus is geactiveerd of niet. Door kort op de P knop te drukken kunt u snel de stop modus functie (de)activeren.
7. 00:15:30		Witte karakters: de resterende tijd van de geheugenkaart/ rode karakter: huidige opnamesegment tijd. Nadat u een geheugenkaart is geplaatst, zal d.m.v. witte karakters de resterende opnametijd worden aangegeven, bij opname zal d.m.v. rode karakters de tijd worden aangegeven van het segment.
8. 1080FHD		Geeft aan dat momenteel een opnameresolutie is van 1080FHD, u kunt kiezen uit 1080FHD/720P/480P. In het menu resolutie kunt u de gewenste keuze maken waarna het overeenkomstige icoon zal gaan branden.
9.		Icoon van de geheugenkaart, deze is zichtbaar zodra een geheugenkaart is geplaatst.
10	[4607]	Geeft de status van de batterij aan.
11.		Icoon voor de duur van een videosegment, u kunt kiezen uit 1 minuut/2 minuten/3 minuten/5 minuten/10 minuten.
12.	Geeft de huidige gekozen belichting parameters aan.
13.	00:00:01 Aanduiding van de tijd voordat u deze heeft ingesteld.
14.	2014/01/01 Aanduiding van de datum, voordat u deze heeft ingesteld.
15.	Rijstrook verspringing	U kunt de rijstrook verspringing activeren of deactiveren.

Instellingen Menu

Menu opties Omschrijving	Beschikbare opties
Resolutie Instellen video	resolutie 1080FHD,1080P,720P,WVGA,VGA
Segment opname Instellen	duur van elk segment	1 minuur, 2 minuten, 3 minuten, 5 minuten, 10 minuten; indien u het apparaat afsluit zal het opname segment niet worden vol gemaakt.
Belichting compensatie	Onderbelichting, het scherm zal donker zijn, u kunt de fill light functie gebruiken	+0,0, -1/3, -2/3, -10, -4,3, -5/3, -2.0, +2.0, +5/3, +4/3, +10+2/3, +1/3
Beweging sensor	In de standby modus, als het scherm is ingesteld voor een video opname bij beweging.	Aan, Uit
Audio opname Audio opname is geactiveerd of gedeactiveerd. Aan, Uit
Datum stempel Camera video watermerk Aan, Uit
G-sensor	Video gemaakt door botsing, dit zal nooit worden overschreven	High, Medium, Low, Off
Rijstrook verspringing	Zodra het voertuig van rijstrook verspringt, zal het alarm afgaan.	Functie schakelaar, model, gevoeligheid, gebied aanduiding, start snelheid
Stop modus	Na parkeren en uitschakeling van de motor. Zal de camera automatisch aan gaan na een externe door kracht veroorzaakte beweging.	Aan, Uit
Datum/Tijd Datum en Tijd		U kunt het volgende instellen: jaar, maand, dag, uur, minuten, seconden
Automatische uitschakeling	Automatische uitschakeling, na de ingestelde tijd zal het apparaat uitgaan	1 minuut, 30 seconden
Screen saver Het apparaat	schakelt automatisch het scherm uit 10 seconden	30 seconden, 1 minuut
Piep Geluid tijdens het bedienen van de knoppen Aan, Uit
Instellen Taal Taal bedieningsmenu		Traditioneel Chinees, Gesimplificeerd Chinees, Russisch, Japans, Frans, Italiaans, Duits, Spaans, Engels, Nederlands, Koreaans
TV modus TV Systeem NTSC, PAL
Licht Frequentie Lichtfrequentie 50HZ, 60HZ
Fill Light Gebruik in een omgeving met weinig licht Aan, Uit
Formatteren	Hiermee kunt u data van geheugenkaart verwijderen	SD kaart
Fabrieksinstelling Herstellen van de fabrieksinstelling Annuleer, OK
Versie	Software versie	Versienummer

Product naam	HD tachograaf
Product kenmerken Extreem brede hoek van 170 °, 1080P full HD
G-sensor	Ingebouwd (in geval van een ongeluk, permanente opslag, bestand zal niet worden verwijderd
LCD scherm afmeting	2.3 inch, High definition LCD scherm
Opname	A + grade High Resolution, 170 graden ultra groothoek lens
Taal Russisch, Engels, Chinees, Japans, enz.
Bestand formaat MJPEG, AVI
Video resolutie 1920*1080P, 1280*720P
Video opname formaat Audio: AAC
Kleureffect Standaard
Doorlopende loop opname	Naadloze loop opname, geen missende seconden
Automatische Aan/Uit schakelaar	Ondersteund, motor aanzetten automatisch starten, motor uitzetten automatisch uitschakelen.
Beweging detectie Ondersteund
Datum splitsing Ondersteund
Vector Media Ondersteund, ingebouwd geheugen (totaal 1024MB)
Camera Modus 1200M
Foto formaat JPEG
Geheugenkaart TF (maximale capaciteit 32GB)
Microfoon Ondersteund
Ingebouwde stereo Ondersteund
IR Ondersteund
Video Formaat	PAL/NTSC
Frequentie	50HZ/60HZ
USB functies	1: USB schijf
Power Interface	2: PC-camera
Batterij	5V 1A
	Ingebouwd 200mAh

Problemen oplossen

Indien u problemen heeft met het apparaat kijkt u dan eerst in onderstaand schema om deze eventueel op te lossen.

Het apparaat start niet:

Controleer of de alle kabels goed zijn aangesloten, of het apparaat handmatig is aangezet, of de batterij niet te weinig vermogen heeft en dient te worden opgeladen. Soms is het nodig om het apparaat terug te zetten naar de fabrieksinstellingen door deze te resetten.

De camera stopt automatisch met opnemen of er kunnen geen loop opnamen worden gemaakt:

Door de enorme HD video data, kan het voorkomen dat de geheugenkaart de hoeveelheid data niet aan kan. Gebruik daarom een hoge klasse geheugenkaart, zoals een Class10 kaart.

Geen loop opname mogelijk kan veroorzaakt worden doordat de G-sensor aan staat en de geheugenkaart vol staat met vergrendelde bestanden. Zorg ervoor dat G-sensor uitgeschakeld is en de geheugenkaart is geformatteerd.

De camerabeelden en ingesteld tijdsegment komt niet overeen:

Controleer of de beweging sensor is ingeschakeld, de opnametijd hangt af van de ingestelde tijd, uitsluitend indien er bewegingen worden gedetecteerd.

Opnamebeelden zijn niet helder:

Controleer of er vingerafdrukken op de lens zitten. Reinig de lens voordat u de camera wilt gebruiken, houd deze schoon.

De opgenomen video is van slechte kwaliteit:

Soms is de kwaliteit van de beelden afhankelijk van bijvoorbeeld, tegenlicht, gedimd licht, intensiteit van het licht, door dit aan te passen zal de kwaliteit van de opname verbeteren.

Strepen interferentie:

Dit komt door de verkeerde ingestelde licht frequentie, dat wordt veroorzaakt door fluorescerend licht, de vastgestelde frequentie voor normaal gebruik is 50HZ.

Indien het apparaat niet meer reageert:

Indien het apparaat niet meer reageert kunt door middel van de reset knop, alles terugzetten naar de fabrieksinstellingen.

Introduction

Nummering en omschrijving van de functie
